Тестирование
Для тестирования блоков питания мы используем частично самодельный стенд на основе полевых транзисторов. Принцип работы прост: ток переходит в тепло, рассеиваемое массивным радиатором и несколькими вентиляторами. По своей сути это обогреватель. Нагрузочный стенд позволяет изменять мощность в пределах 50-1500 Вт.

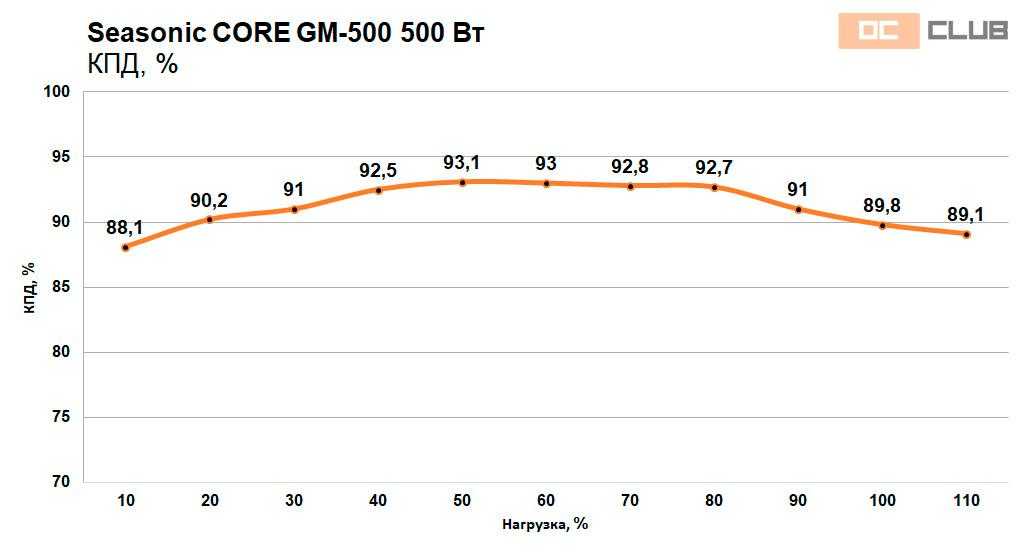

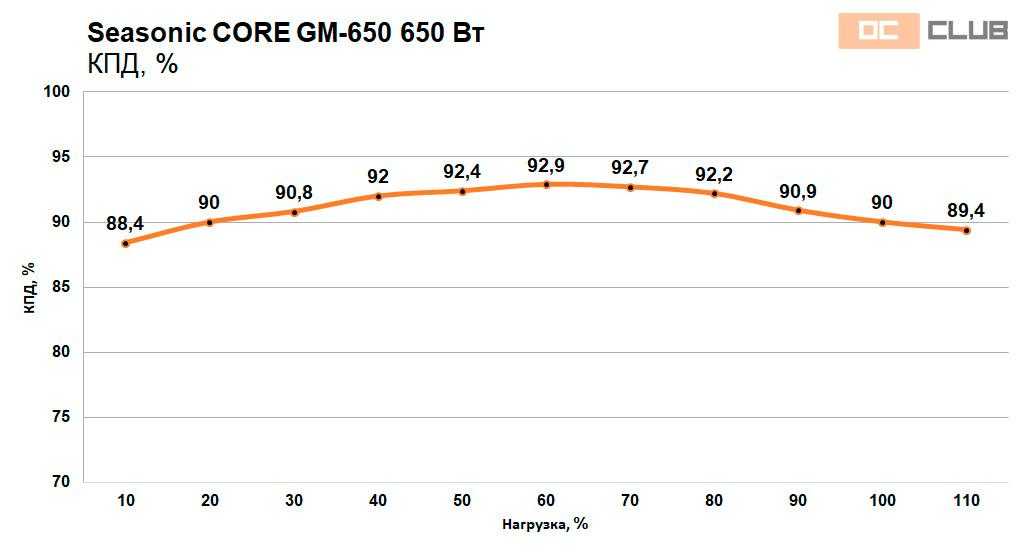

КПД
Для определения КПД, что является одной из ключевых характеристик блока питания, сравнивается мощность на входе и мощность на выходе простым бытовым ваттметром. Путём несложных вычислений и определяется коэффициент полезного действия. Данный метод измерения, естественно, имеет определённую погрешность. Она составляет 1-2%. Поэтому иногда кривая КПД может не до конца отвечать соответствующему стандарту 80 PLUS.

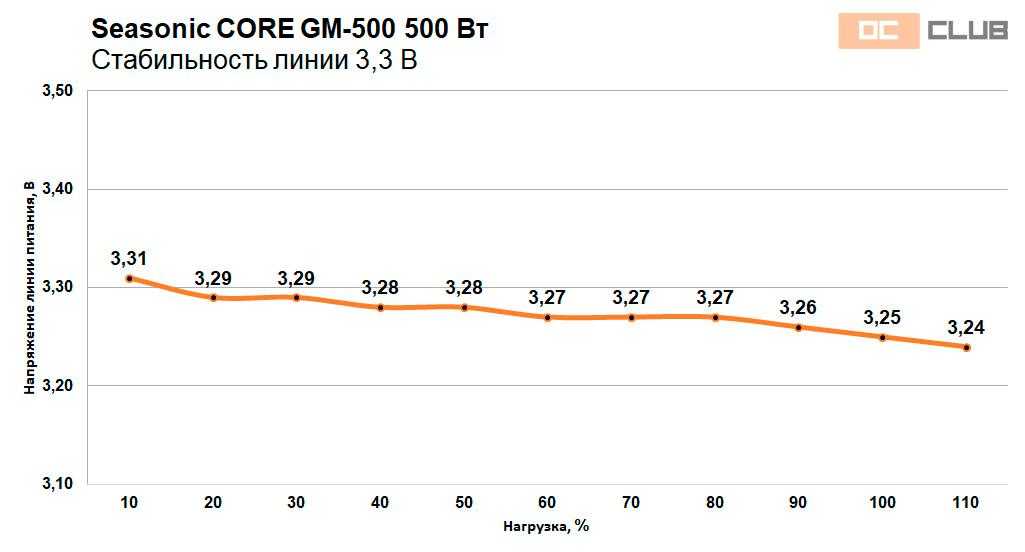

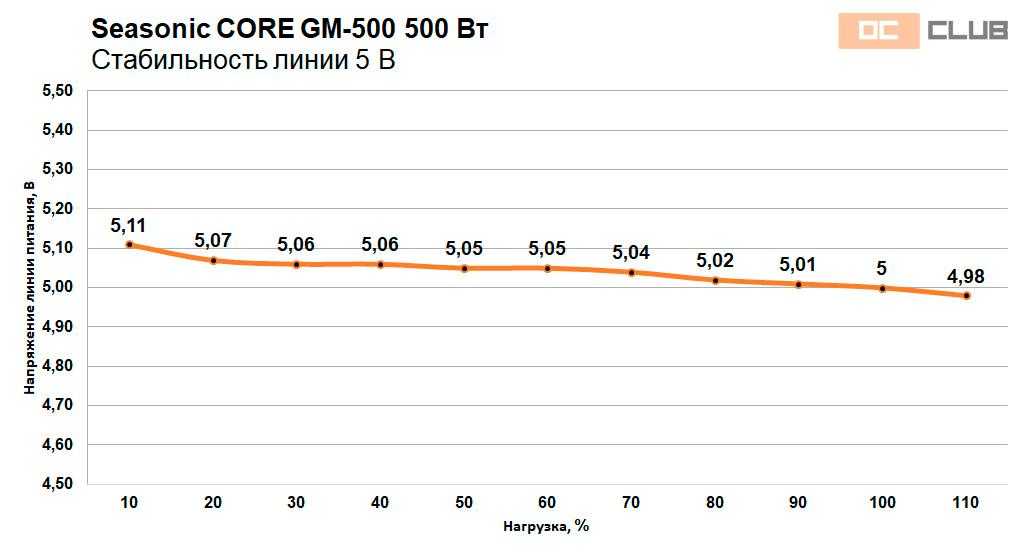

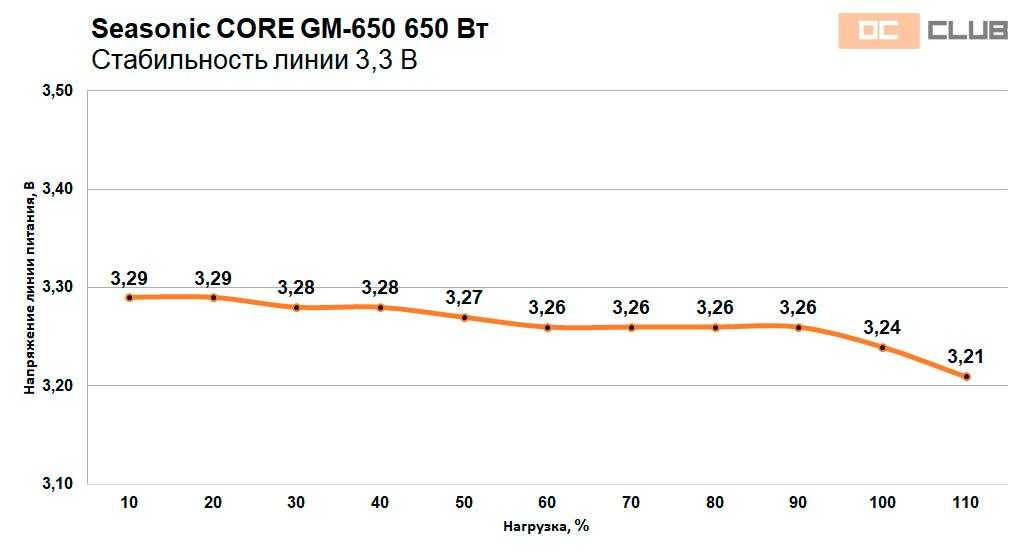

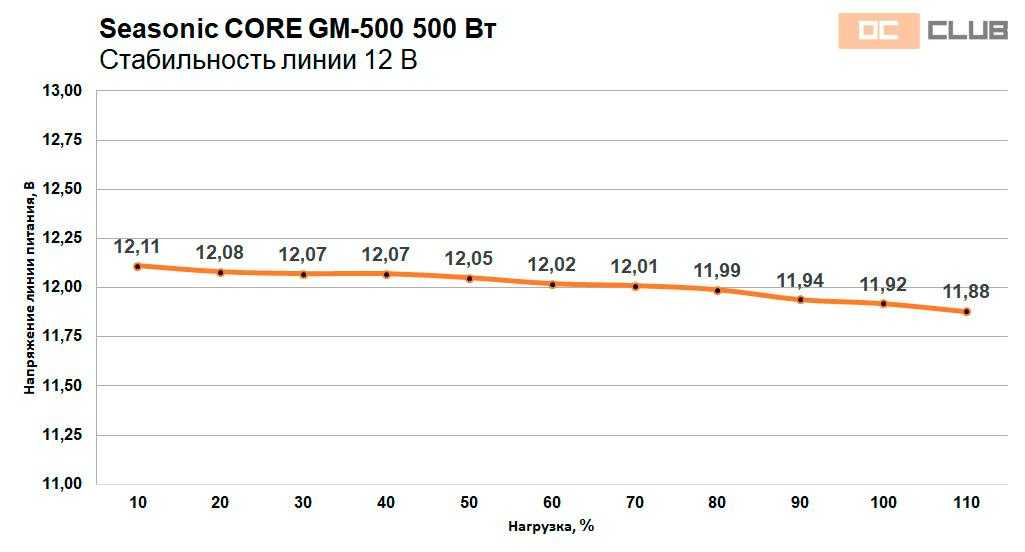

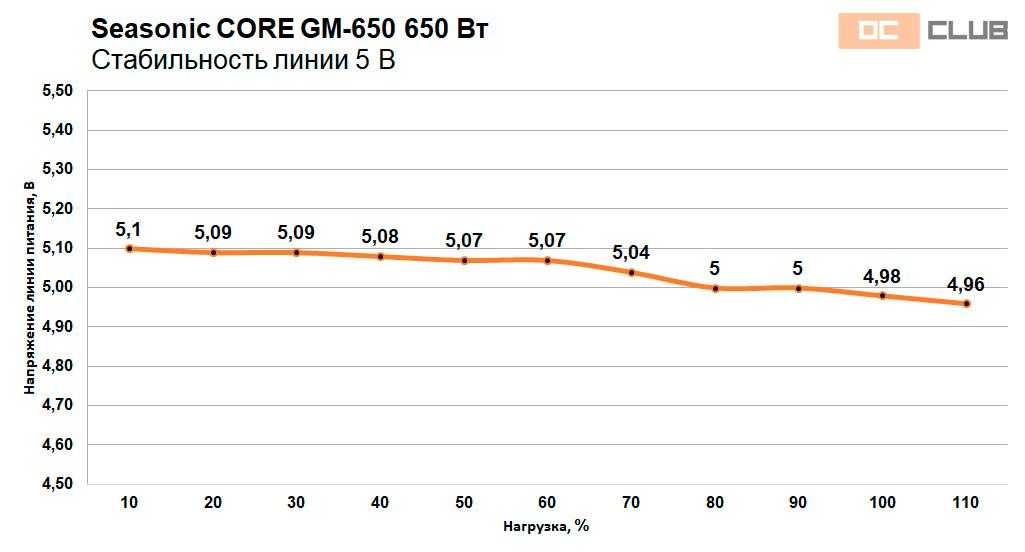

Стабильность напряжений
Стабильность выходных напряжений блока отчасти даже более важная характеристика, чем КПД. «Скачущие» напряжения негативно сказываются на стабильности работы компьютера, особенно в режиме разгона. Стандарт ATX допускает отклонения до 5% в обе стороны. Считается хорошо, если флуктуации в пределах 3%.
Вентилятор
Как правило, блок питания является одной из самых шумных комплектующих в ПК. К сожалению, измерить уровень шума в децибелах не представляется возможным. Рёв вентиляторов нагрузочного стенда умножает все эти попытки на ноль, как вблизи, так и на более удалённых расстояниях. Поэтому на графиках приведены показатели скорости вращения вентилятора. 120-140 мм вентилятор становится различим (но очень тихо) примерно с 1000 об/мин, 1500 об/мин – отчётливо слышен (в условиях открытого стенда).
А на все деньги?
Пожалуй, самый бесполезный, но весёлый тест, в ходе которого блок насилуется перегрузкой до тех пор, пока не сработает либо по защите от перегрева (что реже), либо по защите от перенагрузки (чаще), либо пока не сгорит.
Возможности работы при перегрузке оказались 1 в 1 как у немодульных решений серии CORE GC. 500-ваттная модель с маркировкой CORE GM-500 выдерживает 25% перегрузки и выключается при нагрузке 625 Вт. Старшая версия CORE GM-650 выключилась уже при 22% перегрузки, что без толики 700 Вт. Показатели достойные.
Внутреннее устройство
Как обычно сперва напомню, что далеко не у каждого производителя блоков питания есть собственная электрическая платформа. Большинство закупают их на стороне, лишь упаковывая в собственный корпус. Seasonic – как раз разработчик платформ и даже ряда компонентов (трансформаторы у них собственные). 100% блоков питания Seasonic построены на их платформе, а также иногда они продают их на сторону. Все, кроме флагманской Titanium.

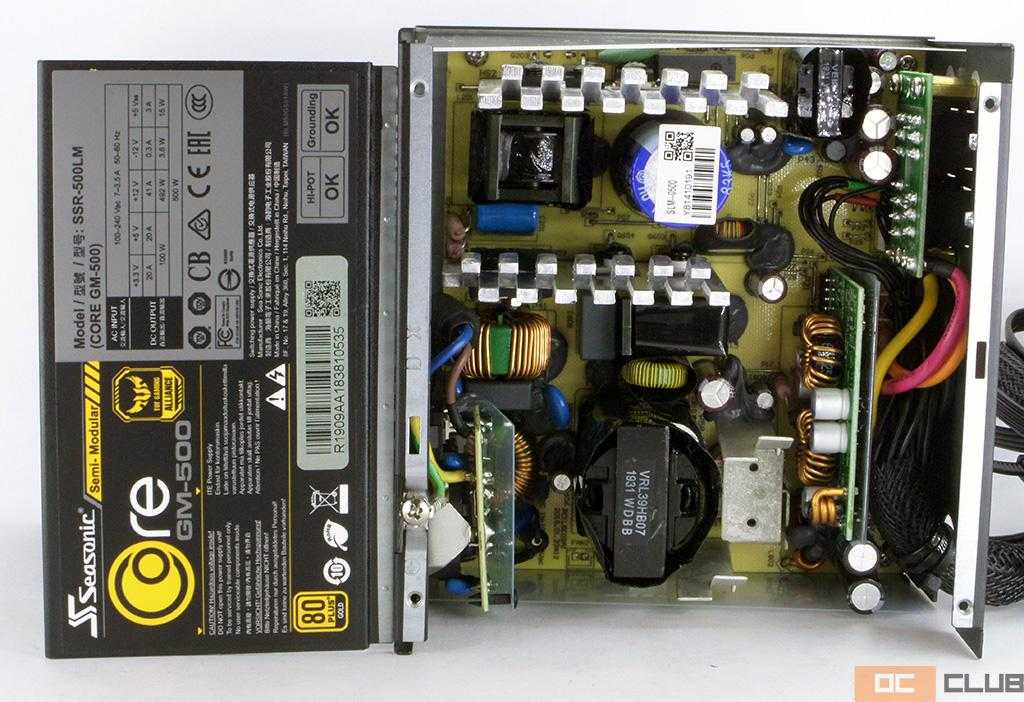

В данном случае применяется полумостовая топология с LLC-преобразователем в первичной стороне и синхронным выпрямителем и DC-DC конвертером на вторичной. Собственно, иначе быть и не могло.
На дополнительную термопрокладку, которая отводит тепло с оборотной стороны платы на корпус, что часто встречается в источниках питания Seasonic, здесь поскупились.

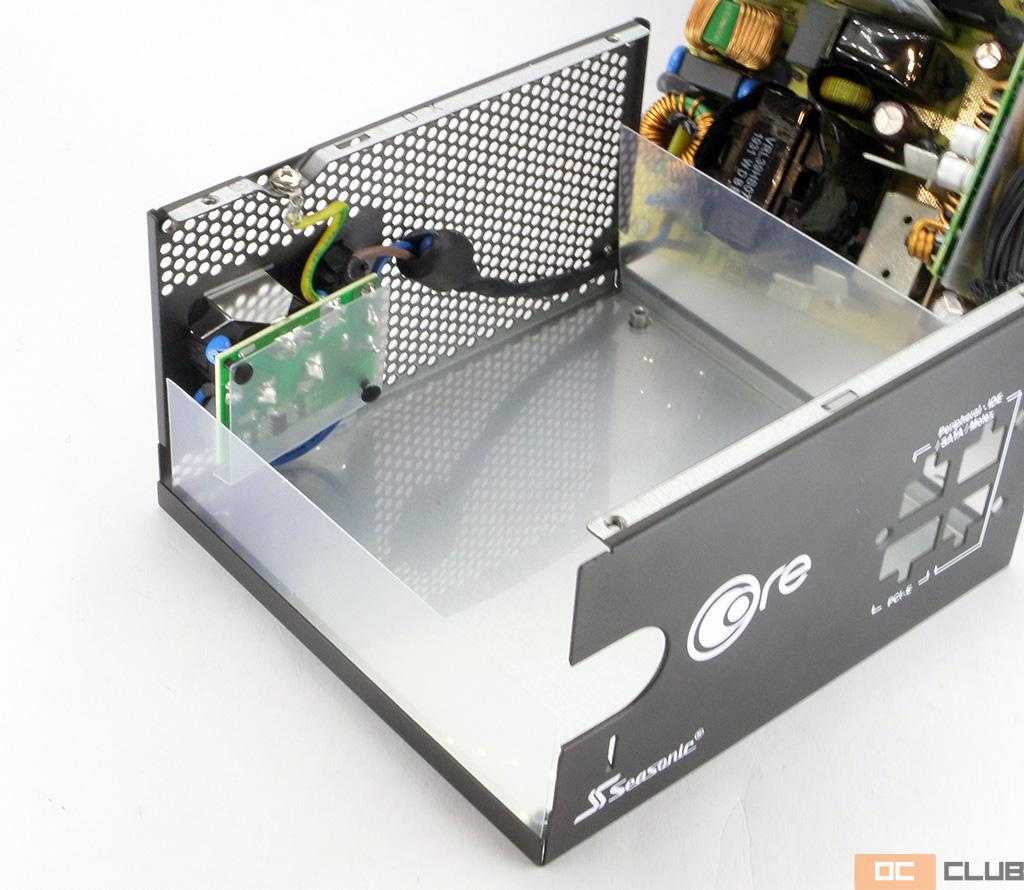

Зато не поскупились на полный входящий фильтр. Его часть находится на дочерней плате прямо на вводной розетке, и ещё часть на основной PCB.
Присутствуют ещё две дочерние платы. На одной распаян DC-DC преобразователь, формирующий второстепенные линии из уже сглаженных и отфильтрованных 12 В, а не из входящих 220 В.

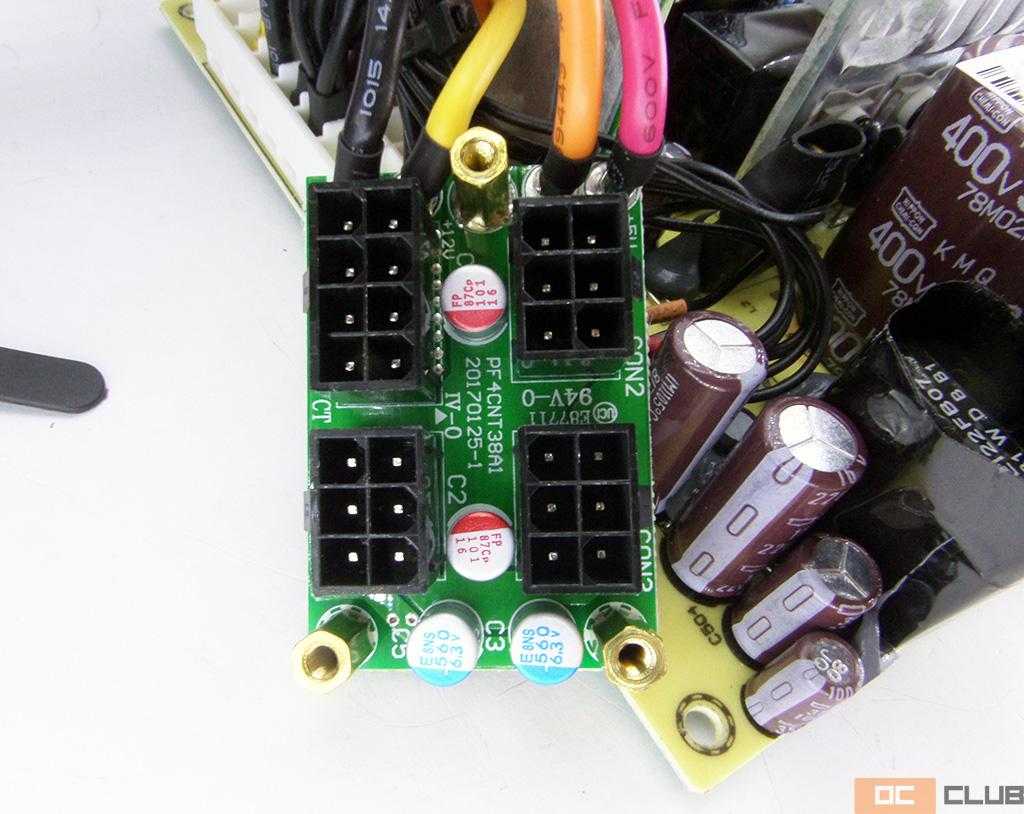

На второй – квартет модульных разъёмов. Сглаживающие конденсаторы есть для каждого разъёма. Жаль, что Seasonic не применили свой хвалёный бескабельный дизайн. На эту дочернюю плату питание приходит по гибким проводникам, а не через толстые жёсткие шины. Очевидно, так сделали для унификации производства всех моделей серии CORE, и как следствие снижения себестоимости.
Несколько конденсаторов располагаются опасно близко к контактам модульных разъёмов. Да, внешняя плёнка корпуса конденсатора является диэлектриком, но выглядит что-то стрёмно.
Seasonic CORE GM-500 и GM-650 отличаются основным конденсатором. В обоих случаях это благородная 105-градусная «банка» японского производства, но у версии на 500 Вт производитель Hitachi (ёмкость 330 мКФ, напряжение 420 В), а у 650 Вт – Nippon Chemi-Con на 390 мКФ и 400 В. Да, ёмкость по отношению к мощности маловата. Seasonic нет-нет, да и ставит конденсаторы, по ёмкости превышающие мощность, а тут почти двукратный недобор. Это не скажется на качестве питания, но сильно урежет микросекунды, которые блок может выдержать при пропаже входящего напряжения.
Короче говоря, «мигание» света без перезагрузки ПК при высокой нагрузке они не вытянут.
Вспомогательные конденсаторы тоже недешёвые. Безымянных я не нашёл ни одного. Все производства Nichicon, Nippon Chemi-Con, и даже один Rubycon затесался.
Набор защит у CORE GM-500 и GM-650 полный:
- (OPP) – от перегрузки;
- (UVP/OVP) – от чрезмерно низкого/высокого напряжения;
- (OCP) – от перегрузки по отдельным линиям;
- (SCP) – от короткого замыкания;
- (OTP) – от перегрева.
Вообще ещё бывает защита от остановки вентилятора, но в потребительских БП она уже не применяется давно, а её роль успешно выполняет защита от перегрева.

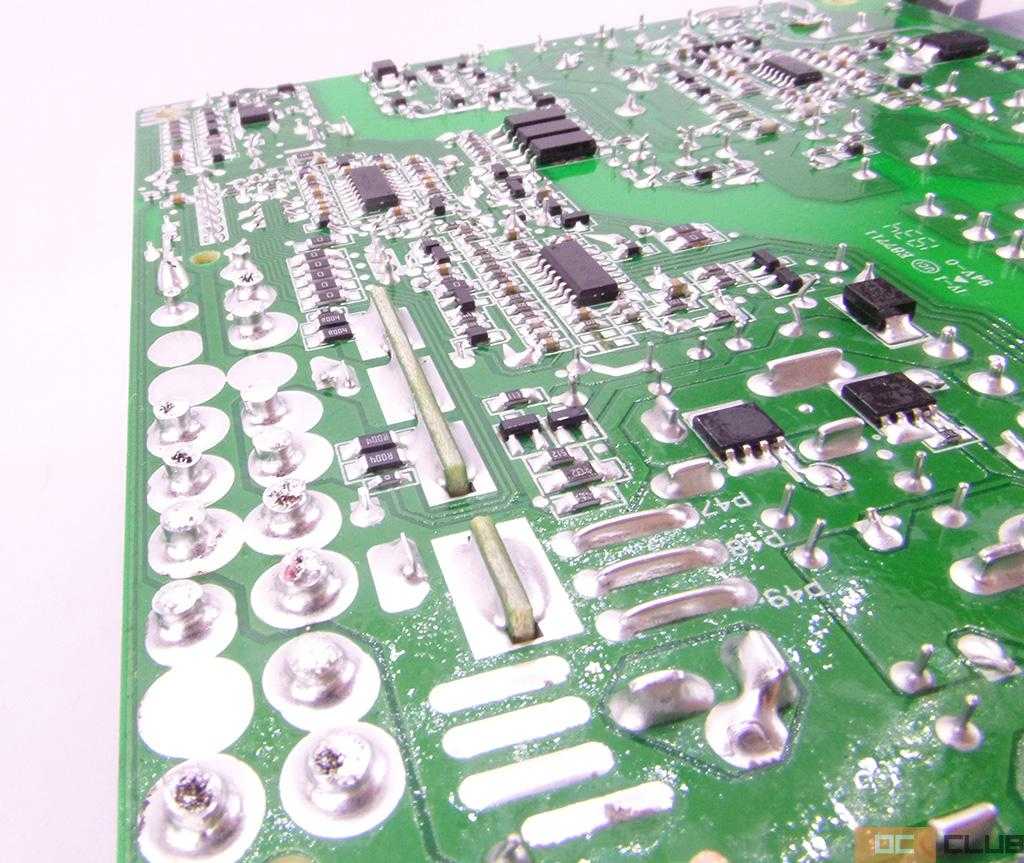

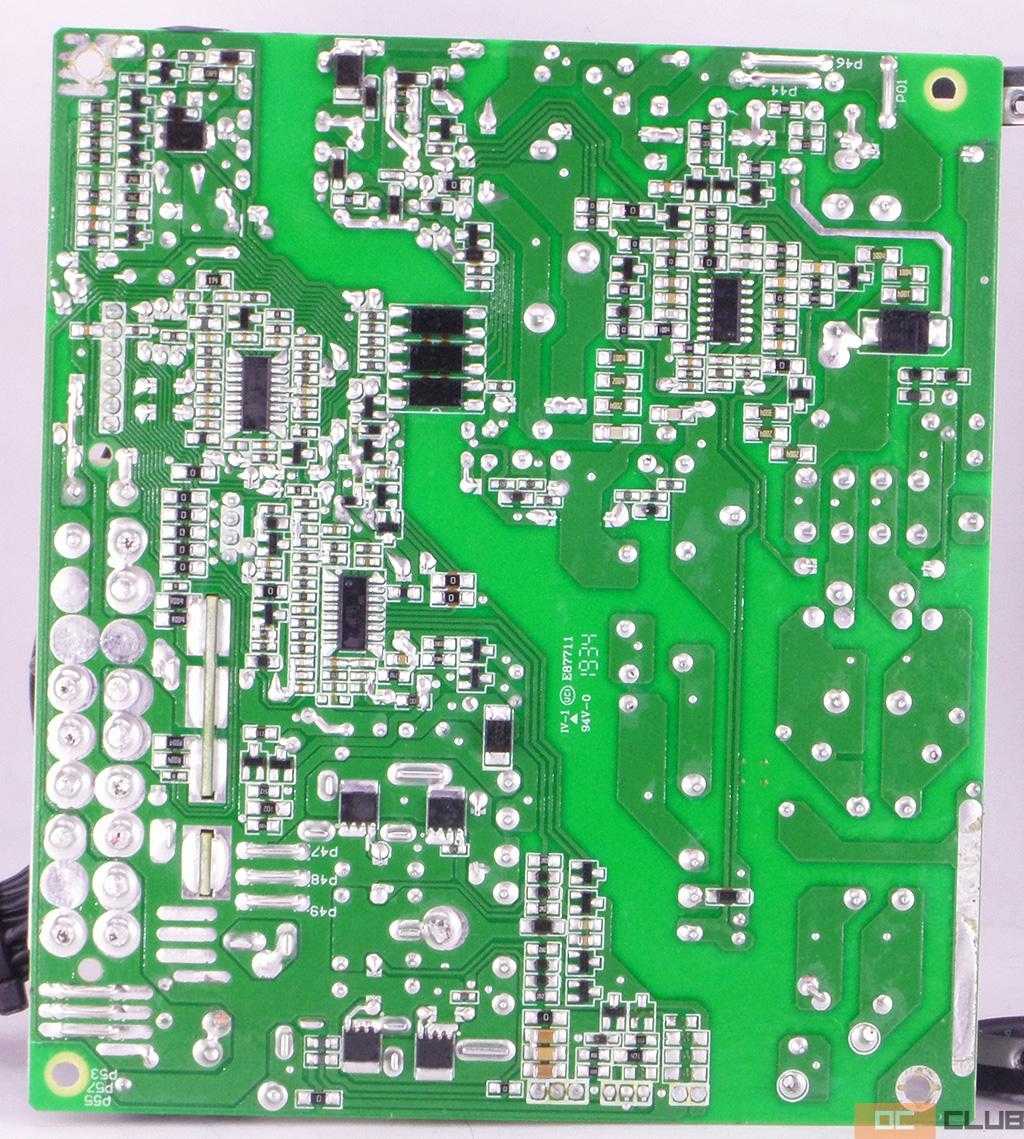

К качеству пайки претензий нет. Всё аккуратно, припоя в достаточном количестве. Есть мелкие недочёты в виде не до конца отмытого флюса и местами излишне длинных остатков ножек, которые загнуло о корпус, но это всё простительно.

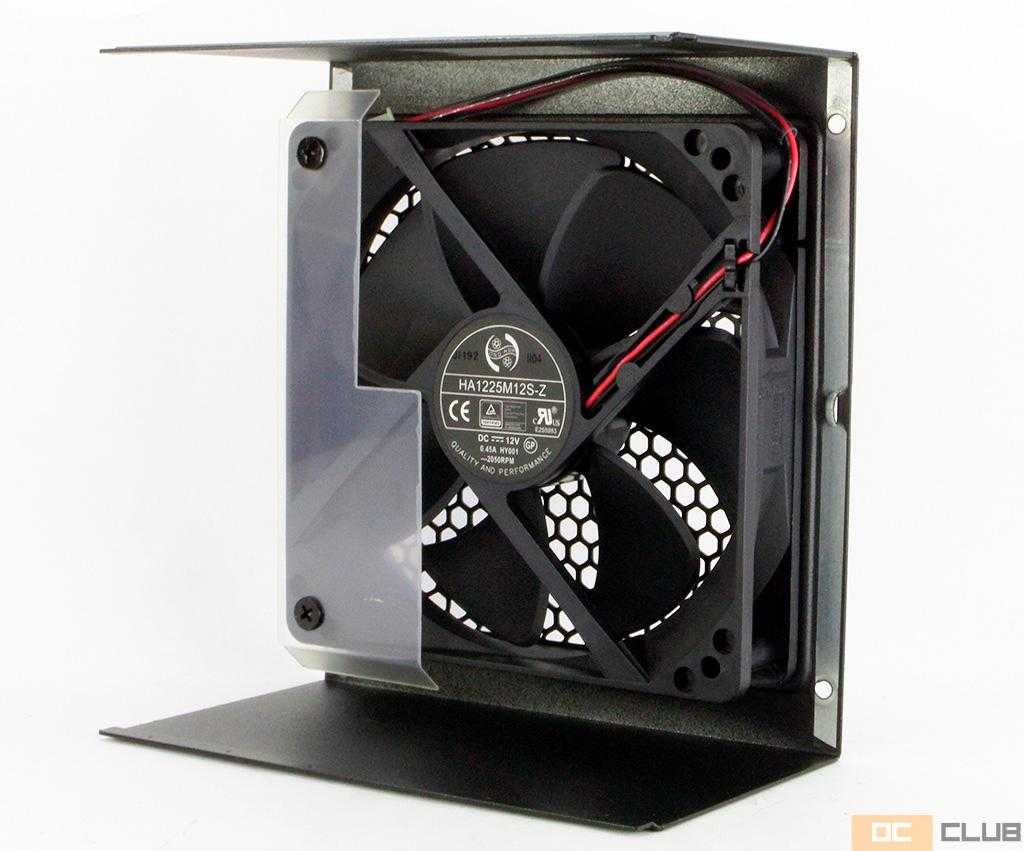

В обоих моделях за охлаждение ответственен 120-мм пропеллер Hong Hua HA1225M12S-Z с характеристиками до 2050 оборотов в минуту при 0,45 А тока. Он базируется на подшипнике скольжения, и это грустно. Это самый простой и недолговечный тип подшипника. Seasonic заявляет 25 тыс. часов наработки (3 года), а при учёте того, что останавливаться полностью он не умеет, но работает естественно не 24/7, проработает как раз около положенных гарантийных 7 лет.
На рамке пропеллера имеется пластиковый направитель потока.
По общим моментам исполнения: корпус из приличной 0,7 мм стали, покрашен хорошо, все компоненты приклеены термоклеем для избегания появления высокочастотных вибраций, переходящих в писк. В целом, всё сделано ладно и без весомых признаков экономии, но несколько расстраивает недостаточная ёмкость основного конденсатора и пропеллер на самом простом подшипнике.
Упаковка, комплектация, кабели
Блоки питания Seasonic CORE GC поставляются в весьма приличной по меркам среднебюджетных решений коробке. И Seasonic сразу заходит с «козыря» – 7 лет гарантии. Да, Gold-блоки есть 10- и даже 12-летние, но среди бюджетных решений 7 лет – это победа. Обычно 3 года, ну иногда 5, а иногда и 1.

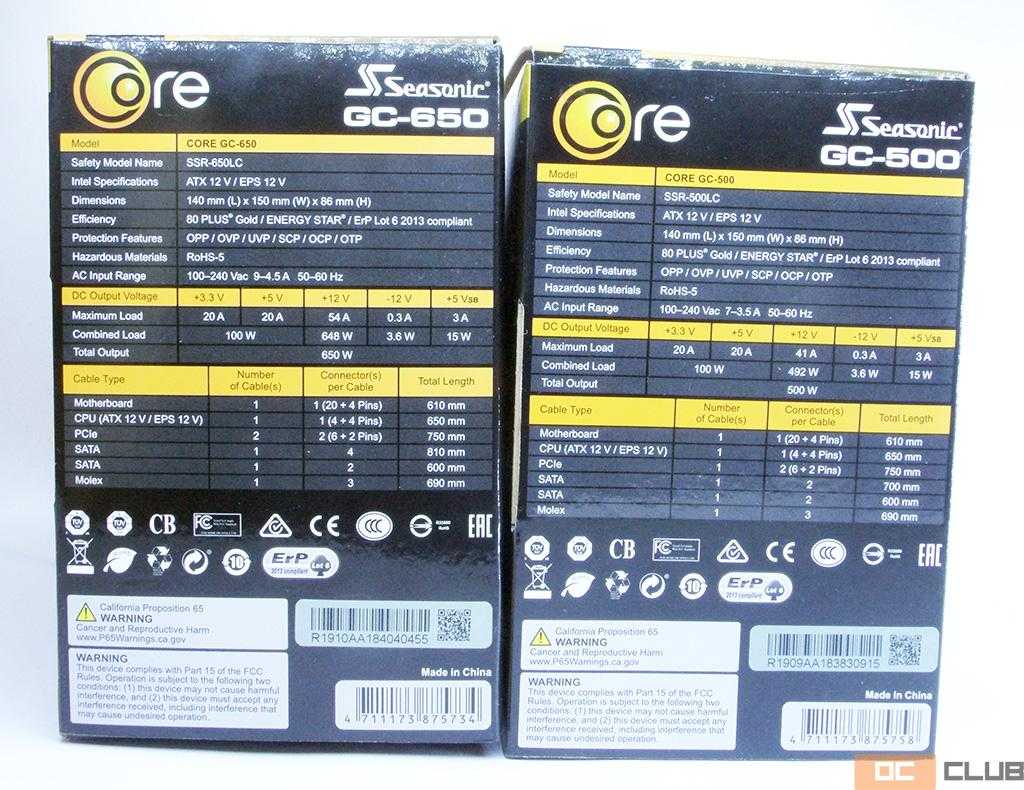

Коробка весьма насыщена ключевыми техническими параметрами. На боковой грани приведена табличка с электрическими характеристиками и кабелями. Здесь пока подробно останавливаться не будем, но отмечу, что электрически Seasonic CORE GC соответствуют канонам годных БП.
С оборотной стороны бокса традиционно приведен график зависимости КПД от нагрузки и перечислен ряд особенностей. К ним производитель относит: компактный формат, DC-DC преобразователь, 105-градусные японские «кондёры», хитрый алгоритм коррекции скорости вращения, точную регулировку напряжения и другие.
Немалое удивление вызывает комплект поставки. Seasonic полюбляет чем-нибудь эдаким порадовать, но в бюджетном решении я такого комплекта точно не ожидал.

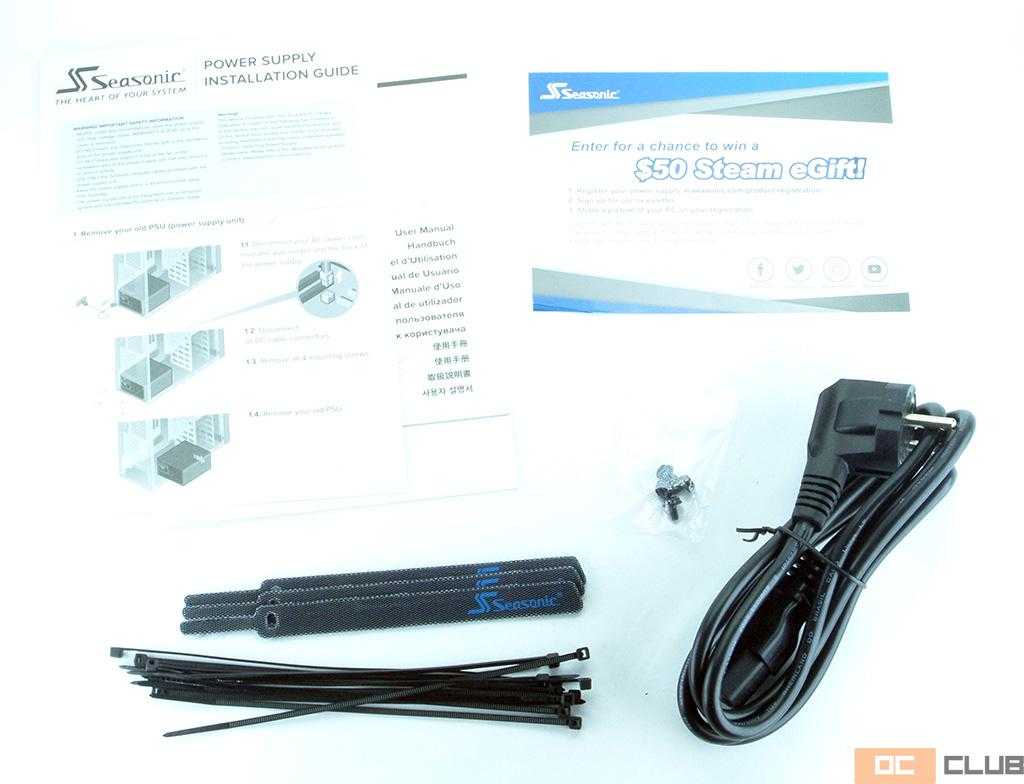

Помимо бумажек-винтиков, в комплекте поставляются три фирменных стяжки-липучки, около десятка простых пластиковых стяжек, PSU-тестер и шанс выиграть 50$ в виде Steam-гифта.
Ну как шанс. Прямо сказать, это тупо халявный почти гарантированный полтинник. Раз в месяц Seasonic десятерым, зарегистрировавшим свой блок здесь, и сделавшим фото своей «пекарни», раздаёт по $50. Сильно кошерный компьютер не нужен. Главное, чтоб чистый и аккуратный.

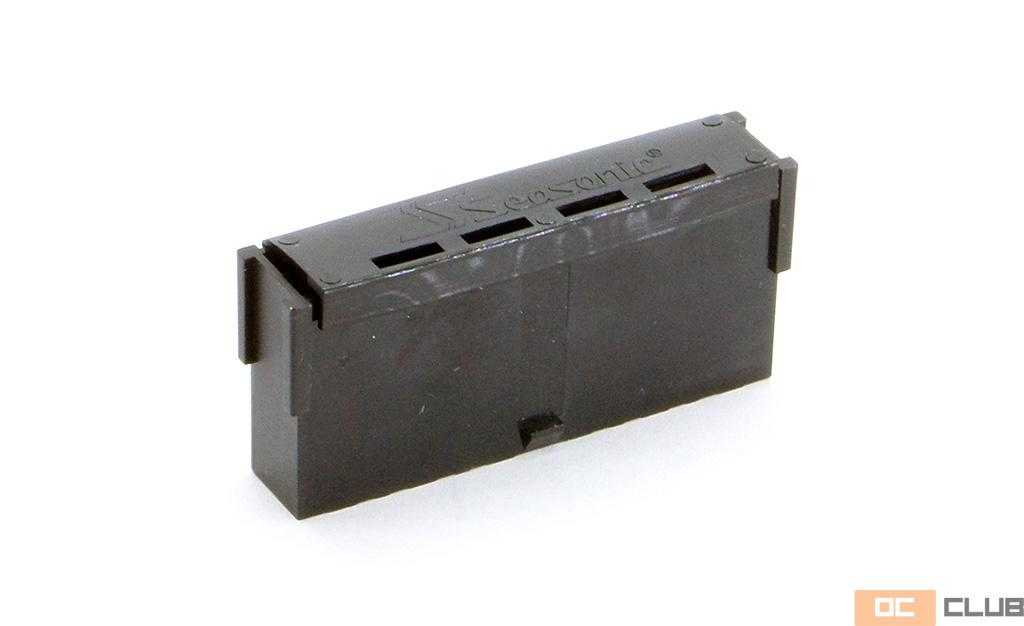

PSU-тестер представляет собой небольшой разъём, надеваемый на 24-pin колодку питания материнской платы. По сути, он просто перемычкой замыкает контакт PS_ON# (обычно он зелёный) и землю, от чего блок питания включается без компьютера. Вещь в хозяйстве полезная. Отрадно её видеть в комплекте не только флагманских решений Seasonic.
Seasonic CORE GC имеют немодульную структуру подключения кабелей. Кабели “всем оркестром” сразу выходят из корпуса блока. CORE GC-500 имеет следующий набор разъёмов:
- 1x ATX 20+4 pin;
- 1x EPS/ATX12V 4+4 pin;
- 2x PCI-Ex Power 6+2 pin;
- 4x SATA;
- 3x Molex.
А CORE GC-650:
- 1x ATX 20+4 pin;
- 1x EPS/ATX12V 4+4 pin;
- 4x PCI-Ex Power 6+2 pin;
- 6x SATA;
- 3x Molex.
Несколько странным выглядит отсутствие разъёма FDD (Floppy). Но горевать по нему особо не стоит. Ранее такой разъём был востребован для подключения Floppy-дисководов, а позже некоторых аудиокарт. В нынешних реалиях он бесполезен. Аудиокарты тоже уже переехали на современные разъёмы, а большинству хватает и 75 Вт от слота PCI-E.

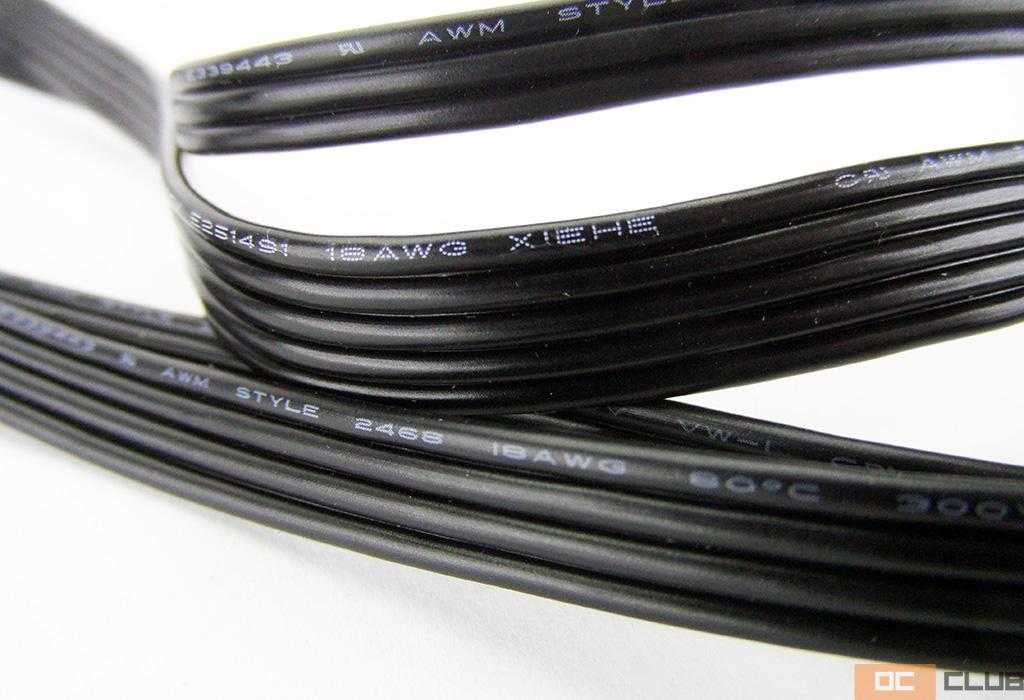

Сами кабели очень высокого качества. Аналогичные используются в топовых блоках серии PRIME Ultra. У нагруженных линий (питание видеокарты, процессора, основная 24-pin колодка) жилы имеют сечение 18 AWG (1 мм2), а слабонагруженные – 20 AWG (0,75 мм2). Такое сечение – негласный стандарт для годного блока питания.
Кроме того, что крайне важный фактор, контакты имеют золотое напыление и они утолщенные. Мощные процессоры редко выпаливают контакты, а вот видеокарты с уровнем TDP 250 Вт+ – легко.
Все кабели модного ныне ленточного типа, что упрощает организацию кабель-менеджмента, а колодка питания материнской платы дополнительно заключена в оплётку. У 500 Вт и 650 Вт моделей Seasonic CORE GC длины кабелей чуть разнятся, но в обоих случаях её более, чем достаточно.
Подводя промежуточный итог, новинки удивляют реально «жирным» комплектом (как бы к Thermaltake Toughpower PF1 ARGB 1200 Вт, а это блок за $330, в комплекте не было ничего эдакого), а также отменными кабелями. Ну и $50 весьма не абстрактных денег на счёт в Steam – тоже хорошо.
Страницы: 2 Все страницы
Внешний вид, особенности
И с места в карьер сразу о немаловажном: Seasonic CORE GM – компактные блоки питания. Глубина корпуса составляет всего 140 мм
И пусть стандарт ATX жёстко не регламентирует глубину, это наименьший показатель. Естественно, дополнительных минимально 20 мм отъедят модульные разъёмы и впаянный пучок проводов, но в любом случае CORE GM интересное решение для компактных сборок.
Инженеры Seasonic отлично проработали электрические характеристики, но внешнему виду, очевидно, было уделено вторичное внимание. Это скучные чёрные квадраты почти без «изюминок» по части дизайна
Впрочем, спасибо, что хотя бы чёрные, а не серые-неотёсанные.
Крупноячеистая вентиляционная решётка закрывает верхнюю часть корпуса. Смотрится не плохо, но здесь есть эксплуатационный нюанс: от пыли будет почистить не так легко, поскольку она несъёмная. Лайфхак на этот случай прост – баллончик с сжатым воздухом или компрессор на ближайшем СТО приведут всё в вид как с завода. В случае похода на СТО к компрессору стоит быть аккуратнее. Там много атмосфер давления, потоком воздуха может и оторвать с платы что-то.\
Непонятно из каких соображений наклейку с характеристиками разместили на боковой стенке – на правой боковой стенке. Следовательно, при нижнем расположении БП в корпусе владелец будет лицезреть тупо глухую чёрную стенку. Наклейка конечно тоже далека от произведения искусства, но уж точно лучше.
Зато немножко элементов дизайна присутствует на передней панели в виде лого компании-производителя и серии. Скромный набор модульных разъёмов подписан, но перепутать физически не выйдет.
На противоположной гране всё типично: вводной разъём, упоминание непривередливости к входящему напряжению, и тумблер вкл/выкл. Отсутствует кнопка активации гибридного режима работы вентилятора не по причине её постоянной активности, как у FOCUS SGX-650, а по причине отсутствия возможности остановки пропеллера априори.
Ни один обзор блока питания не может обойтись без изучения таблички с электрическими параметрами, и этот – не исключение. Кратко говоря, здесь всё как положено. Почти бесполезные в современных реалиях линии 3,3 В и 5 В, от которых и вовсе планируют отказаться, не перенагружены. Производители часто «добивают» мощность блоков за счёт выделения на эти линии явно бесполезной мощности.
В случае CORE GM-500 и GM-650 на линии 3,3 В и 5 В может выделяться по 20 А, но не более 100 Вт суммарно. Естественно, защиты срабатывают при больших ~10% показателях. На основную 12 В линию, которая здесь одна, может выделиться до 100% мощности, что 41 А или 54 А. Снова отмечу поддержку широкого диапазона входящих напряжений 100-240 В. Если дома электричество «колбасит» – это обязательный параметр.
Переходим к изучению «внутрянки», но перед тем добавлю, что проверку «дедовским» методом, а в частности по массе, Seasonic CORE GM тоже проходят. Увесистые они, приличные.
Блок питания для компьютера: на что обратить внимание при выборе
Покупая блок питания для компьютера, обратите внимание на ряд важных моментов:
- производитель;
- форм-фактор;
- мощность;
- сила тока;
- сертификат 80 PLUS;
- виды и количество разъёмов.
Сейчас о каждом пункте я расскажу подробнее.
Фирмы-производители блоков питания
Блок питания от китайского ноунейма, скорее всего, будет выдавать лишь половину паспортной мощности и сгорит через неделю. Поэтому лучше потратить чуть больше денег и купить что-то от известных, надёжных, проверенных производителей. Лучшие блоки питания выпускают фирмы Antec, AeroCool, be quiet!, Chieftec, Corsair, DeepCool, ENERMAX, FSP, SeaSonic, Thermaltake, ZALMAN.
Форм-фактор
Блоки питания могут иметь различные размеры и конфигурацию элементов. Тем не менее, если вам нужен блок питания для домашнего компьютера, с вероятностью 95% вам нужен блок питания стандарта ATX. Для сборки компактных систем используют блоки других форматов: SFX, TFX или CFX. Узнать о том, какой блок вам подходит, можно в инструкции к корпусу системного блока.
Мощность
Мощность — ключевая характеристика блока питания. Чем больше элементов в вашем ПК и чем они мощнее, тем больше ватт должен выдавать блок питания. Для офисного компьютера, скорее всего, хватит и 350-400 Вт, игровой системе с мощными процессором и видеокартой — 600-700 Вт, ну а сверхпроизводительным монстрам с двумя видеоадаптерами и 900 Вт может быть мало. Определить мощность, требуемую для конкретного компьютера несложно: просто сложите мощности всех его элементов и для верности прибавьте процентов 15-20.
Сертификат 80 PLUS

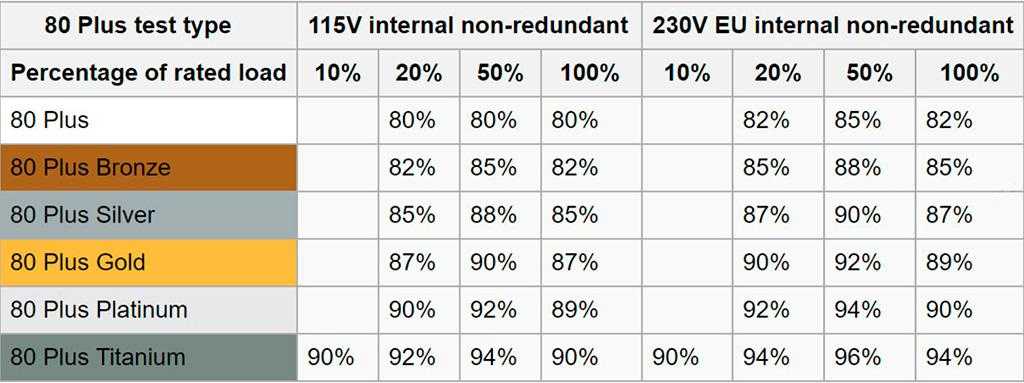

Сертификация по стандарту 80 PLUS показывает коэффициент полезного действия блока питания. У обычных моделей без этого сертификата КПД колеблется обычно где-то в районе 70%. То есть, блок питания, способный раздать компонентам ПК 500 ватт, будет потреблять от сети больше 700 ватт! Сертифицированные же по стандарту 80 PLUS блоки питания имеют КПД не ниже 80%, а у БП, отмеченных сертификатами 80 PLUS Platinum и 80 PLUS Titanium КПД достигает 96%. Всего предусмотрено 6 уровней сертификации: обычный 80 PLUS, 80 PLUS Bronze, 80 PLUS Silver, 80 PLUS Gold, 80 PLUS Platinum и 80 PLUS Titanium. Чем выше «ранг» вашего БП, тем лучше.
Сила тока
Компьютерный блок питания подаёт напряжение по трём линиям:
- линия 3,3 В питает материнскую плату, оперативную память и прочую системную логику;
- линия 5 В отвечает за жёсткие диски и прочие IDE, SATA и PCI-устройства;
- по линии 12 В питаются самые энергозатратные элементы компьютера: процессор и видеокарта.
Последняя линия всегда самая загруженная, поэтому при выборе блока питания именно ей нужно уделять максимальное внимание: силы тока должно хватать и для процессора, и для видеокарты
Виды и количество разъёмов
Современные блоки питания имеют стандартизированные разъёмы и кабели, причём у модульных БП лишние кабели можно просто отключить, чтобы они не болтались в корпусе
Обратить внимание здесь стоит на пару важных моментов:
питание материнской платы. Оно может идти через 20-пиновый разъём (на старых моделях), через разъём на 24 контакта или в формате «20+4». Последний вариант предпочтительней, так как подходит и к новым, и к старым материнским платам.
питание видеокарты. Мощные современные видеокарты требуют дополнительного питания через разъемы на 6 или 8 контактов
Если собираете игровой ПК, обратите внимание, чтобы видеокарту было через что питать.
прочие кабели. К ним относятся, например, IDE и SATA-кабели питания для жёстких дисков и прочей периферии
Обычно их достаточно у любого блока питания, но если в вашем ПК много разнообразной начинки, обратите внимание на количество и длину кабелей.
