Результаты тестирования Seasonic Prime 1300 W Platinum (SSR-1300PD)

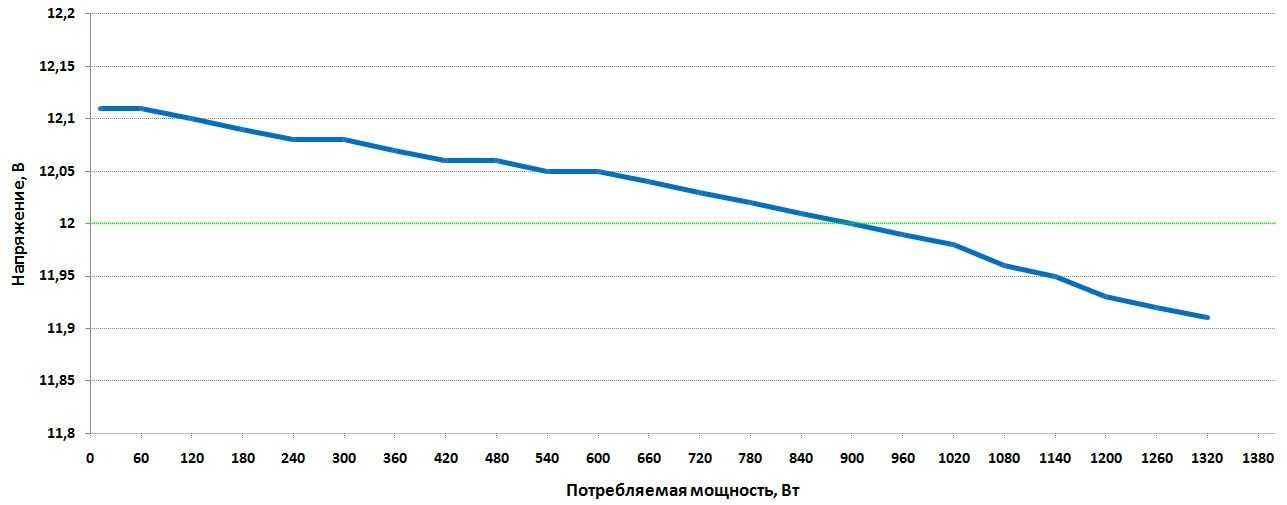

Стабильность напряжений на канале +12 хорошая – в плюс около одного процента, столько же в минус. Минимальное значение – 11,91 В, максимальное – 12,11 В

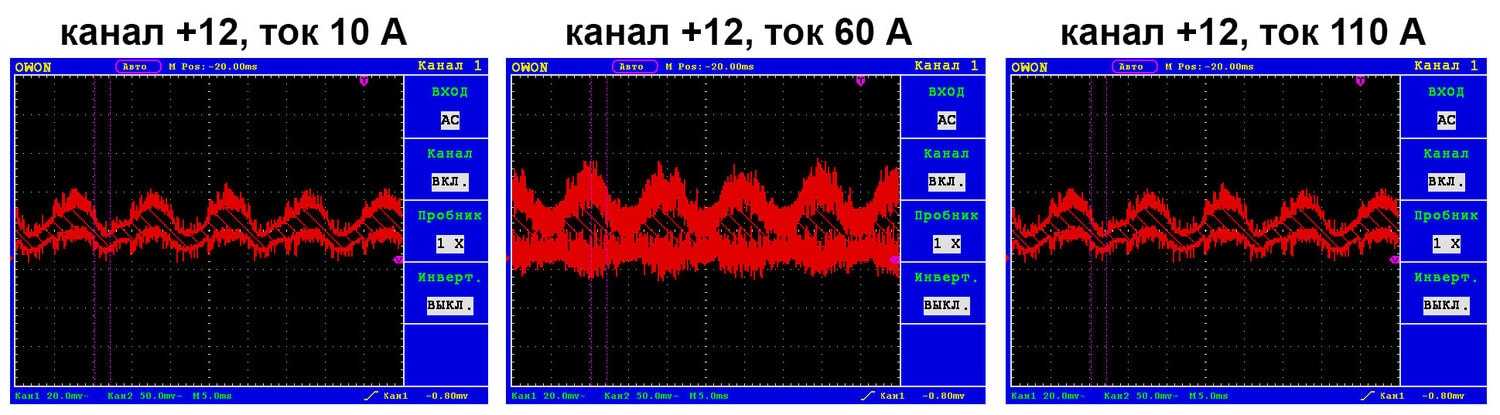

Пульсации также в пределах допуска, около 60 мВ при максимальной нагрузке

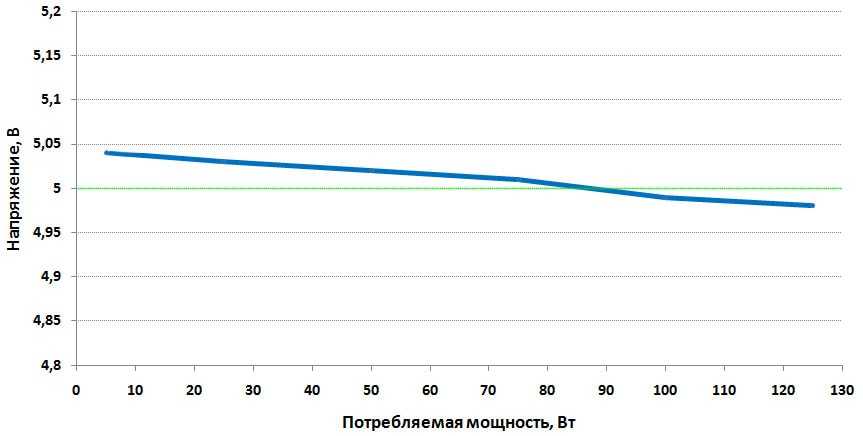

Канал +5 не хуже – минимальное 4,98 В, максимальное 5,04 В.
Размах пульсаций – не более 40 мВ, в допуск укладывается с запасом.

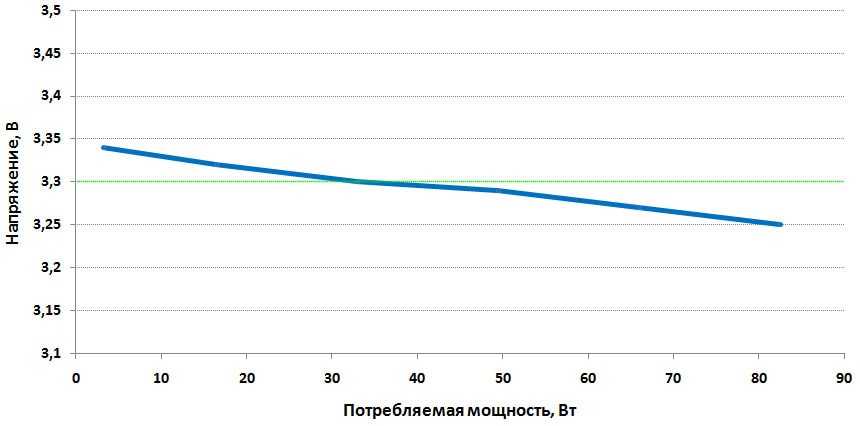

На +3,3 аналогичная картина – разброс напряжений относительно номинала чуть более 1%
Пульсации при токе нагрузки 15 А в допуске – около 35 мВ.

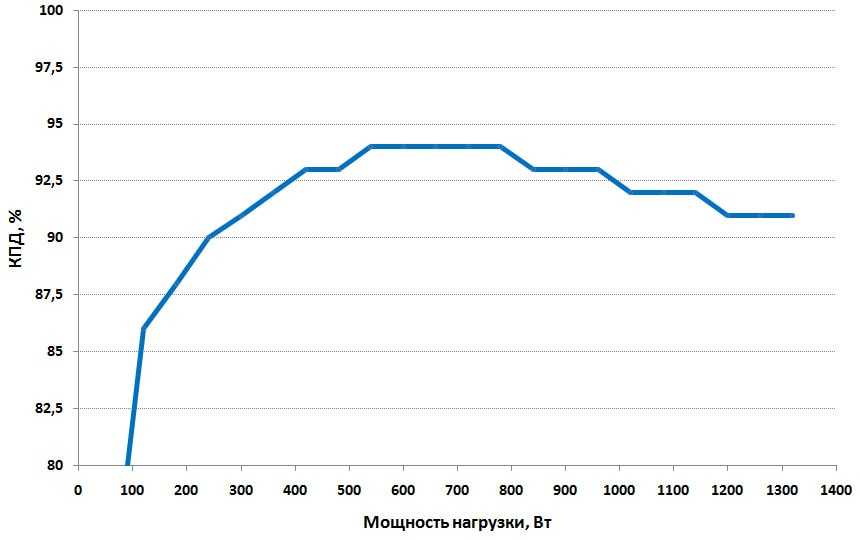

У Prime 1300 (SSR-1300PD) сертификат 80 PLUS Platinum, а значит КПД не должен падать ниже 90 процентов в диапазоне нагрузок от 20% до 100% мощности, а на половинной нагрузке доходить до 94%. В целом испытуемый блок в оговоренные рамки попадает, но отмечу сильно сниженную эффективность при нагрузках мощностью менее 250 ватт. Идеальный вариант – нагрузка от 300 до 1000 ватт мощностью.

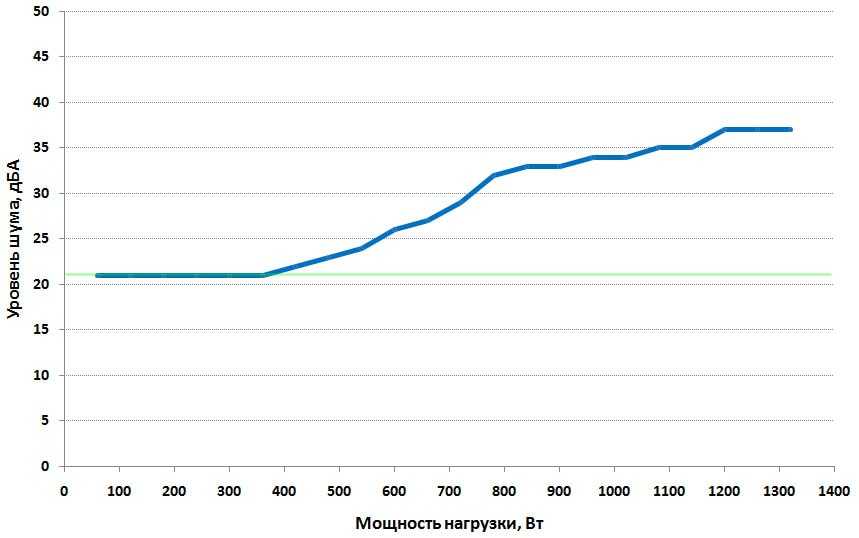

Уровень шума от вентилятора в метре от решетки приятно радует. Субъективно он ощущается как низкочастотный гул, и стенки добротного корпуса его в большей степени погасят.
Температурный режим компонентов выстроен так, чтобы держать элементы в диапазоне максимальной эффективности отвода тепла без вреда для работы – 40-50 градусов Цельсия. Уже при 45 на компонентах выпрямителя линии +12 начинает молотить вентилятор, и к 1200 ваттам выходит на полные обороты. Максимальная зафиксированная температура компонентов – 72 градуса в низковольтной части, около выпрямителя. Трансформатор нагревался до 58 по Цельсию.
Подробно о блоке питания Seasonic Prime 1300 W Platinum (SSR-1300PD)
Prime 1300 относится к премиальной линейке блоков питания, и подача пользователю соответствующая – с полным комплектом крепежных винтов, стяжек, наклеек, инструкций. Солидный «кирпич» упакован в сумку. Видимо, для предотвращения механических повреждений краски на корпусе, хотя её и так непросто поцарапать. В целом корпус БП производит приятное впечатление качеством деталей и сдержанностью в оформлении. Удивление вызывает лишь штампованная решетка на вентиляторе. Да, это дизайнерский ход, но и проволочная решетка может быть красивой. Практических плюсов у неё два – меньше аэродинамических шумов и сопротивления воздушному потоку.
Этикетка с характеристиками наклеена на нижнюю сторону. Производитель сообщает, что по каналу +12 ток может достигать 108 ампер, на каналах +3,3 и +5 – по 25 ампер, суммарная нагрузка на каналы +3,3 и +5 не может превышать 125 ватт. Фактически всю свою мощность (1296 Вт из 1300) блок может отдать по каналу +12,
На внешнем торце выключатель, розетка сетевого шнура и переключатель режима работы вентилятора, на внутреннем – 16 модульных разъемов. Расположены они свободно, проблем с отжиманием фиксатора при смене набора шнуров не возникнет.
Всего шнуров приложено 14 штук: ATX24 эффективной длиной 57 см, два доппитания матплаты 4+4 пин с эффективной длиной 65 см, шесть шнуров питания видеокарт с парой разъемов 6+2 пин на каждом ( эффективная длина 65 см). Под накопители четыре кабеля с разной конфигурацией разъемов и длиной проводов: от двух до четырех вилок, от 33 до 43 см (до первой вилки). Плюс два переходника с «молекса» на пару SATA и с «молекса» на FDD.
Силовые кабели забраны в оплетку, зафиксированную у концов клеевой термоусадкой и стяжками. Решение эстетически красивое, но длина термоусадки слишком велика – 5 см. Этот участок шнура становится несгибаемым, что может сильно помешать при прокладке проводов в современных корпусах. Кабели питания накопителей лишены этой проблемы, там все провода спаяны в плоские шлейфы, очень практичные в работе. Дополнительно к кабелям прилагается пластиковая насадка на вилку ATX24 для запуска БП без подключения к компьютеру. В деле тестирования на стенде полезная штука, но зачем такая может понадобиться простому пользователю?..
Внутри блока – собственная платформа Seasonic, устанавливается в блоках питания серии PRIME на 1200 и 1300 ватт. На лицевой стороне основной печатной платы смонтированы только крупногабаритные и силовые элементы, все контроллеры с обвязкой помещены на обратную сторону или раскиданы по дополнительным платам. Монтаж плотный, но благодаря грамотной компоновке таковым не выглядит.
Около трети площади занимают элементы входного фильтра и выпрямителя. Диодных мостов два, смонтированы на крупном алюминиевом радиаторе. За ними – дроссель APFC и продольный радиатор. На нем закреплены силовые компоненты APFC – пара транзисторов IPB60R099CP и диод C3D10060; контроллер CM6901T6X смонтирован рядом, вместе с обвязкой на отдельной плате. Рядом два электролита выходного выпрямителя на 680 и 470 мкФ. На силовой трансформатор работают четыре транзистора IPA50R199CP, они закреплены на алюминиевом радиаторе.
Элементы выпрямителя канала +12 распаяны на обратной стороне платы, тепло от них отводят две медные токоведущие шины. На них установлены два алюминиевых радиатора для повышения эффективности охлаждения. Фильтрующие емкости канала +12 набраны из нескольких электролитов емкостью 3300, 3900 и 5600 мкФ, смонтированных как на основной плате, так и на дополнительной, с модульными разъемами. Напряжения каналов +3,3 и +5 формируются двумя DC-DC преобразователями, распаянными на отдельной плате.
Функции защиты выполняет супервизор WT7527V с обвязкой. Это универсальный контроллер, способный отключить блок при выходе выходных напряжений за допустимые рамки (OVD/OVP и UVD/UVP), перегрузке отдельных линий по току (OCD/OCP), короткого замыкания (SCP) и общей перегрузки БП (OPP). Защита от перегрева (OTP) спасает силовые компоненты блока в критических ситуациях, когда вентилятор отказал или не способен обеспечить должное охлаждение. На его роль выбрана 135-мм модель HA13525H12F-Z с максимальной скоростью вращения 2300 оборотов в минуту.
-
IMG_0602
-
IMG_0603
-
IMG_0604
-
IMG_0605
-
IMG_0606
-
IMG_0607
-
IMG_0608
-
IMG_0609
-
IMG_0610
-
IMG_0611
-
IMG_0612
-
IMG_0613
-
IMG_0614
-
IMG_0615
-
IMG_0616
-
IMG_0617
-
IMG_0618
-
IMG_0619
-
IMG_0620
-
IMG_0621
-
IMG_0622
-
IMG_0623
-
IMG_0624
-
IMG_0625
Вступление
Бум на блоки питания высокой мощности захлестнул рынок лет десять назад, и довольно быстро сошел на нет. Причина проста: для работы топового конфига с самым крутым процессором, кучей оперативки, тремя-четырьмя накопителями и парой видеокарт достаточно 700-850 ватт, даже с учетом задела на прочность. Все, что мощнее киловатта, реально нужно либо оверклокерам-азотчикам, где процессор и видеокарта легко может потреблять в 2-3 раза больше штатного, либо энтузиастам, собирающим диковинные конфиги. К последним можно отнести майнеров. Ну, и есть третья категория пользователей, ещё более редкая. Они готовы выложить безумные деньги за БП только затем, чтобы будущий десяток-другой лет про него не вспоминать вообще. В долгосрочной перспективе очень разумное решение, особенно если учесть, что проблема с питанием по-прежнему самая частая причина поломок ПК. Как раз для этих категорий Seasonic и выпустила модель Prime 1300 W Platinum (SSR-1300PD).
