Обзор и тестирование блока питания Seasonic Platinum 760

За, против и вердикт

И с места в карьер: SeaSonic Prime Ultra Platinum, мощностью 1000 ватт, как и другие блоки этой серии, идеален. Серьёзно, в нем нет ни одного минуса. Красивый, статный, качественный, стабильный, мощный, с «ништяками» в комплекте. Чего только стоят почти 40% перегрузки, которые он способен выдержать.

Говоря о “идеальности”, я ни капли не лукавил. Тут как бы не перехвалить… Я очень скрупулёзно отношусь к ценообразованию, ведь нельзя рассматривать сферических коней в вакууме, и даже в этом плане SeaSonic Prime Ultra Platinum выглядит привлекательно. Рекомендованный ценник блока составляет $230. Это весомая сумма как для блока питания, но суть в том, что конкурентные решения аналогичной мощности, КПД и функционала, стоят либо столько же, либо $260, либо ещё дороже. Именно за $260 свои «платиновые» киловаттные блоки предлагают EVGA, Cooler Master и Corsair.

При этом SeaSonic выгодно отличается дополнительными двумя годами гарантии – 10 лет против 12. Собственно, SeaSonic вообще единственная, кто даёт 12 лет гарантии.

Отчасти SeaSonic Prime Ultra Platinum 1000 Вт можно даже назвать пассивным блоком. Я подключал его к своему личному компьютеру на несколько дней. Просто потому, что почему бы и нет. С включенным режимом Hybrid Mod я ни разу не видел, чтоб вентилятор вращался, а Radeon R9 390X и сильно разогнанный i7-3770K далеко не самые скромные в плане энергопотребления комплектующие. При этом отмечу абсолютную бесшумность. Высокочастотного писка блок не издаёт во всём диапазоне нагрузок.

В сухом остатке имеем эталонное качество исполнения и элементную базу, наивысший гарантийный срок не только среди конкурентных решений, но и вообще, и далеко не самую высокую цену. “Выбор редакции” и никак иначе. И это, вероятно, едва ли первый случай, когда к положительным моментам номинально дорогой «железки» я отнесу цену.

Плюсы:

• Красивый и статный, тяжелый;
• Роскошный комплект;
• Адаптер SATA 3.3 в комплекте;
• 12 лет гарантии;
• Длинные качественные кабели;
• Позолоченные контакты;
• Качественнейшая элементная база;
• Основные конденсаторы на 1,3 миллифарада;
• Бесшумен до 30-50% нагрузки;
• Выдерживает 40% перегрузки;
• Цена.

Минусы:

Не обнаружено.

P.S. Prime Gold 1000, Prime Platinum 1000… Кто же следующий на очереди?

По страницам

Внешний вид

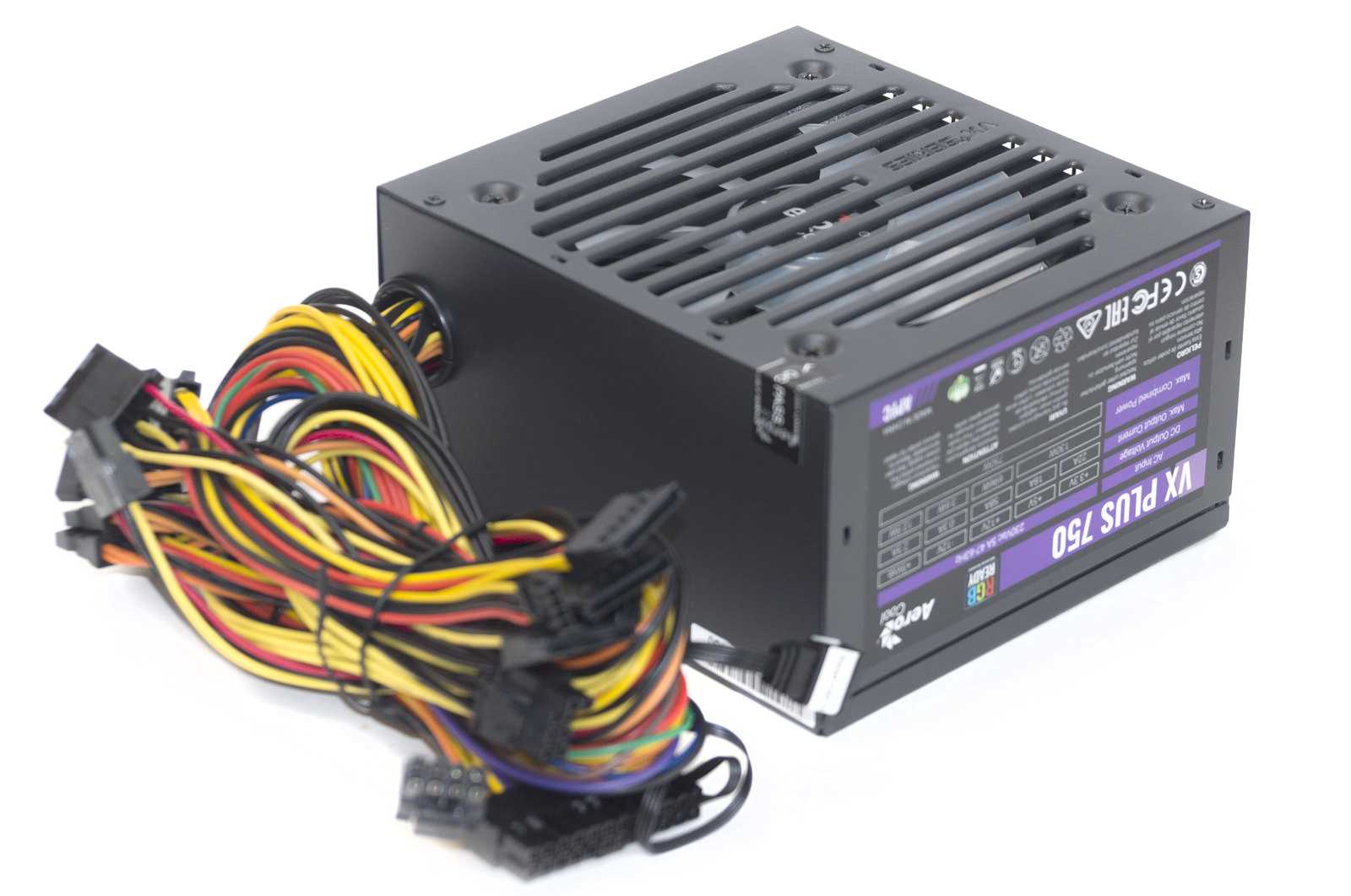

Корпус окрашен черной матовой краской. Изменения в дизайне обновленной линейки коснулись нижней вентиляционной решетки. Штампованные параллельные прорези не дают большой площади для притока воздуха.

Центральная прорезь укорочена, и на оставшемся месте проштампован логотип VX-серии.

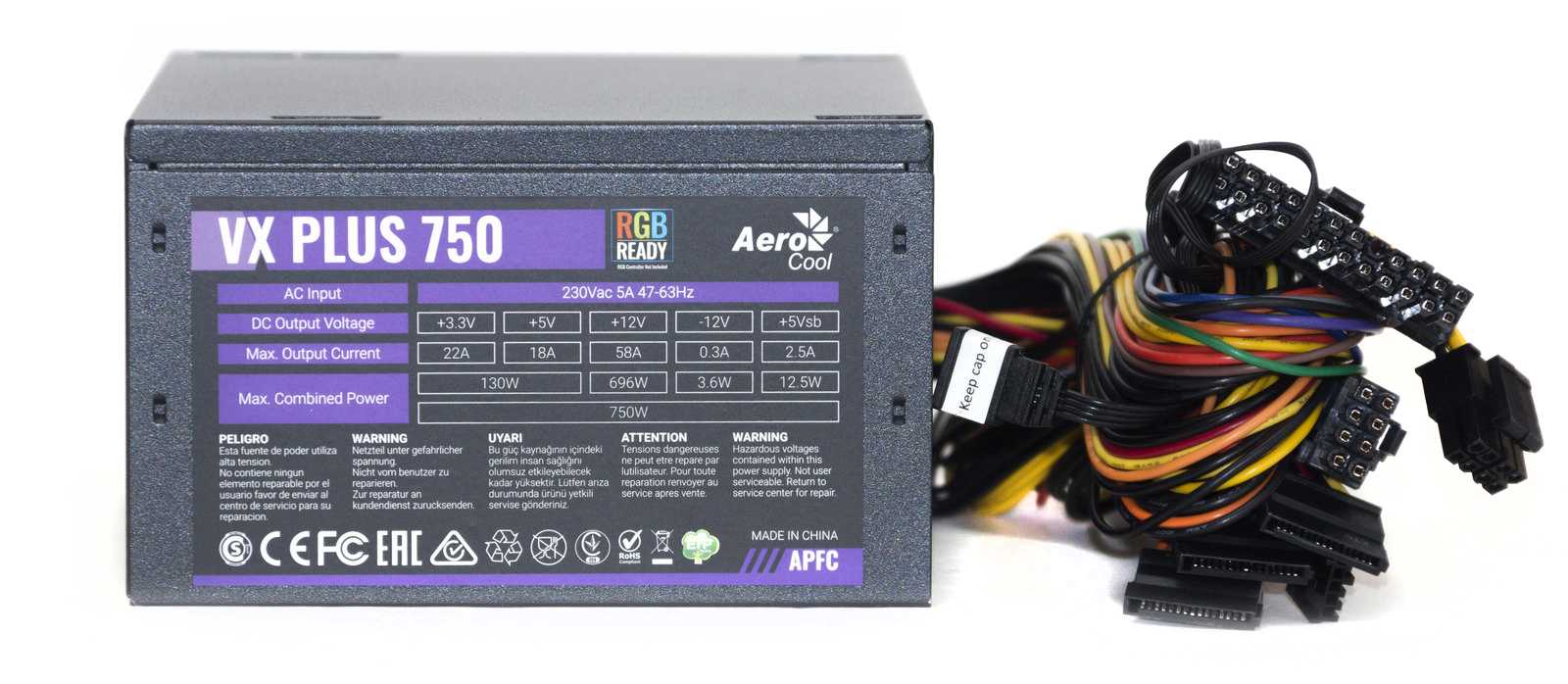

На одном боку имеется наклейка с нагрузочными характеристиками. На наклейке фиолетовые вставки – фирменное цветовое обозначение данной серии.

Тыльная грань стандартная: сотовая решетка, сетевой разъем, тумблер включения/отключения. На наклейке указан диапазон входных напряжений: 200-240 В.

С лицевой стороны — круглое отверстие с пластиковым кольцом для вывода кабелей.

Кабели набраны цветными проводами. Оплетки нет, провода в пучках зафиксированы стяжками.

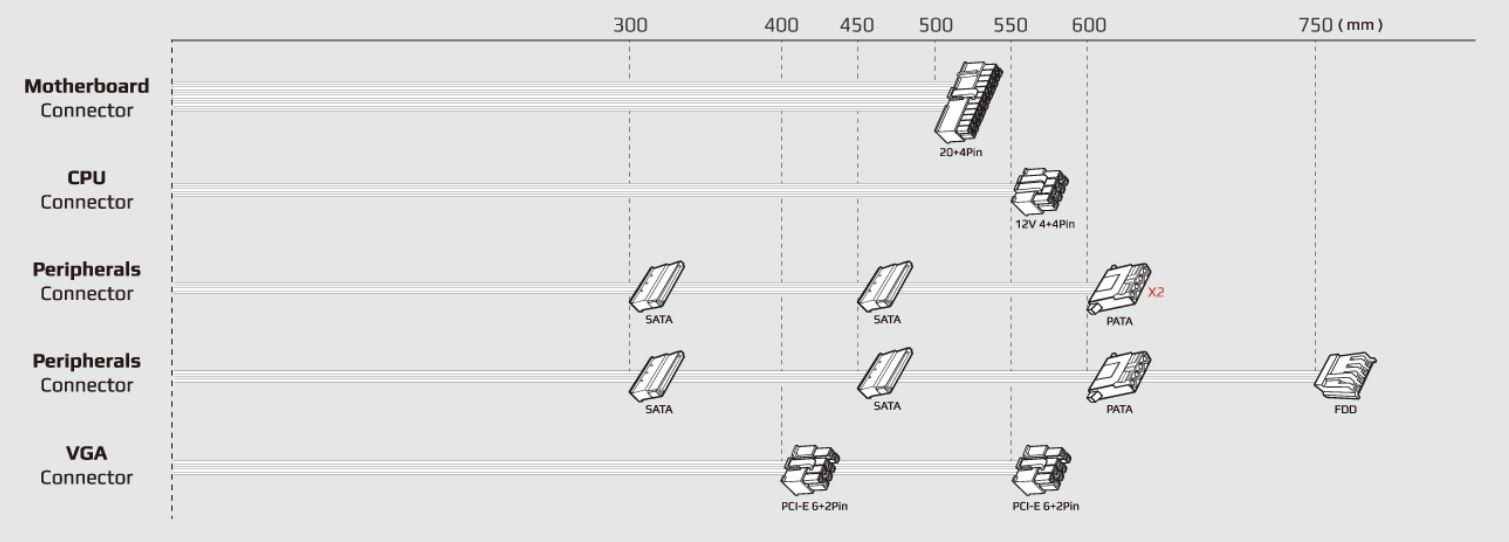

Всего у блока питания 6 кабелей:

• Основной 20+4-пин кабель: 50 см;
• Кабель EPS 12V 4+4-пин: 55 см;
• Кабель PCI-E с двумя разъемами 6+2-пин: 40+15 см;
• Кабель 2 SATA: 30+15+ PATAS 15 см;
• Кабель 2 SATA: 30+15+ 2 PATAS 15+15 см;
• Кабель 2 SATA: 30+15+ PATAS 15+ FDD 15 см;
• Дополнительно имеется провод для RGB с двумя 4-пин коннекторами (мама и папа): 70 см.

Кабели достаточно мягкие, для крупных корпусов со скрытой укладкой их длины может быть недостаточно.

Внешний вид и особенности

“Герой нашего обзора” заключён в корпус с габаритами 170 х 150 х 86 мм. Довольно немалая глубина корпуса ставит под сомнение использование данного блока в мини-ПК. Хотя, навряд ли целый киловатт мощности будет востребован в компактной системе. Для этого в портфолио компании предусмотрены модели мощностью 550, 650 и 750 Вт, глубина корпуса которых составляет всего 140 мм.

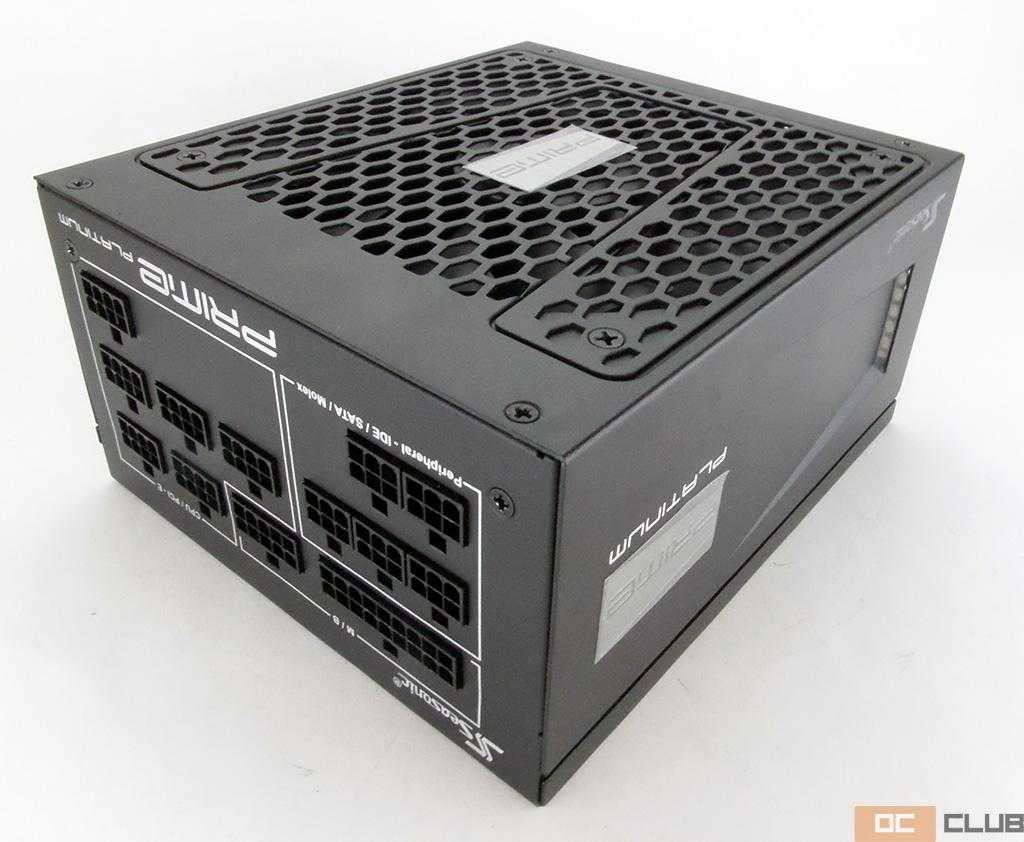

В руках SeaSonic Prime Ultra Platinum 1000 ощущается как статная, солидная вещь, первоочерёдно благодаря немалой массе. Блок выкрашен в чёрный цвет, а все надписи серого, или так сказать платинового цвета, что подчёркивает сертификат 80 Plus Platinum.

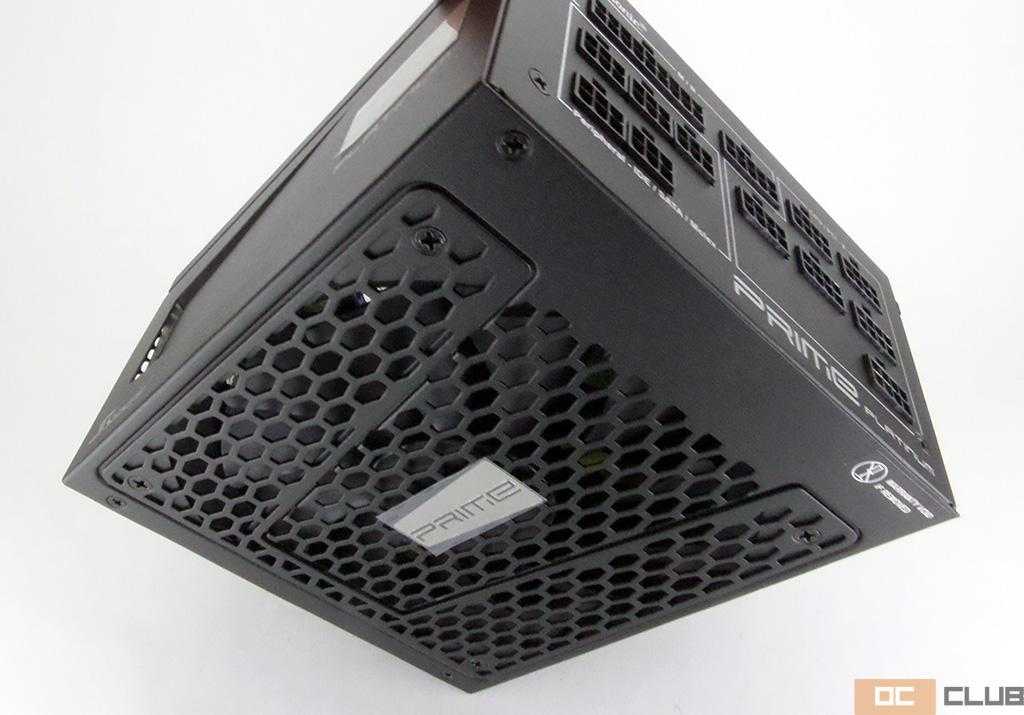

Верхняя решётка перфорирована сотовидными прорезями. Хотя решётка типа «гриль» и создаёт минимальное сопротивление потоку воздуха, здесь от неё отказались в угоду дизайну. Да и в целом решётка «гриль» – это уже не модно. В центре зеркальное лого серии Prime, и это не просто наклейка или напыление, а полноценный металлический значок.

Обе боковые грани блока украшены лого компании-производителя и лого серии Prime (также из металла). Тиснение с прорезью служит элементом декора, в охлаждении оно никак не помогает, ведь с обеих сторон за ним расположены пластиковые диэлектрики, исключающие замыкание на корпус. Приятно, что красивыми сделали обе грани устройства. Блок будет смотреться очень хорошо как при установке вентилятором вверх, так и вентилятором вниз.

На задней стенке расположен разъём входящего сигнала (как необычно, сюрприз-сюрприз), кнопка включения/выключения, а также кнопка активации гибридного режима работы вентилятора. Блок не привередлив к качеству входящего сигнала. Поддерживается диапазон от 100 до 240 Вольт. В действительности даже немного больше, защита срабатывает при напряжении менее 92 В, и более 252 В. Если вы живёте в старом доме, где электричество «колбасит» – это очень важный момент. SeaSonic Prime Ultra Platinum будет всё равно, только кривая КПД изменится на пару процентов.

Казалось бы, широкий диапазон входящего сигнала само-собой разумеющиеся вещь в 2019 году-то, но некоторые прецеденты обязуют отмечать это.

Касательно режима Hybrid Mode всё не так очевидно. При его активации, при нагрузке менее 30%, вентилятор гарантировано не будет вращаться, а при нагрузке более 50% гарантированно будет. Между этими значениями как повезёт, а точнее зависит от двух факторов: температуры окружающей среды и температуры самого блока. По сути, режим гистерезиса предназначен для того, чтобы при кратковременном скачке потребления вентилятор не дёргался на пару секунд. Очень его не хватает некоторым блокам, особенно если тот с подсветкой, а корпус с окном. Правда, для 1000 ватт мощности это не столь актуально, как для 650-850 Вт моделей.

Несмотря на то, что как минимум основная 24+4 колодка и питание процессора будут задействованы как ни крути, не почётно топовому блоку без полностью модульной системы подключения кабелей. На панели для кабелей всё разъёмы сгруппированы и подписаны. Кстати, интересный момент: линии и надписи на этой панели выполнены светоотражающей краской (как жилеты у ДПС). Они будут сильно выделяться даже при слабом освещении, что в условиях стеснённого корпуса будет не лишним.

Наклейка с техническими характеристиками расположена на днище корпуса. Здесь всё по канонам годных блоков питания: всю мощь блок способен выдать на основную 12 В линию, что 83 ампера тока (в действительно порядочно больше, о чём позже). Слабонагруженные в современных компьютерах линии 3,3 В и 5 В могут получить по 25 А, или в совокупности не более 125 Вт.

Что ж, снимаем крышку, разбираем.

Внутреннее устройство

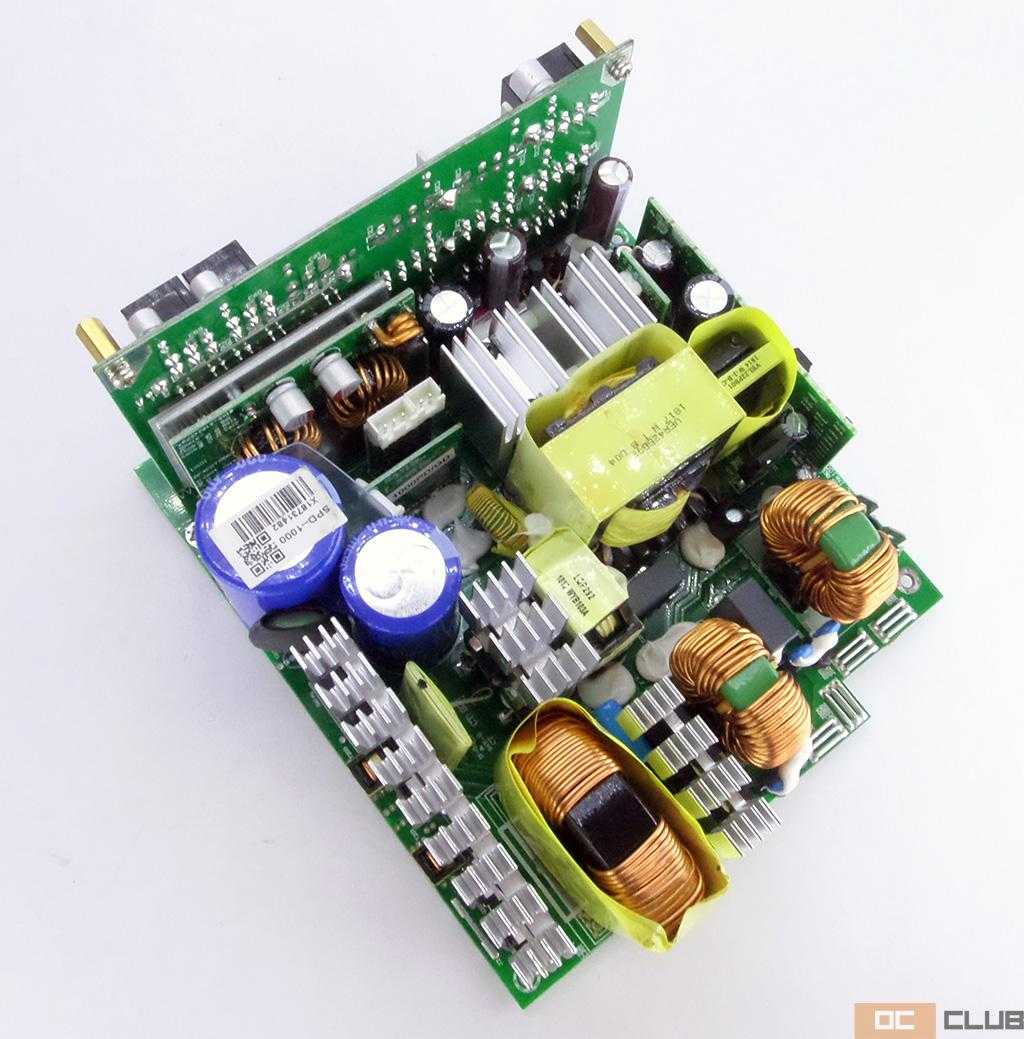

Внутри используется уже привычная для SeaSonic платформа на основе резонансного преобразователя в низковольтной части и синхронного выпрямителя в низковольтной. Интересно отметить, что данная компоновка используется SeaSonic вот уже скоро 10 лет как – со времён первых Gold-блоков компании. Со временем вносились лишь незначительные изменения.

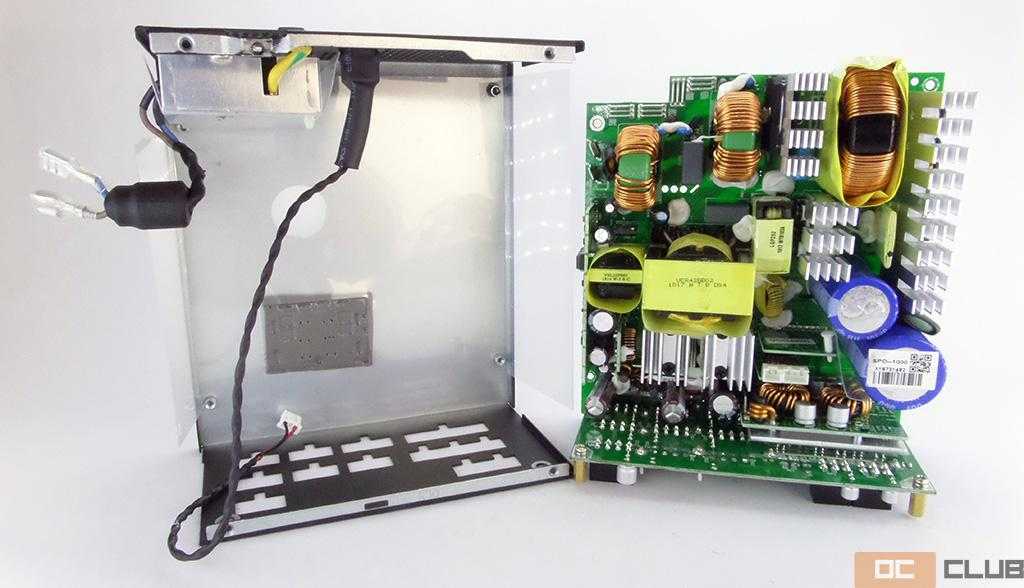

Часть тепла через толстую термопрокладку передаётся на корпус. Может показаться излишеством, ведь такое не часто встретишь, но на деле она действительно помогает. При полной нагрузке днище блока ощутимо горячее.

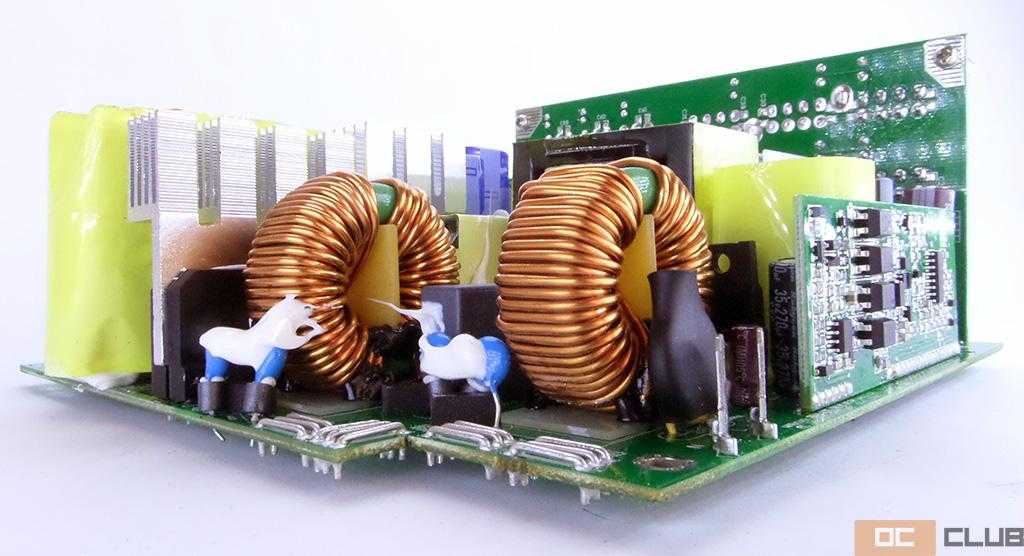

Отличительной особенностью серии Prime является входной фильтр, частично расположенный под защитным экраном. Фильтр полный: два Y-конденсатора, один X, два дросселя (CM и MOV), термистор и реле байпаса.

Чрезмерно плотной компоновку не назвать. Дополнительные 30 мм глубины позволили разместить компоненты довольно свободно. Немалую роль в этом сыграли несколько дочерних плат.

Обратите внимание: на плате нет ни одного провода. Ко всем элементам и дочерним платам питание подаётся либо через медные слои текстолита, либо через толстые шины

Как правило, к панели с разъёмами для кабелей подходят гибкие проводники. Сама SeaSonic говорит, что “это революционное решение не только снижает вероятность производственных ошибок при ручной вставке, но также улучшает качество выходной мощности”.

Основные конденсаторы производства фирмы Hitachi. Их не так часто встретишь в потребительских БП. Оба 400-вольтовые, 105-градусные, ёмкостью 820 мкФ и 470 мкФ. Без малого 1,3 миллифарада – это сильно, даже для 1000 ватт мощности. Для простого пользователя достаточно знать лишь, что кратковременное «мигание света» блок сможет компенсировать ёмкостью конденсаторов, и компьютер не перезагрузится.

Вспомогательные конденсаторы исключительно японские – Chemi-Con и даже местами Rubycon. Все высокотемпературных серий.

SeaSonic Prime Ultra Platinum 1000 получил полный спектр защит, характерных для блоков потребительского класса. А именно:

• (OPP) – от перегрузки;
• (UVP/OVP) – от чрезмерно низкого/высокого напряжения;
• (OCP) – от перегрузки по отдельным линиям;
• (SCP) – от короткого замыкания;
• (OTP) – от перегрева.

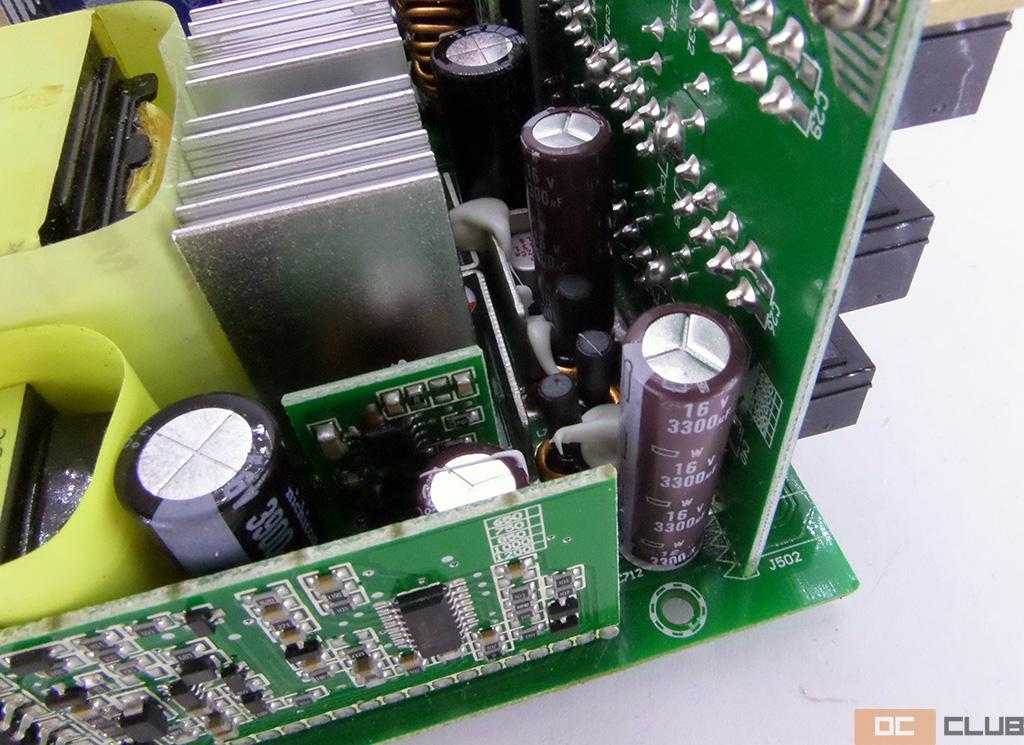

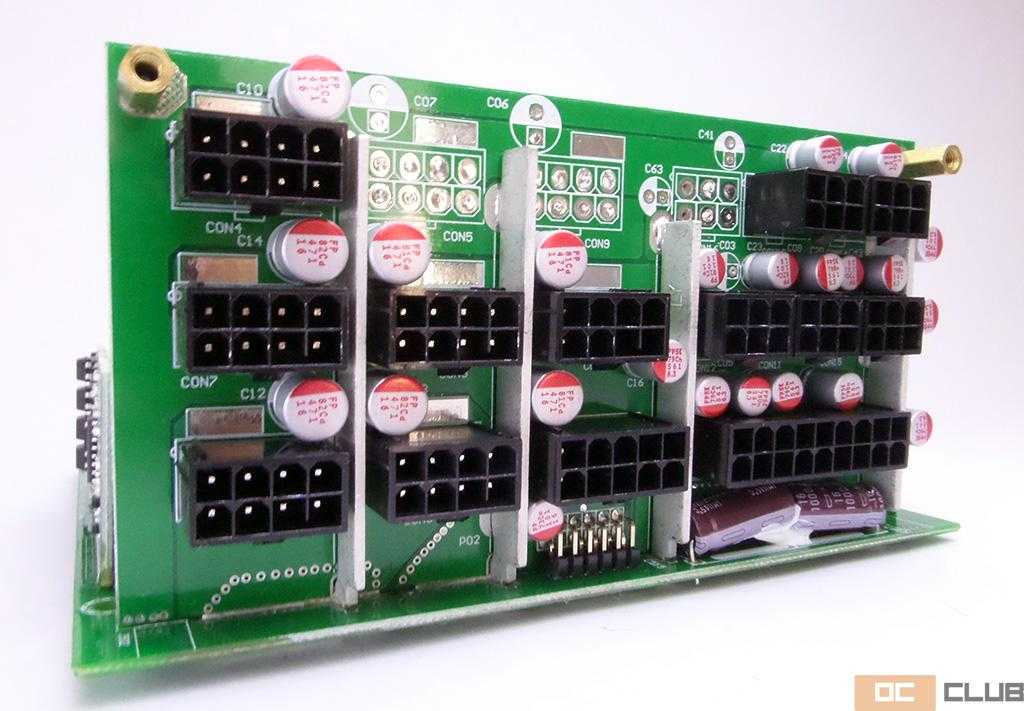

Дочерняя плата с выходящими разъёмами снабжена сглаживающими полимерными и парой электролитических конденсаторов. Для вторичных линий они также есть. На фото выше как раз видны четыре толстенные токопроводящие шины.

Общее качество пайки просто эталонное. Нет ни подтёков, ни излишков припоя, как и остатков флюса. Есть небольшие косячки с излишне длинными ножками компонентов, которые загнуло о корпус. Но таких всего пара, на общем фоне простительно. Буквально каждый элемент, который может издавать гул (при высокой нагрузке возможна высокочастотная вибрация сердечников некоторых элементов), приклеен к основной PCB, что вибрации исключает.

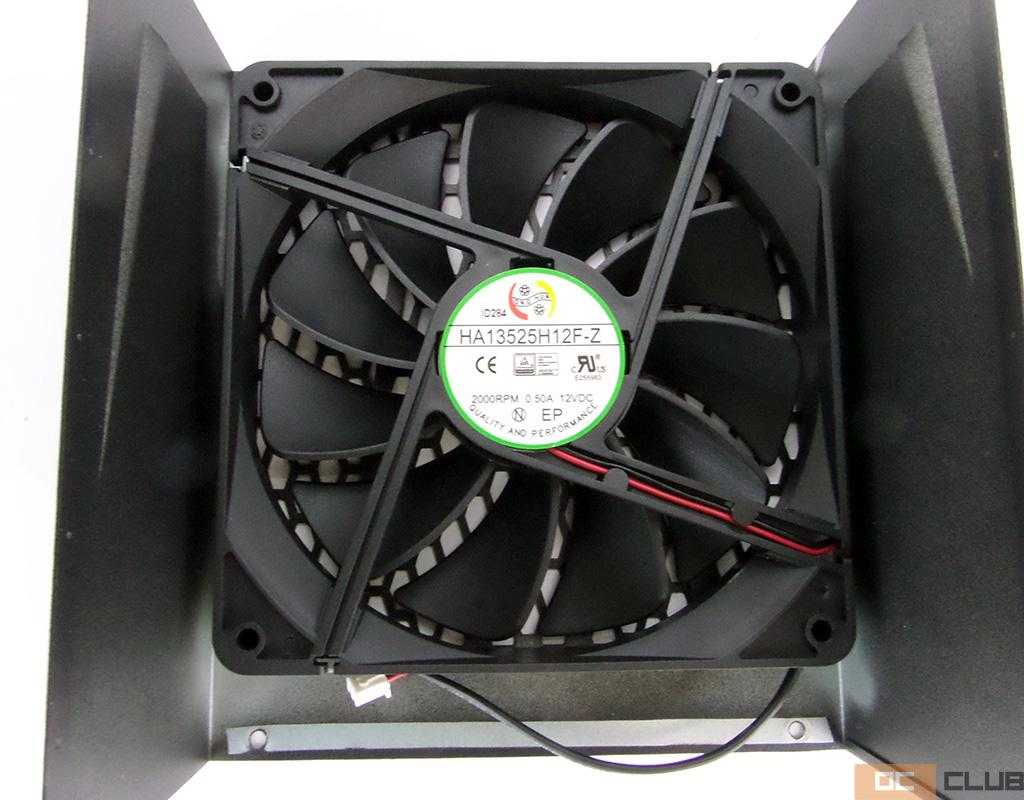

За активное снабжение свежим воздухом отвечает 135 мм вентилятор Hong Hua (HA13525H12F-Z). Гидродинамический подшипник, до 2000 об/мин, 0,5 А – вот и всё, что про него можно сказать. Ну и целых пол ампера как для 135 мм вентилятора – это круто. Дуть будет знатно.

Заключение

Среди прочих бюджетных решений блок питания CoolerMaster MWE 650 White 230V-V2 выглядит достаточно привлекательно.

Современная схемотехника на основе DC-DC преобразователя во вторичной цепи позволяет отлично стабилизировать напряжения. Достаточно тихий вентилятор с полупассивной системой охлаждения на основе гидродинамического подшипника хорошо справляется с охлаждением. Уровень КПД соответствует стандарту 80 PLUS.

Не модульная система подключения компенсируется мягкими и удобными для укладки шлейфами достаточной длины. Имеется дополнительный 8-пин коннектор для питания CPU, что часто востребовано на современных материнских платах.

Ограничивающим фактором к покупке является использование высоковольтного низкотемпературного конденсатора от тайваньского производителя. В блоках питания данного ценового диапазона можно встретить и японский конденсатор. Также нам не понравился вариант подключения проводов к основному трансформатору и плохо смытый флюс.

Но в целом, если розничная цена на данную модель не будет завышена относительно идентичных моделей с групповой стабилизацией, ее можно рекомендовать к покупке.

Плюсы:

• КПД соответствует стандарту 80 PLUS;
• Стабильные напряжения за счет DC-DC преобразователя;
• Современная схемотехника;
• Плоские шлейфы;
• Полупассивная работа вентилятора;
• Использование вентилятора с гидродинамическим подшипником;
• Четыре 6+2 пин коннектора PCI-E с кабелем 16AWG;
• Дополнительный 8 пин коннектор питания CPU;
• 3 года гарантии.

Минусы:

• Тайваньские конденсаторы;
• Огрехи в сборке.
