Обзор и тестирование блока питания Seasonic Platinum 460 Fanless (SS-460FL2)

Схемотехника

Основой является платформа Golden Silent STR-500, используется эффективная полумостовая топология LLC-резонансного преобразователя в первичной цепи и синхронного выпрямителя с DC-DC преобразователями во вторичной цепи.

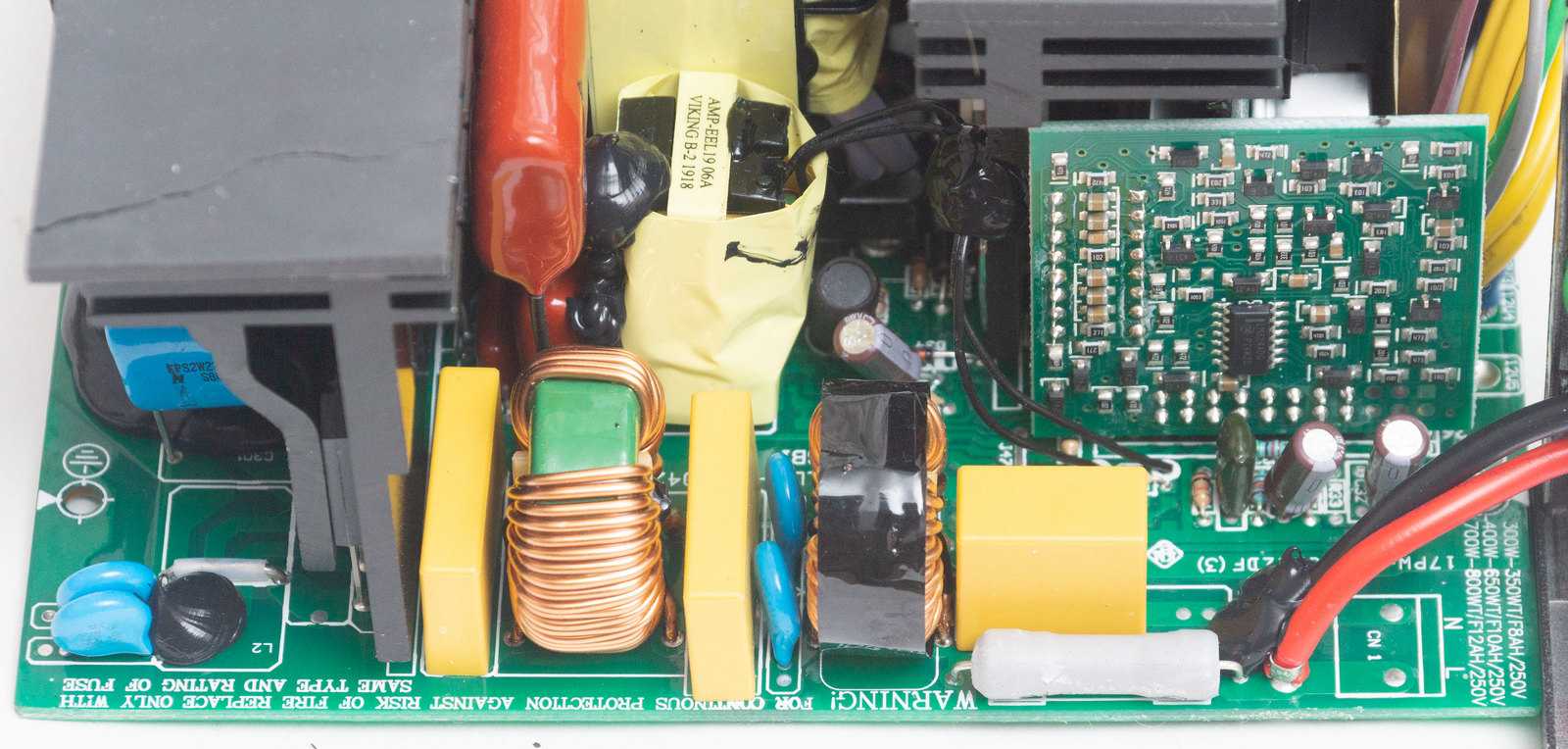

На основной плате распаян полноценный EMI-фильтр: три Х-конденсатора, четыре Y-конденсатора и два дросселя. Предохранитель имеется, а вот варистора мы не обнаружили, что довольно странно для подобного исполнения.

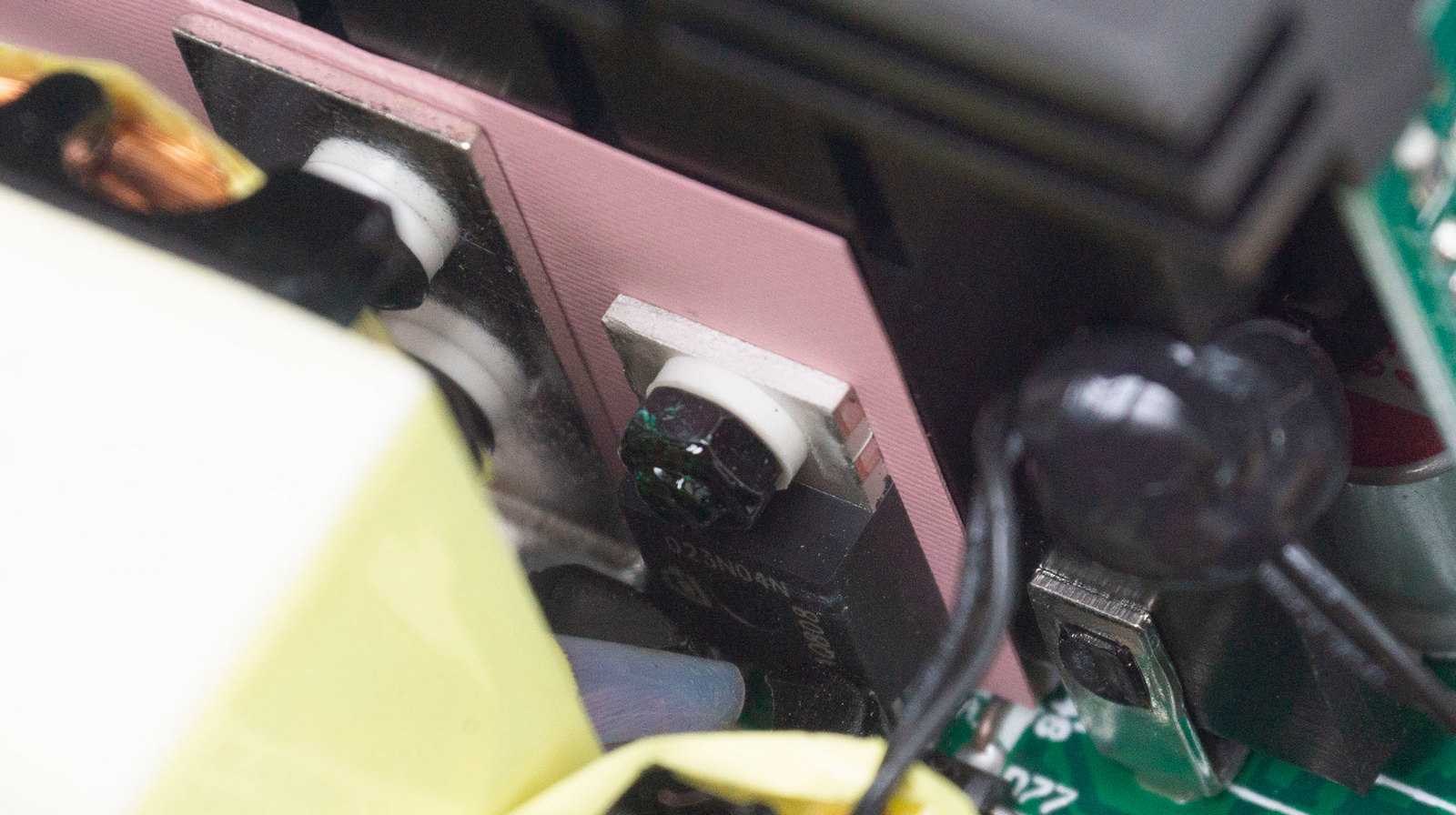

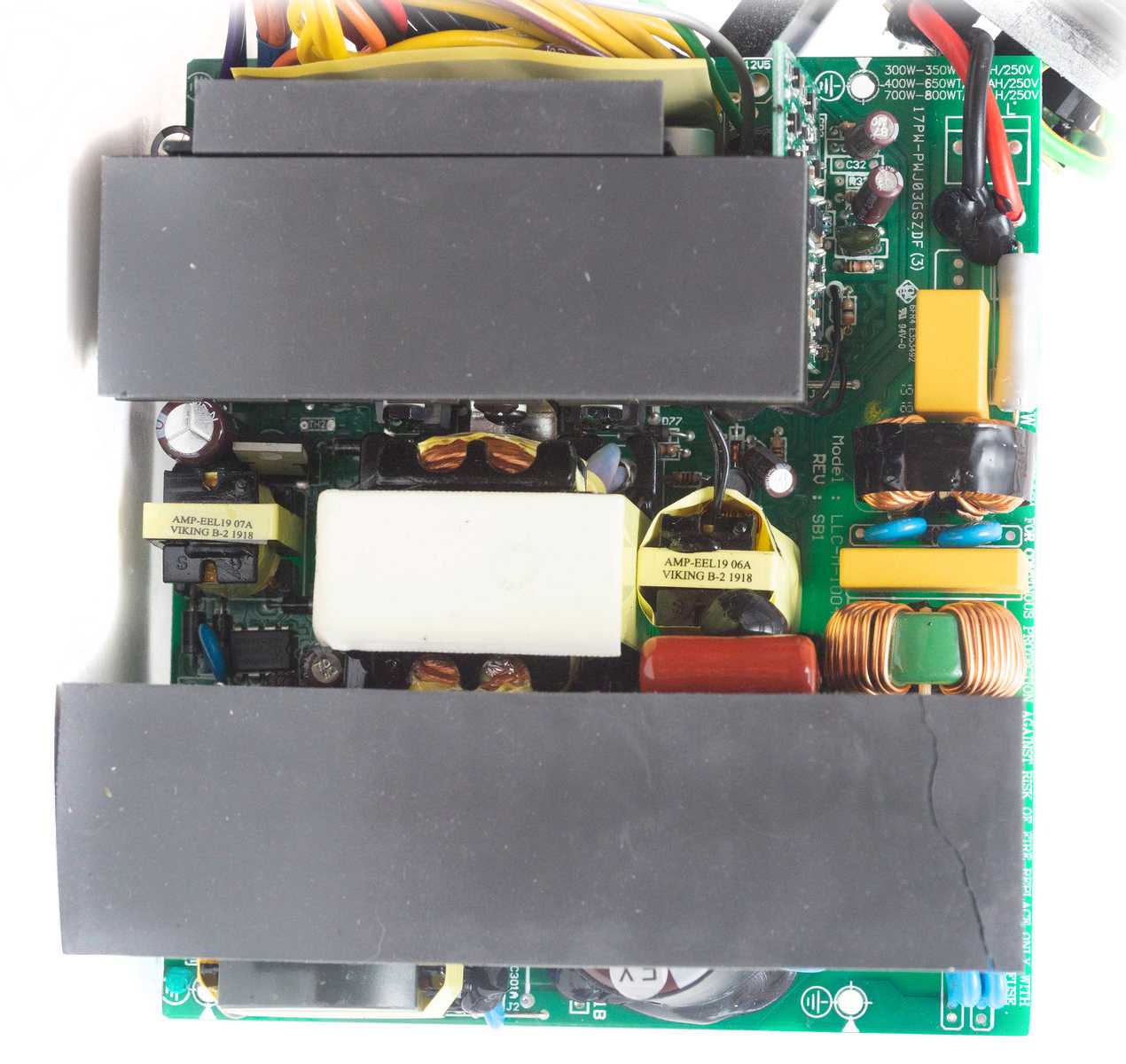

Диодная сборка одной стороной прикручена к собственному радиатору, другой через термопрокладку прижимается к общему крупному радиатору.

Дроссель APFC расположен на плате не перед, а за основным конденсатором, что нетипично. Между ними находится термистор защиты от пускового тока и реле для его отключения.

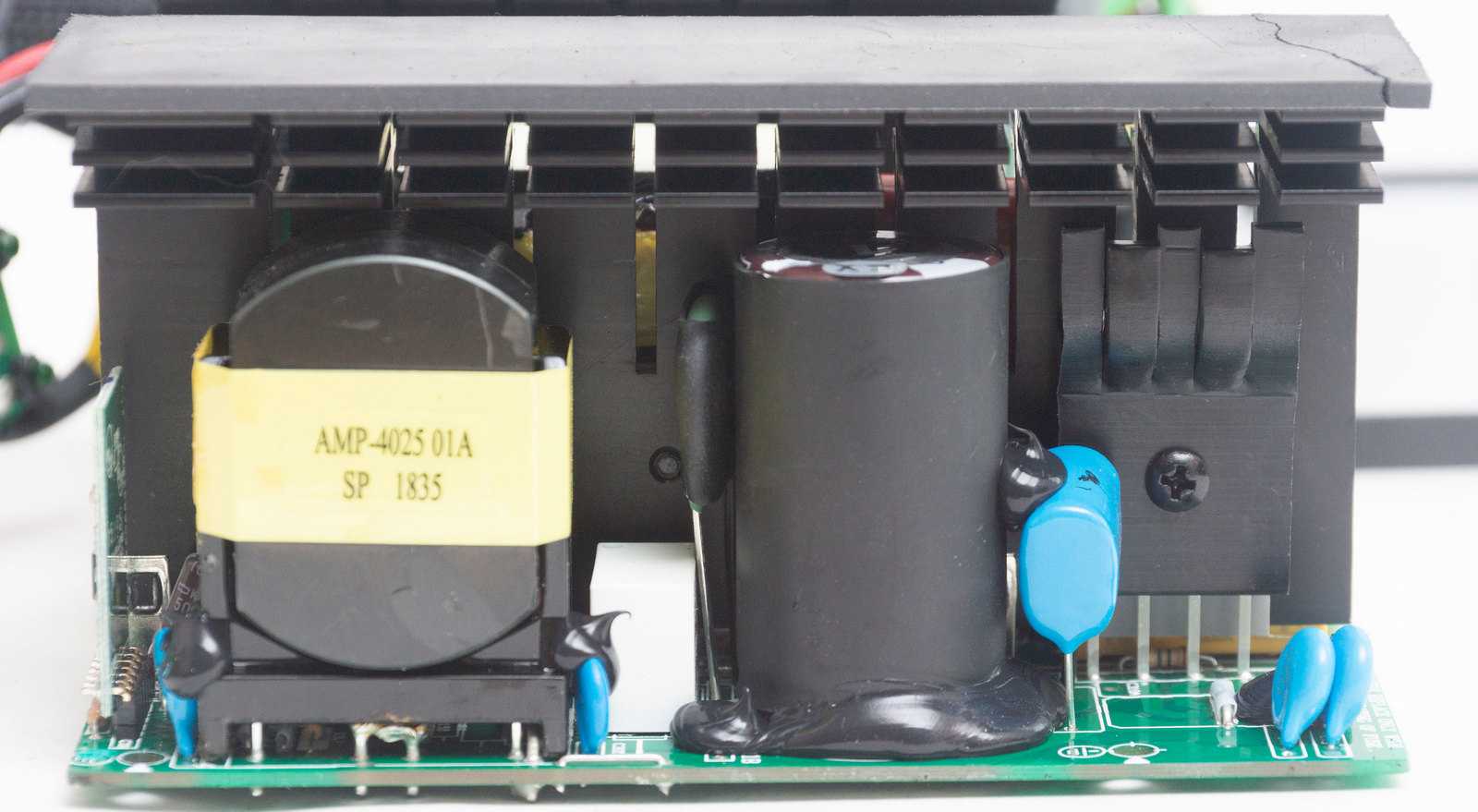

Высоковольтный конденсатор Nippon Chemi-Con закрыт термоусадкой, маркировка не видна, подобное исполнение мы встречаем впервые.

В корректоре используется один транзистор IPW5R140P и повышающий диод. Управляет корректором микросхема NCP1653A на собственной вертикальной плате.

LLC-преобразователь собран на двух транзисторах IPP50R199CP. Контроллер SF29601 также находится на отдельной вертикальной плате.

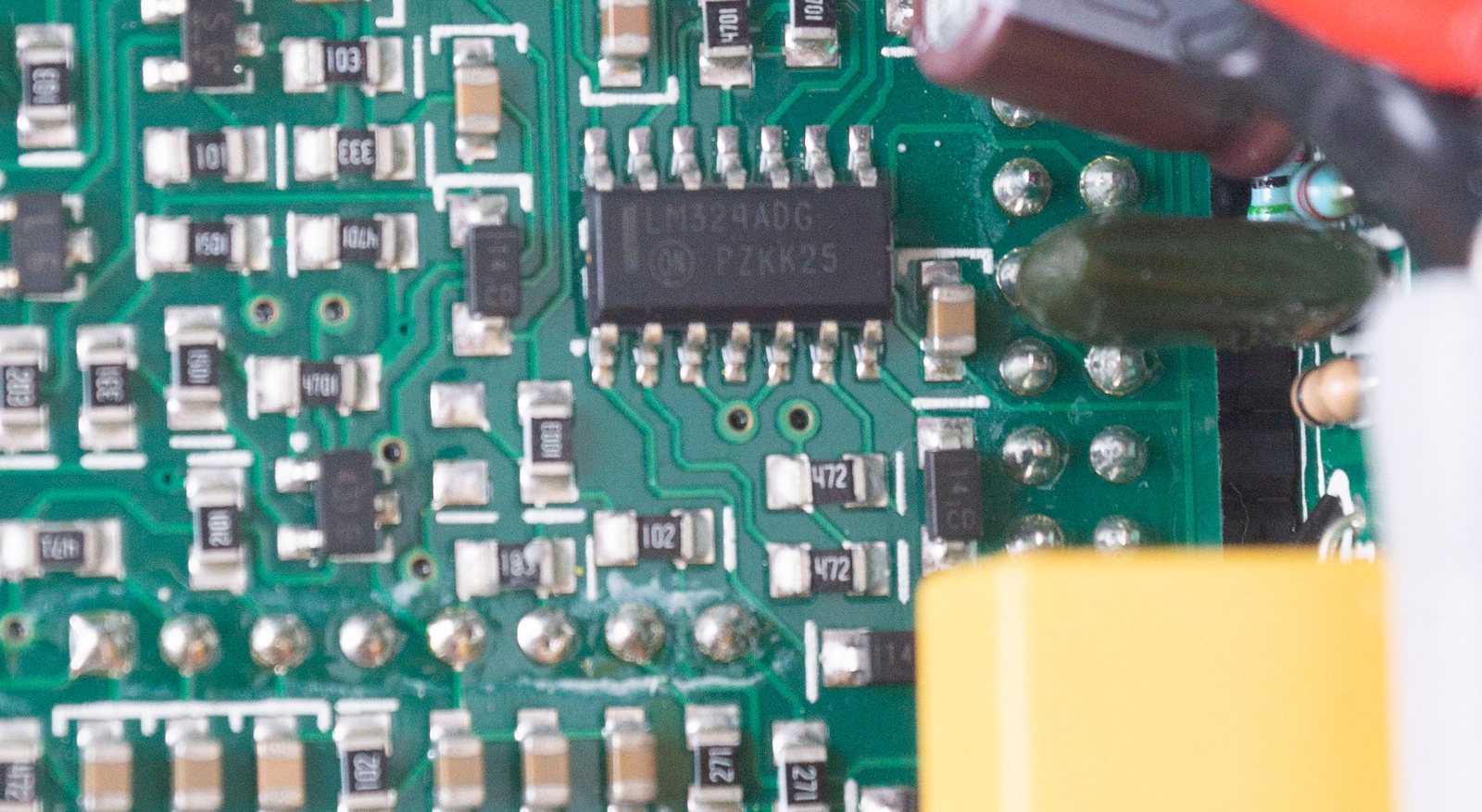

С другой стороны вертикальной платы находится микросхема ON Semiconductor LM324ADG на основе четырех операционных усилителей, она отвечает за все виды защиты и регулировку выходных напряжений.

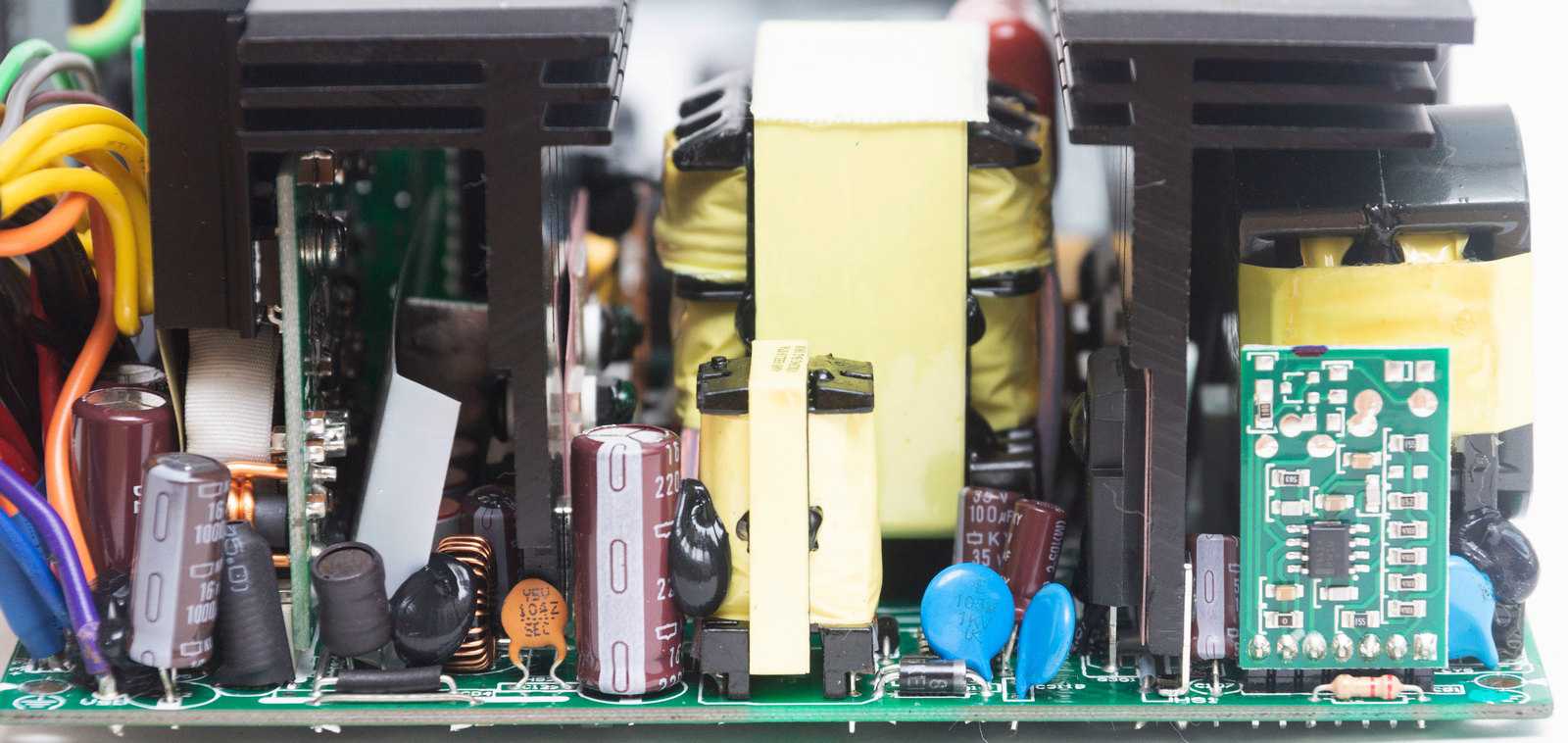

Второй массивный радиатор охлаждает четыре мосфета IPP023N04N, синхронного преобразователя, формирующего линию +12 В.

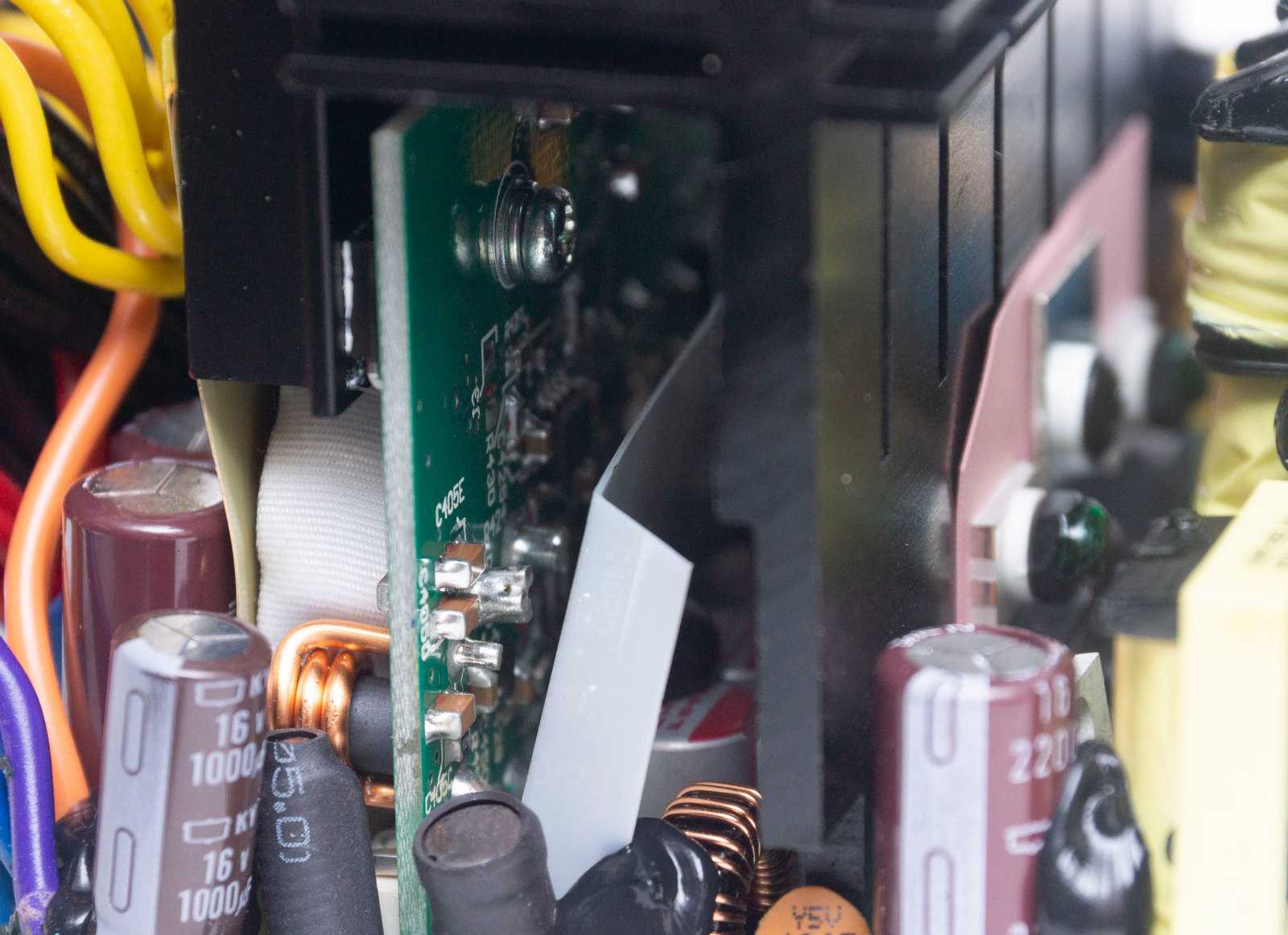

Вертикально расположена плата DC-DC преобразователя, который формирует напряжение +3.3 В и +5 В с канала +12 В. По два транзистора на каждый канал, они прикручены к собственному массивному радиатору.

В выходном фильтре применяются конденсаторы японского производства Nippon Chemi-Сon.

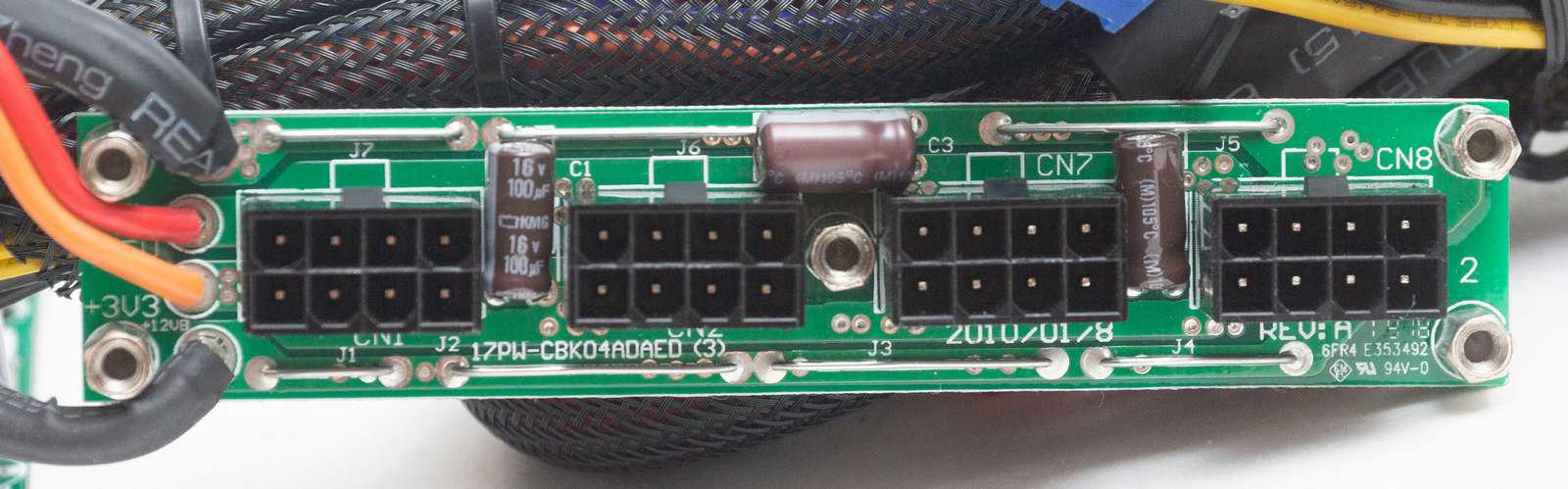

Непосредственно на плате с разъемами для модульных кабелей находятся еще два дополнительных фильтрующих конденсатора.

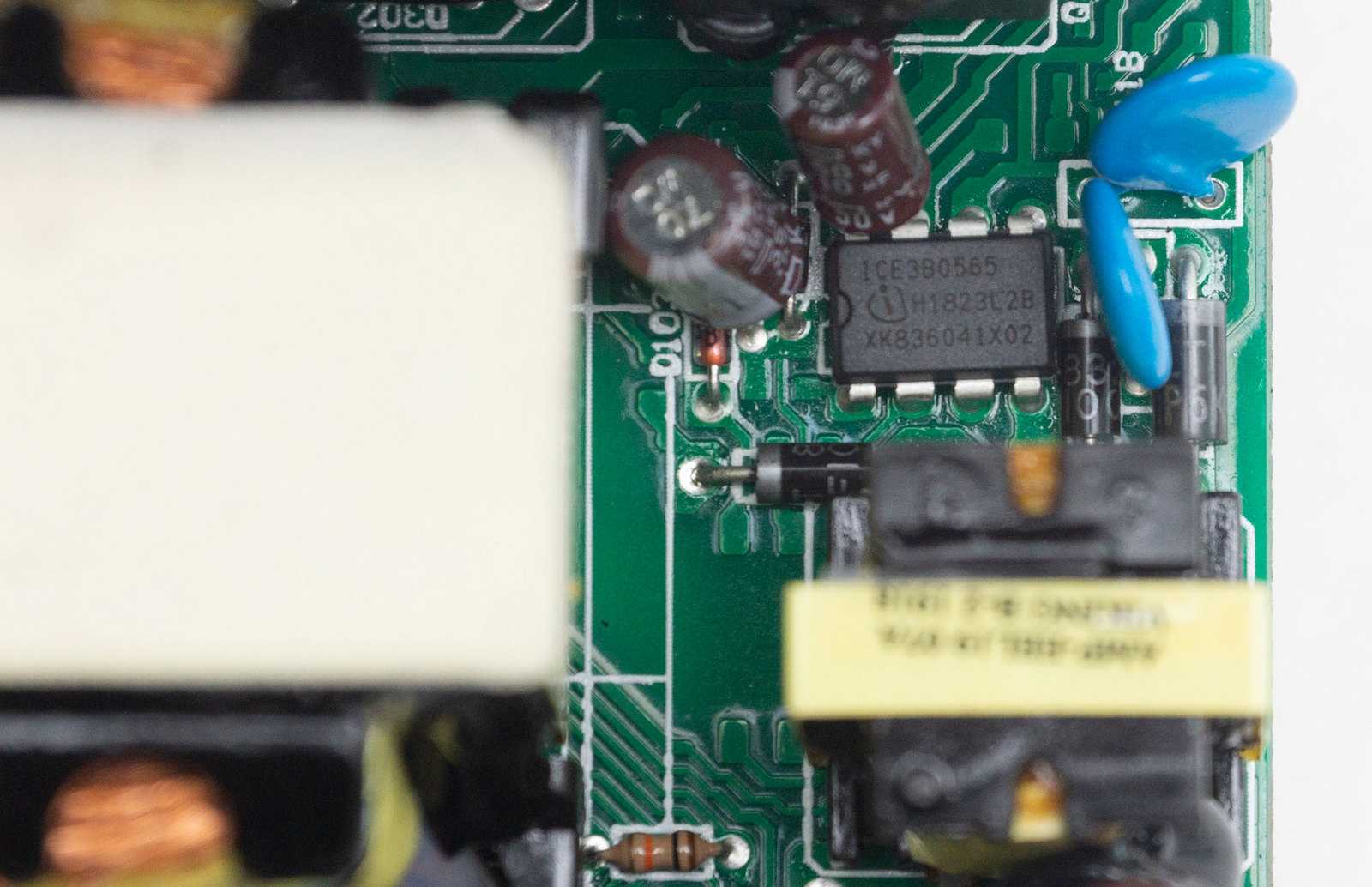

Дежурным питанием руководит контроллер Infineon ICE3B0565.

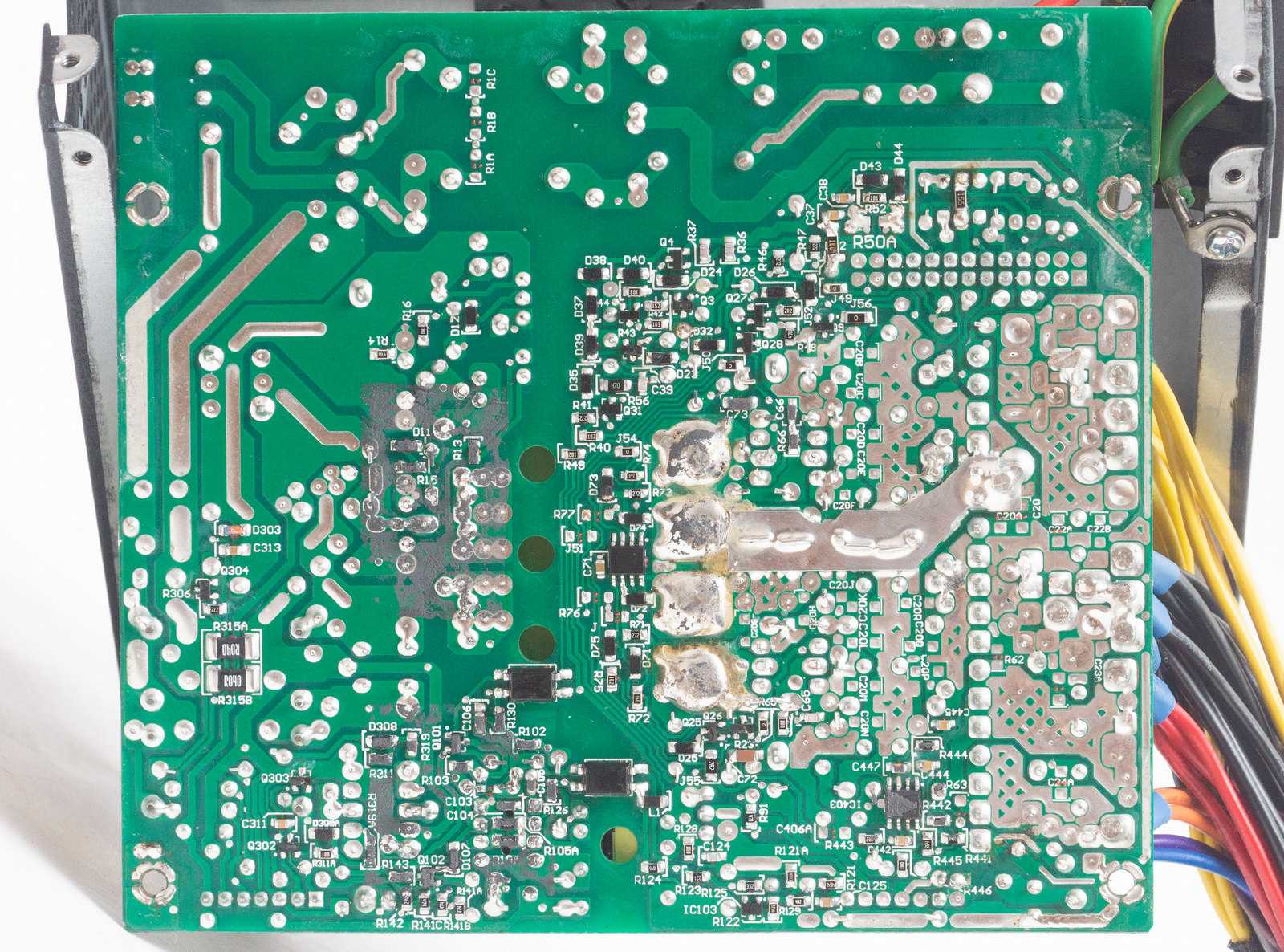

Обратная сторона печатной платы выполнена аккуратно, силовые дорожки усилены припоем.

Подсказки по выбору блока питания

Сначала нужно понять, какая необходима мощность. Не следует брать блок питания более мощный, чем нужно. Можно примерно посчитать, сколько энергии расходует ваш компьютер, и выбрать соответствующий блок. У некоторых производителей блоков питания существуют калькуляторы, с помощью которых можно вычислить примерный уровень энергопотребления вашего компьютера. Ниже приводятся ссылки на некоторые из них:

Cooler Master Power Calculator
Seasonic Wattage Calculator
Newegg PSU Calculator

Вряд ли вам нужен блок питания мощностью 1000 Вт даже для самого продвинутого игрового компьютера. Несколько лет назад все флагманские видеокарты были очень прожорливые. Однако, последние графические архитектуры компании Nvidia устранили этот недостаток. Теперь нет необходимости приобретать блок питания мощностью 1000 Вт для работы пары видеокарт RTX 2080. Хватит блока мощностью 800 Вт, в том числе для работы разогнанного процессора. Обладатели мощных видеокарт AMD Radeon VII или более современных Radeon RX 5700 XT будут расходовать больше энергии и блок питания у них должен быть мощнее.

Перед покупкой блока питания нужно измерить ваш системный блок. Если у вас стандартный блок ATX, скорее всего подойдёт соответствующий блок питания под него. Однако, мощные блоки питания бывают большего размера, чем 5,5 дюйма. Убедитесь, что места для установки блока питания хватает. Если у вас компактный или тонкий компьютерный корпус, ему может потребоваться и более компактный блок питания SFX.

Если вы хотите собрать компактный компьютер, можно отдать предпочтение модульному блоку питания. Если в системном блоке хватает места за материнской платой или нет окна или стеклянной боковой панели, можно свернуть провода и разместить их внутри. Но намного лучше будет не подключать ненужные провода, как это позволяют делать модульные блоки питания.

Охлаждение

Пассивное охлаждение реализовано за счет трех крупных радиаторов Г-образной формы с широкими верхними площадками, которые контактируют с силовыми элементами. Данные радиаторы, в свою очередь, передают тепло на массивную крышку корпуса блока питания через термопрокладки, которая сама по себе также является радиатором.

Кроме этого на данной крышке имеется выступ, прижимающийся к основному трансформатору.

Также с обратной стороны печатной платы тепло отводится на корпус через термопрокладки.

Все это совместно с перфорацией по периметру корпуса обеспечивает охлаждение комплектующих, которые и сами по себе являются достаточно энергоэффективными.

В процессе тестирования верхняя крышка-радиатор нагревалась всего до 45℃.

Сертификат 80 PLUS

Качественный блок питания обязательно должен иметь сертификат 80 PLUS. Эти сертификаты бывают разного уровня.

Certified, Standard – блоки питания начального класса
Bronze, Silver – блоки питания среднего класса
Gold – блоки питания высокого класса
Platinum, Titanium – топовые блоки питания

Чем выше уровень сертификата, тем выше качество стабилизации напряжения и другие параметры блока питания. Для офисного, мультимедийного или игрового компьютера среднего класса достаточно обычного сертификата. Для мощного игрового или профессионального компьютера желательно брать блок питания с бронзовым или серебряным сертификатом. Для компьютера с несколькими мощными видеокартами – с золотым или платиновым.

Подключение видеокарт к блоку питания Vinga VPS-1200Pl

На корпусе БП имеется 8 разъемов для подключения нагрузки по линии 12 вольт. Реально к его разъемам можно подключить 7 отдельных шлейфов питания видеокарт, так как восьмой разъем задействован для питания CPU:

Так как в комплекте БП есть всего 4 шлейфа питания PCI-E, то для сборки рига нужно использовать сторонние кабеля или переходники-разветвители, что значительно ухудшает удобство и безопасность эксплуатации.

При использовании сторонних кабелей питания на этом БП нужно внимательно проверить тестером распиновку гнезд CPU/PCI-E на корпусе Vinga VPS-1200Pl.

Риг из 6 видеокарт с блоком питания Vinga 1200W (используется 1 переходник-разветвитель кабеля питания CPU и 3 разветвителя PCI-E 6+2 пин, одно модульное гнездо на корпусе осталось незадействованным):

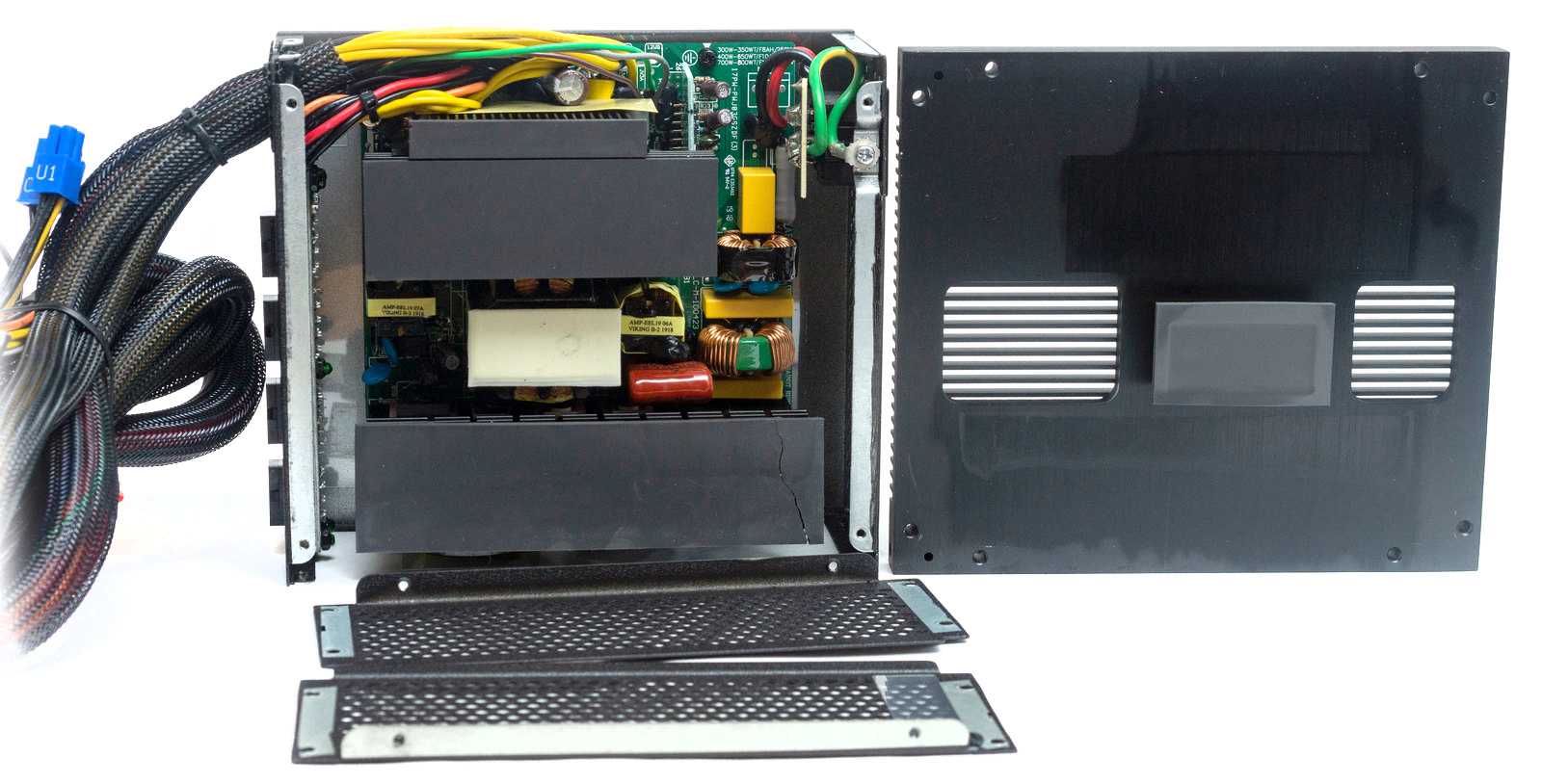

Фотография внутренностей блока питания со снятым корпусом и боковыми крышками:

Тестирование

Тестовый стенд позволяет нагружать линию +12 В с шагом в 100 Вт. Линии +3.3 В и +5 В подключались к постоянной нагрузке в 50 Вт.

По требованиям стандарта ATX12V отклонение не должно превышать 5%. Таким образом, норма для линии +12 В лежит в пределах от +11.4 до +12.6 В.

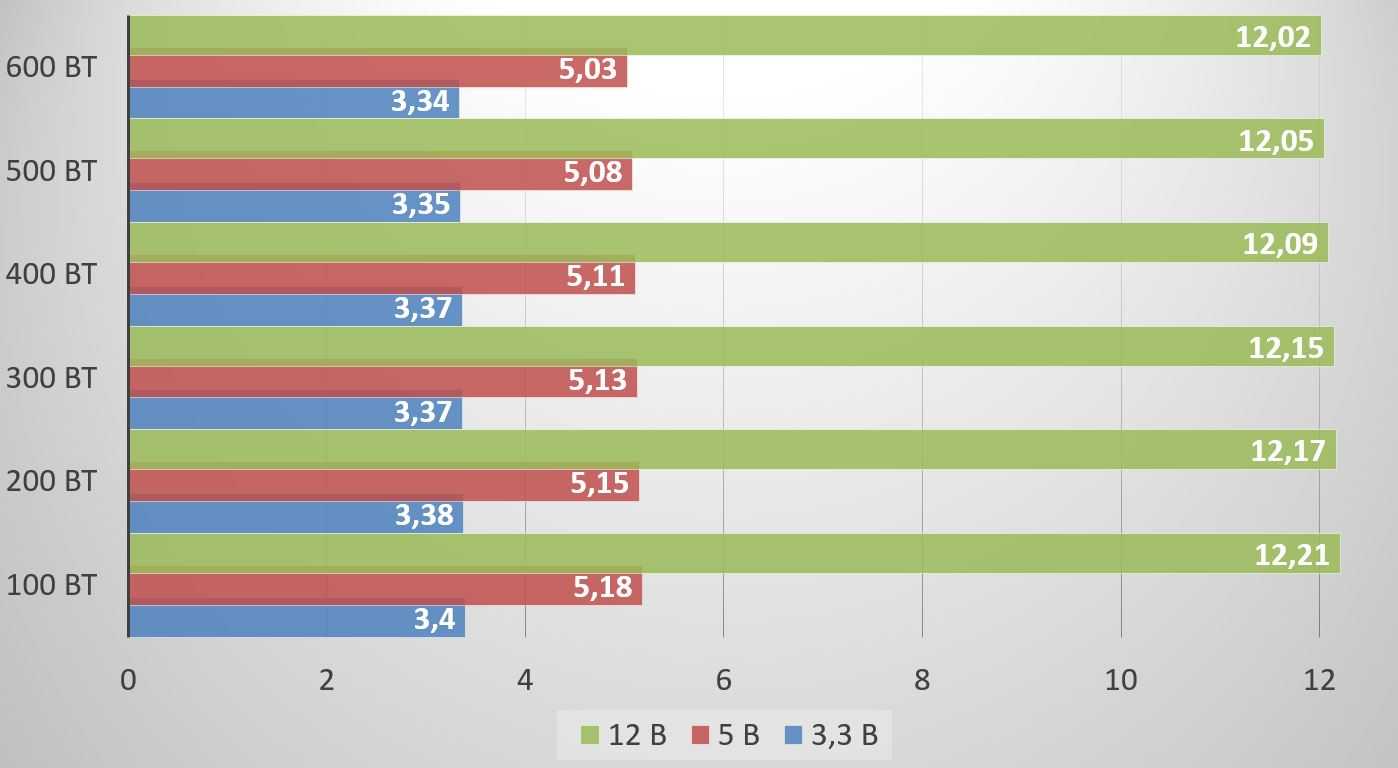

Стабильность напряжений у SF-500P14FG на хорошем уровне. Отклонения составляют менее 2% по линиям +12 В и +3,3 В и менее 4% по линии +5 В; в большую сторону, ниже номинальных значений, напряжения не проседали. Изначально производитель значительно поднял напряжения, особенно по линии +5 В.

Блок питания отлично справляется с нагрузкой выше паспортного значения и запросто выдерживает длительную нагрузку в 600 Вт без значительного падения напряжений и КПД, нагрев при этом также не возрастает выше обычных значений.

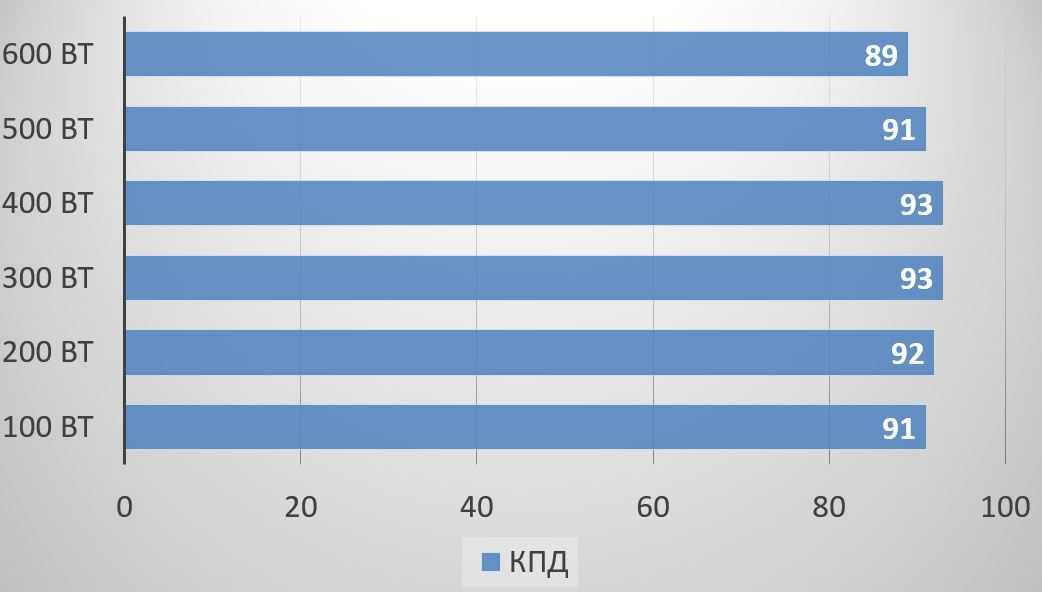

Уровень КПД соответствует стандарту для сети 115 В: 90, 92 90% при нагрузке, соответствующей 20, 50 и 100%.

Защита от замыканий срабатывает на всех линиях.

Чем отличается хороший блок питания от плохого

Самые дешевые блоки питания (20-30$) по определению не могут быть хорошими, так как производители в этом случае экономят на всем чем только можно. Такие блоки питания имеют плохие радиаторы и много не распаянных элементов и перемычек на плате.

На этих местах должны быть конденсаторы и дроссели, предназначенные для сглаживания пульсаций напряжения. Именно из-за этих пульсаций происходит преждевременный выход их строя материнской платы, видеокарты, жесткого диска и других компонентов компьютера. Кроме того, такие блоки питания часто имеют маленькие радиаторы, из-за которых происходит перегрев и выход из строя самого блока питания.

Качественный блок питания имеет минимум не распаянных элементов и радиаторы большего размера, что можно заметить по плотности монтажа.

Заключение

Модель блока питания Super Flower Golden Silent практически не изменилась. Обновления коснулись разъемов модульных кабелей: ранее использовались 9-пин квадратные колодки, теперь 8-пин прямоугольные.

Схемотехника и установленные комплектующие, насколько их можно было рассмотреть из-за плотной компоновки, остались без изменений.

С одной стороны, зачем менять то, что и так эффективно работает? Имеется не только спрос на такие модели, но и определенный дефицит, несмотря на относительно высокие цены.

Но с другой стороны, как пользователю, нам бы хотелось видеть более современное исполнение. Полностью модульные блоки питания, даже меньшей длины, уже далеко не редкость. Использование проводов для подключения платы с разъемами также уже редко встретишь. Отсутствие элементарного варистора в схеме защиты нам не понятно. Напряжения хоть и вписываются в стандарт, но отклонение в 4% по линии +5 В – большая цифра для современного блока питания с платиновым сертификатом.

Определенно видится некий застой в развитии блоков питания с полностью пассивным охлаждением: спрос небольшой, конкуренция практически отсутствует, а тихие модели с полупассивным режимом вентилятора можно приобрести по более низкой цене, и плюс современные модели даже с сертификатом 80 PLUS Gold демонстрируют столь же высокую стабильность напряжений и уровень КПД.

Сложившаяся ситуация на рынке БП на сегодняшний день делает выпуск рассматриваемой модели вполне актуальной. Достаточно мощный, бесшумный, продающийся по конкурентоспособной цене SF-500P14FG будет востребован среди пользователей, ищущих подобные решения — альтернативы-то практически нет.
