⇡ Комплект поставки. Конструкция

Для блоков питания массовых серий без претензий на премиальную комплектацию (а значит — и экстранаценку) уже давно успел устояться своеобразный стандарт упаковки. Как правило, это небольших размеров коробка с графическим оформлением и кратким описанием основных возможностей, иногда — с пластиковой ручкой для переноски. Модель Chieftec APS-850CB не является исключением из этого правила, разве что изначально упаковка закатана в плёнку, при этом — вместе с ручкой: видимо, предполагается, что при покупке вы всё же распечатаете комплект и взглянете на него, а заодно и высвободите удобства для переноски.

Комплект поставки модели типичен для этого класса: собственно блок питания, набор модульных кабелей, сетевой кабель, крепёж, инструкция.

Конструкция модели APS-850CB, как уже было отмечено выше, также предсказуемо обычная: прочный корпус из холоднокатаной стали и 135-мм вентилятор на нижней плоскости.

Вентиляционные отверстия крупной «сотовой» перфорации занимают всю внешнюю плоскость с выключателем и разъёмом подключения силового кабеля, противоположная плоскость без вентиляции полностью отведена под разводку кабельного хозяйства.

Питающие разъёмы модели Chieftec APS-850CB представлены следующим набором:

Один несъёмный 20+4-контактный разъём питания материнской платы, 500 мм
Один несъёмный 8-контактный разъём питания ATX12V/EPS12V, 500 мм
Один несъёмный 8 (4+4)-контактный разъём питания ATX12V/EPS12V, 500 мм
Два модульных 8 (6+2)-контактных разъёма питания PCI-E, 450 мм
Два модульных 6-контактных разъёма питания PCI-E, 450 мм
Два модульных кабеля с тремя разъёмами питания SATA, 550 мм + 150 мм + 150 мм
Два модульных кабеля с двумя 4-контактными разъёмами питания периферии (Molex) и 4-контактным разъёмом питания Floppy, 550 мм + 150 мм + 150 мм

Все кабели выполнены качественно и заключены в экранирующую оплётку. Длину кабелей этой модели вряд ли можно назвать рекордной — например, у ранее рассмотренной нами схожей по характеристикам «бронзовой» модульной модели Chieftec NITRO II 85+ BPS-750C2 кабели PCI-E имеют длину 550 мм, однако имеющегося у новинки также более чем достаточно для использования с большинством типоразмеров корпусов.

Снимем кожух и заглянем на внутреннюю кухню.

Система охлаждения модели Chieftec APS-850CB выполнена на базе вентилятора RL4Z S1352512HH производства известной китайской компании Globe Fan, который встречается в составе различных современных розничных и OEM-версий блоков питания мощностью порядка 500-900 Вт.

Этот 135-мм вентилятор оснащён 11 лопастями и относительно недорогими подшипниками скольжения. При номинальном напряжении питания 12 В, максимальном токе 0,45 А и максимальном потреблении энергии до 5,4 Вт вентилятор обеспечивает максимальную скорость вращения до 1800 об/мин, воздушное давление до 2,88 мм рт. ст. и воздушный поток до 3,67 кубометров в минуту (129,76 CFM). Диапазон рабочих напряжений модели RL4Z S1352512HH нормируется в приделах 6-13,8 В, максимальный уровень шума не превышает 33,9 дБ.

Цепи первичного преобразования модели APS-850CB выполнены по однотактной схеме, здесь используется современный электролитический конденсатор ёмкостью 470 мкФ на максимальное рабочее напряжение 400 В и максимально допустимую температуру 85 градусов Цельсия. В каналах вторичного преобразования +5 В и +3,3 В для достижения дополнительной стабильности выходных напряжений применены эффективные преобразователи DC-DC.

Теплоотводящие радиаторы модели APS-850CB, как и в большинстве современных блоков питания с эффективной схемотехникой и высоким КПД, имеют достаточно скромные размеры, поскольку даже при максимальной нагрузке потери мощности на тепловыделение минимальны. Также стоит отметить безупречное качество пайки, изоляции и экранировки критичных элементов схемы, безупречный крепёж крупных компонентов и превосходную разводку платы выходных кабелей питания.

⇡#Комплект поставки. Конструкция

Опрятная упаковочная коробка оформлена лаконично: изображение блока питания, логотипы компании-производителя и ключевых сертификаций, краткое описание основных возможностей и точная маркировка модели на боковых плоскостях.

Комплект поставки — под стать большинству решений подобного класса: блок питания, набор модульных кабелей, сетевой кабель, крепёж, инструкция. Плюс мягкий чехол чёрного цвета «под замшу», в который на заводе укладывают силовой кабель, но на практике он явно предназначен для хранения неиспользуемых съёмных кабелей.

Конструктивное исполнение модели Chieftec BPS-750C2 также покажется большинству привычным: надёжный прочный корпус из стали, крупный, 140-мм вентилятор на нижней плоскости закрыт декоративной решёткой, вентиляционные отверстия на внешней плоскости, там же, где расположен выключатель и разъём подключения силового кабеля.

Особенностью данной модели можно назвать покрытие корпуса: это не гладкий лак, не эмаль, это краска объёмного напыления с характерной «шершавой» структурой.

Разъёмы для подключения съёмных кабелей расположены в непосредственной близости от отверстия, из которого выходят интегрированные кабели. Всего таких разъёмов шесть, два из них предназначены для подключения кабелей питания PCI-E, и остальные четыре — для питания периферии.

Питающие разъёмы модели Chieftec BPS-750C2 представлены следующим набором:

Один несъёмный 20+4-контактный разъём питания материнской платы, 550 мм
Два несъёмных 8 (4+4)-контактных разъёма питания ATX12V/EPS12V, 550 мм
Два модульных 8 (6+2)-контактных разъёма питания PCI-E, 550 мм
Два модульных кабеля с тремя разъёмами питания SATA, 550 мм + 150 мм + 150 мм
Модульный кабель с двумя 4-контактными разъёмами питания периферии (Molex) и 4-контактным разъёмом питания Floppy, 550 мм + 150 мм + 150 мм
Модульный кабель с двумя 4-контактными разъёмами питания периферии (Molex), 550 мм + 150 мм

Все кабели выполнены качественно и заключены в экранирующую оплётку. Длина кабелей, как видите, достаточна для использования с корпусами любых типоразмеров.

Пришло время снять кожух и изучить конструкцию блока питания.

Первичное преобразование БП выполнено по однотактной схеме с большим электролитическим конденсатором ёмкостью 390 мкФ и рабочим напряжением 400 В, для каналов +5 В и + 3,3 В применены эффективные преобразователи DC-DC, отдельно вынесена плата модуля защиты.

Обратите внимание на небольшие размеры радиаторов инвертора и выпрямителя: производитель даже не посчитал нужным применять в этой конструкции традиционные сложные профили с дополнительными рёбрами, поскольку высокий заявленный КПД оставляет совсем немного мощности на побочное тепловыделение, с которым, в свою очередь, превосходно справится большой, 140-мм вентилятор. Разводка и экранировка выходных кабелей питания, пайка компонентов, изоляция, крепёж выполнены безупречно

Схемотехника

Блок питания Corsair CV550 выполнен на ОЕМ платформе HEC. Основой является схема групповой стабилизации – в последние пару лет многие бренды даже в бюджетных сериях переходят на DC-DC преобразователи, и видеть устаревший вариант стабилизации непривычно. Но, возможно, это скажется на более низкой стоимости, в принципе схема классическая и с её помощью также достигается хороший уровень стабилизации напряжений.

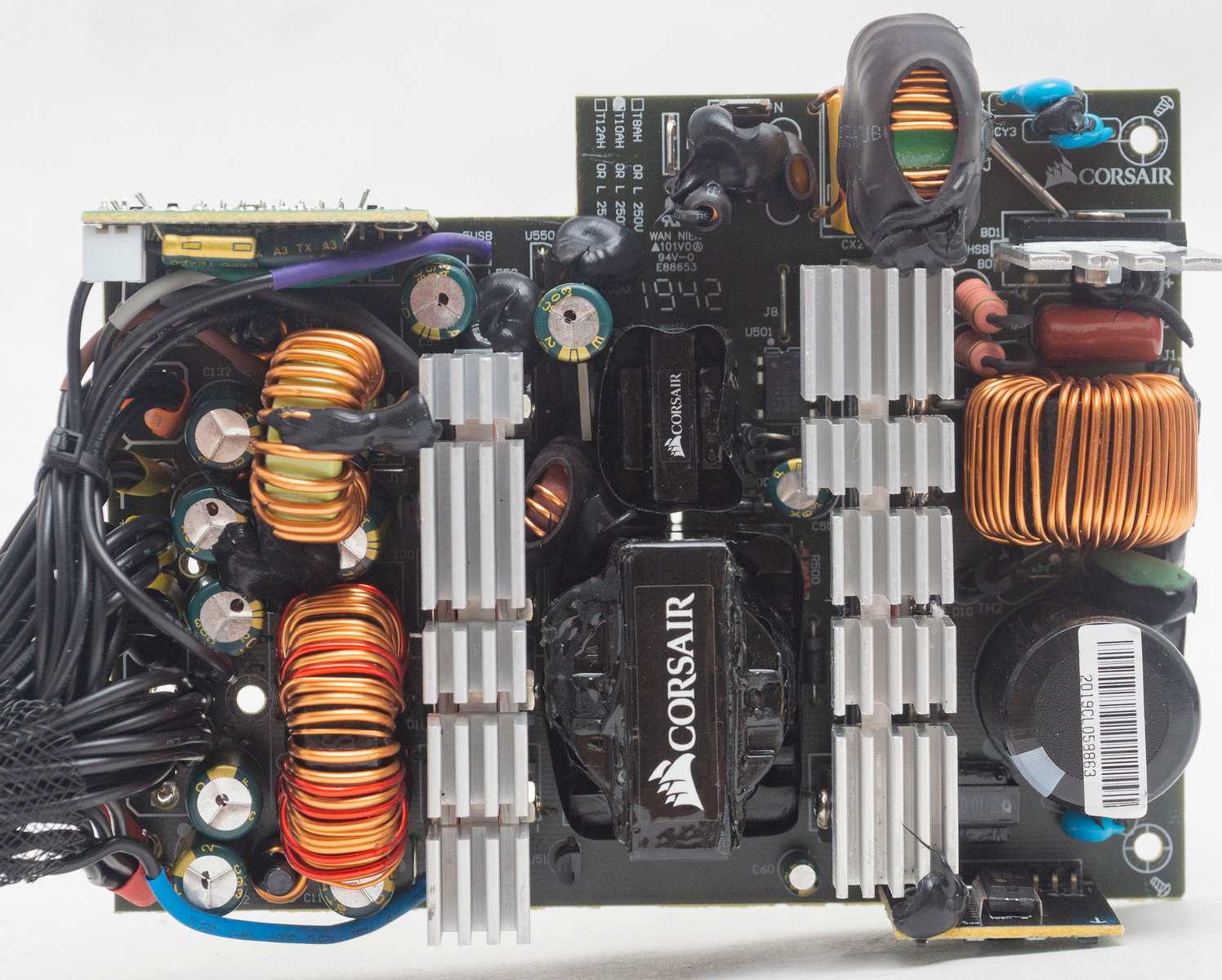

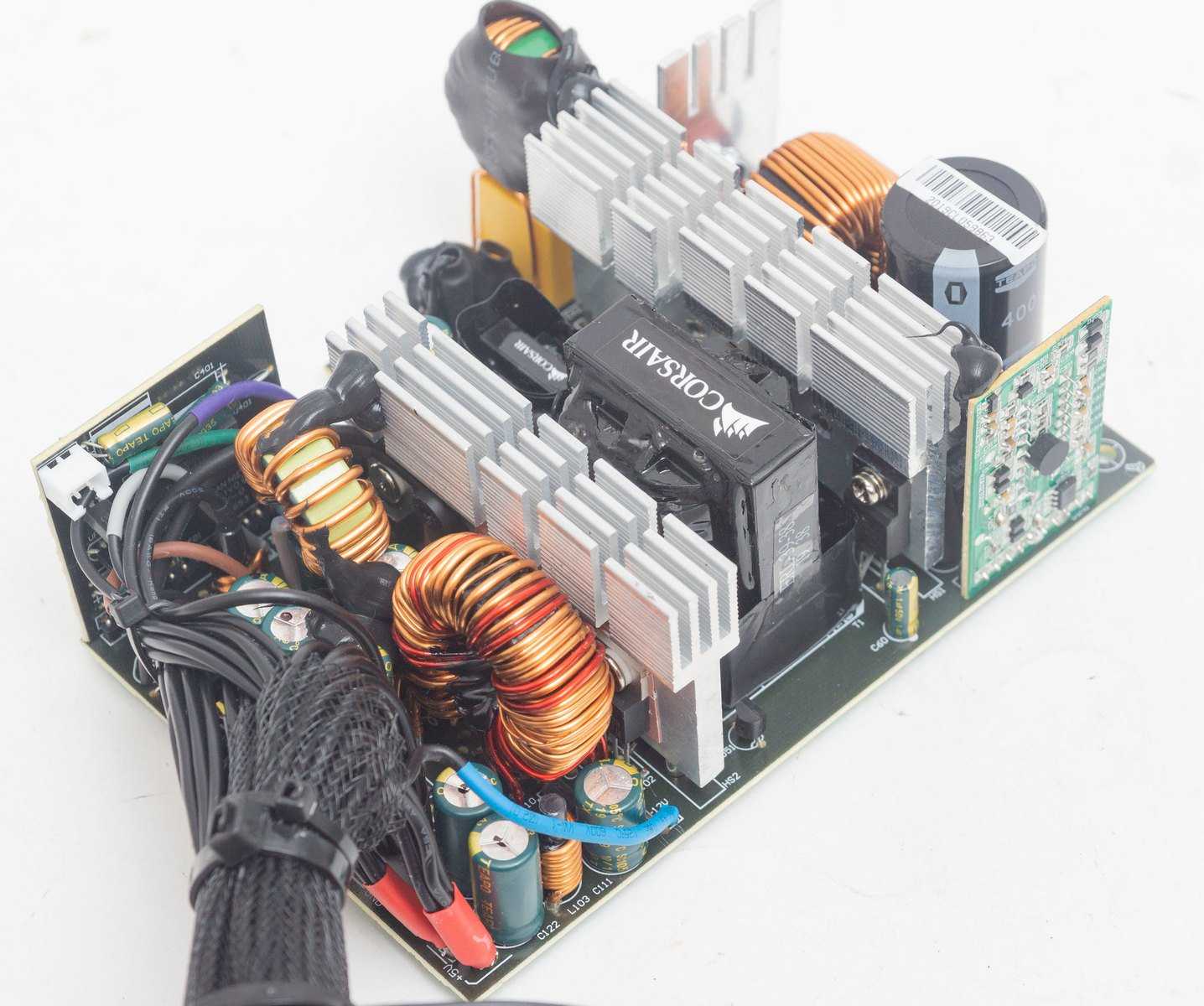

Компоновка элементов очень плотная — сказывается укорочение корпуса, и наличие крупных комплектующих может затруднять их вентиляцию. С другой стороны, большие размеры радиаторов и дроссельных катушек позволяют эффективно отводить тепло.

На входе мы видим наличие полноценного EMI-фильтра.

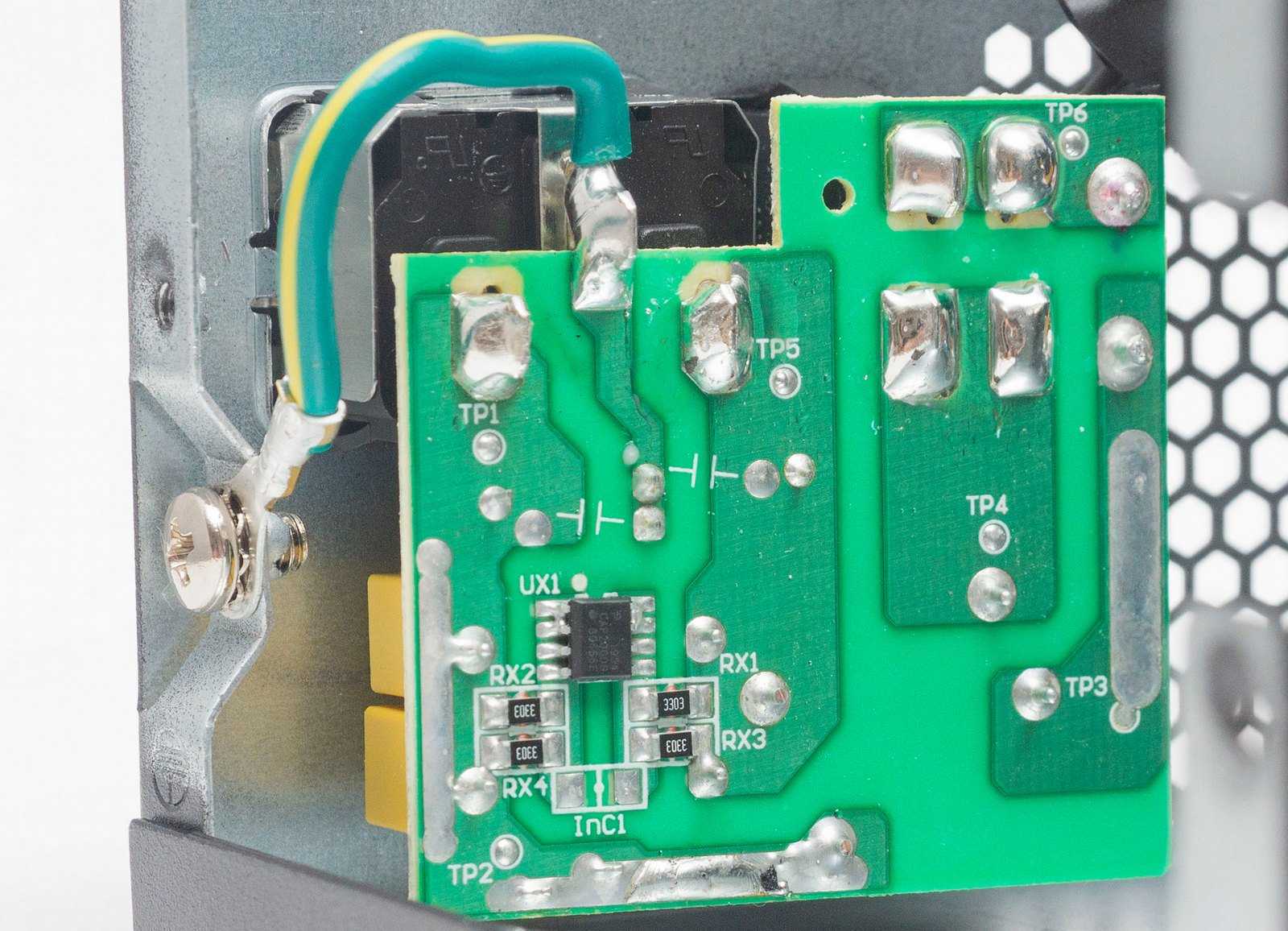

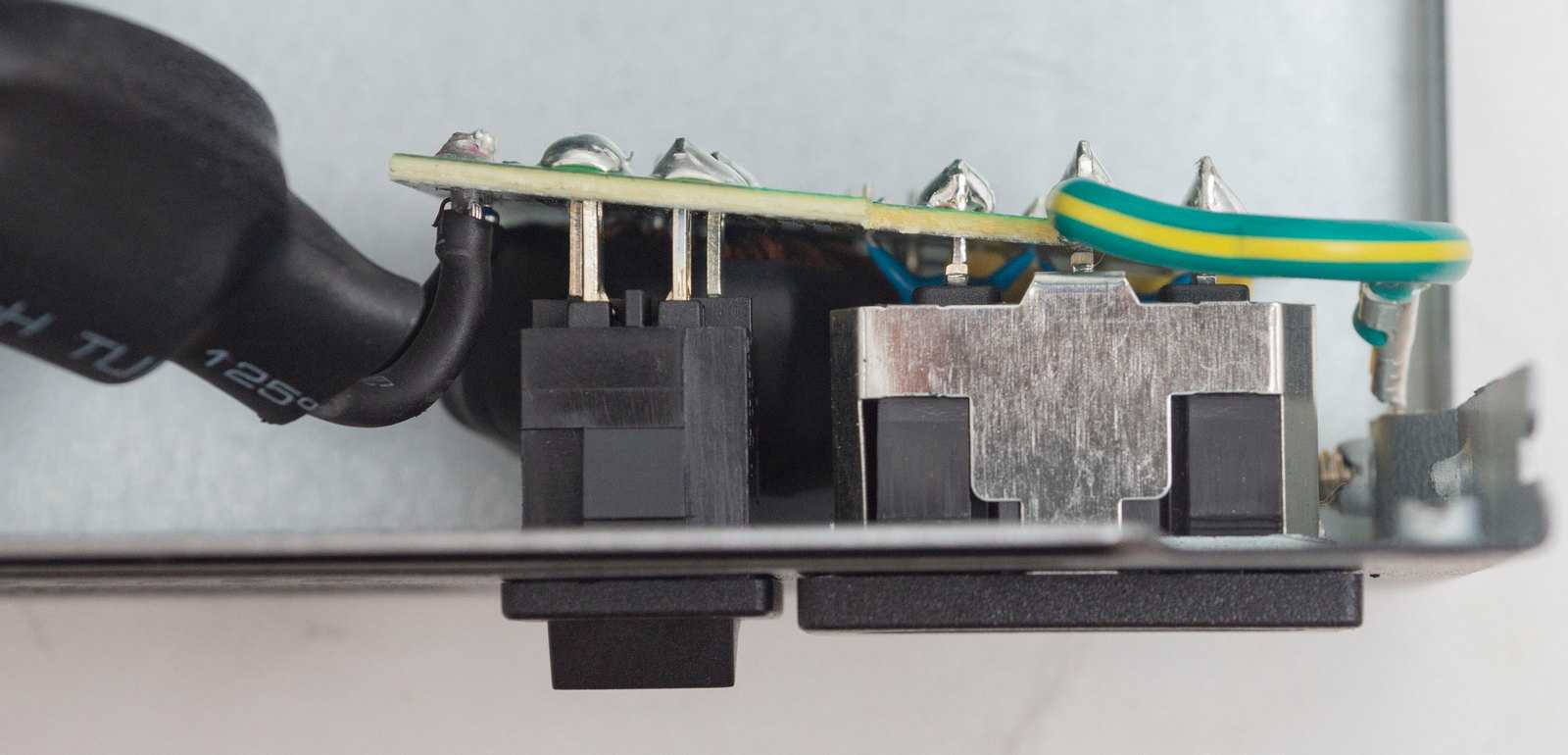

На входной розетке отдельная плата с двумя Y-конденсаторами, двумя X-конденсаторами и дросселем в термоусадке.

Также на плате присутствует чип CAP200DG с резисторами, разряжающими конденсаторы после отключения питания. Плата закрывается диэлектрической прокладкой.

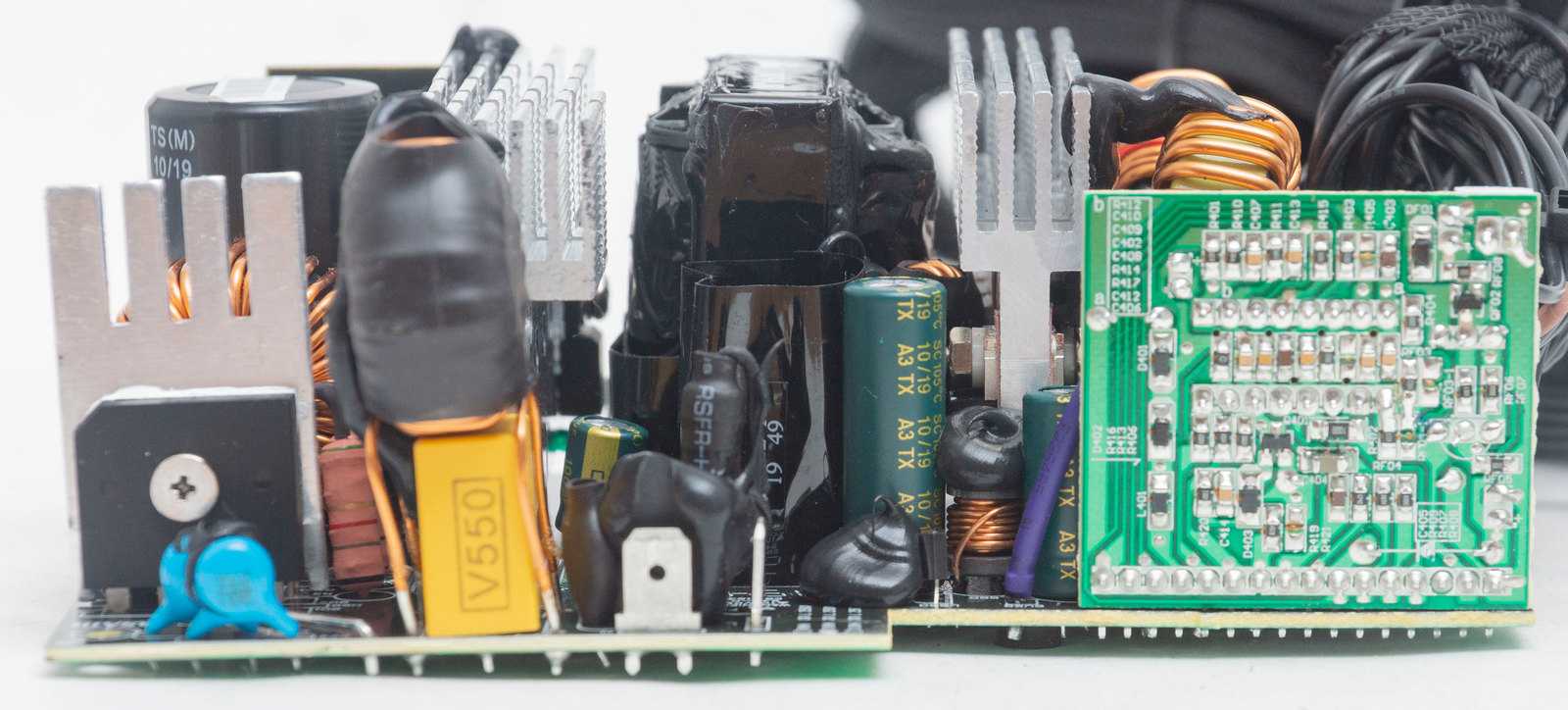

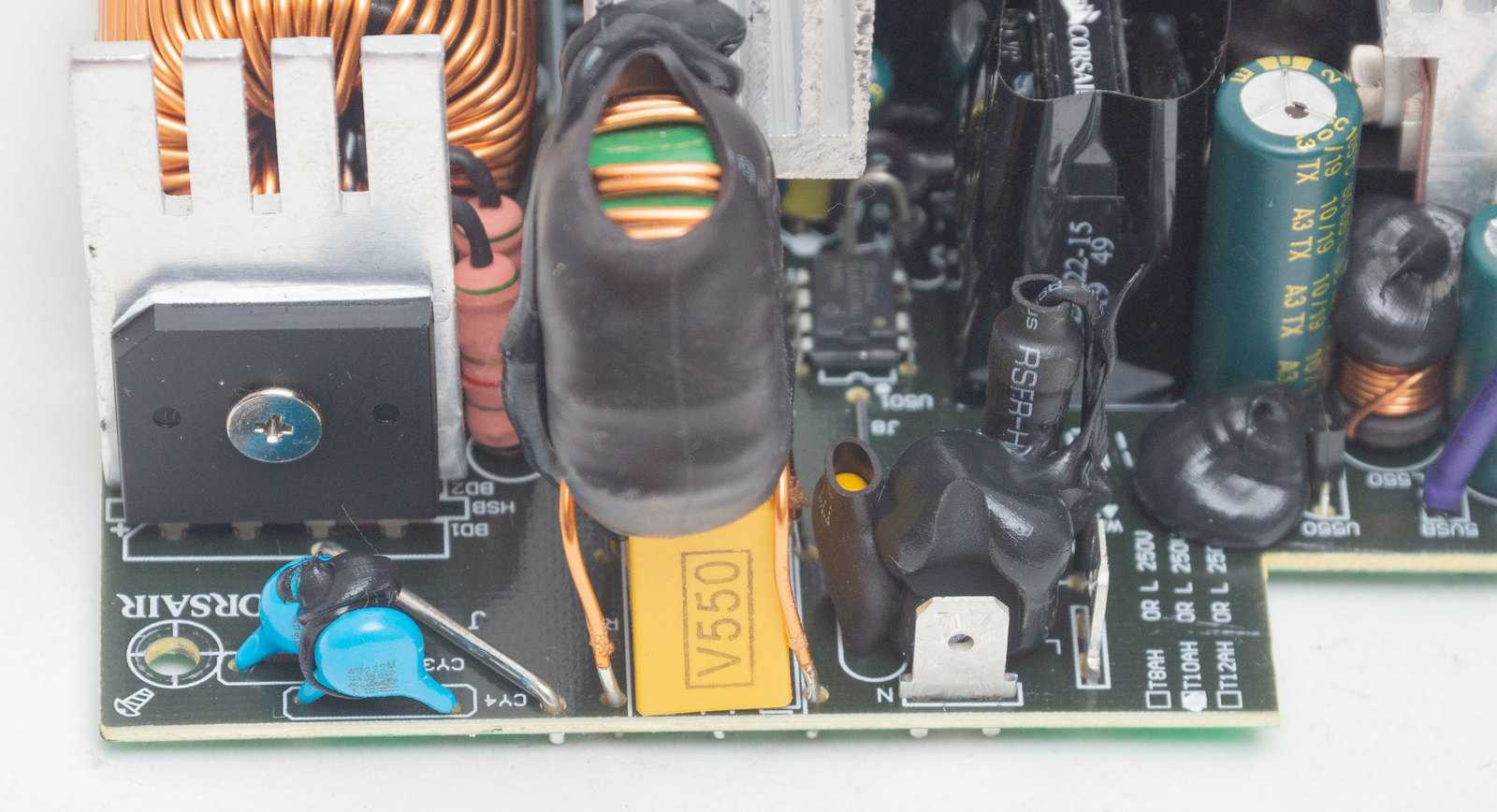

Следующее звено фильтра разместилось на основной плате – пара Y-конденсаторов, Х-конденсатор и дроссель над ним. Подобная двухэтажность также часто встречается в последнее время. В наличии варистор и плавкий предохранитель для защиты самого блока питания.

Диодная сборка прикручена к собственному радиатору, маркировка не видна.

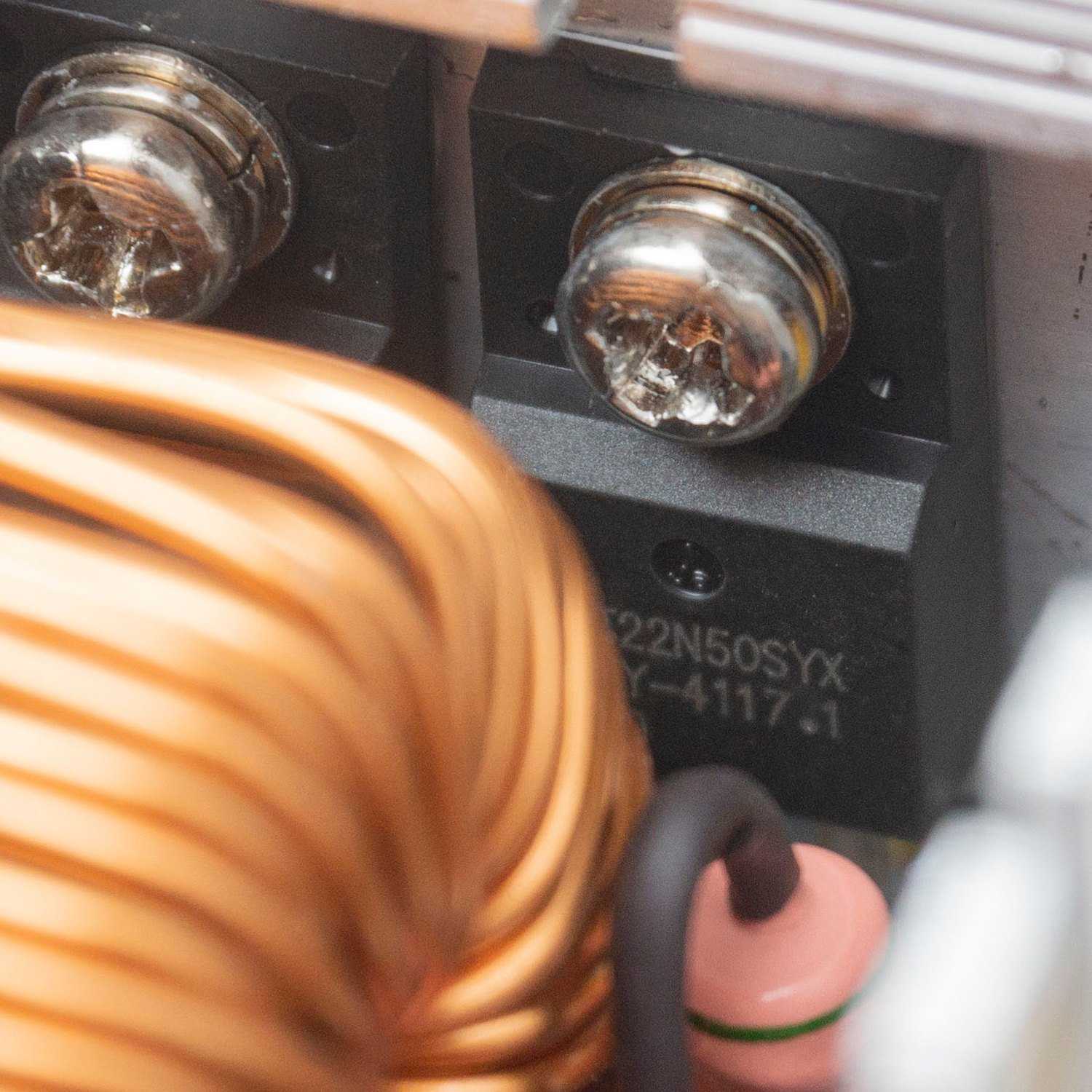

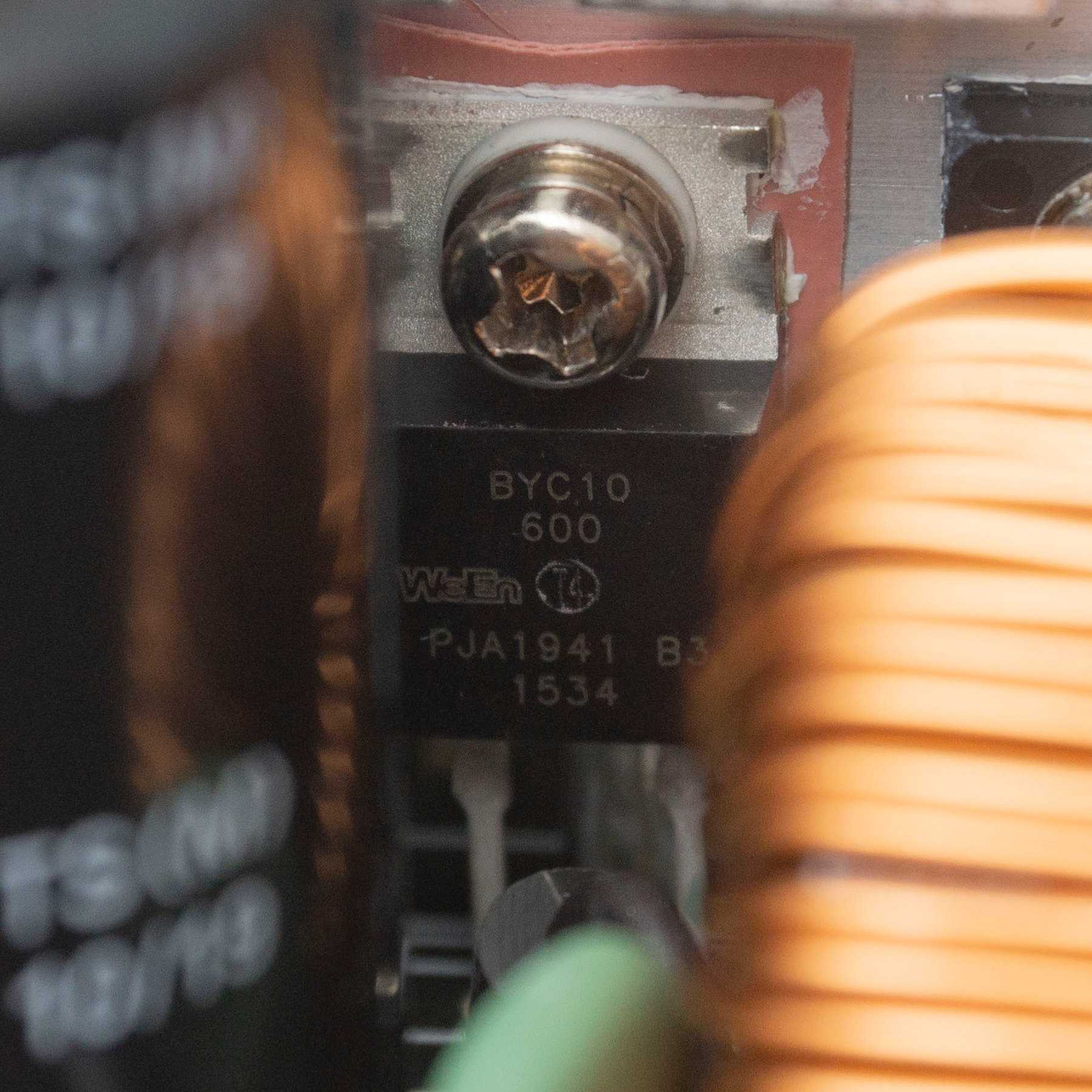

Далее находится массивный дроссель APFC, расположенный перпендикулярно радиатору, охлаждающему силовые элементы корректора и ключи первичного преобразователя – диод WeEn Semiconductors BYC10600, рассчитанный на 600 В и 10 А, и четыре транзистора 22N50 по 500 В, 22 А.

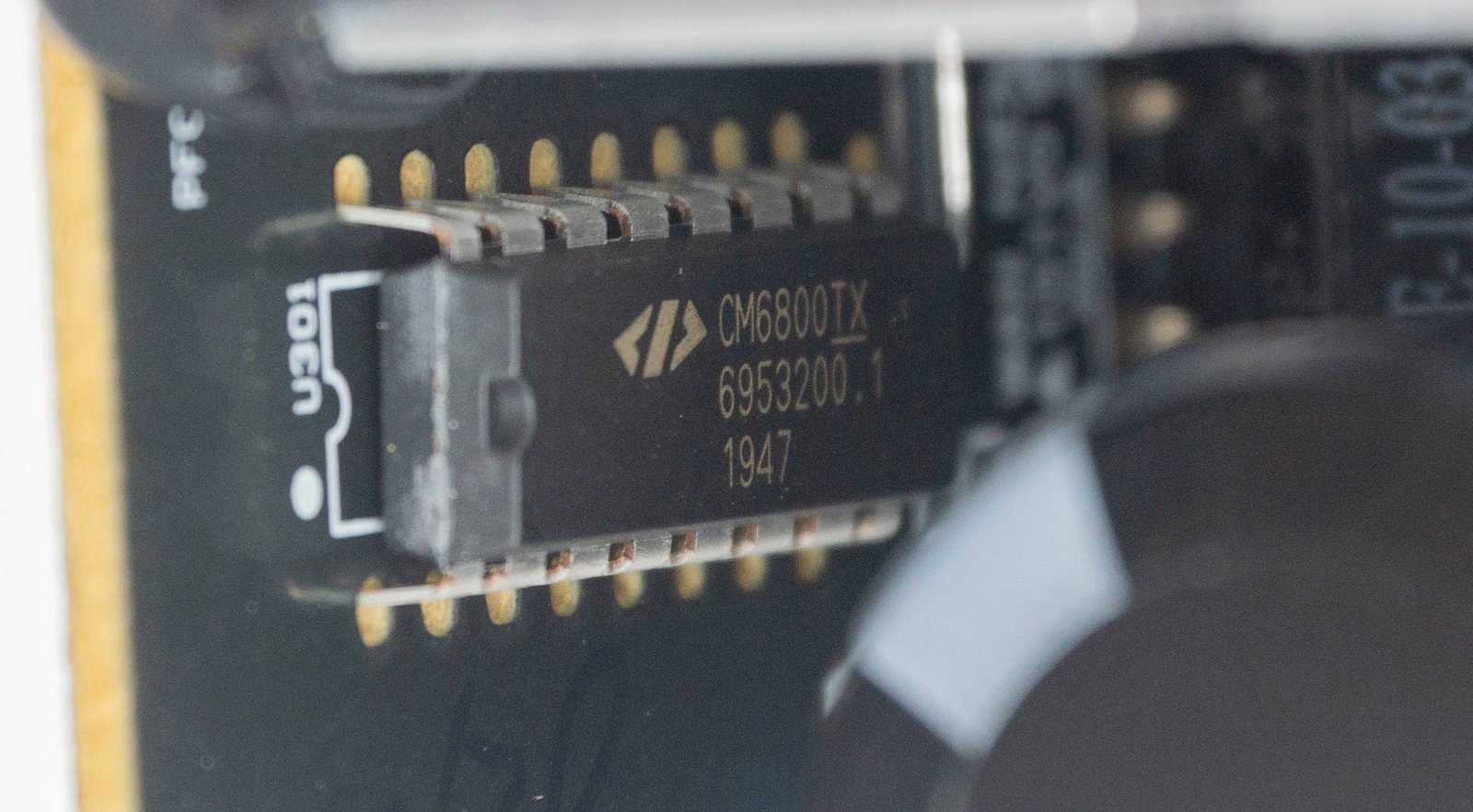

Рядом на дополнительной вертикальной плате находится контроллер CM6800TX, с обратной стороны — еще один с нечитаемой маркировкой.

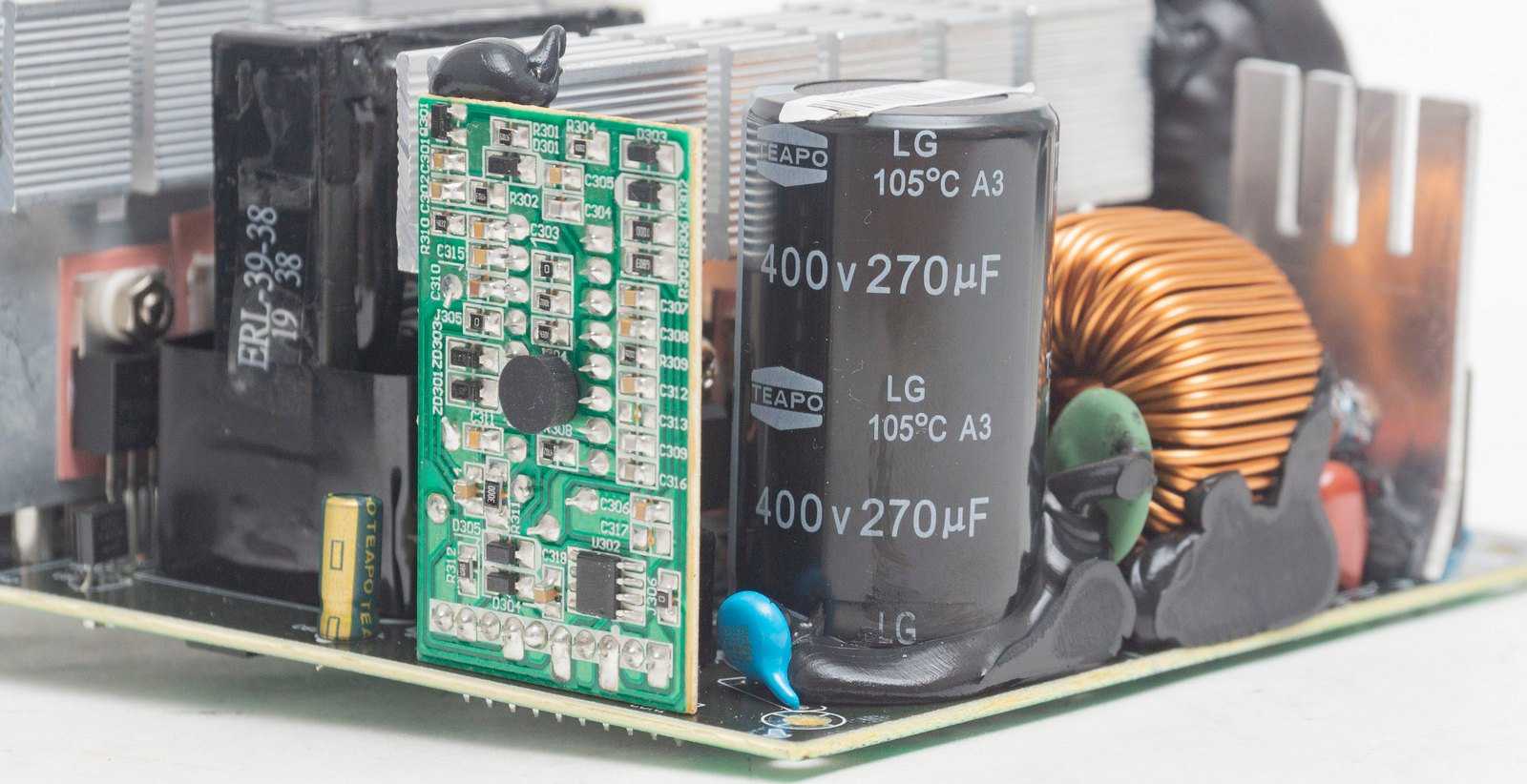

Сглаживающий высоковольтный конденсатор производства тайваньской Teapo высокотемпературной серии 105 °C, ёмкостью 270 мкФ рассчитан на напряжение 400 В. Емкость для пятисотваттного БП минимальная, обычно устанавливают по 330 мкФ.

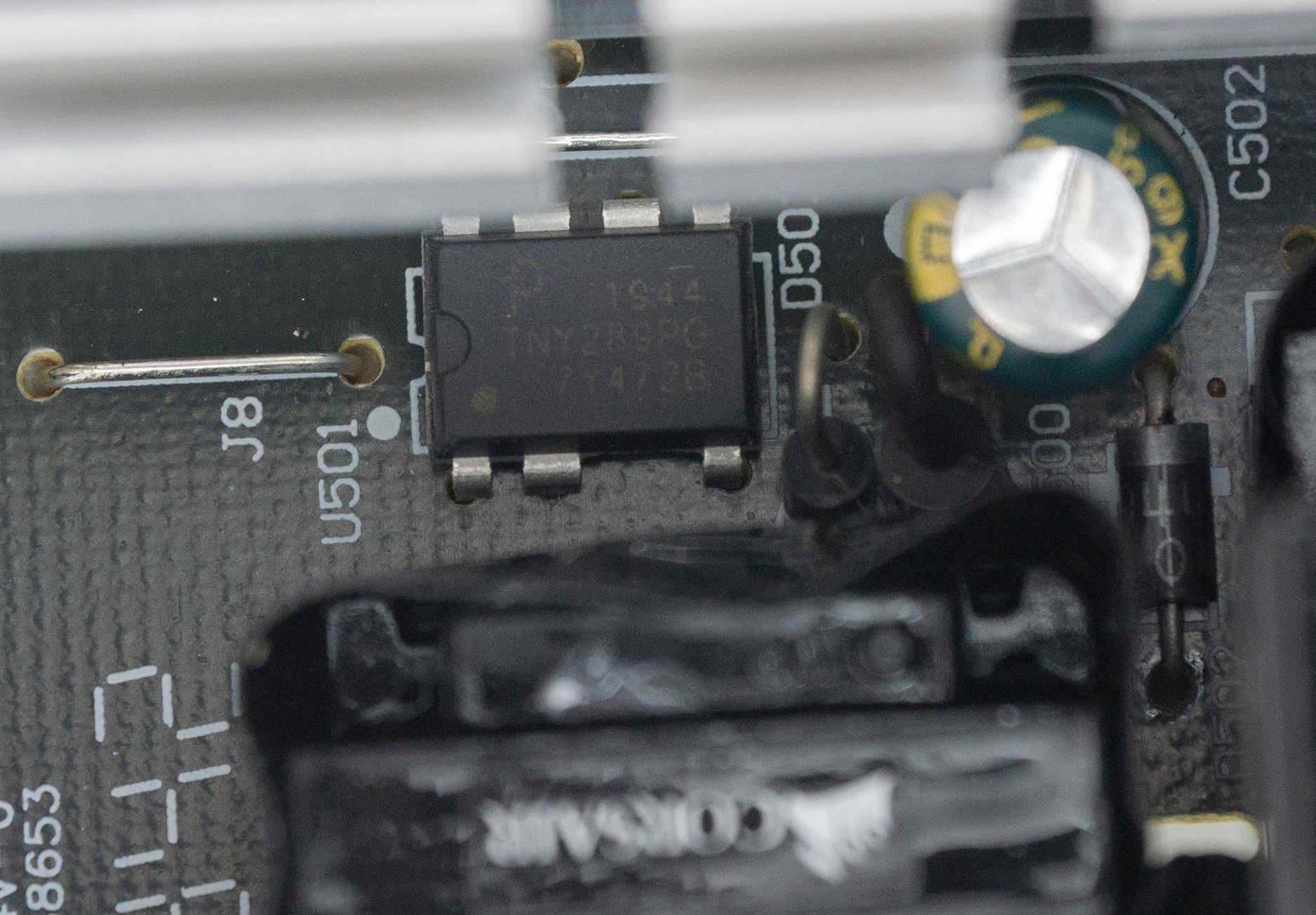

За дежурное питание отвечает контроллер TNY289PG, в дежурке установлен высокотемпературный конденсатор, также Teapo.

Следующий радиатор охлаждает восемь диодов, прикрученных с двух сторон: четыре PS30U45CTR для линий +3,3 В и +5 В и четыре PFR30L60CTR для линии +12 В.

Стабилизация групповая: большая катушка индуктивности для каналов +5 В и +12 В, меньшая — для канала +3,3 В.

Фильтрация помех на выходе – все те же высокотемпературные конденсаторы Teapo в небольшом количестве.

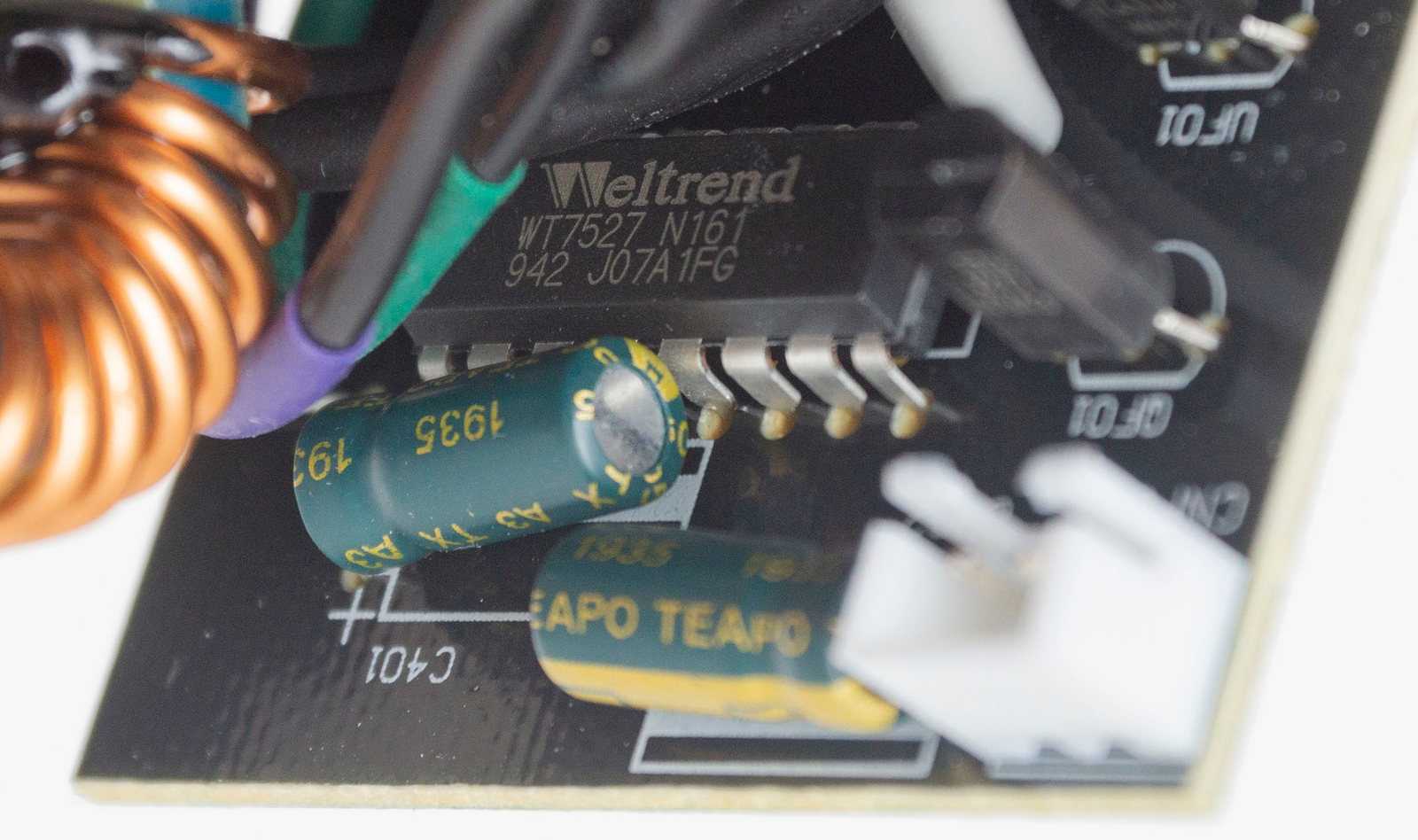

На еще одной вертикальной плате размещен супервизор Weltrend WT7527, он занимается контролем выходных напряжений, защищает от перегрузок и коротких замыканий. К этой же плате подключается вентилятор.

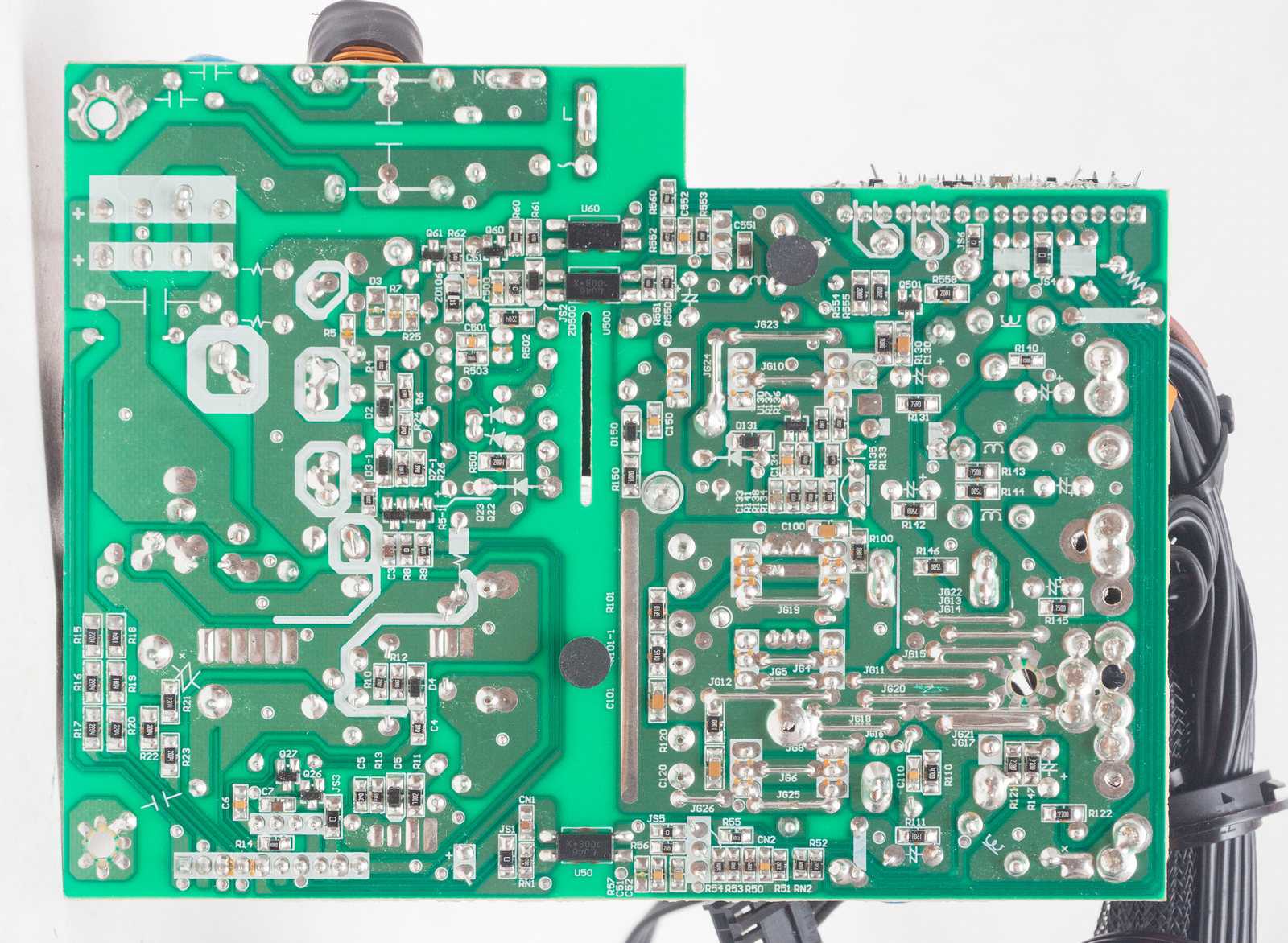

Обратная сторона платы выполнена аккуратно, имеются усиленные перемычками дорожки, следов несмытого флюса не замечено. В целом вся сборка выполнена аккуратно.

⇡ Результаты тестирования

Заполняем параметры нагрузки тестового стенда согласно маркировке модели.

Результаты испытаний в автоматическом кросс-нагрузочном режиме показали превосходную стабильность выходных напряжений по каналам +12 В, +5 В и +3,3 В при любом сочетании нагрузки, при этом отклонения в реально рабочих диапазонах не превысили 3%.

Прогон режимов статической нагрузки с ручной регулировкой, проведённый в процессе снятия характеристик для построения графика КПД, продемонстрировал достаточно высокую стабильность выходных напряжений, при этом для каналов +12 В отклонения были минимальными даже при максимальной нагрузке (не более процента-двух), а для каналов +3,3 В и 5 В в любых режимах они не вышли за пределы предписываемых стандартом ±5%.

График зависимости КПД от уровня нагрузки, построенный по результатам пошаговых замеров, полностью подтвердил соответствие блока питания Chieftec APS-850CB заявленной сертификации 80PLUS Bronze.

Итоги

Блок питания Chieftec APS-850CB, судя по данным московской онлайновой розницы, стоил на момент написания статьи в среднем 3 700-3 800 рублей, что для модульной 850-Вт модели с сертификатом 80PLUS Bronze можно смело назвать весьма привлекательным предложением.

Стоит обратить внимание не только на д остойные заявленные характеристики, полностью подтверждённые тестированием, но и
на такие плюсы модели Chieftec APS-850CB, как две шины питания +12 В, внушительное время наработки на отказ, а также поддержку четырёх разъёмов питания PCI-E (два 8-контактных и два 6-контактных). уже рассматривали
новая серия

уже рассматривали
новая серия

Заключение

Блок питания Cougar VTE 600W хорошо показал себя в процессе подготовки обзора. Его результаты в тесте зависимости напряжения основных линий питания от нагрузкивыглядят весьма достойно. Отличная стабилизация линии +3,3 В, не проседающее ниже номинала напряжение линии +5 Ви хорошее удержание линии +12 Вс отклонением менее 1% — хороший результат. Блок питания по праву носит отметку энергоэффективности 80PLUS Bronze, показывая высокий КПД при 40-50% мощности. Опасения вызывает только примененный вентилятор малоизвестного бренда, но здесь всё расставит на свои места только проверка временем. Учитывая достаточно агрессивную (по отношению к конкурентам, а не к покупателю) ценовую политику компании Cougar, на отечественном рынке блок питания потенциально может выйти в топ продаж в сегменте цен около 3 000 рублей. Ближайшие по стоимости конкуренты с сертификатом 80PLUS Bronzeв виде Aerocool KCAS 600W, Deepcool DA 600W, Chieftec Force 650W, Xilence Performance A+ XN062 630W выходят чуть дороже и/или технологически немного уступают Cougar VTE 600W.
