Обзор и тестирование блока питания super flower leadex iii gold argb 750w

Вентилятор и подсветка

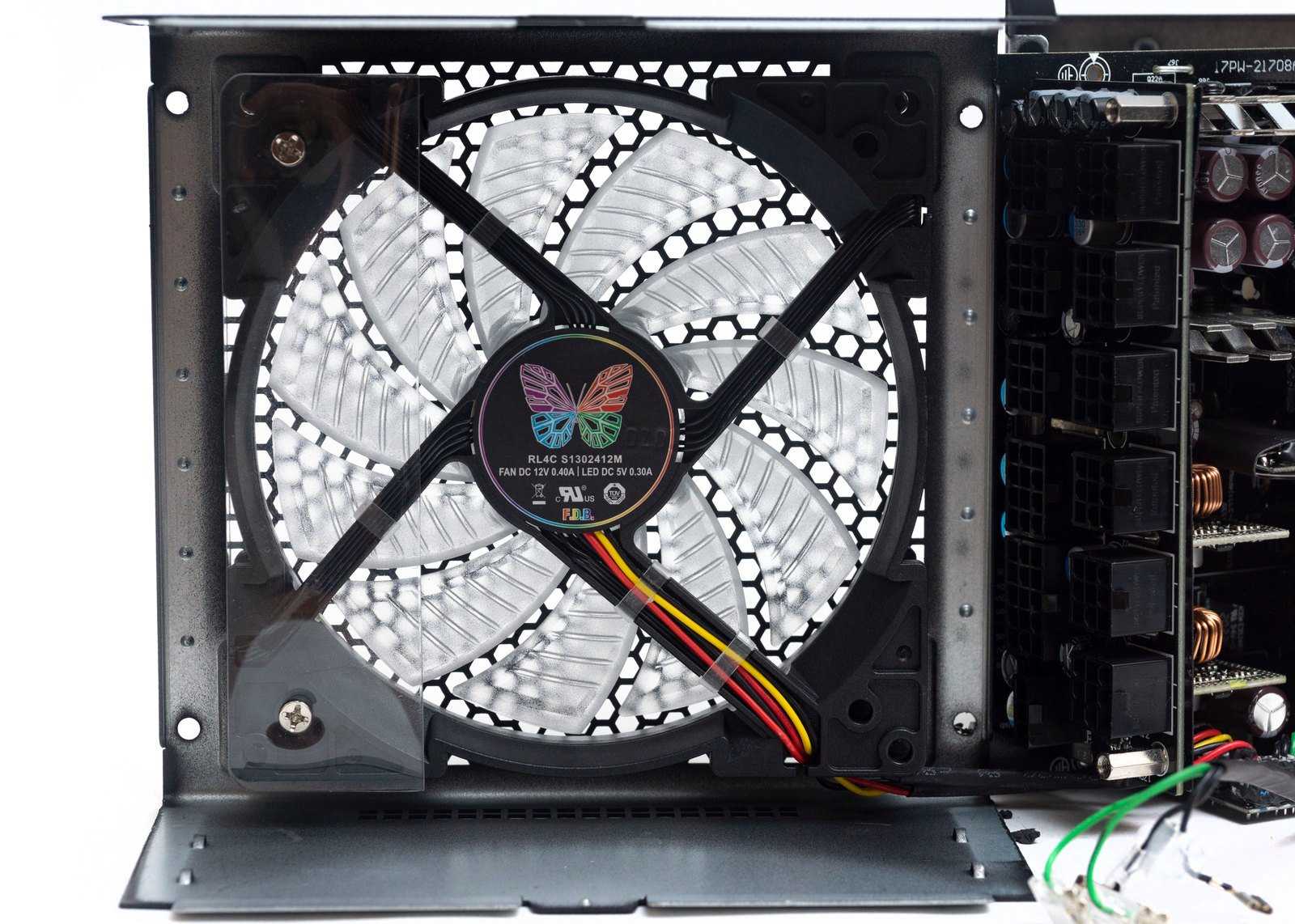

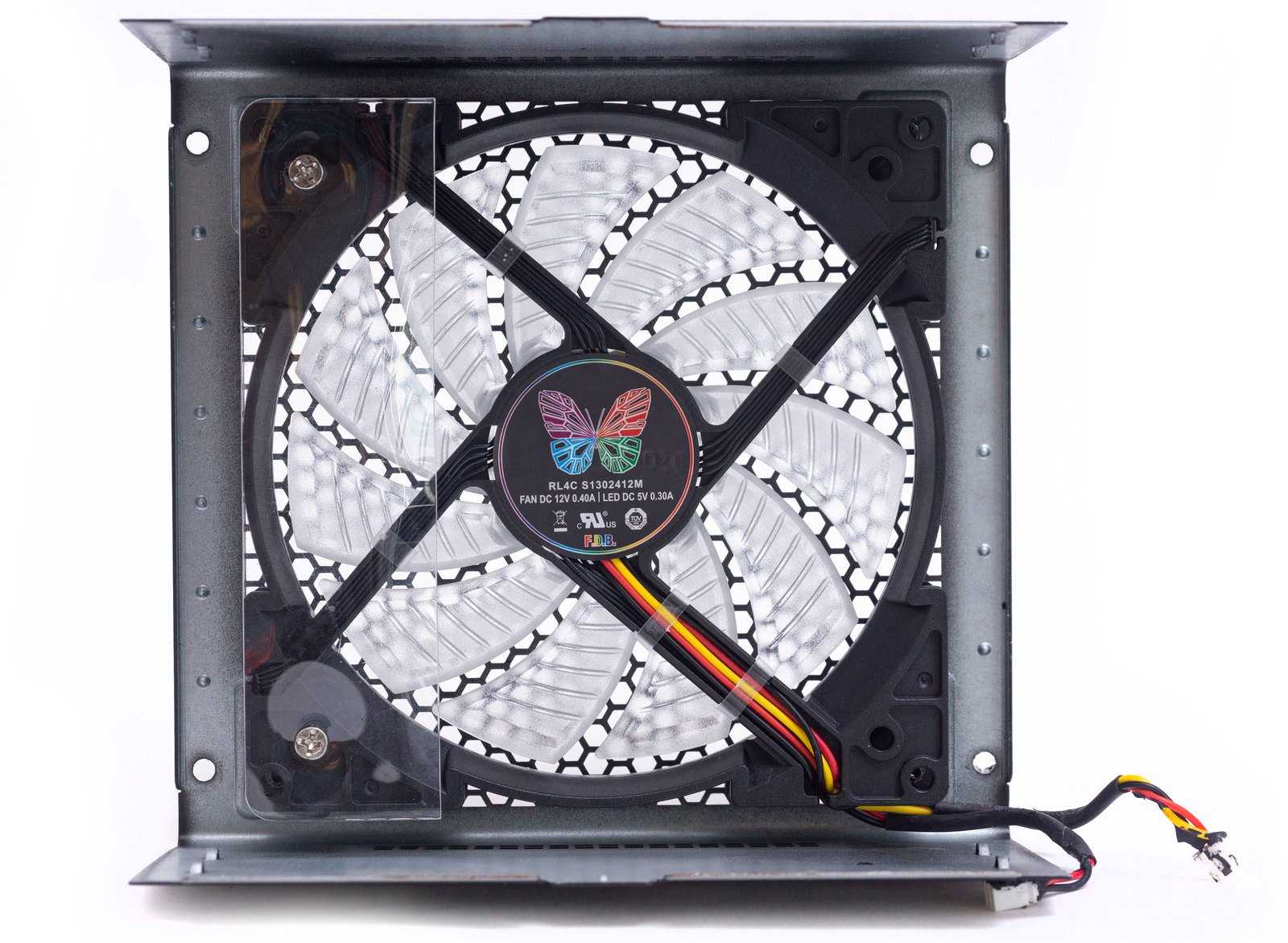

Для охлаждения используется фирменный вентилятор RL4C S1302412M на основе гидродинамического подшипника, на крыльчатке нанесены поперечные полосы для улучшения воздушного потока.

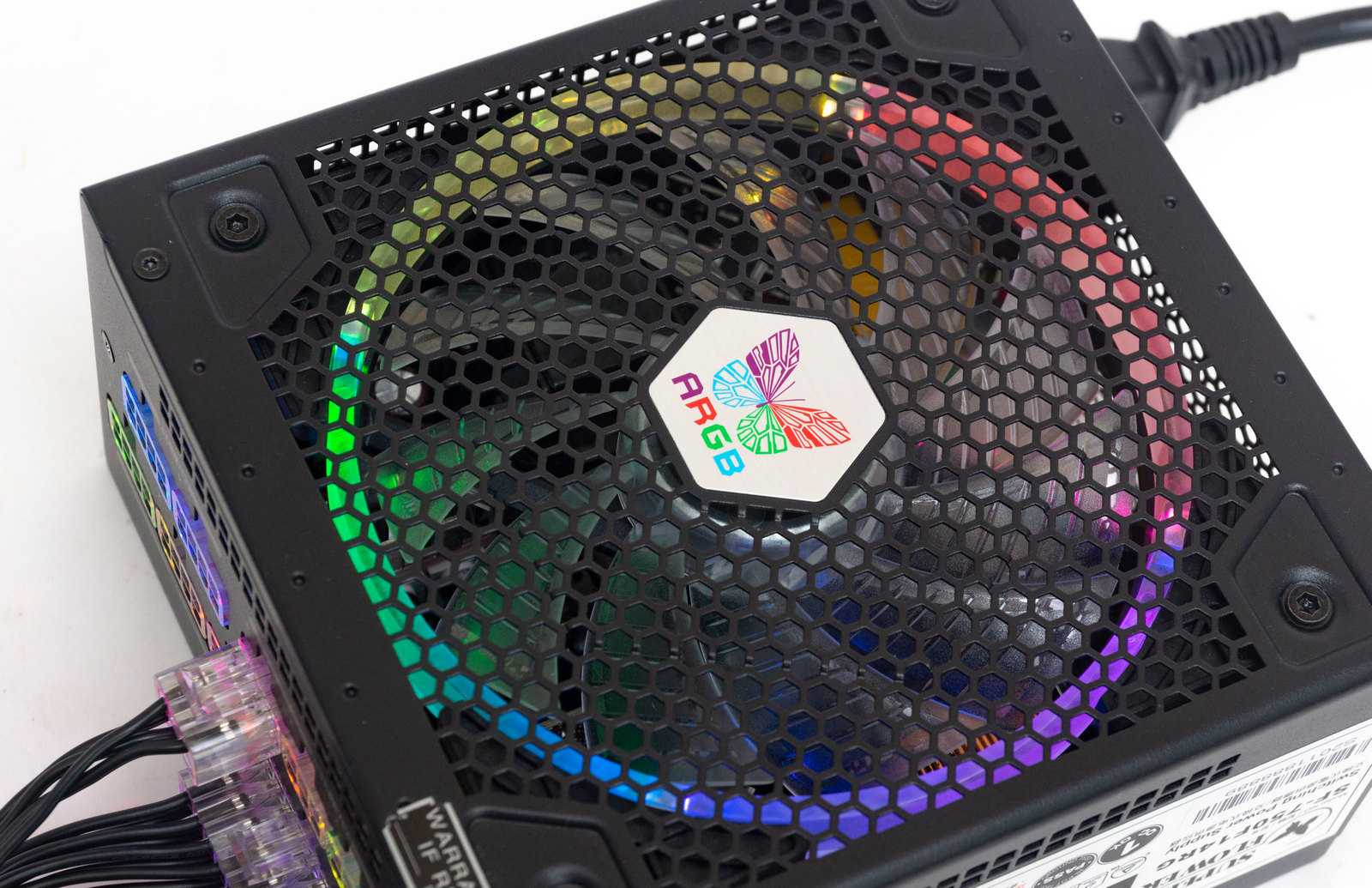

Светодиоды размещены в основании крыльчатки и в кольце рамки корпуса. Наиболее ярко светится именно кольцевая подсветка, сами лопасти подсвечиваются меньше.

Вращаться в ECO-режиме вентиляторы начинают с нагрузки выше 400 Вт или при повышении температуры свыше 58-60°С, при понижении температуры до 45°С вентиляторы отключаются. С ростом нагрузки обороты растут до максимальных 1800 об/мин. Вентилятор оказался немного шумным, при старте демонстрируется 36-38 дБ и с ростом оборотов шум растет до 42 дБ. Возможно это особенность именно нашего экземпляра, ранее протестированные блоки питания с этой же моделью вентилятора были абсолютно тихими.

В активном режиме вентиляторы работают на 800 об/мин и после 400 Вт начинают увеличивать обороты. На минимальных оборотах — все те же 36-38 дБ.

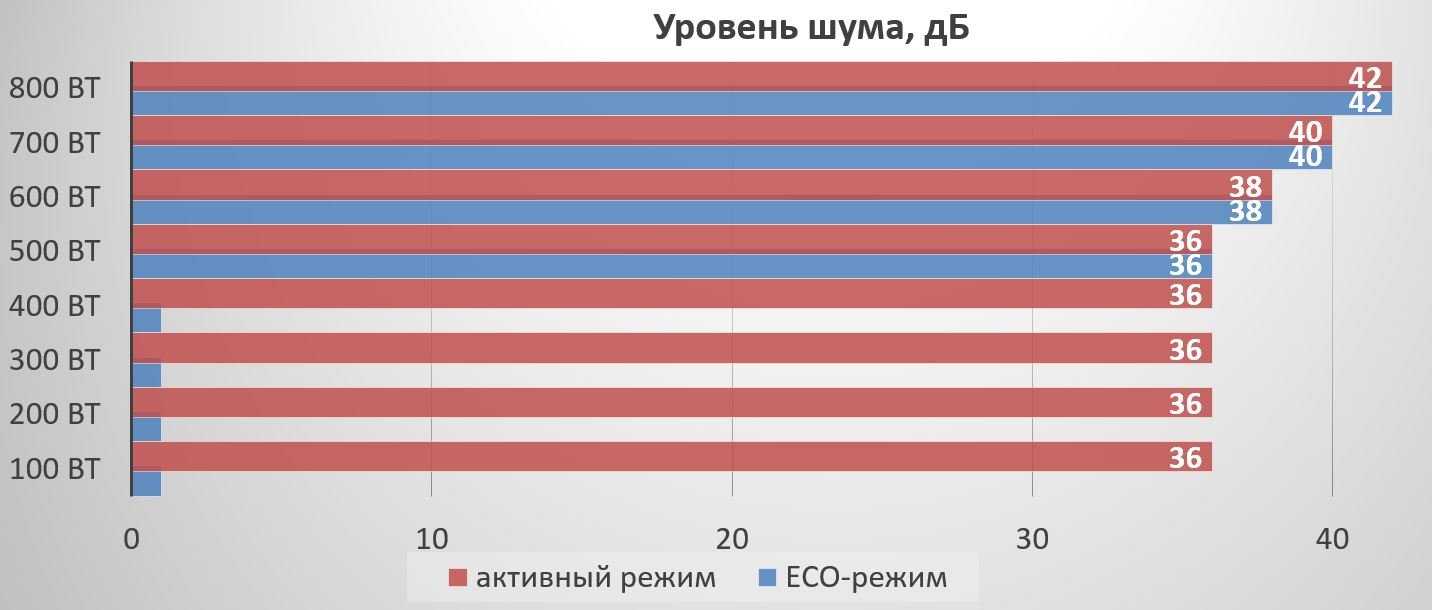

При выключенном вентиляторе заметен незначительный шум от электроники БП в виде цыкающего шипения или потрескивания. Но слышен только с близкого расстояния, при работающем вентиляторе он перекрывается шумом самого вентилятора. Возможно, это особенность нашего экземпляра, у других пользователей или в прочих обзорах, данная проблема не проявляется.

16 режимов подсветки переключаются последовательно нажатием кнопки на корпусе. Все режимы можно увидеть в таблице:

Основная дизайнерская фишка данной модели — это подсветка, кроме крыльчатки вентилятора, еще и разъемов для модульных кабелей. Выполнены они и колодки на кабелях из прозрачного пластика. Подсвечиваются достаточно ярко и в корпусе будут выглядеть оригинально, если БП не закрыт специальным кожухом. Подсветку вентилятора при нижнем расположении блока питания в корпусе мы практически не видим, а панель с разъемами будет хорошо заметна.

Спецификация

При взгляде на сухие цифры спецификации создается впечатление, что VTE 600W принципиально отличается от серий STE и STX только наличием «бронзового» сертификата 80PLUS, нона самом делев схемотехническом плане изменения существенные.

  • P/N: CGR BS-600;
  • Модель: VTE 600W;
  • Номинальная мощность: 600 Вт;
  • Цвет: черный;
  • PFC: Active;
  • Модульная система кабелей: нет;
  • Коннекторы: 24-pin — 1 шт., CPU 8-pin — 1 шт., MOLEX4-pin — 2 шт., SATA — 6 шт., PCI-E 8-pin — 2 шт.;
  • Входной ток: до 10 / 6 А;
  • Входное напряжение: 100 В — 240 В переменного тока с частотой 50/60 Гц;
  • Эффективность: 80PLUS Bronze;
  • Защита: OVP, UVP, SCP, OCP, OPP;
  • Система охлаждения: тихий 120-мм вентилятор с контролем оборотов в зависимости от температуры;
  • Рабочая температура окружающей среды: от +10 до +40 градусов Цельсия при относительной влажности до 85%;
  • Размеры без кабелей (Ш / В / Д): 150 мм x 140 мм x 86 мм;
  • Срок гарантии: 1 год.

Официальная страничка: http://www.cougar-gaming.ru/.

Таблица с информацией о максимально допустимой нагрузке по основным линиям питания:

Максимальная мощность Cougar VTE 600W — 600 Вт, при этом заявлено, что блок питания способен выдать мощность по линии +12 В до 540 Вт, а в совокупности по +3,3 В и +5 В — до 150 Вт.

В детализации по предельному току нагрузки:

  • по линии +12 В до 45 А;
  • по линии +5 В до 20 А;
  • по линии +3,3 В до 16 А;
  • по линии +5vsb до 2,5 А;
  • по линии -12 В до 0,3 А.

Внешний вид

Стандартный призматический корпус окрашен в черный цвет.

Лицевая и нижняя панель почти полностью покрыта перфорацией в виде сот. Также на тыльных боковых гранях на уровне вентилятора имеются полосы с квадратной перфорацией в два ряда.

По центру нижней панели находится крупная цветная вставка с логотипом бренда (бабочка).

На левой боковой грани присутствует наклейка с нагрузочными характеристиками, а также наклейки об удачном прохождении изделием заводского тестирования.

На лицевой стороне, кроме тумблера включения, находится тумблер переключения в ECO-режим, при котором вентиляторы будут работать в полупассивном режиме. Такие переключатели все чаще стали добавлять практически все бренды для своих моделей БП с полупассивным охлаждением. Это некий тренд в последнее время.

Еще одна кнопка переключает RGB-подсветку. Всего имеется 16 различных режимов, которые переключаются по кругу последовательно.

На тыльной панели в два ряда разместились разъемы для подключения модульных кабелей. Сверху два разъема на 12 и 15 контактов для основного кабеля. Все остальные разъемы по 9 контактов: три по три. Они подписаны как универсальные, в любой можно подключать хоть CPU, хоть VGA или SATA кабели. Такая универсальность без конкретной привязки удобна для наиболее выгодного размещения кабелей. Отдельно в углу находится 3-пин разъем для кабеля синхронизации подсветки.

Тестирование

Тестовый стенд позволяет нагружать линию +12 В с шагом в 100 Вт. Линии +3.3 В и +5 В подключались к постоянной нагрузке в 50 Вт.

По требованиям стандарта ATX12V отклонение не должно превышать 5%. Таким образом, норма для линии +12 В лежит в пределах от +11.4 до +12.6 В.

Отклонения по всем линиям укладываются в 1%, это практически идеальные показатели. Только на линии +12 В изначально напряжение немного превышает данное значение в 1%. По остальным линиям производителю даже не пришлось завышать напряжения без нагрузки – просадки минимальны.

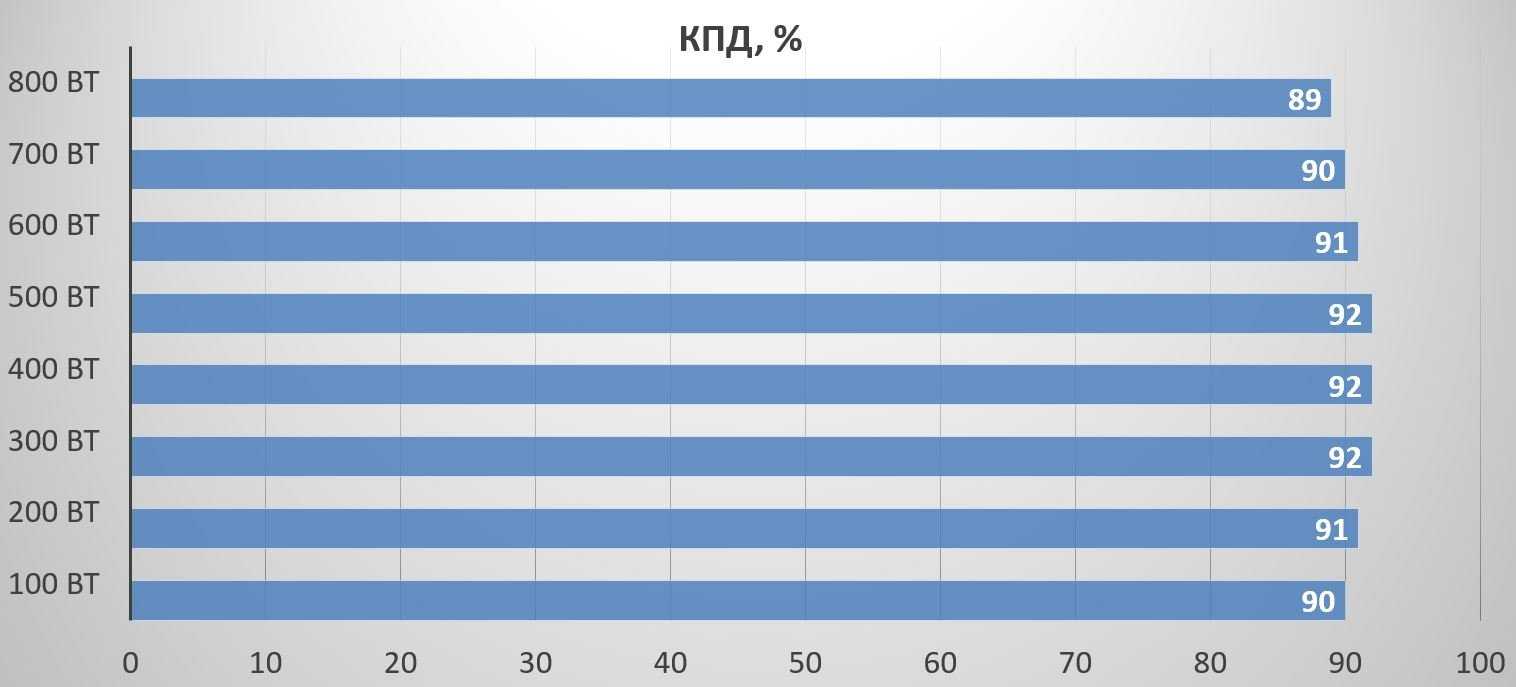

Уровень КПД полностью соответствует стандарту 80 PLUS Gold для 230 В, максимальные 92% демонстрируются при нагрузке в диапазоне от 300 до 500 Вт.

Также была проверена защита от короткого замыкания и перегрузки: при замыкании на любой из линий блок питания благополучно отключался.

Упаковка и комплектация

Блок питания поставляется в цветной коробке из плотного картона с глянцевыми вставками. На лицевой стороне расположено название и фотография белой модели, а также указан сертификат и возможность синхронизации подсветки. Присутствует QR-код для загрузки поддерживаемых моделей материнских плат.

С обратной стороны и на боковых гранях имеется вся необходимая информация об используемых патентованных технологиях, режимах подсветки и работы вентилятора. Таблицы с нагрузочными характеристиками и описанием кабелей и коннекторов нет.

Блок питания запакован в целлофан и зафиксирован демпферами из полиуретана. Все комплектные кабели упакованы в тканевом мешке с клапаном на липучке. В комплекте имеется бумажная инструкция, винты крепления и наклейка с логотипом производителя.

Технические характеристики

  • Модель: SF-750F14RG;
  • Номинальная мощность: 750 Вт;
  • Максимальная эффективность: 90%;
  • Сертификат: 80 PLUS Gold;
  • Поддерживаемые стандарт: Intel ATX 12V V2.32, SSI EPS 12V v2.92;
  • Диапазон рабочих напряжений: 100 – 240 В;
  • Выходы: 3,3 В — 20 А, 5 В – 20 А, 12 В – 62,4 А;
  • Выходная мощность линии +3,3 В и 5 В — 100 Вт;
  • Выходная мощность линии +12 В — 748.8 Вт;
  • PFC: активный;
  • Защиты: OVP, OCP, OPP, UVP, SCP, OTP, SVP, NLO, SIP;
  • Диаметр используемого вентилятора: 130 мм;
  • Тип подшипника: гидродинамический;
  • Подсветка: ARGB +5 В, 16 режимов, синхронизация через 3-пин контакт;
  • Дополнительно: температура окружающей среды — до 50℃;
  • Размеры: 160 × 150 × 86 мм;
  • Вес: 1.54 кг.

Кабели

Всего в комплекте 11 модульных кабелей и сетевой шнур. Все кабели в плоском исполнении из черных проводов калибром 18 AWG.

  • Основной 20+4-пин кабель: 60 см;
  • Два кабеля питания CPU 4+4-пин: 70 см;
  • Три кабеля PCI-E с двумя разъемами 6+2-пин на каждом: 55+15 см.
  • Один кабель SATA на четыре разъема: 55+13+13+13 см;
  • Один кабель SATA на три разъема: 55+13+13 см;
  • Один кабель SATA на два разъема: 55+13 см;
  • Один кабель Molex 4-пин: 55+15+15+15 см;
  • Один кабель в нейлоновой оплетке 3-пин для синхронизации подсветки с материнской платой.

Кабели достаточно мягкие. Все, кроме основного, оснащены универсальными 9-контактными колодками для подключения к БП. Разъемы подписаны белой краской.

SeaBreeze

Зовут: Артур
Возраст: 32 года
Образование: высшее МГУ, кандидат физико-математических наук
(волоконная оптика, физика твердого тела)

Привет всем. Тема айфонов меня заинтересовала за полгода до официального анонса Apple, именно тогда я задумал сделать сайт, посвященный iPhone. Я тогда и не предполагал, что в России сложится, пожалуй, самое дружное сообщество айМаньяков. Сейчас достоверно известно, что российское сообщество первым в мире собралось в количестве около 200 человек – это при том, что ни о каких официальных трубках речи не было.

Мое детство тесно связано с социализмом: родиной стала Куба, где родители помогали возводить гидромелиоративные сооружения (каналы, плотины, дамбы). На рабочем столе папы постоянно был ворох всяческих чертежей, схем, что предопределило мое техническое образование. На физфак МГУ я поступил случайно, потому что со школы мечтал учиться в Бауманке, но… спутал даты экзаменов и опоздал. Гуляя в растройстве по Москве, оказался на Воробьевых горах, где решил подать документы во вступительную комиссию физического факультета. Сочинение я не писал, сразу приняли по результатам экзамена по физике и математике. А зря, у меня были такие шпоры…

В МГУ я проучился в общей сложности 10 лет, получив ученую степень кандидата физико-математических наук, а потом вышел из этой области, оставив после себя 3 мировых открытия в сфере волоконной оптики, какие-то дипломы, гранты, на которые я натыкаюсь раз в год во время уборки дома. Когда меня спрашивают, зачем нужно было писать диссертацию, ведь это все зря. Не зря, отвечаю я, любое высшее образование дает систематический подход к познаванию нового, а если при этом пишется научный труд, то происходит такой задел на будущее, который чувствуется через года.

Тэсса, мой пятимесячный щенок Керри-блю-терьера.

После январского анонса компанией Apple телефона iPhone в 2007 году резко возрос трафик и стал вопрос открытия форума (по-крайне мере, об этом говорил каждый третий), но я не спешил, потому что не имел опыта форумных дел. Я знаю много сайтов, на которых существуют форумы, но нет общения. Мало запустить форум, надо его вырастить.

Вместо этого я тренировался на собачках и кошечках, развивая зоосайт в виде форума на движке vBulletin. Когда мои «зверушки» вышли в ТОП Яндекса и Гугля, в темах стало завязываться общение, проект вышел на окупаемость и, главное, я понял философию форумчан, то был готов взяться за форум айфонса. С этого момента iPhones.ru получил второе рождение.

Российское сообщество росло вместе с Apple, мы следили за новостями, освещали программы, брали интервью, занимались разлочкой, восстанавливали по ночам «кирпичи». С какого-то момента моя основная прикормленная работа в рекламном отделе журналов Vogue/GQ/Glamour стала мешать развитию любимого проекта и я принял решение оставить издательство Conde Nast, где проработал 3 года. Моего ухода никто не понял, потому что как раз за неделю до этого мне неплохо подняли зарплату. Но сердце уже принадлежало не им, а этой алюминиевой железяке стоимостью 20 тыщ рублей на «сером» рынке :-)

Три айфонманьячки в Этномире, Калужская область

Также считаю заслугой всего авторского коллектива покупку форумчанкой Moon-Angel белого макбука – значит, не зря писали про технику Apple, раз такое произошло :-)


iPhones.ru

Идея написать о команде сайта зрела давно, но вот ребята вернулись из отпусков, так что стало возможным это осуществить. А то все сплошные ники, непонятно, кто за ними скрывается?  Kosmi4 Зовут: Константин. Родился и вырос в Киеве. Изучал иностранные языки в лингвистическом университете. Работаю менеджером проектов. Интересуюсь иностранными языками, футболом, новинками техники. До приобретения iPhone…

Охлаждение

Отводит тепло от комплектующих популярная модель вентилятора Hong Hua HA1225H12F-Z. Основан он на гидродинамическом подшипнике, что подразумевает больший срок эксплуатации и меньший шум.

Максимальные обороты 2400 RPM с уровнем шума 42,5 дБ.

Пластиковой вставки для распределения потоков воздуха нет.

До нагрузки в 15% вентилятор остается в пассивном режиме. Это, конечно, очень маленькое значение — всего 100 Вт по линии +12В. Многие компьютерные игровые сборки потребляют больше в режиме простоя, и в обычных сценариях работы компьютера вентилятор будет вращаться постоянно. Термодатчик, регулирующий обороты вентилятора, закреплен на радиаторе преобразователей вторичной линии, и его обороты будут зависеть непосредственно от температуры, а не от нагрузки.

На практике вентилятор запускался при нагрузке тестового стенда от 200 Вт. До 300 Вт он оставался очень тихим, уровень шума был менее 30 дБ и не фиксировался шумомером. Далее с ростом нагрузки, и соответственно оборотов, уровень шума поднимался до комфортного значения в 40 дБ при нагрузке до 500 Вт. И только при максимальной нагрузке шум вентилятора был значительным — до 45 дБ. Но при такой нагрузке в реальной системе общий шум всей системы охлаждения уже будет значительным.

Вентилятор

Для охлаждения и подсветки используется фирменный вентилятор RL4C S1302412M на основе гидродинамического подшипника.

11 лопастей из полупрозрачного пластика, на крыльчатке нанесены поперечные полосы для улучшения воздушного потока. Светодиоды размещены в основании крыльчатки и в кольце рамки корпуса. Наиболее ярко светится именно кольцевая подсветка, сами лопасти подсвечиваются меньше.

Вращаться в ECO-режиме вентиляторы начинают с нагрузки выше 400 Вт. С ростом нагрузки обороты растут до максимальных 1800 об/мин. Шум выше 30 дБ начинает фиксироваться прибором только от нагрузки 600 Вт, до этого вентилятор можно назвать бесшумным. Максимальные 40 дБ были зафиксированы на нагрузке 800 Вт.

В активном режиме вентиляторы работают на 800 об/мин и после 400 Вт начинают увеличивать обороты. На минимальных оборотах они также работают бесшумно – менее 30 дБ.

Внешний вид

Стандартный призматический корпус окрашен в черный цвет, большая площадь поверхности перфорирована: лицевая и нижняя панель почти полностью покрыта перфорацией в виде сот, на тыльных и боковых гранях на уровне вентилятора имеются полосы с квадратной перфорацией в два ряда.

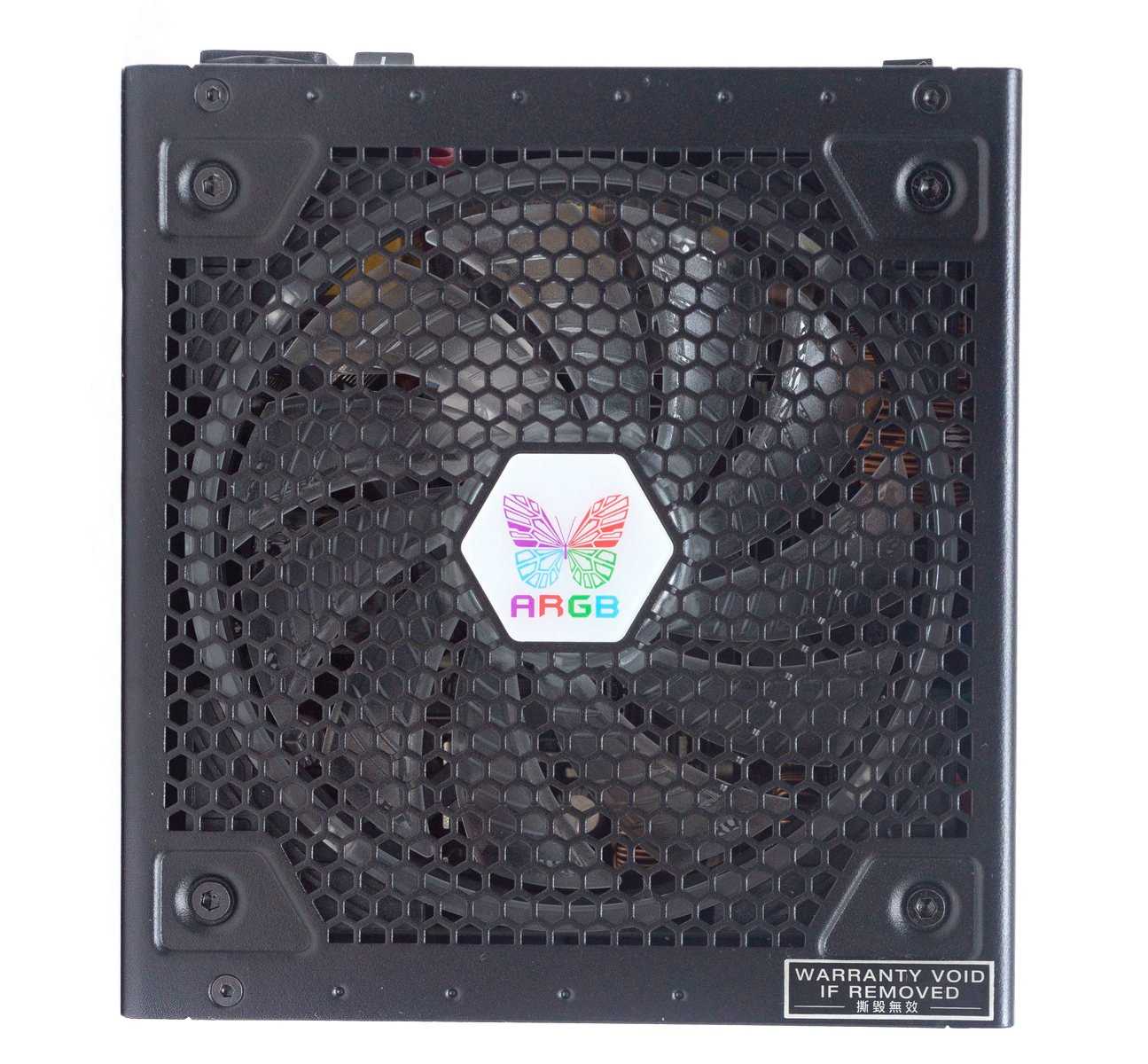

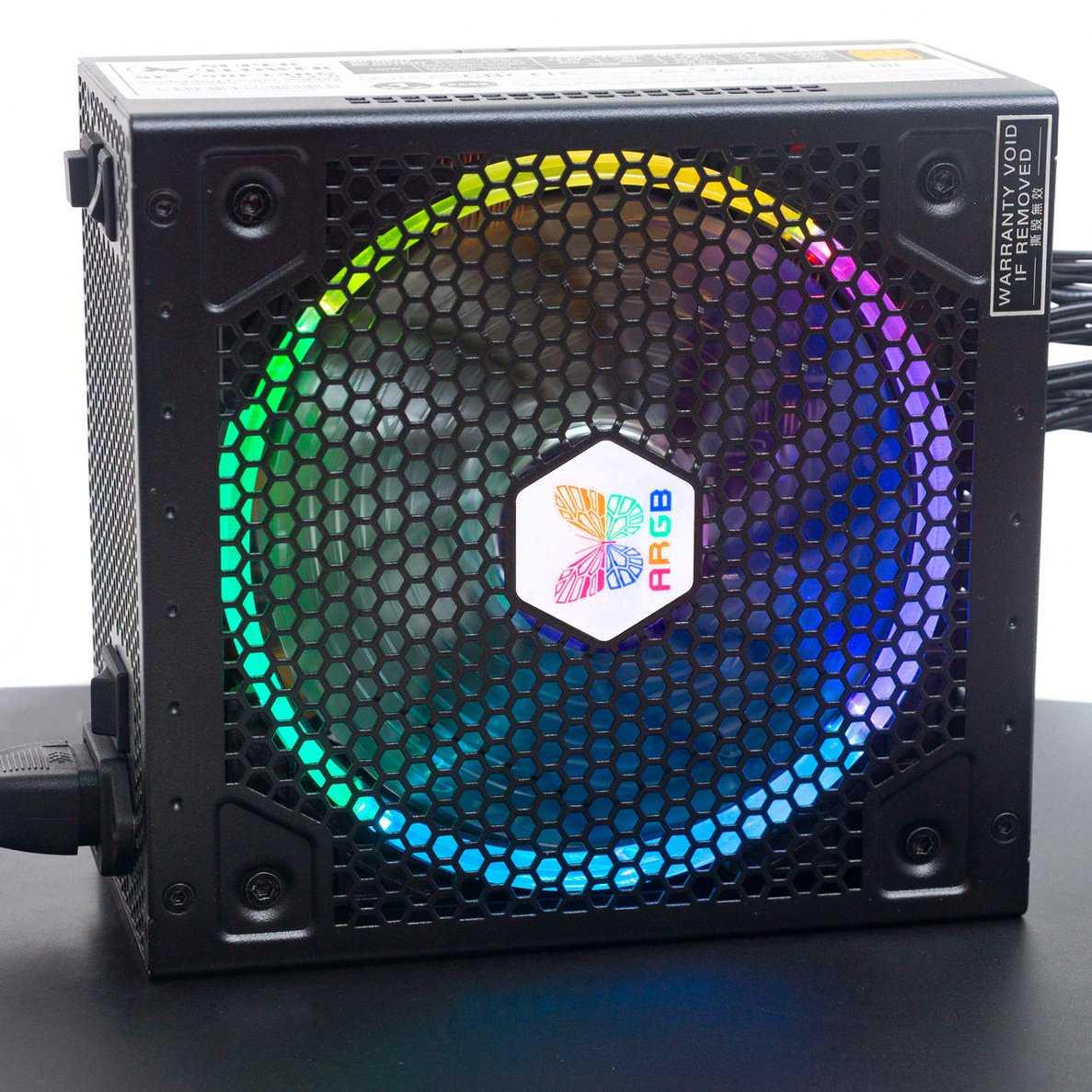

Центральная часть нижней панели закрыта шестиугольной вставкой с ARGB логотипом бабочки.

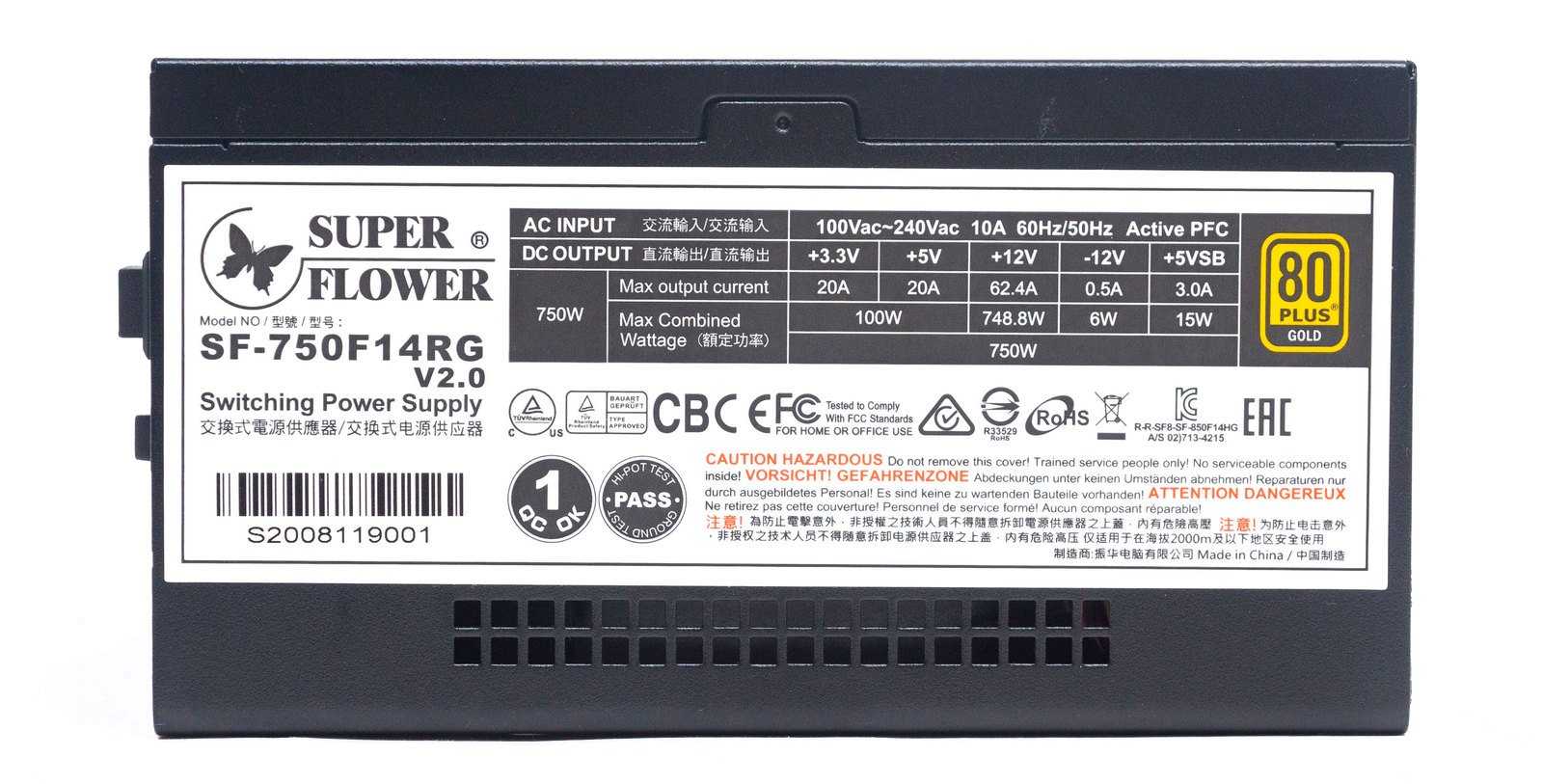

На левой боковой грани наклеен лист с нагрузочными характеристиками и стикеры об удачном прохождении заводского тестирования.

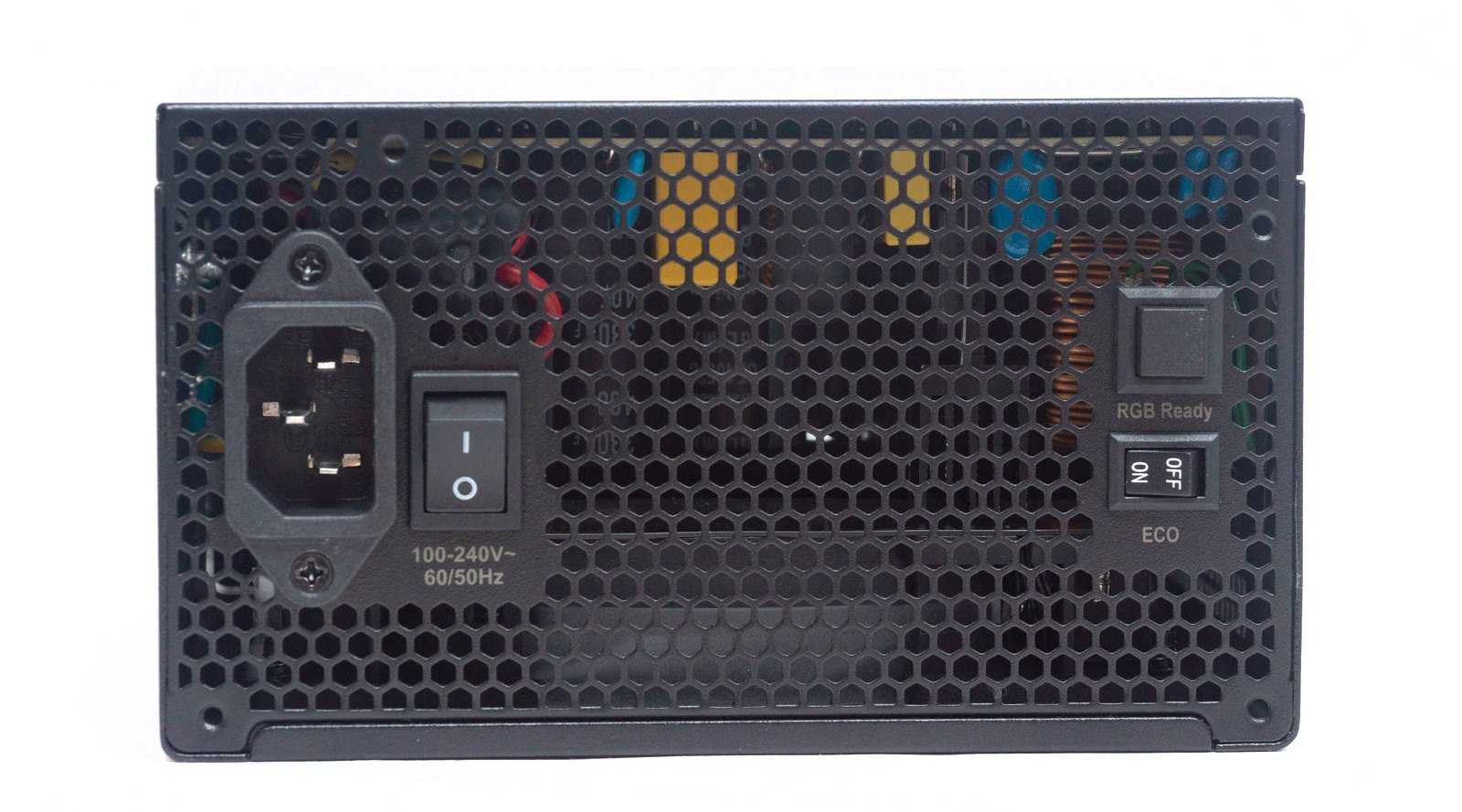

На лицевой стороне, кроме тумблера включения, находится тумблер переключения в ECO-режим, при котором вентиляторы будут работать в полупассивном режиме, и кнопка переключения режимов подсветки.

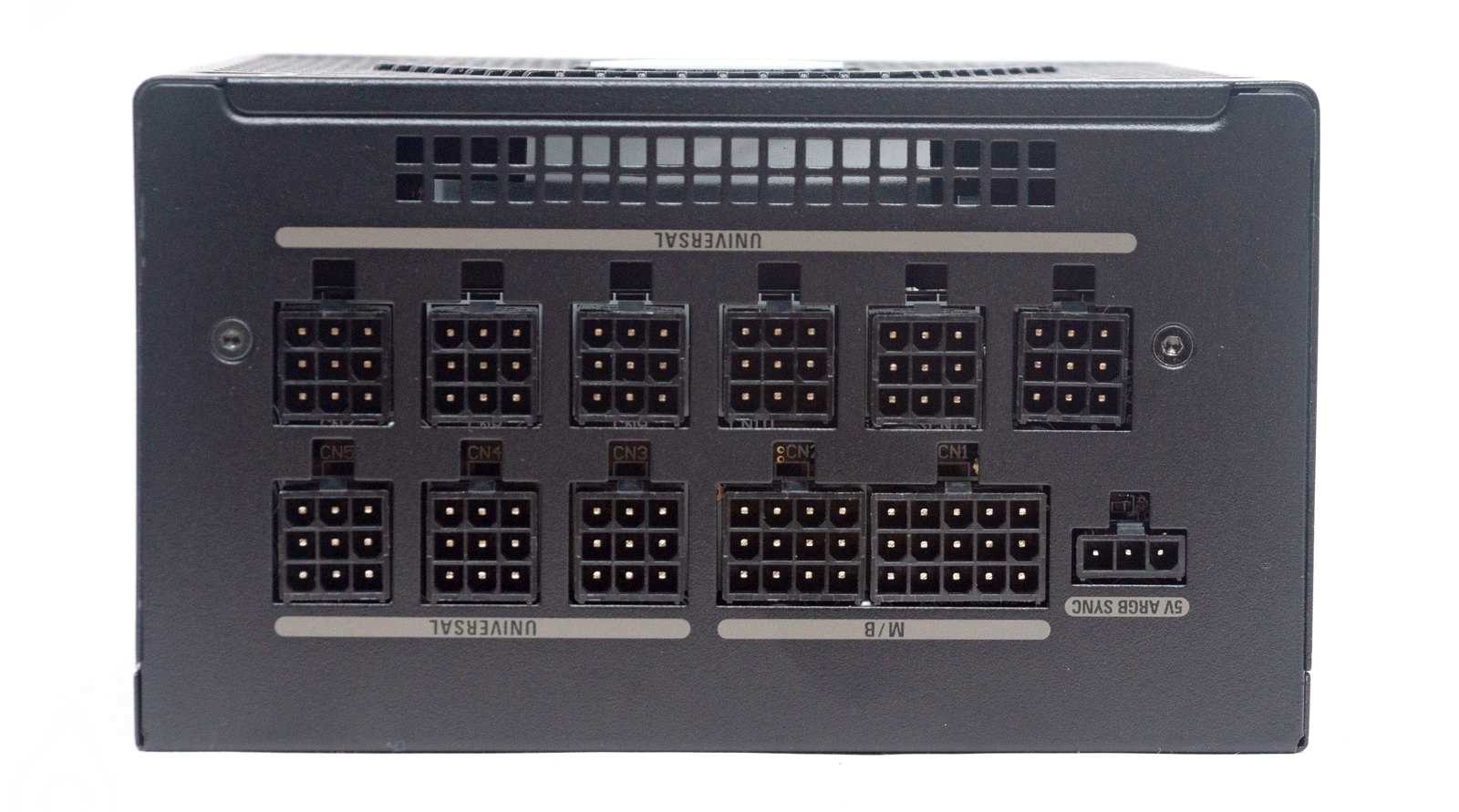

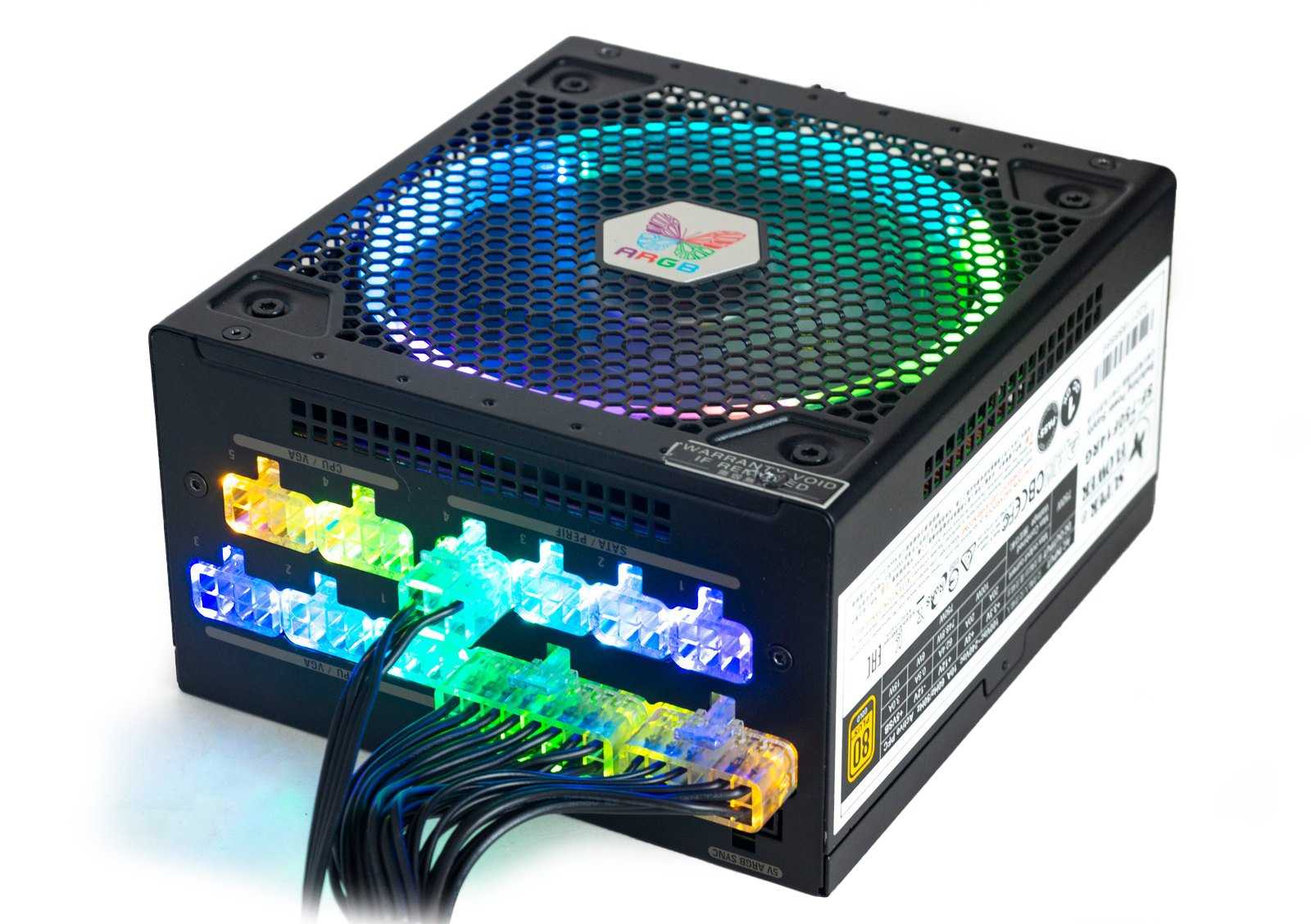

На тыльной панели находятся разъемы для модульных кабелей. Выполнены они из прозрачного акрила. Верхний ряд: два разъема на 12 и на 16-пин для ATX-кабеля, три 8-пин для питания CPU или VGA, под ними еще два идентичных разъема, левее — четыре 6-пин разъема для периферии.

В верхнем левом углу 3-пин разъем для подключения +5 В ARGB подсветки.

Все разъемы подписаны и пронумерованы.

Технические характеристики

  • Модель: SF-750F14RG V2.0;
  • Номинальная мощность: 750 Вт;
  • Максимальная эффективность: 90%;
  • Сертификат: 80 PLUS Gold;
  • Поддерживаемые стандарт: Intel ATX 12V V2.52, SSI EPS 12V v2.92;
  • Диапазон рабочих напряжений: 100 – 240 В;
  • Выходы: 3,3 В — 20 А, 5 В – 20 А, 12 В – 62,4 А;
  • Выходная мощность линии +3,3 В и 5 В — 100 Вт;
  • Выходная мощность линии +12 В — 748.8 Вт;
  • PFC: активный;
  • Защиты: OVP, OCP, OPP, UVP, SCP, OTP, SVP, NLO, SIP;
  • Диаметр используемого вентилятора: 130 мм;
  • Тип подшипника: гидродинамический;
  • Подсветка: ARGB +5 В, 16 режимов, синхронизация через 3-пин контакт;
  • Дополнительно: температура окружающей среды до 50℃;
  • Размеры: 160 × 150 × 86 мм;
  • Гарантия: 5 лет.

Схемотехника

Корпус блока питания опломбирован сбоку наклейкой, которую легко повредить случайно даже без разборки. Надо быть аккуратным, чтобы не надорвать её и не лишиться двухлетней гарантии при сборке ПК. В этом плане пломба на одном из винтов на корпусе была бы более удачным вариантом.

Внутреннее исполнение аккуратное. Относительно небольшая мощность в 650 Вт и размещение части элементов на компактных вертикальных платах позволили разместить силовые элементы без нагромождения, чтобы обеспечить нормальное охлаждение потоком воздуха от вентилятора.

В блоке питания реализован фильтр электромагнитных помех. Одна часть его компонентов распаяна с внутренней стороны входного разъёма на компактной плате, вторая часть (X-кондесаторы и дроссели) — на основной плате. Соединение между ними — проводами, впаянными напрямую без использования клемм.

Выпрямительная диодная сборка GBU606 установлена без радиатора охлаждения. Учитывая мощность блока питания и работу только в сетях 230 В, такого исполнения достаточно.

Корректор мощности собран по упрощённой схеме всего с одним ультрабыстрым выпрямительным диодом BYC8-600P (600 В, 8 А) и транзистором GPT18N50DG. Ещё пара таких же полевых транзисторов GPT18N50DG используется в качестве ключей главного преобразователя.

ШИМ-контроллер CM6805AG из цепи PFC размещён на вертикальной плате, на которой с физическим отделением также распаяны: супервизор ST9S313, разъём подключения вентилятора и термопара, вынесенная на проводе до радиатора преобразователей линии +12 В.

В глаза бросается заметная экономия на высоковольтном сглаживающем конденсаторе. Установлена достаточно дешевая пара ёмкостью по 150 uF производства 12KUANG JIN. Понятно почему производитель ограничился гарантией 2 года на блок питания в целом.

В качестве шим-контроллера линии дежурного питания +5VSB использована микросхема EM8569C. Электролитические конденсаторы в этой цепи также из бюджетной серии, правда рассчитанные на рабочую температуру до 105 °C.

Элементы, формирующие шину +12 В, охлаждаются радиатором с увеличенным оребрением сверху. Применена пара 6N32R и диод Шоттки MBR20H60CT.

Преобразователи шин +3,3 В и +5 В представлены двумя отдельными DC-конвертерами на вертикальных платах. На каждом распаян мосфет B04N03, M30C4D и синхронный ШИМ-контроллер EM5301F.

Модульные разъёмы также вынесены на отдельную плату. На ней установлены три дополнительных фильтрующих электролитических конденсатора.

Features Specification Overview Downloads Reviews & Awards

Features

LEADEX III series PSU are 80PLUS Gold certified with 100% fully modular cable design, our R&D team’s latest innovation, a brilliant idea to maximize PSU cables & connectors management to have the best cable routing solution, also increase case chassis air flow to have best cooling for your system. LEADEX III series PSU provides high efficiency & stable power output and come with a 13cm three-way thermal control intelligent cooling fan to ensure your professional PC system will work under heavy load, also capable of powering your PC system equipped with NVIDIA SLI or ATI CrossFireX setup.

 Innovative Design for gaming System & PSU protection
1. DC output +12V/ +5V/ +3.3V remain stable
2. Dynamic loading improvement on +12V/ +5V/ +3.3V
3. Low Output Voltage Ripple
4. Dual Over Power Protection ECO-design
1. Auto + two levels of ECO Fan control
2. High efficiency on all rails, including 5VSB 100% Fully Modular Cabling Design For Easy Cable Management 80 PLUS Gold Certified for LEADEX III Gold Series 100% Japanese 105°C Capacitors (Main Board & Modular Backpanel) 100% Taiwan A Grade 105°C Capacitors (Modular Backpanel) Full Range Auto Voltage Detection Design 100V~240V (Active PFC) Comply With ATX 12V. v2.32 & EPS 12V. v2.92 Specification Comply With Energy Star Standard & EuP (Energy Using Products) Regulation Over Voltage Protection / Over Current Protection / Dual Over Power Protection / Short Circuit Protection / Under Voltage Protection / Over Temperature Protection / No Load Operation / Surge & Inrush Protection Support All Intel / AMD Multi-Core CPU & ATX / BTX Compatible Motherboards(Haswell ready) Support NVIDIA SLI & ATI CrossFireX High Performance Graphic Card More than 2,000 times On/Off test Lead-free Green Materials with RoHS / WEEE Compliance Perfect For Professional & High Performance Gaming System

Specification

Model No. SF-750F14HG
Wattage 750W
80+ Efficiency 20%: 87% ; 50% : 90% ; 100% : 87% (115V Internal Gold)
Intel Power Design Guide V2.92
AC Input | Frequency 100V~240V | 60 / 50Hz
Fan Size 130mm F.D.B Fan
Dimension 160mm(L) x 150mm(W) x 86mm(H)
Protection OVP / OCP / Dual OPP / SCP / UVP / OTP / NLO / SIP
Safety cTÜVus / TÜV / CB / CE / FCC / RCM / BSMI / RoHS / KCC /CCC
Temperature Passed 50℃ Hot Testing
Cable Spec
20+4Pin Fully Modular one cable (600mm)
8 (4+4Pin) CPU two cables (700mm)
SLI (2 x PCI 6+2Pin) two cables (550+150mm)
4SATA two cables (550+120+120+120mm)
4Molex one cable (550+100+100+100mm)
SF-750F14HG
750W AC INPUT 100V-240V~ 10A 60Hz/50Hz
DC OUTPUT +3.3V +5V +12V -12V +5VSB
Max output Current 20A 20A 62.4A 0.5A 3.0A
Max combined Wattage 100W 748.8W 6W 15W
750W

Reviews & Awards

Kit

Привет всем, я – Кит.
Многие меня так звали с самого раннего детства и продолжают звать сейчас.
Я – коренной москвич, и пока планирую таковым и оставаться.

К IT я неровно дышу ещё со школьной скамьи, когда в доме появился страшный зверь по имени ZX Spectrum. Сначала писал на бейсике… Впрочем, кому это интересно – суть в том, что я по образованию (да и по работе) компьютерщик. Компьютерщик – вообще отличное слово: означает от CEO IT-корпорации, до эникейщика в средней школе. Я – где-то посередине. Работаю, действительно, в гигантской IT-корпорации, но отнюдь не СEO… Во всяком случае – пока.

Айфонами интересуюсь с самого их начала, с самого же их начала читаю iPhones.ru. Идея писать пришла не сразу – когда перевёл первую стабильную версию iPhone PC Suite. С тех пор, если обнаруживаю тему, достойную пера, не могу пройти мимо. Вообще же исповедую принцип: “если можешь не писать – не пиши”. Принципиально не пишу про игрушки – ибо считаю их вселенским злом (соответственно, чем игра лучше – тем зло забористей). С азартом футбольного болельщика слежу за постоянной битвой Apple и хакеров, почти превративших iPhone в open source платформу.

***

Информация из обзоров

Ряд важных параметров, влияющих на выбор качественного БП, не указывается ни на коробке, ни на сайте производителя. Возможно, только кратко и не детально в виде маркетинговой рекламы – «использование японского конденсатора».

Данные характеристики можно узнать только из подробных обзоров конкретных моделей в сети, в том числе и на нашем ресурсе.

Стабильность напряжений

По требованиям стандарта ATX12V отклонение напряжений должно укладываться в 5%. Например, для линии +12 В стабильным считается напряжение при различных нагрузках в пределах от +11.4 до +12.6 В. У качественно выполненной схемотехники отклонения укладываются в 1-2%, и это значение иногда указывается на сайте производителя.

В последнее время даже в бюджетных БП отказываются от групповой стабилизации напряжений, применяя DC-DC преобразователи. Это положительно влияет на стабильность напряжений по всем линиям. Аббревиатура DC-DC на упаковке дает некую гарантию.

Схемотехника

Фото вскрытого блока питания только в редких случаях можно увидеть на упаковке или на сайте производителя. В основном это фрагменты в виде упомянутой выше платы DC-DC преобразователя или японского конденсатора, который может быть единственным во всей схемотехнике.

Давайте рассмотрим типичную схемотехнику:

Фильтр электромагнитных помех в виде конденсаторов и дросселей. Если он отсутствует, а такое возможно в очень бюджетных моделях, то такой БП не следует рассматривать к покупке. Часть фильтра распаивается непосредственно на розетке.
Для защиты БП от короткого замыкания или импульсов напряжения устанавливается варистор и плавкий предохранитель

Они также могут отсутствовать, часто экономят именно на варисторе.

Выпрямитель тока в виде одной или двух диодных сборок, могут быть на радиаторе или без.
Корректор мощности APFC присутствует во всех современных БП, его задача обеспечивать работу в широком диапазоне входных напряжений – от 100 до 250 В.
Высоковольтный конденсатор – именно его часто ставят японского производства, но это не столь важно, если прочие комплектующие низкого качества.
Главный преобразователь. Топологии различаются: это может быть прямоходовой преобразователь (Forward), мостовой преобразователь (Bridge)

В более дорогих БП используется LLC-преобразователь, о чем производитель непременно указывает на упаковке. Его можно распознать по дополнительному дросселю и конденсатору колебательного контура.
Основной трансформатор. С него снимается напряжение +12 В. При групповой стабилизации также и +5 В.
Трансформатор дежурного питания. К дежурному питанию относиться ШИМ-контроллер и конденсаторы. К ним повышенные требования, так как они работают при выключенном ПК и вентилятор при этом не крутится.
Выпрямитель вторичной цепи. Может быть на основе диодов Шоттки в бюджетных вариантах или на основе синхронных выпрямителей в виде мосфетов, что предпочтительнее.
Групповую стабилизацию можно определить по двум дросселям – групповой стабилизации и насыщаемого дросселя.

Как мы говорили выше, все чаще используют преобразователь DC-DC. В этом случае трансформатор имеет единственную вторичную обмотку с напряжением +12 В, а напряжения +5 В и +3,3 В получают, уже преобразуя постоянный ток. Такой способ наиболее благоприятен для стабильности напряжений.
Выходной фильтр. Его задача сглаживать пульсации напряжений. В состав выходного фильтра входит дроссель и конденсаторы, в том числе и твердотельные. Экономия на данном фильтре, уменьшение количества конденсаторов и их емкости меньше 2000 мкФ приводит к большей амплитуде пульсаций, что сказывается на качестве напряжений.
В модульных БП также имеется вертикальная плата с разъемами. В современных моделях питание на нее подается по шине, в бюджетных вариантах — по проводам.
Для охлаждения силовых элементов используются металлические радиаторы. Комплектующие с большими тепловыми потерями требуют крупных радиаторов, более эффективные могут охлаждаться и небольшими радиаторами.
Защита БП. За нее отвечает специальный контроллер – супервизор. Стандарт ATX12V предусматривает основные виды защиты, но на практике они не всегда реализованы. Важно наличие защиты от короткого замыкания по всем линиям. По спецификации установленного супервизора можно определить, какие виды защиты он поддерживает.

Заключение

Super Flower LEADEX III Gold ARGB PRO – отличная серия блоков питания от известного бренда, зарекомендовавшего себя как производителя качественных, надежных решений.

Собран он на основе платформы LEADEX III Gold, применяемой и в других моделях данного производителя, но уже с ARGB подсветкой – ориентирован на любителей этой модной тенденции.

Современная схемотехника обеспечивает идеально стабильные напряжения – отклонения на уровне всего одного процента.

Кроме того, имеется и оригинальная фишка – универсальные 9-контактные колодки для подключения модульных кабелей.

В комплекте хорошо подобранный по коннекторам набор кабелей – подойдет для любой сборки на основе современных комплектующих (но еще без новых 12-пин разъемов под видеокарты RTX 3000-й серии).

Скорее всего, именно универсальные колодки являются заделом на будущее для изменений разъемов питания комплектующих.

Плюсы:

  • Стабильность напряжений;
  • Полупассивный и активный режимы работы вентилятора;
  • Низкий уровень шума на максимальных оборотах;
  • Качественная сборка;
  • Современная надежная схемотехника;
  • Оригинальные универсальные разъемы;
  • Плоские мягкие кабеля;
  • Возможность синхронизации подсветки с материнской платой.

Минусов в процессе тестирования не выявлено.

Заключение

С выпуском серии ION Gold компания Fractal Design фактически предложила почитателям торговой марки более доступную альтернативу премиальной модели Ion + Platinum. Небольшие изменения в компонентной базе позволили заметно снизить стоимость блока питания, сохранив отличную мощность и стабильность линий питания, лишь незначительно потеряв в эффективности. Для многих покупателей домашнего сегмента не является первостепенным наличие платинового сертификата 80Plus, зато очень важна отличная стабилизация, длительный гарантийный срок и тихая работа блока питания. Всем этим требованиям Fractal Design ION Gold 850W удовлетворяет. В копилку его достоинств можно отнести и строгий стильный дизайн по классическим канонам: без вычурных наклеек по бокам, мелкосетчатых декоративных решёток вентиляторов, снижающих эффективность воздушных потоков, и вездесущей ARGB-подсветки. Fractal Design ION Gold 850W можно смело рекомендовать как для использования в топовых игровых ПК, так и для высокопроизводительных рабочих станций.

Преимущества Fractal Design ION Gold 850W:

  • Качественная сборка;
  • Современная топология;
  • Отличная стабильность и мощность линии +12 В;
  • Тихая работа системы охлаждения;
  • Высокий КПД и сертификат 80 PLUS Gold;
  • Полностью модульные кабели;
  • Гарантия производителя 7 лет.

Недостатки:

  • Экономия на электролитических конденсаторах в выходных цепях;
  • Вентилятор продолжает работать некоторое время после выключения блока питания.

Заключение

Super Flower LEADEX III Gold ARGB 750W – очень интересная модель от известного бренда. Современная надежная схемотехника обеспечивает стабильные напряжения и высокий уровень КПД.

Полностью модульная система кабелей обеспечивает удобство сборки и эксплуатации. Набор кабелей оптимальный: два 8-пин кабеля для питания CPU востребованы в современных материнских платах, три кабеля PCI-E могут потребоваться для питания производительных видеокарт. Возможным неудобством может стать короткое расстояние между коннекторами питания периферийных устройств – 10-12 см, чаще мы привыкли к 15 см отрезкам между ними.

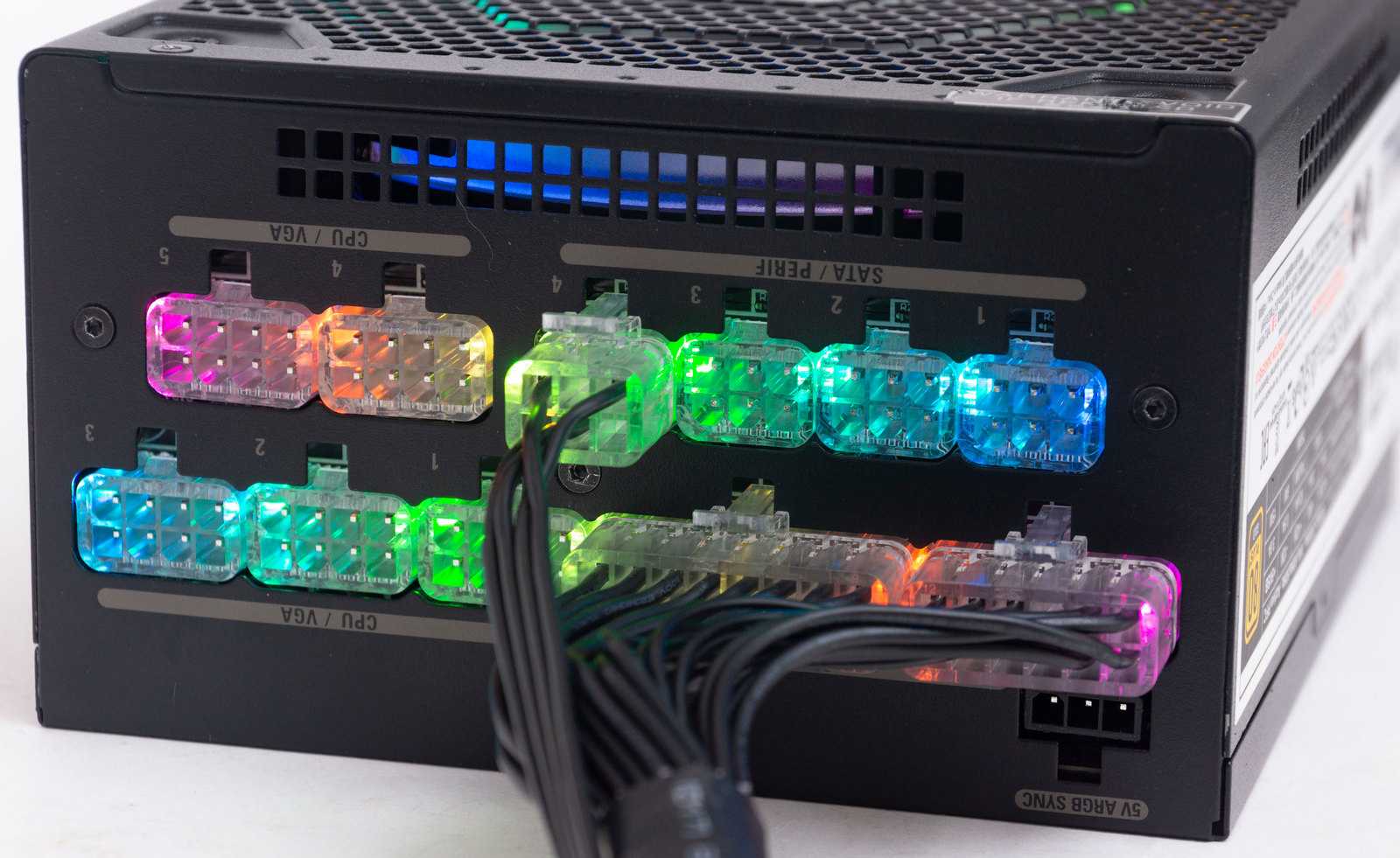

Оригинальности данной модели придают коннекторы и разъемы из прозрачного пластика – такого решения не встретишь у конкурентов.

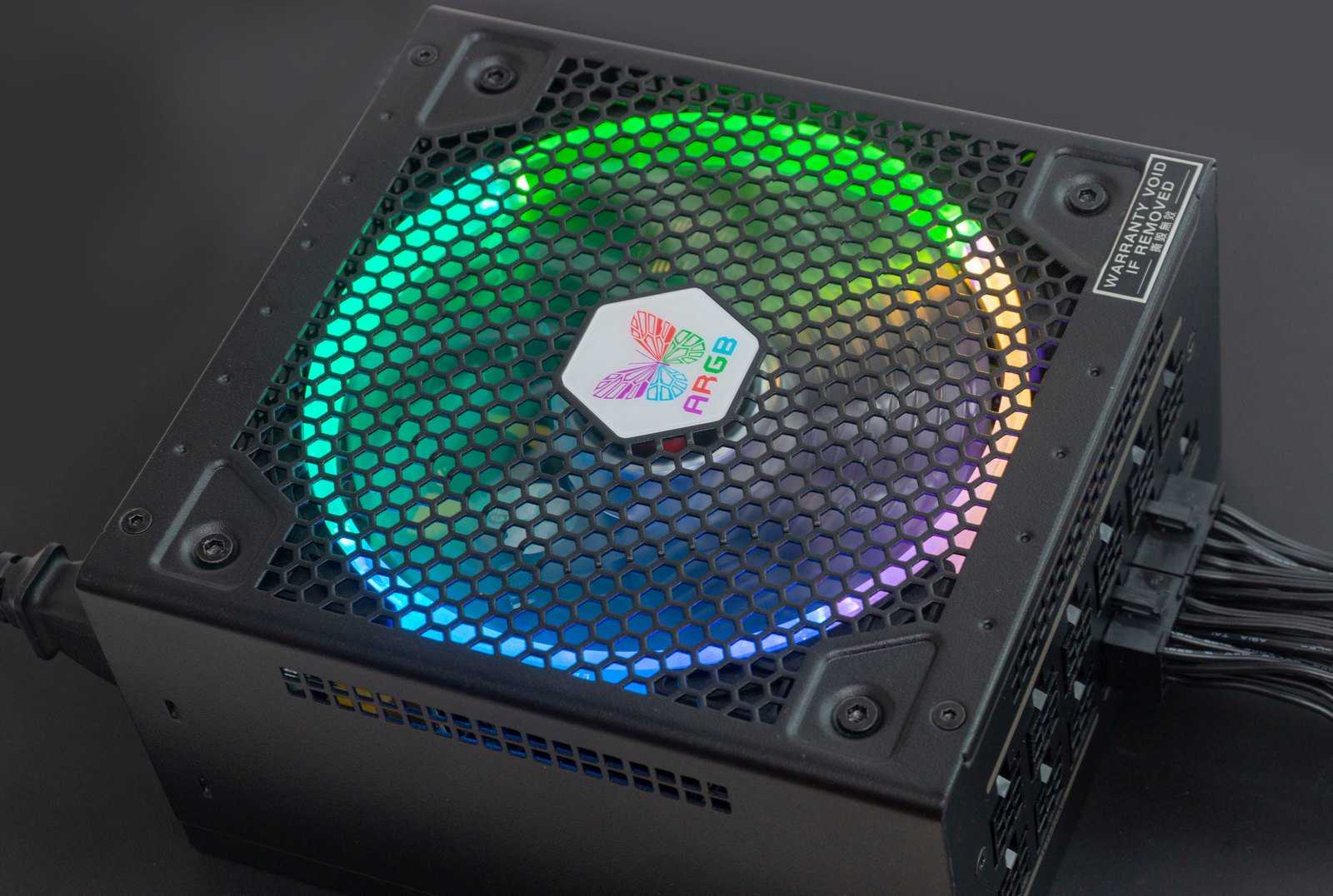

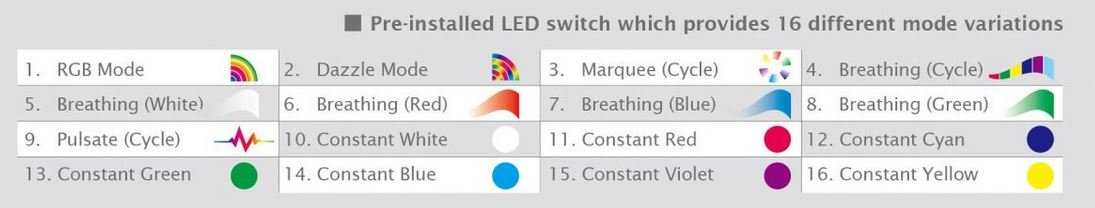

Подсветка ARGB с возможностью её синхронизации через коннектор на материнской плате — ещё один плюс для любителей светового оформления компьютерной сборки.

Плюсы:

  • Стабильные напряжения по всем линиям;
  • Активный и ECO-режимы работы вентилятора;
  • Качественная сборка;
  • Современная надежная схемотехника;
  • Японские конденсаторы;
  • Все виды защиты;
  • Оригинальная подсветка разъемов для модульных кабелей;
  • Сочетание плоских кабелей и в оплетке;
  • Оптимальный набор разъемов;
  • Возможность синхронизации подсветки с материнской платой.

Минусы:

Присутствие незначительного шума от электронных компонентов (в нашем экземпляре).

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Сети Сити
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
