Обзор и тестирование блока питания cooler master v750 sfx gold

Тестирование с низкой нагрузкой

Здесь мы проверяем эффективность блока питания V750 под нагрузкой значительно меньшей, чем самая низкая нагрузка, определяемая стандартом 80 PLUS, – 10% от максимальной расчетной (номинальной) мощности БП. Эти результаты можно рассматривать применительно к работе ПК в режиме простоя с включенной опцией энергосбережения.

Чем отличается хороший блок питания от плохого

Самые дешевые блоки питания (20-30$) по определению не могут быть хорошими, так как производители в этом случае экономят на всем чем только можно. Такие блоки питания имеют плохие радиаторы и много не распаянных элементов и перемычек на плате.

На этих местах должны быть конденсаторы и дроссели, предназначенные для сглаживания пульсаций напряжения. Именно из-за этих пульсаций происходит преждевременный выход их строя материнской платы, видеокарты, жесткого диска и других компонентов компьютера. Кроме того, такие блоки питания часто имеют маленькие радиаторы, из-за которых происходит перегрев и выход из строя самого блока питания.

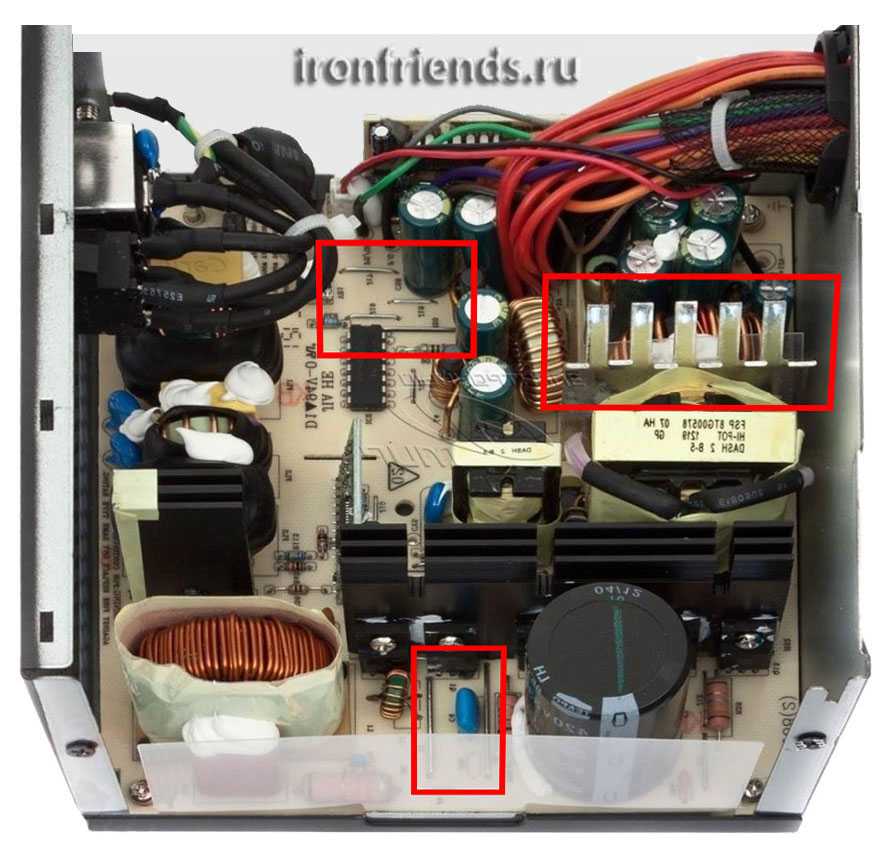

Качественный блок питания имеет минимум не распаянных элементов и радиаторы большего размера, что можно заметить по плотности монтажа.

Какой блок питания выбрать для игрового компьютера?

Для пользователей, использующих ПК для игр или сложных вычислений, несколько иные критерии выбора. Все связано с тем, что для полноценного функционирования ПК, который смог бы без труда справляться со сложными операциями (игры, графические редакторы, высокое разрешение видео в сети и так далее), нужно больше энергии. Поэтому БП для такого компьютера необходимо выбрать с характеристиками повыше, чем для среднестатистической рабочей лошадки для серфинга в сети.

В первую очередь, следует выбрать блок питания с мощностью в два, а то и в три раза превышающей обычный показатель. Принято считать, что 700 Вт источника питания достаточно для современных игр, но при этом следует помнить о прогрессе, который идет сейчас семимильными шагами.

Это обеспечит нормальную работу без инцидентов и поломок на несколько лет вперед.

Для такого ПК лучше выбрать радиаторный блок, но если недостаточно средств, то рекомендуется брать БП на основе работы большого вентиля рота (до 120 мм), или несколькими меньших размеров. Он справится с охлаждением всех узлов персонального компьютера. Большинство мировых лидеров по производству источников питания изготавливают широкий ассортимент продукции для разных типов компьютеров, поэтому среди указанных выше фирм с легкостью можно выбрать модели, соответствующие характеристикам. Стоимость источника питания для игрового компьютера в среднем выше на 50-60%, чем для обычной машины.

Конструкция NZXT C750

Рассматриваемый нами NZXT C750 построен на платформе Seasonic Focus Plus Gold, у которой есть возможность отключения вентилятора при низкой нагрузке, чтобы блок питания был абсолютно бесшумным. Этот режим включается самым надёжным способом: кнопкой на стенке снаружи БП, и самое главное — при повышении нагрузки до 350 Вт вентилятор запускается, чтобы не вызвать перегрев комплектующих, а когда нагрузка вновь снижается — блок питания снова переходит в бесшумный режим.

Имейте в виду, для активации этого «гибридного» режима, кнопка на задней стенке должна быть отжата!

Вообще, выбор вентилятора выглядит странно: здесь используется 120-мм модель HA1225H12F-Z от компании Hong Hua с частотой вращения лопастей 2000 RPM, в подвеске ротора используется гидродинамический подшипник с ресурсом 50 000 часов. Угол атаки лопастей рассчитан преимущественно на создание высокого давления, что свойственно всем вентиляторам блоков питания. Регулировки скорости не предусмотрено, так что система охлаждения работает только в режимах ВКЛ/ВЫКЛ.

Меня просили в обзоре обязательно показать, что в блоке питания NZXT все конденсаторы — японского производства, от компании Nippon Chemi-Con серии KZE. Они, конечно, в массе своей электролитические, не твердотельные, но это самые качественные банки, которые сегодня можно встретить в бытовой электронике. Они имеют температурный коэффициент 2000 часов при 105 градусах Цельсия, что составляет примерно 12 лет работы в штатном режиме. Я так думаю, что производитель специально сделал выбор в пользу электролитов Nippon, потому что они хорошо узнаваемы по коричневой расцветке и не нуждаются в представлении. Твердотельные ёмкости здесь так же используются: голубые — от той же Nippon, а производителя красных распознать не удалось (если это Sanyo, то прекрасно, но не будем строить догадки).

На входе распаян полноценный фильтр, в котором два дросселя расположились на основной плате, а конденсаторы — на плате входа. Здесь же установлен варистор, защищающий блок питания от повышенного напряжения на входе. Вы наверняка слышали о наличии OVP (Over Voltage Protection) в блоках питания, но мало кто задавался вопросом, как она работает. Так вот, при повышении напряжения на входе, варистор, включенный между фазой и нулём, снижает своё сопротивление, вызывая короткое замыкание на входе, от чего срабатывает автомат на вводе в офис или простым языком — выбивает пробки. Таким образом, один такой блок питания с защитой от перенапряжения, защищает всю технику, включенную в розетке на той же ветке, где и ваш компьютер. Вообще, варистор это — копеечная опция, которая с моей точки зрения должна быть во всех блоках питания, но к сожалению китайцы часто экономят и на этом.

Два диодных моста расположены на общем радиаторе. DC-DC преобразователи +5 и +3.3 В расположены на дочерней плате и имеют общий алюминиевый радиатор. Если присмотреться, то даже на ферриттовых кольцах, вокруг которых намотаны фильтры, имеется маркировка завода-изготовителя, что ныне редкость.

Блок питания NZXT C750 — полностью модульный, то есть вы можете отключить все кабели, включая ATX24 Pin. Зачем это может быть нужно, совершенно понятно: для удобства подключения в каких-то необычных корпусах. Разъёмы для подключения кабелей находятся на отдельной дочерней плате и имеют 7 ёмкостных фильтров: 3 электролитических и 4 твердотельных конденсатора производства той же японской Nippon.

Конечно, Seasonic, производящий для NZXT блоки питания, является признанным лидером по качеству в своём деле, и сам с радостью продаёт свои БП под собственной маркой, но между OEM и NZXT всё же есть отличия: последний собран на платах чёрного цвета и имеет более аккуратную пайку, чем у оригинала. Следов неотмытого флюса нет, и придраться в конструкции здесь совершенно не к чему: внутри блок питания собран так, что хоть на витрину выставляй!

Рекомендуемые модели

Мощность блока питания выбирается исходя из мощности компьютера, которая в основном зависит от энергопотребления процессора и видеокарты. Также нужно, чтобы блок питания имел сертификат хотя бы 80 Plus Standart. Оптимальными по соотношению цена/качество являются блоки питания Chieftec, Zalman и Thermaltake.

Для офисного компьютера (документы, интернет) вполне достаточно блока питания на 400 Вт, берите самый недорогой Chieftec или Zalman, не ошибетесь.

Для мультимедийного компьютера (фильмы, простые игры) и игрового компьютера начального класса (Core i3 или Ryzen 3 + GTX 1050 Ti) подойдет самый недорогой блок питания на 500-550 Вт от тех же Chieftec или Zalman, он будет иметь запас на случай установки более мощной видеокарты.

Для игрового ПК среднего класса (Core i5 или Ryzen 5 + GTX 1060/1070 или RTX 2060) подойдет блок питания 600-650 Вт от Chieftec, если будет сертификат 80 Plus Bronze, то хорошо.

Для мощного игрового или профессионального компьютера (Core i7 или Ryzen 7 + GTX 1080 или RTX 2070/2080) лучше взять блокпитания мощностью 650-700 Вт от Chieftec или Thermaltake с сертификатом 80 Plus Bronze или Gold.

Если вы хотите понять почему я рекомендую именно эти модели, разобраться во всех параметрах блоков питания, то читайте статью дальше.

Оценка технологий защиты

Высокие значения точек срабатывания OCP на вспомогательных линиях, по-видимому, не будут создавать проблем при подавлении флюктуаций и работе с переменной нагрузкой. Существенный недостаток – отсутствие защиты от скачков сетевого напряжения и входного тока, которая обычно реализуется с применением MOV и NTC-термистора, поддерживаемого электромагнитным реле.

Исследование переходных процессов

В первой серии тестов мы исследовали отклик блока питания на добавочную кратковременную нагрузку (10 A на линию +12 В, 5 A на линию 5 В, 5 A на линию 3.3 В и 0.5 A на линию 5 В SB) длительностью 200 мс в двух режимах работы: с 20%-ной и с 50%-ной основной нагрузкой. В обоих режимах мы измеряли на каждой линии падение напряжения, вызываемое добавочной кратковременной нагрузкой, используя для этого осциллограф. Значения выходного напряжения линий должны оставаться в пределах, определенных спецификациями ATX.

В реальных условиях блок питания работает с нагрузкой, которая может измениться в любой момент – в зависимости от текущей вычислительной нагрузки на процессор или видеокарту. Поэтому эти характеристики очень важны – они показывают способность БП удерживать выходные напряжения линий в диапазоне корректных значений в соответствии со спецификациями ATX. Чем меньше отклонение выходного напряжения БП, тем стабильнее работает компьютер и, следовательно, тем меньше нагрузка на его компоненты.

Здесь следует отметить, что, согласно стандарту ATX, эти тесты должны проводиться с добавочным емкостным сопротивлением, но мы выбрали наиболее неблагоприятный сценарий – без дополнительных емкостей на линиях. Хотя в спецификациях ATX запрашивается величина этого емкостного сопротивления, это не подразумевает, что ваша система (материнская плата и остальные компоненты) должна обязательно его обеспечивать; однако этот сценарий тоже нужно иметь в виду.

Вызванные добавочной кратковременной нагрузкой отклонения напряжения на линиях +12 В, 5 В и 5 В SB – невелики, но на линии 3.3 В – довольно существенны.

Ниже приведены соответствующие осциллограммы напряжений.

Переходные процессы при включении БП

Мы также исследовали отклик блока питания в более простых сценариях – в момент включения его в сеть. В первом тесте мы сначала выключили БП, затем установили максимальный выходной ток на линии 5 В SB, после чего включили БП. Во втором тесте мы установили максимальную нагрузку для линии +12 В и запустили БП, который до этого находился в режиме Standby. И наконец в третьем, последнем тесте мы полностью выключили БП (с помощью выключателя), установили максимальную нагрузку для линии +12 В и затем включили БП. Согласно спецификациям ATX, на всех линиях БП величина регистрируемых всплесков выходного напряжения должна составлять не более 10% от номинального значения (например, на линии 12 В суммарное пиковое напряжение с учетом 10%-ного всплеска не должно превышать 13.2 В, а на линии 5 В – 5.5 В).

Измерение флюктуаций

На всех линиях флюктуации низкие.

Тестирование под нагрузкой от 10 до 110 %

Это тестирование проводилось в условиях повышенной температуры окружающей среды. Результаты показывают рабочие характеристики блока питания V750 в жестких условиях эксплуатации: профили выходных напряжений, КПД и скорости вращения вентилятора при переменной нагрузке.

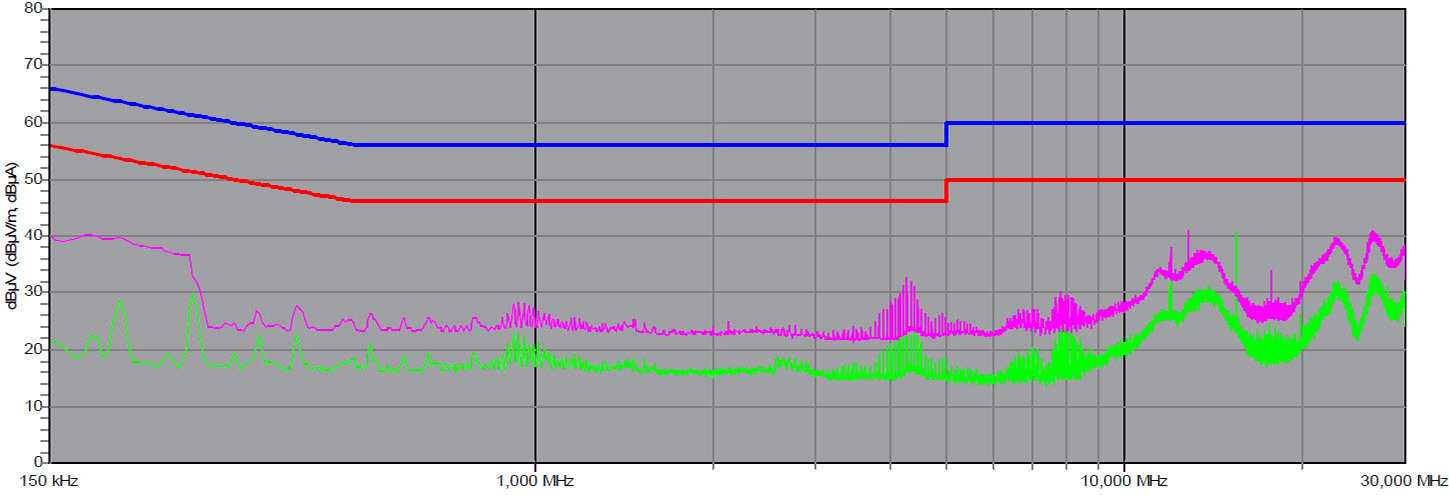

Предварительное тестирование на электромагнитную совместимость – определение средних и пиковых значений создаваемых БП помех

Электромагнитная совместимость (Electromagnetic Compatibility, EMC) характеризует способность устройства корректно работать в окружении других устройств, не нарушая их корректную работу.

Электромагнитные помехи (Electromagnetic Interference, EMI) создаются за счет электромагнитной энергии, излучаемой устройством, и если их уровень слишком высок, они могут вызвать сбой в работе соседних устройств.

Акустический рейтинг

На диаграмме ниже показаны средние значения уровня шума, создаваемого вентилятором БП, полученные по результатам измерений во всем диапазоне рабочих нагрузок при температуре окружающей среды около 30-32 °C.

Рейтинг КПД

На диаграмме ниже показаны средние значения КПД блоков питания, полученные по результатам измерений во всем диапазоне рабочих нагрузок при температуре окружающей среды около 30-32 °C.

Кабели и соединители

Комплект кабелей предлагает в общей сложности два EPS, четыре PCIe и 12 коннекторов SATA. Все кабели достаточно длинные, но расстояние между дополнительными коннекторами следовало бы увеличить – как минимум до 150 мм. Кроме того, в документации Cooler Master для кабелей PCIe заявлен типоразмер 16AWG, но в комплекте нашего образца БП мы нашли только 18AWG. Мы обратились в Cooler Master и нам ответили, что блоки питания, поступающие в массовую продажу, будут укомплектованы кабелями 16AWG, как и заявлено.

Положение дел на современном рынке БП

В современном глобальном мире такие бренды, как NZXT, CoolerMaster или Thermaltake, уже не производят и не разрабатывают блоки питания: они используют производственные мощности компаний Seasonic, FSP или Delta, и заранее вам никто не скажет, на какой платформе сделана та или иная линейка блоков питания. Единственный вариант выбора блока питания по качеству — это тип сертификата «80 Plus», который присвоен данному БП. Дешёвые китайцы не вытягивают даже на серебряную медальку, и чтобы хоть как-то их продавать, специально для них ввели новый сертификат «80 Plus» без приставки «Silver», «Gold» или «Platinum».

Обычно, блок питания с сертификатом «просто 80 Plus» представляет собой лютую китайщину, которая при включении в розетку, щёлкает внутри, со временем начинает шуметь, ну а выйти из строя может в любой момент. Антирекорд нашего тестлаба — 2 недели, после которых весь из себя геймерский PSU с искрами и дымом отправился в страну вечной охоты с благодарностью, что не успел прихватить за собой материнку.

Все остальные отличительные черты сводятся к выбору, у кого масло более масляное, или у кого есть какая-то полезная фишечка, такая как программный мониторинг, RGB подсветка или управление уровнем шума вентилятора. И вот последнее — это самый основной параметр, который вы будете ощущать при ежедневной работе на вашей новой машине, ведь как ни крути, а если мощный компьютер ещё и получился бесшумным — это бинго!

Как выбрать блок питания для компьютера

Выбирать блок питания так же увлекательно, как наблюдать за высыханием краски. Но, вам придётся учесть несколько вещей, прежде чем вы найдёте идеальный источник питания для ваших нужд. Дорога к лучшему источнику питания относительно коротка, но на ней есть пара неприятных выбоин, которых следует избегать.

Рассчитайте необходимую вам выходную мощность

Это первое, что вам следует сделать. У вас должно быть четкое представление о том, сколько энергии вам нужно. В Интернете вы найдёте прекрасные калькуляторы питания вашей сборки. После того, как вы подсчитаете, сколько мощности вам нужно, на всякий случай добавьте ещё 50 Вт.

Учтите будущие обновления

Блок питания – это компонент, который мы меняем редко, поэтому лучше учитывать будущие обновления в расчётах мощности. Поскольку велика вероятность, что у вас будет один и тот же блок питания в течение многих лет.

Лучший способ сделать это – выбрать ЦП и ГП, которые потребляют больше энергии, чем ваш текущий выбор, ввести пару дополнительных твердотельных накопителей в расчёт и добавить больше модулей ОЗУ.

Постоянная мощность – это не то же самое, что пиковая мощность

Большинство производителей блоков питания рекламируют пиковую мощность в качестве номинальной мощности. Например, блок питания мощностью 500 Вт способен обеспечить пиковую мощность 500 Вт, но только на короткое время. Его постоянная мощность, вероятно, составляет около 450 Вт.

Вот почему так важно получить блок питания, способный выдавать больше энергии, чем вам нужно. Если вам, например, требуется мощность 400 Вт, лучше взять блок питания мощностью не менее 500 Вт

Убедитесь, что блок питания имеет сертификацию 80 Plus

Программа сертификации 80 Plus – самый популярный способ оценить эффективность блоков питания. Если у блока питания нет хотя бы сертификата 80 Plus Bronze, даже не обращайте внимания на его. Отличным промежуточным звеном являются блоки питания с сертификатом 80 Plus Gold.

Те, у кого есть статус 80 Plus Platinum, чрезвычайно эффективны. И, честно говоря, рейтинг 80 Plus Titanium предназначен только для того, чтобы похвастаться. На самом деле, вам не нужно что-то более эффективное.

Ниже вы можете найти рейтинговую систему 80 Plus:

Убедитесь, что блок питания помещается в ваш корпус

Не все блоки питания имеют одинаковые характеристики. Существует 2 основных форм-фактора: ATX и SFX. Блок питания ATX должен помещаться во все корпуса формата mid, mATX и full tower. Форм-фактор SFX предназначен для машин малого форм-фактора (mITX). Помните об этом, если вы хотите собрать ПК с малым форм-фактором.

Источники питания SFX можно разместить в обычных корпусах ПК, но это не рекомендуется. Их кабели короче, и вы не сможете добраться до своих компонентов, если поместите блок питания SFX в обычный корпус.

Убедитесь, что в блоке питания есть все необходимые разъёмы

Последнее, на что следует обратить внимание, – это разъёмы на блоке питания. Вы должны найти все разъемы, перечисленные в официальных спецификациях любого блока питания

Материнской плате необходим 20-контактный или 24-контактный разъём. Разъём питания вашего процессора бывает 4-контактный и 8-контактный.

Графическая карта использует 6-контактный и 8-контактный разъёмы. Наконец, есть 4-контактные разъёмы Molex и разъёмы питания SATA. Помните, что вы можете использовать разветвители для подключения дополнительных компонентов, но не превышайте предельную мощность блока питания.

Выводы

В хорошей рабочей станции стоимость блока питания будет ничтожно мала по сравнению с ценой процессора, памяти, GPU и SSD. Поэтому выбирать стоит только качественные модели, использующие брендовые комплектующие, и имеющие технологии, которые вы можете прочувствовать на собственной шкуре. Современные GPU уже научились отключать вентиляторы в режиме простоя, так что сборка бесшумной рабочей станции — далеко не фантастика, а блок питания, умеющий работать с нулевым уровнем шума — отличное дополнение к общей концепции.

NZXT C750 — это прежде всего высокое качество платформы Seasonic, которое в данном конкретном случае стало ещё выше (другая печатная плата, более аккуратный монтаж), и единственное, к чему можно придраться — это к модели используемого вентилятора. Но опять же, каких-то массовых нареканий на него нет.

Блок питания имеет высокие показатели эффективности и качества напряжения, а сумасшедшая 10-летняя гарантия говорит о качестве лучше тысячи иных доводов.

Михаил Дегтярёв (aka LIKE OFF)

19/05.2020
