Обзор и тестирование блока питания chieftronic powerplay gold gpu-750fc

Внешний вид

Корпус выглядит достаточно оригинально, о геймерской направленности говорит ярко-красная решетка над вентилятором, стилизованная под сеть паутины.

Также применяется нетипичная окраска под черный мрамор, причем не только за счет цвета, но и по текстуре.

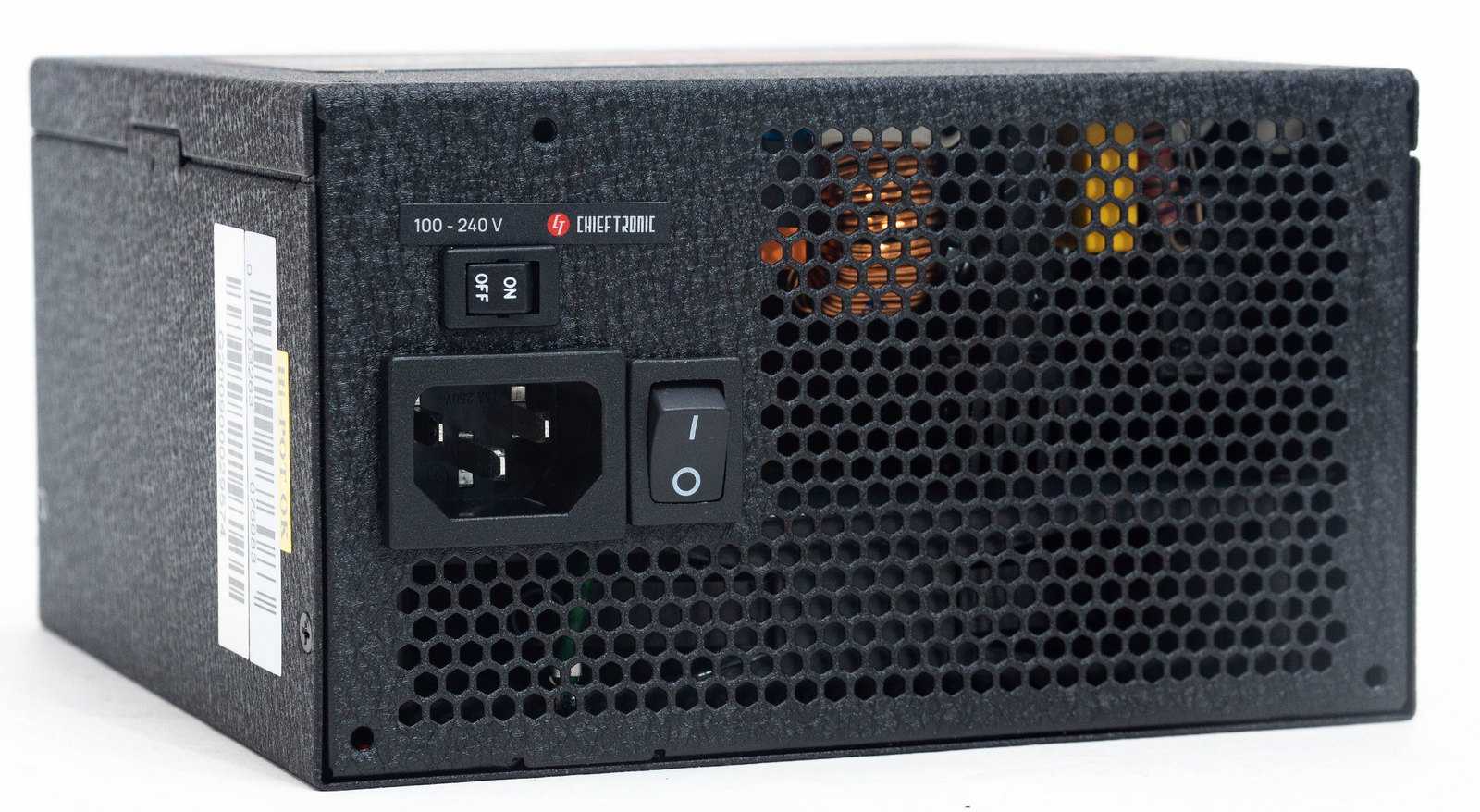

Лицевая панель имеет более традиционный вид: вентиляции в виде сот, тумблер включения и сетевой разъем. Имеется дополнительный переключатель на два положения – включение и отключение гибридного режима работы вентилятора.

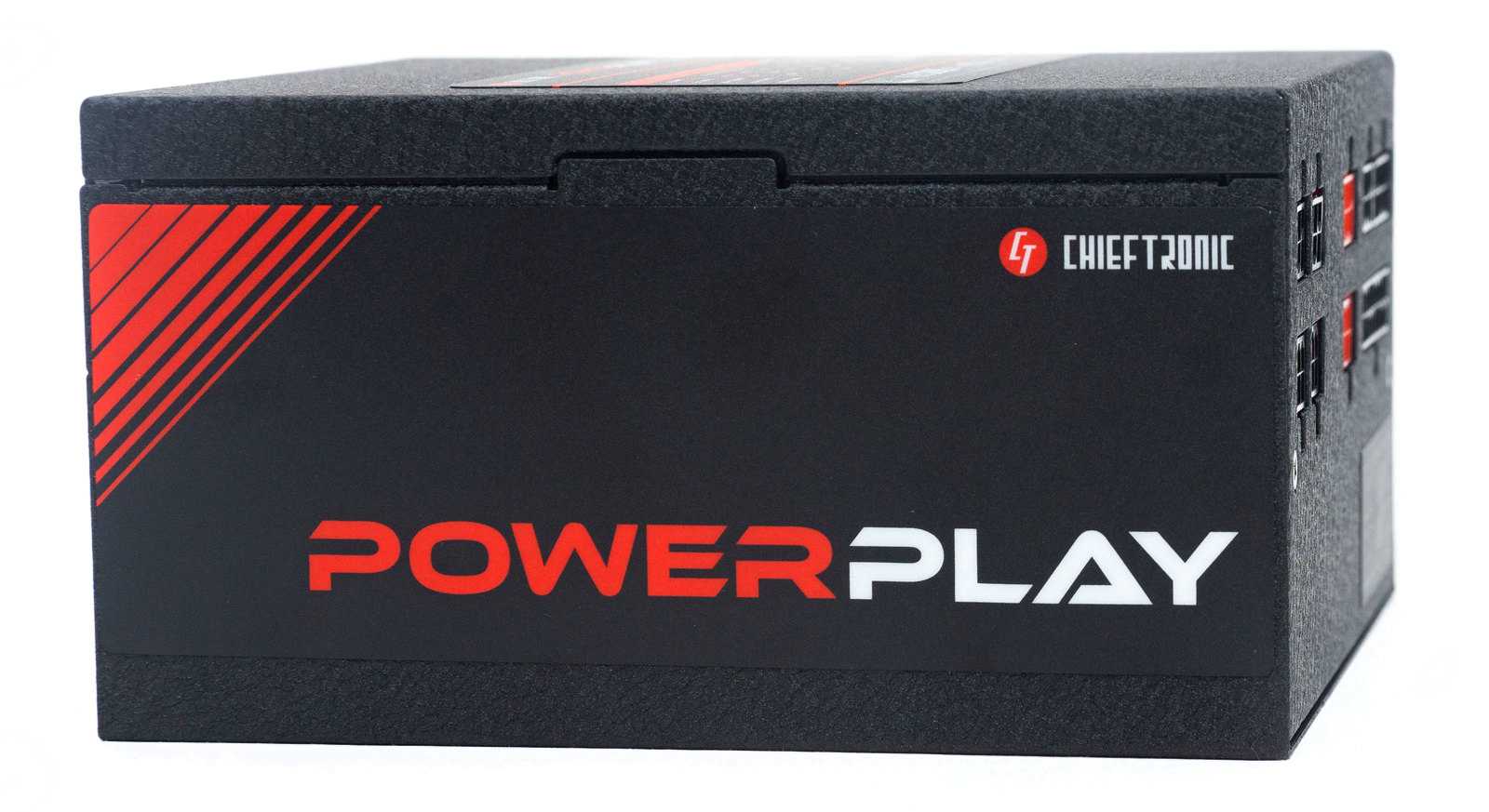

На правой грани имеется широкая наклейка с логотипом линейки, на левой — наклейки с серийным номером и отметка об успешном заводском тестировании.

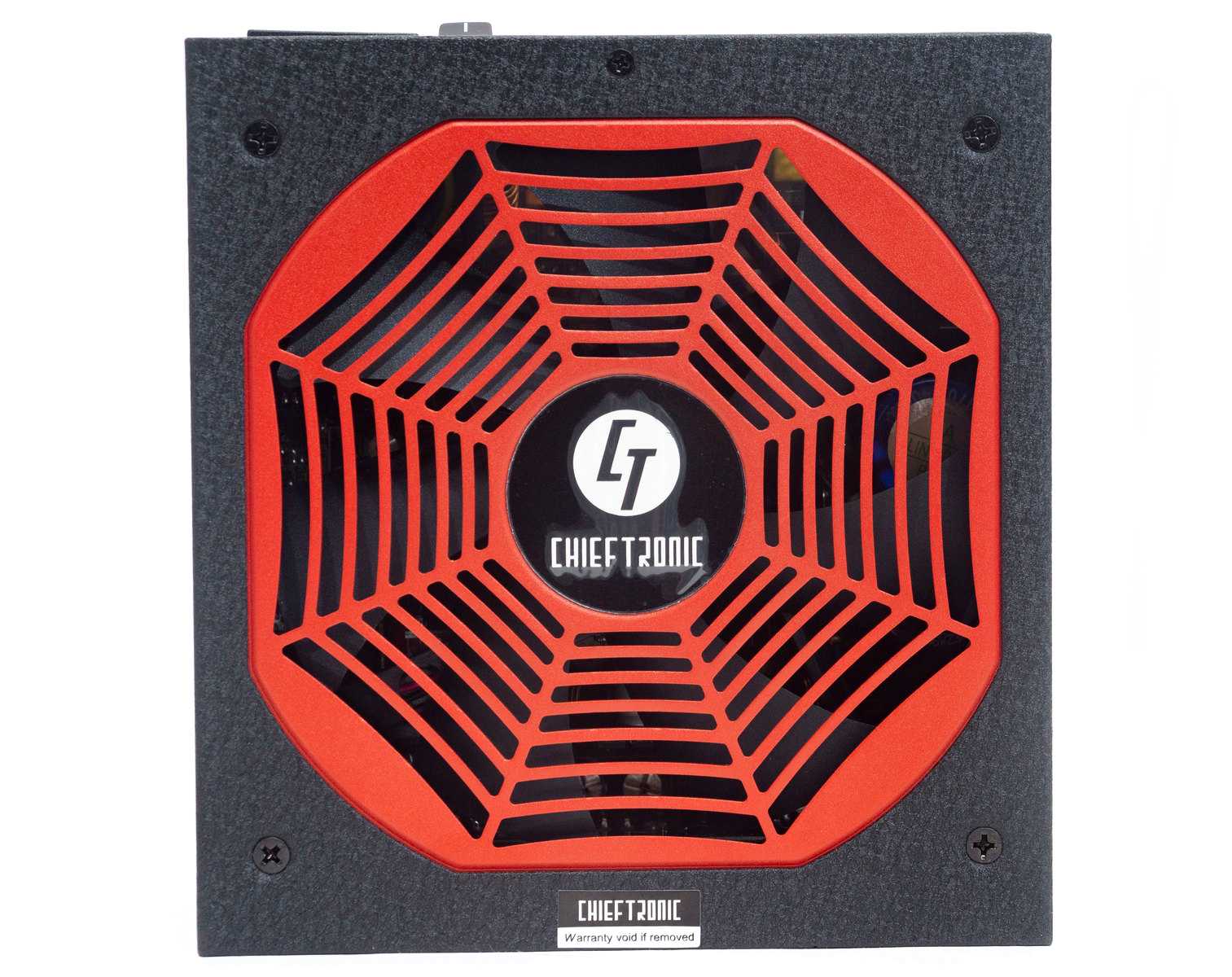

Нижняя панель с красной паутиной, вентиляционные отверстия узкие, но видимо этого достаточно для хорошего охлаждения комплектующих. По центру расположен круглый шильдик с серебристым логотипом бренда. На одном из винтов — гарантийная наклейка.

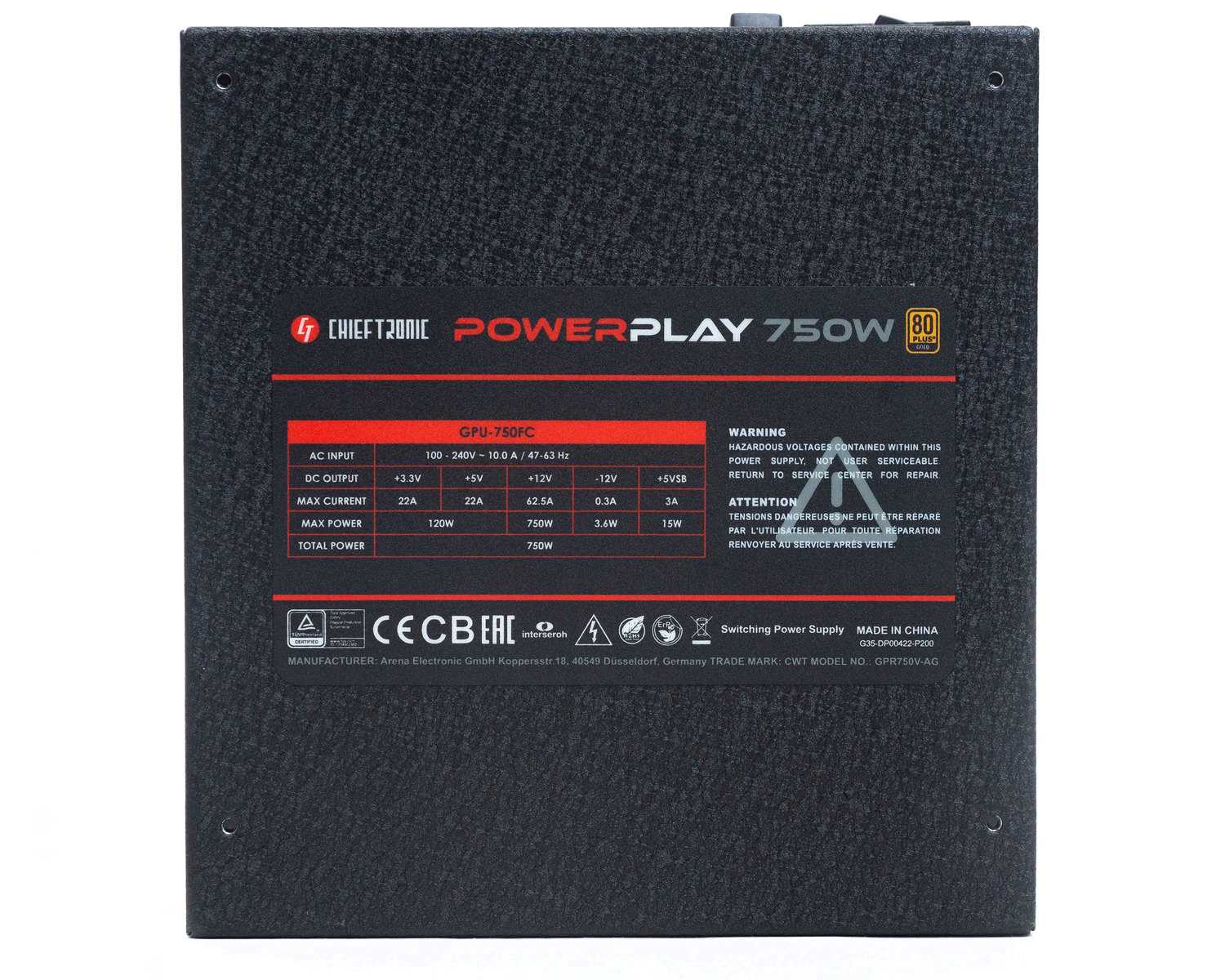

На верхней панели — наклейка с таблицей нагрузочных характеристик.

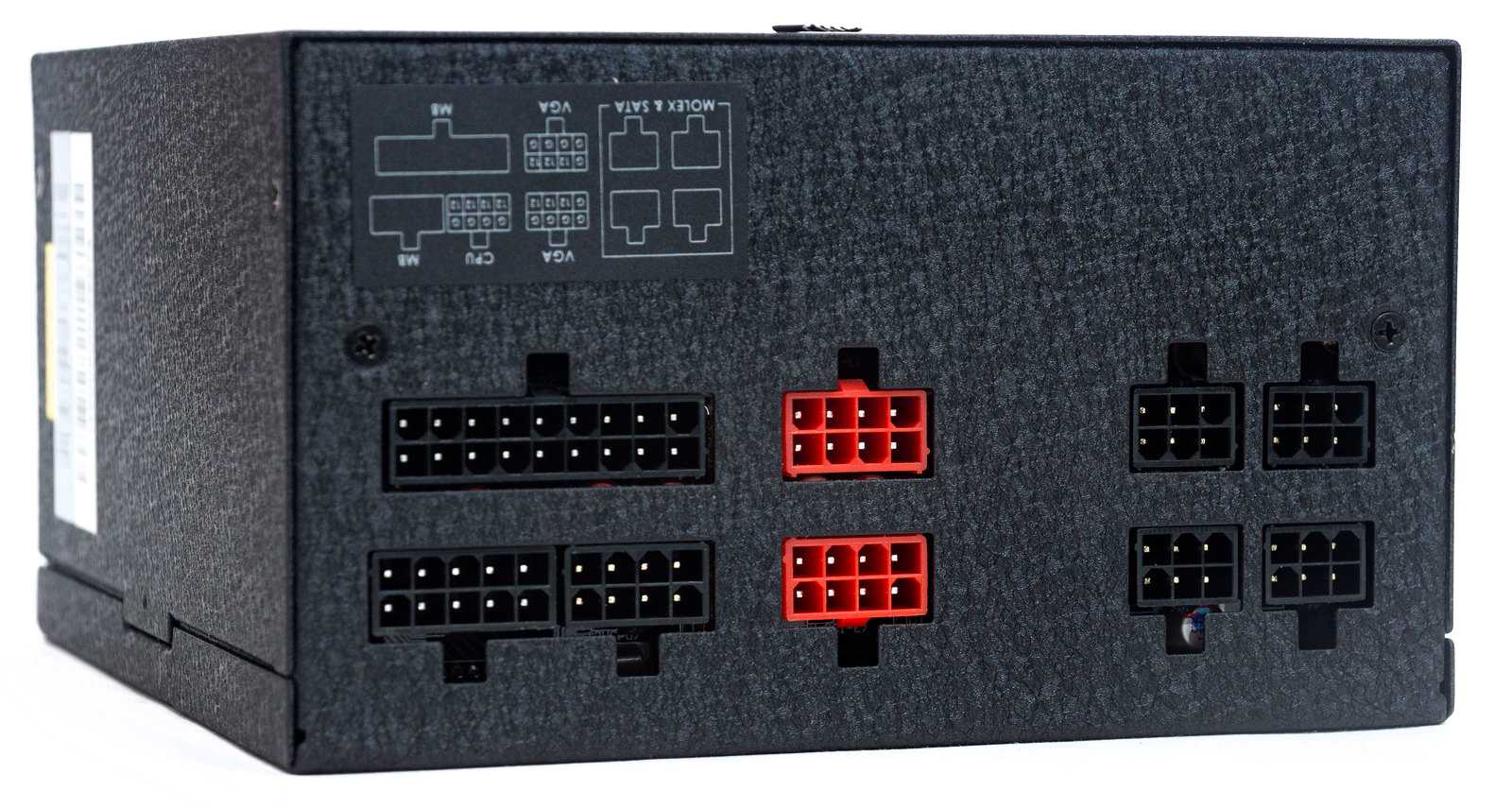

На тыльной панели разъемы для модульных кабелей. Для питания карт VGA они помечены красным цветом, что уже практически не встречается у других брендов. Сами разъемы не промаркированы, но сверху имеется наклейка с указанием их назначения.

Схемотехника

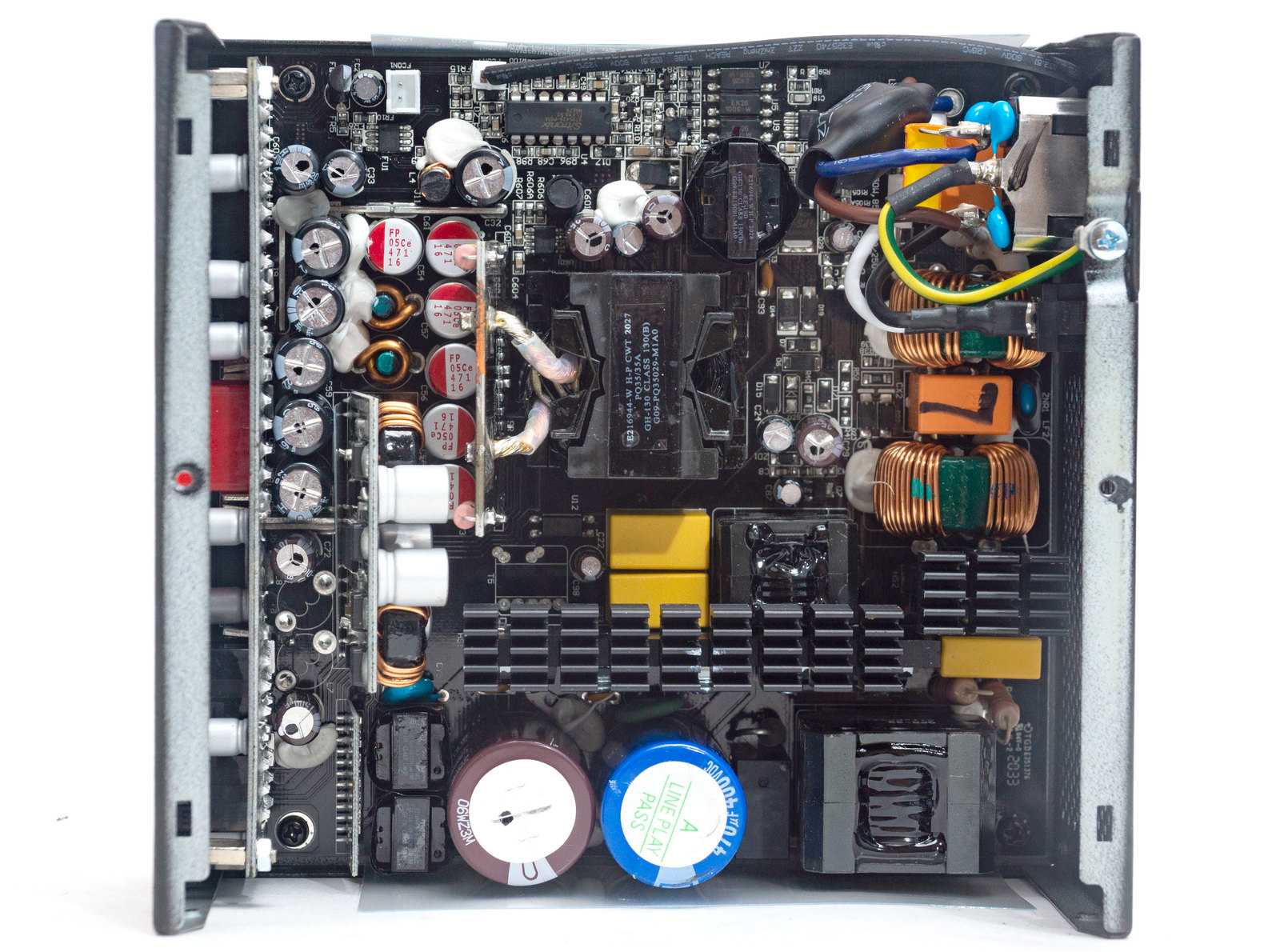

Модель Chieftronic GPU-750FC использует в основе платформу GPR от Channel Well Technology, основанную на резонансном полумостовом преобразователе LLC, синхронном выпрямителе и преобразователями DC-DC во вторичной цепи.

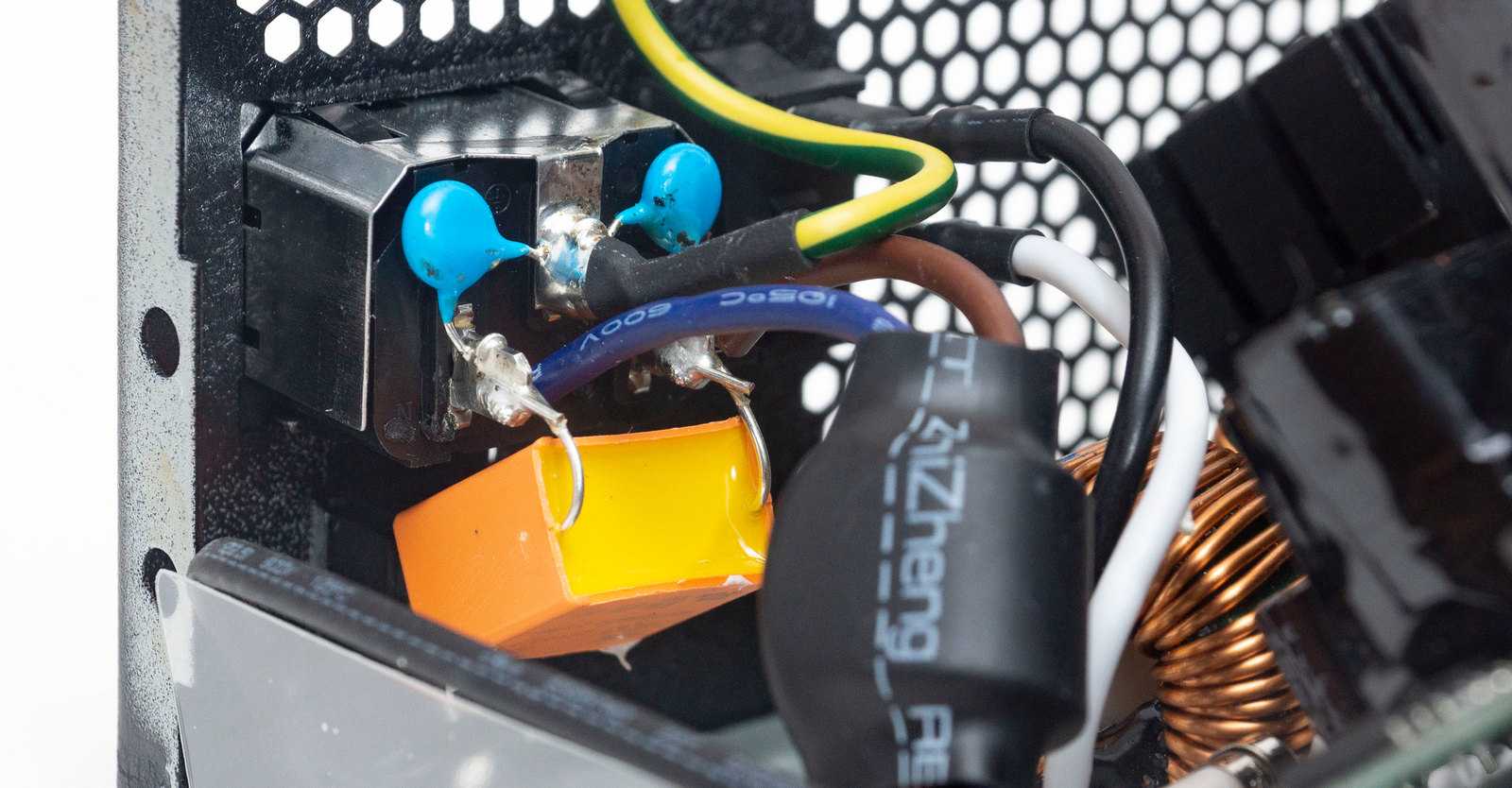

На входе мы видим полноценный EMI-фильтр, часть которого распаяна непосредственно на сетевой розетка. 4 Y-конденсатора, 2 X-конденсатора, два дросселя.

Имеется микросхема IC CAP004DG для разрядки конденсаторов после отключения. Для защиты самого БП имеется плавкий предохранитель и варистор. Также мы видим термистор NTC и реле, защищающие от пускового тока.

К отдельному радиатору прикручена диодная сборка GBU1510, рассчитанная на 15 А и 1000 В.

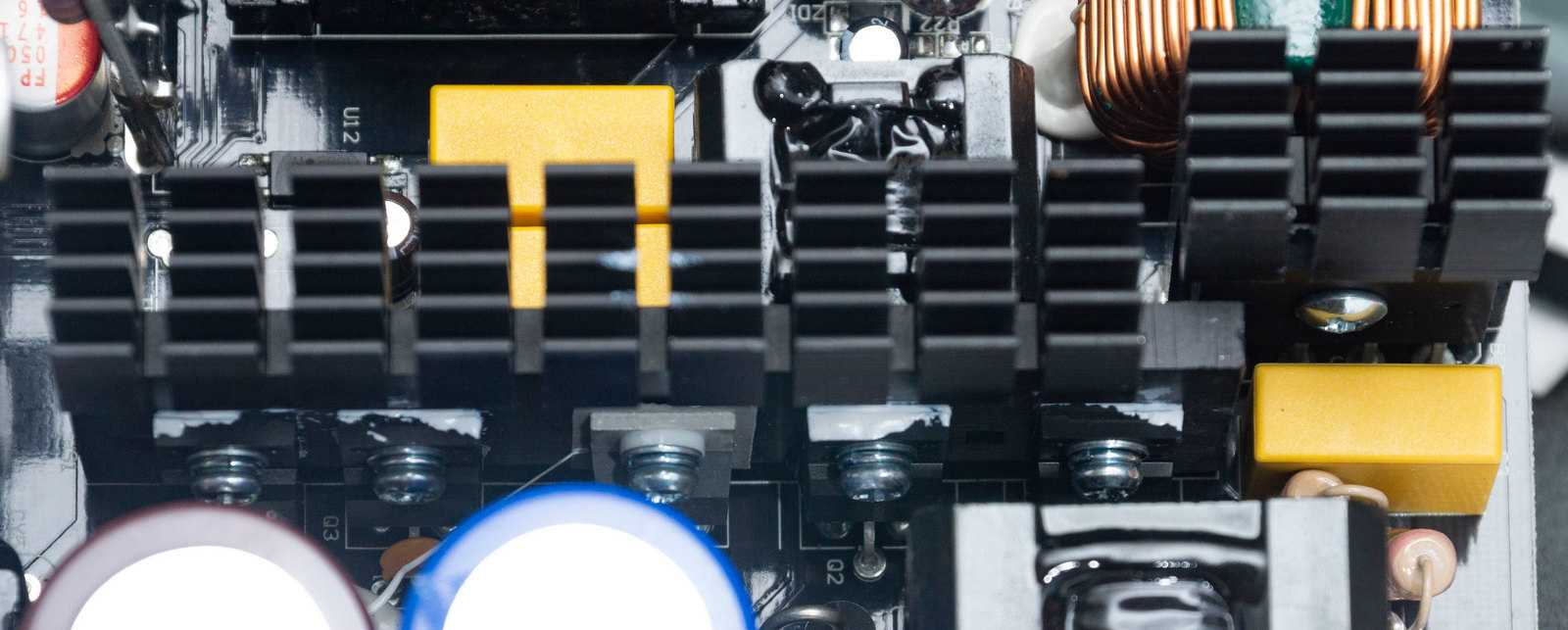

На втором крупном радиаторе находятся силовые элементы APFC и преобразователя.

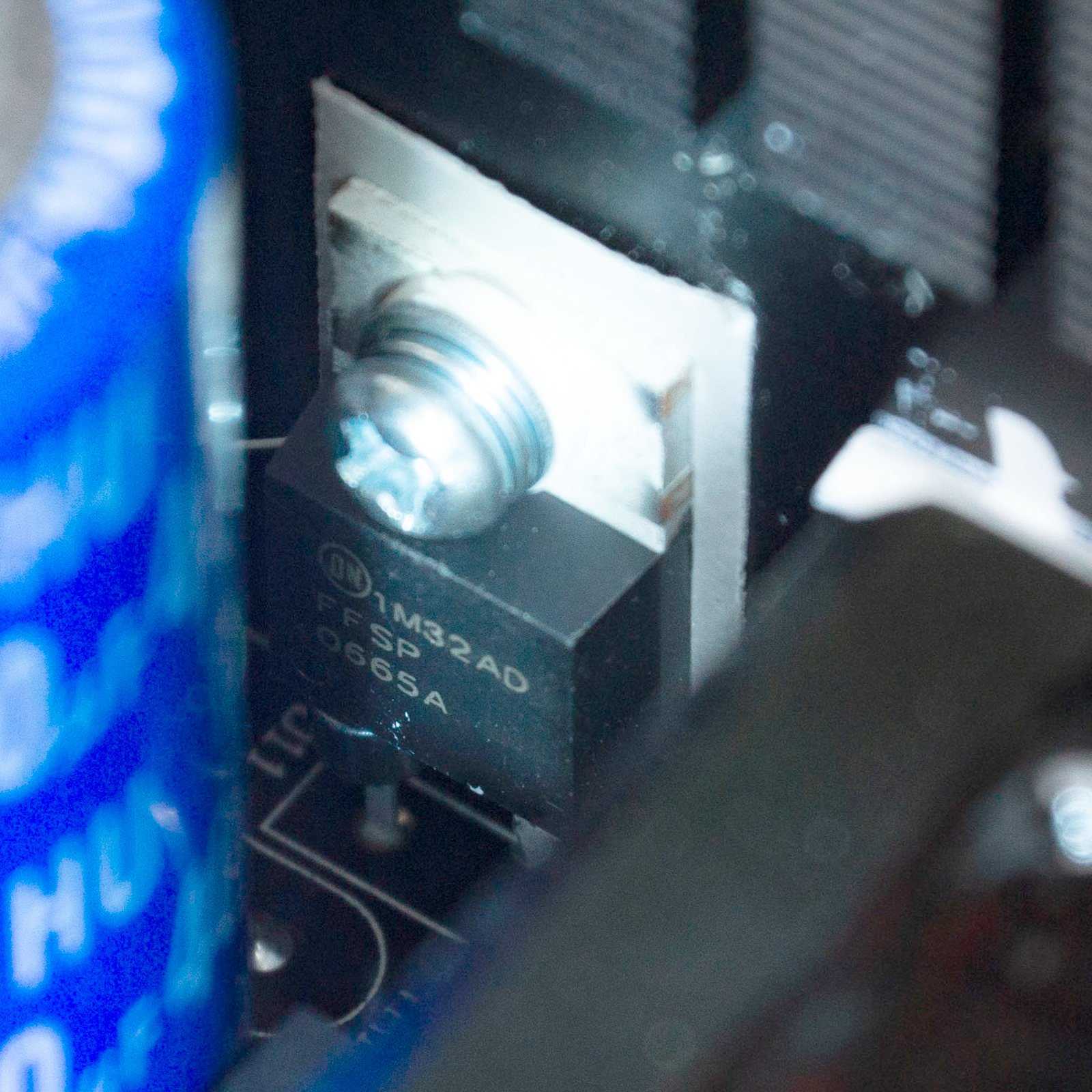

За корректор отвечают два мосфета GP28S506 по 28 А и диод Infineon IDH0665А на 6 А.

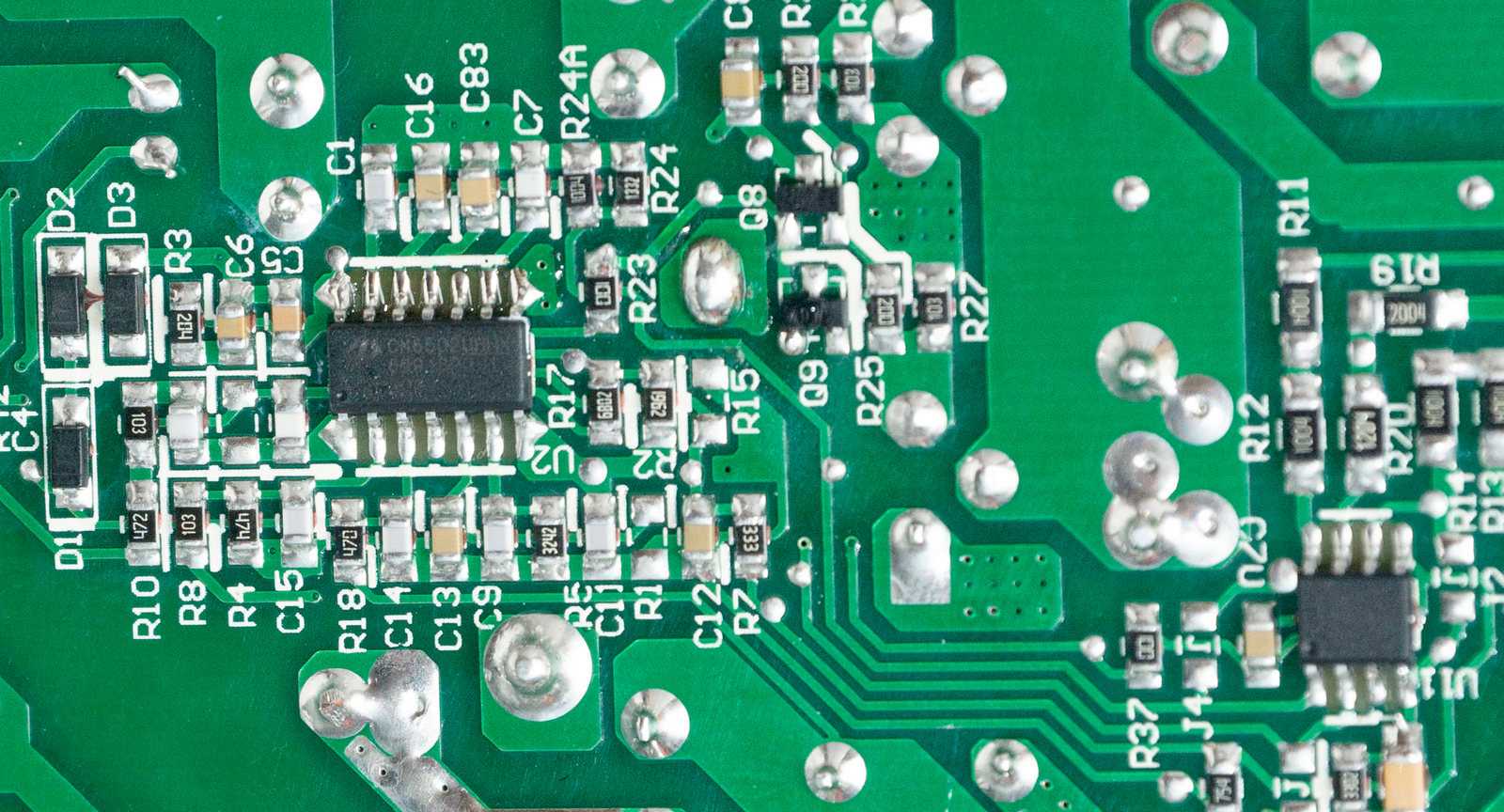

Два контроллера корректора находятся на обратной стороне платы — Champion CM6502UHHX и Champion CM03X.

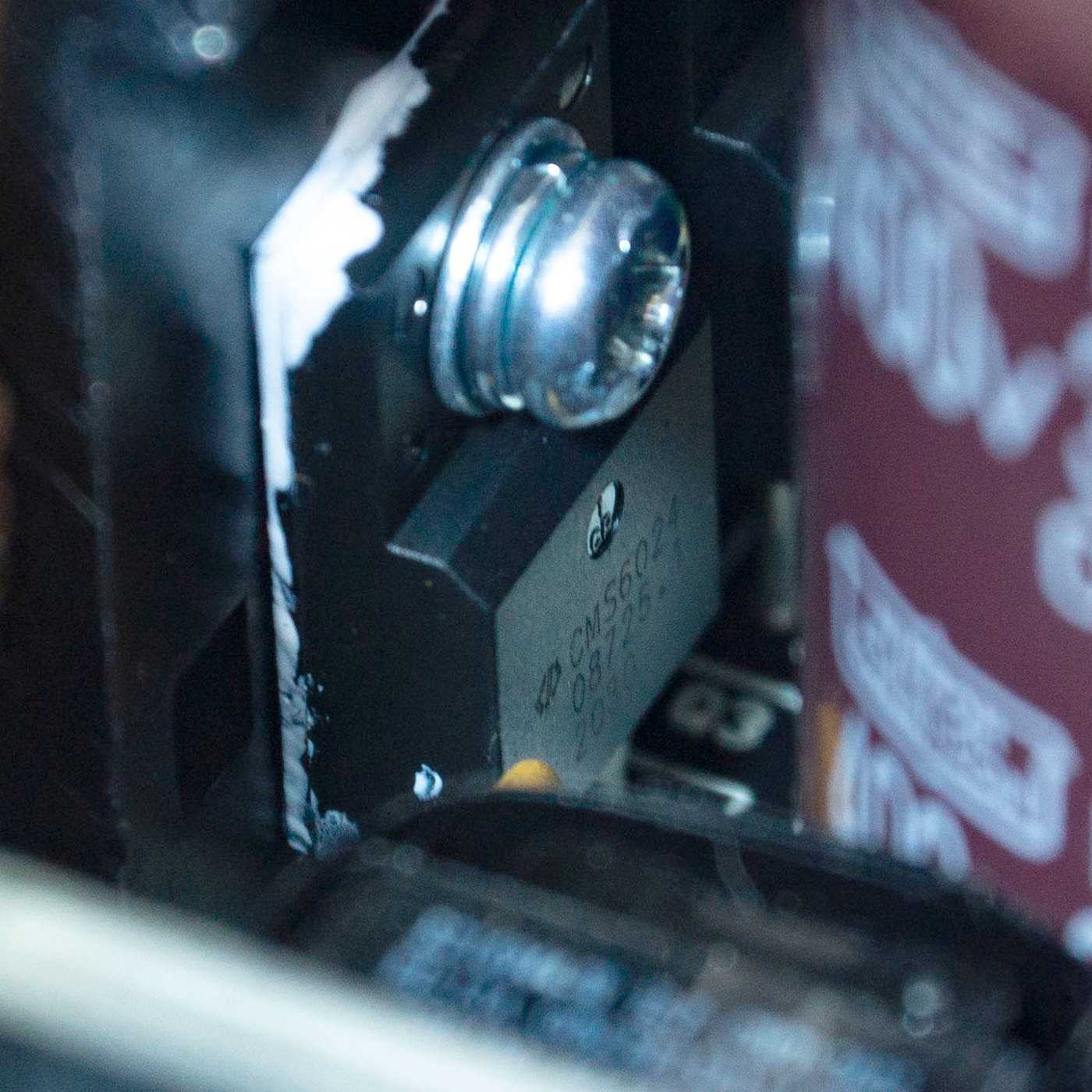

Полумостовой преобразователь представлен двумя транзисторами Champion CMS6024 на 11,5 А.

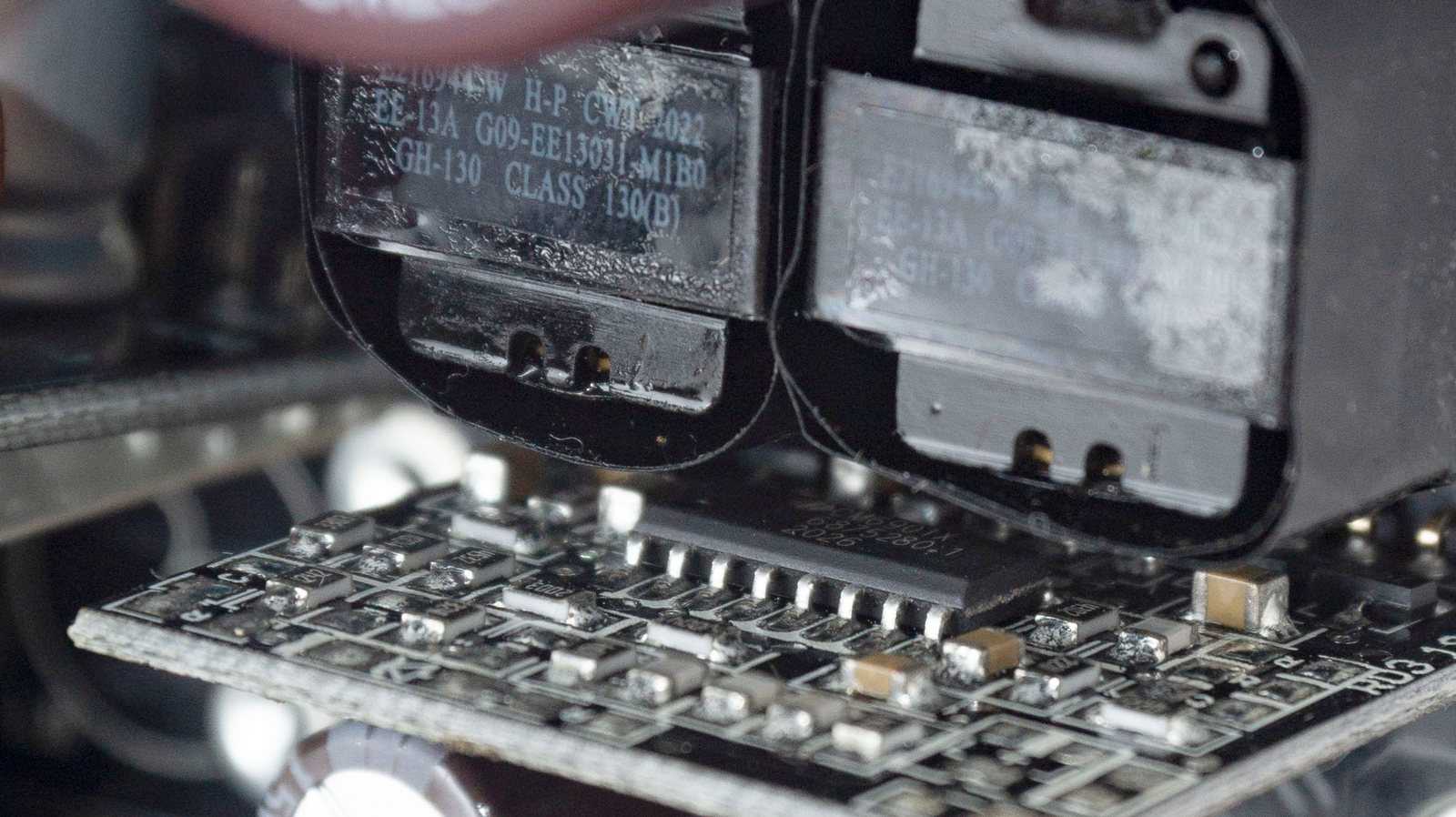

Контроллер преобразователя Champion CM6901X находится на отдельной вертикальной плате.

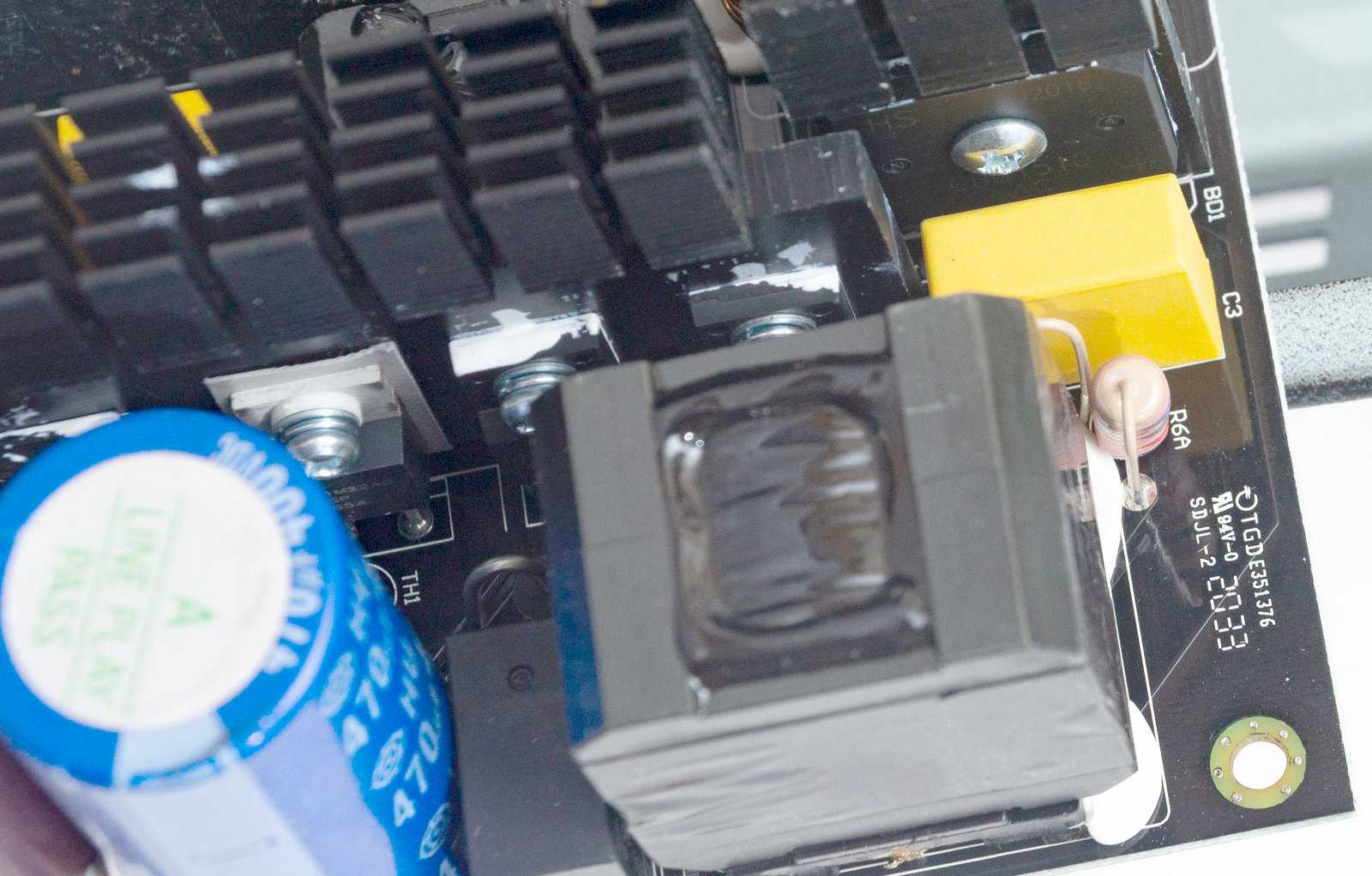

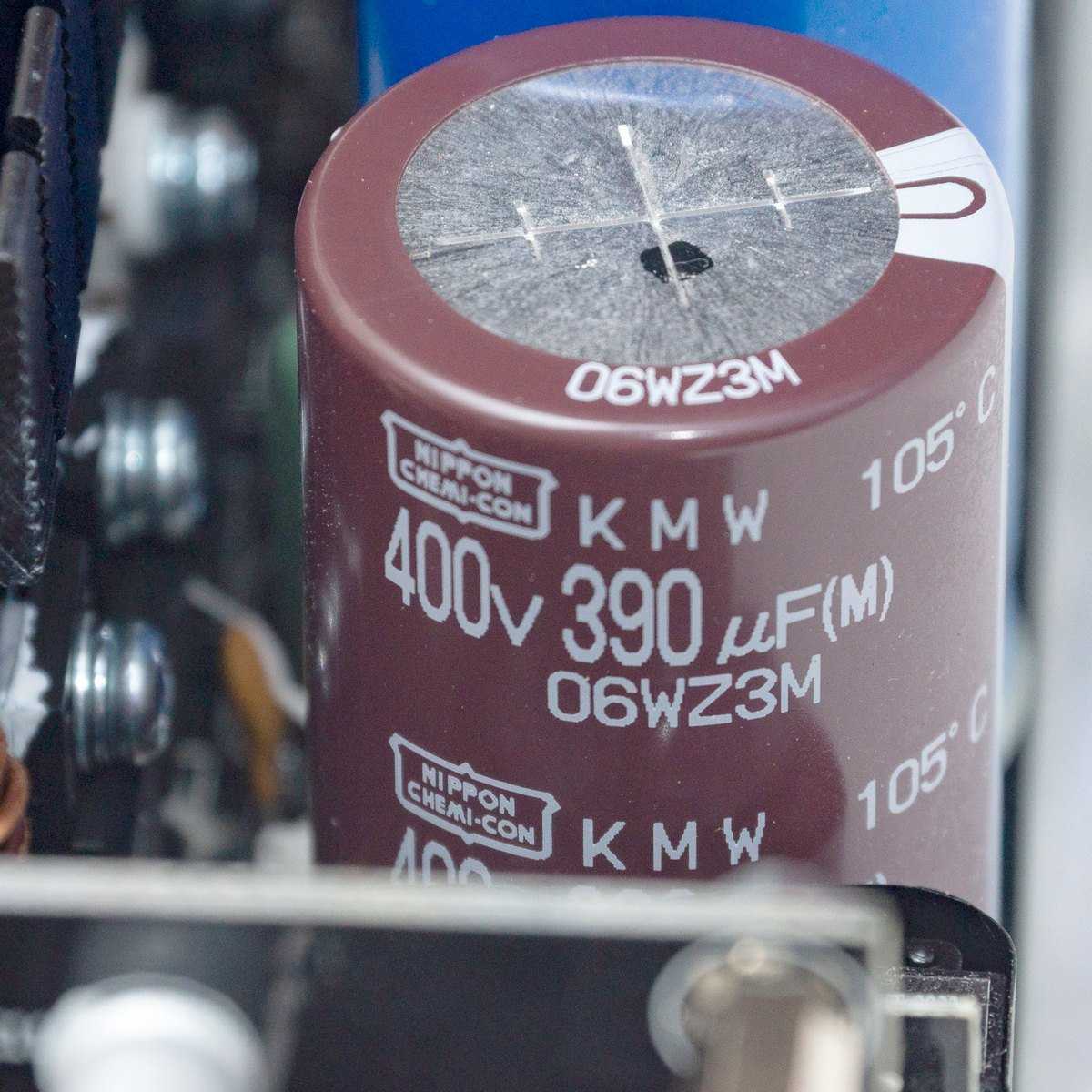

На краю платы находятся два конденсатора высоковольтной цепи от японской компании Nippon Chemi-Con. Коричневый емкостью 390 мкФ, рассчитанный на напряжение 400 В из высокотемпературной серии 105 °C, второй — синий без маркировки бренда, 470 мкФ, 400 В, также высокотемпературной серии.

Трансформатор, формирующий линию +12 В, непосредственно соединен с вертикальной платой с силовыми элементами этого канала.

На плате шесть мосфетов Semiconductor NTMFS5C430N по 185 А, они охлаждаются пластиной в нижней части платы.

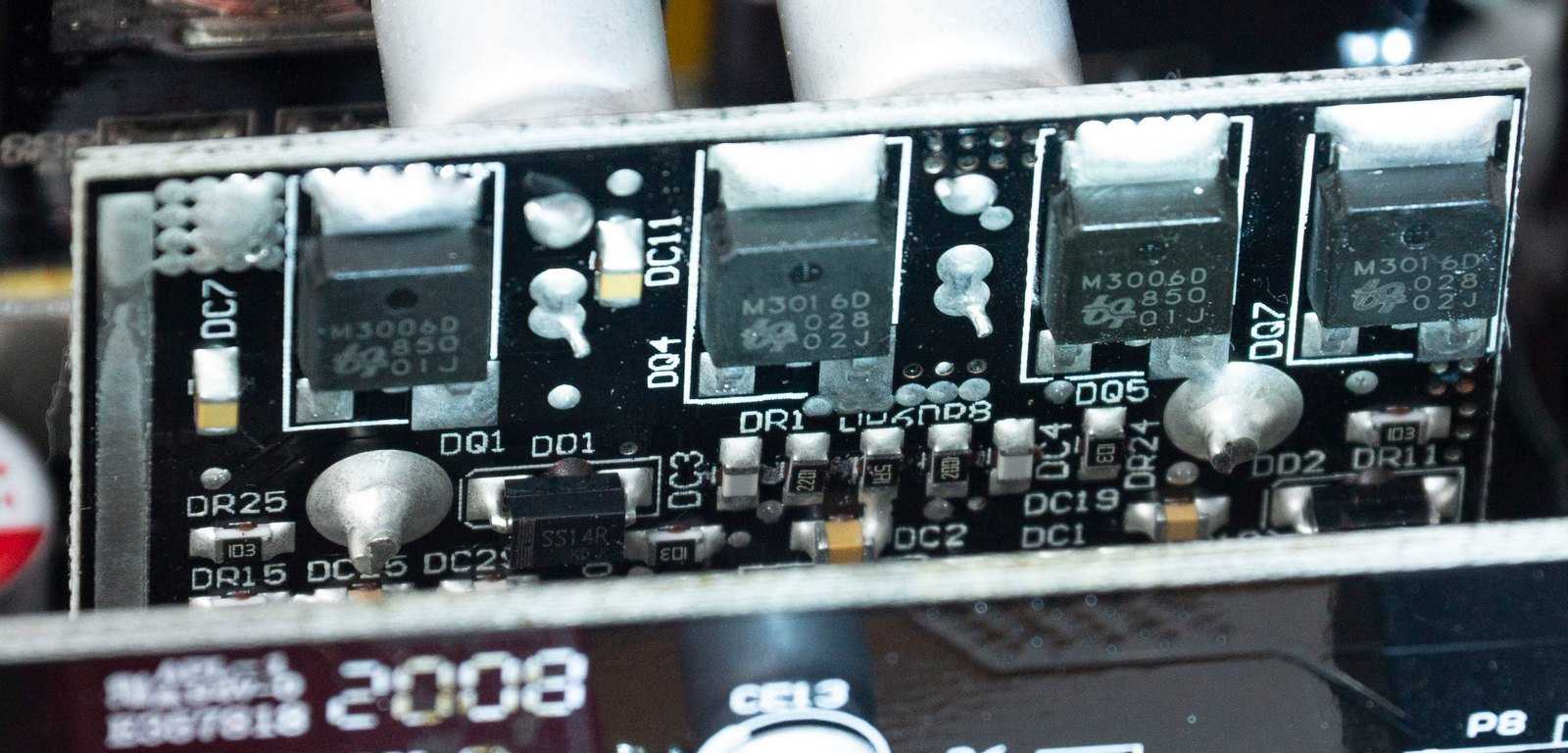

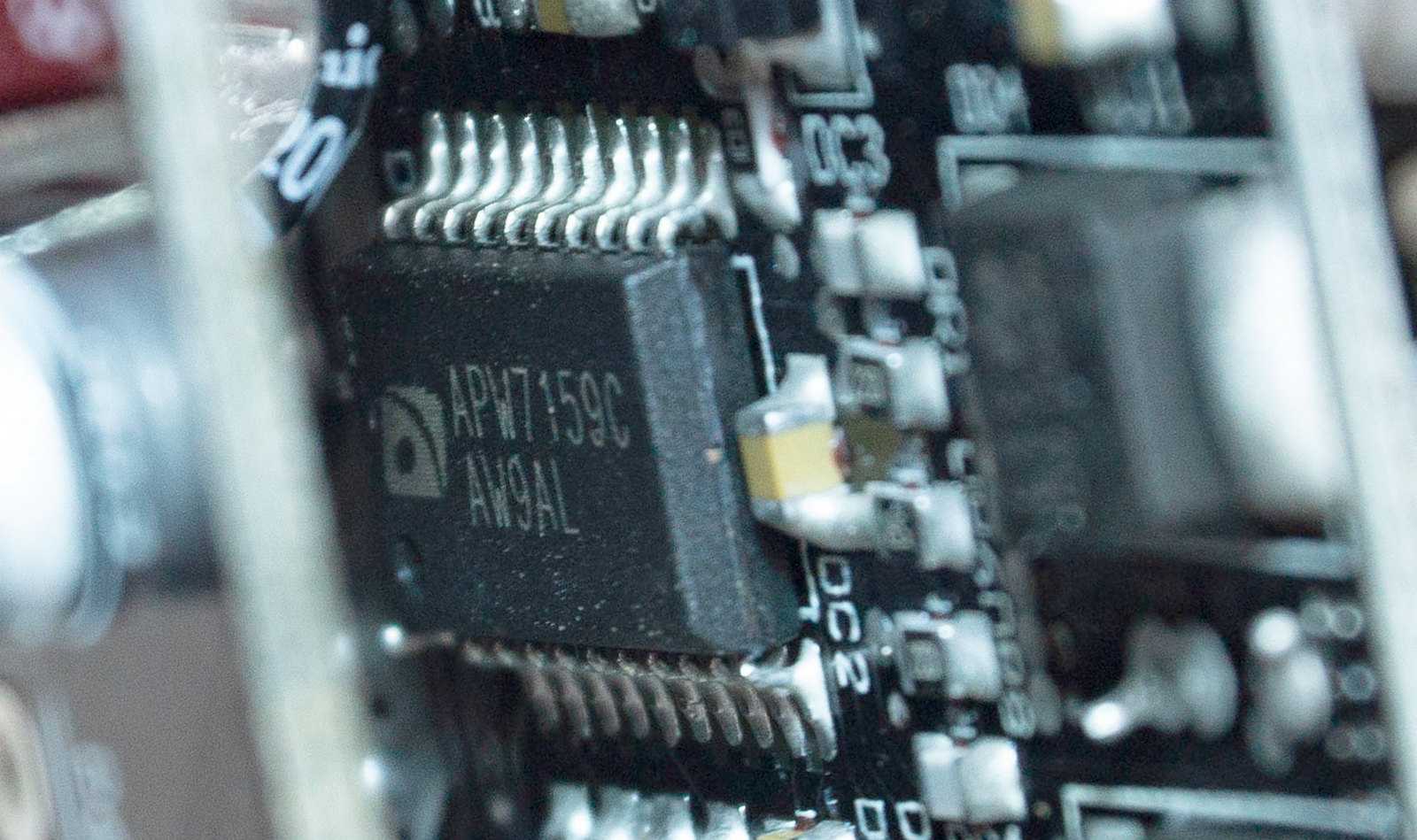

На отдельной вертикальной плате DC-DC преобразователь: четыре мосфета UBIQ QM3016D по 68 А, ШИМ-контроллер ANPEC APW7159C и парочка дросселей.

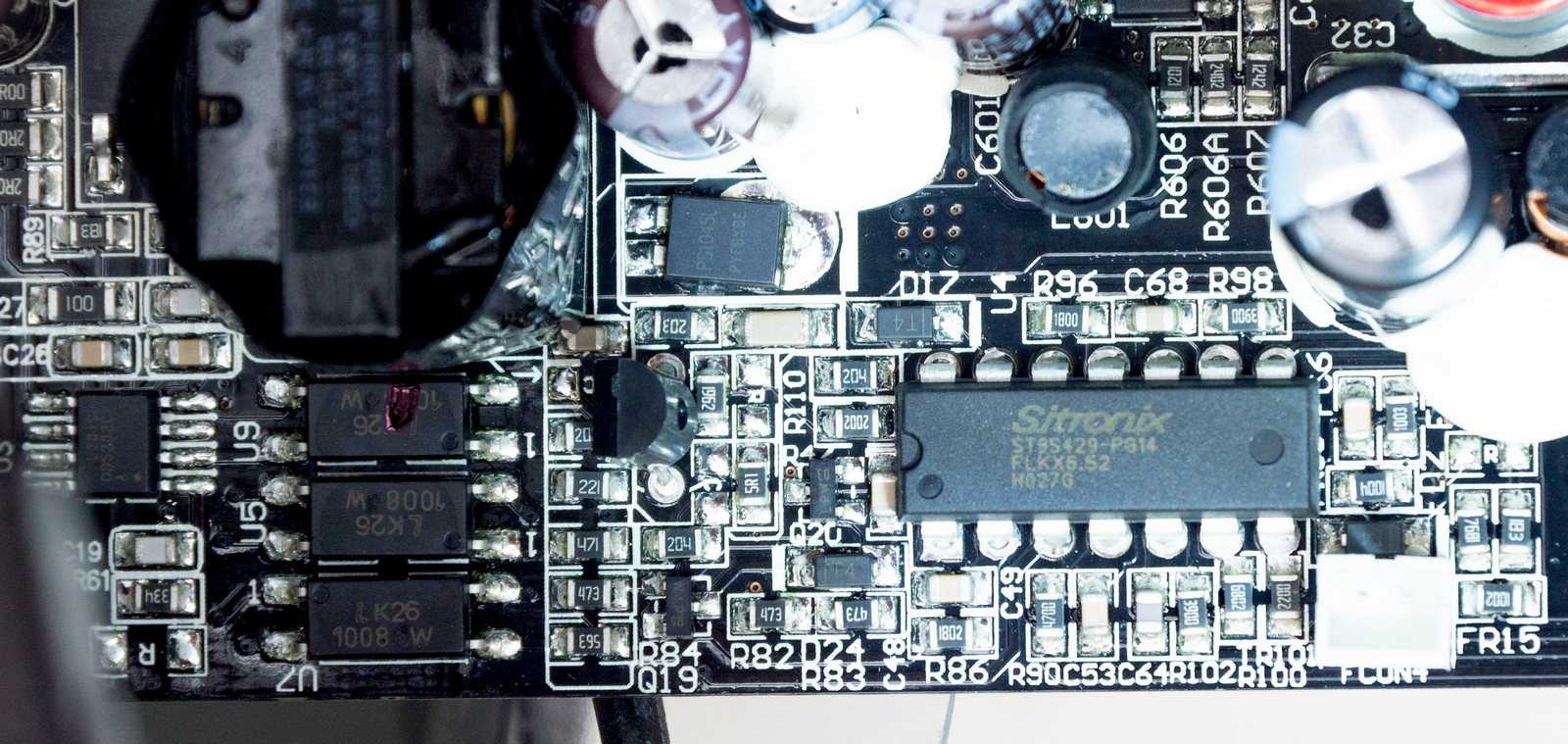

За все виды защиты отвечает супервизор Sitronix ST9S429-PS14.

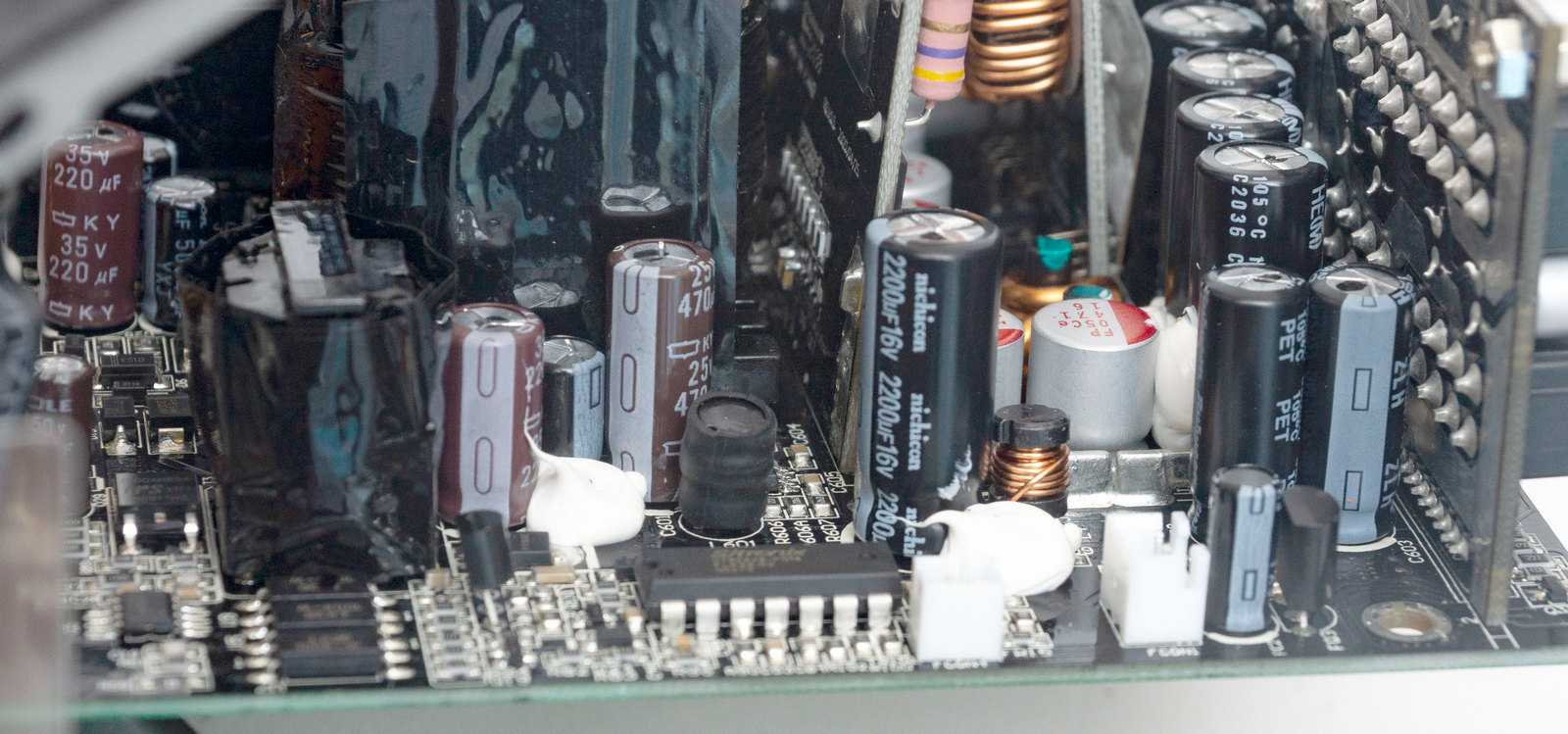

За фильтрацию помех на выходе отвечает множество электролитических и твердотельных конденсаторов Nippon Chemi-Con и Nichicon.

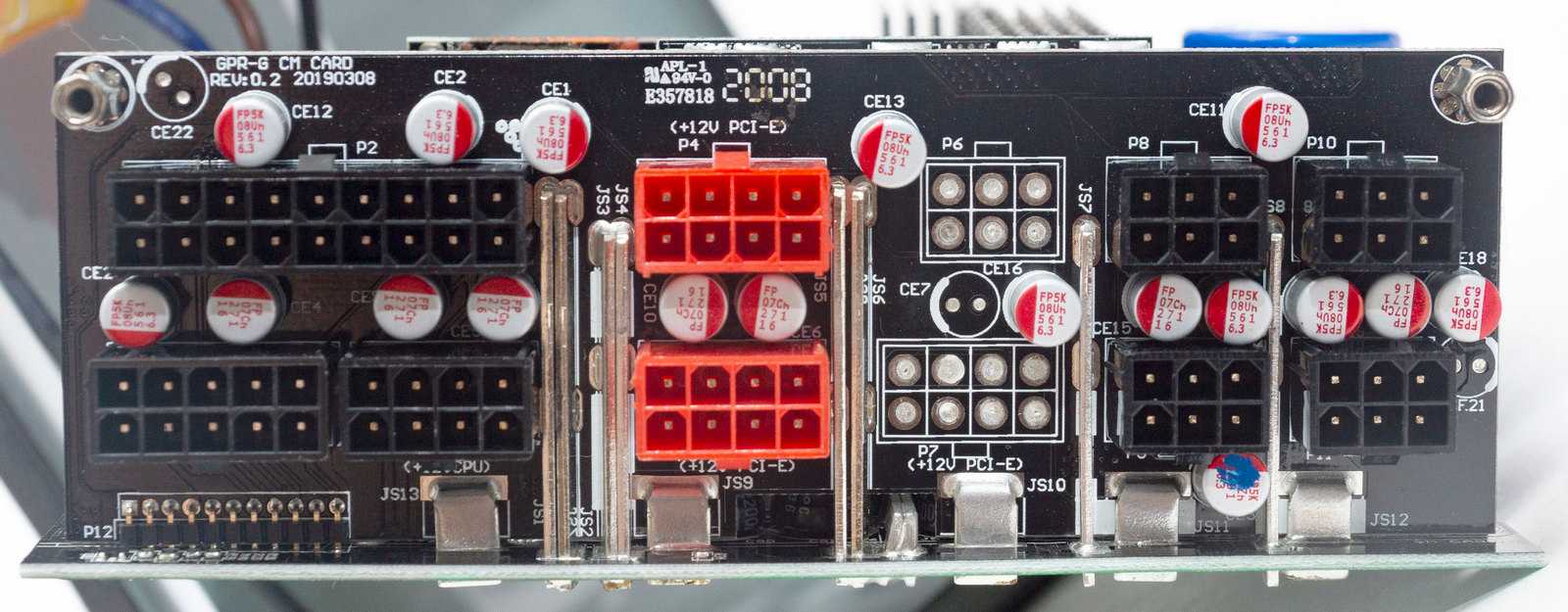

Часть твердотельных конденсаторов распаяна непосредственно на модульной плате.

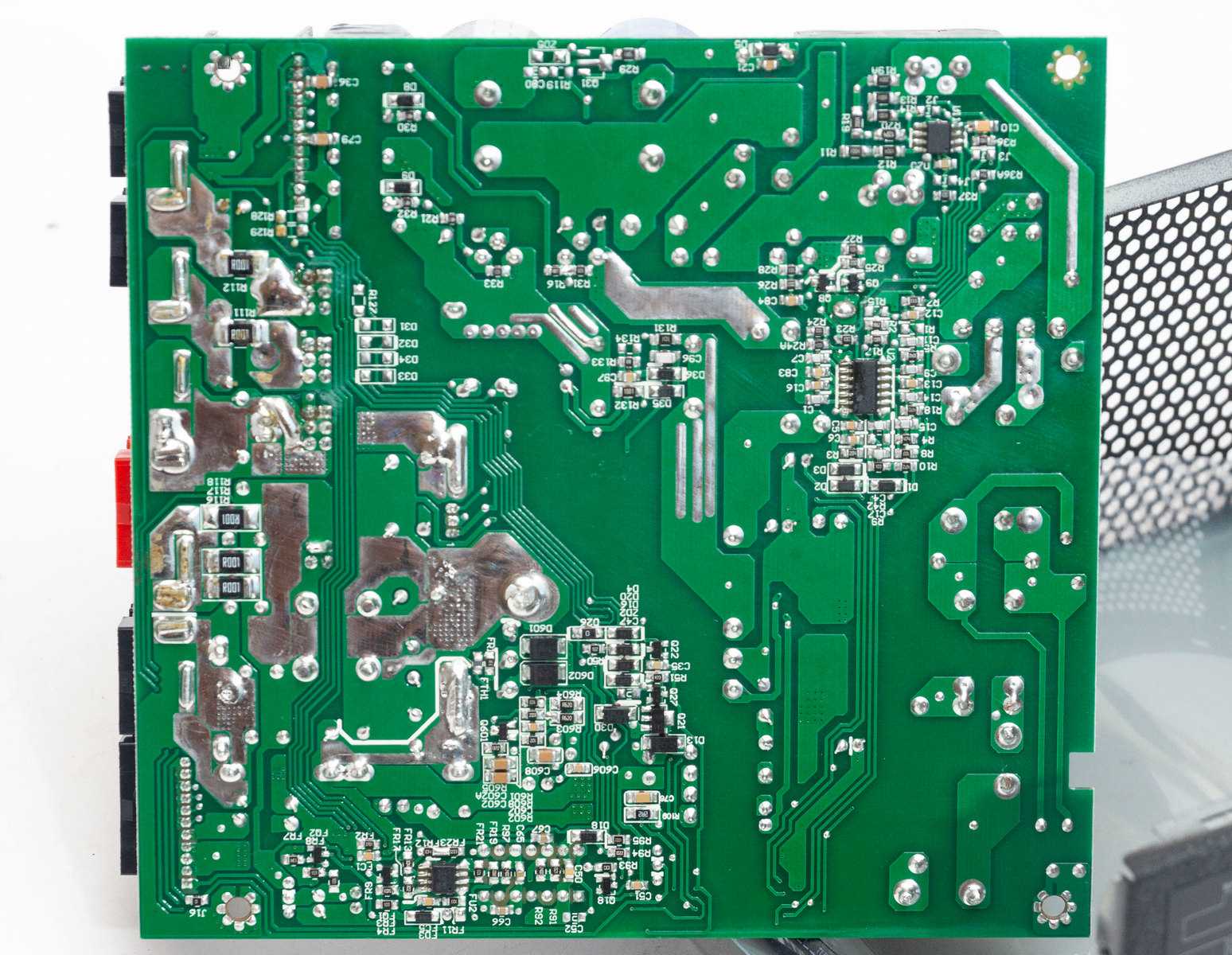

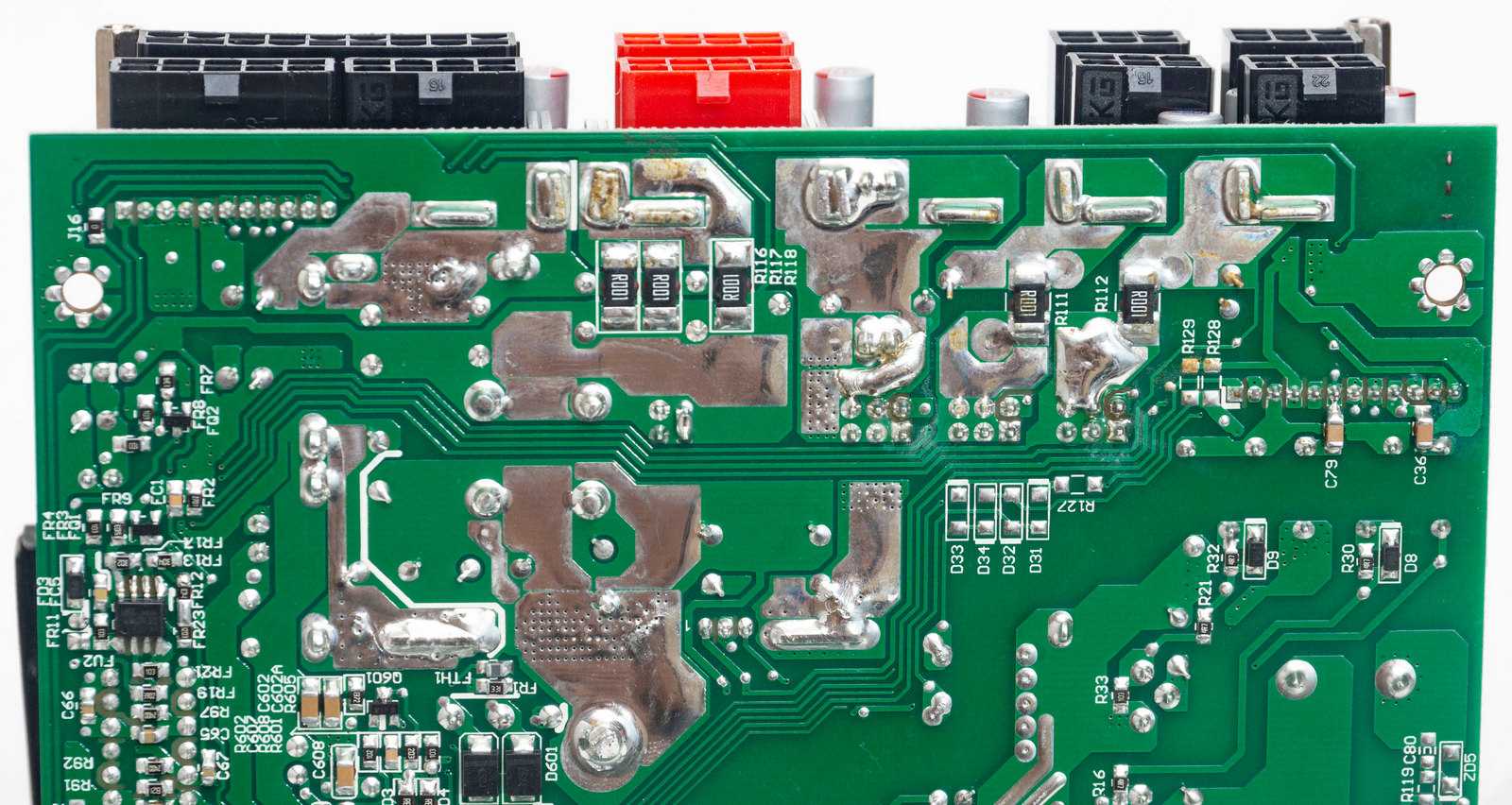

С обратной стороны мы видим аккуратную пайку, часть дорожек усилена припоем.

Местами видны небольшие следы неотмытого флюса.

Охлаждение и уровень шума

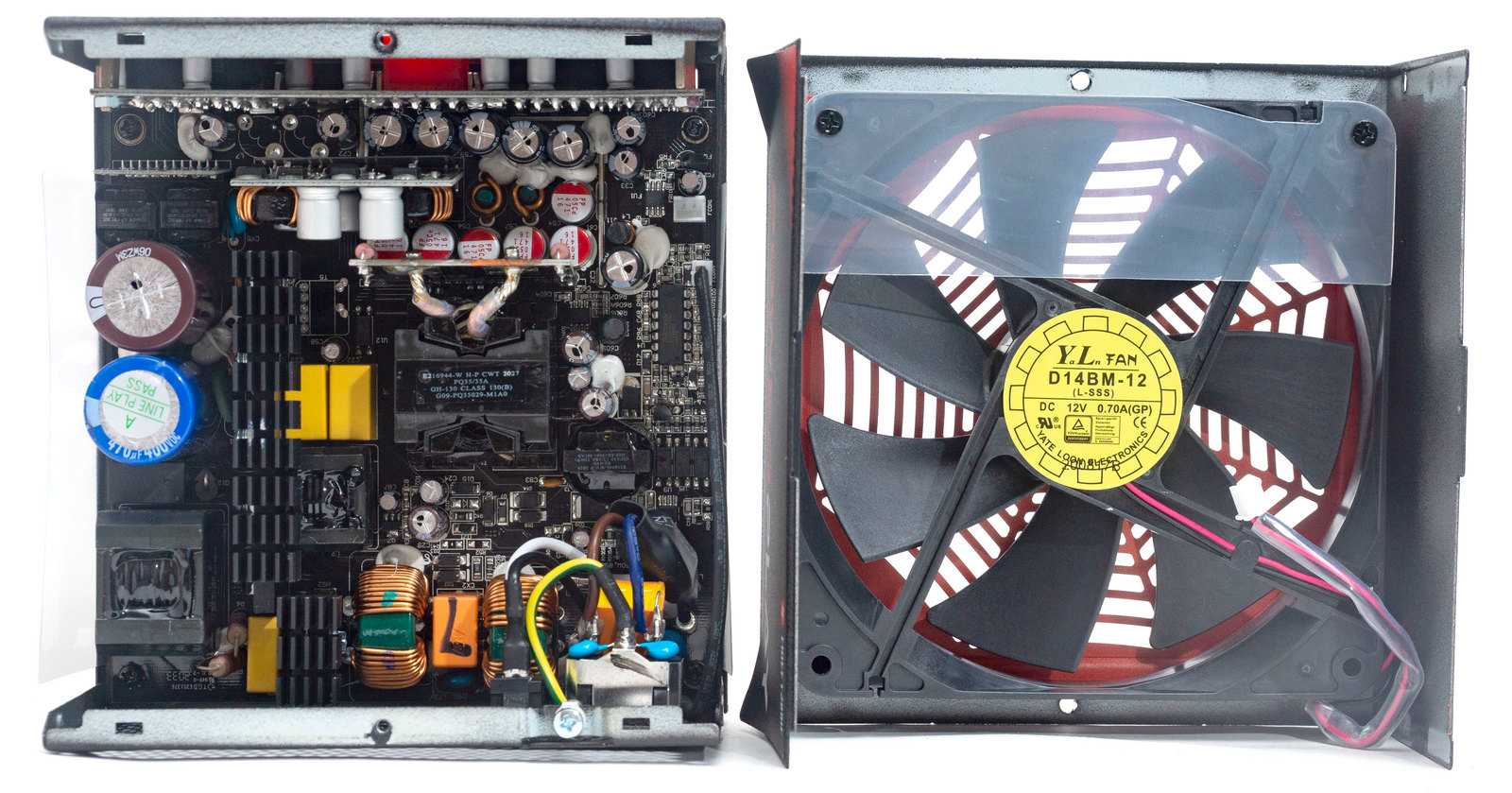

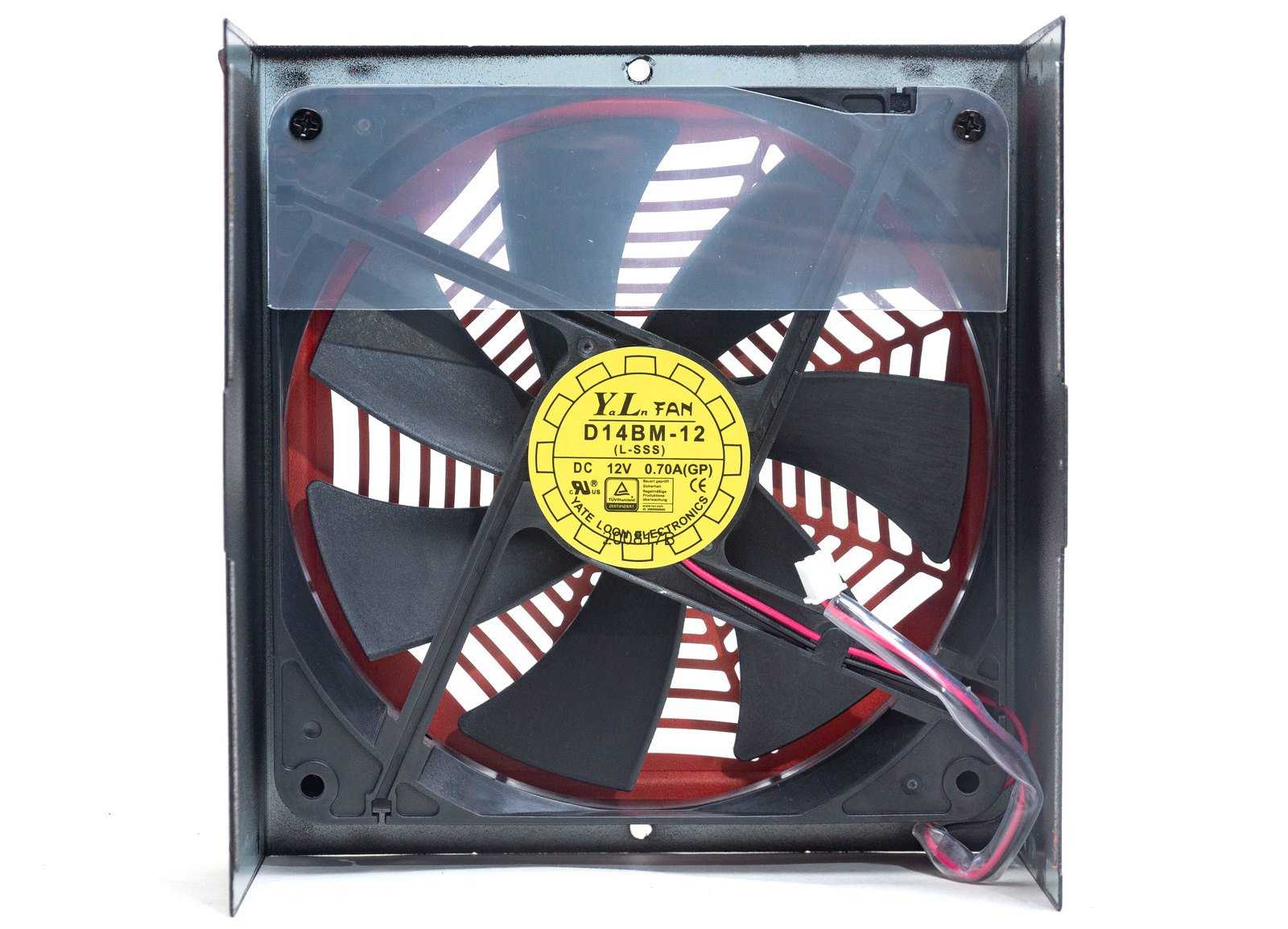

За охлаждение комплектующих отвечает 140-мм вентилятор D14BM-12 от компании Yate Loon Electronics. Двойной подшипник качения предполагает высокий ресурс его работы. Номинальная скорость вращения — 1400 об/мин, для 140 мм размера этого вполне достаточно.

В работе вентилятор очень тихий. В активном режиме до нагрузки 500 Вт он работает на минимальных оборотах и только потом плавно повышает обороты до максимальных. На минимальных оборотах его вообще не слышно, шумомер с минимальным порогом в 30 дБ шум не фиксирует. Но и на максимальных оборотах уровень шума в комфортных границах и не превышает 40 дБ.

В гибридном режиме охлаждения вентилятор стартовал в нашем случае после превышения нагрузки в 200 Вт. Но настроен он не на нагрузку, а на температурный режим, поэтому его старт и остановка будут зависеть именно от этого фактора. Стартует он при температуре 55-60°С; отключается, когда температура становится менее 40°С.

Шум от электронных компонентов в процессе эксплуатации не был замечен.

Как выбрать блок питания для компьютера 2021

Эффективность. С помощью сертификата 80 Plus можно мгновенно оценить эффективность блоков питания. Например, для моделей 80 PLUS Gold в нагрузке 20% значение КПД составляет 90% (нагрузка 50% — КПД 92% и нагрузка 90% — 89%). Собственно, Platinum ещё эффективней.

#	нагрузка 20%	нагрузка 50%	нагрузка 90%
80 PLUS Titanium	94%	96%	94%
80 PLUS Platinum	92%	94%	90%
80 PLUS Gold	90%	92%	89%
80 PLUS Silver	87%	90%	87%
80 PLUS Bronze	85%	88%	85%

Ещё можно воспользоваться калькуляторами суммарной мощности ПК. Вы выбираете все свои комплектующие и там же подсчитывается, какой блок питания Вам подойдёт. Плюс учитывайте, что блоки питания бывают разного форм-фактора, а значит разных его физических размеров.

Каждый компонент ПК потребляет определённое значение энергии. Рекомендованная мощность блока питания для GeForce RTX 3090 — 750 Вт, а для Radeon RX 6900 XT — 850 Вт. Для такой системы лучше брать модель с запасом, хотя вышеуказанное значение уже его учитывает.

Заключение

С блоками питания всё действительно просто, особенно сейчас. Именно модели 750 Вт являются золотой серединой. Можно приобрести блок 1100 Вт и сертификатом 80 PLUS Platinum с большим запасом. Все лучшие блоки питания 2021 нашего рейтинга заслуживают внимания.

Упаковка и комплектация

Блок питания поставляется в картонной коробке с цветной полиграфией. Упаковка универсальная и используется для всех моделей из линейки. На лицевой стороне находится изображение оригинальной вентиляционной решетки в виде красной паутины и название серии. Две пиктограммы указывают ключевые особенности – сертификат Gold и японские конденсаторы.

С обратной стороны нагрузочные характеристики для всех трех моделей. О том, какая именно модель в коробке, говорит отметка на боковой грани.

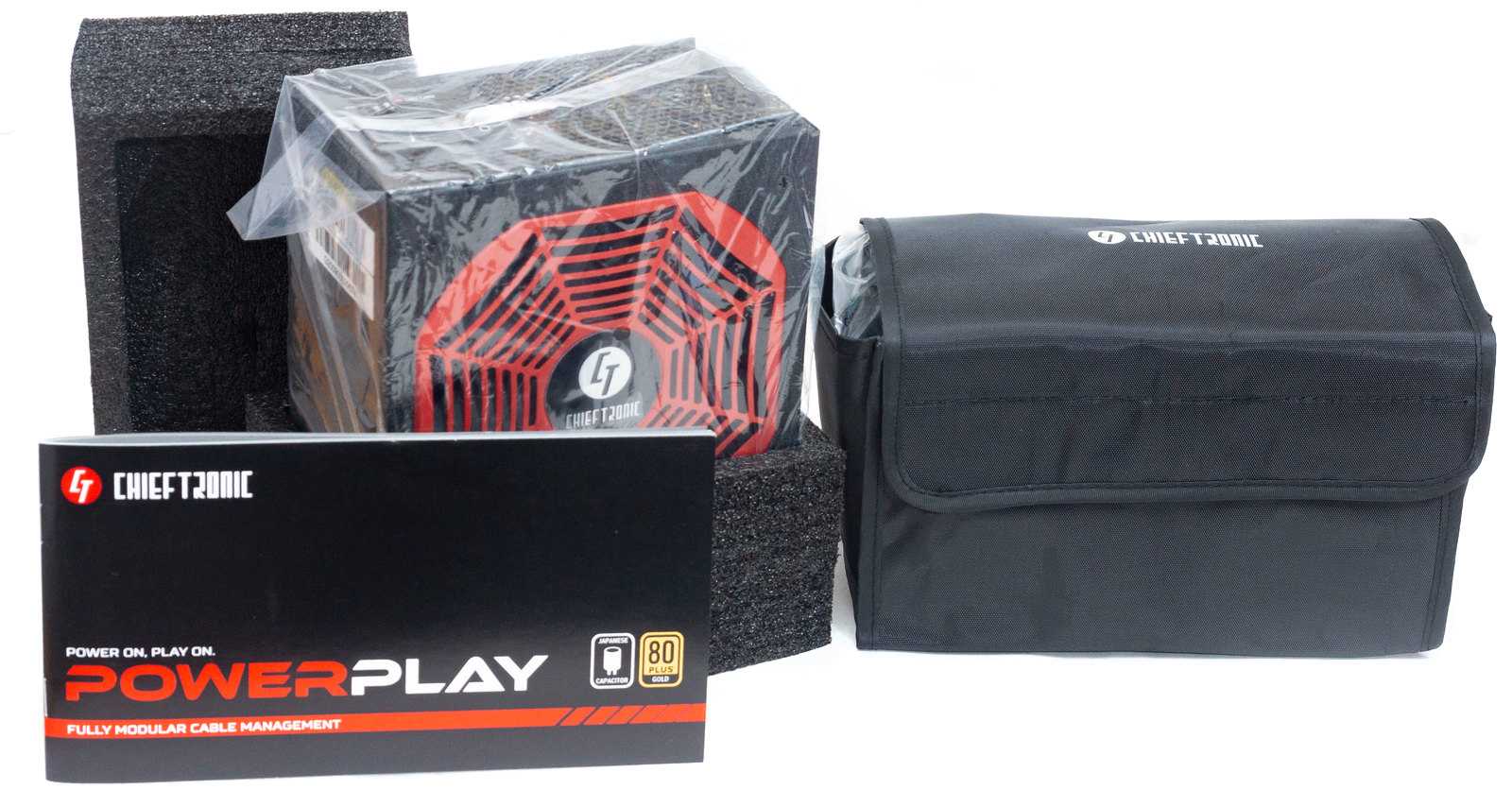

Блок питания упакован в целлофан и зафиксирован между демпферами из вспененного полиуретана. В отдельном тканевом футляре с крышкой на липучке находится весь набор кабелей и шнур для подключения к сети. Также в комплекте крепежные винты и инструкция с цветной глянцевой обложкой. Стяжек в комплект не положили, даже одноразовых пластиковых.

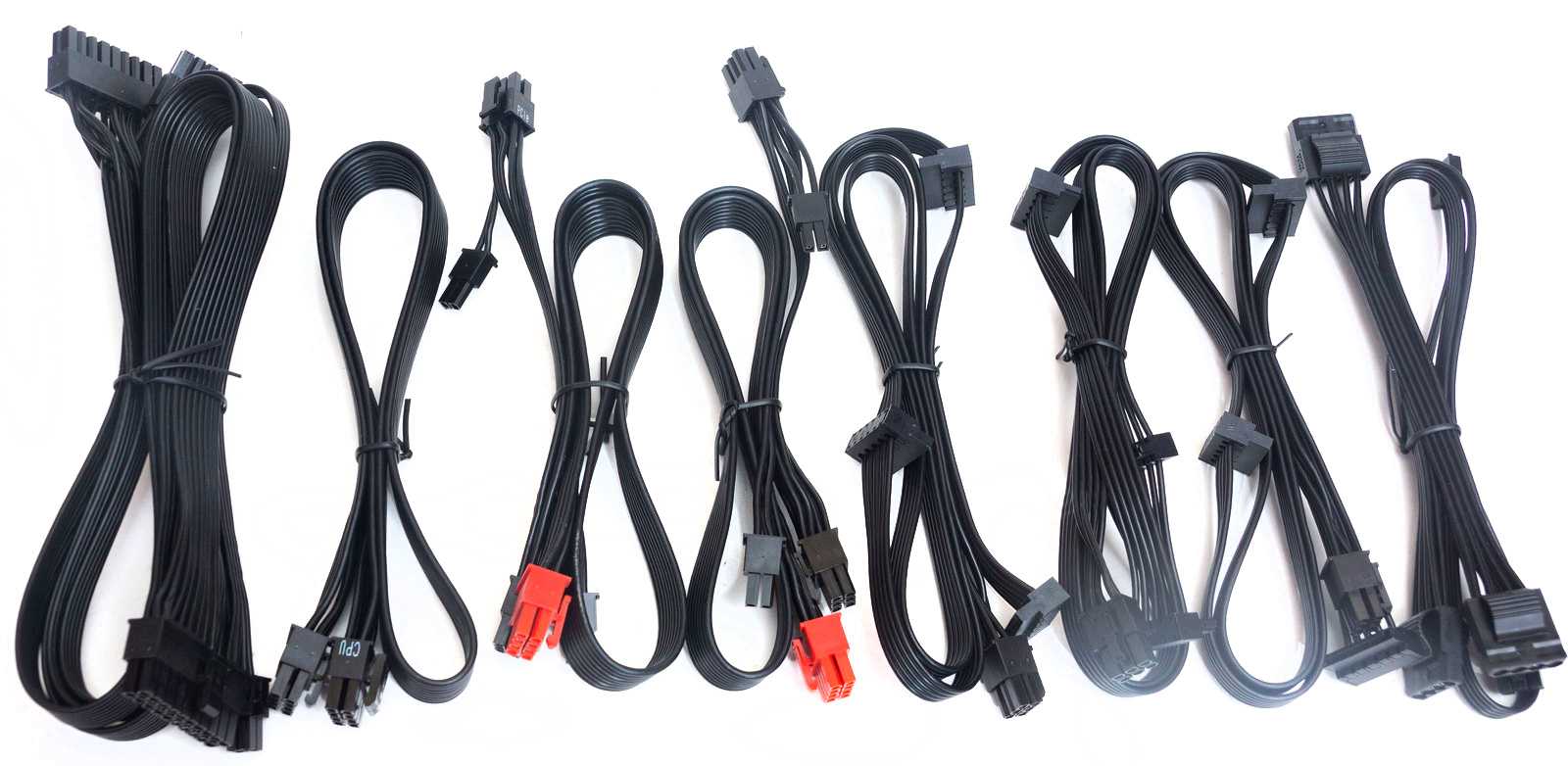

В набор модульных кабелей входит:

ATX кабель 20+4 пин для питания системной платы – 60 см;
Кабель питания CPU 4+4-пин – 70 см;
Два кабеля питания PCI-E, на каждом два коннектор 6+2 пин (всего 4 шт) – 60+12 см;
Три кабеля SATA с тремя коннекторами – 80+15+15 см;
Кабель с тремя Molex и Floppy на конце – 70+15+15+15 см.

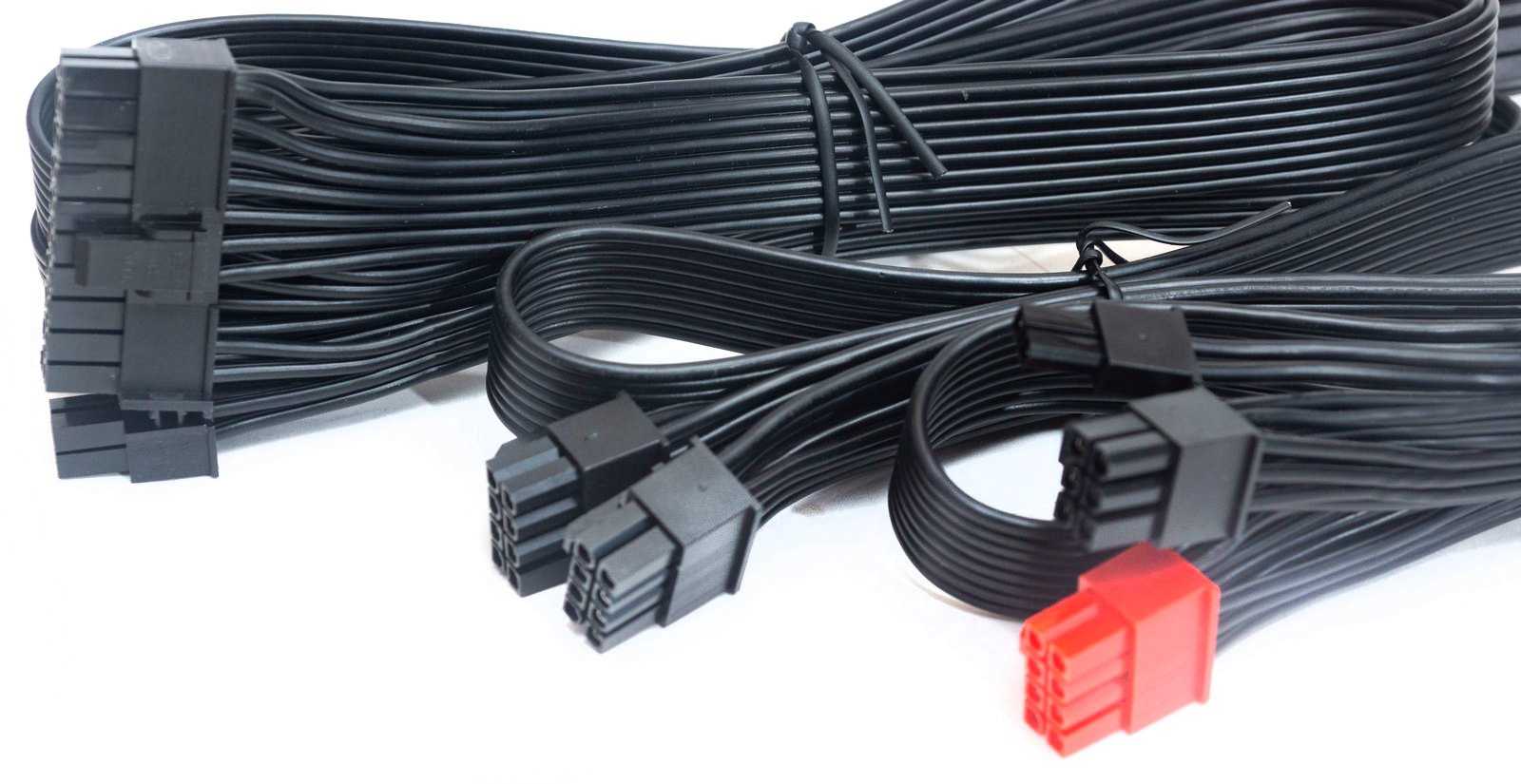

Все кабели в виде плоских мягких шлейфов калибра 16AWG для питания CPU и VGA и 18AWG для периферии и питания материнской платы. Набор проводов несколько архаичен для современной модели БП, прежде всего за счет отсутствия второго 8-пин кабеля для питания CPU. Также при нижнем расположении БП нет необходимости в столь длинных шлейфах для периферии, достаточно 60 см.
