Обзор и тест блока питания thermaltake toughpower gf1 argb 850w

PSL-6850P или G1-720W

В серии PSL у компании Zippy имеются три блока питания мощностями 720 Вт, 800 Вт и 850 Вт. Мы тестировали самую мощную. Его маркировка PSL-6850P(G1), в розничных магазинах он идёт под именем G1-850W. Мы будем называть его обоими именами. Этот блок питания производитель рекомендует использовать в серверах, рабочих станциях, игровых компьютерах или других устройствах. С такой-то мощностью, заявление выглядит вполне обоснованным. Но посмотрим на характеристики этой модели.

Ключевые особенности блоков питания EMacs PSL-6850P(G1)

• Стандарт ATX 2.01, совместимость с ATX 1.3
• ATX 12V 2.2 / EPS 12V
• Совместимость со стандартоми BTX
• Увеличен максимальный ток на линии +12В для питания мощных процессоров и периферийных устройств
• Совместимость с требованиями для процессоров Intel Pentium 4, AMD K8, PCI Express и EPS 12V
• Совместимость с nVidia SLI и ATI CrossFire
• Один 80-мм вентилятор охлаждения с автоматической регулировкой
• Один 40-мм вентилятор охлаждения с автоматической регулировкой
• Автоматическая регулировка встроенного вентилятора
• Максимальный ток на линии +5Vsb увеличен до 3.5 Ампер для поддержки большего количества USB 2.0 устройств.
• Защита от перенапряжения. Отключение при напряжениях
  • 3,7 — 4,1 В на шине +3.3V
  • 5,7 — 6,2 В на шине +5V
  • 13,3 — 14,3 В на шине +12V
• Защита от перегрузки 110 — 160 %
• Защита от перегрузки по шинам. Отключение при токах
  • 33 — 45 А на шине +3.3V
  • 49.5 — 67.5 А на шине +5V
  • 66 — 90 А на шине +12V
• Защита от короткого замыкания
• Защита от скачков напряжения
• Отклонения напряжения по линиям +3.3В, +5В и +12В в пределах 5%
• Изоляция, способная выдержать напряжение 1800 В в течении 1 секунды
• Активная компенсация мощности APFC до 0.989
• Скоба для фиксации кабеля питания

Далеко не каждый производитель указывает пределы срабатывания защиты от перегрузки и перенапряжения, и уж тем более способность изоляции выдерживать высокое напряжение. Это в очередной раз говорит о профессиональном подходе к делу компании Zippy. И далеко не каждый блок питания может похвастаться током в 3.5 Ампера на шине +5Vsb (для питания периферийных устройств). Даже в очень дорогих блоках это значение не превышает 3.0 Ампер. Уже интересно, не правда ли? А посмотрим-ка на характеристики блока питания.

Серверная душа блока питания видна сразу. По заявленным производителем спецификациям, Emacs PSL-6850P(G1) будет работать при любом напряжении от 90 до 264 Вольт и при любой частоте от 47 до 63 Гц. Это — большая редкость для компьютерных блоков питания, большинство из которых автоматически переключаются на стандартное напряжение 115 или 230 В и частоту 50 или 60 Гц, допуская лишь незначительные отклонения. А этот рассчитан на работу в очень жёстких условиях, в том числе при температуре в комнате от 0 до 40 градусов Цельсия. Под стать мощности и количество разъёмов, и отдельный разъём питания EPS для серверных материнских плат, да и габариты корпуса — 22 см в длину. Но обо всём по порядку.

Внешний вид устройства

Благодаря стильной наклейке сбоку, AeroCool KCAS-850M выглядит весьма привлекательно

Весь корпус окрашен в черный цвет, но покрытие легко повреждается при небрежной установке, поэтому рекомендую уделить внимание данному аспекту. Законченность дизайну придают черный вентилятор и решетка

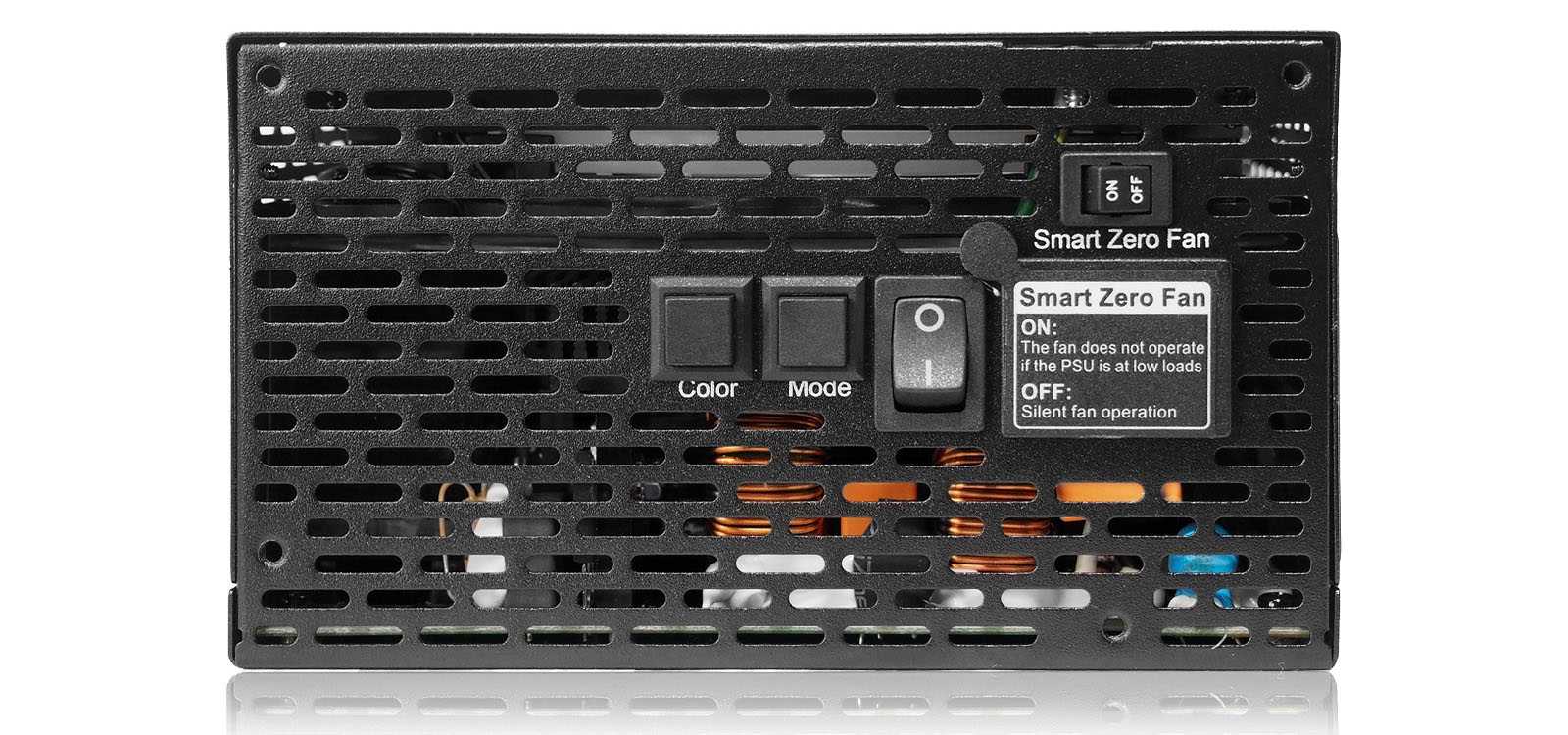

На задней стенке расположен тумблер включения/выключения и разъем для кабеля питания. Для вентиляции предусмотрена соответствующая перфорация. Из неприятных нюансов хотелось бы отметить перевернутую наклейку с нагрузочной характеристикой.

В некоторых случаях, длины встроенного кабеля для дополнительного питания процессора (4+4-пин) при прокладке за стенкой корпуса будет недостаточно. Поэтому,вам придется ориентировать блок питания вентилятором вниз, что даст небольшой запас по длине провода, но немного ухудшит внешний вид сборки из-за перевернутой таблицы.

Все провода отстегиваются, исключение составляют лишь кабель с 8-ми контактным разъемом для питания процессора и кабель с 24-х контактным разъемом для материнской платы. Красным отмечены разъемы для подключения кабелей на питание видеокарты, а чернымдля подключения периферийного оборудования.

По основной линии потребления устройство способно отдать до 840 Вт, что можно признать отличным показателем. Подобной мощности хватит для любой сборки с одиночной видеокартой, а также будет вполне достаточно для построения конфигурации со SLI или Crossfire.

Гарантийный срок составляет 12 месяцев и это следует отнести к минусам, так как на некоторые конкурирующие решения другие производителидают 24 или даже 36 месяцев. Для того, чтобы устройство не сняли с гарантии, будьте осторожны и не повредите специальную пломбу, которая закрывает один из шурупов и тем самым препятствует доступу внутрь БП.

Все провода снабжены нейлоновой оплеткой и обладают достаточной длинной для прокладки за стенкой корпуса типа MidiTower. Некоторые трудности могут возникнуть лишь с 8-ми контактным разъемом для питания процессора, в таком случае придется найти удлинитель.

В набор включены следующие кабели:

• Встроенный кабель 20+4-пин для питания материнской платы;
• Встроенный кабель дополнительного питания процессора 4+4-пин;
• Два съемных кабеля с двумя разъемами 8(6+2)-пин для питания видеокарт;
• Два съемных кабеля с двумя разъемами Molex и одним SATA;
• Один съемный кабель с двумя разъемами SATA и одним Molex;
• Один съемный кабель с четырьмя разъемами SATA;
• Отдельно также стоит упомянуть переходник с Molex на 4-х контактный разъем для питания FDD.

Для отвода тепла используется вентилятор производства Young Lin сдиаметром 135 мм и маркировкой DFS132512H. Регулировка скоростивращения происходит автоматически и зависит от нагрузки. Максимальная скорость вращения составляет 1700 об/мин., а уровень шума не превышает 34 дБ. В процессе тестирования, даже при полной нагрузке, шум от вентилятора не выходил за пределы комфортной зоны. В большинстве случаев, он не будет выделяться на фоне остальных источников шума в системном блоке.

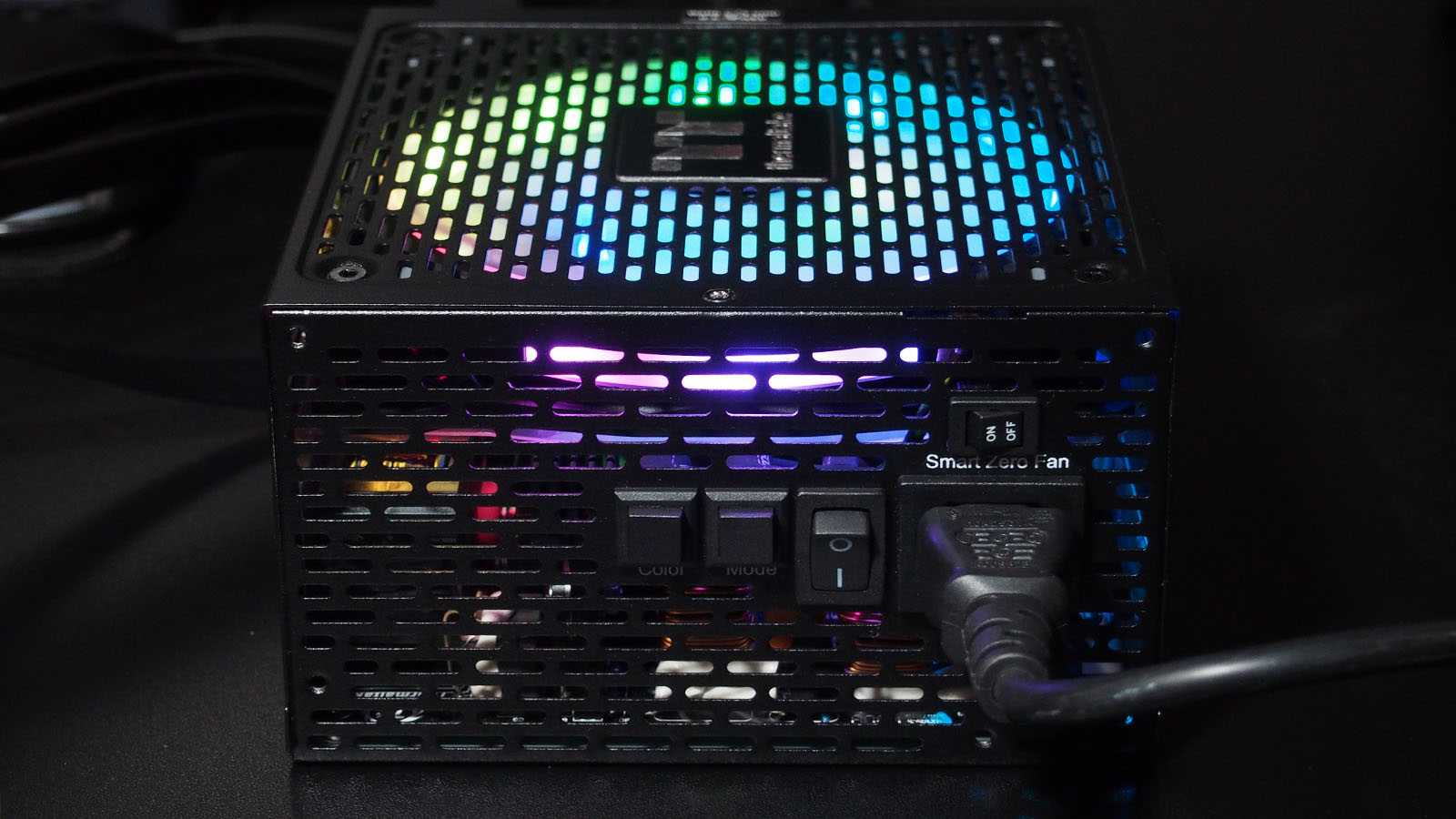

Подсветка

Патентованная система двухкольцевой адресной подсветки блока питания Thermaltake Toughpower GF1 ARGB базируется на 18 светодиодах. Из них 12 размещены по периметру корпуса вентилятора и еще 6 — под центральной частью полупрозрачной крыльчатки. В сумме создаётся равномерное свечение с возможностью управления вплоть до отдельного светодиода. Смотрится красиво.

Заложено восемь интересных вариантов радужных переливаний, пульсаций и статических цветовых эффектов, переключаемых кнопкой MODE на задней стенке БП. Возможно и полное отключение подсветки. Кнопкой COLOR переключается цвет или направление эффекта. Установленный режим корректно запоминается при полном обесточивании блока питания.

Подсветка работает в автономном режиме, пока не передано управление внешнему контроллеру (как правило материнской плате) через кабель синхронизации. Заявлена совместимость с ASRock Polychrome RGB (Addressable RGB LED), ASUS AURA Sync (Aura Addressable), Gigabyte RGB Fusion 2.0 (Digital Pin), MSI Mystic Light Sync (JRAINBOW).

Передача отдельных цветов достаточно точная, разве что чисто белый смещён в холодный (голубоватый) спектр.

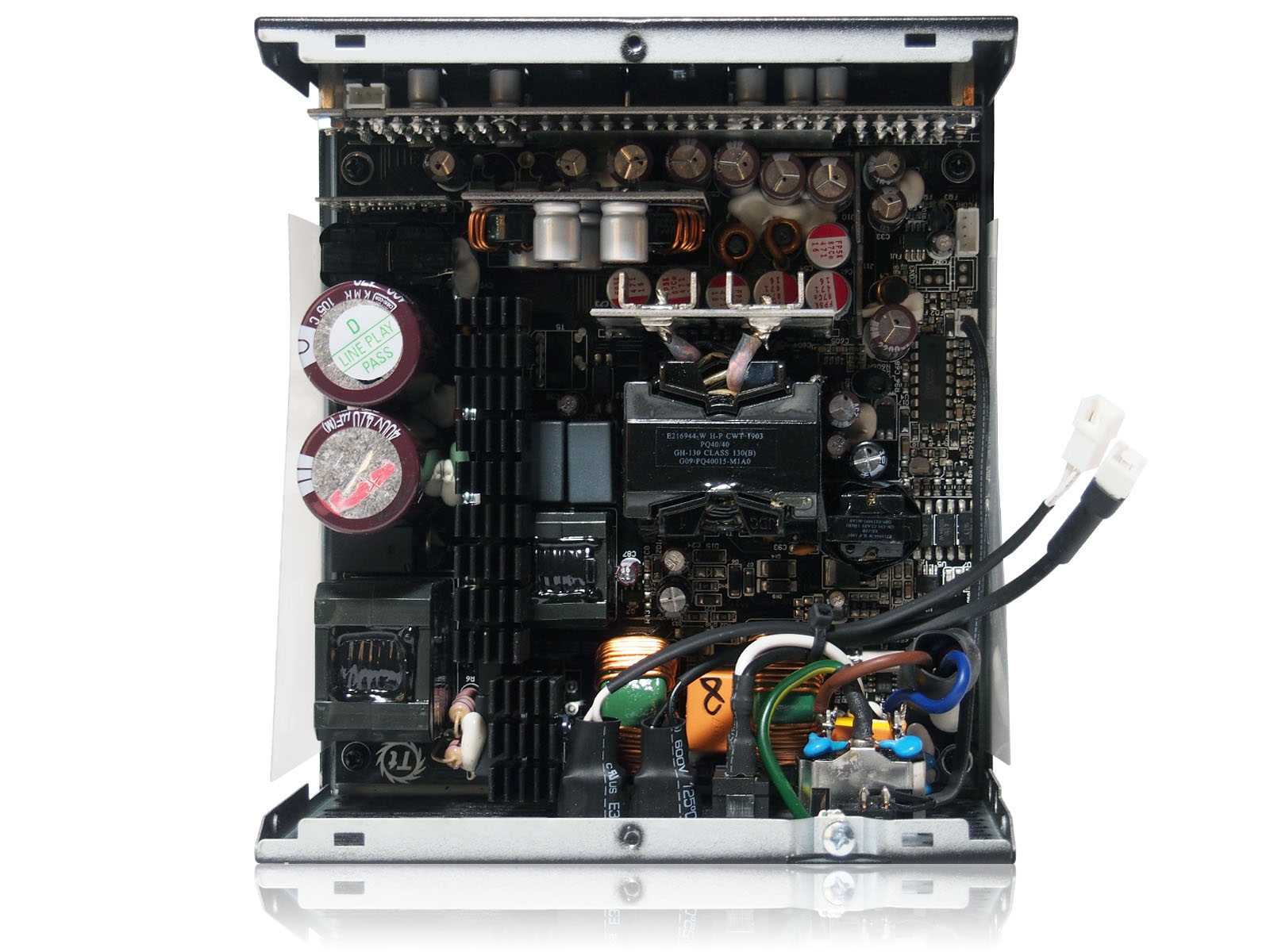

Схемотехника

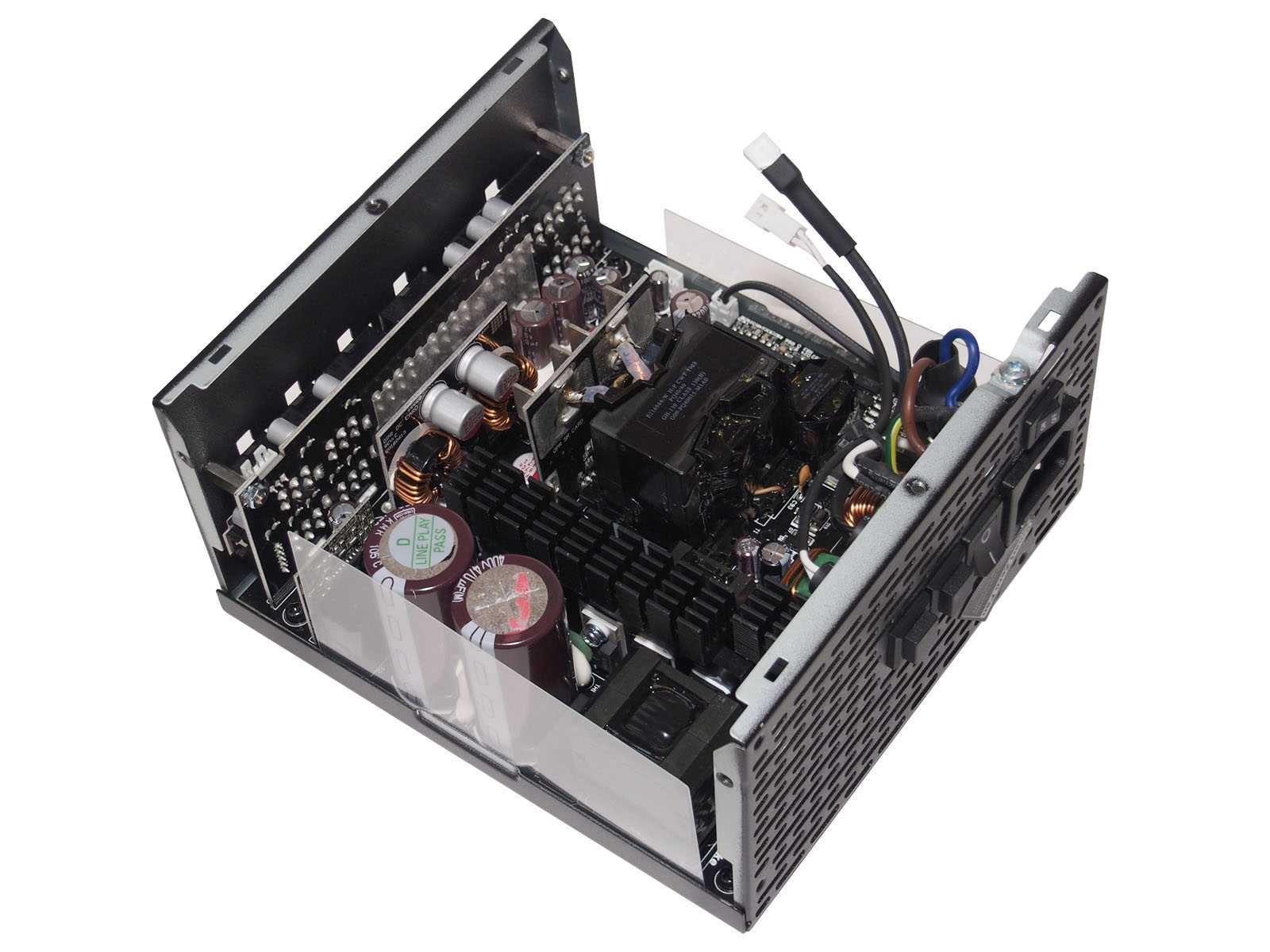

Блок питания легко разбирается без ущерба внешнему виду, так как боковые винты не спрятаны под декоративные наклейки. Единственным препятствием будет гарантийная наклейка на одном из верхних винтов. Учитывая десятилетний срок гарантии от производителя, периодическую чистку от пыли стоит осуществлять без разбора, например, с помощью баллончика со сжатым воздухом.

Корпус сделан качественно из металла толщиной 0,7 мм, окрашенного снаружи в чёрный цвет. В основе Thermaltake Toughpower GF1 ARGB 850W лежит OEM-платформа от CWT. Пометки на плате говорят, что это уже третья ревизия схемотехнического решения. Несмотря на отличие всего в одну букву в названии, GF1 заметно отличается от рассмотренной ранее серии PF1. Дело не ограничивается лишь избавлением от подсветки боковых стенок.

Приличная мощность в 850 Вт и относительно небольшие габариты корпуса блока питания не привели к нагромождению внутренних компонентов. Всё очень аккуратно и равномерно распределено с использованием дополнительных вертикальных плат и прямой пайки вместо проводов в выходных линиях питания. Проводные соединения остались лишь для подключения кнопок и вентилятора, а также соединения входного разъема с основной платой. Все они аккуратно стянуты в компактный пучок и не перекрывают области наибольшего нагрева.

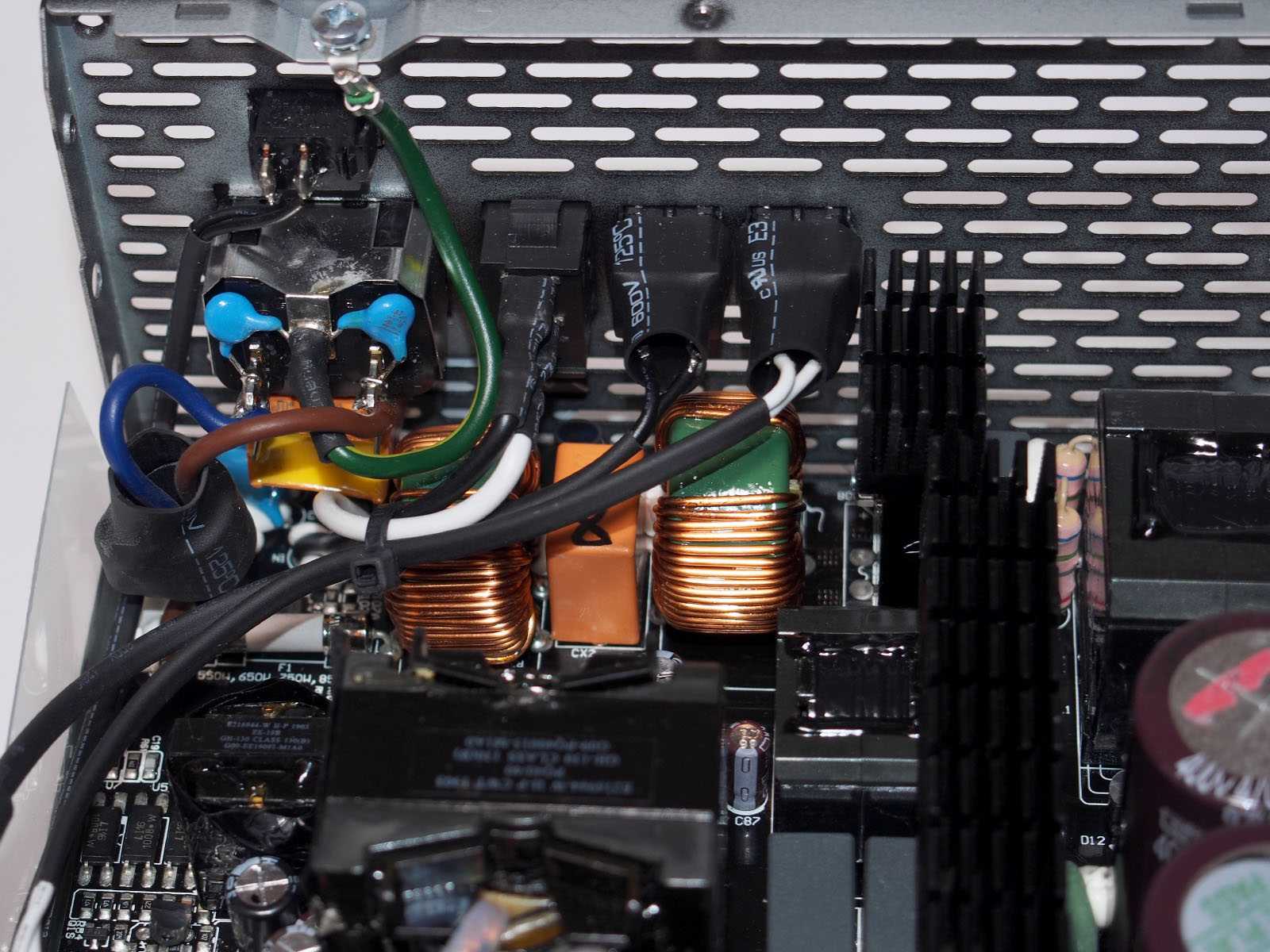

Как и подобает любому современному блоку питания на входе распаян фильтр электромагнитных помех, часть которого навесным монтажом закреплена на контактах разъема питания, вторая часть распаяна на основной плате. В цепи есть плавкий предохранитель. Блок рассчитан на работу в трёхпроводных цепях электропитания с заземляющим контактом. Соединение входного разъема с платой осуществлено впаянными проводами.

Выпрямительный диодный мост установлен с использованием отдельного компактного радиатора с увеличенным сверху оребрением. Его маркировку не прочитать без выпаивания детали.

Элементы высоковольтного выпрямителя и корректора мощности размещены с общим охлаждением длинным радиатором. Плотная компоновка и близкое размещение крупного дросселя и конденсаторов также не позволяет их идентифицировать. Используется топология с основными коммутирующими полевыми транзисторами в полумостовой схеме включения и резонансный преобразователь LLC.

SLS-контроллер — микросхема CM6901, вынесенная на отдельную вертикальную плату рядом.

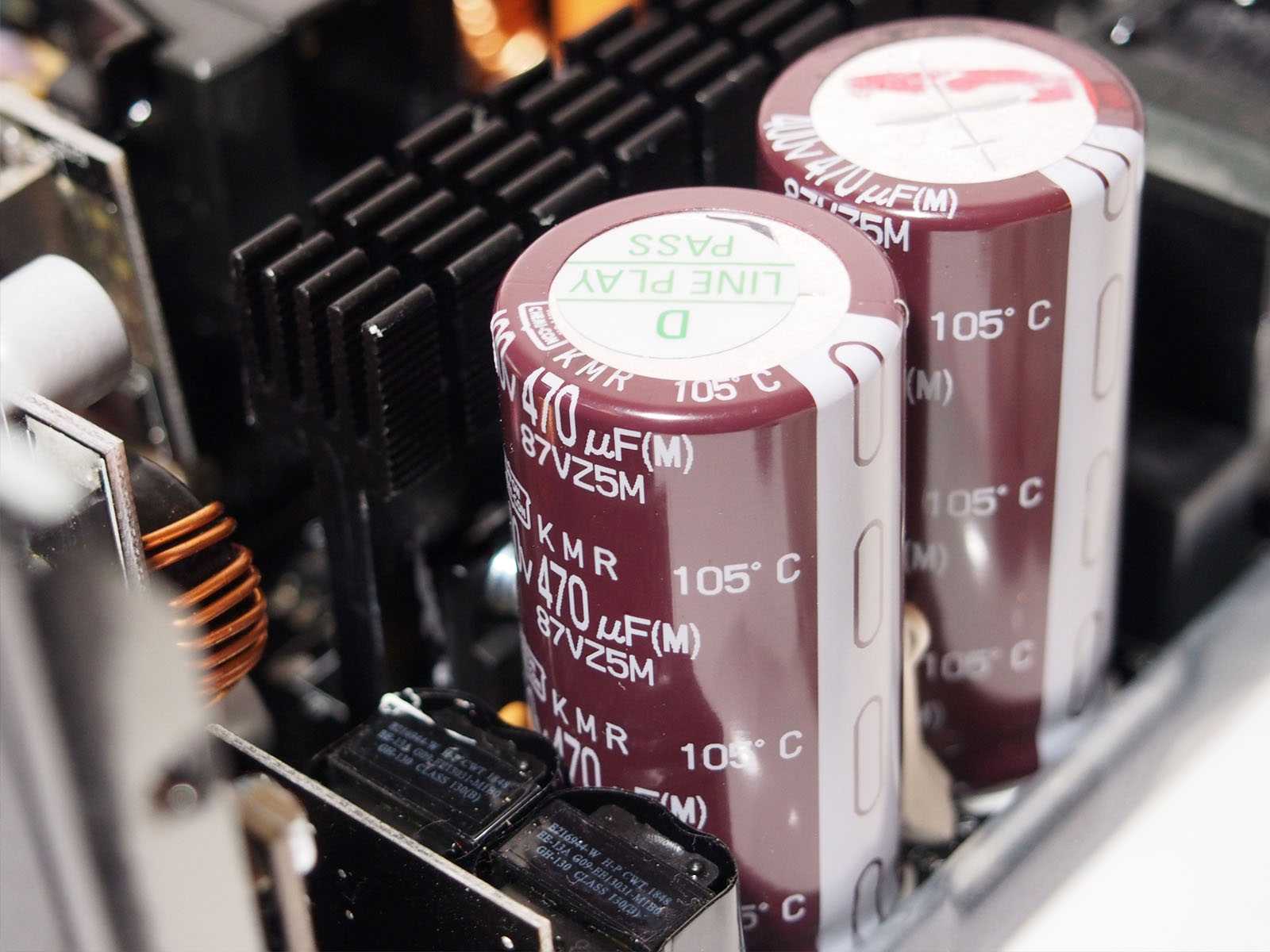

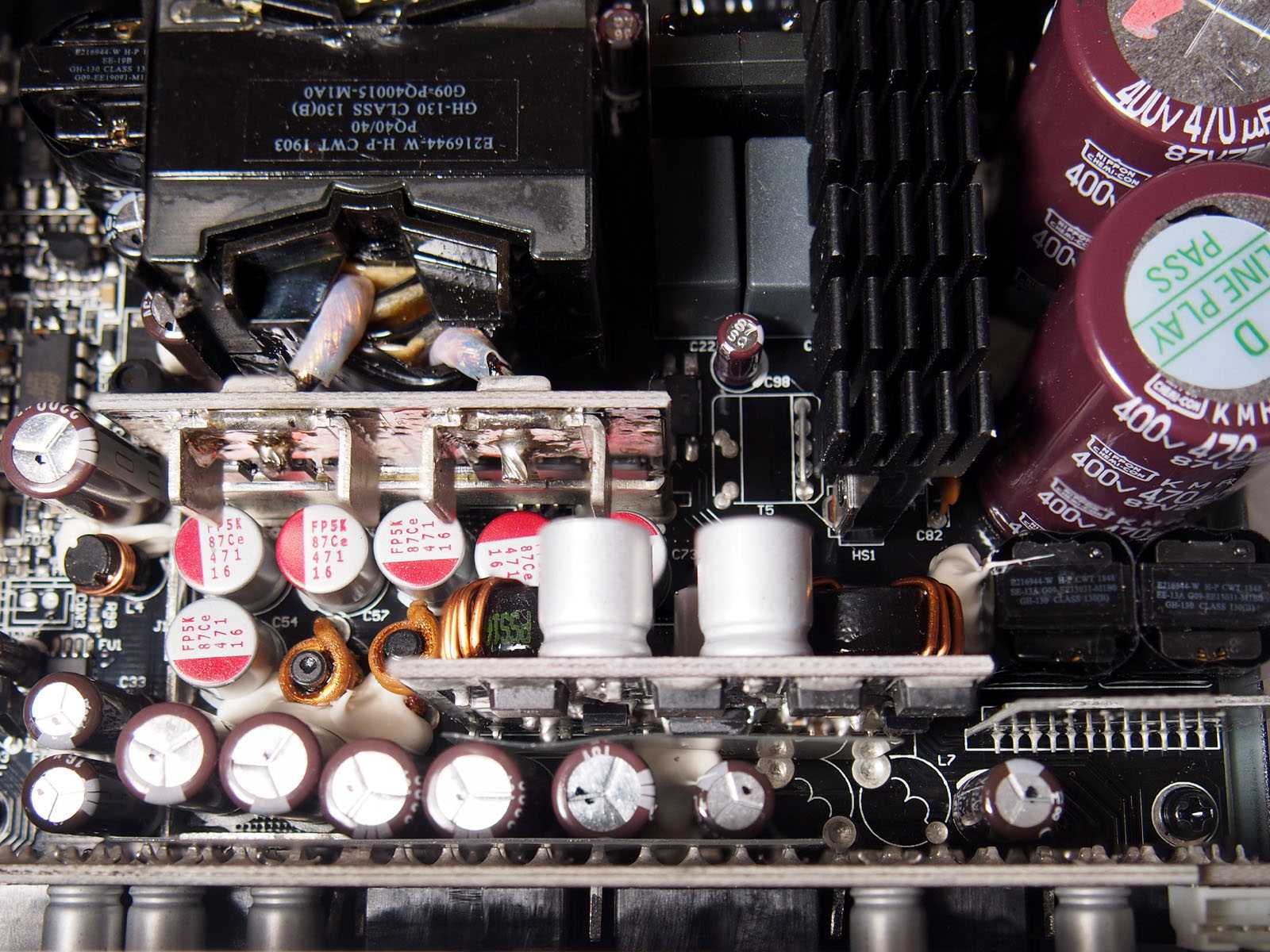

На высоковольтных конденсаторах не экономили: используются два параллельно установленных экземпляра (400 В, 470 uF, 105С) производства японской корпорации Nippon Chemi-Con с рабочей температурой до 105 °C. Суммарной ёмкости достаточно, чтобы обеспечить заявленные 16 мс удержания.

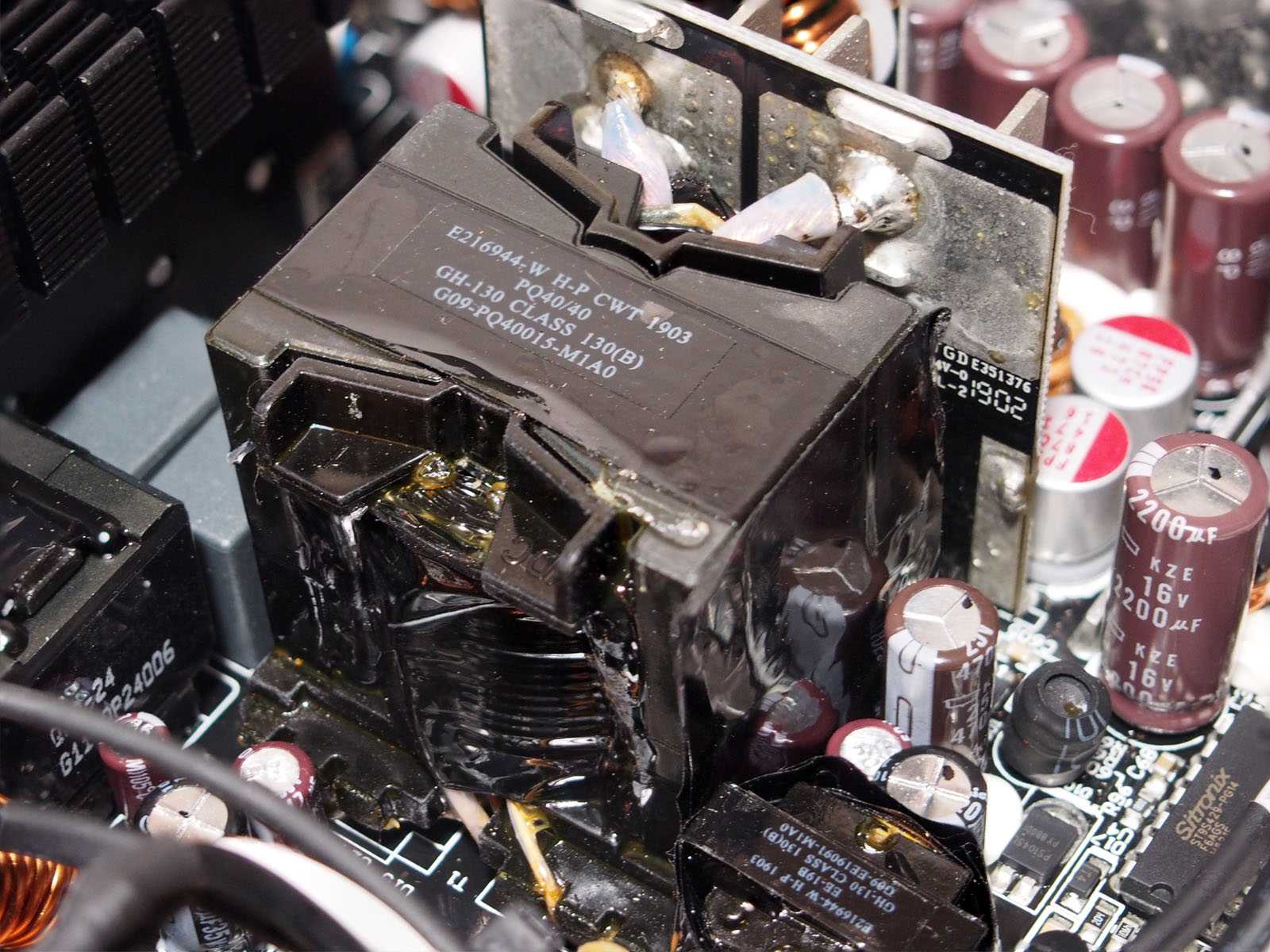

За формирование основной линии +12 В отвечает связка из крупного трансформатора и шести транзисторов SC430N на отдельной вертикальной плате. Контакты трансформатора впаяны напрямую в плату, чтобы минимизировать потери энергии.

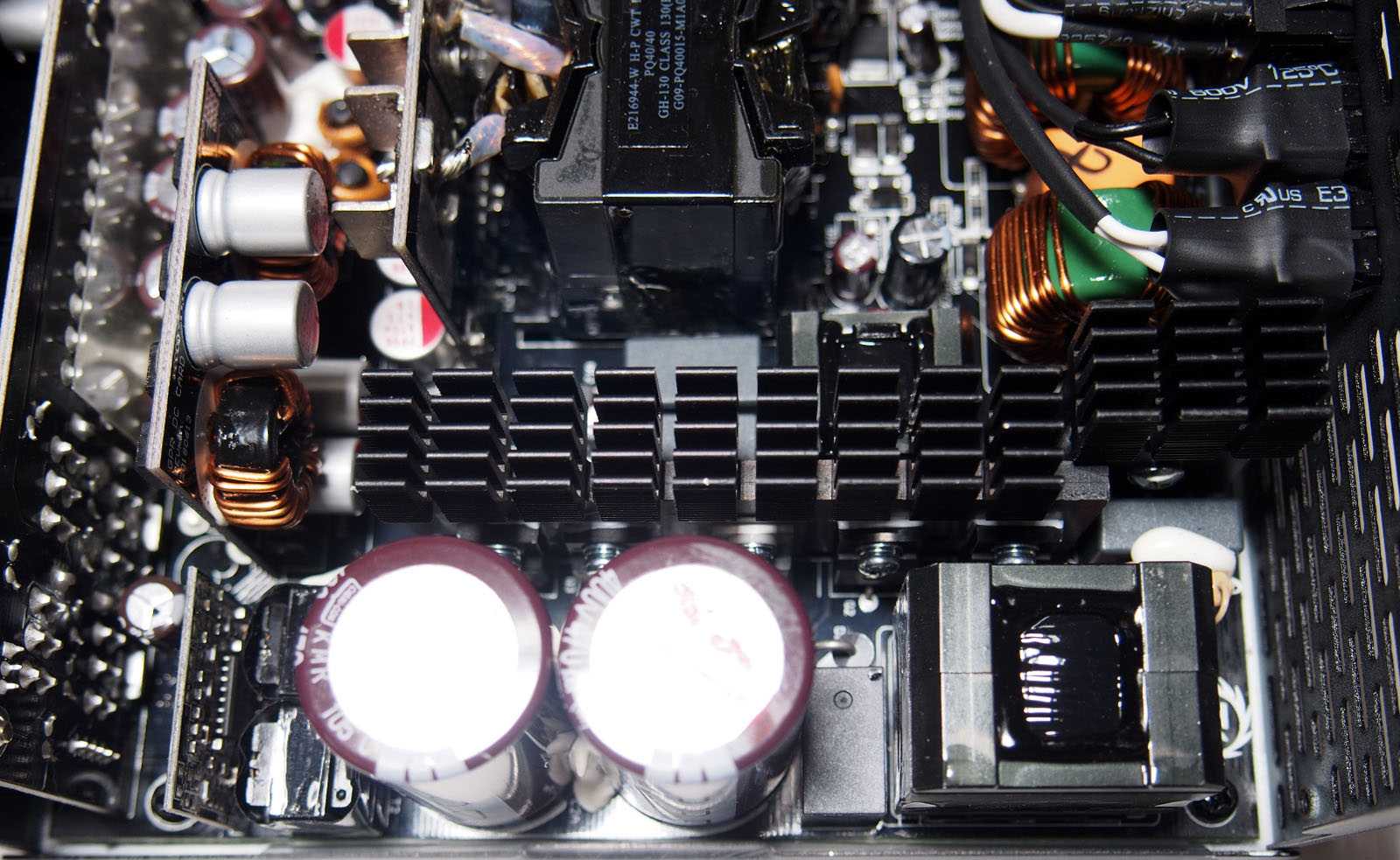

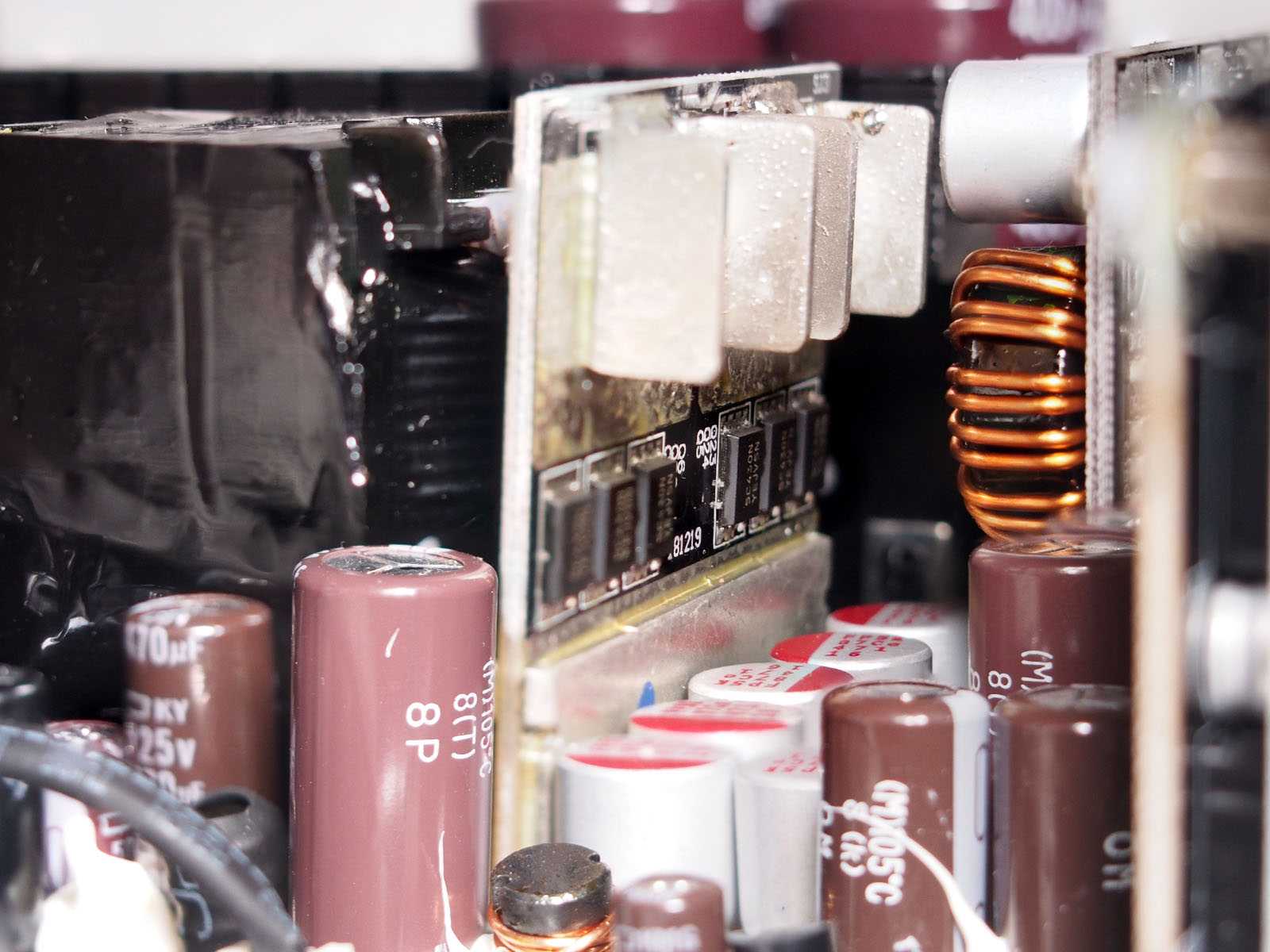

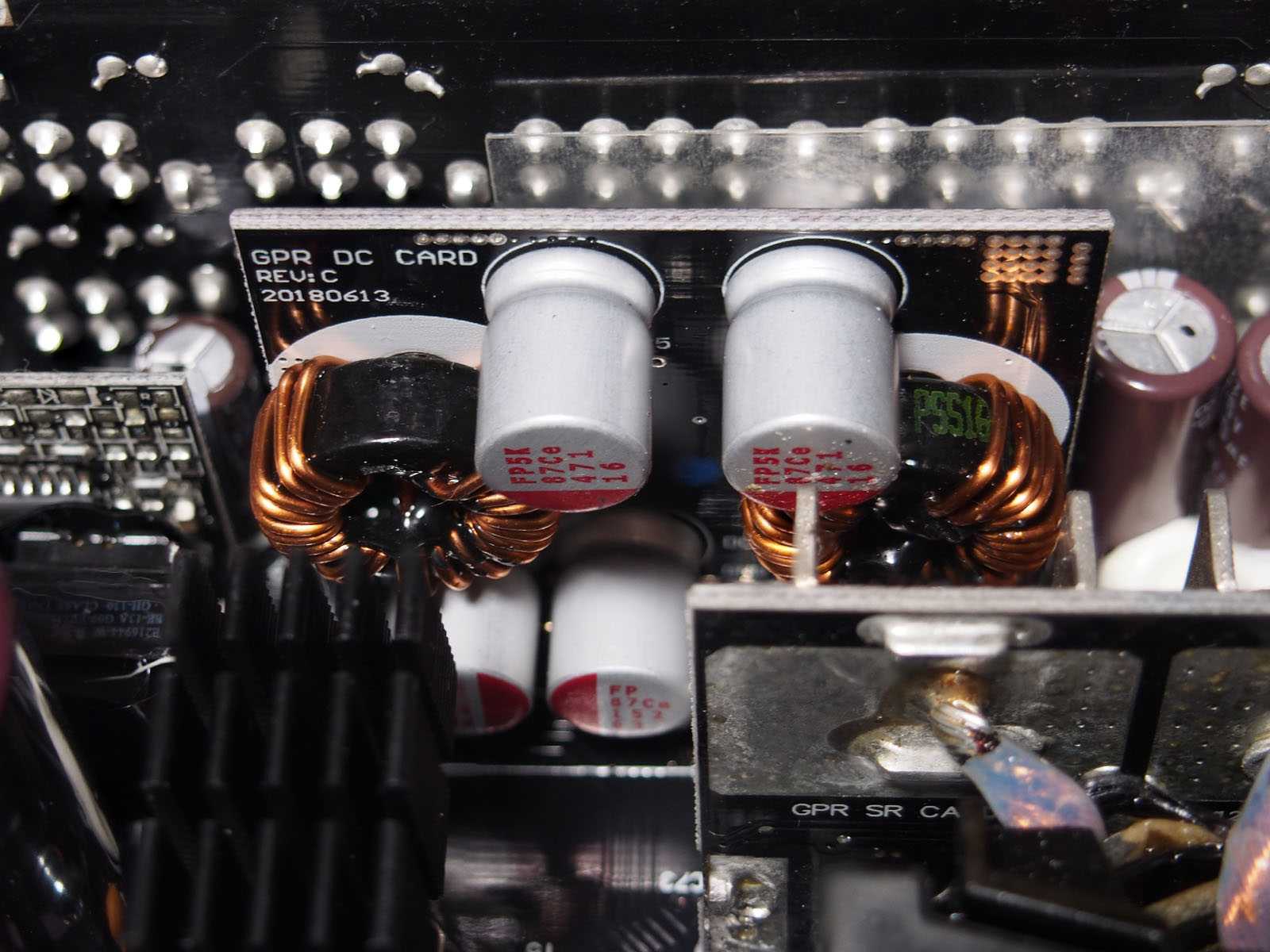

Формирование напряжений +3,3 В и +5 В вынесено на отдельную плату DC-DC преобразования (GPR DC CARD ревизии C), на одной стороне которой обвязка из конденсаторов и катушек индуктивности, на другой — транзисторы и ШИМ-контроллер, маркировка которых неразличима из-за близкого расположения платы выходных разъемов.

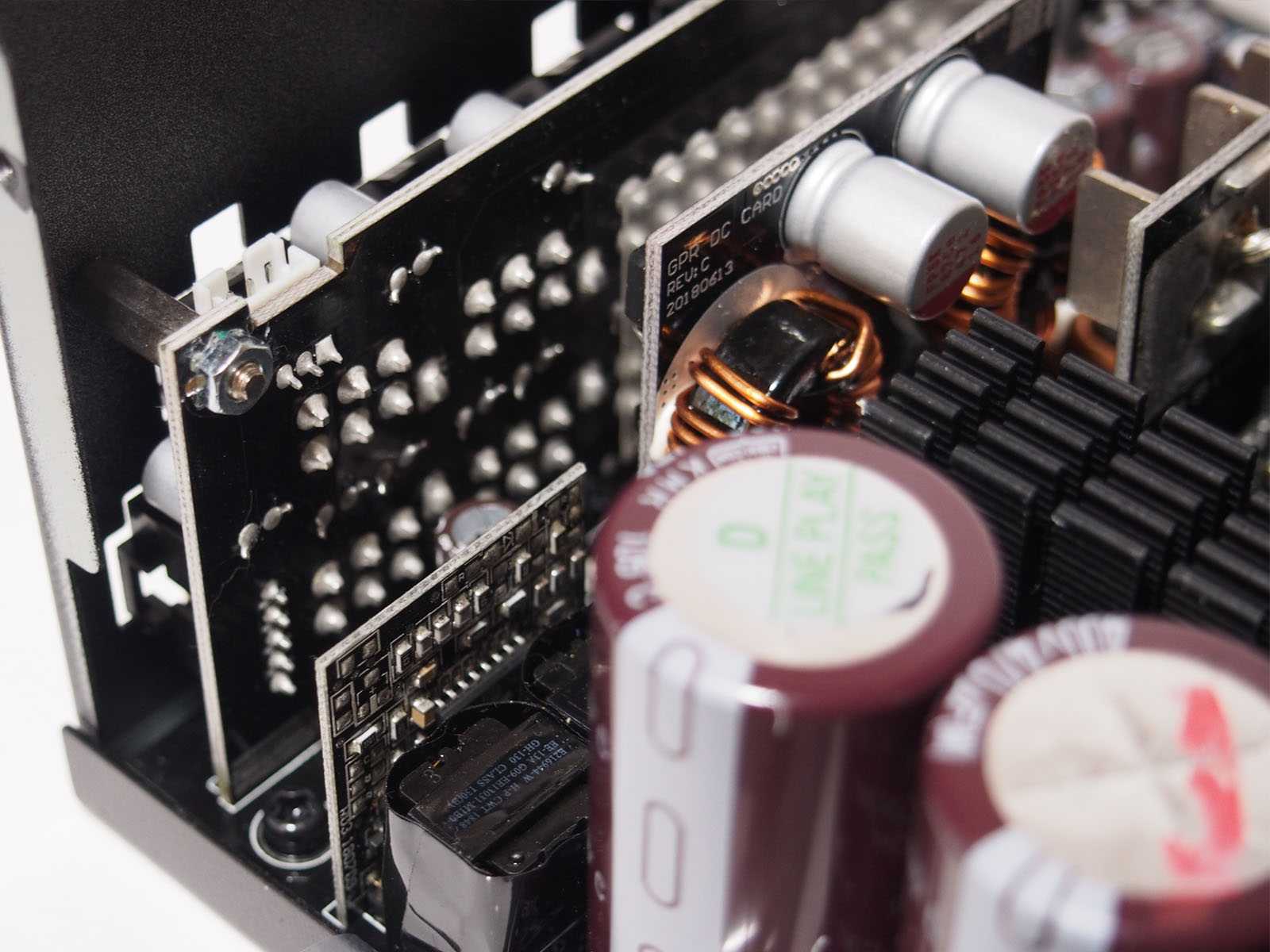

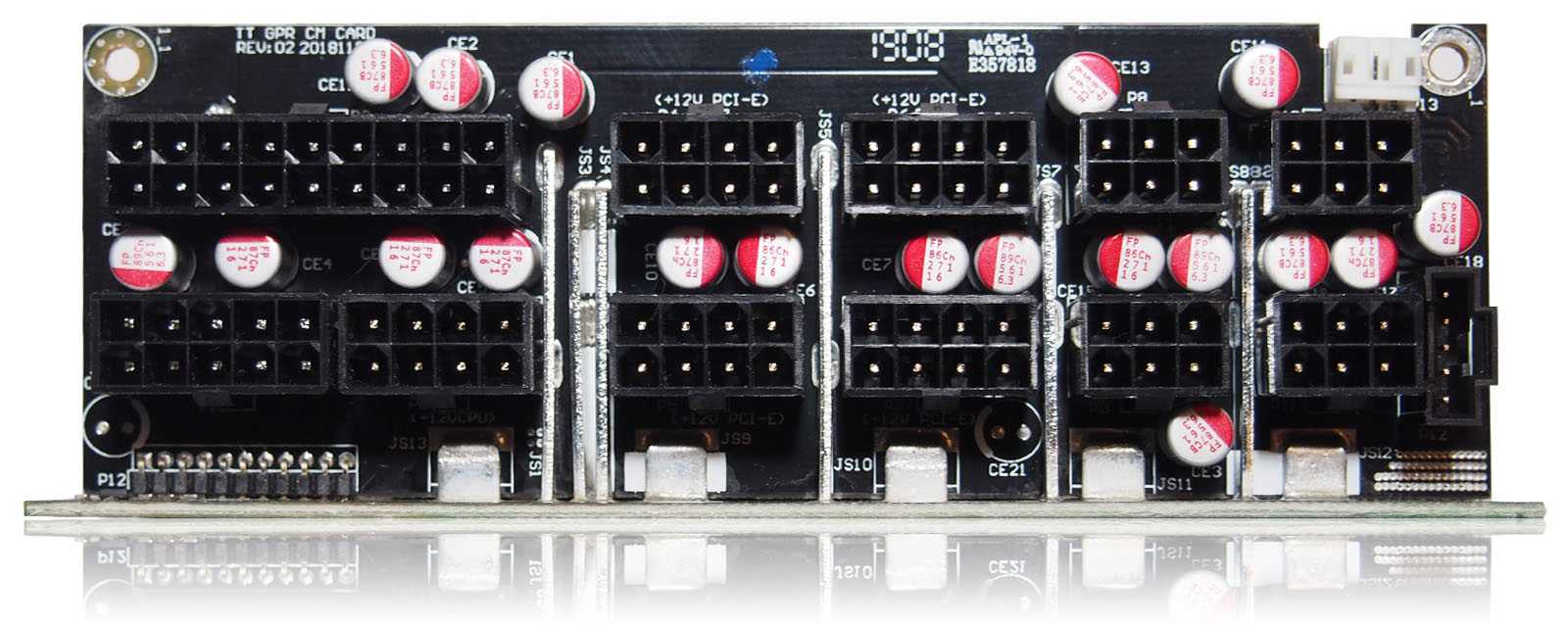

Фильтрующие электролитические конденсаторы — Chemi-Con серии KZE. Плата выходных разъемов (TT GPR CM CARD ревизии 02) впаяна напрямую в основную и дополнительно зафиксирована удлиненными винтами к корпусу блока питания. На ней используются фильтрующие полимерные конденсаторы.

На обратную сторону основной платы вынесены несколько важных элементов: контроллер APFC — CM6502UHXX, сборка MOS-транзисторов CM03X (предположительно снижающая разряд конденсаторов при выключенном блоке питания) и дифференциальный компаратор ON Semiconductor LM393G, который совместно с супервизором участвует с реализации защиты блока питания.

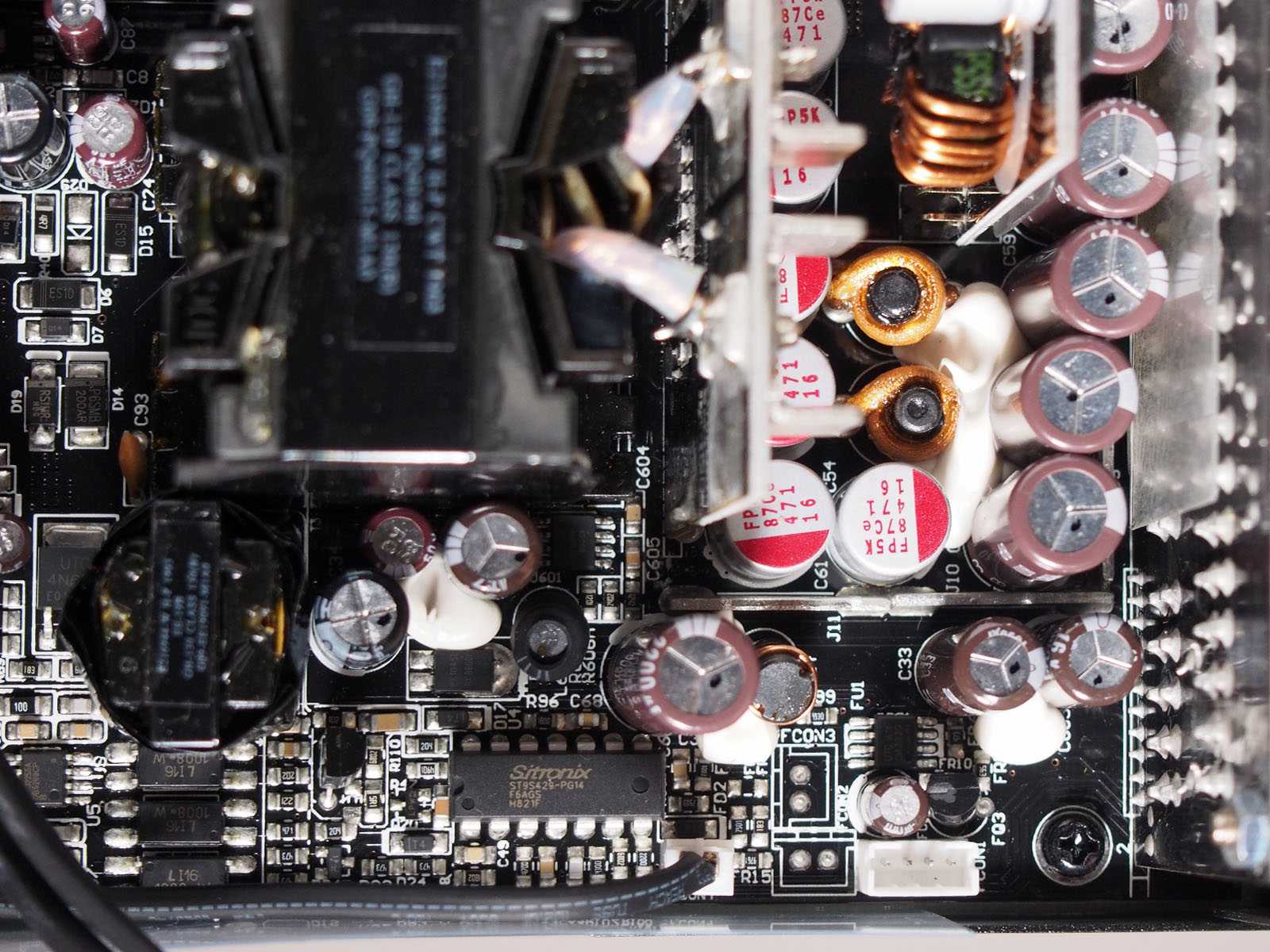

Сам же супервизор Sitronix ST9S429-PG14 размещен с лицевой стороны платы.

Внешний вид

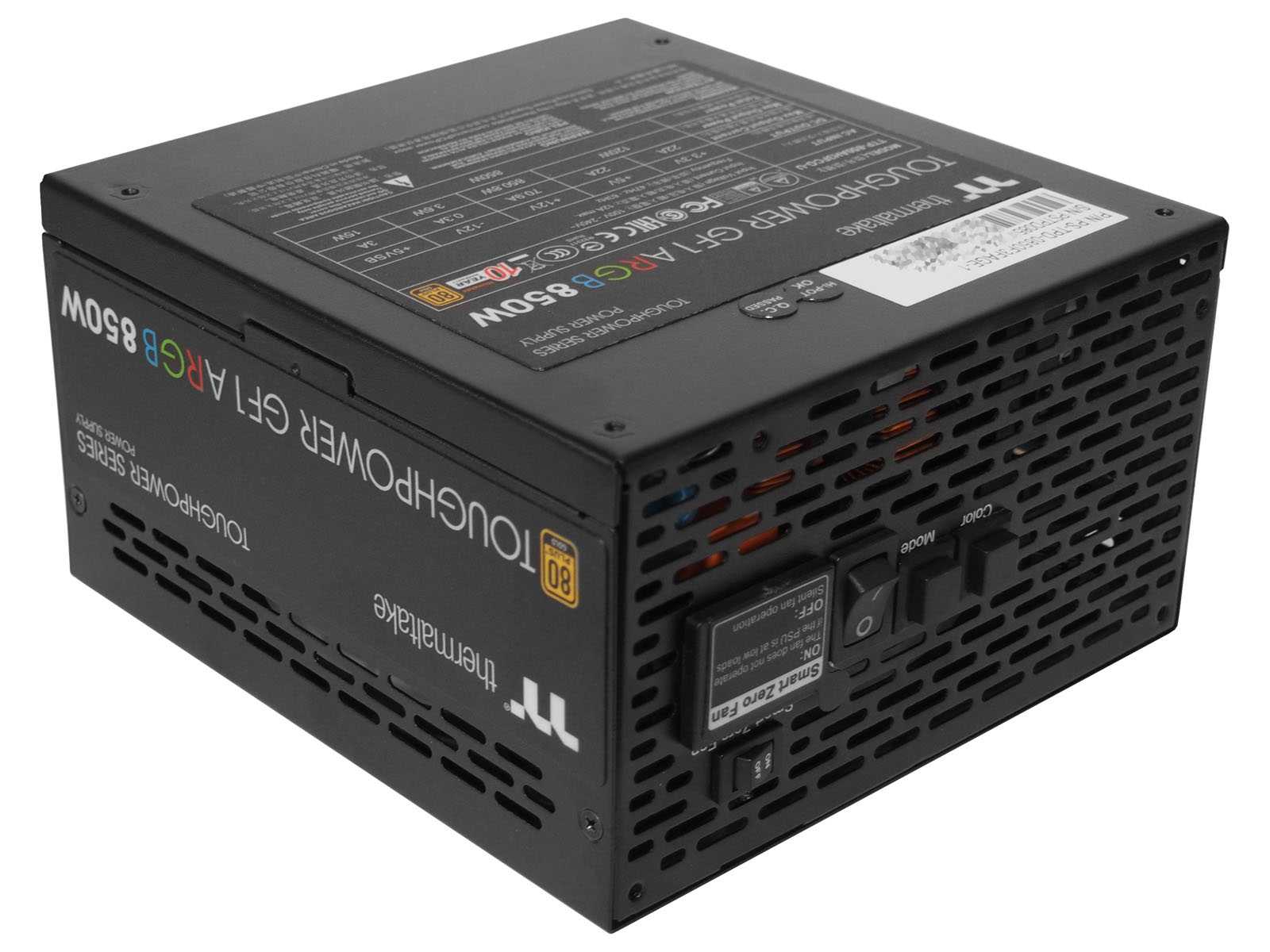

Дизайн блоков питания Thermaltake Toughpower серии Premium сформировался и глобально практически не менялся за последние несколько лет. Он базируется на корпусах чёрного цвета, с ровными линиями прямых углов по контуру и своеобразном рисунке вентиляционной «решётки» вентилятора. Смотрится агрессивно и по-своему красиво даже без включенной подсветки.

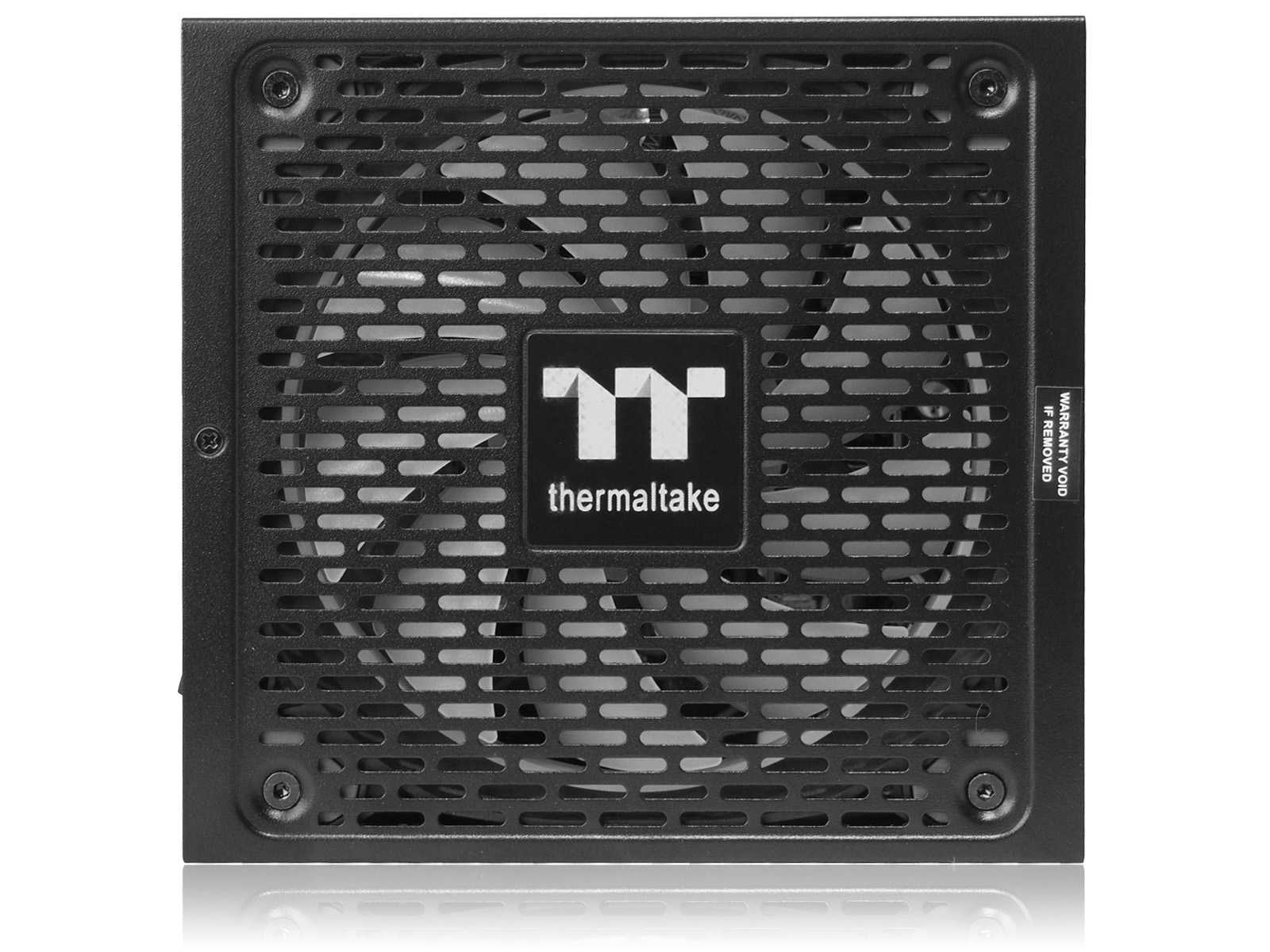

По разным граням сделана обильная перфорация для лучшего отвода тепла.

Отштампованная область над вентилятором также перфорирована. Такое решение, как показала практика с более мощными моделями этой торговой марки, несущественно сказывается на температуре внутренних компонентов по сравнению с использованием классических решеток типа «гриль».

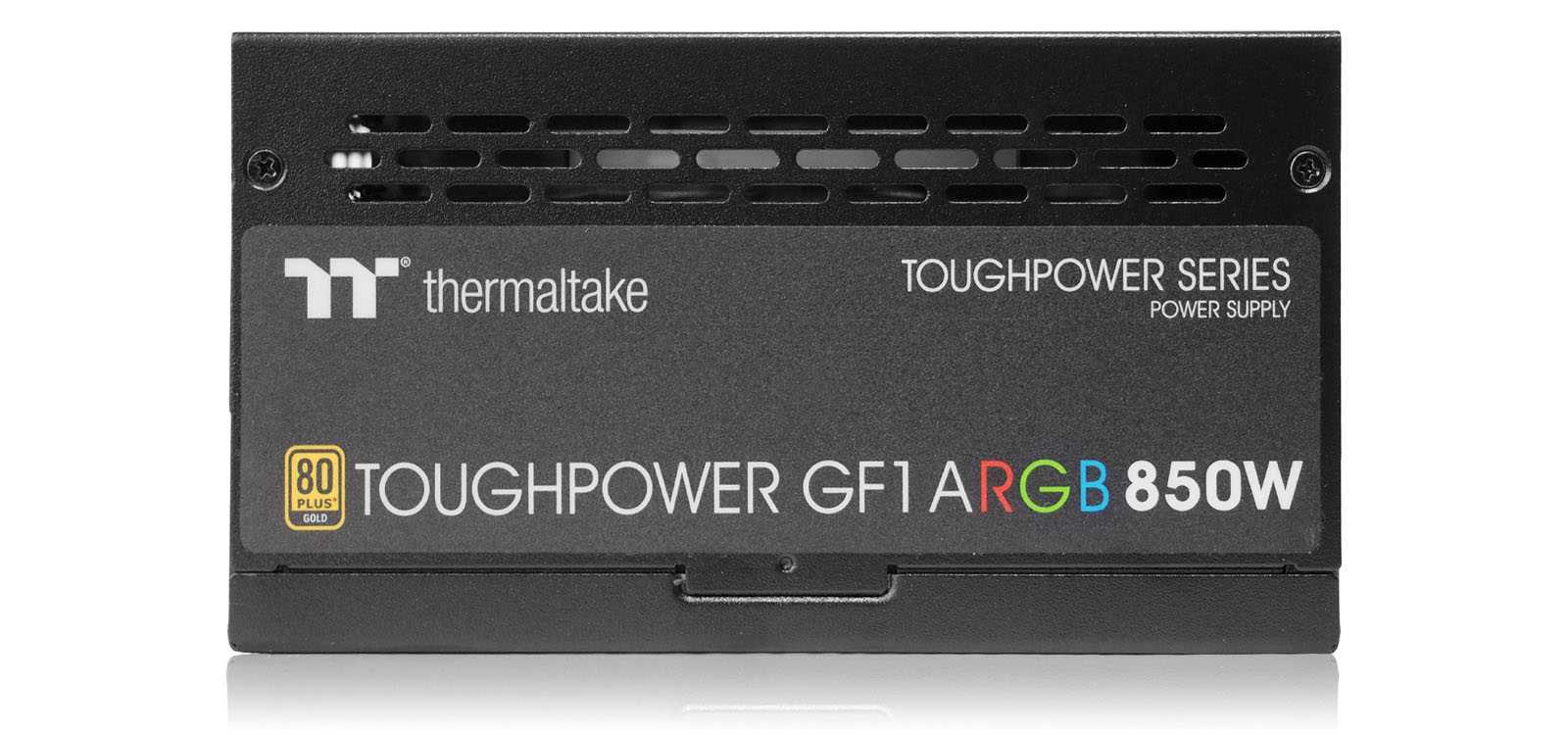

На боковинах корпуса размещены наклейки с крупным логотипом и названием модели. Они будут хорошо видны в корпусах ПК, в которых есть специальные вырезы в шасси в районе крепления блока питания. За счет зеркальной ориентации на разных гранях наклейки будут корректно читаемы при обоих вариантах размещения блока: вентилятором вверх или вниз.

Ещё одна крупная наклейка нанесена на глухую крышку блока питания. На ней традиционно расписана нагрузочная таблица устройства по основным линиям питания.

Задняя («наружная») стенка блока питания кроме стандартного разъёма для подключения кабеля сетевого электропитания и тумблера принудительного включения и выключения обзавелась еще тремя элементами: тумблером переключения вентилятора из постоянного вращения в полупассивный режим Smart Zero Fan, а также двумя кнопками управления режимами и цветом подсветкой (Mode и Color соответственно).

Подписи разъемов нанесены наклейкой. Надписью 24PIN ATX помечена группа из трёх разъемов, из которых лишь два (18 и 10 контактов) используются для 24-контактного провода до материнской платы, а третий равнозначен соседним восьмиконтактным коннекторам CPU/PCI-E.

Упаковка и комплектация

Коробка с блоком питания достаточно крупная, её габариты составляют 23 (В) х 32 (Ш) х 16 (Г) см. Изначально она идёт запаянной в прозрачную полиэтиленовую плёнку. Оформление выдержано в привычной для Thermaltake цветовой гамме. Разве что полосы, на которых нанесено название модели, сделаны не красного, а серого цвета, видимо, как признак отнесения к платиновой серии. Яркое изображение на лицевой части показывает внешний вид устройства с включенной RGB-подсветкой

Естественно, что без привлекающих внимание значков поддерживаемых технологий не обошлось. Упаковка ориентирована на международные рынки сбыта, поэтому описание выполнено на английском языке

Наиболее полезная информация сгруппирована на задней части коробки. Здесь размещена спецификация блока питания, перечислены комплектные провода и коннекторы, приведен пример интерфейса приложений для мобильных платформ и PC

На боковых сторонах производитель уделил внимание технологии мониторинга SPM 2.0 и QR-кодам со ссылками на приложения для управления подсветкой

Внутреннее пространство коробки формально разделено на две части: в левой находится блок питания в мягкой вспененной защите и тряпичной обёртке с логотипом премиального подразделения Tt, в правой — черная нейлоновая сумочка с комплектными проводами, также брендированная.

Кроме перечисленного, в комплектацию входит пакетик с небольшой инструкцией, четыре крепежных винта черного цвета, четыре нейлоновых хомута, провод для подключения к внутреннему USB порту на материнской плате и сетевой кабель питания с Г-образной евровилкой.

Лаконичная инструкция переведена на несколько международных языков, в том числе и на русский.

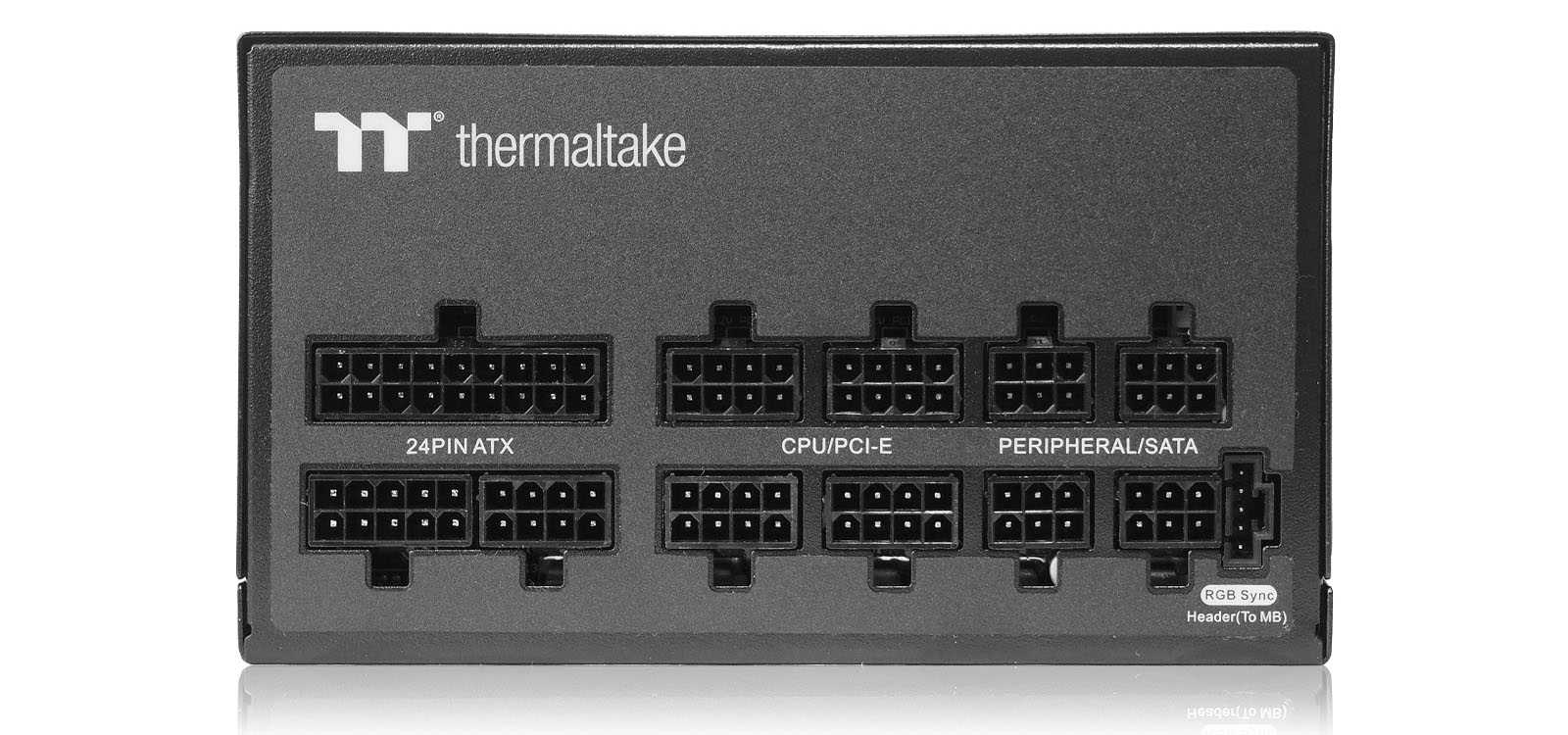

Кабельная система

Учитывая приличную мощность в 850 Вт, позволяющую собрать систему с несколькими производительными видеоадаптерами и процессором HEDT класса, количество модульных кабелей в комплекте соответствует позиционированию.

Коннекторы распределены по отдельным проводам следующим образом:

• Основной разъем питания 24 (20+4) pin — 1 х 600 мм;
• ATX 12В 8 (4+4) pin — 2 х 650 мм;
• SATA — 3 х (500 мм + 150 мм + 150 мм + 150 мм);
• PCI-E 8 (6+2) pin — 3 х (500 мм +150 мм);
• MOLEX 4 pin — 1 х (500 мм + 150 мм + 150 мм + 150 мм);
• Адаптер FDD — 1 х 150 мм.

По длине всё неплохо, разве что основной разъем 24 pin можно было бы чуть удлинить, чтобы упростить скрытую прокладку в крупных корпусах.

Все кабели плоские, ленточного типа. Они обладают умеренной жёсткостью и относительно неплохо гнутся. Коннекторы из качественного пластика и с нетугими защелками. Штекеры со стороны, которой подключаются в сам блок питания, помечены надписями по назначению. В отличие от старших моделей линейки дополнительной защитной оплетки на основных проводах нет. Подвох кроется в проводе 8-pin для процессора, который можно воткнуть в блок питания обоими концами, но распиновка с разных сторон отличается, существует риск короткого замыкания линии +12 В по невнимательности. При подключении ориентиром будет надпись CPU на одном из штекеров, именно этой стороной надо подключать его к материнской плате.

Спецификации

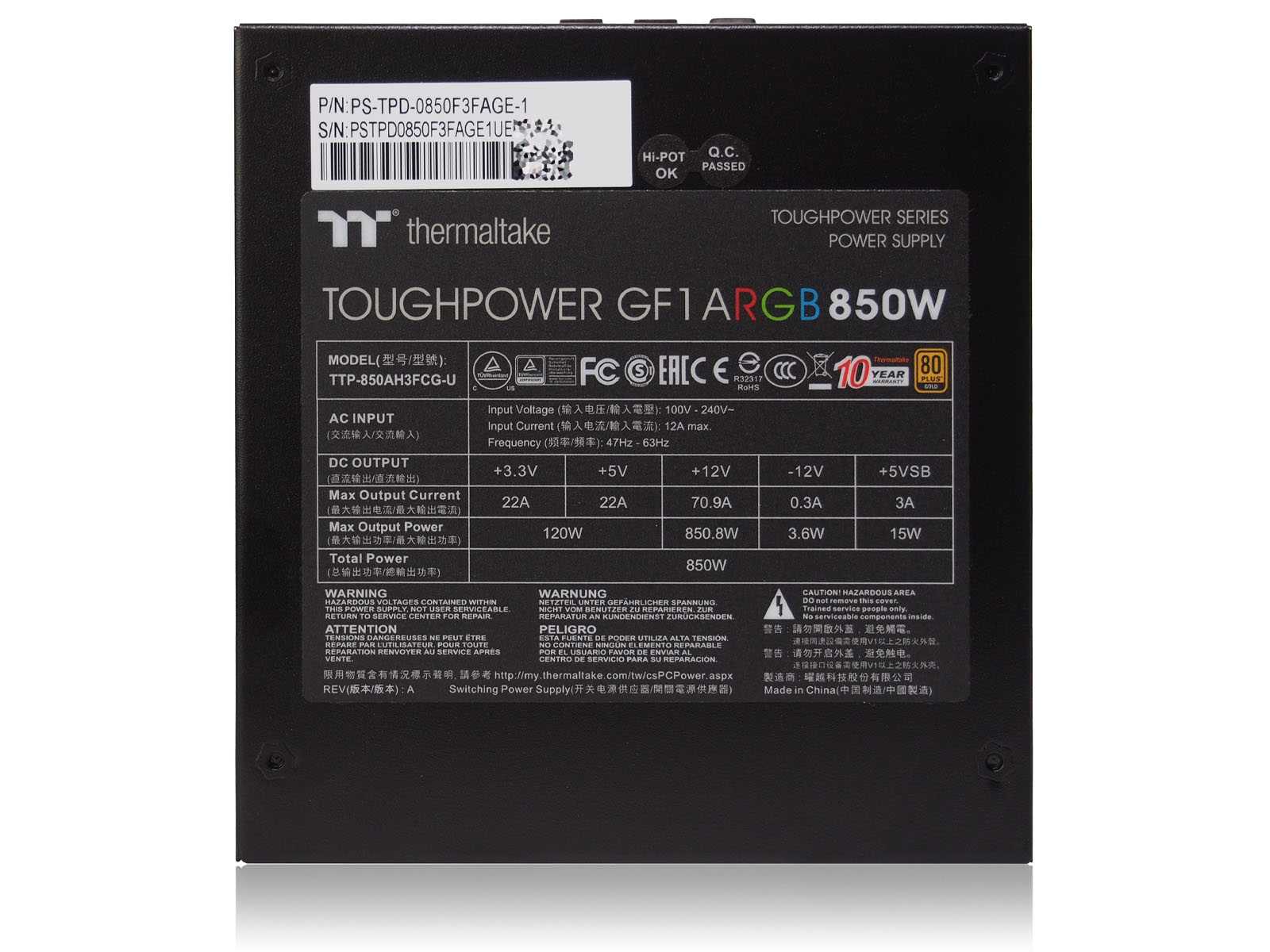

• Модель: TPG-850DH3FCG-R;
• Номинальная мощность: 850 Вт;
• Максимальная мощность: 1020 Вт;
• Максимальная эффективность: 91%;
• Полученный сертификат: 80 PLUS Gold;
• Поддерживаемые стандарт: Intel ATX 12V 2.31, SSI EPS 12V 2.92;
• Диапазон рабочих напряжений: 100 – 240 В;
• Частота входного сигнала: 47 – 63 Гц;
• Сигнал Power Good: 100-500 msec;
• Время удержания: > 10msec at 70% of full load (230Vac input);
• Входной ток: 10A;
• Выходы: 3,3В — 25 А, 5В – 25 А, 12В – 70 А;
• Выходная мощность линии: +3,3В и 5В, — 130 Вт;
• Выходная мощность линии: +12В, — 849 Вт;
• PFC: Активный;
• Диаметр используемого вентилятора: 140 мм;
• Тип подшипника: гидравлический;
• Среднее время наработки на отказ: 120 000 часов;
• Система кабелей: модульная;
• Размеры: 180 × 150 × 86 мм;
• Средняя стоимость: 12 000 руб.

Внешний вид

Блоки питания серии Toughpower iRGB своим дизайном повторяют Toughpower Grand RGB. Та же своеобразная стильная перфорация большинства граней корпуса и использование крупного 140-мм вентилятора с подсветкой типа Riing. Корпус сделан из металла толщиной 0,7 мм. Все детали подогнаны и хорошо зафиксированы винтами, вес солидный, в целом складывается ощущение серьёзного устройства.

На боковых гранях присутствует дополнительная перфорация и нанесены наклейки с названием модели. Они приклеены таким образом, чтобы надписи не были «вверх ногами» при двух вариантах установки — вентилятором вверх или вниз.

Обильная перфорация, заменяющая решетку вентиляции, теоретически снижает эффективность воздушного потока, но это должно не сильно волновать конечного пользователя. Учитывая установку малооборотистого вентилятора, конденсаторов с рабочей температурой до 105 градусов Цельсия и полупассивный режим работы, внутренние компоненты уже явно рассчитаны на работу в повышенном температурном режиме.

Кроме дизайнерских решений стоит отметить достаточно скромные габариты — 150 х 86 x 160 мм, что позволит установить блок питания в большинстве стандартных ATX корпусов. Благодаря полностью модульной системе кабелей его обслуживание также будет простым, не требующим полного переподключения всех питающих проводов внутри системного блока.

Спецификация

• P/N: PS-TPI-0850F2FDPx-1;
• Модель: TPI-850DH3FCP;
• Тип: ATX 12V v2.4 и EPS v2.92;
• Максимальная выходная мощность: 850 Вт;
• Цвет корпуса: черный;
• Размеры (Ш/В/Д): 150 х 86 x 160 мм;
• PFC (коррекция фактора мощности): активная (APFC);
• Сигнал Power Good: 100-500 мс;
• Время удержания: 16 мсек (минимум) при 100% нагрузке;
• Входной ток: максимум 12 А;
• Входное напряжение: 100 В — 240 В переменного тока с частотой 50/60 Гц;
• Рабочая температура: от 0 до +50 градусов Цельсия;
• Влажность при эксплуатации: от 20% до 90%;
• Система охлаждения: 140-мм вентилятор с гидродинамическим подшипником;
• Эффективность: 80 PLUS Platinum при входном напряжении 115 В;
• Среднее время безотказной работы: минимум 120 000 часов;
• Защита: OVP, OPP, SCP;
• Срок гарантии: 10 лет.

Официальная страничка: http://www.thermaltakerussia.ru.

В современных блоках питания основной упор делается на линию питания +12 В, так как по остальным потребление, как правило, укладывается в 50-70 Вт, поэтому Toughpower iRGB Plus 850W Platinum рассчитан на суммарную выходную мощность по линиям +3,3 В и +5 В до 100 Вт, а по +12 В — до 850 Вт (ток до 70,83 А).

Заключение

У компании Cooler Master получилось создать отличный, качественный и конкурентоспособный продукт. Новая версия линейки V Gold идеальное решение для сборки игрового ПК, особенно с учетом имеющихся моделей в белом исполнении.

Классический дизайн без модной подсветки — это скорее даже плюс. Качественно исполненная современная схемотехника на надежных комплектующих позволяет производителю дать гарантию в 10 лет.

При всем этом цена остается на приемлемом уровне по сравнению с более именитыми брендами, выпускающими блоки питания.

Высокая эффективность и стабильные напряжения, способность работать под нагрузкой, превышающей номинальное значение, очень тихая система охлаждения, хороший набор кабелей и коннекторов – все эти плюсы и отсутствие явных минусов позволяют нам рекомендовать V750 Gold – V2 к покупке.

Плюсы:

• Отличная стабильность напряжений;
• Высокая эффективность;
• Качественное исполнение;
• Модульные плоские кабели;
• Тихая полупассивная система охлаждения;
• Приемлемая стоимость;
• Гарантия 10 лет.

Может не понравиться:

Отсутствие RGB-подсветки.

Минусы отсутствуют.

Заключение

Блок питания Thermaltake Toughpower iRGB PLUS 850W Platinum не зря отнесен к разряду интеллектуальных. Причина даже не столько во встроенном мониторинге подключенной нагрузки и параметров основных электрических цепей, сколько в современной платформе, управляемой программируемыми микроконтроллерами. Время «аналогового» управления компонентами блока питания начинает уходить, цифровые интерфейсы позволяют разработчикам более гибко подходить к проектируемым устройствам и точнее управлять выходными цепями в зависимости от нагрузки. В протестированном Toughpower iRGB PLUS 850W Platinum над этим трудятся, как минимум, два микроконтроллера Texas Instruments UCD3138A и один микропроцессор Microchip PIC32 MX230F064D. Для конечного пользователя это означает высокую эффективность блока питания, низкий разброс напряжений в зависимости от нагрузки, возможность дистанционного мониторинга и управления. Для последних целей компания Thermaltake планомерно развивает собственный сервис SPM и сопутствующие приложения для основных платформ — ПК, Android и iOS. К ним пока ещё есть нарекания в части стабильности работы и функционала, но за пару лет с начала знакомства прогресс имеет место, хотя проект по-прежнему находится в стадии Beta-версий. Если же рассматривать Thermaltake Toughpower iRGB PLUS 850W Platinum в автономном применении, то это надежный блок питания с гарантией 10 лет, мощностью, достаточной для работы конфигураций с несколькими производительными видеоадаптерами, при этом очень тихий и с интересной настраиваемой RGB-подсветкой. В имиджевых сборках с прозрачными боковыми стенками, корпусах открытого типа и проектах энтузиастов, требующих дополнительного мониторинга компонентов, он будет смотреться к месту, если бюджет позволит.

Преимущества Thermaltake Toughpower iRGB Plus 850W Platinum:

• Современная схемотехника;
• Высокая выходная мощность;
• Высокий КПД и сертификат 80 PLUS Platinum;
• Запоминающийся дизайн вентиляционных отверстий;
• Управляемая дистанционно подсветка;
• Очень тихая работа 140-мм вентилятора и полупассивное охлаждение;
• Мониторинг подключенной нагрузки на основных линиях;
• Программное обеспечение для мониторинга с ПК и мобильных платформ;
• Срок гарантии производителя — 10 лет.

Недостатки:

• «Сырое» программное обеспечение;
• Не самая аккуратная пайка компонентов внутри;
• Высокая стоимость.

Заключение

Модель Thermaltake Toughpower DPS G RGB 850W Gold оставила о себе только положительные впечатления. Хорошая стабилизация напряжений, тихая работа системы охлаждения с возможностью включения режима FanZero. Высокий уровень КПД, использование качественных комплектующих и гарантия в 10 лет. Блок питания отличается своим оригинальным дизайном и наличием RGB подсветки. Удобство в эксплуатации добавляет полностью модульной конструкции с достаточным набором кабелей и разъемов. Самый важный и главный плюс – это наличие уникального и функционального программного обеспечения.

Плюсы:

• Архитектура SPM;
• Дизайн вентиляционных отверстий;
• Современная схемотехника и качественные компоненты;
• Высокая нагрузочная способность;
• Стабильность выходных напряжений;
• Тихая работа и пассивный режим;
• Полностью модульная конструкция кабелей;
• 10 лет гарантии;
• Наличие RGB подсветки;
• Достаточное количество разъемов;
• Эффективность 80 Plus Gold;
• Все виды защиты;
• Возможность подключения трех графических адаптеров.

Минусы:

• Высокая цена;
• Занимает два USB канала на материнской плате.
