Обзор и тестирование блока питания thermaltake toughpower grand rgb 650w gold fully modular

Программное обеспечение

На сайте производителя скачиваем и устанавливаем утилиту DPS G PC App 2.0. Пройдя несложную регистрацию и введя серийный номер блока питания мы можем мониторить параметры электропотребления системы, нагрузки по всем линиям, температуру. Дополнительно появляется возможность настраивать работу и поведение вентилятора и его подсветки.

Так же возможен мониторинг CPU и VGA, утилита демонстрирует в отдельных вкладках температуру, напряжение, силу тока и потребляемую мощность CPU, и температуру VGA.

Все данные выводятся в виде шкалы с актуальными данными или в виде временного графика.

Имеется возможность подсчитать расходы электроэнергии на ваш компьютер. Но цену за киловатт нужно указывать в долларах.

Все данные с программы периодически закачиваются в облачное хранилище DPS G Smart Power Management (SPM) Cloud 1.0. Доступ к данным возможен как со страницы Thermaltake DPS, так и с мобильного приложения DPS G Mobile App 1.0.

Кроме этого программное обеспечение позволяет удаленно отключать питание компьютера и получать оповещения о сбоях, перегреве.

Еще одно приложение DPS G Riing RGB, установленное на смартфон, позволяет управлять подсветкой.

Самая интересная возможность – цветомузыка под включенные треки у нас не заработала, появлялась ошибка при включении этого режима.

⇡#Кабели

Кабельная система в целом вполне соответствует мощности блока. Можно подключить до восьми SATA-накопителей и пару видеокарт PCI-E с двумя разъемами дополнительного питания на каждой.

Придраться можно разве что к наличию целых восьми разъемов Molex для PATA-накопителей: для подключения контроллеров вентиляторов или подсветки в корпусе с большим запасом хватило бы и половины от этого количества, а для иных целей они уже давно не актуальны.

Провода модульных кабелей имеют типичное для большинства блоков с подобными характеристиками сечение 18 AWG.

Набор разъемов питания:

• •1 × 24 (20+4) контакта;
• •1 × EPS12V (2 x ATX12V) — питание CPU;
• •4 × 6+2 контактов — дополнительное питание плат PCIe;
• •8 × SATA;
• •8 × Molex;
• •1 × FDD.

Схемотехника

Блок питания легко разбирается без ущерба внешнему виду, так как боковые винты не спрятаны под декоративные наклейки. Единственным препятствием будет гарантийная наклейка на одном из верхних винтов. Учитывая десятилетний срок гарантии от производителя, периодическую чистку от пыли стоит осуществлять без разбора, например, с помощью баллончика со сжатым воздухом.

Корпус сделан качественно из металла толщиной 0,7 мм, окрашенного снаружи в чёрный цвет. В основе Thermaltake Toughpower GF1 ARGB 850W лежит OEM-платформа от CWT. Пометки на плате говорят, что это уже третья ревизия схемотехнического решения. Несмотря на отличие всего в одну букву в названии, GF1 заметно отличается от рассмотренной ранее серии PF1. Дело не ограничивается лишь избавлением от подсветки боковых стенок.

Приличная мощность в 850 Вт и относительно небольшие габариты корпуса блока питания не привели к нагромождению внутренних компонентов. Всё очень аккуратно и равномерно распределено с использованием дополнительных вертикальных плат и прямой пайки вместо проводов в выходных линиях питания. Проводные соединения остались лишь для подключения кнопок и вентилятора, а также соединения входного разъема с основной платой. Все они аккуратно стянуты в компактный пучок и не перекрывают области наибольшего нагрева.

Как и подобает любому современному блоку питания на входе распаян фильтр электромагнитных помех, часть которого навесным монтажом закреплена на контактах разъема питания, вторая часть распаяна на основной плате. В цепи есть плавкий предохранитель. Блок рассчитан на работу в трёхпроводных цепях электропитания с заземляющим контактом. Соединение входного разъема с платой осуществлено впаянными проводами.

Выпрямительный диодный мост установлен с использованием отдельного компактного радиатора с увеличенным сверху оребрением. Его маркировку не прочитать без выпаивания детали.

Элементы высоковольтного выпрямителя и корректора мощности размещены с общим охлаждением длинным радиатором. Плотная компоновка и близкое размещение крупного дросселя и конденсаторов также не позволяет их идентифицировать. Используется топология с основными коммутирующими полевыми транзисторами в полумостовой схеме включения и резонансный преобразователь LLC.

SLS-контроллер — микросхема CM6901, вынесенная на отдельную вертикальную плату рядом.

На высоковольтных конденсаторах не экономили: используются два параллельно установленных экземпляра (400 В, 470 uF, 105С) производства японской корпорации Nippon Chemi-Con с рабочей температурой до 105 °C. Суммарной ёмкости достаточно, чтобы обеспечить заявленные 16 мс удержания.

За формирование основной линии +12 В отвечает связка из крупного трансформатора и шести транзисторов SC430N на отдельной вертикальной плате. Контакты трансформатора впаяны напрямую в плату, чтобы минимизировать потери энергии.

Формирование напряжений +3,3 В и +5 В вынесено на отдельную плату DC-DC преобразования (GPR DC CARD ревизии C), на одной стороне которой обвязка из конденсаторов и катушек индуктивности, на другой — транзисторы и ШИМ-контроллер, маркировка которых неразличима из-за близкого расположения платы выходных разъемов.

Фильтрующие электролитические конденсаторы — Chemi-Con серии KZE. Плата выходных разъемов (TT GPR CM CARD ревизии 02) впаяна напрямую в основную и дополнительно зафиксирована удлиненными винтами к корпусу блока питания. На ней используются фильтрующие полимерные конденсаторы.

На обратную сторону основной платы вынесены несколько важных элементов: контроллер APFC — CM6502UHXX, сборка MOS-транзисторов CM03X (предположительно снижающая разряд конденсаторов при выключенном блоке питания) и дифференциальный компаратор ON Semiconductor LM393G, который совместно с супервизором участвует с реализации защиты блока питания.

Сам же супервизор Sitronix ST9S429-PG14 размещен с лицевой стороны платы.

Спецификации

• Модель: SPR-650AH3FSB-R;
• Номинальная мощность: 650 Вт;
• Максимальная мощность: 780 Вт;
• Максимальная эффективность: 85%;
• Полученный сертификат: 80 PLUS Bronze;
• Поддерживаемые стандарт: Intel ATX 12V 2.4, SSI EPS 12V 2.92;
• Диапазон рабочих напряжений: 100 – 240 В;
• Частота входного сигнала: 50 – 60 Гц;
• Сигнал Power Good: 100-500 msec;
• Время удержания: > 16msec at 75% of full load (230Vac input);
• Входной ток: 10A;
• Выходы: 3,3В — 22 А, 5В – 22 А, 12В – 54,2 А;
• Выходная мощность линии: +3,3В и 5В, — 120 Вт;
• Выходная мощность линии: +12В, — 650 Вт;
• PFC: Активный;
• Диаметр используемого вентилятора: 140 мм;
• Тип подшипника: гидравлический;
• Среднее время наработки на отказ: 100 000 часов;
• Система кабелей: модульная;
• Размеры: 170 × 150 × 86 мм;
• Гарантия производителя: 7 лет;
• Средняя стоимость: 6 000 руб.

Нагрузочные характеристики:

КПД

Отметка с платиновым значком 80PLUS Platinum на коробке с блоком питания отражает факт добровольной сертификации независимой компанией Plug Load Solutions. В базе данных на официальном сайте выложен отчет о результатах тестирования, с которым можно ознакомиться, скачав документ THERMALTAKE TECHNOLO_TPI-850DH3FCP TPI-0850F2FDP TO_850W_ECOS 5072_Report.pdf.

По собственным измерениям (приборами любительского класса) в ходе тестов блок питания работает с КПД выше 90% уже при нагрузке выше 150 Вт, достигая пика около 94% при мощности 350 Вт. На минимальной нагрузке КПД закономерно ниже заявленного, но это нормальная ситуация для мощного устройства.

⇡#Упаковка, комплект поставки, внешний вид

Упаковка блока выполнена в черно-желтой цветовой гамме, причем сразу хочется придраться к плохо читаемому белому тексту на желтом фоне. На «фасад» вынесены основные достоинства на взгляд производителя (в число которых, в соответствии с веяниями моды, попала даже готовность к виртуальной реальности).

На торцах коробки нанесена схема работы архитектуры SPM (Smart Power Management), которую поддерживают блоки линейки DPS G.

На обороте коробки имеется список доступных разъемов питания, выходные параметры блока, краткое перечисление основных особенностей конструкции и элементы инфраструктуры SPM (облачный сервис, утилита для десктопа и мобильное приложение).

Комплект поставки включает пакет с печатными инструкциями и гарантийным талоном, а крепеж, модульные кабели и сетевой шнур находятся в тканевой сумке.

Внешность блока достаточно эффектна: солидная черная окраска, вентиляционная решетка с вытянутыми прямоугольными отверстиями, аккуратное обозначение разъемов.

Вентиляционные отверстия имеются не только на крышке, но и на стенках корпуса, по бокам от вентилятора. Очевидно, появились они не столько в целях улучшения охлаждения, сколько для того, чтобы сделать заметнее кольцевую светодиодную подсветку вентилятора.

На дне корпуса размещена наклейка с выходными параметрами блока. Вход сетевого шнура изначально прикрыт наклейкой, предупреждающей о том, что до 20% нагрузки вентилятор не функционирует (впрочем, забегая вперед, отметим, что это справедливо лишь при выборе бесшумного режима работы в приложении DPS G App).

Упаковка и комплектация

Коробка с блоком питания достаточно крупная, её габариты составляют 23 (В) х 32 (Ш) х 16 (Г) см. Изначально она идёт запаянной в прозрачную полиэтиленовую плёнку. Оформление выдержано в привычной для Thermaltake цветовой гамме. Разве что полосы, на которых нанесено название модели, сделаны не красного, а серого цвета, видимо, как признак отнесения к платиновой серии. Яркое изображение на лицевой части показывает внешний вид устройства с включенной RGB-подсветкой

Естественно, что без привлекающих внимание значков поддерживаемых технологий не обошлось. Упаковка ориентирована на международные рынки сбыта, поэтому описание выполнено на английском языке

Наиболее полезная информация сгруппирована на задней части коробки. Здесь размещена спецификация блока питания, перечислены комплектные провода и коннекторы, приведен пример интерфейса приложений для мобильных платформ и PC

На боковых сторонах производитель уделил внимание технологии мониторинга SPM 2.0 и QR-кодам со ссылками на приложения для управления подсветкой

Внутреннее пространство коробки формально разделено на две части: в левой находится блок питания в мягкой вспененной защите и тряпичной обёртке с логотипом премиального подразделения Tt, в правой — черная нейлоновая сумочка с комплектными проводами, также брендированная.

Кроме перечисленного, в комплектацию входит пакетик с небольшой инструкцией, четыре крепежных винта черного цвета, четыре нейлоновых хомута, провод для подключения к внутреннему USB порту на материнской плате и сетевой кабель питания с Г-образной евровилкой.

Лаконичная инструкция переведена на несколько международных языков, в том числе и на русский.

Внешний вид

Дизайн блоков питания Thermaltake Toughpower серии Premium сформировался и глобально практически не менялся за последние несколько лет. Он базируется на корпусах чёрного цвета, с ровными линиями прямых углов по контуру и своеобразном рисунке вентиляционной «решётки» вентилятора. Смотрится агрессивно и по-своему красиво даже без включенной подсветки.

По разным граням сделана обильная перфорация для лучшего отвода тепла.

Отштампованная область над вентилятором также перфорирована. Такое решение, как показала практика с более мощными моделями этой торговой марки, несущественно сказывается на температуре внутренних компонентов по сравнению с использованием классических решеток типа «гриль».

На боковинах корпуса размещены наклейки с крупным логотипом и названием модели. Они будут хорошо видны в корпусах ПК, в которых есть специальные вырезы в шасси в районе крепления блока питания. За счет зеркальной ориентации на разных гранях наклейки будут корректно читаемы при обоих вариантах размещения блока: вентилятором вверх или вниз.

Ещё одна крупная наклейка нанесена на глухую крышку блока питания. На ней традиционно расписана нагрузочная таблица устройства по основным линиям питания.

Задняя («наружная») стенка блока питания кроме стандартного разъёма для подключения кабеля сетевого электропитания и тумблера принудительного включения и выключения обзавелась еще тремя элементами: тумблером переключения вентилятора из постоянного вращения в полупассивный режим Smart Zero Fan, а также двумя кнопками управления режимами и цветом подсветкой (Mode и Color соответственно).

Подписи разъемов нанесены наклейкой. Надписью 24PIN ATX помечена группа из трёх разъемов, из которых лишь два (18 и 10 контактов) используются для 24-контактного провода до материнской платы, а третий равнозначен соседним восьмиконтактным коннекторам CPU/PCI-E.

Внешний вид

Дизайн стал уже традиционным и узнаваемым для серии Toughpower Grand. Выглядит блок питания специфически, что делает его отличным внешне от моделей прочих производителей. Корпус собран из двух половинок, скрепленных в паз и зафиксированных на шесть винтов с трех сторон.

Строгая призма корпуса выполнена из металла с качественной окраской в черный цвет. Вентиляционная перфорация выполнена в виде штрихов по схеме кирпичной кладки. Вентиляция при этом занимает большую площадь, отверстия маленького размера, и на жесткость корпуса это не влияет.

Перфорация выполнена на нижней, передней поверхностии на боковых гранях в виде узкой полосы напротив вентилятора.

По центру нижней поверхности расположена квадратная вставка с рельефным блестящим логотипом компании. Вставка посажена на клей, от нагрева может отклеиться, что однажды былоу нас на подобном тестовом БП. На одном из винтов мы видим гарантийную наклейку.

На верхней поверхности находится наклейка с нагрузочными характеристиками. Здесь же расположены стикеры, свидетельствующие об успешном заводском тестировании.

На боковых гранях — наклейки с указанием модели,сертификата 80 PLUSияркими буквами RGB.

На передней части кроме привычного сетевого гнезда и тумблера включения находятся две дополнительные кнопки: тумблер для переключения режима работы вентилятора(активный и полупассивный) икнопка, переключающая последовательно пять режимов работы подсветки вентилятора, а также полностью отключающая подсветку.

На тыльной стороне в два ряда разместились разъемы для подключения кабелей. Для 24-пин АТХ кабеля — два разъема. Разъем для 8-пин кабеля CPU идентичен с разъемами для подключения PCI-e. Последние имеют красную расцветку, поэтому перепутать их сложно. Рядом с ними расположеночетыре 6-пин разъема для периферии. На картонной наклейке присутствует обозначение всех разъемов -перепутать их будет сложно.

Тестирование

Тестирование блока питания осуществлялось в синтетических условиях, приближенных к реальному сценарию эксплуатации. Нагрузка линий +3,3 В и +5 В порядка 50 Вт осуществлялась набором мощных резисторов в керамических корпусах. В современных ПК эти линии редко сильно нагружены. Линия питания +12 В нагружалась регулируемой универсальной электронной нагрузкой SJAMING 150 Вт китайского производства и набором двенадцативольтовых ламп мощностью по 50 Вт. Напряжение и токи контролировались с помощью цифровых мультиметров MASTECH MAS830L. Для контроля потребляемой мощности из розетки использовалось включение в сеть электропитания через ваттметр бытового класса Даджет Энергомер (MT-4014). Уровень шума измерялся прибором Актаком ATE-9015 в условиях обычного неподготовленного помещения с фоновым шумом менее 30 дБА. Температура в помещении поддерживалась на уровне 28 °C.

В Toughpower GF1 ARGB 850W заявлены все базовые типы защит от внештатных ситуаций:

• UVP и OVP от пониженного и повышенного входного напряжения;
• OPP и OCP — от перегрузок;
• SCP — от короткого замыкания по основным линиям;
• OTP — от перегрева.

В российских реалиях за UVP и OVP особого смысла переживать нет, благодаря широкому диапазону входного напряжения от 100 до 240 В. Проверка SCP показала корректную работу защиты, мгновенно отключающей блок питания при наличии короткого замыкания на выходных линиях. Загнать блок питания в перегрузку в условиях штатной эксплуатации тяжело, учитывая высокую мощность в 850 Вт и допустимую кратковременную нагрузку до киловатта. Защита от перегрева не проверялась.

Блок питания отлично справляется с поддержанием напряжений по всем трём основным линиям питания (+3,3, +5 и +12 В). Отклонение не превысило 1%, что с двукратным запасом вписывается в заявленные производителем значения. Сводные результаты замеров в зависимости от общей нагрузки на блок питания представлены на единой диаграмме ниже.

Охлаждение и подсветка

В корпусе данной модели БП установлен 140-мм вентилятор TT-1425 с запатентованной кольцевой RGB-подсветкой. Лопасти вентилятора особой формы с изгибом хорошо разгоняют воздух по краям. На четверть отверстия установлена пластиковая вставка, распределяющая потоки воздуха.

По периметру вентилятора идет акриловая прозрачная вставка со светодиодами. На углах корпуса вентилятора находятся прорезиненные антивибрационные вставки. Вентилятор подключается двумя отдельными кабелями: один 2-пин для питанияи один на 4-пин для подключения подсветки. С такой реализацией вполне можно вывести кабель подсветки наружу и синхронизировать ее с общей подсветкой ПК – простор для моддинга.

Тумблер переключает режимы работы вентилятора: в положении ZeroFan вентилятор начинает работать при нагрузке свыше 20%, постепенно увеличивая обороты с 600 об/мин до 1200 об/мин при максимальной нагрузке. При этом вентилятор остается очень тихим, уровень шума не превышает комфортные 40 дБ. При отключении данного режима вентилятор всегда будет работать активно, также регулируя обороты в зависимости от нагрузки.

Режимы работы подсветки вентилятора переключаются кнопкой «RGB Lighting». Всего пять режимов: смена цветов, красный, зеленый, синий и белый. Подсветку можно и полностью отключить.

Тестирование

В блоке питания реализованы три типа защиты:

• Over Voltage Protection (OVP) — от подачи повышенного напряжения;
• Over Power Protection (OPP) — от перегрузки;
• Short Circuit Protection (SCP) -от короткого замыкания.

Защиты UVP в блоке как таковой нет, но в российских реалиях это — неважно, так как широкий диапазон поддерживаемого входного напряжения от 100 до 240 В позволяет блоку нормально функционировать при падении напряжения в бытовой электросети ниже 230 В. SCP реализована корректно, например, при тестовом замыкании линии +12 В блок мгновенно уходит в защиту и отключается без дальнейших негативных последствий

Проверка поведения блока питания под нагрузкой, вплоть до заявленной полной мощности 850 Вт, проводилась на самодельном стенде, позволяющем подключить нагрузку на линию +12 В с шагом 50 Вт. В связи с невысокой типичной нагрузкой на линии +3,3 В и +5 В в современных ПК, её имитация на уровне около 50 Вт проводилась набором мощных резисторов в керамических корпусах. Измерения осуществлялись с помощью цифрового мультиметра MASTECH MAS830L, ватт-метра Даджет Энергомер (MT-4014) и шумомера Актаком ATE-9015.

Результаты изменения выходного напряжения в зависимости от общей нагрузки на блок питания сведены в единую диаграмму.

Напряжение на основных линиях без подключенной нагрузки практически совпадает с номинальными значениями. Обычно производители пытаются завышать его, чтобы компенсировать падение под нагрузкой, но в этом блоке питания реализация другая. Обратная связь настроена таким образом, что при повышении нагрузки наблюдается легкое повышение напряжения на линии +12 В. Отклонения по линиям +3,3 В и +5 В близки к погрешности измерений, а по линии +12 В не превышает заявленные Thermaltake 2%, и это — отличный результат.

Ниже — пример потребления системы на базе процессора Intel Core i7-7740X, работающего на частоте 5 ГГц, и графического адаптера MSI Geforce GTX 1060 OCV3, при стресс-нагрузке CPU и GPU тестами в Furmark 1.20.1.0.

По данным мониторинга БП выходная мощность составила 268 Вт, в то же время по данным ватт-метра из розетки блок питания потреблял 280 Вт.

Если брать в теоретический расчет потребление системы с референсными видеокартами на Geforce GTX 1080 Ti около 400 Вт под нагрузкой, то Thermaltake Toughpower iRGB Plus 850W Platinum должен справиться с двумя графическими адаптерами топового уровня без просадки по линии +12 В.

⇡#Конструкция, внутреннее устройство

Корпус БП сделан из достаточно толстого металла и окрашен в черный цвет. Внутренние компоненты охлаждаются вентилятором с маркировкой Thermaltake TT-1425 A1425L12S типоразмера 140 мм, номинальная скорость вращения которого — 1500 об/мин. Оригинальный производитель вентилятора — компания Hong Sheng. Часть площади крыльчатки прикрыта экраном из прозрачной пленки для оптимизации воздушных потоков внутри корпуса блока питания.

Отдельного внимания в конструкции вентилятора заслуживает наличие виброгасящих прокладок в точках крепления и оригинальный пятиконтактный разъем подключения, обеспечивающий управление подсветкой.

Первый же взгляд внутрь не оставляет сомнений в оригинальном производителе платформы: продукты Channel Well Technology тяжело не узнать, даже если поверх трансформатора с характерной темно-зеленой изоляцией нанесена наклейка Thermaltake.

Хотя блок и не является рекордсменом по заявленной эффективности, внутри него можно найти лишь один, хоть и массивный, но лишенный оребрения, радиатор, к которому прилегают силовые элементы.

Качество изготовления не вызывает нареканий: аккуратная пайка, экономии на монтажном клее не наблюдается.

Фильтр электромагнитных помех на входе питания включает достаточно внушительный набор из двух конденсаторов CX, четырех конденсаторов CY (два из них размещены на входе шнура питания) и двух синфазных дросселей.

Как и большинство современных высокоэффективных блоков питания, в Thermaltake DPS G RGB 650W Gold используется резонансная топология.

На вертикальной дочерней плате с правой стороны блока размещены преобразователи постоянного тока, отвечающие за получением напряжений 3,3 В и 5 В из напряжения 12 В. За управление ими отвечает микросхема ШИМ-контроллера APW7159C.

На другой дочерней плате, установленной сбоку от радиатора, распаяна управляющая корректором мощности микросхема Infineon ICE3PCS01.

ШИМ-контроллер основного преобразователя (12 В) размещен на очередной дочерней плате, размещенной между платой с преобразователями постоянного тока и основным трансформатором, но из-за экранирующей вставки поймать его в кадр не удалось. Зато на фото хорошо видны сглаживающие конденсаторы на панели с модульными разъемами.

32-битный микропроцессор от Microchip Technology, обеспечивающий функциональность мониторинга и управления параметрами блока питания, распаян на плате с модульными разъемами на незанятой ими части платы.

В схеме выпрямителя и на выходе линий постоянного тока применяются японские электролитические конденсаторы производства Nippon Chemi-Con.

Следующая страница →

Спецификация

• P/N: PS-TPI-0850F2FDPx-1;
• Модель: TPI-850DH3FCP;
• Тип: ATX 12V v2.4 и EPS v2.92;
• Максимальная выходная мощность: 850 Вт;
• Цвет корпуса: черный;
• Размеры (Ш/В/Д): 150 х 86 x 160 мм;
• PFC (коррекция фактора мощности): активная (APFC);
• Сигнал Power Good: 100-500 мс;
• Время удержания: 16 мсек (минимум) при 100% нагрузке;
• Входной ток: максимум 12 А;
• Входное напряжение: 100 В — 240 В переменного тока с частотой 50/60 Гц;
• Рабочая температура: от 0 до +50 градусов Цельсия;
• Влажность при эксплуатации: от 20% до 90%;
• Система охлаждения: 140-мм вентилятор с гидродинамическим подшипником;
• Эффективность: 80 PLUS Platinum при входном напряжении 115 В;
• Среднее время безотказной работы: минимум 120 000 часов;
• Защита: OVP, OPP, SCP;
• Срок гарантии: 10 лет.

Официальная страничка: http://www.thermaltakerussia.ru.

В современных блоках питания основной упор делается на линию питания +12 В, так как по остальным потребление, как правило, укладывается в 50-70 Вт, поэтому Toughpower iRGB Plus 850W Platinum рассчитан на суммарную выходную мощность по линиям +3,3 В и +5 В до 100 Вт, а по +12 В — до 850 Вт (ток до 70,83 А).

Упаковка и комплектация

В линейке премиальных блоков питания от Thermaltake неискушенному покупателю скоро можно будет окончательно запутаться. Даже коробки выглядят очень похоже друг на друга. Хорошо, что не отказались от фотореалистичного изображения устройства и крупного названия.

Коробка ориентирована на международный рынок, поэтому, несмотря на достаточное количество интересных подробностей с обратной стороны, прочитать их смогут лишь те, кто владеет английским языком. Не сильно критичный факт в современных реалиях, но для российского рынка хотелось бы локализованного варианта оформления..

Комплектация типична для верхнего сегмента серий Toughpower последних лет и включает в себя набор модульных кабелей, брендированную сумку для их хранения, провод синхронизации подсветки с другими ARGB-устройствами, четыре чёрных нейлоновых хомута, четыре крепёжных винта чёрного цвета, сетевой провод с евровилкой и пользовательскую инструкцию.

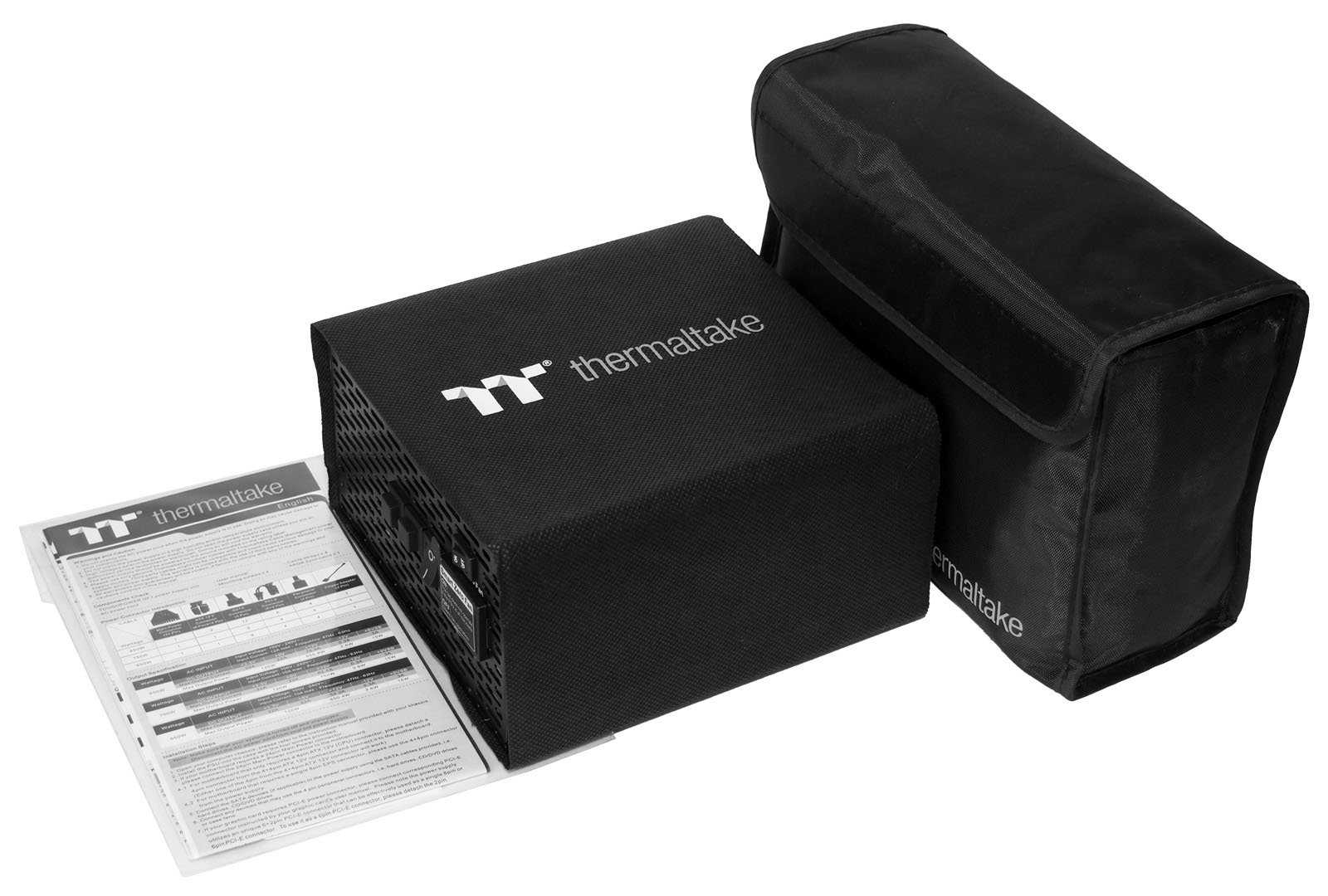

На время транспортировки блок питания заботливо обернут в тканевую полосу с логотипом Thermaltake и уложен в толстый слой вспененной защиты.

Подсветка

Внедрение подсветки в блоки питания компания Thermaltake сделала первой из крупных брендов. И если сначала это было однотонное свечение с переключением цвета кнопкой на задней стенке блока питания, что в собранной системе делать неудобно, то сейчас это — управляемый дистанционно массив из двенадцати RGB-светодиодов.

Смотрится очень интересно и эффектно, особенно в корпусах открытого типа, где блок питания устанавливается вертикально вентилятором к пользователю.

Даже при горизонтальном размещении боковая перфорация пропускает через себя достаточно света, чтобы передать игру света RGB-эффектов.

При этом управление полностью дистанционное, через приложение для настольных персональных компьютеров или мобильных платформ. На примере скриншота из DPS G PC App 3.0 для PC ниже показаны возможные эффекты и настройки подсветки.

Цветовых режимов три: RGB, один цвет (Single) и выключенная подсветка. Для первых двух возможно ручное указание любого цвета из палитры, а в случае с режимом RGB — вплоть до отдельного светодиода из двенадцати установленных по окружности вентиляторной рамки. Эффектов чуть побольше — семь штук. Среди них: Поток, RGB-спектр, Пульсирующий, Мерцающий, Волна, Полное освещение. Для каждого можно задать одну из четырех скоростей — от состояния «Медленно» до «Экстрим». Пример того, как это выглядит в действительности показан в видео на официальном YouTube-канале Thermaltake.

Заключение

Блок питания Thermaltake Smart Pro RGB 650W Bronze Fully Modular оставляет неоднозначное впечатление.

В целом — это очень качественный источник питанияс хорошей стабилизацией напряжений и надежными комплектующими. Важный момент – реализация DC-DC преобразователя во вторичной цепии японский высоковольтный сглаживающий конденсатор.

Оригинальный дизайн и эксклюзивная подсветкаплюс полностью модульная система кабелейделают данный блок питания вне конкуренции среди решений с сертификатом 80 PLUS Bronze.

Но имеется и несколько спорных моментов. Цена данного блока питания в 6000 рублей заставляет задуматься. Заэту цену вполне можно найти БП хоть и без подсветки, но соответствующего качества с сертификатом 80 PLUS Gold. А «бронзовые» модели с частично модульными кабелями стоят значительно меньше.

Аргумент в виде режима FanZeroтакже спорен. Дело в том, что данный режим настроен довольно странно. Вентилятор начинает вращаться с нагрузки в 10%от 650 Вт это всего 65 Вт. Многие современные компьютерные сборки столько потребляют в простое. На нашем тестовом стендедаже во время бездействиявентилятор останавливался очень редко и на короткие промежутки времени. Скорее всего вентилятор будет практически всегда в активном режиме. Будет лучшеподнять порог до 20% от нагрузки для модели мощностью 650 Вт.

Плюсы:

• Оригинальный дизайн;
• Наличие подсветки:
• Стабильные напряжения;
• Модульная конструкция кабелей;
• Тихий вентилятор с пассивным режимом работы;
• 7 лет гарантии;
• Качественные комплектующие;
• Высокая эффективность.

Минусы:

• 10% порог нагрузки для режима FanZero;
• Высокая цена;
• Одинаковые разъемы для подключения CPU и PCI-Е;
• Ограниченные возможности по настройке RGB подсветки.

Заключение

Блок питания Thermaltake Toughpower iRGB PLUS 850W Platinum не зря отнесен к разряду интеллектуальных. Причина даже не столько во встроенном мониторинге подключенной нагрузки и параметров основных электрических цепей, сколько в современной платформе, управляемой программируемыми микроконтроллерами. Время «аналогового» управления компонентами блока питания начинает уходить, цифровые интерфейсы позволяют разработчикам более гибко подходить к проектируемым устройствам и точнее управлять выходными цепями в зависимости от нагрузки. В протестированном Toughpower iRGB PLUS 850W Platinum над этим трудятся, как минимум, два микроконтроллера Texas Instruments UCD3138A и один микропроцессор Microchip PIC32 MX230F064D. Для конечного пользователя это означает высокую эффективность блока питания, низкий разброс напряжений в зависимости от нагрузки, возможность дистанционного мониторинга и управления. Для последних целей компания Thermaltake планомерно развивает собственный сервис SPM и сопутствующие приложения для основных платформ — ПК, Android и iOS. К ним пока ещё есть нарекания в части стабильности работы и функционала, но за пару лет с начала знакомства прогресс имеет место, хотя проект по-прежнему находится в стадии Beta-версий. Если же рассматривать Thermaltake Toughpower iRGB PLUS 850W Platinum в автономном применении, то это надежный блок питания с гарантией 10 лет, мощностью, достаточной для работы конфигураций с несколькими производительными видеоадаптерами, при этом очень тихий и с интересной настраиваемой RGB-подсветкой. В имиджевых сборках с прозрачными боковыми стенками, корпусах открытого типа и проектах энтузиастов, требующих дополнительного мониторинга компонентов, он будет смотреться к месту, если бюджет позволит.

Преимущества Thermaltake Toughpower iRGB Plus 850W Platinum:

• Современная схемотехника;
• Высокая выходная мощность;
• Высокий КПД и сертификат 80 PLUS Platinum;
• Запоминающийся дизайн вентиляционных отверстий;
• Управляемая дистанционно подсветка;
• Очень тихая работа 140-мм вентилятора и полупассивное охлаждение;
• Мониторинг подключенной нагрузки на основных линиях;
• Программное обеспечение для мониторинга с ПК и мобильных платформ;
• Срок гарантии производителя — 10 лет.

Недостатки:

• «Сырое» программное обеспечение;
• Не самая аккуратная пайка компонентов внутри;
• Высокая стоимость.
