Обзор новых технологий в производстве источников питания

Сравнение и анализ

На графике 3 сведены результаты измерений межкабельных наводок неэкранированных и экранированных кабелей. Для анализа влияния межкабельных наводок на работу Gigabit Ethernet приведены максимально допустимые уровни наводок канала категории 5е.

Кроме того, показан уровень затухания для канала категории 5е и превышения сигнала над шумом без учета компенсации NEXT методом цифровой обработки сигналов (на графике 3 — ACR Gigabit Ethernet without DSP). Динамический диапазон, требуемый для работы протокола, выделен вертикальной штриховкой зеленого цвета.

Полоса частот протокола Gigabit Ethernet составляет 125 МГц. Это определяется пятиуровневым кодом PAM 5 с двухбитовым кодированием.

График наглядно показывает, почему проблема межкабельных наволок не имеет значения на частотах ниже 30 МГц. Несмотря на то, что суммарные межкабельные наводки больше двунаправленных наводок (NEXT) категории 5е, превышение мощности сигнала над уровнем шумов является более чем достаточным — около 30 дБ или 103раз.

На частотах выше 30 МГц суммарные межкабельные наводки неэкранированных кабелей не превышают допустимые значения NEXT категории 5е. Тем не менее, они могут повлиять на работу гигабитных приложений, поскольку их невозможно компенсировать процессорной обработкой.

В районе максимальных частот на графике 3 можно видеть, что сигнал в буквальном смысле слова извлекается из шумов. Фактически так и происходит. На сумматор, обозначенный знаком «+» на схеме 2, цифровые сигналы двунаправленных наводок и возвратных потерь от всех смежных пар подаются в противофазе и подавляются. Таким образом, сигналы на входе в приемник выделяются из шумов.

Однако возвратные потери (Return Loss), однонаправленные наводки (FEXT) и межкабельные наводки (Alien NEXT, Alien FEXT) невозможно уменьшить таким образом. Другими словами, уровень межкабельных наводок должен быть на 6 дБ меньше, чем межпарных. Разница на графике в диапазоне частот 70–125 МГц не превышает 4 дБ.

В результате, возможно увеличение битового коэффициента ошибок и появление других проблем работы протокола Gigabit Ethernet в системах категории 5е на каналах максимальной длины.

Следует отметить, что измерения проводились между парами двух смежных кабелей. Это не худший из возможных вариантов прокладки, которые могут включать жгуты до 12 кабелей. Расчетные параметры суммарных межкабельных наводок и их влияние на уменьшение частотного диапазона категории 6 приведены на графике 4.

Проект стандарта категории 6 определяет диапазон частот канала величиной 200 МГц. Результаты измерений компании ITT NS&S продемонстрировали уменьшение частотного диапазона даже для связки из двух неэкранированных кабелей. С учетом суммарных межкабельных наводок частотный диапазон составит около 160 МГц

Принимая во внимание невозможность компенсации межкабельных двунаправленных наводок методом цифровой обработки сигналов (ЦОС), для жгутов из шести и более кабелей полоса частот может сузиться до 120–130 МГц

Международная организация стандартизации (ISO) изучает ограничения полосы частот категории 6, вызываемые межкабельными наводками. Вариантом решения проблемы является разработка методики их измерений. Если окажется, что межкабельные наводки превышают допустимые значения, потребуется принятие специальных мер. Среди них — ужесточение параметров кабелей или изменение правил прокладки.

Межкабельные наводки можно контролировать тремя методами:

• уменьшением источников шумов, что улучшает параметр сигнал / шум кабеля. Для этого придется ужесточить спецификации категории 6;
• изменением параметров монтажа. Это приведет к ограничениям в использовании кабельных связок, недопустимости полного заполнения коробов;
• применением экранированных кабелей.

Контроль межкабельных наводок требует учета многих факторов. Невозможность тестирования во время или после монтажа ставит под сомнение эффективность решения проблемы только соблюдением рекомендаций монтажа.

Однако для уже установленных систем категорий 5е и 6 данные мероприятия не применимы, что может привести к проблемам не только для будущих приложений класса E но и для действующего протокола Gigabit Ethernet. Следует также учесть тот факт, что допустимое затухание в системах категории 5е на несколько децибел выше, чем категории 6. В результате диапазон частот оказывается урезанным еще на 15–20 МГц.

До того времени, когда выход будет найден, простейшее и наиболее эффективное решение — выбор экранированных систем. Экранированные системы компании ITT NS&S обеспечивают решение проблемы межкабельных наводок и беспроблемную работу гигабитных приложений.

Причины появления кондуктивных помех

Нарушения функционирования технических средств, как и помехи, непредсказуемы. Объяснением тому служат как множество различных механизмов возникновения помех, так и статистический характер помехоустойчивости у преобладающего числа средств автоматизации.

К причинам появления в системе кондуктивных ЭМП, то есть взаимного влияния приборов либо кондуктивных элементов, относятся:

• напряжение питания с частотой 50 Гц;
• ВЧ и НЧ тактовые сигналы;
• сигналы в проводах управления либо линиях передачи (ЛП) данных;
• коммутационные процессы в индуктивностях;
• искровые разряды в момент замыкания и размыкания контактов.

При данных причинах появления кондуктивных ЭМП они могут иметь различные значения.

В следующей статье мы рассмотрим способы защиты от электромагнитных, в том числе кондуктивных, помех.

Схемы блоков питания

Напряжение лабораторного БП располагается в интервале от 0 до 35 вольт. Для этой цели подходят схемы, по которым можно собрать следующие БП:

• однополярный;
• двуполярный;
• лабораторный импульсный.

Конструкции подобных устройств обычно собраны либо на обычных трансформаторах напряжения (ТН), либо на импульсных трансформаторах (ИТ).

Внимание! Отличие ИТ от ТН в том, что на обмотки ТН подается синусоидальное переменное напряжение, а на обмотки ИТ приходят однополярные импульсы. Схема включения обоих абсолютно идентична

Простой лабораторный

Однополярный БП с возможностью регулировать выходное напряжение можно собрать по схеме, в которую входят:

• понижающий трансформатор Tr ( 220/12…30 В);
• диодный мост Dr для выпрямления пониженного переменного напряжения;
• электролитический конденсатор С1 (4700 мкФ*50В) для сглаживания пульсации переменной составляющей;
• потенциометр для регулировки выходного напряжения Р1 5 кОм;
• сопротивления R1, R2, R3 номиналом 1кОм, 5,1 кОм и 10 кОм, соответственно;
• два транзистора: Т1 КТ815 и Т2 КТ805, которые желательно установить на теплоотводы;
• для контроля напряжения на выходе устанавливают цифровой вольтамперметр, с интервалом измерений от 1,5 до 30 В.

В коллекторную цепь транзистора Т2 включены: С2 10 мкф * 50 В и диод Д1.

Схема простого БП

К сведению. Диод устанавливают для защиты С2 от переполюсовки при подключении к аккумуляторам для подзарядки. Если такая процедура не предусмотрена, можно заменить его перемычкой. Все диоды должны выдерживать ток не менее 3 А.

Печатная плата простого БП

Двухполярный источник питания

Для питания усилителей низкой частоты (УНЧ), имеющих два “плеча” усиления возникает необходимость в применении двухполярного БП.

Важно! Если монтировать лабораторный БП, стоит остановить внимание именно на аналогичной схеме. Источник питания должен поддерживать любые форматы выдаваемого постоянного напряжения

Двухполярный ИП на транзисторах

Для такой схемы допустимо применять трансформатор с двумя обмотками на 28 В и одной на 12 В. Первые две – для усилителя, третья – для питания охлаждающего вентилятора. Если таковой не окажется, то достаточно двух обмоток равного напряжения.

Для регулировки выходного тока применены наборы резисторов R6-R9, подключаемые с помощью сдвоенного галетного переключателя (5 положений). Резисторы подбирают такой мощности, чтобы они выдерживали ток более 3 А.

Переменный резистор R нужно брать сдвоенный номиналом 4.7 Ом. Так проще осуществлять регулировку по обоим плечам. Стабилитроны VD1 Д814 соединены последовательно для получения 28 В (14+14).

Для диодного моста можно взять диоды подходящей мощности, рассчитанные на ток до 8 А. Допустимо устанавливать диодную сборку типа KBU 808 или аналогичную. Транзисторы КТ818 и КТ819 необходимо установить на радиаторы.

Подбираемые транзисторы должны иметь коэффициент усиления от 90 до 340. БП после сборки не требует специальной наладки.

Лабораторный импульсный бп

Отличительной чертой ИПБ является рабочая частота, которая в сто раз выше частоты сети. Это дает возможность получить большее напряжение при меньшем количестве витков обмотки.

Информация. Чтобы получить 12 В на выходе ИПБ с током 1 А для сетевого трансформатора достаточно 5 витков при сечении провода 0,6-0,7 мм.

Простой полярный ИП можно собрать, используя импульсные трансформаторы от компьютерного БП.

Лабораторный блок питания своими руками можно собрать по схеме приведенной ниже.

Схема импульсного блока питания

Данный источник питания собран на микросхеме TL494.

Важно! Для управления Т3 и Т4 используется схема, в которую входит управляющий Тr2. Это связано с тем, что встроенные ключевые элементы микросхемы не имеют достаточной мощности

Трансформатор Тr1 (управляющий) берут от компьютерного БП, он «раскачивается» при помощи транзисторов Т1 и Т2.

Особенности сборки схемы:

• для минимизации потерь при выпрямлении используют диоды Шоттки;
• ESR электролитов в фильтрах на выходе должен быть как можно ниже;
• дроссель L6 от старых БП применяют без изменения обмоток;
• дроссель L5 перематывают, намотав на ферритовое кольцо медный провод диаметром 1,5 мм, набрав 50 витков;
• Т3, Т4 и D15 крепят на радиаторы, предварительно отформатировав выводы;
• для питания микросхемы, управления током и напряжением применяют отдельную схему на Tr3 BV EI 382 1189.

Вторичная обмотка выдает 12 В, которые выпрямляются и сглаживаются при помощи конденсатора. Микросхема линейного стабилизатора 7805 стабилизирует его до 5 В для питания схемы индикации.

Внимание! Допустимо использовать в этом БП любую схему вольтамперметра. В таком случае микросхема для стабилизации 5 В не понадобится

Немного теории

Но прежде чем мы начнем копаться во внутренностях, давайте зададимся вопросом, действительно ли блок питания настолько необходим? Почему нельзя подключить компьютер напрямую к розетке? Ответ заключается в том, что компьютерные комплектующие рассчитаны на совсем другое напряжение, нежели сетевое.

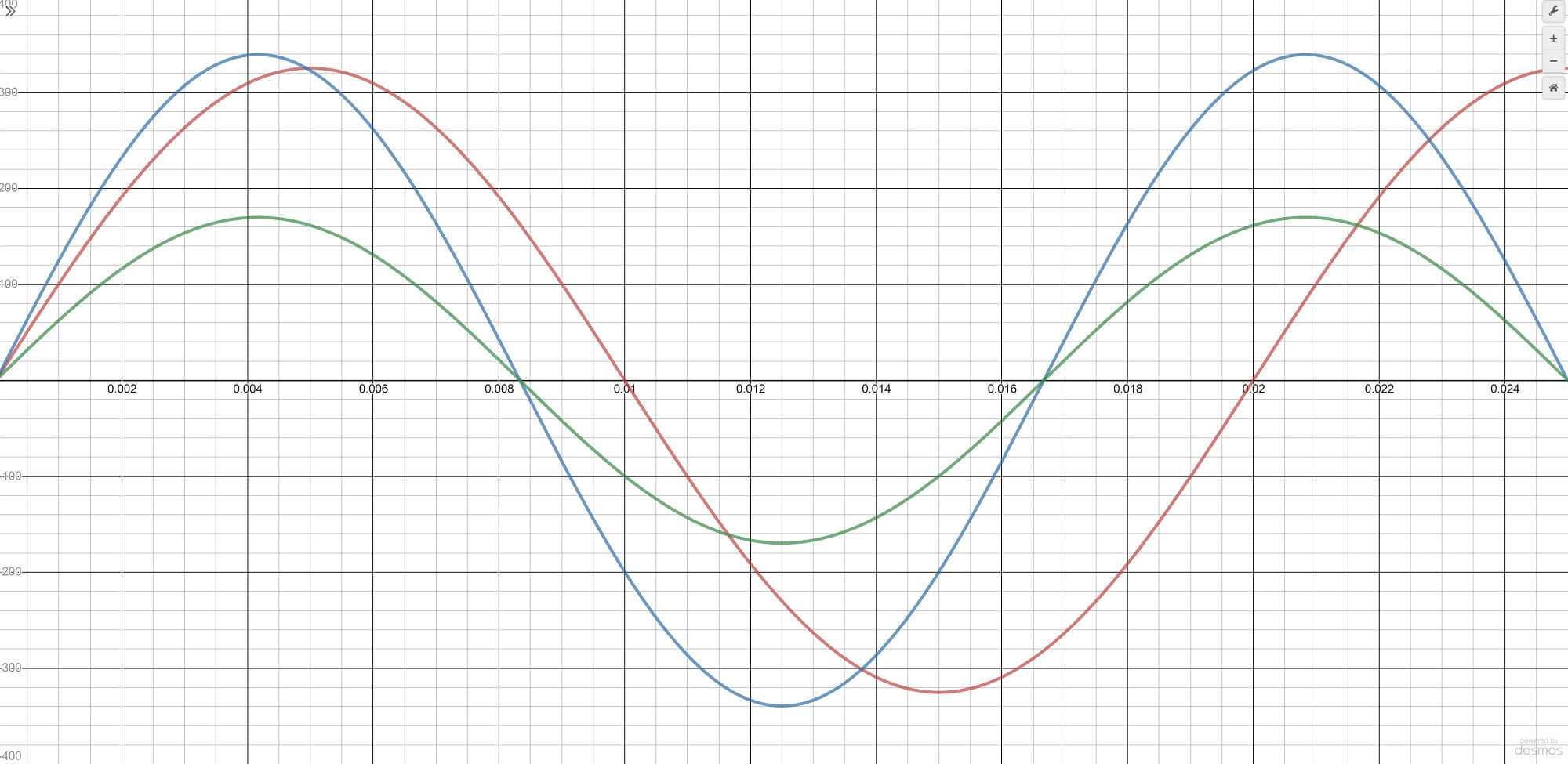

На графике ниже показано, каким должно быть электричество сети (в США = синяя и зеленая кривые; Великобритания = красная кривая). Ось X представляет время в миллисекундах, а ось Y – напряжение (voltage) в вольтах. Проще всего понять, что такое напряжение, глядя на разность энергий между двумя точками.

Если напряжение приложено к проводнику (например, к металлической проволоке), разница в энергии заставит электроны в материале проводника течь от более высокого энергетического уровня к более низкому. Электроны – составляющие атомов, из которых состоит проводник, и металлы имеют много электронов, которые могут свободно перемещаться. Этот поток электронов называется током (current) и измеряется в амперах.

Хорошую аналогию можно провести с садовым шлангом: напряжение сродни давлению, которое вы используете, а расход воды – это ток. Любые ограничения и препятствия в шланге – по сути как электрическое сопротивление.

Мы видим, что электричество в сети варьируется с течением времени, из-за чего оно называется напряжением переменного тока (AC, alternating current). В США сетевое напряжение меняется 60 раз в секунду, достигая пиковых значений 340 В или 170 В, в зависимости от местоположения и способа подключения. В Великобритании пиковые напряжения пониже, и частота этих колебаний также немного отличается. Большинство стран придерживаются схожих стандартов сетевого напряжения, и лишь в немногих странах пиковые напряжения более низкие или более высокие.

Потребность в блоке питания заключается в том, что компьютеры не работают с переменным током: им нужно постоянное напряжение, которое никогда не меняется, и кроме того – гораздо более низкое. На том же графике оно будет выглядеть примерно вот таким:

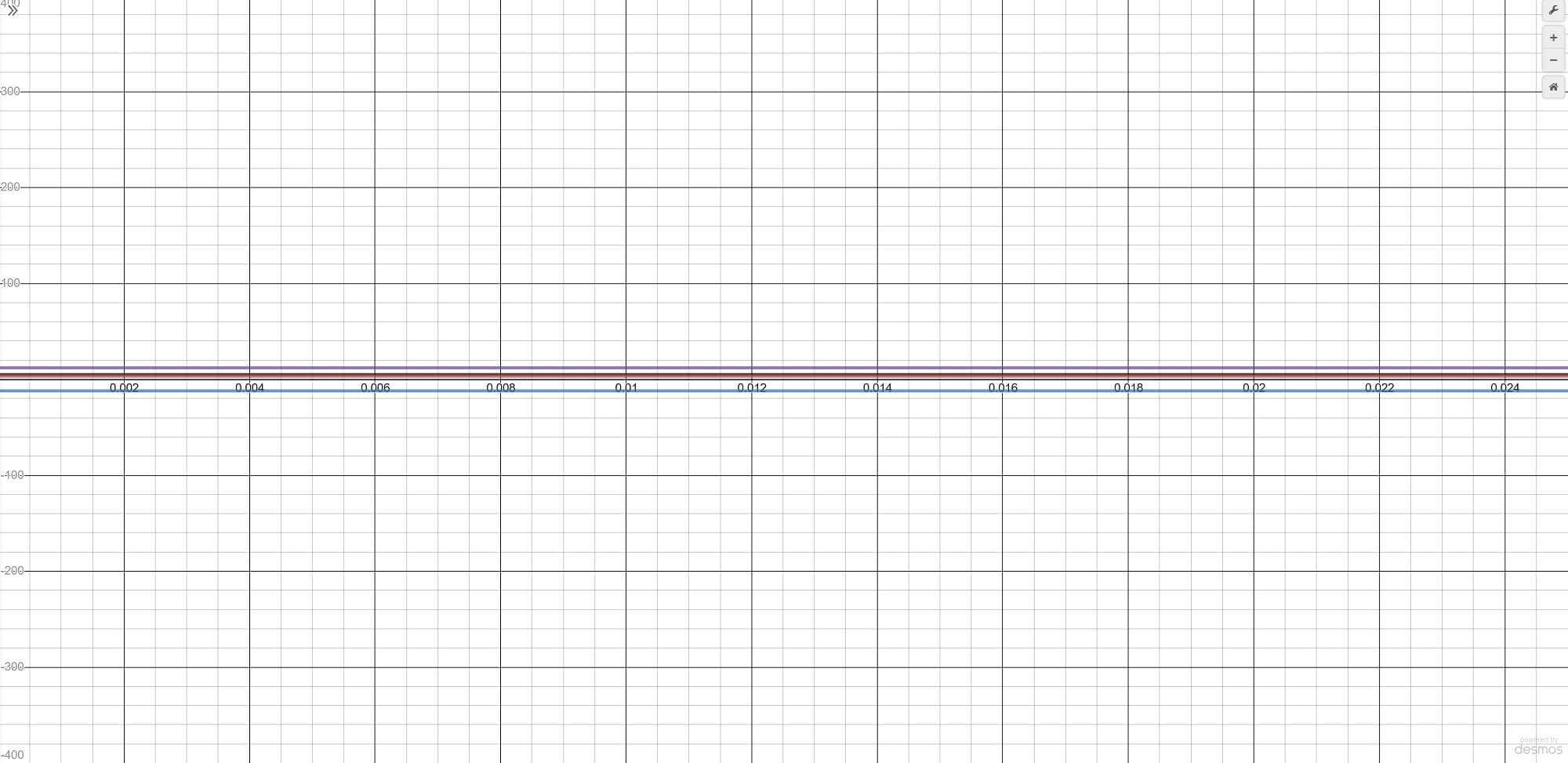

Но современному компьютеру требуется не одно постоянное напряжение, а четыре: +12 вольт, -12 вольт, +5 вольт и +3,3 вольта. И поскольку эти значения не меняются, такой ток называется постоянным (DC, direct current). Преобразование тока из переменного в постоянный (т.н. выпрямление) – одна из основных функций блока питания. Пришло время вскрыть его и посмотреть, как он это делает!

Преобразование тока из переменного в постоянный – одна из основных функций PSU. Пришло время посмотреть, как он это делает!

Здесь мы должны предупредить вас, что в блоке питания есть элементы, накапливающие электричество, в том числе смертельное. Поэтому разбирать PSU потенциально опасно.

Официальное фото блока питания Cooler Master.

Принцип работы этого блока питания аналогичен многим другим, и хоть маркировки на различных деталях внутри будут отличаться, принципиальных различий это не делает.

Разъём сетевого шнура находится в верхнем левом углу фотографии, и ток по сути идет по часовой стрелке, пока не достигнет выхода из блока питания (пучок цветных проводов, нижний левый угол).

Источник фото techspot.com

Если мы перевернем плату, мы увидим, что по сравнению с материнской платой, проводники и соединения на ней более широкие и массивные – это потому, что они рассчитаны на более высокие токи. Также, бросается в глаза широкая полоса в середине, будто текущая по равнине река.

Это снова говорит о том, что все блоки питания имеют два четко разделённых узла: первичный и вторичный. Первый – это настройка входного напряжения, чтобы его можно было эффективно понижать; второй – это все настройки уже выпрямленного и пониженного напряжения.

Измерения межкабельных наводок

Компания ITT NS&S, Великобритания, провела исследования межкабельных наводок для двух типов кабелей: неэкранированных и экранированных. Жгут состоял из двух кабелей. Это не худший вариант. Как показано на схеме 1, связка из нескольких кабелей может создавать эффект суммарных шумов. Увеличение числа кабелей в связке усложняет картину наводок. С одной стороны, взаимодействующие пары удаляются друг от друга, с другой — возникает больше комбинаций наводок.

Целью эксперимента было сравнение уровней двунаправленных (NEXT) и двунаправленных межкабельных наводок (Alien NEXT) в связке неэкранированных и экранированных кабелей.

Для измерений использовалось следующее оборудование и элементы:

• векторный сетевой анализатор Rohde & Schwarz ZVRL;
• волновые адаптеры Minns;
• резисторы нагрузки с активным сопротивлением 100 Ом.

Для сравнения были выбраны:

• два неэкранированных кабеля категории 6 длиной 90 метров
• два экранированных кабеля категории 6 длиной 90 метров ISCS XE компании ITT NS&S;

Кабели длиной 90 метров были проложены параллельно и фиксированы стяжками через 30 см. Измерительный прибор был подключен в соответствии со схемой 3.

Для согласования волнового сопротивления прибора и кабелей использовался волновой адаптер (ВА) с диапазоном частот 1 — 250 МГц. Не задействованные пары были нагружены резисторами с сопротивлением 100 ом.

Сначала измерялись традиционные двунаправленные наводки. Результаты измерений шести комбинаций двунаправленный наводок (NEXT) в полосе частот 1 — 200 МГц фиксировались в табличной и графической форме.

Межкабельные наводки измерялись следующим образом. Сетевой анализатор подавал сигнал на синюю пару одного кабеля. Уровень наведенного сигнала измерялся в синей паре другого кабеля во всем диапазоне частот. Тестирование проводилось последовательно для каждой из пар.

Все измерения повторялись для линии экранированных кабелей категории 6.

Результаты документировались в табличной и графической форме.

Сравнение межкабельных наводок линии с максимально допустимыми значениями NEXT канала не случайно. Соединительные кабели соединяют жгутами настолько редко, что нет необходимости рассматривать такие ситуации особо

С другой стороны, важно представлять не превышают ли наводки в линии пределов, определяемых для канала

Как видно из графика 1 межкабельные наводки в неэкранированных линиях создают существенно больший шум, чем традиционные двунаправленные наводки. Они настолько значительны, что превышают значения NEXT для канала, определенные проектом категории 6. Это объясняется тем, что пары с одинаковым шагом скрутки оказываются уязвимыми для наводок от аналогичных пар.

Следует отметить, что на низких частотах эффект межкабельных наводок возрастает, так как отклонения в длине шага однотипных пар оказываются меньше по сравнению с длиной волны.

На графике 2 показаны уровни собственных и межкабельных перекрестных наводок экранированных кабелей ISCS XE. В этом случае межкабельные наводки на один — три порядка меньше двунаправленных наводок и на два — четыре порядка меньше пределов категории 6

Следовательно, для экранированных кабелей они могут не приниматься во внимание

Поэтому последующий анализ относится только к неэкранированным системам.

Как выбрать

• Диапазон входного напряжения (В)
• Диапазон входной частоты (Гц)
• Входной ток (А)
• Время буферизации при кратковременном провале сетевого напряжения (мс)
• Номинальное выходное напряжение (=24В)
• Настраиваемый диапазон выходного напряжения (В)
• Точность стабилизации выходного напряжения (±…%)
• Номинальная выходная мощность (Вт)
• Номинальный выходной ток (А)
• Ограничение тока при коротком замыкании (А)
• КПД (Efficiency)
• Перегрузочная способность (%)
• Гальваническое разделение входных и выходных цепей
• Дистанционное включение/выключения ИП
• Опции
• Буферизация (подключение дополнительного модуля, увеличивающего время буферизации при кратковременном провале напряжения до нескольких секунд)
• Возможность параллельной работы нескольких ИП для резервирования (Redundancy) и увеличения мощности
• Распределение выходного тока по нескольким каналам, контроль каждого канала
• Подключение аккумуляторной батареи для обеспечения бесперебойной работы ИП в течение нескольких часов при аварии сети; коммуникационный интерфейс для дистанционного управления ИБП, индикация состояния ИБП.

Защита:

• от холостого хода
• от перегрузки
• от короткого замыкания
• от повышенного напряжения
• входа встроенными предохранителями
• автоматический перезапуск

Электромагнитная совместимость (ЭМС)

• Уровень устойчивости к электромагнитным помехам
• Класс излучения помех

Степень защиты корпуса
Температура окружающей среды.

Источники бесперебойного питания

Схемы подключения УЗИП

Вот две упрощенные схемы подключения УЗИП, которые приводятся во многих нормативных документах.

На первой, аппарат защиты ставится последовательно перед самим УЗИП. Он главным образом нужен для работы в аварийном режиме, когда на УЗИП происходит короткое замыкание.

При этом везде говорится, что ни в коем случае нельзя последовательно с УЗИП ставить автоматический выключатель, а нужно использовать только предохранители. Почему так?

Автомат в своей конструкции имеет соленоид (катушку), через которую проходит ток, создающий магнитное поле для срабатывания механизма и разрыва цепи. Но индуктивность катушки, помноженная на производную от тока молнии — это дополнительное напряжение, которое возникнет на самой катушке.

Представьте себе, что у вас мизерная катушка, имеющая индуктивность в 1мкГн/м. При огромной крутизне тока молнии, на этой самой катушке может появиться напряжение до 100кВ!

Кроме того, по правилам не рекомендуется, чтобы от точки подключения УЗИП до места заземления было больше 0,5м. Лишнее расстояние здесь также критично. А катушка это опять же дополнительные витки.

И это еще не учитывая воздействие импульсного тока на элементы выключателя.

Хорошо, если ставить непосредственно перед УЗИП нельзя, давайте разместим автоматический выключатель соответствующей величины параллельно. УЗИП мы “врезаем” в цепь напряжения напрямую, а защиту обеспечиваем в «голове».

Однако и здесь возникает проблема. При повреждении УЗИП вводной выключатель обесточит полностью весь объект, что опять же недопустимо на ответственных нагрузках.

Поэтому все как один и рекомендуют схему с предохранителями.

Причины возникновения помех на экране

Если при запуске в телевизоре наблюдаются радиопомехи разнообразного типа, то причина такого явления может скрываться в неисправности оборудования. Поломка может иметь прямое отношение к неудовлетворительному состоянию, в котором находятся шлейфы, резисторы или микросхемы.

При этом самостоятельно пробовать производить необходимый ремонт, разбирая электронику без необходимых знаний и опыта, не рекомендуется. Неумелое вмешательство с большой долей вероятностью усугубит сложившуюся ситуацию.

Чтобы предотвратить возникновение такой проблемы, как помехи телевизора, необходимо помнить, что они появляются при:

1. Попадании влаги или пыли во внутреннюю часть корпуса.
2. Использовании низкокачественных чистящих средств во время ухода за оборудованием.
3. Неаккуратной транспортировке или случайном падении устройства.

Выходы

Все блоки питания поставляются с длинными пучками проводов, торчащими сзади. Количество проводов и доступных разъёмов для запитывания устройств будут отличаться от модели к модели, но некоторые стандартные подключения должны обеспечивать все БП без исключения.

Так как напряжение – это величина разности потенциалов, то каждый выход подразумевает два провода: один для указанного напряжения (например, +12 В) и провод, относительно которого измеряется разность потенциалов. Этот провод называется заземлением, «землёй», «reference wire» или «общим» проводом, и два этих провода образуют петлю: от блока питания до устройства-потребителя, а затем обратно в БП.

Поскольку в некоторых таких замкнутых контурах токи небольшие, они могут использовать общие провода заземления.

Официальное фото блока питания Cooler Master.

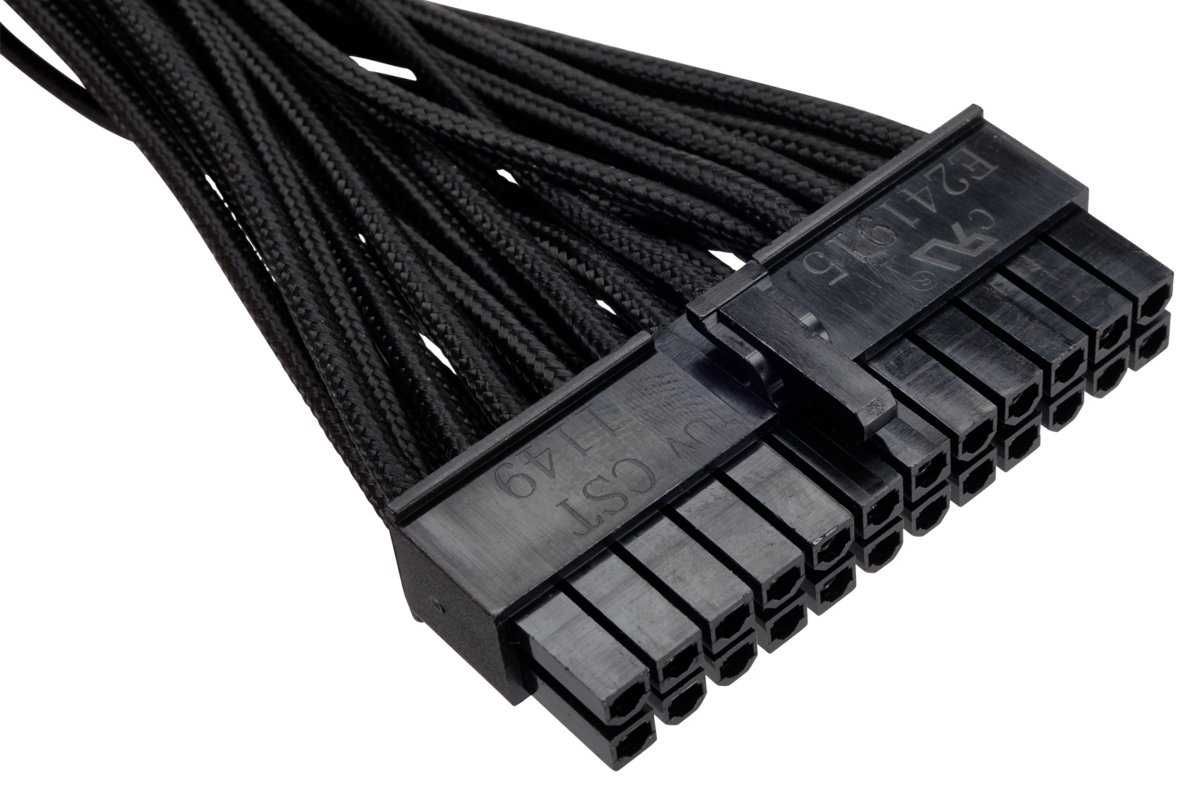

Главным из обязательных разъёмов является 24-pin ATX12V v. 2.4, обеспечивающий основное питание с помощью нескольких выводов различных напряжений, а также имеющий ряд специальных выводов.

Из этих специальных отметим лишь вывод «+5 standby» – дежурное питание компьютера. Это напряжение подаётся на материнскую плату всегда, даже когда компьютер выключен, при условии, что он остаётся включен в розетку и его БП исправен. Дежурное питание нужно материнской плате для того, чтобы оставаться активной.

Большинство PSU также имеют дополнительный 8-pin разъём для материнской платы с двумя линиями +12 В, и по крайней мере один 6 или 8-pin разъём питания для PCI Express.

Со слота PCI Express видеокарты могут взять максимум 75 Вт, поэтому этот разъем обеспечивает дополнительную мощность для современных GPU.

Конкретно наш рассматриваемый блок питания по соображениям экономии фактически использует два разъема питания PCI Express на одной и той же линии. Поэтому, если у вас действительно мощная видеокарта, старайтесь выделить ей независимую линию питания, не делите её с другими устройствами.

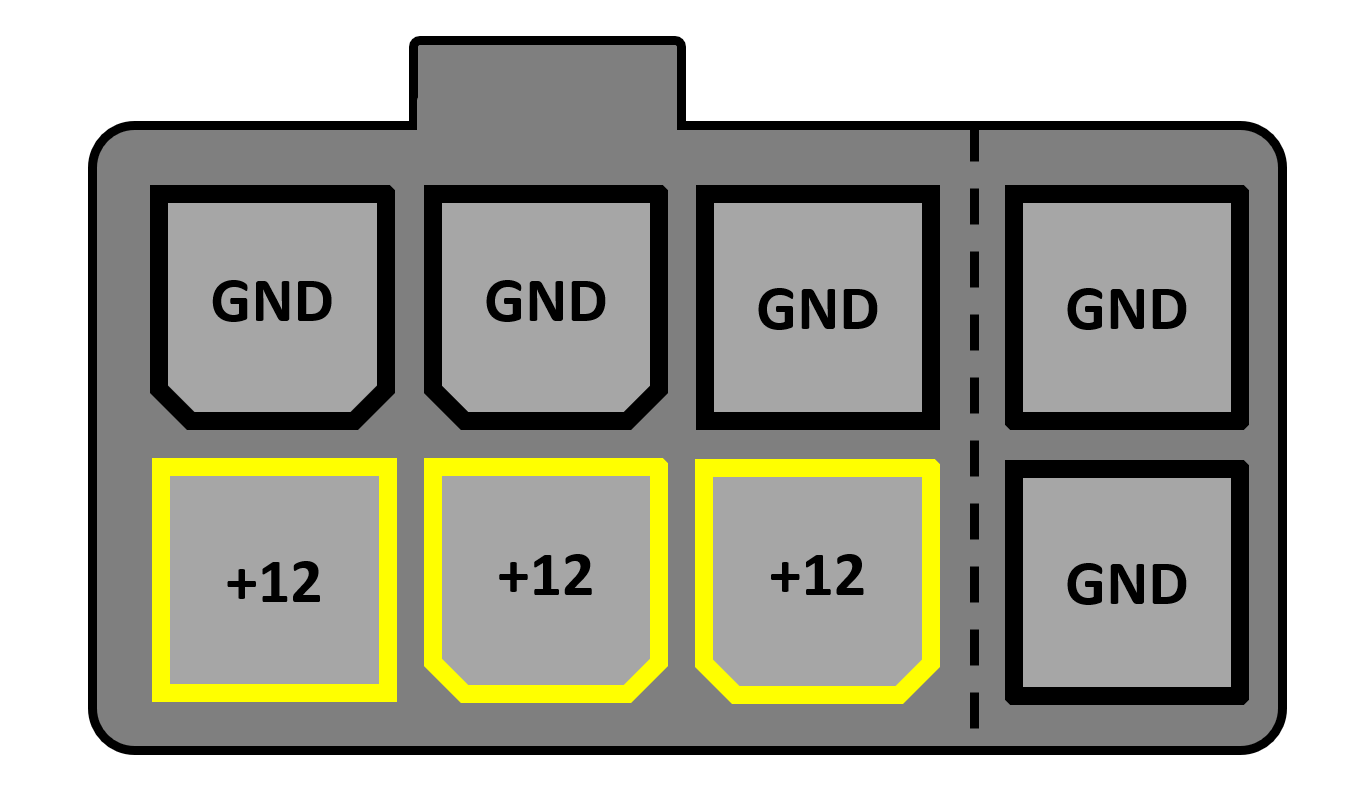

Разница между 6 и 8-pin разъемами PCI Express – два дополнительных провода заземления. Это позволяет повысить силу тока, удовлетворяя потребности наиболее прожорливых видеокарт.

Последние несколько лет мы всё чаще стали замечать блоки питания с гордой припиской «модульный» (modular PSU). Это просто означает, что у них отстегивающиеся кабели, что позволяет использовать только необходимое количество кабелей и разъёмов, не подключая всё ненужное, освободив тем самым пространство внутри блока.

Источник фотографии nix.ru

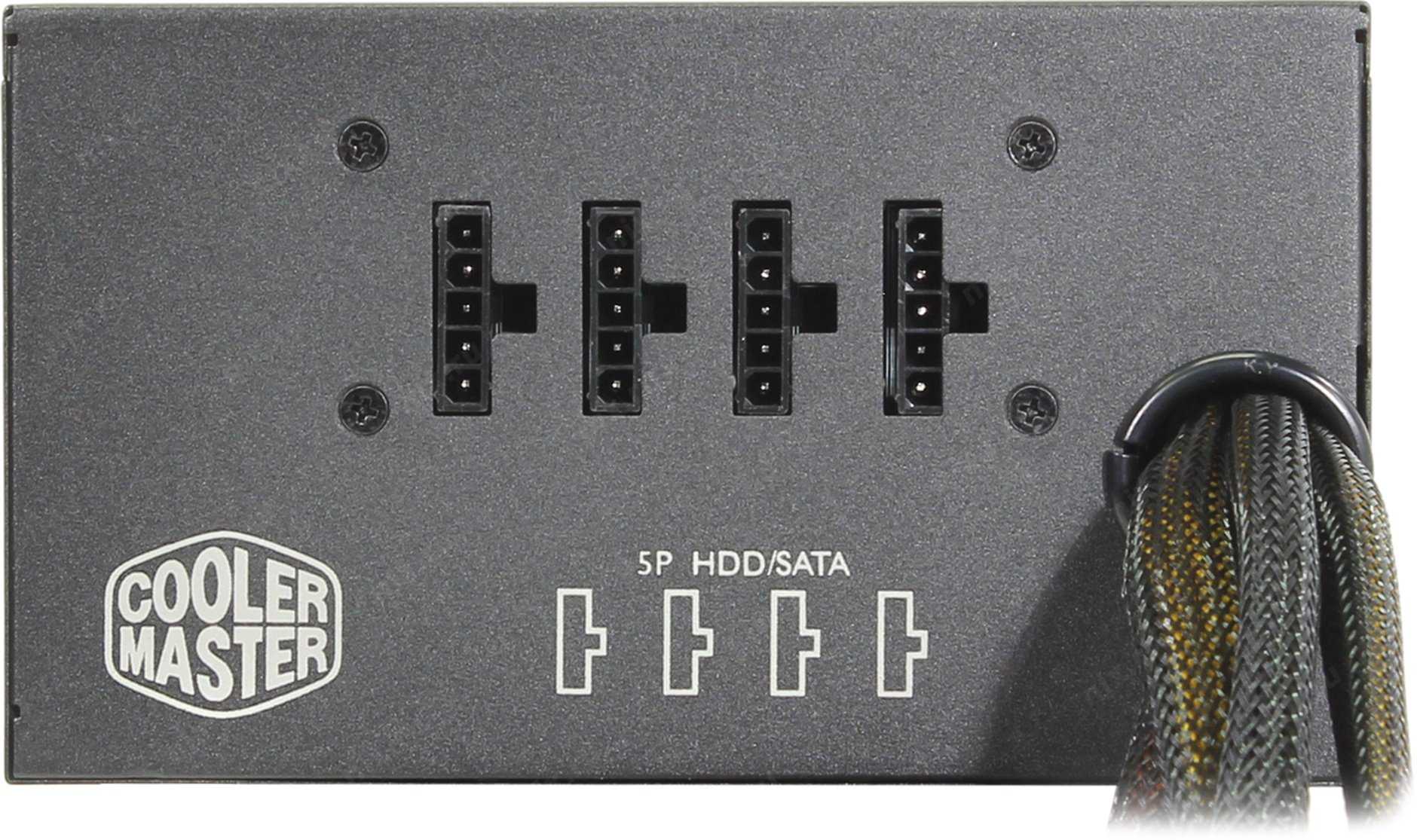

Наш Cooler Master, как и большинство, использует довольно простую систему подключения модульных кабелей.

Каждый разъем имеет по одному проводу +12В, +5В и +3,3В, а также два провода заземления, и в зависимости от того, к какому устройству будет подключен кабель, разъем на другом конце будет использовать либо соответствующую, либо упрощённую распайку.

Представленный на фото выше разъем Serial ATA (SATA) используется для подключения питания жестких дисков, твердотельных накопителей и таких периферийных устройств, как DVD-приводы.

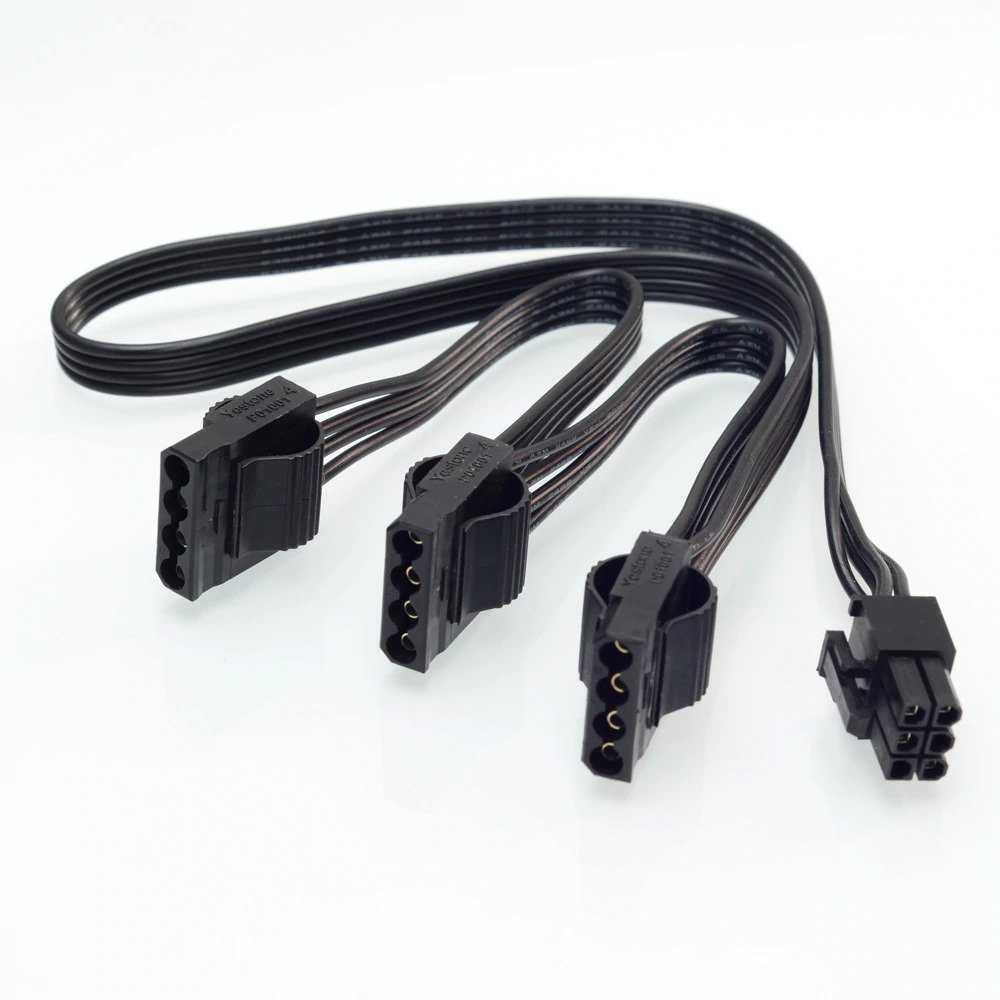

Этот всем знакомый разъём называется замысловато: «разъём питания AMP MATE-N-LOK 1-480424-0». Но все называют его просто Molex, невзирая на то, что это всего лишь название компании-разработчика этого разъёма. Он предоставляет по одному выводу +12В и +5В, и два провода заземления.

На выходных проводах производители тоже могут сэкономить или накрутить цену за счет более ярких или более мягких проводов. Сечение провода также играет важную роль, поскольку более толстые провода обладают меньшим сопротивлением, чем тонкие, поэтому меньше греются при прохождении тока по ним.

Простейший самодельный блок питания

Если у вас нет навыков в изготовлении электрических приборов, то лучше начинать с самого простого, постепенно передвигаясь к сложным конструкциям. Состав простейшего источника постоянного напряжения:

1. Трансформатор с двумя обмотками (первичной – для подключения к сети, вторичной – для подключения потребителей).
2. Один или четыре диода для выпрямления переменного тока.
3. Электролитический конденсатор для отсечки переменной составляющей выходного сигнала.
4. Соединительные провода.

В случае если вы используете в схеме один полупроводниковый диод, то получите однополупериодный выпрямитель. Если применяете диодную сборку или мостовую схему включения, то блок питания называется двухполупериодным. Разница в выходном сигнале – во втором случае меньше пульсаций.

Такой самодельный блок питания хорош только в тех случаях, когда необходимо провести подключение приборов с одним рабочим напряжением. Так, если вы занимаетесь конструированием автомобильной электроники либо ее ремонтом, лучше выбирать трансформатор с выходным напряжением 12-14 вольт. От количества витков вторичной обмотки зависит выходное напряжение, а от сечения используемого провода — сила тока (чем больше толщина, тем больше ток).

Линии и полосы

Возникающие на телевизионном экране полосы могут быть наклонными, горизонтальными, непрерывными, пунктирными, широкими и узкими. При этом подобное явление может возникать на экранах жидкокристаллических, плазменных и кинескопных телевизоров.

Подобное явление является признаком того, что один из установленных в квартире бытовых приборов глушит сигнал телевизора. Ещё роль глушилки могут сыграть удалённые источники.

Решить подобную проблему поможет поиск источника, принятие необходимых мер по устранению негативного влияния. Зачастую ликвидация подобной поломки производятся путем монтажа направленной антенны.

Однако если наблюдаются полосы при просмотре некоторых каналов, то проблема может решаться их перенастройкой. Если помехи присутствуют при использовании одного из них, то проблема, скорее всего, не в оборудовании или источнике помех, находящемся поблизости. Не лишним будет поинтересоваться, как у соседей показывают конкретные каналы.

Бывают ситуации, когда при просмотре телевизора наблюдаются помехи, которые трудно описать словами. В подобной ситуации зачастую диагностируется поломка одного из внутренних блоков, какой-либо детали телевизора или микросхемы. При этом спровоцировать подобную поломку может обыкновенная пыль или повышенная влажность воздуха в квартире.
