Технические характеристики
- Модель: EPF750EWT;
- Номинальная мощность: 750 Вт;
- Пиковая мощность: 825 Вт;
- Максимальная эффективность: 94%;
- Полученный сертификат: 80 PLUS Platinum;
- Поддерживаемые стандарты: ATX 12V 2.4;
- Диапазон рабочих напряжений: 100 – 240 В;
- Частота входного сигнала: 47-63 Гц;
- Выходы: 3,3В — 20А, 5В – 20 А, 12 В(1) – 25 А, 12 В(2) – 25 А, 12 В(3) – 35 А, 12 В(4) – 35 А;
- Выходная мощность линий +3,3В и 5В: — 100 Вт;
- Выходная мощность линий +12В: — 744 Вт;
- PFC: Активный (0,99);
- Диаметр используемого вентилятора: 139 мм;
- Тип подшипника: Twister Bearing;
- Максимальная скорость вращения: 1500 об/мин;
- Максимальный уровень шума: 23.5 дБ (А);
- Среднее время наработки на отказ: 160 000 часов;
- Защиты: SCP, OVP, UVP, OCP, OPP, OTP, SIP;
- Дополнительно: полностью модульная система кабелей, кабели в индивидуальной тканевой оплетке, кнопка активации режима очистки вентилятора;
- Размеры: 160 × 150 × 86 мм;
- Масса: 1,85 кг;
- Гарантия производителя: 5 лет;
- Ориентировочная стоимость: 12 000 руб.
С каким типом покупать кулера
На мой взгляд, шумные подшипники качения больше подойдут для серверной или стрим-хаты, где и без них всегда довольно шумно.
Для домашнего ПК или тихого офиса лучше взять бесшумные подшипники скольжения, а если интересует ресурс, отдать предпочтение керамическим.
Особенно это важно, если компьютер установлен в той же комнате, где вы обычно спите, а на ночь вы его не выключаете — например, фармите АФК ресурсы в корейской ММОПРГ или там криптовалюты, а также по религиозным убеждениям. В конце добавлю: при выборе, обращайте вниманье на параметр шума в технических характеристиках к товару
Сейчас есть очень много различных крутых производителей, которые имеют свои запатентованные технологии и может быть так, что уровень шума будет ниже чем ожидается
В конце добавлю: при выборе, обращайте вниманье на параметр шума в технических характеристиках к товару. Сейчас есть очень много различных крутых производителей, которые имеют свои запатентованные технологии и может быть так, что уровень шума будет ниже чем ожидается.
Внешний вид
Производитель не стал кардинально менять традиционный внешний вид блока питания. Стандартная призма с сотовой перфорацией и решеткой — «гриль» над вентилятором.
Корпус окрашен порошковой краской в несколько слоев, верхний слой покраски имеет шершавую структуру.
На лицевой панеликроме тумблера включения/выключения и разъема подключения кабеля питанияразместилась кнопка включения режима самоочистки вентилятора Dust Free Rotation. Имеется и наклейка с логотипом компании.
Наименование линейки БП с логотипом короны нанесены белой краской по бокам корпуса.
На нижней грани — металлическая блестящая рамка вокруг вентиляционного отверстия, закрывающегося «гриль»-решеткой. По центру идет вставка с блестящим металлическим логотипом компании.
На верхней грани — картонная наклейка с нагрузочными характеристиками, указан серийный номер изделия, такжеприсутствует несколько наклеек об успешном заводском тестировании.
Тыльная панель с разъемами для подключения колодок кабелей. Расположены они в два ряда, все разъемы подписаны. Сразу нужно отметить наличие двух разъемов для питания CPU. Это редко встречается в блоках питания, а в топовых материнских платах все чаще можно встретить дополнительный разъем.
В руководстве пользователя приводится схема разъемов, где показано распределение четырех виртуальных линий +12 В. Желательновыполнять подключение, учитывая данную условность.
Охлаждение

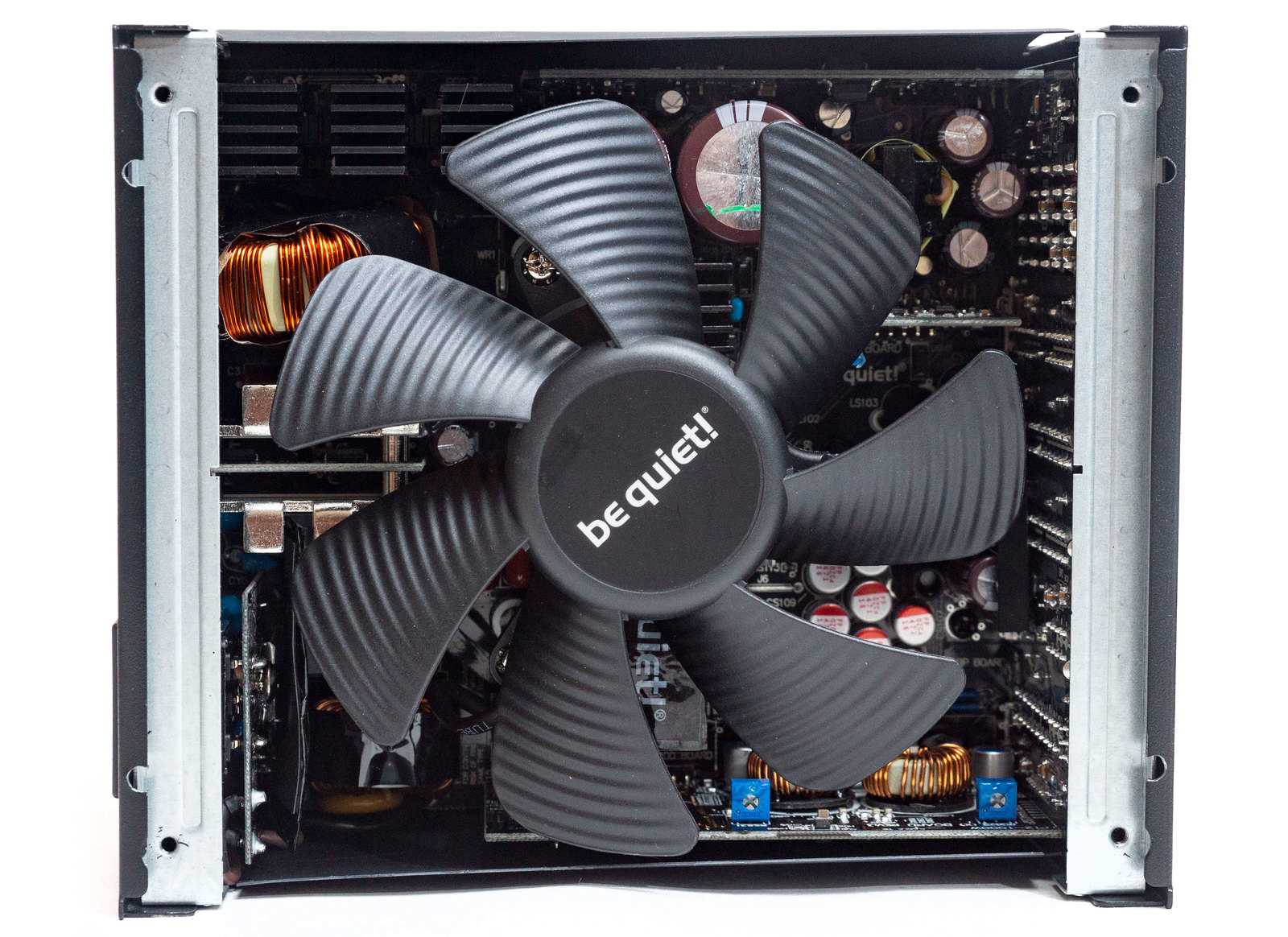

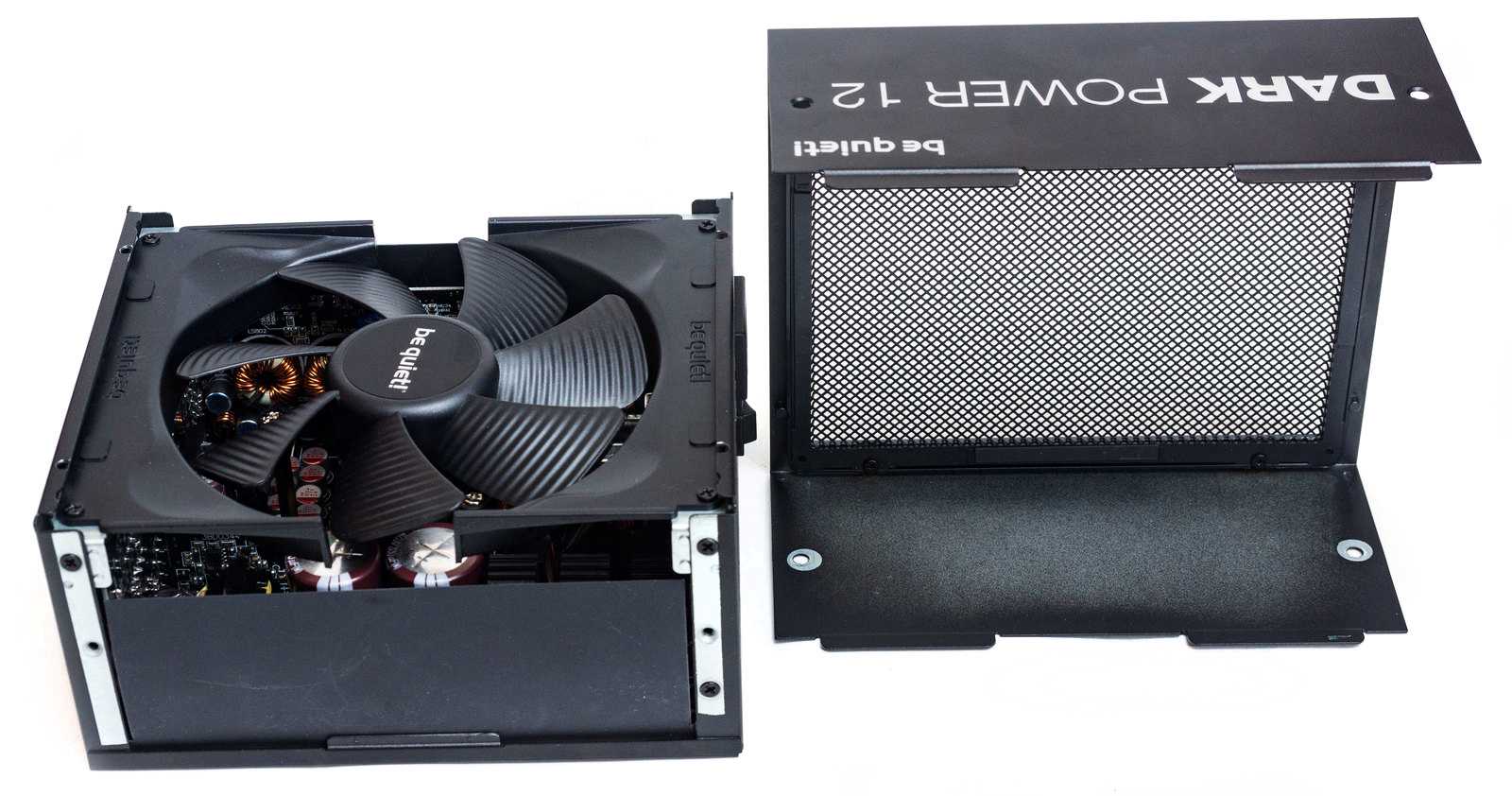

Сняв крышку с вентиляционной сеткой, мы видим крыльчатку безрамочного вентилятора. По краям к съемным кронштейнам прикручены две пластиковые рамки для распределения потоков воздуха.
Сама крыльчатка прикручивается к трем цилиндрическим стойкам, которые закреплены непосредственно на корпусе и проходят сквозь отверстия в текстолите. Такое решение усложняет разборку БП, снять текстолитовую плату без демонтажа сетевой розетки невозможно. Но необходимость ремонта при десятилетней гарантии на изделие не столь и актуальна.
Пассивный режим вентилятора отсутствует, но в данном случае он и не требуется. Работа вентилятора настроена в очень комфортных значениях по шуму.
Крыльчатка используется от вентилятора серии Silent Wings, промаркирован который как BQ SIW3-13525-HF с оборотами 1800 rpm. Основан на гидродинамическом подшипнике Fluid Dynamic Bearing (FDB).
Реальная скорость вентилятора — около 400 об/мин до нагрузки 60%, затем обороты растут, но незначительно (примерно до 700 об/мин). На всем диапазоне до 80% нагрузки вентилятор остается практически бесшумным (менее 30 дБ). На максимальных оборотах его слышно, но в комфортных рамках.
Технические характеристики
- Модель: DARK POWER PRO 11, 550W
- Номинальная мощность: 550 Вт
- Пиковая мощность: 610 Вт
- Стандарт: ATX 12V Version 2.4 / EPS 12V Version 2.92
- Сертификация 80PLUS Platinum, эффективность (%) от 230V, 20% нагрузки — 91.6, 50% — 94, 100% — 92
- Модульная система кабелей: есть
- Фирменные технологии: половинный мост + LLC + SR + DC/DC
- Входное напряжение: 100 – 240 В, 50 — 60 Гц
- PFC: активный
- Коэффициент мощности при нагрузке 100%: >0.99
- Потребление энергии в режиме ожидания: <0,15 Вт
- Среднее время работы (ч / 25°C): 100.000
- Вентилятор: 135 мм
- Системы защиты: OCP (защита от перегрузки по току), OVP (защита от подачи повышенного напряжения), UVP (защита от подачи пониженного напряжения), SCP (защита от короткого замыкания), OTP (защита от перегрева), OPP (защита от перегрузки)
- Размеры без кабелей (Д × Ш × Г): 180 × 150 × 86 мм
- Вес включая кабели: 2.02 кг
- Цвет: черный
- Гарантия: 5 лет
- Размеры, упаковка (Д × Ш × Г): 348 × 272 × 118 мм
- Вес брутто, упаковка: 3.37 кг
- Рекомендованная цена: 154.00 €
Нагрузочные характеристики:
Для мощности шины +12 В заявлено значение 540 Вт. Соотношение мощности по шине +12 В и полной мощности составляет 0.98, что является очень высоким показателем для современных решений подобной мощности. Нагрузочный ток распределяется на четыре виртуальные линии. Две первые по 20 А предназначены для подключения 24-контактного разъёма питания ATX и периферии, а также для 12 В разъёма питания CPU. Две других линии по 25 А обеспечивают питание разъёмов PCI Express. На линии +5 В ток 22 А, и на линии +3.3 В, ток 25 А.
Диапазон входных напряжений очень большой – от 100 В до 240 В, это отличный показатель для российских сетей.
Внешний вид
Внешне блоки питания be quiet! Dark Power Pro значительно отличаются от привычных призматических коробок других производителей. Компания побеспокоилась об индивидуальности своих моделей.
Оригинальности изделию придают пластиковые панели, решетка в виде параллельных линий, резиновые вставки по периметру и текстурные логотипы компании по бокам.
На лицевой панели все стандартно: сетевой разъем и кнопка включения, перфорация в виде сот. А вот немного выступающая резиновая прокладка по всему периметру, нужна отнюдь не для оригинальности, она несет функциональную нагрузку. Резина обеспечивает гашение любой вибрации между БП и корпусом компьютера. Фиксировать БП можно и на простые винты и на винты с накатанными головками.
Сверху корпуса наклейка с нагрузочными характеристиками.
По бокам корпуса вставки с логотипом и указанием модели, буквы из текстурного блестящего металла. Учтена и различная ориентация БП внутри корпуса: при любом расположении надпись будет правильно сориентирована.
На нижней стороне металлическая решетка, зафиксированная в съемной пластиковой вставке. Под ней мы видим вырез в корпусе под вентилятор, необычной формы: углубления по краям отверстия должны способствовать большему притоку воздуха.
Тыльная грань корпуса там, где подключаются кабеля, имеет также пластиковую вставку. По внешнему периметру вторая резиновая наклеенная вставка для предотвращения возможных вибраций. Основной, несъемный кабель выходит из корпуса через оригинальный резиновый шарнир, обеспечивающий удобный поворот кабеля в любую сторону.
Все разъемы разделены на три группы: в первой — вертикальные разъемы: два для Р8/4, четыре для PCI-E. Вторая группа: пять горизонтальных разъемов для кабелей питания накопителей. И третья группа: в один столбик разъемы для подключения внешних вентиляторов и разъем для ключа ОСК, он единственный выделен белым цветом.
Схемотехника
На печатной плате мы видим довольно плотную компоновку элементов, свободного места практически нет. Плюс: имеется несколько дополнительных вертикально установленных плат. Крупных массивных радиаторов нет. Парочка небольших черных радиаторов в высоковольтной части и пара пластин охлаждения в низковольтной части. И это неудивительно, используются эффективные силовые элементы с небольшим тепловыделением, что и обеспечивает столь высокий КПД. Из особенностей можно отметить использование пары конденсаторов в высоковольтной цепи и двух основных трансформаторов.
В модели be quiet! Dark Power Pro P11 550W используется топология половинного моста (в старших моделях полного моста), с резонансным преобразователем LLC, синхронным выпрямителем и преобразователями DC-DC. Данная схема обеспечивает высокую эффективность и стабильность напряжений на выходе, в чем мы позже и убедились по результатам тестирования.
На входе мы видим фильтр электромагнитных помех на основе нескольких звеньев. На самой входной розетке расположились: X конденсатор, два Y конденсатора и дроссель. На плате еще одно звено фильтра: два X конденсатор, два Y конденсатора, парочка дросселей и варистор с терморезистором.
Далее идет диодная сборка на отдельном радиаторе. За ним модуль активной коррекции коэффициента мощности (APFC): дроссель, обернутый защитной пленкой, и на радиаторе пара транзисторов STF18N60M2 и диод CREE C3D04060. ШИМ-контроллер APFC находится на обратной стороне печатной платы.
Далее идет радиатор с парой силовых ключей главного преобразователя STMicroelectronics 22NM60N. На отдельной плате разместился блок управления преобразователем на основе ШИМ-контроллера CM6901T2X.
Производитель использует два силовых трансформатора, они разместились по центру платы. Рядом еще один трансформатор меньшего размера – источника дежурного питания.
В высоковольтной цепи два конденсатора японской компании Nippon Chemi-Con (450 В х 220 мкФ, 105°C). Их суммарная емкость составляет 440 мкФ.
Низковольтная часть представляет собой синхронный выпрямитель, на обратной стороне платы расположены два мощных транзистора, формирующие линию +12В. Тепло от них отводят два небольших радиатора с лицевой стороны платы и дополнительно они контактируют с корпусом через термопрокладку.
Далее DC-DC преобразователи формируют напряжения +3,3В и +5В. Разместился он на отдельной плате и управляется микросхемой APW7159А.
Все виды защиты осуществляются под управлением шестиканальной микросхемы PS232F, размещенной на крупной вертикальной плате:
- OCP (защита от перегрузки по току)
- OVP (защита от подачи повышенного напряжения)
- UVP (защита от подачи пониженного напряжения)
- SCP (защита от короткого замыкания)
- OTP (защита от перегрева)
- OPP (защита от перегрузки)
Модуль для управления работой внешних вентиляторов реализован на еще одной дополнительной плате. Осуществляется контроль с помощью двух двухканальных компараторов LM393N и LM358N – с их помощью изменяется напряжение, подаваемое на вентиляторы в зависимости от температур.
Фильтрацию помех на выходах осуществляется за счет как полимерных конденсаторов, так и электролитических большой емкости (16 В х 3300 мкФ 105°C), все от японского производителя. На панели с разъемами для модульных кабелей, есть еще дополнительные фильтрующие конденсаторы. Панель контактирует непосредственно с основной платой, а не через провода.
Упаковка и комплектация
Блок питания поставляется в картонной коробке. Оформление фона в виде неотшлифованного металла подчеркивает принадлежность к платиновой серии. Из ярких вставок — только красная полоса и красные логотипы компании.
На лицевой панели — изображение БП, указание модели и наклейка с указанием мощности данного экземпляра. Внизуидут пентаграммыс указанием особенностей моделей Platimax D. F.
На обратной стороне коробки более подробно с иллюстрациями описаны особенности и преимущества всей серии, приведены графики КПД и режима работы вентилятора. В таблицах указаноколичествокабелей и разъемов, а также нагрузочные характеристики всех моделей серии.
Вся информация дублируется на одной из граней в текстовом формате на английском языке. На другой грани — наклейка с серийным номером, QR-код перехода на сайт производителя для получения всей подробной информации.
Внутри коробки находится блок питания в тканевом мешочке, зафиксированный между прокладками из вспененного полиуретана и брошюра с руководством пользователя. Весь комплект упакован в отдельную коробку с цветной полиграфией,оформленной идентично с основной коробкой.
В комплекте у нас набор модульных кабелей в индивидуальной тканевой оплетке.
Калибр проводов 16 и 18AWG. Оплетка выполнена в пестром черно-белом варианте. Без тканевой оплетки только провода переходника для питания FDD. Оплетка из синтетической нити, плетение диагональное – это обеспечивает высокую жесткость и минимальное растяжение.
Всего в комплекте 9 модульных кабелей:
- Основной 20+4-пин кабель: 60 см;
- Питания CPU 4+4-пин: 70 см;
- 8-пин CPU: 70 см;
- Два кабеля PCI-E с двумя разъемами 6+2-пин: 60+15 см;
- Три кабеля SATA по четыре разъема: 50+15+15+15 см;
- Один кабель Molex 4-пин: 50+15+15+15 см.
Колодки питания CPU промаркированы, чтобы неперепутать их с PCI-E.
Для монтажа и укладки кабелей в наборе идет два пакета холдеров по 24 штуки в каждом – на 8 и на 10 проводов, фиксирующихся в два ряда.
Холдеры на боках имеют защелки для соединения между собой в одну «расческу».
Пять разовых пластиковых стяжек и четыре многоразовых на липучках:две длинных и две коротких, красного и черного цветов. Также имеется подпружиненная скоба и четыре винта.
Схемотехника
Компактный корпус предполагает очень тесную компоновку. Расстояние между вентилятором и комплектующими минимальное.
Оригинальна и сама конструкция корпуса: вентилятор крепится к отдельной собственной пластине, тыльная и верхняя панель в виде одной Г-образной пластины, боковые грани объединены с лицевой и снять с них плату возможно, только отпаяв контакты от сетевого разъема.
Мосфеты на тыльной стороне платы охлаждаются через термопрокладки металлической пластиной, которая в свою очередь передает тепло на внешний корпус. Вся остальная часть платы закрыта диэлектрической прокладкой.
Схемотехника выполнена на основе резонансного преобразователя LLC с синхронным выпрямителем и преобразователями DC-DC во вторичной цепи.
Радиаторы для охлаждения силовых элементов Г-образной формы, в верхней части имеются перфорации для лучшей вентиляции.
На входе мы видим полноценный EMI-фильтр: четыре Y-конденсатора, Х-конденсатор, дроссель. Для защиты самого БП имеется плавкий предохранитель.
Сглаживающий конденсатор японского производства Nichicon емкостью 560 мФ рассчитан на напряжение до 450 В и температуру до 105 °C.
Мосфеты, формирующие линию +12 В (шесть штук 5C410L), расположены с обратной стороны платы, здесь же находится контроллер резонансного преобразователя Champion CU6901VAC.
Еще один контроллер, вынесенный на обратную сторону платы, Champion Microelectronic CM6500UNX отвечает за корректор мощности.
Низковольтные каналы +3.3 В и +5 В формируются DC-DC преобразователями на отдельной вертикальной плате.
С одной стороны платы два дросселя и твердотельные конденсаторы, с другой — шесть транзисторов 4C022 и ШИМ контроллер APW7159C.
Фильтрация помех на выходах осуществляется за счет полимерных и электролитических конденсаторов японского производства Rubycon и Nichicon.
На плате для подключения модульных кабелей распаяны дополнительные сглаживающие твердотельные конденсаторы.
Охлаждение и уровень шума
Для обеспечения охлаждения всех компонентов блока питания используется 140-мм (производитель указывает 139 мм) вентилятор с маркировкой Enermax ED142512M-FA-1. Он построен на подшипнике типа Twister Bearing. Это уникальная запатентованная разработка Enermax снижающая шумность и увеличивающая ресурс работы подшипника.
Управление вентилятором также непростое. Применена схема с кратковременным десятисекундным обратным вращением при включении или по нажатию кнопки D.F. Это сделано для снижения запыленности внутри блока питания. При включении пыль выгоняется потоком воздуха наружу, а затем блок питания работает в обычном режиме. Для того, чтобы убедиться в эффективности такого метода нужен очень длительный срок наблюдения, поэтому поверим производителю на слово.
Для оптимизации воздушного потока в блоке питания вентилятор с внутренней стороны на четверть закрыт пластиковой пластиной. Таким образом лучше охлаждаются именно силовые элементы, а не плата выходных разъемов. Для подключения к основной плате использован пятиконтактный разъем. Замена вентилятора в случае поломки после окончания гарантийного срока будет затруднена поиском аналогов.
Несмотря на постоянное вращение вентилятора с момента запуска блока питания, работает он очень тихо, практически бесшумно. Достигается это ограничением скорости на уровне 400 оборотов в минуту до нагрузки около 70%, далее уже скорость нарастает нелинейно. По замерам шумомером Актаком АТЕ-9015 до 400-450 Вт блок питания гораздо тише нижнего предела прибора в 30 дБА даже с близкого расстояния.
Упаковка и комплектация
Блок питания поставляется в картонной коробке с цветной полиграфией, оформленной в темных тонах. На лицевой стороне находится изображение БП и указана его модель.
С тыльной стороны — таблица с нагрузочными характеристиками и QR-код для просмотра подробных характеристик на сайте производителя.
В коробке блок питания зафиксирован между демпферами из вспененного полиуретана и коробкой с комплектом и модульными кабелями.
Кроме проводов в наличии винты (как обычные, так и с накатанными головками), шесть пластиковых стяжек и шесть на липучках. Для переключения линий +12 В в одну имеется замыкающая перемычка и выносная кнопка на заглушке для интерфейсной панели корпуса.
Упаковка и комплектация

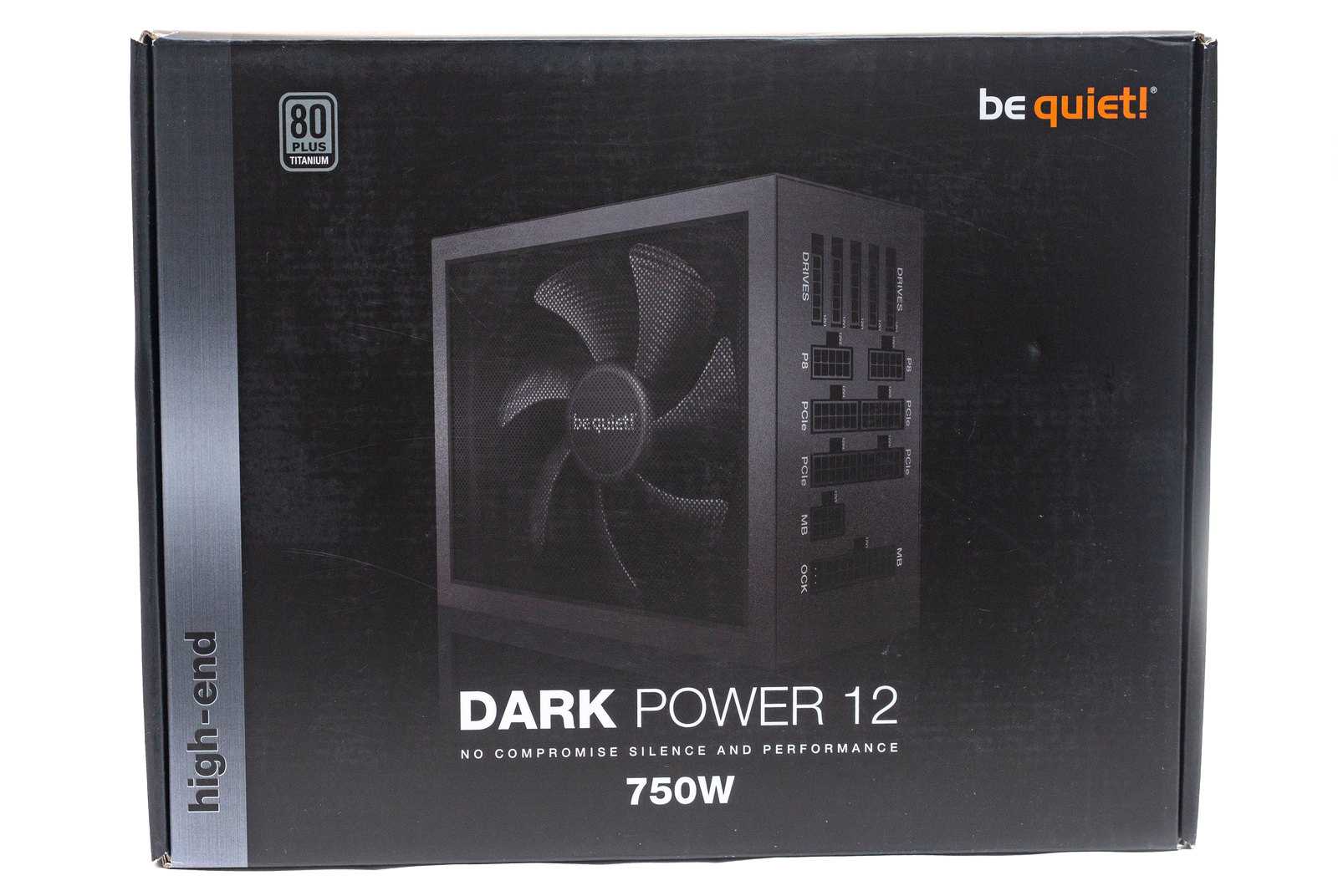

Коробка просто огромная, упакована в прозрачную пленку. Цвет оформления соответствует названию серии – черный. На лицевой стороне изображение самого блока питания, наименование модели. Указаны особенности: сертификат 80PLUS Platinum, тихий вентилятор, кабель менеджмент, высокий класс (high-end).
На торцах коробки подробное описание линейки на нескольких языках, в том числе и на русском.

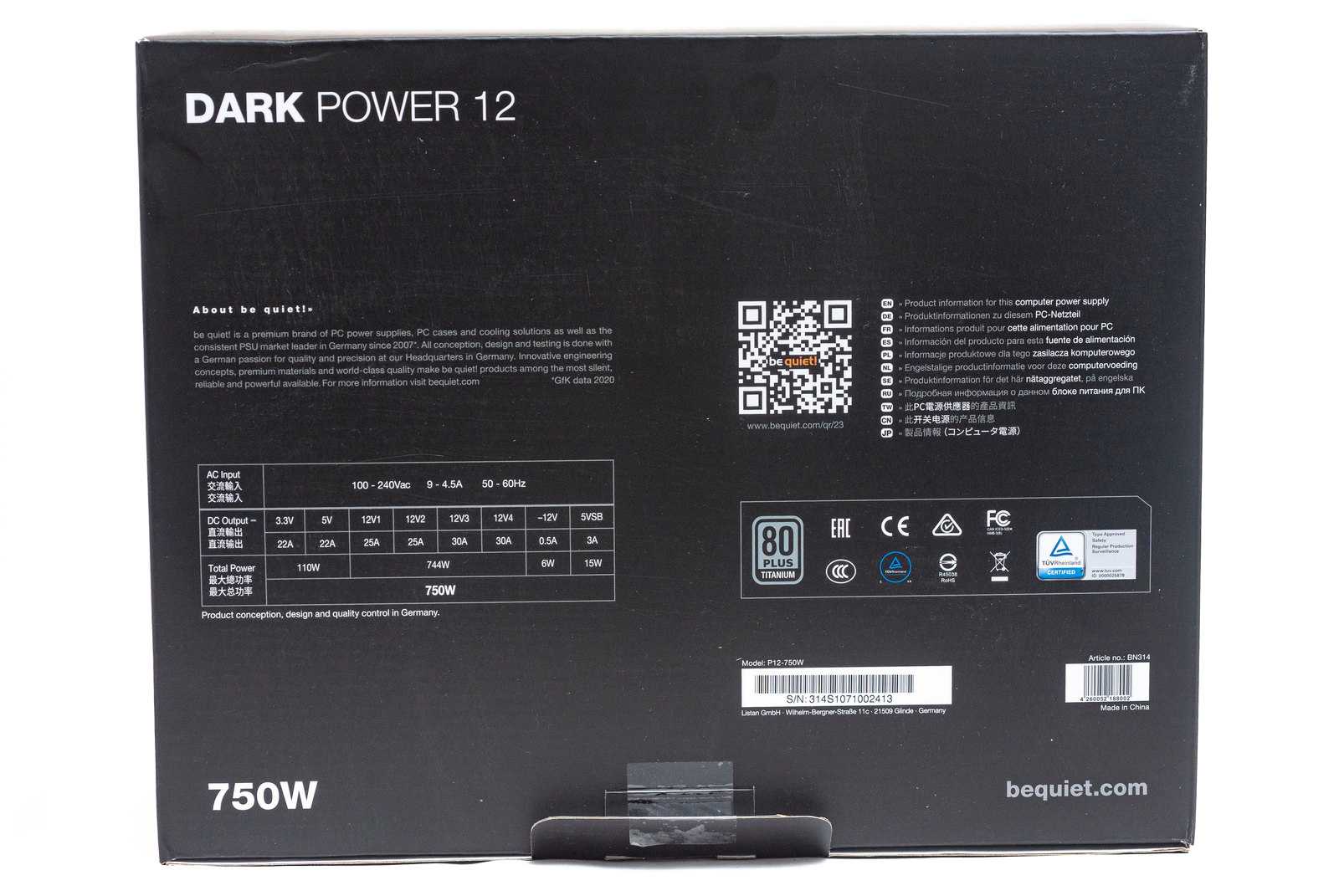

На обратной стороне коробки схема с описанием комплекта кабелей, их длины и количество разъемов. Указание габаритов блока питания и таблица с нагрузочными характеристиками.

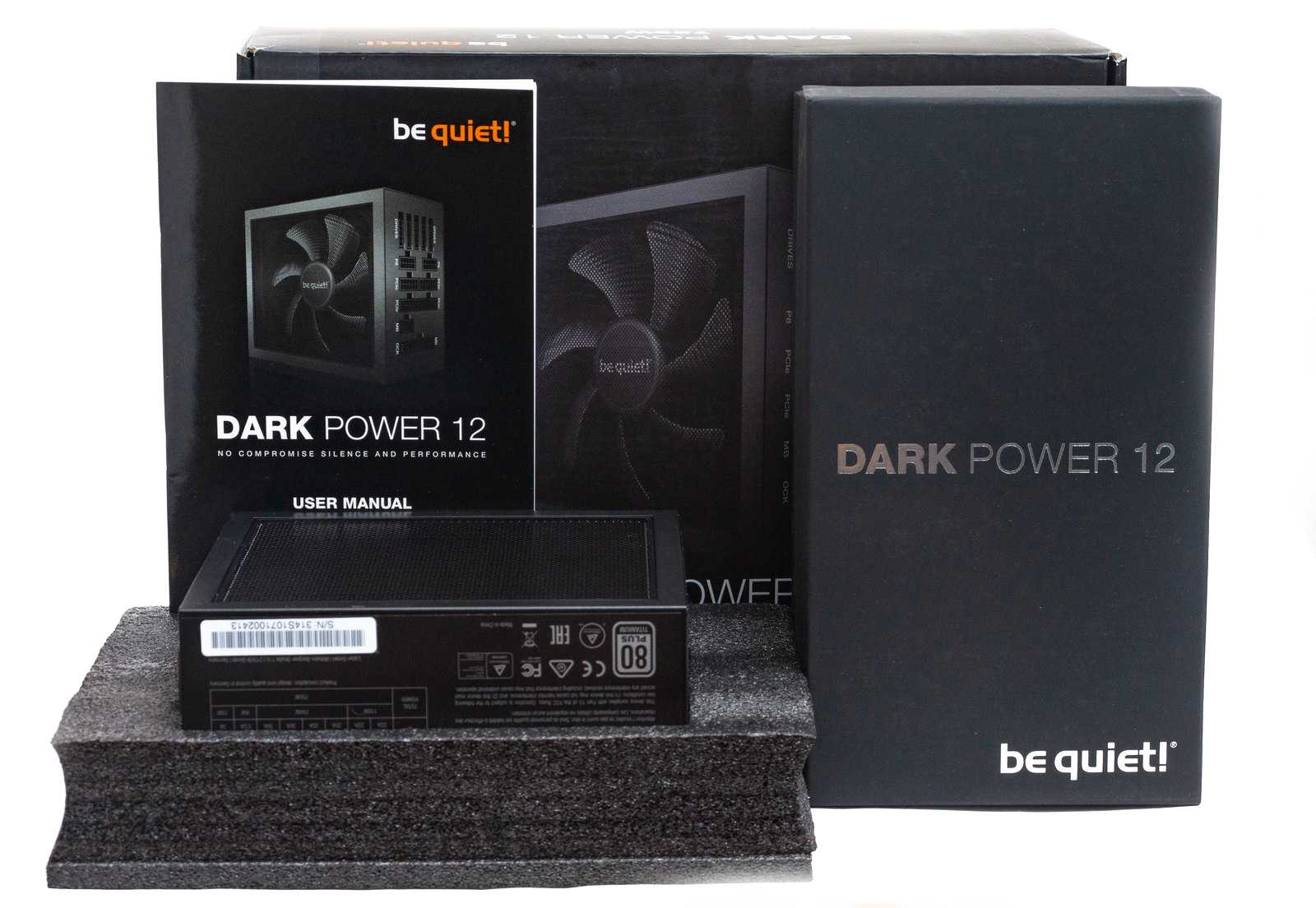

Внутри коробки, надежно упакован в вставки из пеноматериала, сам блок питания. Отдельно в картонной коробке весь комплект кабелей, очень удобно будет хранить невостребованные провода.

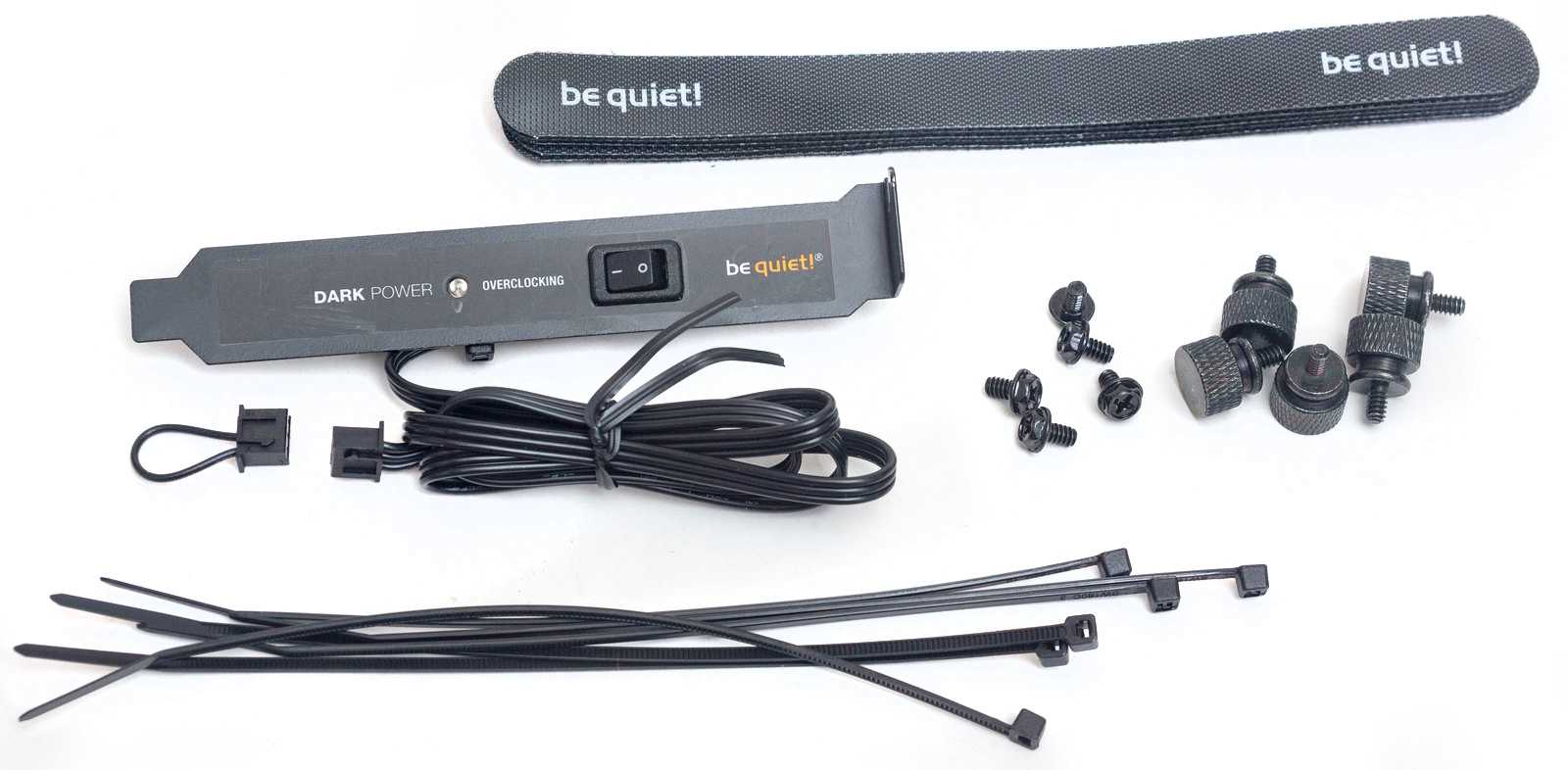

А комплект довольно богатый:
- Винты с накатанной головкой: 5 шт
- Винты: 5 шт
- Стяжки с липучкой: 5 шт
- Стяжки пластиковые: 6 шт
- Планка для задней панели с переключателем
- Ключ переключатель
- Инструкция
- Переходники для подключения корпусных вентиляторов: 4 шт
- Набор кабелей: 4 пучка, соединенных дополнительными стяжками на липучках
- Кабель питания 1.5 м

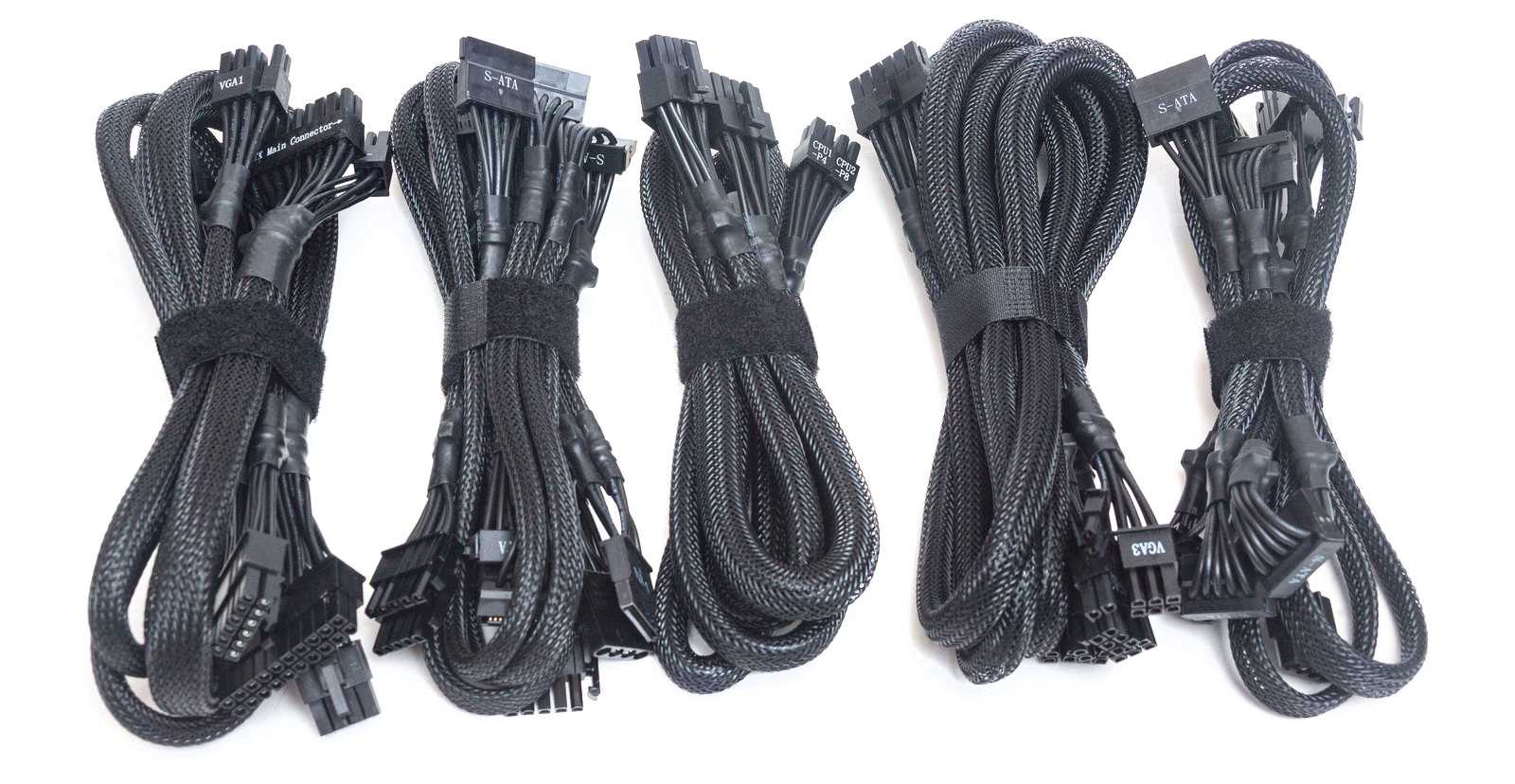

На кабелях остановимся подробнее:
- Основной несъемный кабель 20+4 пин до системной платы – 60 см
- Два кабеля Р8 питания CPU, один 8 пин, второй 4+4 пин – 70 см
- Три кабеля питания PCI-E, с двумя коннекторами 6+2 пин – 60 см
- Один кабель PCI-E, с одним 6 пин коннектором – 60 см
- Два кабеля SATA с тремя коннекторами – 60+15+15 см
- Один кабель с тремя MOLEX разъемами -60+15+15 см
- Один кабель с одним MOLEX разъемом – 60 см
- Один универсальный кабель – два SATA 60+15 см, далее два MOLEX 15+15 см, и один FDD разъем +15 см
- Четыре шнурка для подключения внешних вентиляторов – 60+15 см
- До планки с переключателем – 60 см
Вот такое разнообразие проводов. Привычнее, конечно, у модульных БП видеть плоские черные кабеля. Здесь же у нас все провода цветные в пластиковой оплетке. Кабели мягкие, укладываются хорошо, концы оплетки зафиксированы на термоусадку.
Упаковка и комплектация
Блок питания поставляется в картонной коробке с цветной полиграфией, черный фон с фиолетовыми вставками – фирменное оформление производителя.
На лицевой стороне имеется изображение блока питания, указание модели и ключевых характеристик.
Более подробная информация находится на тыльной стороне и боковых гранях.
В коробке блок питания надежно зафиксирован в демпферах из вспененного полиуретана. Весь комплект находится в целлофановых пакетах.
В комплект входит:
- Рамка-переходник для крепления в стандартных ATX корпусах;
- 6 пластиковых стяжек;
- 3 стяжки на липучках;
- 8 винтов крепления;
- Кабель сетевого питания;
- Набор модульных кабелей.
Все кабели выполнены в виде плоских черных шлейфов. Основные кабели имеют калибр 16 AWG, для подключения периферии — 18 AWG. Шлейфы достаточно мягкие.
В набор входит:
- ATX кабель 20+4 пин для питания системной платы – 30 см;
- Два кабеля питания CPU, один 4+4-пин, второй 8-пин – по 45 см каждый;
- Два кабеля питания PCI-E, на каждом по два коннектора 6+2 пин (всего 4 шт) – 40+11,5 см;
- Два кабеля SATA с четырьмя коннекторами – 10+10+10+11 см;
- Кабель с четырьмя Molex 4-пин – 10+11+11+11 см.
Производители подшипников
Среди основных производителей подшипников из керамики Boca Bearing США, SKF, VKE, FYH, Koyo. Японская компания FYH изготавливает высокотемпературные гибридные подшипники. Американский производитель Boca Bearing предлагает широкую номенклатуру полностью керамических шарико и роликоподшипников.
Они изготавливаются из оксидов циркония, алюминия, кремниевых карбидов, нитридов.
Выпускаются также гибридные подшипники. Легкие, миниатюрные, скоростные подшипники Ceramic Orange Seal ABEC 7 позволяют избегать вибраций, облегчают вращение катушки мультипликаторной спининга.
Boca Bearing предлагает также специализированные линейки подшипников керамических для упаковочной техники и гибридных для оборудования водоочистных сооружений.
Производственная линейка SKF включает:
- гибридные шарикоподшипники радиальные однорядные обычные и с уплотнениями;
- однорядные гибридные роликоподшипники с роликами цилиндрическими;
- радиально-упорные гибридные шарикоподшипники;
- гибридные шарикоподшипники с нержавеющими обоймами;
- прецезионные гибридные роликоподшипники цилиндрические;
- радиально-упорные прецезионные гибридные шарикоподшипники.
Радиальные гибридные однорядные высокотемпературные шарикоподшипники серии 3NC…HT4 GF
Они сохраняют работоспособность в диапазоне -100…+500 градусов. Их кольца выполнены из высокопрочной стали, сепаратор сделан из графита, а шарики – из нитрида кремния. Размерный ряд рассчитан на валы диаметрами 6…40 мм. Обозначение шарикоподшипника 40х68х15 – 3NC6008HT4C4 GF.
Полнокерамические радиально-упорные шарикоподшипники типа NC…V с диаметрами 4…40 мм
Эти подшипники выполнены из нитрида кремния. Допустимые температуры -200…+800 градусов. Пример обозначения подшипника 15х35х11 – NC7202V.
Гибридные коррозионностойкие шарикоподшипники 3NC…ZZMD4 FA
Такие модели работоспособны от -100 до +200 градусов и в вакууме. Кольца подшипников сделаны из нержавеющей стали, шарики из нитрида кремния, сепаратор из фторуглеродного пластика. Модельный ряд включает диаметры 4…40 мм. Для подшипника 12х32х10 обозначение по каталогу 3NC6001ZZMD4 FA.
Керамические подшипники серии NC…FA с диаметрами 4…40 мм
Они допускают рабочие температуры -100…+200 градусов. Кольца и шарики изготовлены из нитрида кремния, а сепаратор из фторуглерода. Обозначение подшипника 4х13х5 – NC624FA.
Для работы в агрессивных средах используется серия подшипников NCT…FA.
Еще большую коррозионную стойкость имеет серия шарикоподшипников NCZ…FA.
Гибридные немагнитные подшипники серии 3NC…YH4 FA
Оснащаются кольцами из немагнитной стали, керамическими шариками, фторуглеродным сепаратором. Обозначение подшипника 30х55х13 – 3NC6006YH4 FA.
Гибридные высокооборотные шарикоподшипники типа 3NC…ZZ FG с защитными шайбами
Допускают при консистентной смазке обороты от 63000 1/мин для модели 3NC604ZZC3 FG (4х12х4) до 9900 1/мин для модели 3NC6208ZZC3 (40х80х18). Кольца подшипников выполнены из высокоуглеродистой хромистой стали, сепаратор из полиамида, шарики из нитрида кремния. Допустимые рабочие температуры порядка -30…120 градусов.
Гибридные подшипники K серии используются для промышленных роботов.
Немецкая компания ZEN производит гибридные и полностью керамические подшипники с кольцами, шариками из оксида циркония, нитрида кремния.
Области применения и номенклатура гибридных и цельнокерамических подшипников постоянно расширяются.
Вывод, что дешевле, то и покупаем.
Если заказывать ролики SNR, то в упаковке может оказаться INA. Самая интересная закономерность заключается в том, что цена одной и той же детали, т.е. идентичной, но в разных упаковках — расценивается по разному. Получается так, что ролики SNR дешевле INA и без потери качества.
Кто производит подшипники с технологией ASB от SNR?
Компания FAG производит подшипники с датчиком ASB по патенту SNR для автомобилей компании VW, Skoda, Audi, Volvo и Ford. Подшипники ASB от SNR так же производит NSK.
Подшипники ASB были разработаны и предоставлены на выставку Equip Auto в Париже компанией SNR в 1997 году.
Инновация получила золотой приз «Новые технологии для конвейерного производства», что означало для компании SNR большие перспективы для роста и развития, своей инновации.
Сейчас существует уже три поколения подшипников технологии ASB, четвертое может появиться в 2015 году. Технология ASB или система ASB — это сенсорный датчик, встроенный в подшипник, генерирующий информацию о техническом состоянии подшипника.
Начиная с 1997 года компания SNR выпустила 82 млн. ступичных подшипников, практически все они были произведены во Франции на заводах Seynod и Ales.
Компания намерена внедрить технологию ASB в мировой стандарт ступичных подшипников.
Основные конкуренты SNR получили согласие на лицензионное использование технологии ASB в своем производстве ступичных подшипников на своих заводах и продажу их под своим брендом.
Технология ASB используется в автомобильных ступичных подшипниках SNR, FAG и NSK с 1997 года, в комплектующих SKF, NTN, Koyo c 2001 года.
Интересные факты из истории компании NTN-SNR:
- Подшипники SNR еще в 80-х годах использовались при производстве вертолетов Super Puma, которые производились компанией Eurocopter.
- В болиде четырехкратного победителя Формулы-1 команды Renault, у двухкратного победителя всемирного ралли WRC на Citroёn XSARA, на Pajero Evolution команды Mitsubishi Motors, многократного победителя ралли Париж-Дакар и в двигателях 3500 кубового двигателя Ducati — конечно же используются подшипники NTN-SNR.
- При производстве космического корабля Ariane 5 и его успешного запуска использовались подшипники SNR.
В этой статье вы могли найти информацию и отзывы о подшипниках ступицы, самом производителе SNR и технология подшипников ASB от SNR, можете поделиться ею в соц сетях или оставить комментарий. Спасибо.
Заключение
Блок питания Enermax Platimax D.F. 750W демонстрирует традиционное для блоков питания этого производителя качество. Современная эффективная схемотехника обеспечивает отличную стабилизацию напряжений. В начинке применяются высококачественные комплектующие, в том числе конденсаторы от японских производителей. Панель для подключения модульных кабелей обходится без проводов, все питание подается по шине.
Оставаясь приверженцем классического дизайна корпуса, обойдя стороной модную RGB-подсветку, компании Enermax все равно удалось выделиться на фоне конкурентов за счет комплекта кабелей в индивидуальной тканевой оплетке. Другие производители предлагают подобные моддинговые наборы кабелей приобретать отдельно и за весьма высокую цену.
Блок питания с полупассивной системой вентиляции получился очень тихим за счет установленного вентилятора с технологией Twister Bearing. Не лишней будет и технология Dust Free Rotation – время покажет, насколько она эффективна и востребована.
Из редко встречающихся плюсов можно отметить наличие двух 8-пин выводов для питания CPUи четыре линии +12 В. Из мелких недочетов — набор не самых удобных и разнообразных холдеров, а также применение проводов различного калибра даже в одном шлейфе.
Плюсы:
- Высокая эффективность;
- Отличная стабилизация напряжений;
- Достаточно тихая работа;
- Полупассивная работа вентилятора;
- Использование качественных комплектующих;
- Японские конденсаторы;
- Современная схемотехника;
- Полностью модульная система кабелей;
- Провода в индивидуальной тканевой оплетке;
- Вентилятор с технологией Twister Bearing;
- Обратное вращение вентилятора при запуске;
- Два кабеля 8-пин питания CPU;
- Четыре виртуальных линии +12 В;
- Гарантия 5 лет.
Минусы:
- Не оптимальный набор холдеров;
- Шлейфы комбинируются проводами разного калибра;
- Относительно высокая цена.
Заключение
Неискушенный читатель может сказать: зачем нам дорогой блок питания на 550 Вт, когда за меньшие деньги я могу взять блок питания даже большей мощности. Но такое утверждение справедливо лишь при сборке бюджетного компьютера. Если же вы собираете производительную игровую или мультимедийную станцию, предполагаете возможность разгона комплектующих, то тут экономить на блоке питания себе дороже. И подобрав для своего компьютера качественное, производительное «железо», обеспечьте его и стабильным и надежным «питанием». Сам сертификат 80 PLUS Platinum означает не только экономию электроэнергии, но и использование более качественных элементов с меньшим тепловыделением и большей надежностью.
Да, модель be quiet! Dark Power Pro P11 550W получилась довольно дорогой. Но это позволило избежать компромиссов между ценой и качеством. Все самое надежное и качественное. Современная схемотехника обеспечивает стабильные напряжения и высокий КПД. К этому стоит добавить практически бесшумную работу, модульную систему подключения проводов и оригинальный дизайн. Плюс присутствует: дополнительная функция в виде возможности подключения четырех корпусных вентиляторов, с контролем их скорости вращения. Учтены и всякие мелочи: удобно подобранны кабеля с разъемами, разнообразная комплектация винтов и стяжек, коробочка для неиспользуемых кабелей, демпфирующие резиновые вставки на корпусе, планка с переключателем.
Кому-то возможно не понравится вид самих проводов, более современно выглядят плоские гибкие шлейфы. Но укладка жгутов в оплетке не вызывает проблем, если, конечно, использовать соответствующий корпус.
Плюсы:
- Высокая эффективность 80 PLUS Platinum;
- Современная схемотехника и качественные компоненты;
- Практически бесшумная работа;
- Стабильность выходных напряжений;
- Все виды защиты;
- Возможность менять конфигурацию канала +12 В;
- Модульное подключение проводов;
- Удобно подобраны разъемы на кабелях;
- Хорошая комплектация;
- Возможность подключения внешних вентиляторов;
- Оригинальный дизайн;
- 5 лет гарантии.
Заключение
Для блоков питания Enermax характерна современная и надежная схемотехника, и в этом ключе Revolution D.F. 650W не стал исключением. Протестированная модель привлекает совокупностью примененных технических решений. И речь идет не только о качественной элементной базе, на которой не экономили, и современной oem-платформе от CWT, но и о нескольких технологиях, патентованных именно Enermax. Это и Dust Free Rotation, с помощью которой снижается накопление пыли внутри блока питания, и Smart Airflow Control, поддерживающая низкие обороты вентиляторов в большей части диапазона рабочей нагрузки, и вентилятор с Twisted-подшипником и заявленными 100 000 часов наработки на отказ. Кроме того, в блоке питания реализован полный спектр защиты от коротких замыканий, перегрузки, нагрева и пониженного или повышенного напряжения. В комбинации с высокой стабильностью под нагрузкой это позволяет не переживать за корректную работу подключенных комплектующих. Единственным несоответствием модным тенденциям можно назвать отсутствие управляемой подсветки, но этот элемент дизайна востребован далеко не всеми. Для сборок персональных компьютеров без RGB-моддинга на базе производительного процессора и одного видеоадаптера блок питания Enermax Revolution D.F. 650W будет отличным выбором.
Преимущества Enermax Revolution D.F. 650W
- Современная схемотехника;
- Качественные конденсаторы японских производителей;
- Высокая стабильность напряжений под нагрузкой;
- Высокий КПД и сертификат 80 PLUS Gold;
- Низкий уровень шума;
- 140-мм вентилятор на Twister-подшипнике;
- Режим снижения запыленности DFR (Dust Free Rotation);
- Надежная система защиты от внештатных ситуаций;
- Хорошая комплектация;
- Гарантия производителя 5 лет.
Недостатки:
Неаккуратная пайка мелких элементов на основной плате.
