Обзор блока питания be quiet! straight power 10 600w cm

Упаковка и комплектация be quiet! Pure Power 10 600W CM

Дизайн и структура информационной части коробки блока питания be quiet! Pure Power 10 600W CM остались неизменными и являются фирменной чертой для всей продукции be quiet!

Из особенностей отмечается стандарт энергоэффективности 80 Plus Silver (КПД до 91%), полумодульная конструкция кабелей (часть из них съемные), тихая работа, поддержка конфигураций с несколькими видеокартами и, что не менее важно, 3-х летняя гарантия. Коробка в плане размеров небольшая, но увесистая

Электрические характеристиками, тип кабелей (разъемы) и их длина описаны на обратной стороне.

Внутренняя упаковка простая: блок питания защищен пупырчатой целлофановой пленкой, а кабели просто лежат в коробке вместе с инструкцией. Отличие от старших серий блоков питания be quiet! – кабели в коробке «стянуты» обычной проволокой, а не «липучками».

Еще внутри лежит кабель питания, по пять винтов и одноразовых стяжек.

В комплекте идет пять съемных кабелей, два из которых отвечают за подключение видеокарт (на каждом по два разъема 6+2-пин), а еще три за периферию. Общее количество разъемов на них небольшое, только 3 x Molex и 6 х SATA.

Длина кабелей и расположение разъемов приведено на рисунке ниже.

Отметим, что длины и имеющегося набора будет вполне достаточно для сборки игровой системы с несколькими видеокартами в типичных MidTower корпусах, а вот 50 см длины кабелей с разъемами PCI-E в FullTower корпусах может не хватить.

Дизайн и комплект поставки

На тест к нам попала версия be quiet! Straight Power 10 CM мощностью 600 Вт и с полумодульной конструкцией. Поставляется она в картонной коробке традиционного для be quiet! черного цвета. На тыльной стороне коробки схематически нарисованы доступные кабели и указана их длина. Благодаря этому покупатель может заранее проверить, например, хватит ли длины самого проблематичного кабеля – питания процессора.

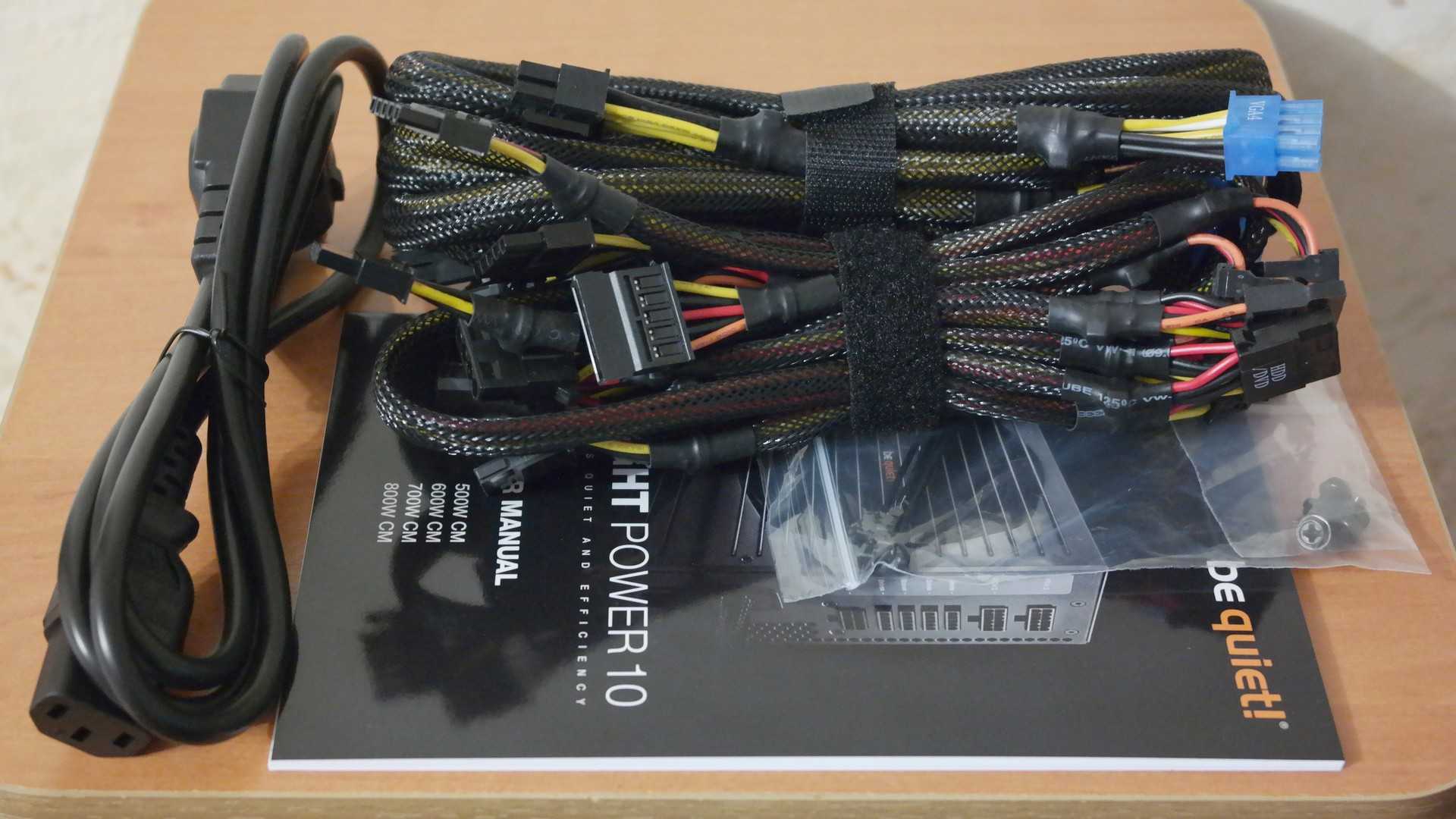

В комплекте с БП поставляется кабель питания, крепежные винты и стяжки для кабель-менеджмента, а вот симпатичного тканевого мешочка, который был бонусом к be quiet! Power Zone Z1-850W, увы, нет.

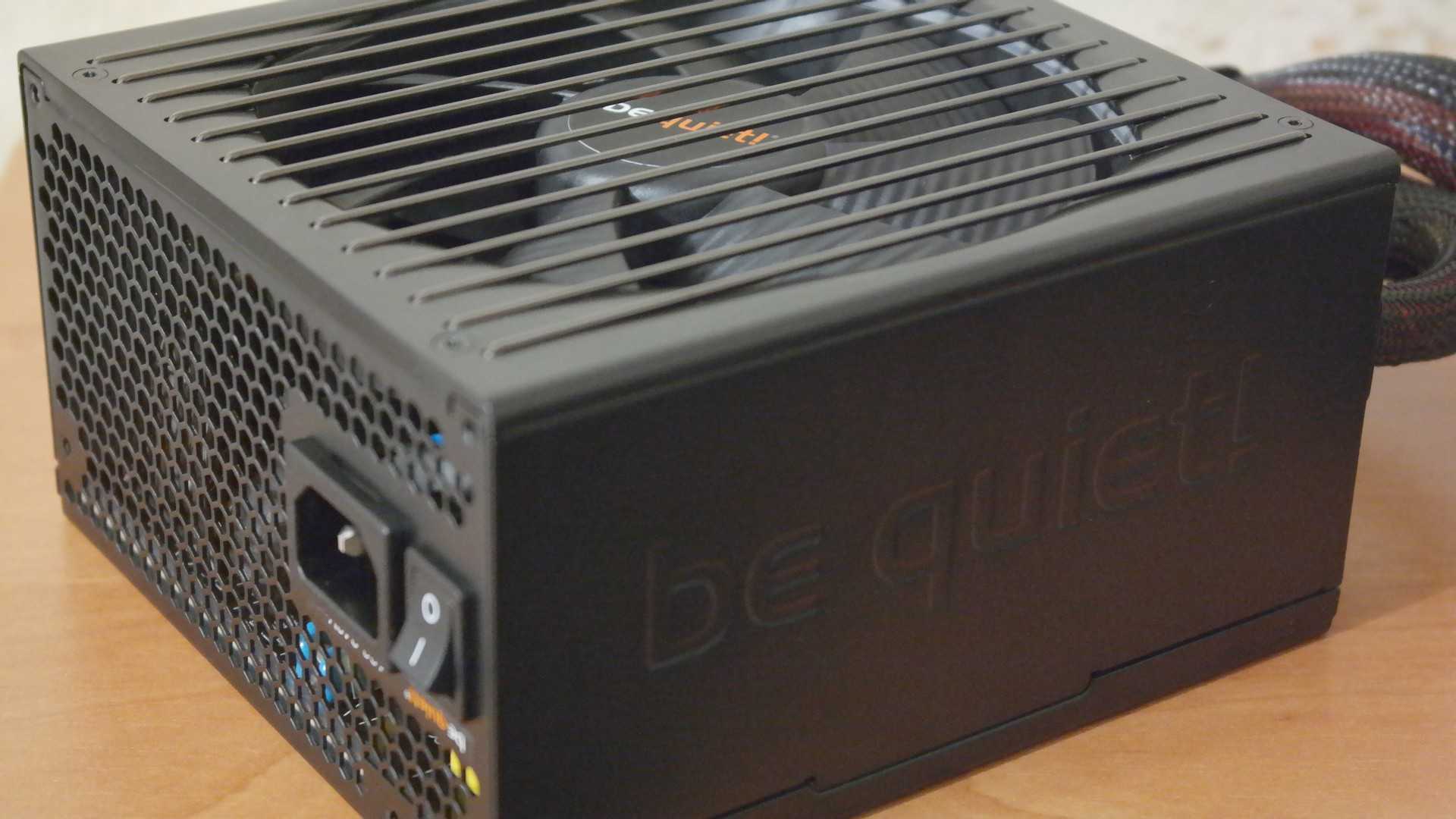

Дизайн Straight Power 10 600W CM можно охарактеризовать как строгий – все детали окрашены в единый черный цвет. Прутья вентиляционной решетки идут не радиально от центру к краям, а параллельно друг другу. Такая «готическая» форма решетки уже встречалась в Pure Power и Power Zone, а потому ее можно назвать фирменной чертой блоков питания be quiet!.

Конструкция у Straight Power 10 600W CM полумодульная: это означает, что кабели питания материнской платы фиксированный, а все остальные провода – съемные. А подсоединить можно: кабель питания процессора 4+4-pin, четыре кабеля питания PCI-E 6+2-pin и три кабеля с коннекторами SATA, PATA и FDD.

Внешний вид и устройство be quiet! Pure Power 10 600W CM

Благодаря оранжевой окантовке вокруг лопастей 120 мм вентилятора блок питания be quiet! Pure Power 10 600W CM (600 Вт) получил свой элемент оригинальности, выделяющий его среди других блоков питания, в остальном перед нами типичный представитель с полумодульной конструкцией. Относительно конкурентов, но привычно для блоков питания be quiet!, он имеет сравнительно большую глубину 160 мм. Для большинства корпусов это не будет проблемой, но в очередной раз отметим, что это может ограничить его применение с компактными корпусами, где требования к глубине составляют менее 160 мм. Вес у блока питания солидный – 2,15 кг.

На одной из широких боковин размещена наклейка с названием модели L10-CM-600W, соответствием стандарту 80 PLUS Silver и электрическими характеристиками. Суммарно по линиям +3.3 В (25 А) и +5 В (18 А) блок питания может выдавать мощность до 140 Вт, по двум линиям +12 В (32 А и 28 А, суммарно до 48 А) мощность ограничена 576 Вт. Остальные линии имеют типичные значения: –12 В (0.3 А) – 3.6 Вт, +5VSB (3 А) – 15 Вт.

У него реализовано только 5 разъемов для подключения съемных кабелей, каждый из которых подписан: два PCIe предназначены для питания видеокарт и 3 Drive для периферии. Учитывая общую мощность 600 Вт, то этого количества будет вполне достаточно для сборки типового компьютера. Несъемными являются кабели с разъемами для питания компонентов материнской платы и процессора: EATX 20+4-пин, ATX12V/EPS12V 4+4-пин.

На стенке, где подключается кабель питания, размещен тумблер включения/выключения.

Эффектный вид блока питания обеспечивает оранжевый обод вокруг вентилятора. Если в старших семействах блоков питания be quiet! применяются 135 мм вентиляторы, то серия Pure Power 10 комплектуется только 120 мм вентилятором.

Несмотря на фирменный профиль лопастей, 120 мм вентилятор нельзя сопоставить ни с одной из серий be quiet!, продающихся в рознице, – его маркировка BQ QF1-12025-MS с заявленными максимальными оборотами 1800 rpm. С такими оборотами вентилятор не может быть тихим, но все будет определяться логикой работы блока управления вентилятором.

Уже достаточно давно компания be quiet! в своих блоках питания использует решения от хорошо известного производителя FSP, и в серии Pure Power 10 основой является платформа FSP Raider II, имеющая топологию Active Clamp с синхронным выпрямителем и независимой стабилизацией выходных напряжений DC-DC, призванная обеспечить лучшую стабильность выходных напряжений, что в совокупности обеспечивает высокий показатель энергоэффективности, соответствующей стандарту 80 PLUS Silver (КПД до 91%). На базе одной печатной платы реализуются блоки питания мощностью 400-700 Вт (есть маркировка моделей в правом верхнем углу), что заставляет нас вспомнить о модели be quiet! Straight Power 10 600 CM

Если обратить внимание, то топология та же, применяются те же контроллеры FSP, и есть только разница в элементной базе. Качество изготовления, пайки находится на высоком уровне

Современные качественные блоки питания на входе имеют фильтр электромагнитных помех, и здесь он полноценный – заметны X-,Y-кондесаторы и дроссели, расположенные в ряд.

Функции управления работой блока питания и схемы активной коррекции мощности (APFC) берет на себя ШИМ-контроллер FSP6600. Из элементов упрощения отметим применение конденсатора Teapo из низкотемпературной серии LH (85 °С), Teapo 420V 330 мкФ.

На небольшом радиаторе, отвечающем за охлаждение пары транзисторов выпрямителя линии +12 В, закреплен термодатчик, и по нему происходит регулировка оборотов 120 мм вентилятора. Чуть выше заметна отдельная вертикальная плата DC-DC-преобразователей с двумя микросхемам FSP6601, формирующих напряжения на линиях +3.3 В и +5 В. Рядом с платой находятся низковольтные конденсаторы Teapo их серии SC (105 °С)

Основные виды защит обеспечиваются отдельной вертикальной платой, на которой находится микросхема Weltrend WT7527.

Схемотехника

Что сразу бросается в глаза при первом осмотре БП, это достаточноеколичества серого силикона. С его помощью компоненты БПзащищены от лишнихвибраций и создают некую изоляцию. Если в целом взглянуть на источник питания, то можно сказать: компоновка элементной базы достаточно продуктивная и качество сборки на высоком уровне.

Если рассматривать ККМ или как его еще называют контроллер коэффициента мощности, то можно сразу заметить, что дроссель заботливо обернутв изолирующую пленку и соединен с входным конденсатором. Выходной конденсатор от компании TEAPO позволяет сглаживать пульсации напряжений, что во много разпродлит срок службы нашего блока питания. Рядом с дросселем расположен NTC-терморезистор (закрыт изоляцией), который работает в паре с выпрямителем, чтобы ограничивать токи заряда силовых емкостей.

За конденсатором ККМ находится радиатор с закрепленными к нему силовыми диодами. Диоды закреплены к радиатору через термопасту и имеют изолированный корпус. Радиатор внушительного размера и продуктивно отводит тепло в случае необходимости.

Рядом можно заметить один из главных элементов источника питания или — ШИМ-контроллер FSP6600 / 581U01, который отвечает за управление однотактным прямоходовым преобразователем. Сейчас многие производители БП использую аналогичную схему.

Далее наше внимание переходит навходнойфильтр.Слева заметен радиатор диодного моста, закрытый черной изоляционной пленкой. Все элементы фильтра имеют четкую изоляцию в виде пленки или кожухов закрепленные кое-где серым силиконом

Два голубых варистора установленнысразу же за контактами питания. Вслучае небольших помех или перепадов входного напряжения, пришедших из сети, онизащитят наш блок питания от выхода из строя.

Два трансформатора — силовой и источника питания находятся почти в центре нашего образца. Они основательно залиты изолирующим материалом, что еще раз подтверждает качество элементной базы.

На одной из вертикально установленных плат находится ШИМ-контроллеры понижающих DC-DC преобразователей и собранных на базе микросхемы FSP6601.

Еще одна микросхема Weltrend WT7579, установленная на вертикально плате, это ничто иноекакконтроллери мониторинг выходного напряжения. В случае неполадок в нагрузке она просто отключает БП для защиты.

Рядом с радиатором выпрямительных диодов можно заметить высокотемпературные конденсаторы серии SC снова от компании TEAPO. Рядом установлены силовые дроссели выходного фильтра.

На панели подключения кабелей сразу можно заметитьнесколько фильтрующих конденсаторов. Их функционал сводится к тому, чтобы обезопасить наш источник от различных помех и нагрузок в цепи питания.

Задняя часть платы выглядит скомпонованной и хорошо нашпигованной элементами. Можно отметить высокую плотность монтажа.

В работе

Номинальная мощность be quiet! Straight Power 10 600W CM составляет 600 Вт, а пиковая – целых 670 Вт. Канал питания +12В имеет мощность 576 Вт и разделен на четыре линии по 20 и 18 А. Другими словами говоря, питания хватит для двух, пусть и не самых прожорливых, видеокарт. Суммарная же мощность каналов +3,3В и +5В составляет 140 Вт, чего достаточно для питания дисковых накопителей и прочей периферии.

Сертификат 80 PLUS Gold означает, что КПД блока питания при нагрузке 20, 50 и 100 процентов не опускается ниже 88, 92 и 88 при 230 В. К слову, диапазон входного напряжения составляет от 100 до 240 В, что особенно полезно в домах с частыми перепадами напряжения электросети.

Наш нынешний тестовый стенд, к сожалению, не позволяет загрузить на полную блок питания мощностью 600 Вт. Во время тестирования вентилятор БП все время вращался на низких оборотах и его шум был вообще неразличим. Поэтому мы традиционно воспользуемся виртуальным калькулятором энергопотребления на сайте be quiet! и рассчитаем максимально возможную конфигурацию ПК, которую этот БП потянет.

На 600 Вт у нас получилось «набросать в корзину» восьмипоточный процессор Intel Core i7-6700, две видеокарты NVIDIA GeForce GTX 970 с 4 ГБ видеопамяти, два SATA-диска и еще два вентилятора. При этом, правда, запаса мощности для разгона процессора и видеокарт уже не хватило (нужен, как минимум, 700-Вт БП). Но будь вместо двух GTX 970 только одна видеокарта, пусть даже прожорливая AMD Radeon R9 390X или Fury X, мощности 600-Вт БП хватило бы и для ее разгона.

Особенности конструкции

Пришло время заглянуть «под капот» be quiet! Straight Power 10 600W CM. На входе высоковольтного питания установлены X и Y-конденсаторы, дросселя и варистор, которые обеспечивают сглаживание высокочастотных помех, излучаемых в сеть. Дальше идет диодный мост для выпрямления входного напряжения. За ним следует модуль активной коррекции коэффициента мощности и высоковольтный конденсатор Teapo на 330 мкФ с рабочей температурой до 105°С.

Главный преобразователь питания представляет собой однотактный прямоходовой конвертер с активным демпфером, который управляется микросхемой FSP6600. Низковольтная часть сделана в виде синхронного выпрямителя с двумя небольшими трансформаторами +3,3В и +5В и двумя же микросхемами FSP6601. Для выпрямления напряжения +12В используется уже более крупный трансформатор с радиатором, на котором закреплен термодатчик.

На выходе питания тоже установлены конденсаторы Teapo. Все возможные уровни защиты (от перегрева, перегрузки, короткого замыкания и прочего) реализованы посредством микросхемы Weltrend WT7579. Качество пайки электронных компонентов, как всегда у блоков питания be quiet!, находится на высочайшем уровне.

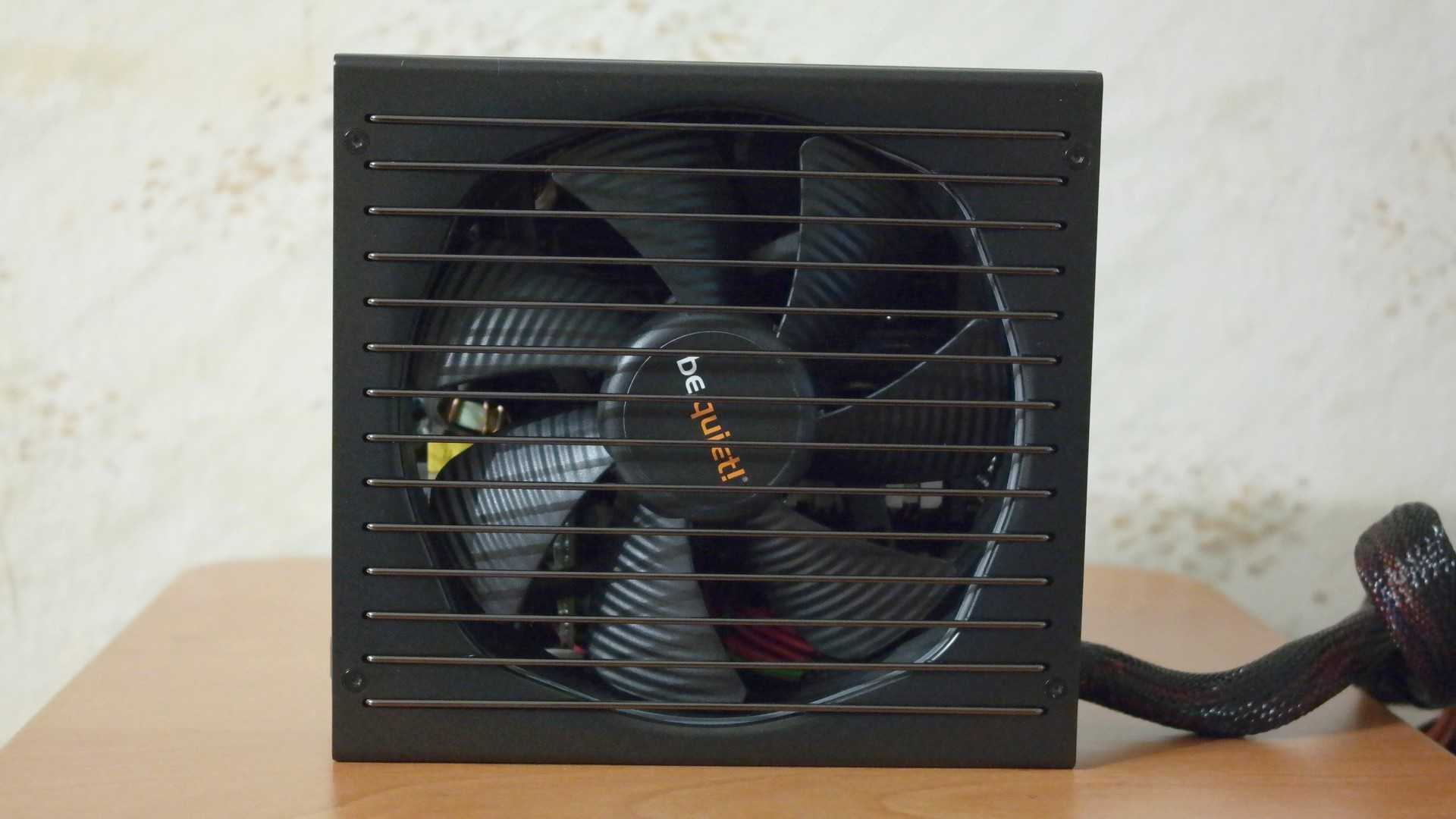

Охлаждается Straight Power 10 600W CM крупным 135-мм вентилятором be quiet! Silent Wings с рифлеными лопастями, шестью обмотками электродвигателя и гидродинамическим подшипником. Максимальная скорость вращения составляет 1500 об/мин, а уровень шума не превышает 20 дБ.

Упаковка и комплектация

Коробка опечатана прозрачной не вакуумной пленкой, которая защищает БП от несанкционированного вскрытия во время транспортировки. Вес у коробки внушительный, примерно 2.5 кг, а размеры составили 328 x 248 x 102 мм. На вид все это смотрится таким серьезным черным кирпичом.

На фронтальной части коробки изображен сам блок питания и крупным шрифтом указана модель и ее мощность. На левом крае можно не сразу заметить серую полосу, где указано, что этот продукт из серии премиум, что сразу настраивает на определенный уровень качества продукта.

Все боковые и задняя стороны исписаны особенностями и детальным описанием возможностей нашего подопечного на разных языках. На задней части также присутствует диаграмма с демонстрацией длины всех комплектных кабелей.

На упаковке ярко выделены некоторые особенности нашей модели блока питания700W CM.Так, например:

  • Silent Wings – практически бесшумная работа и оптимизированные воздушные потоки благодаря применению 135 миллиметровому вентилятору. Минимизация механических и электрических шумов благодаря мотору с шестью магнитами и гидродинамическому подшипнику из меди;
  • Cable Management – удобная система съемных кабелей для оптимизации работы. Кабели в оплетке длинной до 115 см.

Внутренности упаковки распределены на три зоны. В центральной части находится сам блок питания, в боковых отсеках находятся кабеля и доп. материалы. Странно было осознать, что блок питания премиум сегмента упакован в обычную воздушно-пузырьковую плёнку вместе с кабелями. Ничего дополнительного из аксессуаров в комплекте не идет.

Комплект включает в себя сам блок питания мощностью 700 Ватт, брошюру с подробной инструкцией на нескольких языках, пять пластиковых хомутов для фиксации кабелей, четыре болта для крепления БП к корпусу, шнур для питания и большой набор кабелей. Два набора с кабелями уже идут в комплетке сгибкими стяжками на липучках, которые пригодятся вам во время монтажа.

Внешний вид и устройство be quiet! STRAIGHT POWER 10 600W

Внешне блок питания be quiet! STRAIGHT POWER 10 600W CM (600 Вт) мало чем отличается от ATX блоков питания других производителей, и это обусловлено особенностями их использования, где от них требуется уложиться в заданный форм-фактор, обеспечить качественное питание, мощность и необходимое количество портов. Глубина 160 мм у него типичная – далеко не рекордная в плане максимального значения, позволяя разместить его в подавляющем большинстве корпусов ничего не блокируя, но в то же время и не минимальная для ATX, ограничивая применение в компактных корпусах, где рекомендуется использовать «короткие» 140 мм варианты.

Однако некоторые отличия все-таки выделяют блоки питания be quiet! и нашу модель в частности – выдавленное на боковой стенке корпуса название производителя, …

… фирменный дизайн решетки-гриля и фирменный вентилятор.

Вообще, корпус для модульной серии блоков питания be quiet! STRAIGHT POWER 10 CM мощностью 500/600/700/800 используется один и тот же, даже совпадает количество выходных портов для подключения кабелей питания на задней стенке. Вот только в комплекте, в зависимости от мощности, идет разное количество кабелей и разъемов на них – для 500/600 Вт моделей это 3 кабеля SATA/Molex/FDD, а для 700/800 Вт моделей их 4. Порты подписаны, да и спутать их не получится. Единственный несъемный кабель – это EATX 20+4-пин.

На наклейке с одного из боков указано название модели E10-CM-600W и электрические характеристики: работа в сетях с напряжением 100–240 В (ток 8/4 А), суммарная выходная мощность по линиям +3.3 В (24 А) и +5 В (24 А) может достигать 140 Вт, и несколько непривычно видеть наличие 4-х независимых линий +12 В с ограничением по току каждой 18 А, 18 А, 20 А, 20 А – суммарно до 576 Вт, –12 В (0.5 А) – 8 Вт, +5 Vsb (3 А) – 15 Вт. Наличие независимых линий +12 В может помешать в использовании мощных видеокарт, требующих большую силу тока. Если внимательно посмотреть на пиктограммы рядом, то увидим маркировку 80 PLUS Gold, тем самым КПД блока питания при 20% нагрузке и более в сетях 220 В превышает 88 %.

Основная вентиляция в виде отверстий с сотовой структурой имеется на корпусе со стороны подключения кабеля. Положительный момент – наличие кнопки включения/выключения.

Комплектуется блок питания be quiet! STRAIGHT POWER 10 600W CM (и сама серия) фирменным 135 мм вентилятором be quiet! SilentWings 3 имеющим максимальную паспортную скорость вращения 1500 rpm, который потенциально является не самым тихим, но все будет зависеть от «настройки» системы регулирования оборотов блока питания. Его маркировка BQ SIW3-13525-HF.

Из-за того, что производитель не гнался за компактностью (меньшей глубиной), внутри корпуса достаточно просторно, и компоновка элементов на печатной плате не такая плотная. В качестве основы используется решение компании FSP с топологией, указанной в спецификациях блока питания. Используется относительно простая, но надежная, схема с однотактным прямоходововым преобразователем (Active Clamp), во вторичной цепи – синхронный выпрямитель (Synchronous Rectification) и, по сравнению с блоком питания из серии Straight Power E9, применены DC-DC преобразователи для линий +3.3 В и + 5 В, позволяющие добиться более стабильных выходных напряжений.

На входе реализован полноценный EMI-фильтр. Рядом же виден ШИМ-контроллер FSP6600 и ниже – отдельная плата DC-DC преобразователей с двумя микросхемами FSP 6601.

Применены конденсаторы производства Teapo, в том числе имеются и твердотельные, – блоке активной коррекции мощности (APFC) используется Teapo с емкостью 330 мкФ (420 В, 105 °С).

В блоке питания реализованы все виды защит: OCP (защита от перегрузки по току), OVP (защита от подачи повышенного напряжения), UVP (защита от подачи пониженного напряжения), SCP (защита от короткого замыкания), OTP (защита от перегрева), OPP (защита от перегрузки). Контроль обеспечивается микросхемой Weltrend WT7579, размещенной на отдельной вертикальной плате.

  • Назад

  • Вперед

Заключение

Блок питания be quiet! Straight Power 10 700W CM является не самым последним в линейке данной серии, однако стоит отметить, рост и эволюцию в области тихой работы и качества выходного напряжения у этой серии на лицо. Высокое качество подтверждается не только сертификатом 80PLUS Gold, но и современной схемотехникой и надежной высококачественной элементной базой.

У нас имеются широкие возможности для подключения еще больше устройств SATA и PCI Express,что позволяет нам собрать мощную игровую платформу или систему для обработки видео или фото в реальном времени. Модульные кабели увеличенной длины упрощают установку комплектующих, и уменьшают беспорядок внутри корпуса. Из особенностей стоит отметить, конечно же, тихий вентилятор с технологией SilentWings3 и продуманный дизайн для отвода тепла. Ну и финальным аккордом можно назвать то, что компания предоставляет пятилетнюю гарантию.

Плюсы:

  • Пятилетняя гарантия от производителя;
  • Качественная элементная база и сборка;
  • Продуманный дизайн теплоотвода и тихий вентилятор;
  • Хорошие показатели КПД;
  • Стабильность работы при различных нагрузках;
  • Удобная система кабель менеджмента;
