Обзор и тестирование блока питания gigabyte p650b

Упаковка и комплектация

Картонная коробка с блоком питания имеет габариты 35 x 22,5 x 11,5 см, что типично для устройств сопоставимого класса. Присутствует заводская запайка в прозрачный полиэтилен. В оформлении используется фирменная черно-золотистая цветовая гамма, ещё не успевшая примелькаться на полках магазинов.

Мультиязычное оформление содержит краткое описание преимуществ устройства и на русском языке, но по большому счету перед покупкой наиболее полезной будет лишь табличка спецификации на одной из коротких боковых граней.

Внутренняя защита от повреждений во время транспортировки хорошая, блок питания покоится в плотном слое вспененной полиэтиленовой подложки. Все провода собраны в отдельную внутреннюю коробочку. В этом видится небольшой элемент экономии, так как обычно производители стараются блоки, имеющие «золотой» сертификат энергоэффективности, комплектовать небольшими сумочками для модульных кабелей.

Полный комплект выглядит следующим образом:

• Непосредственно сам блок питания;
• Пользовательская инструкция (в том числе с блоком на русском языке);
• Набор съемных кабелей;
• Пакет с нейлоновыми одноразовыми хомутами и крепежными винтами чёрного цвета;
• Стандартный провод длиной 1,1 метр для подключения к электросети с розеткой «европейского» типа.

Схемотехника

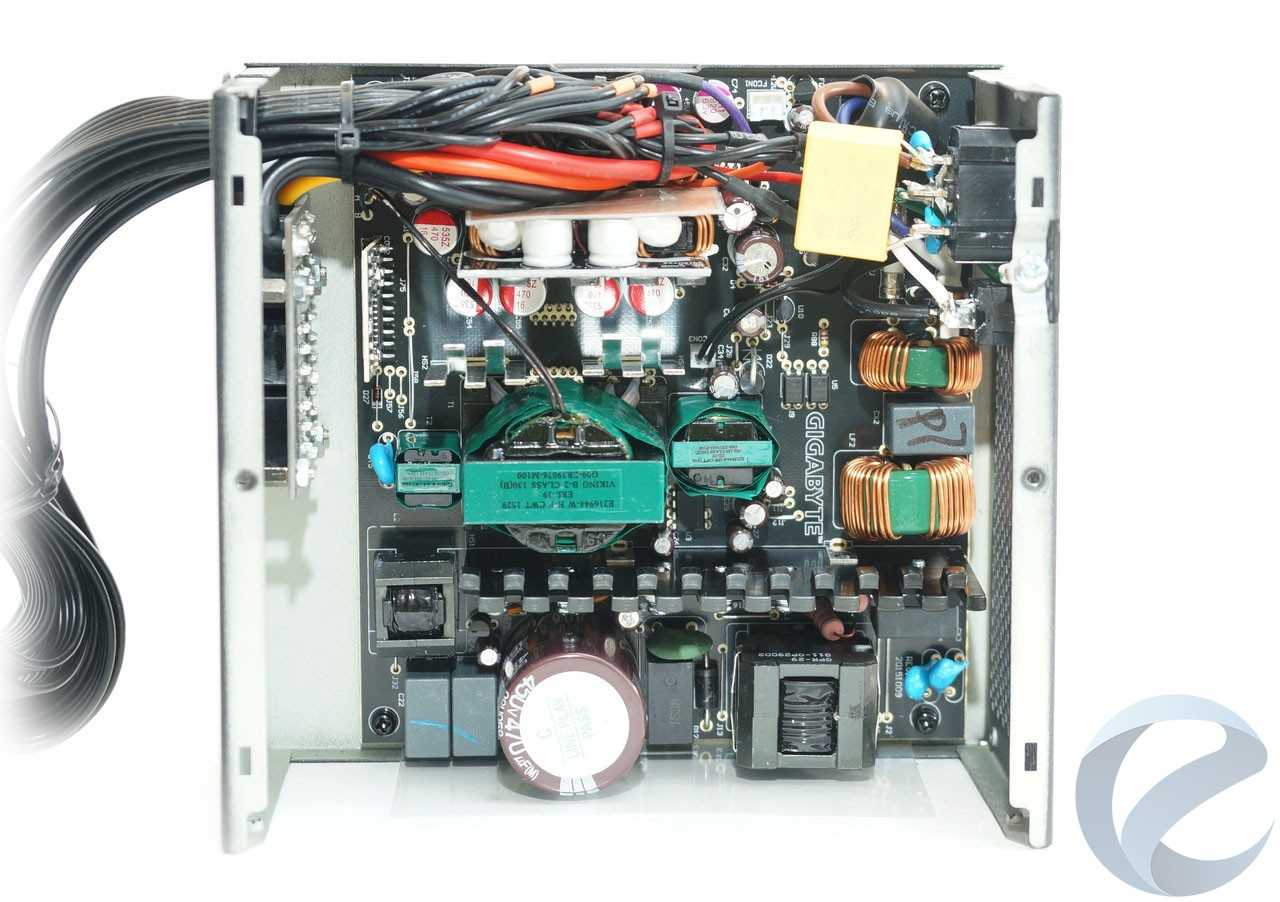

Блок питания Gigabyte G750H выполнен на знакомой нам OEM платформе CWT. Совсем недавно мы тестировали блок питания Thermaltake Smart DPS G 650W, и здесь мы видим практически идентичную плату с небольшим исключением в виде отсутствия платы с дополнительным «умным» процессором и добавлением небольшой платы с ШИМ-контроллером. Кто читал предыдущий обзор, может пропустить этот пункт.

Компоновка элементов на плате довольно плотная, используемые элементы не требуют значительного охлаждения. На плате мы видим всего один крупный радиатор с оребрением в верхней части, на нем разместились силовые элементы преобразователя, корректора мощности и диодного моста. Еще два мелких радиатора охлаждают мосфеты расположенные на обратной стороне платы.

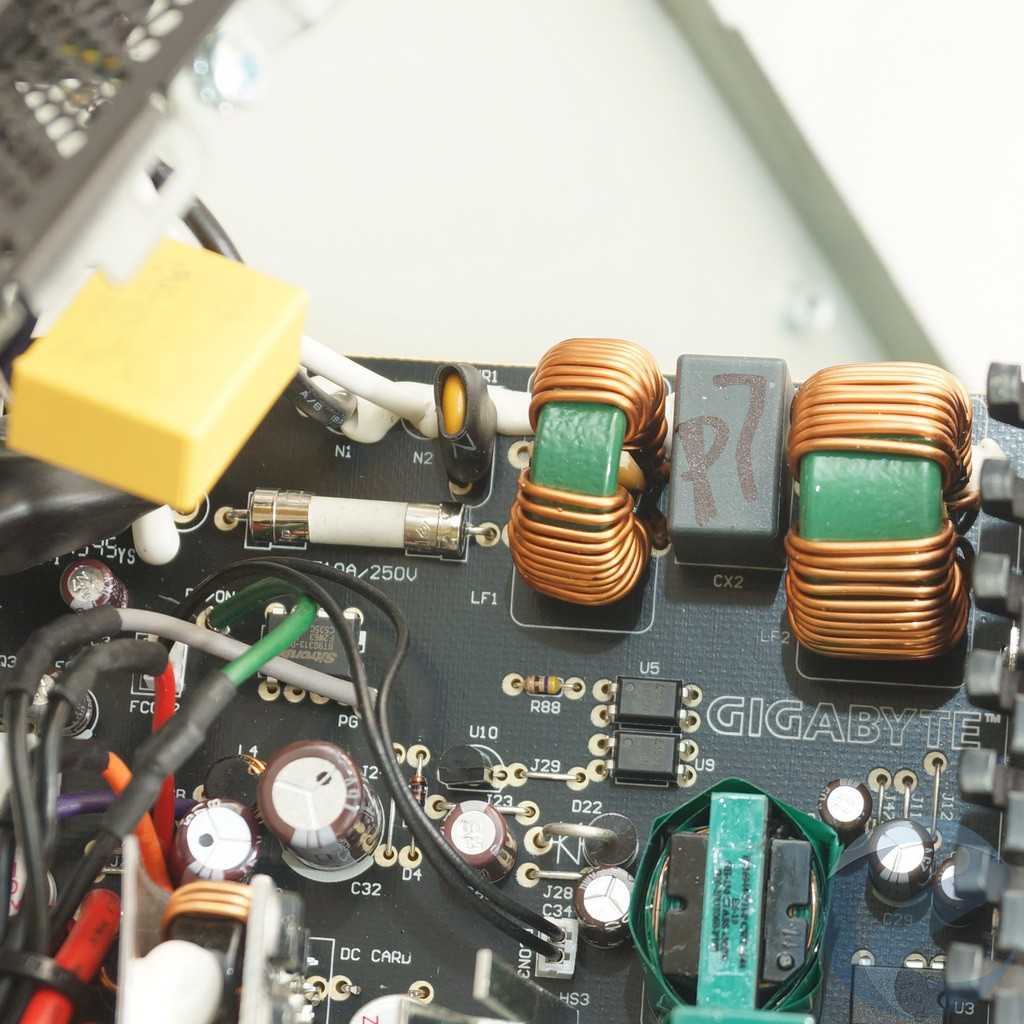

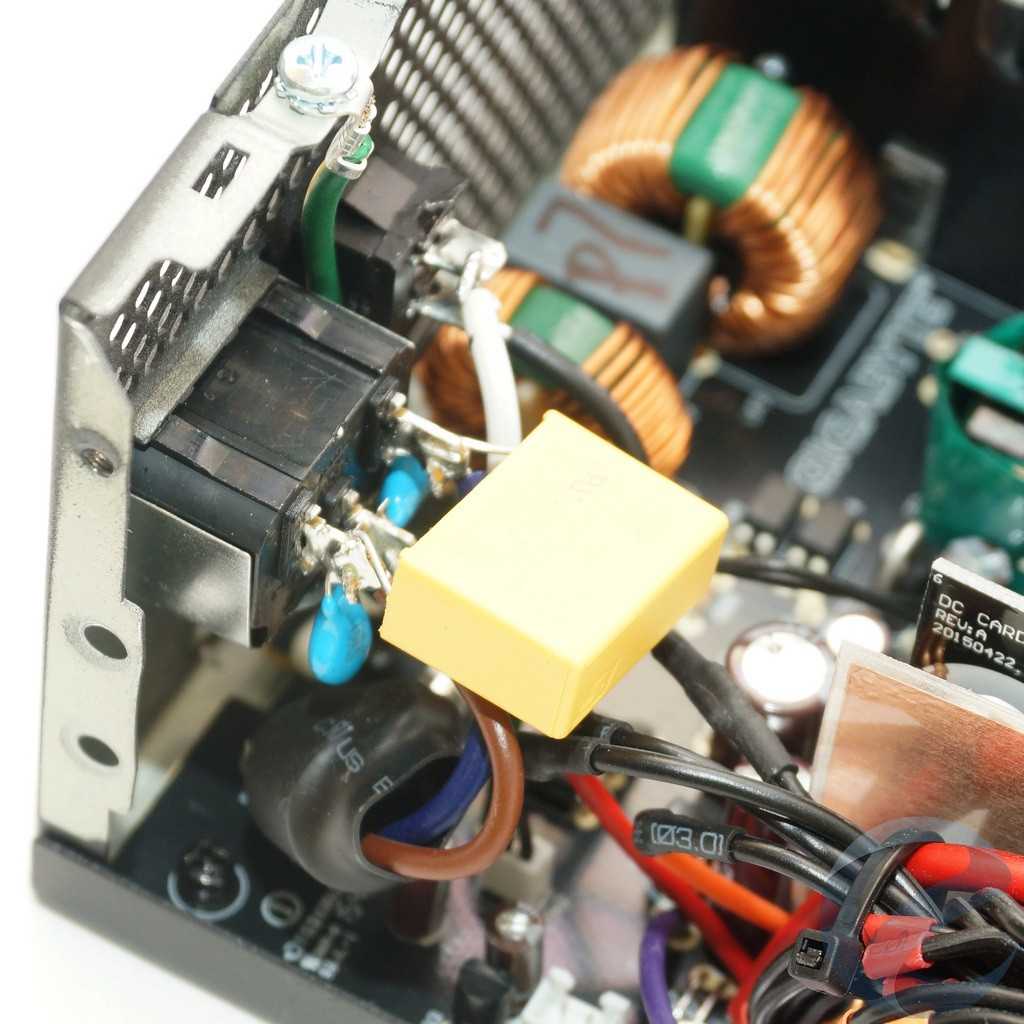

На входе мы видим полноценный фильтр электромагнитных помех, часть фильтра распаяна непосредственно на розетке. Присутствует и варистор и плавкий предохранитель.

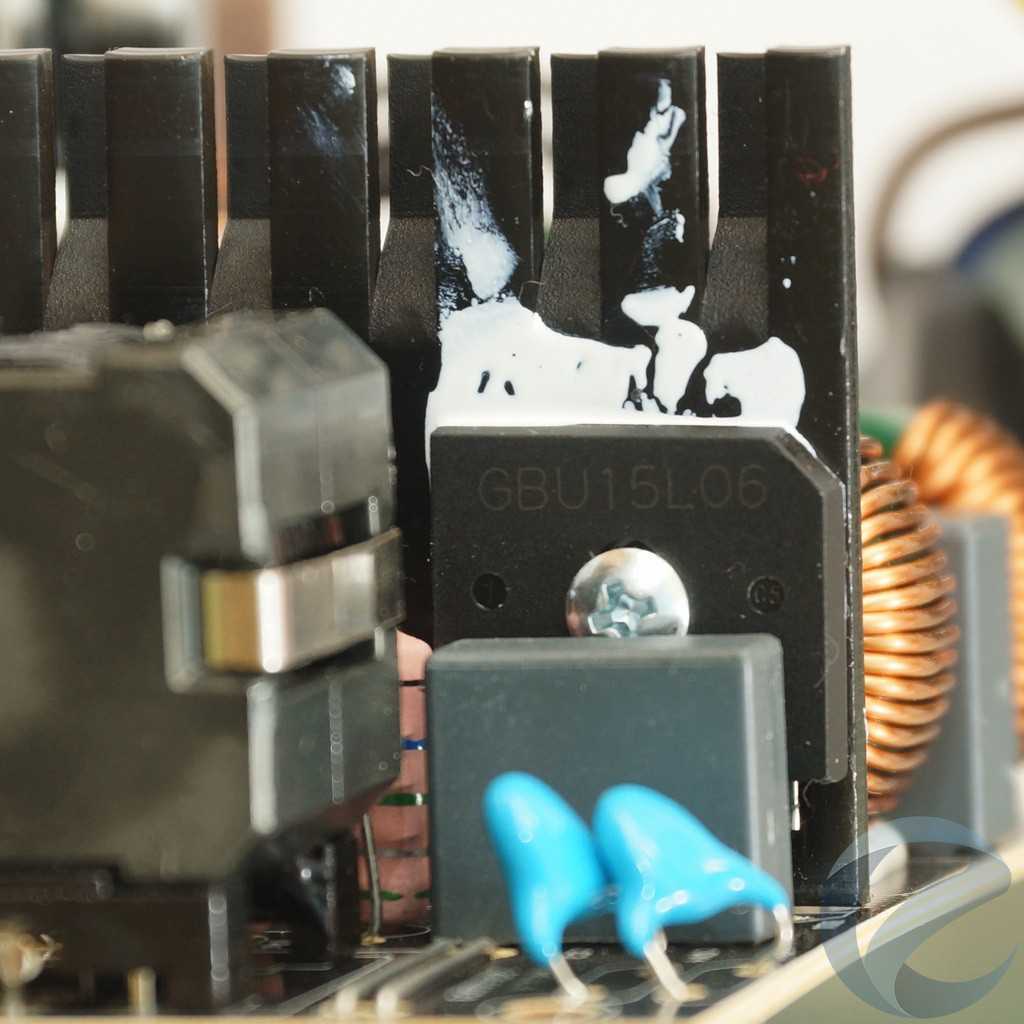

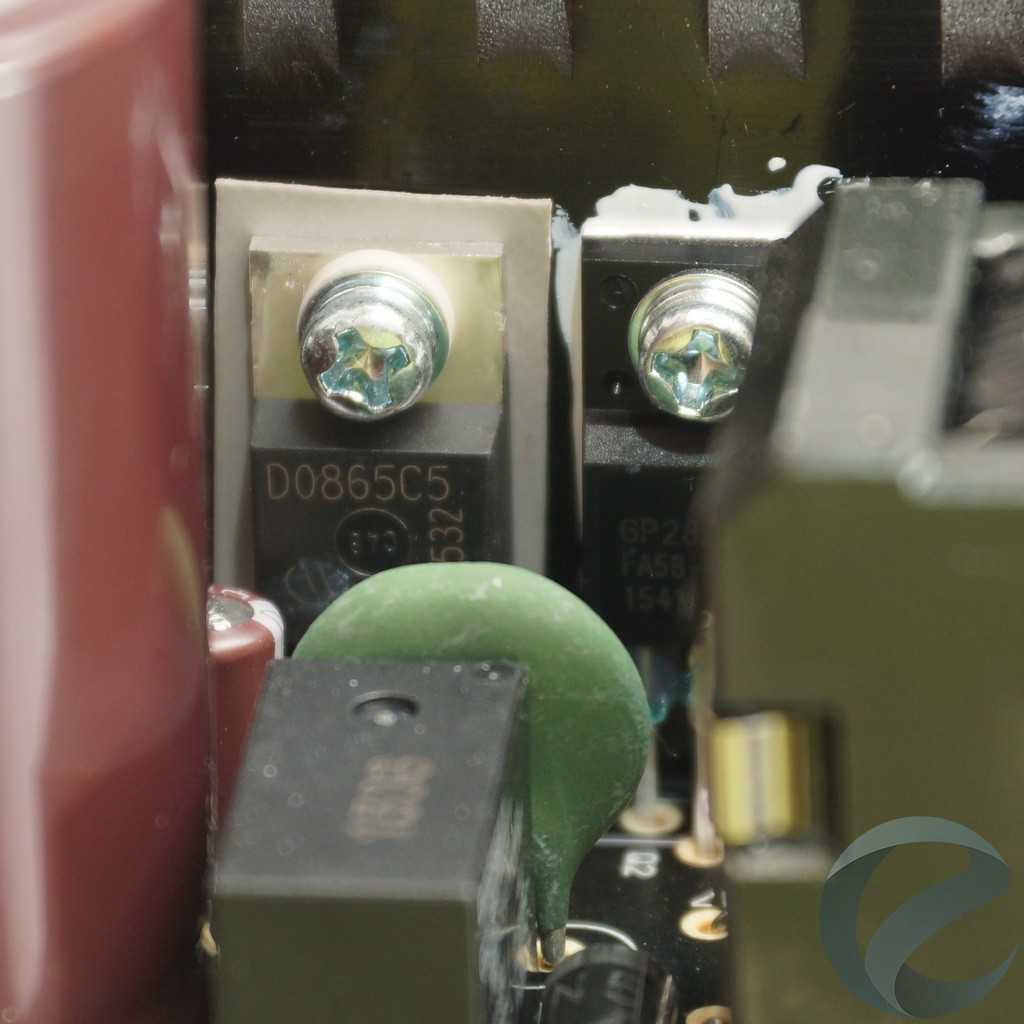

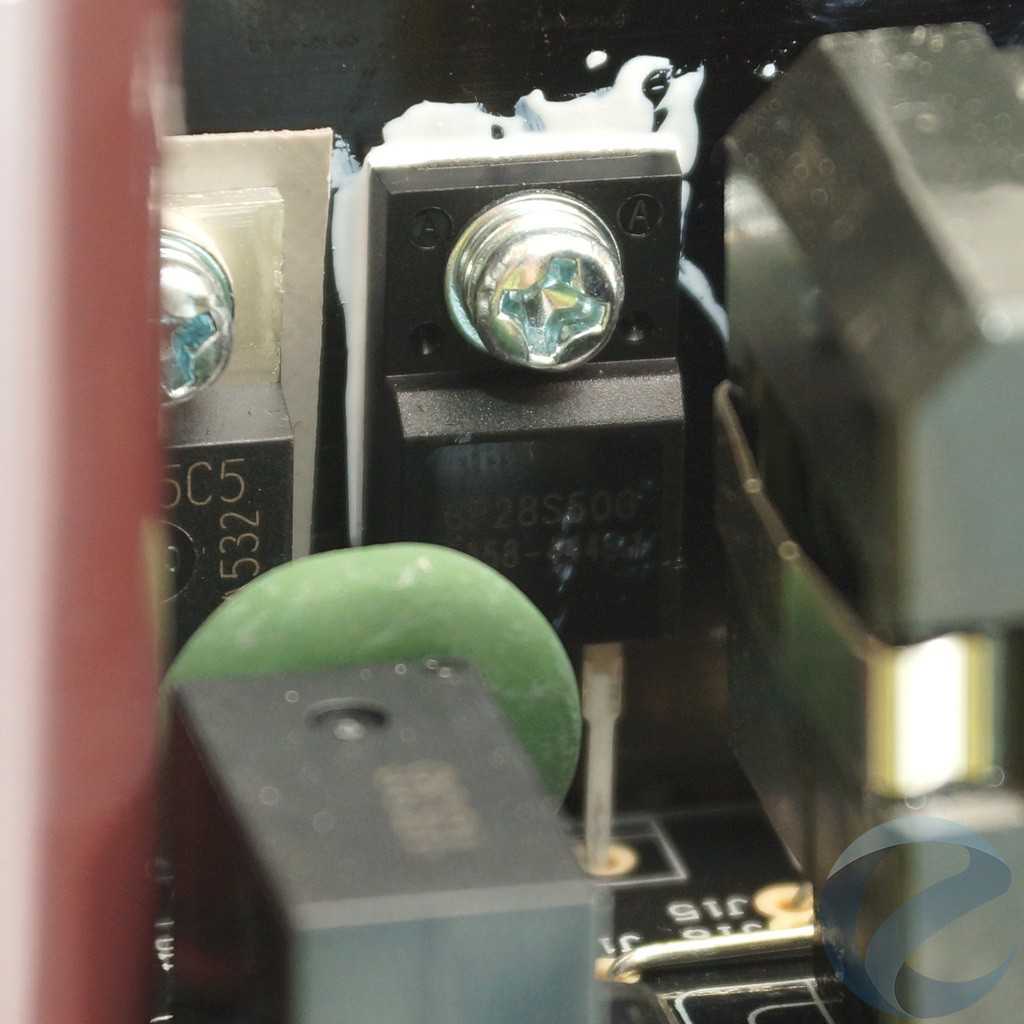

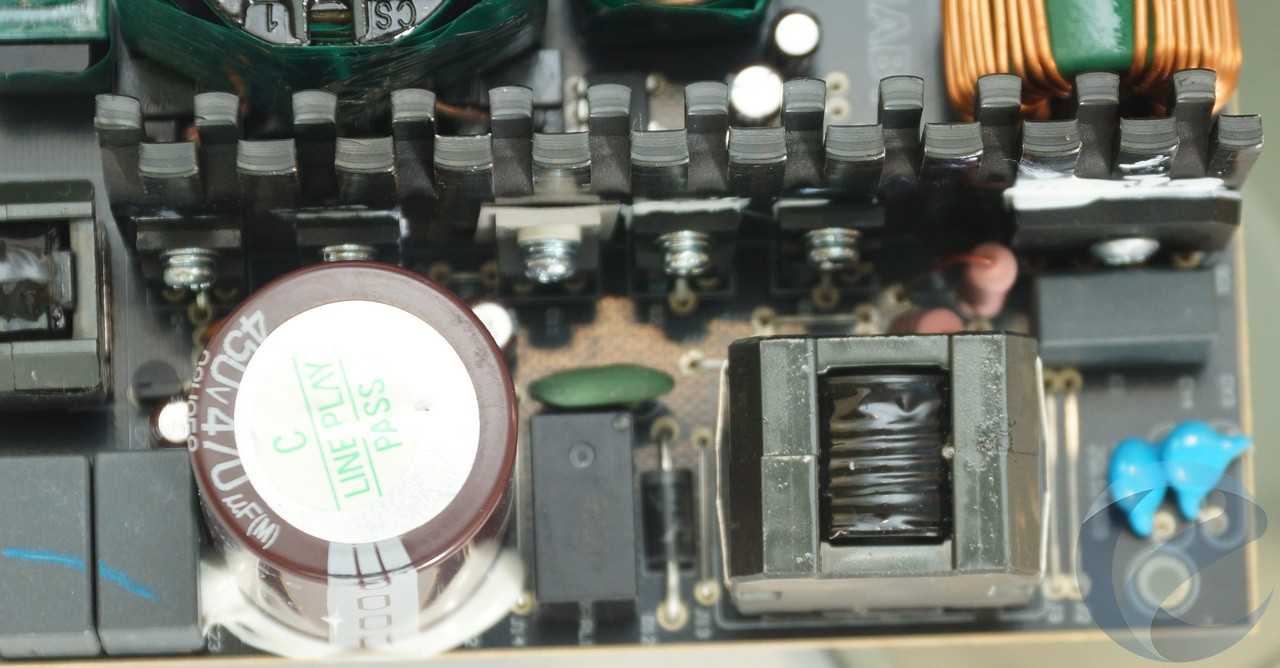

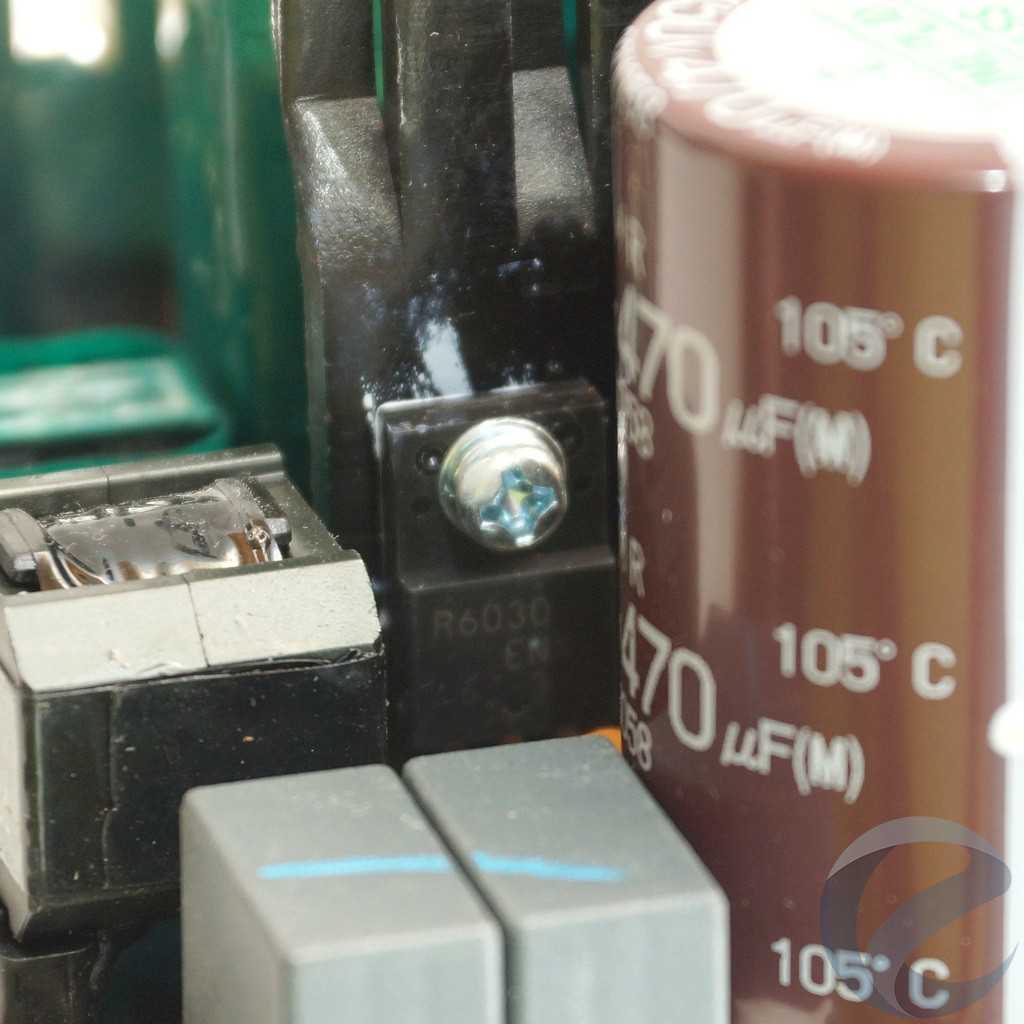

На общем радиаторе с краю разместилась диодная сборка GBU15L06, далее парочка транзисторов преобразователя – R6030ENX, пара транзисторов корректора мощности – GP28S60G и диод D0865C5.

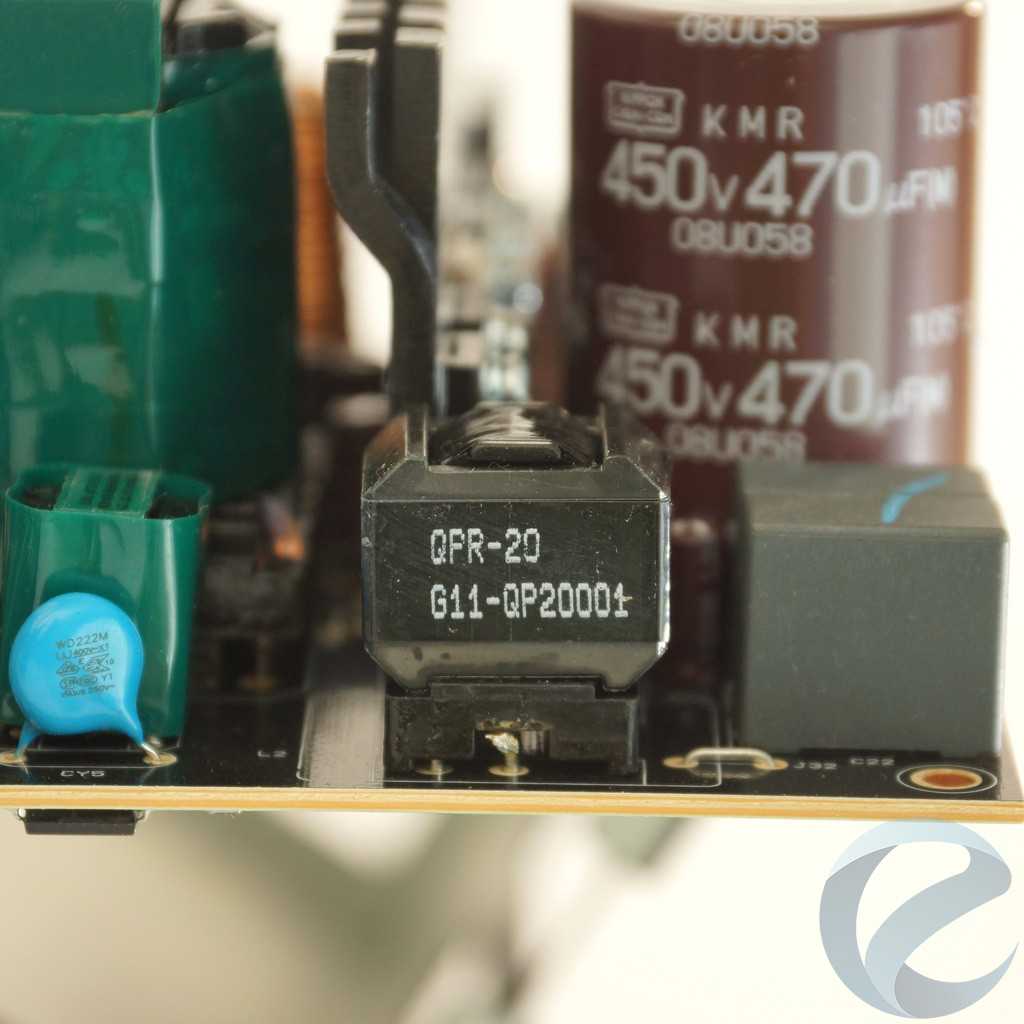

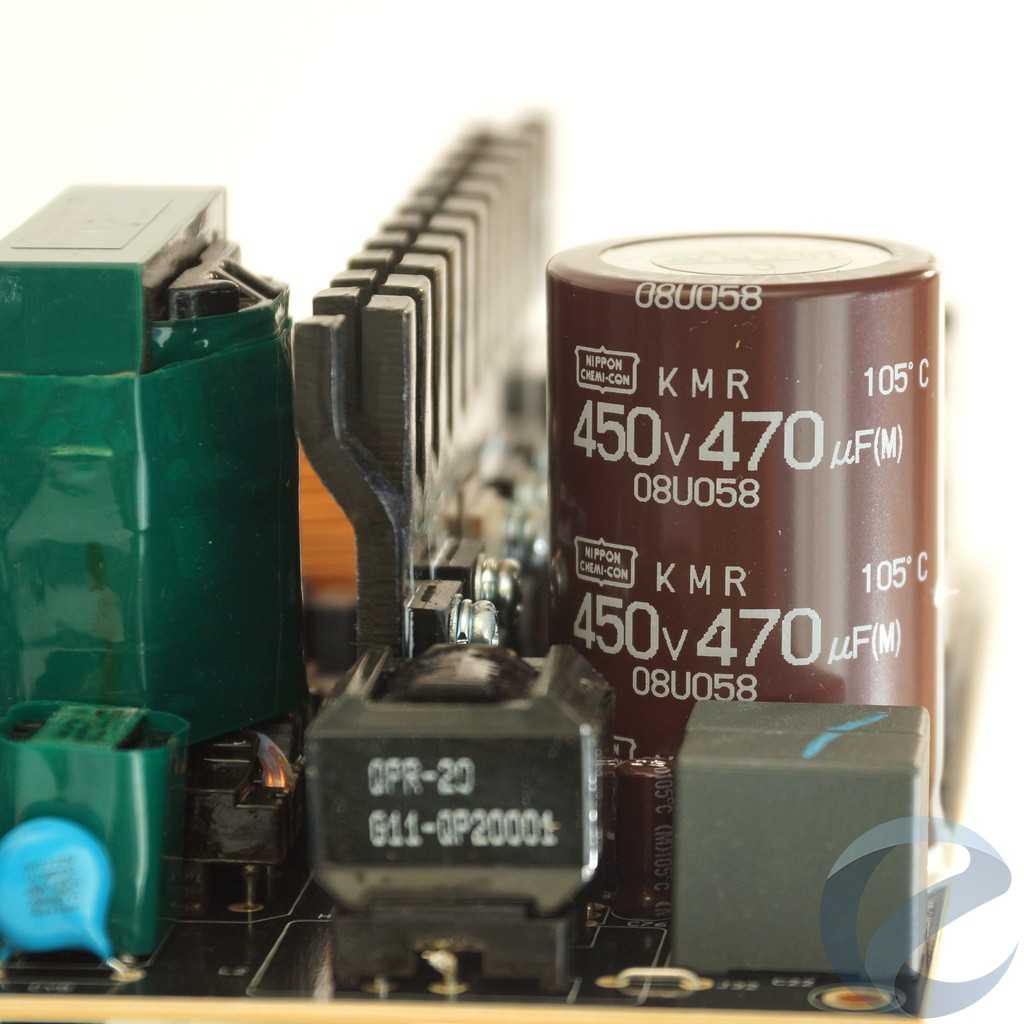

На краю платы – дроссель APFC в пластиковом кожухе, за ним сглаживающий конденсатор японского производства Nippon Chemi-Con емкостью 470 мкФ, рассчитанный на напряжение до 450 Ви температуру до 105 °C. В углу платы пара конденсаторов и пара дросселей колебательного контура первичного преобразователя -неотъемлемая часть схемы синхронного преобразователя. Такая схема хоть и сложнее обычной, но значительно эффективнее.

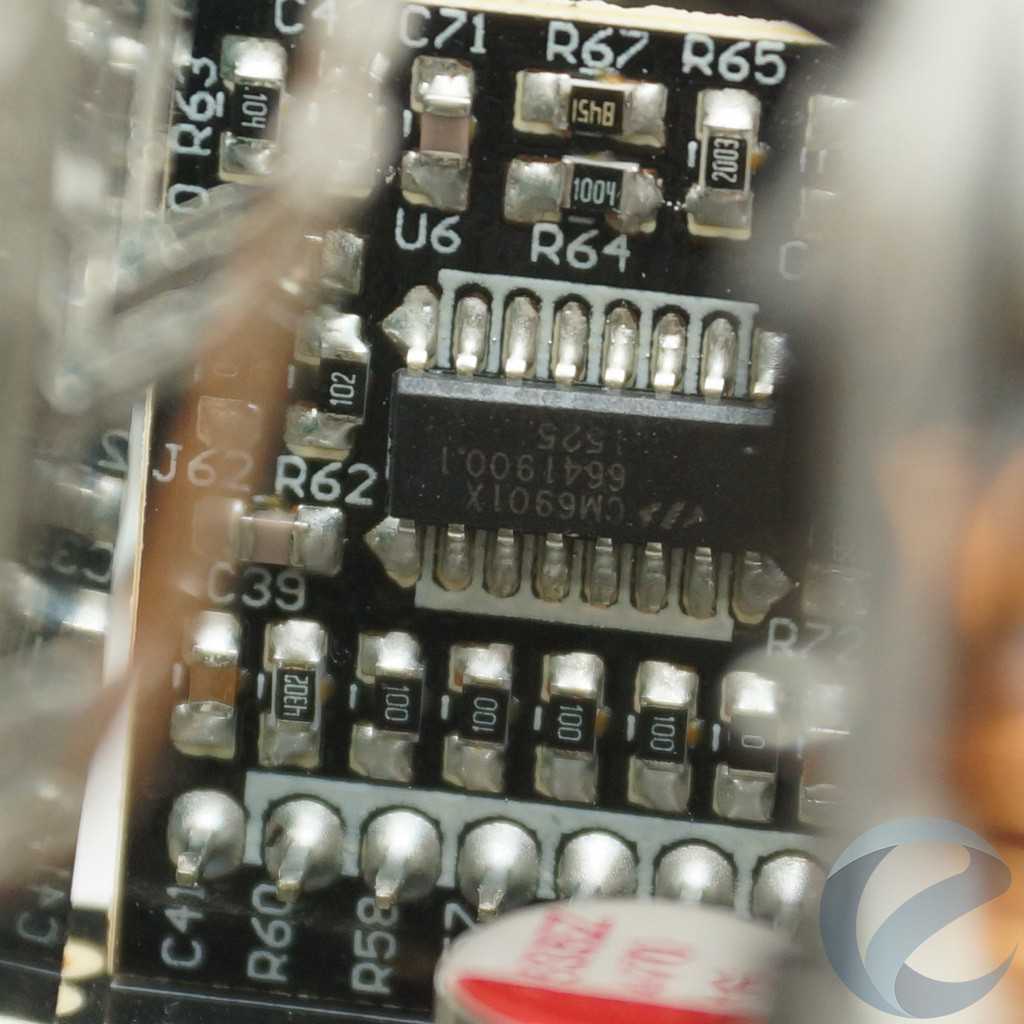

Микросхема CM6901X, управляющая преобразователем, вынесена на отдельную вертикальную плату, расположенную на краю основной.

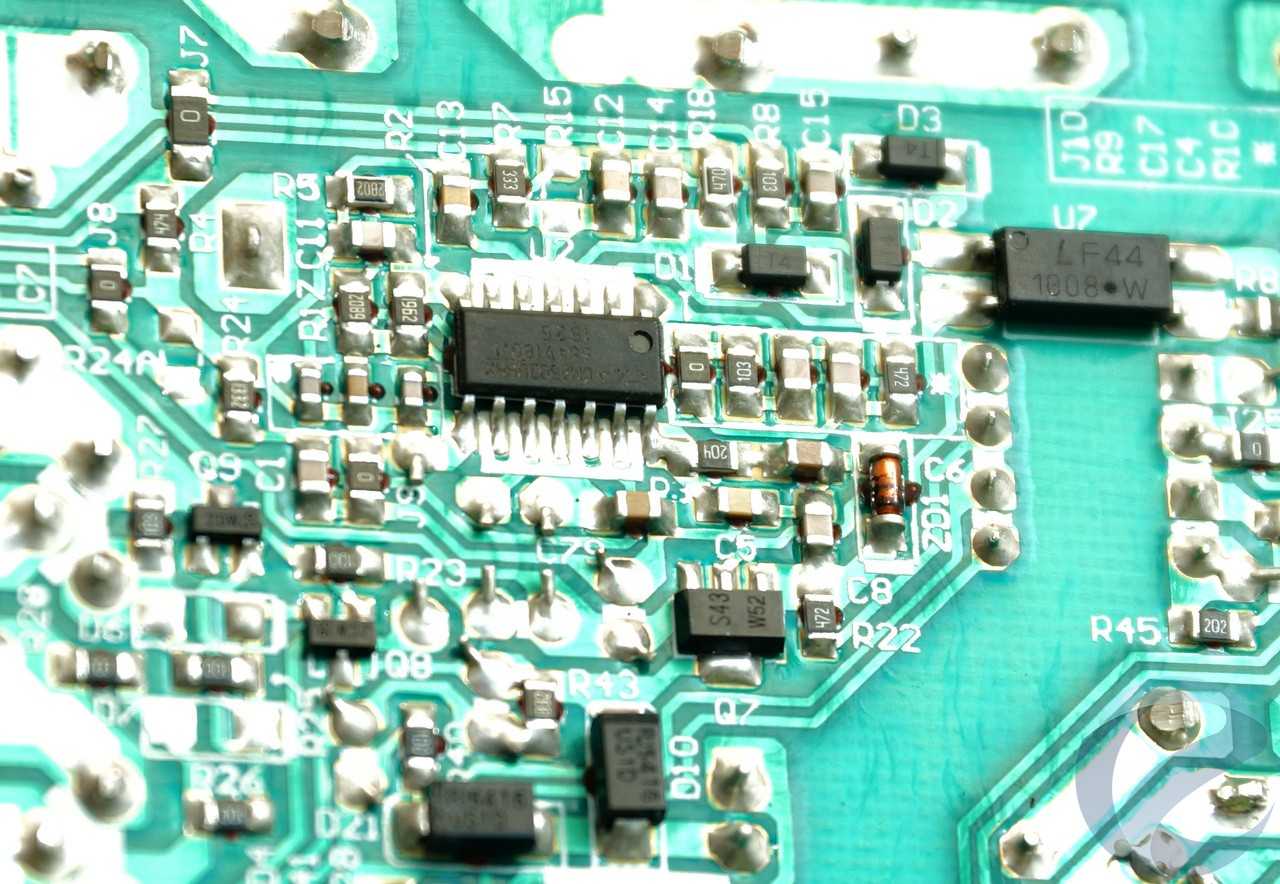

А микросхема управляющая корректором мощности СМ6502располагается на обратной стороне основной платы.

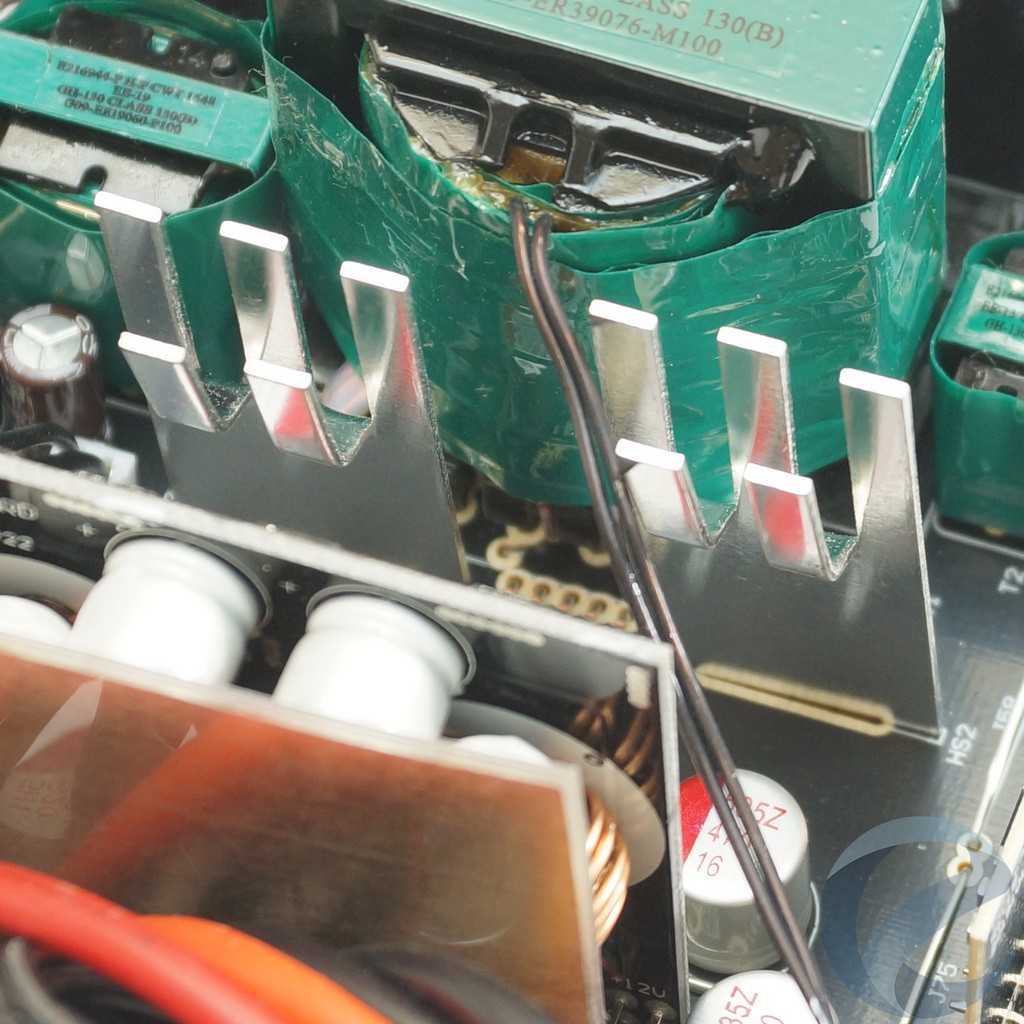

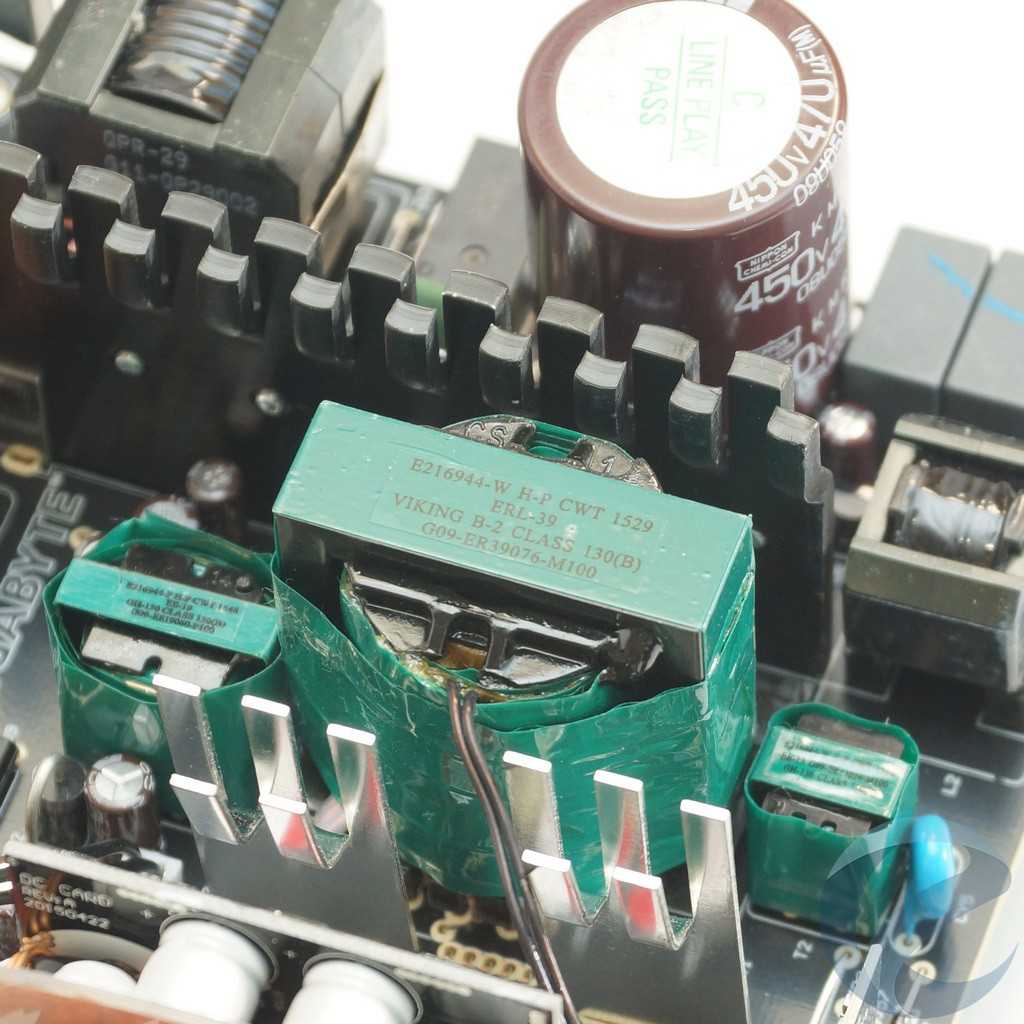

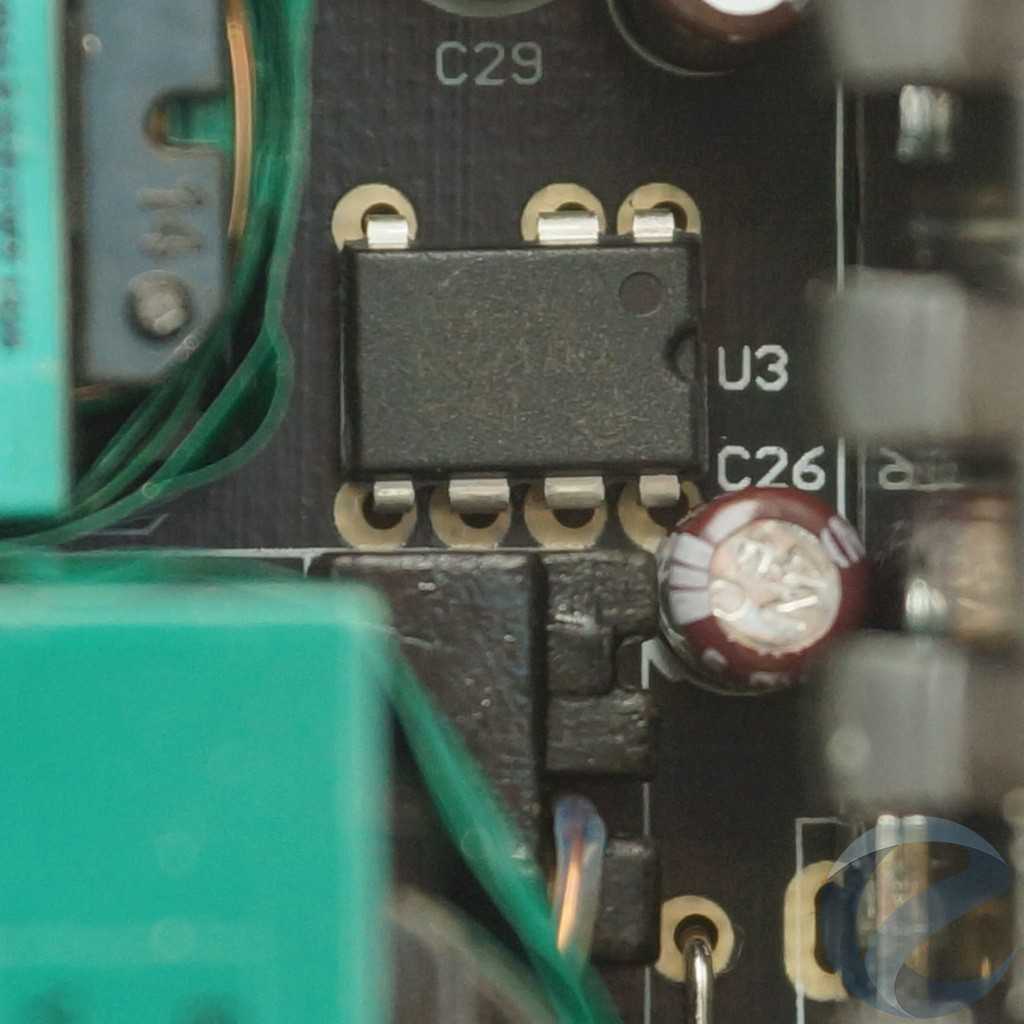

Далееза радиатором разместились два трансформатора: силовой и источника питания. Возле меньшего находиться и источник дежурного напряжения на популярной микросхеме TNY177PN.

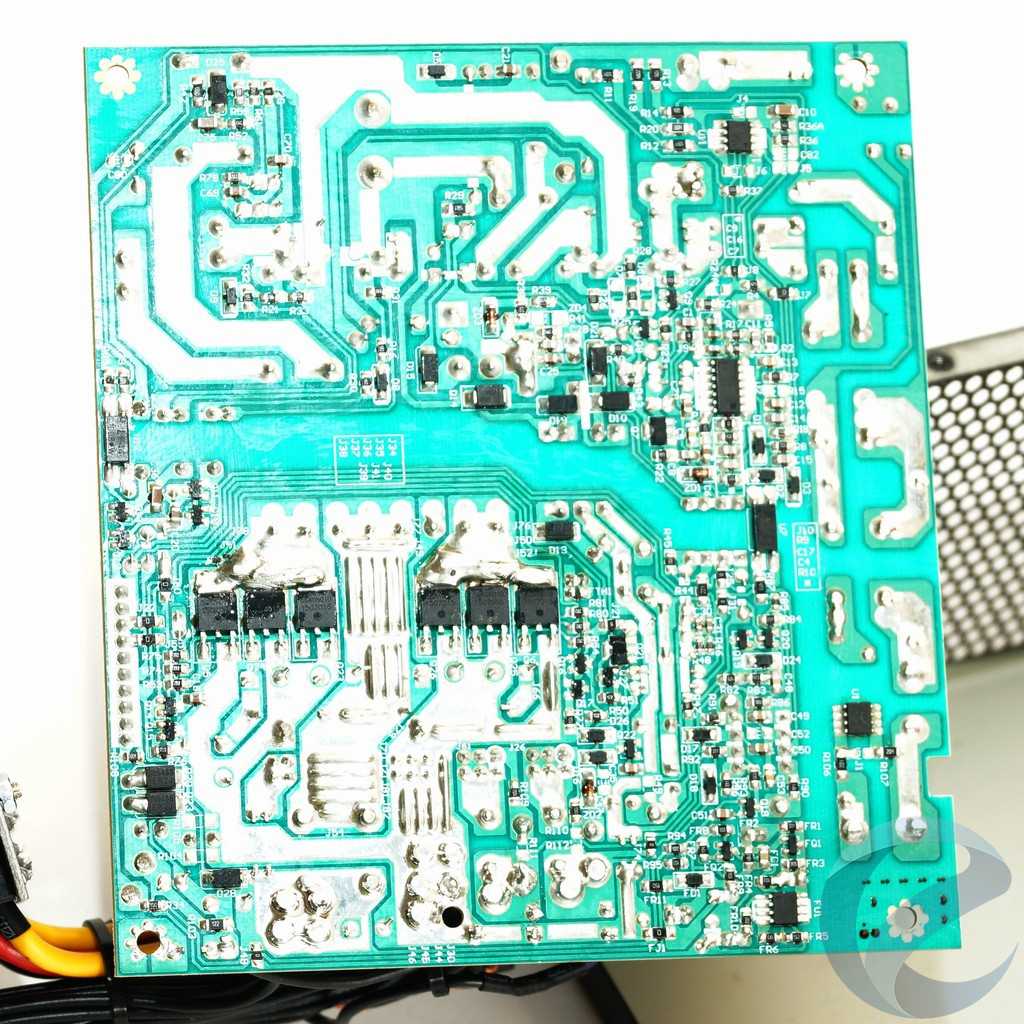

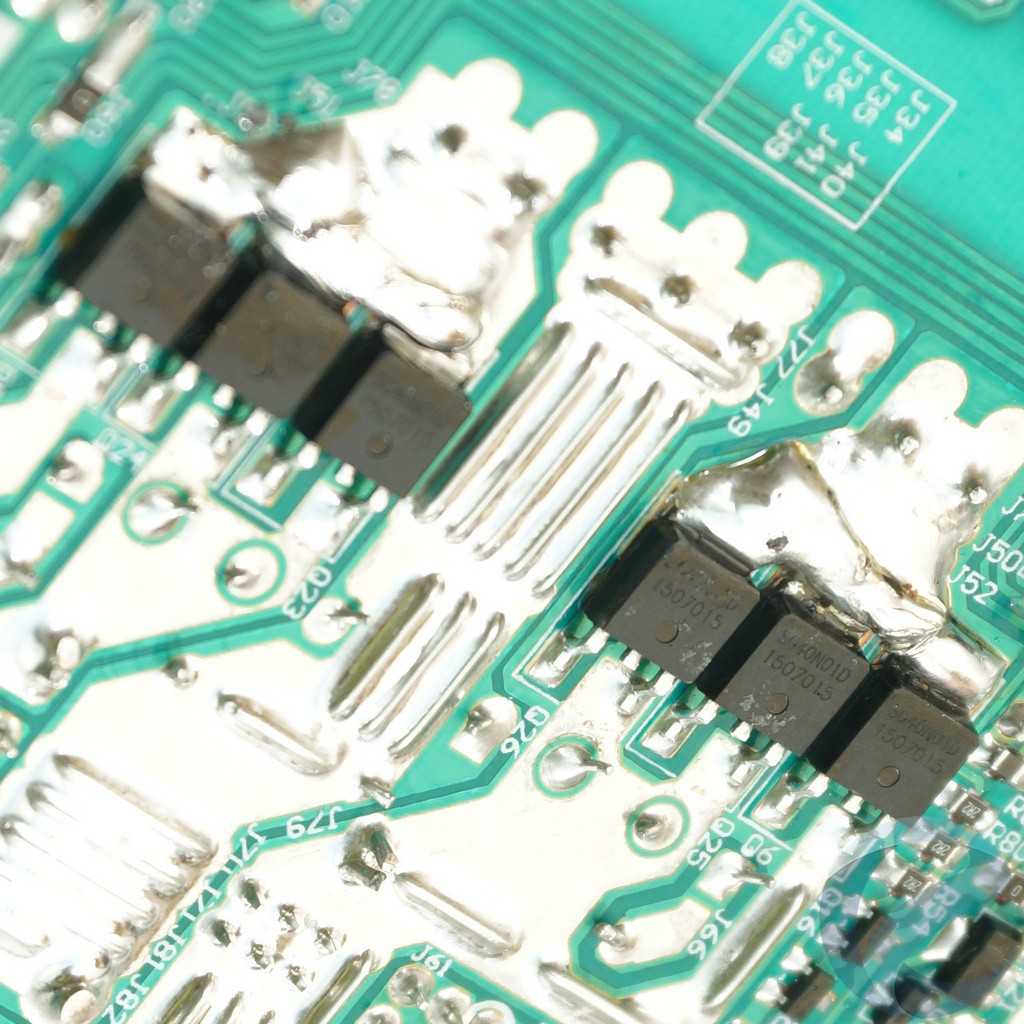

За трансформаторами начинается вторичная цепь, с трансформатора снимается напряжение +12 В. Шесть транзисторов синхронного преобразователя SG40N01D расположены с обратной стороны платы, через припой и дорожки платы они контактируют и охлаждаются двумя тонкими радиаторами на лицевой стороне платы.

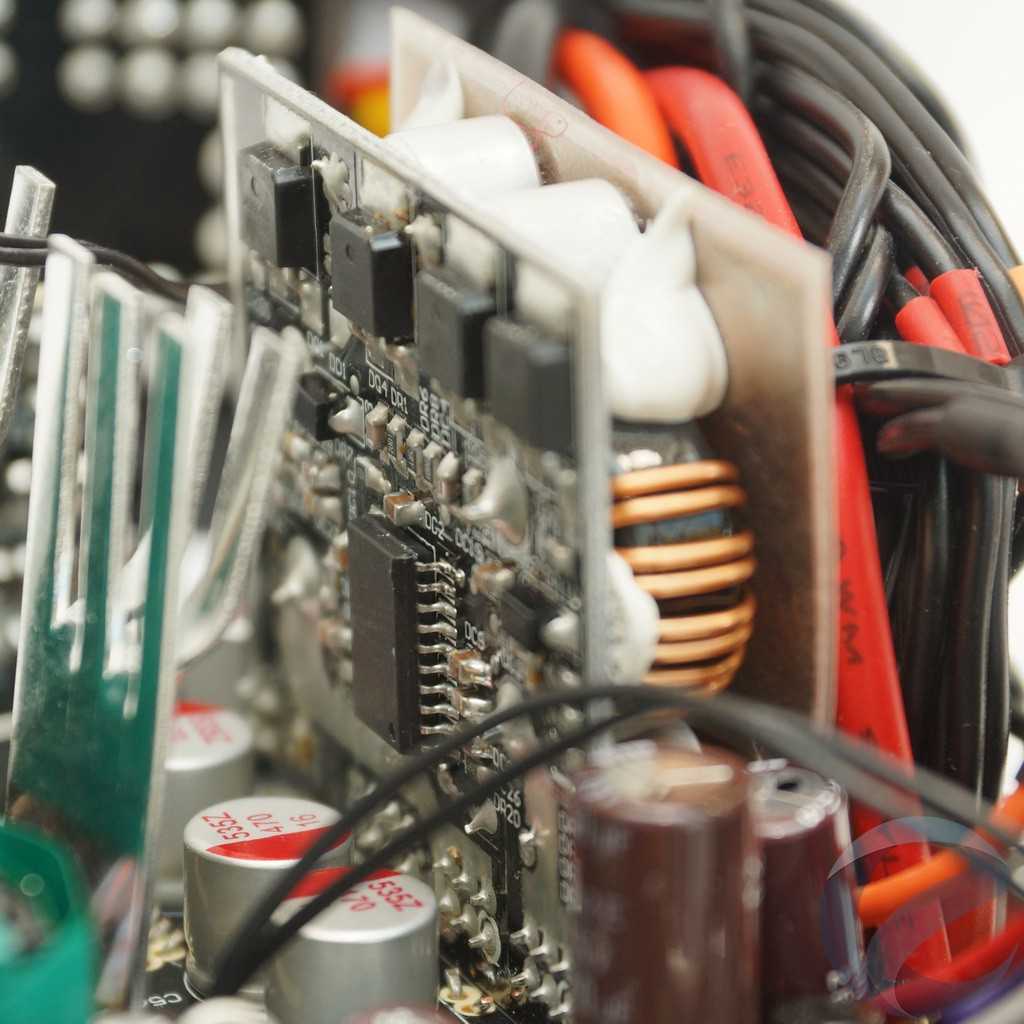

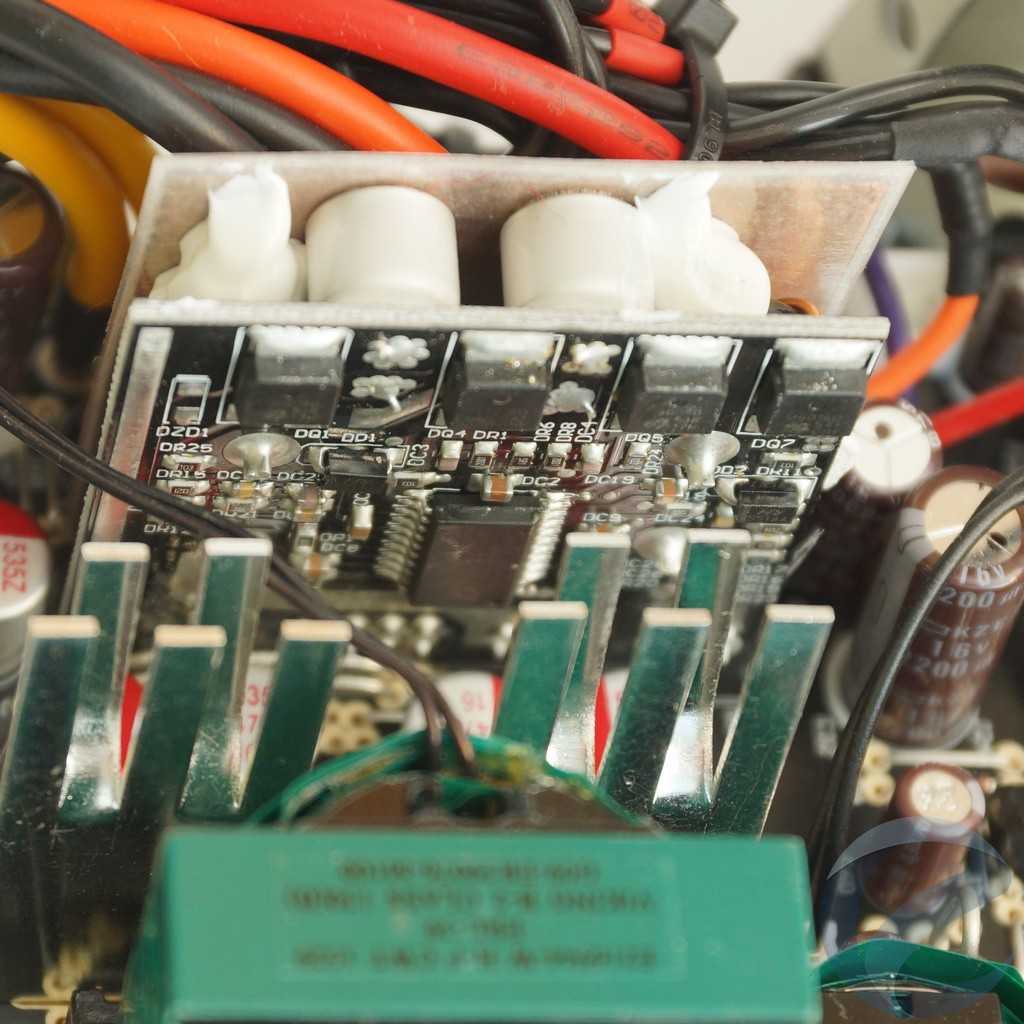

Вертикально расположенанебольшая плата DC-DC преобразователя, которыйформирует напряжение +3.3 В, и +5 В с канала +12 В. Здесь мы видим по паре транзисторов M3006D и M3016D на каждый канал. Руководит работой преобразователя микросхема APW7159. С другой стороны этой платы – парочка дросселей и твердотельные конденсаторы, закрытые фольгой.

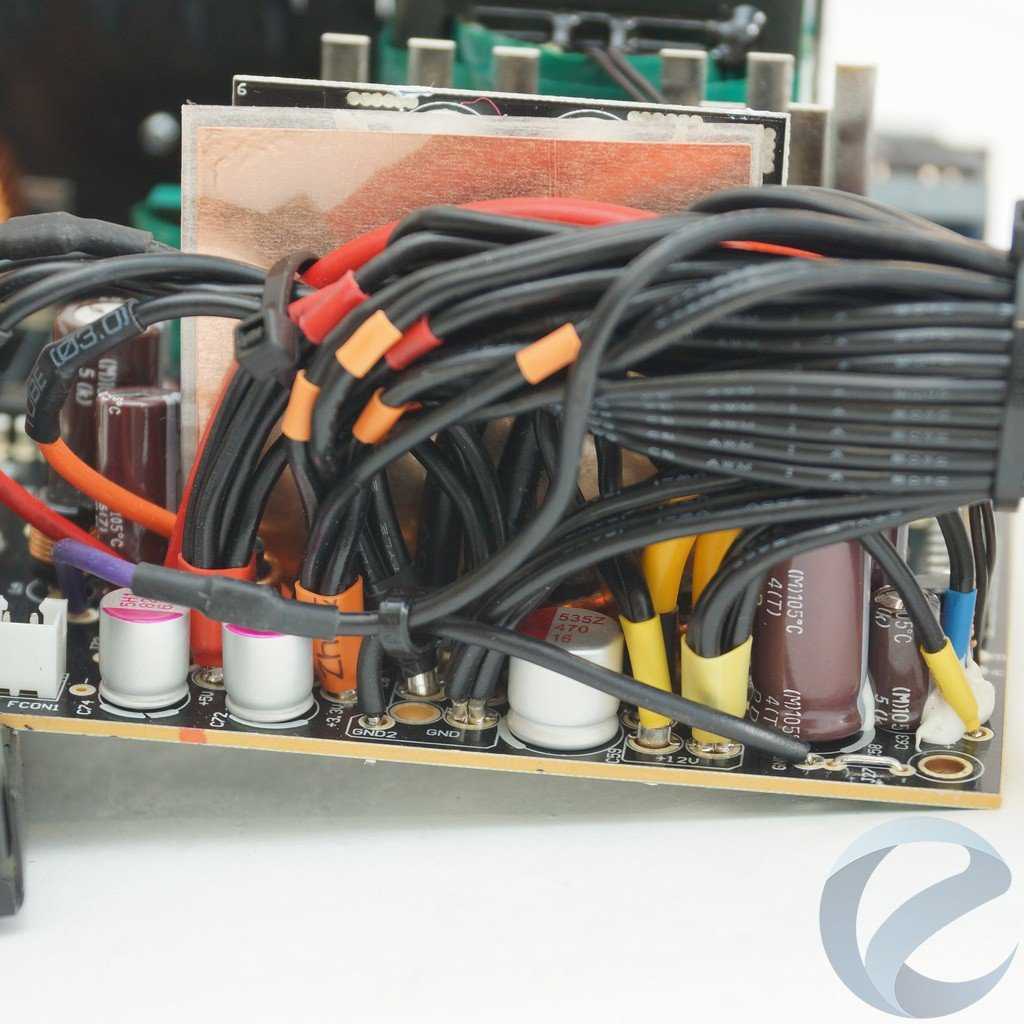

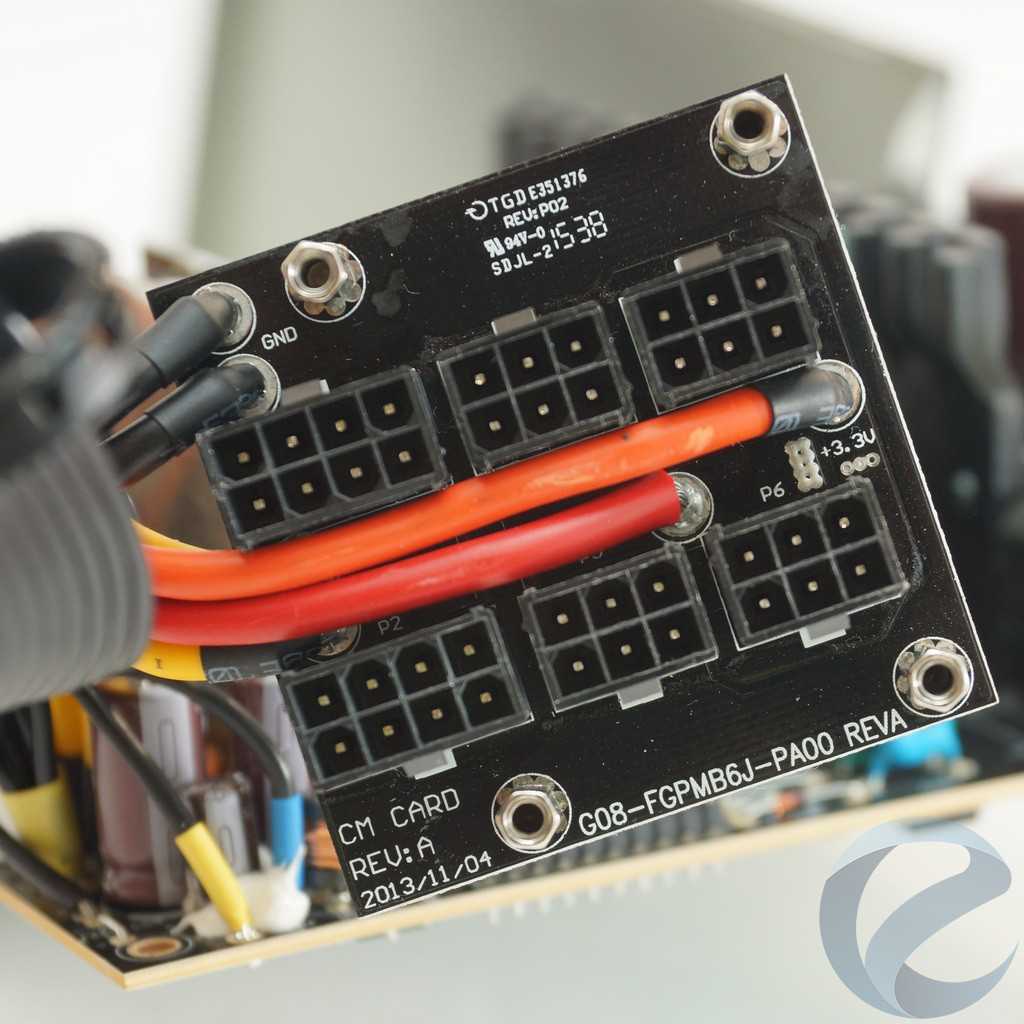

В выходном фильтре применяются как твердотельные, так и обычные конденсаторы японского производства. На плате с разъемами для подключения кабелей дополнительных элементов фильтра нет.

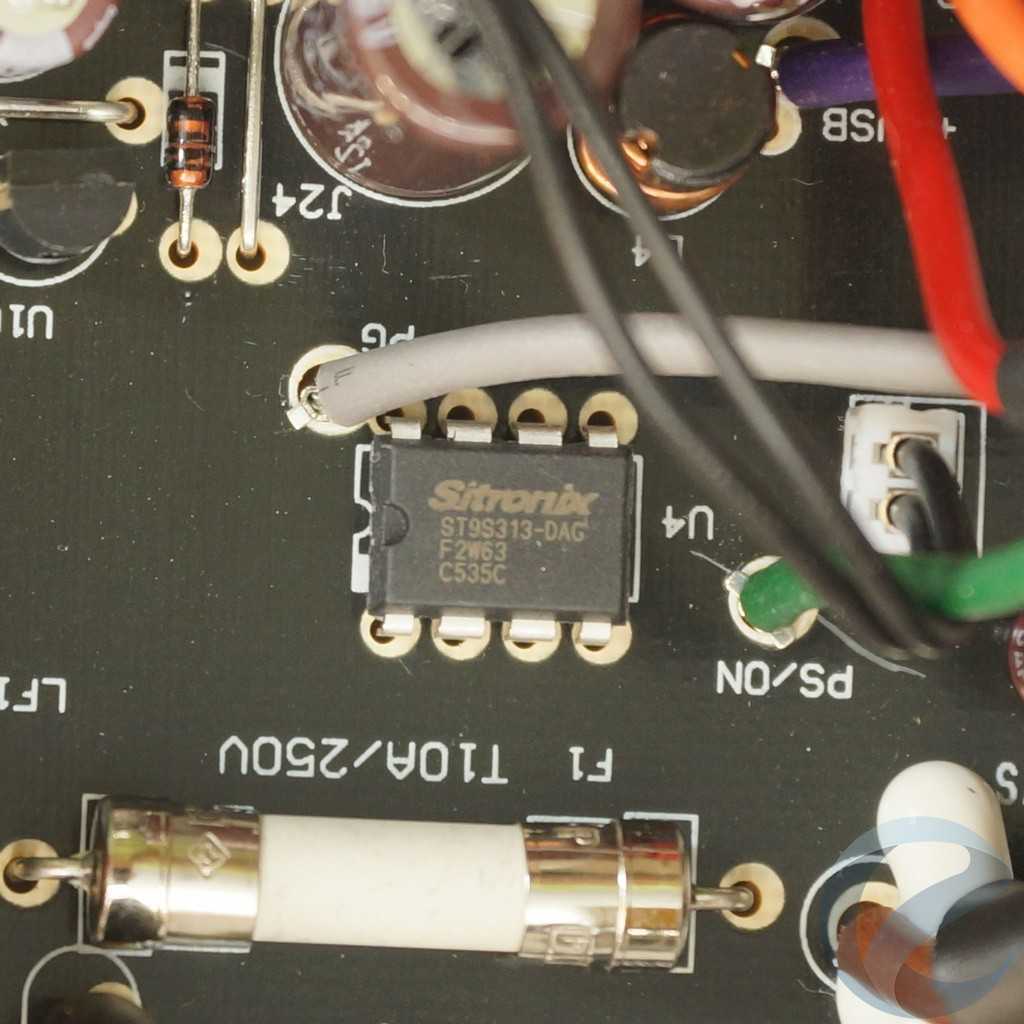

За защиту блока питания отвечает микросхема Sitronix ST9S313. Она обеспечивает все заявленные виды защиты. Пайка и монтаж на обратной стороне платы выполнены аккуратно и качественно.

Тестирование

Проверка стабильности напряжений основных выходных линий питания проводилась на самодельном стенде с применением мощных сопротивлений в керамических корпусах, массива ламп накаливания (12 В, 50 Вт) и регулируемой электронной нагрузки китайского производства — SJAMING 150W. Замеры осуществлялись мультиметрами MASTECH MAS830L и ваттметром бытового класса Даджет Энергомер (MT-4014). Нагрузка выходных линий осуществлялась раздельно. Температура в помещении, где проводились тесты — 28 °C.

Источник дежурного питания хорошо стабилизирован и выдерживает заявленную в спецификации нагрузку до 15 Вт (ток — до 3 А) с отклонением напряжения +5VSB от номинала не более 2%

Это немаловажно в современном ПК, так как в выключенном состоянии и спящих режимах ПК становится всё больше потребителей, начиная от систем подсветки и заканчивая мелкой периферией.

Для линий +3,3 В и +5 В заявлены токи до 20 А и комбинированная нагрузка до 100 Вт. В ходе тестов напряжение +3,3 В выходило за пределы допустимого отклонения в 5% уже при нагрузке около 10-15 Вт, а линия +5 В проседала ниже 4,75 В, допустимых стандартом при нагрузке на неё около 40 Вт. Итого можно рекомендовать комбинированную нагрузку на эти две линии одновременно в пределах ~60 Вт, чего будет достаточно для большинства ПК домашнего и офисного позиционирования.

В современных ПК основная нагрузка ложится на линию +12 В. Для неё производитель заявляет допустимую нагрузку до 840 Вт и токи до 70 А. И с этими значениями Abkoncore Tenergy 850W Gold Modular справляется, стабилизируя напряжения в пределах допустимого отклонения в 5%.

Тестирование

Тестовый стенд позволяет нагружать линию +12 В с шагом в 100 Вт. Линии +3.3 В, и +5 В подключались к постоянной нагрузке в 50 Вт, что является типичной нагрузкой на этих линиях в реальной системе.

По требованиям стандарта ATX отклонение не должно превышать 5%, таким образом, норма для линии +12 В лежит в пределах 11.4-12.6 В.

Стабильность напряжений на очень хорошем уровне, отклонения во всем диапазоне не более 2%. Это просто великолепный результат. Данная модель без проблем способна обеспечить стабильным питанием процессор и одну или две видеокарты.

КПД «золотого» блока питания очень высокий, максимальный показатель на мощности 300-350 Вт. Он точно вписывается в стандарт, предусмотренный сертификатом 80 PLUS Gold: 92% при 50% нагрузки. И не опускается ниже 86% при минимальных и максимальных нагрузках.

Защита без проблем срабатывает на всех линиях.

Упаковка и комплектация

Блок питания поставляется в обычной коробке из плотного картона. В оформлении используется черный фон и бронзовые вставки, символизирующие сертификат Bronze. На лицевой стороне расположеноизображение самого блока питания с черными глянцевыми вставками, придающими емуобъем. Также здесь указанонаименованиемодели, присутствует значок сертификата и три пиктограммы: модульные кабели, японские конденсаторы и шарикоподшипник.

На обратной стороне коробки расположеныдополнительные пиктограммы: виды защиты, умный контроль вращения вентилятора и 2013 ErP. Здесь же находится таблица нагрузочных характеристик и перечисление количества кабелей и разъемов.

На торце коробки перечислены технические характеристики, а наднедана краткая спецификация на нескольких языках, в том числе и на русском.

Внутри коробки под отдельной картонной крышкой находится отсек с кабелями. Блок питания бережно упакован в прокладки из вспененного полиуретана.

В комплекте кроме самого блока питания и съемных кабелей есть тканевый мешок для проводов, четыре многоразовыестяжки на липучках, винты для крепления и инструкция по установке. Комплект поставки неожиданно впечатляющий, все то же самое мы видели и у старшей модели Gigabyte G750H с сертификатом 80 PLUS Gold,

Все кабели, кроме сетевого, плоские и довольно мягкие. Всего шесть съемных кабелей. Есть небольшие расхождения с описанием на коробке и на официальном сайте: кабелей со штекерами SATA в комплекте два по три колодки, а не два с двумя и один с тремя колодками. Но и шести штекеров вполне достаточно, длины проводов хватит для любого корпуса. Неотсоединяемые кабели также плоские, для удобства они разделены на два шлейфа.

Все разборные колодки на кабелях, кроме PCI-E, соединяются на защелках, что довольно редко встречается в этом ценовом сегменте.

Спецификация

При взгляде на сухие цифры спецификации создается впечатление, что VTE 600W принципиально отличается от серий STE и STX только наличием «бронзового» сертификата 80PLUS, нона самом делев схемотехническом плане изменения существенные.

• P/N: CGR BS-600;
• Модель: VTE 600W;
• Номинальная мощность: 600 Вт;
• Цвет: черный;
• PFC: Active;
• Модульная система кабелей: нет;
• Коннекторы: 24-pin — 1 шт., CPU 8-pin — 1 шт., MOLEX4-pin — 2 шт., SATA — 6 шт., PCI-E 8-pin — 2 шт.;
• Входной ток: до 10 / 6 А;
• Входное напряжение: 100 В — 240 В переменного тока с частотой 50/60 Гц;
• Эффективность: 80PLUS Bronze;
• Защита: OVP, UVP, SCP, OCP, OPP;
• Система охлаждения: тихий 120-мм вентилятор с контролем оборотов в зависимости от температуры;
• Рабочая температура окружающей среды: от +10 до +40 градусов Цельсия при относительной влажности до 85%;
• Размеры без кабелей (Ш / В / Д): 150 мм x 140 мм x 86 мм;
• Срок гарантии: 1 год.

Официальная страничка: http://www.cougar-gaming.ru/.

Таблица с информацией о максимально допустимой нагрузке по основным линиям питания:

Максимальная мощность Cougar VTE 600W — 600 Вт, при этом заявлено, что блок питания способен выдать мощность по линии +12 В до 540 Вт, а в совокупности по +3,3 В и +5 В — до 150 Вт.

В детализации по предельному току нагрузки:

• по линии +12 В до 45 А;
• по линии +5 В до 20 А;
• по линии +3,3 В до 16 А;
• по линии +5vsb до 2,5 А;
• по линии -12 В до 0,3 А.

Заключение

У блока питания Gigabyte G750H отличная стабилизация напряжений, КПД полностью вписывается в стандарт 80 PLUS Gold. Радует практически бесшумная система охлаждения. Модульная конструкция плоских и мягких кабелей добавляет удобства при их укладке и сборке компьютера. У блока питания вполне доступная цена среди идентичных конкурентов. Нет претензий к сборке и исполнению. Если мощность в 750 Вт будет востребована, то мы можем однозначно рекомендовать протестированный блок питания от Gigabyte к установке в производительную игровую или рабочую систему.

• Современная схемотехника и качественные компоненты;
• Высокая нагрузочная способность;
• Стабильность выходных напряжений;
• Очень тихая работа;
• Модульная конструкция кабелей;
• Качественная сборка;
• Достаточное количество разъемов;
• Эффективность 80 Plus Gold;
• Все виды защиты;
• Возможность подключения двух графических адаптеров;
• Комплектация;
• Доступная цена.

750W, AFPC, вентилятор 140×140 мм, cертификат 80 PLUS Gold, отстегивающиеся кабели

Гарантия 12 мес. В сервисном центре компании X-ComПри предъявлении документа о покупке

Старая цена: 7 009 руб.

Заключение

Блок питания EVGA G5 SuperNOVA является сбалансированной моделью в качественном исполнении. Собран на основе надежных и эффективных комплектующих по современной схемотехнике.

В тестах демонстрируются стабильные напряжения и высокий уровень КПД. Вентилятор на гидродинамическом подшипнике может работать в двух режимах: активном и полупассивном. Немного разочаровал уровень шума на максимальной нагрузке, но в реальном использовании такая нагрузка возможна только на производительном ПК с двумя видеокартами и разогнанном топовом процессоре, шум от охлаждения которых и так будет высоким.

Полностью модульная система с хорошим набором коннекторов и комбинаций кабелей.

Цена вполне типична для подобных решений, можем рекомендовать к покупке, если, конечно, найдете данную модель в продаже.

Плюсы:

• Качественная и аккуратная сборка;
• Полностью модульная система кабелей с хорошим набором коннекторов;
• Стабильные напряжения под нагрузкой, отклонения до 1%;
• Высокий уровень КПД;
• Применение современной схемотехники на основе качественных комплектующих;
• Только японские конденсаторы;
• Все виды защиты;
• Два кабеля 8-пин питания CPU;
• Вентилятор на гидродинамическом подшипнике;
• Полупассивный и активный режимы работы вентилятора;
• Конкурентоспособная стоимость;
• Гарантия 10 лет.

Может не понравиться:

• Шум при максимальной нагрузке;
• Неплоское исполнение кабелей;
• Отсутствие RGB-подсветки.

Минусы:

Редко встречается в российской рознице.
