Спецификация
- P/N: ERF650AWT;
- Модель: Enermax Revolution D.F. 650W;
- Тип: ATX 12V v2.4 и EPS12V;
- Максимальная выходная мощность: 650 Вт;
- Цвет корпуса: черный;
- Размеры (Ш/В/Д): 150 х 86 x 160 мм;
- Коррекция фактора мощности (PFC): активная (APFC);
- Входной ток: максимум 10 А;
- Входное напряжение: 100 В — 240 В переменного тока с частотой 50/60 Гц;
- Рабочая температура: от 0 до +50 градусов Цельсия;
- Влажность при эксплуатации: от 20% до 90%, без конденсации;
- Система охлаждения: 139-мм вентилятор с подшипником Twister Bearing;
- Эффективность: 80 PLUS Gold при входном напряжении 115 В;
- Среднее время безотказной работы: минимум 100 000 часов;
- Защита: SCP, OVP, UVP, OCP, OTP, OPP, SIP;
- Вес: 2,67 кг;
- Срок гарантии: 5 лет.
Официальная страничка: https://www.enermaxeu.com.
Типично для современных блоков питания основное внимание отводится линии +12 В, по которой возможна нагрузка до полного номинала в 650 Вт. Более того, допускаются кратковременные пики в течение 60 секунд до 825 Вт! Это уже говорит о хорошей элементной базе с немалым запасом надежности.
За, против, вердикт
По итогам разборки и тестирования CoolerMaster MWE Bronze V2 650 Вт оставил двоякие впечатления. С одной стороны, с ценником около $65 он получил вентилятор на гидродинамическом подшипнике, DC-DC преобразователь, что в этом ценовом сегменте очень весомый плюс, а также неплохие электрические характеристики и действительно качественные кабели с сечением 18 AWG, а на питание видеокарт и вовсе 16 AWG. Также он может похвастаться 5-летним гарантийным сроком и дополнительной термопрокладной для отведения тепла на корпус. Вышеназванные вещи в рамках этого бюджета все вместе одновременно встречаются редко. Однако, нашлось и немало “но”.
В этом ценовом сегменте есть блоки с японскими высокотемпературными конденсаторами, а не тайваньскими обычными. У MWE Bronze V2 есть проблемы с нагревом: температура основного трансформатора близка к 80 градусам – не критично, но всё же многовато. Что хуже, питание на трансформатор почему-то подаётся не через толстые токопроводящие слои текстолита, как это реализуется в добрых 90% случаев, а так, навесным монтажом – «соплей» по простом. Обе жилы заходят в трансформатор в одну точку, припоминаем температуру «транса» и получаем теоретически проблемное местечко.
В полуминусы можно также записать отсутствие защиты типа OCP (перегрузка по отдельным линиям). По-хорошему она должна быть, но перегрузить линии 3,3 В и 5 В ещё нужно умудриться. Все остальные защиты есть, при перегрузке сработает общая защита. Главное, что есть защита на все линии от КЗ.
Относительно первой версии блоки MWE Bronze потеряли полупассивный режим работы вентилятора, что даже к лучшему. В первой версии вентилятор включался с 15% нагрузки – с ~100 ватт. Даже без нагрузки на компьютер вентилятор мог полностью останавливаться только с очень слабыми системами. Попутно сильно поправили ситуацию с нагревом. MWE Bronze V1, судя по обзорам, имел с этим проблемы. В новой версии температуры снизились на 10 градусов. Всё остальное аналогично, включая ценнообразование.
В целом, CoolerMaster MWE Bronze V2 650 Вт – блок не по классу. При чем это “не по классу” работает в обе стороны. Не по классу у него много кабелей, DC-DC, толстые качественные кабели, вентилятор на HDB-подшипнике и многое другое, описанное в первом абзаце и ниже. И также не по классу недостатки. Такие недостатки, которыми даже в блоках с Aliexpress попробуй отыскать. Однозначно не бестселлер, но за свои деньги предложение хорошее.
Хорошо:
- Стабилизация линий питания;
- Основной конденсатор на 560 мкФ при 650 ватт мощности – это достойно;
- Неплохая элементная база в целом;
- 5 лет гарантии;
- Поддержка широкого диапазона входящего напряжения;
- Вентилятор на гидродинамическом подшипнике;
- Качественные, толстые, длинные кабели ленточного типа;
- Хорошие электрические характеристики;
- Есть почти все защиты (кроме OCP);
- Два EPS/ATX12V, четыре PCI-E Power;
- Привлекательная цена.
Не хорошо:
- Уровень шума высоковат;
- Половину платы забыли отмыть от флюса;
- Нагрев основного трансформатора до 80 градусов;
- Провод к основному трансформатору идёт «соплёй».
По страницам
Какой лучше выбрать
С одной стороны, чем выше класс сертификата выбранного блока питания, тем лучше – меньше потребление, меньше оплата за электроэнергию. Перед покупкой надо произвести несложные расчеты. Пусть имеется блок питания 700 ватт класса 80 Plus Titanium. Его КПД при нагрузке 50% равен 0,94. Для такого же источника низшего уровня сертификации n=0,8. При половинной загрузке до потребителя дойдет 350 ватт. В первом случае потребление от сети составит 350/0,94=372 ватт, за час придется оплатить, соответственно, 0,372 кВт*часа. Во втором случае получатся цифры 437 ватт и 0,437 кВт*ч. Пусть компьютер работает под средней загрузкой БП 0,5 от максимума 8 часов в день 300 дней в году (достаточно серьезный режим эксплуатации). В год получится 2400 часов, блок топ-уровня потребит 2400*0,372=892 кВт*ч. БП более бюджетного класса в тех же условиях потребит 2400*0,437=1050 кВт*ч. Разница составит 158 кВт*ч. Если взять стоимость киловатт*часа для населения 3,8 рубля (цена может быть разной от региона к региону!), то продвинутый источник поможет сэкономить около 600 рублей.
Сумма выглядит значительной, но надо учесть разницу в стоимости устройств. Так, источник бюджетного класса обойдется в сумму около 3000 рублей, а уровня Titanium – не менее 21000 (скорее всего, дороже). Разница составит 18000 рублей, и период окупаемости составит 30 лет. Если БП и прослужит столько времени, он к концу срока (а скорее, к середине) безнадежно устареет. Конечно, надо учитывать и тот факт, что БП уровня Люкс выпускают передовые фирмы, и надежность их выше. Но все равно, целесообразность покупки такого БП для домашнего пользования весьма сомнительна. Для уровней, например, 80 Plus gold и 80 Plus bronze разница в стоимости будет меньше, но меньшей будет и экономия.
БП с маркировкой 80+ bronze.
Такие устройства, скорее, рационально покупать на серьезные серверы и производственные вычислительные системы, где эксплуатируется сразу много компьютеров и срок окупаемости может быть реальным. С другой стороны, приобретать для домашнего ПК блок питания ниже 80 plus также нерационально. Есть вероятность, что их изготовил неизвестный производитель, который не утруждает себя вопросами сертификации. Такой БП подведет в любой момент, да и его электропотребление может стать серьезной нагрузкой на кошелек пользователя.
В завершении рекомендуем к просмотру серию тематических видеороликов.
Кабели

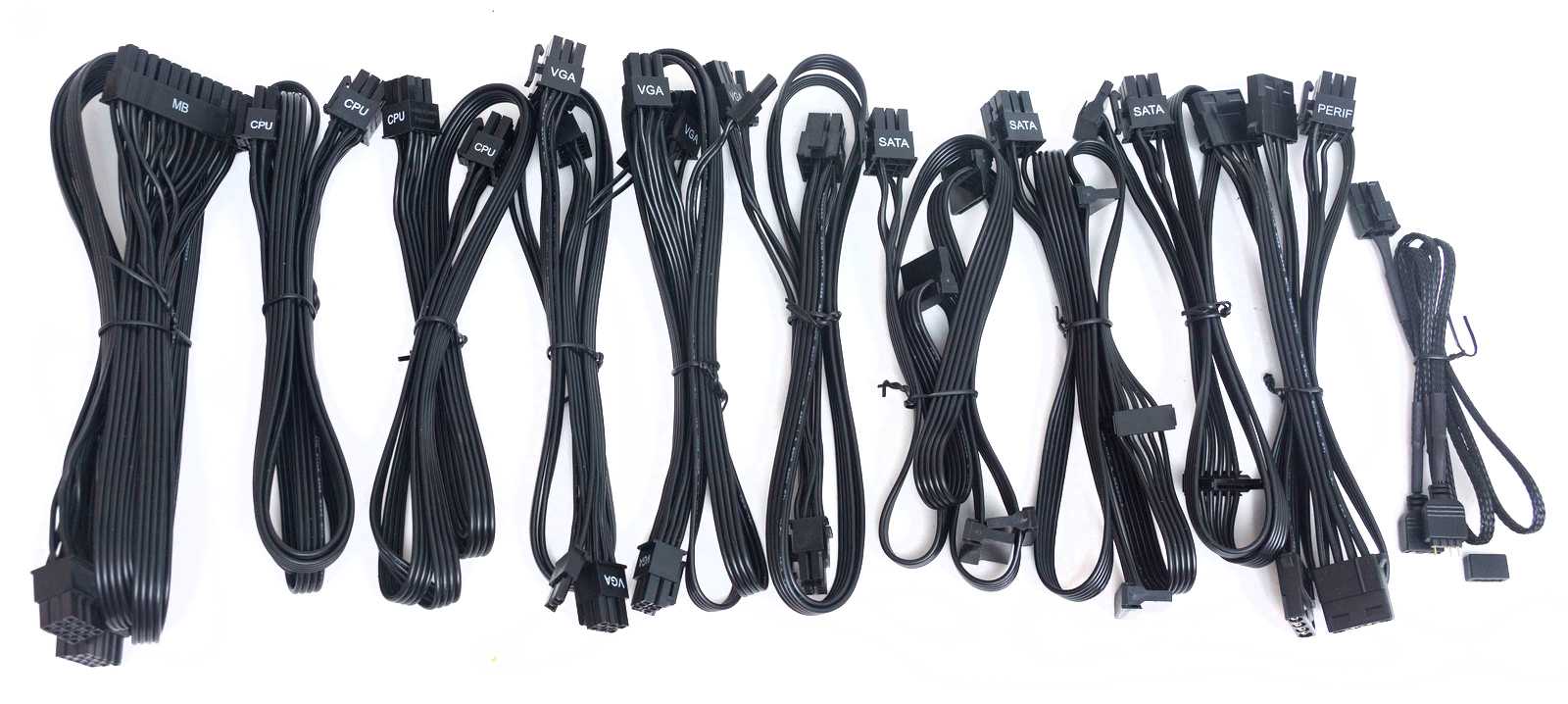

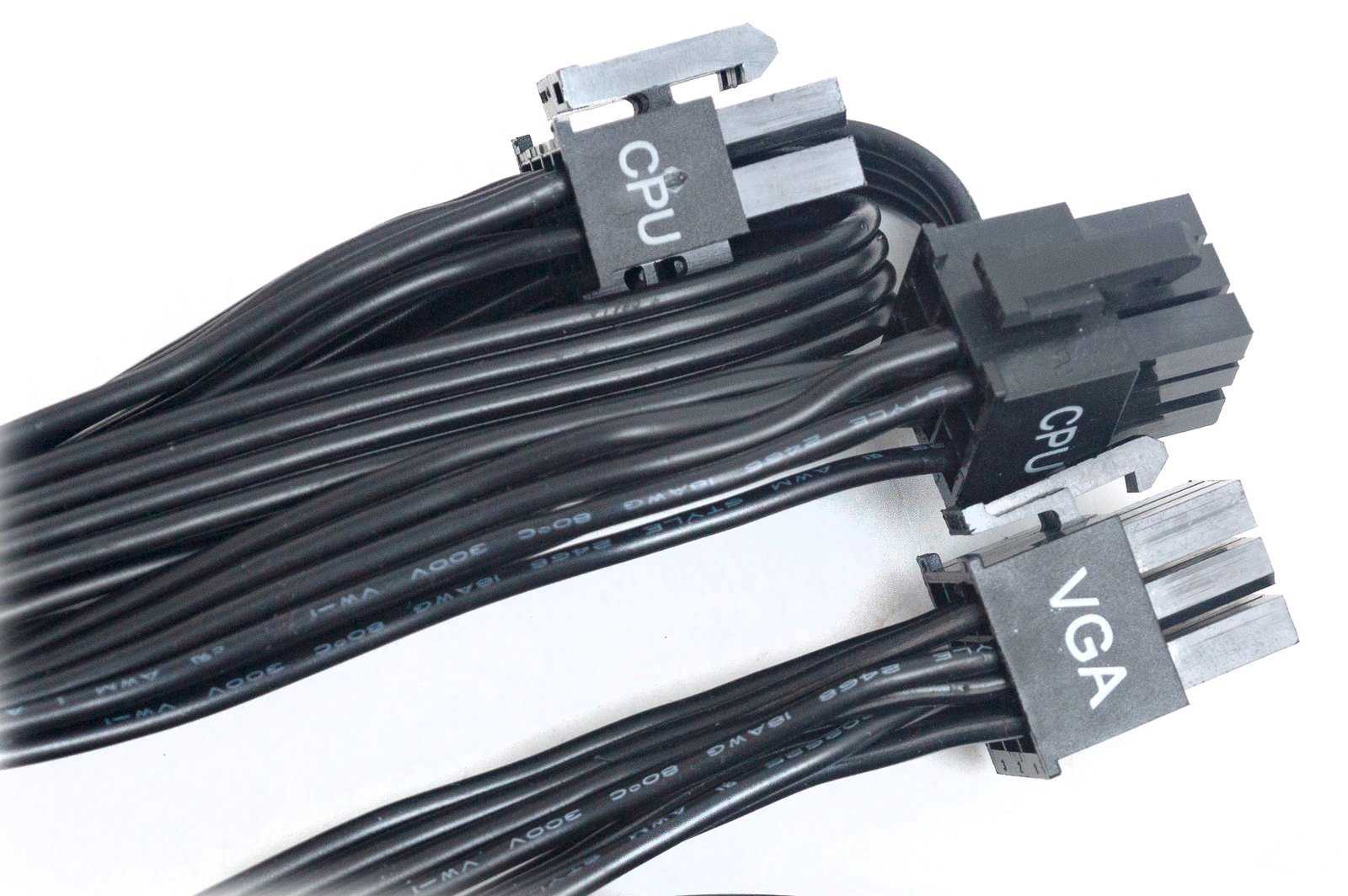

Всего в комплекте 11 модульных кабелей и сетевой шнур. Все кабели в плоском исполнении из черных проводов калибром 18 AWG.
- Основной 20+4-пин кабель: 60 см;
- Два кабеля питания CPU 4+4-пин: 70 см;
- Три кабеля PCI-E с двумя разъемами 6+2-пин на каждом: 55+15 см.
- Один кабель SATA на четыре разъема: 55+13+13+13 см;
- Один кабель SATA на три разъема: 55+13+13 см;
- Один кабель SATA на два разъема: 55+13 см;
- Один кабель Molex 4-пин: 55+15+15+15 см;
- Один кабель в нейлоновой оплетке 3-пин для синхронизации подсветки с материнской платой.
Кабели достаточно мягкие. Все, кроме основного, оснащены универсальными 9-контактными колодками для подключения к БП. Разъемы подписаны белой краской.
Схемотехника

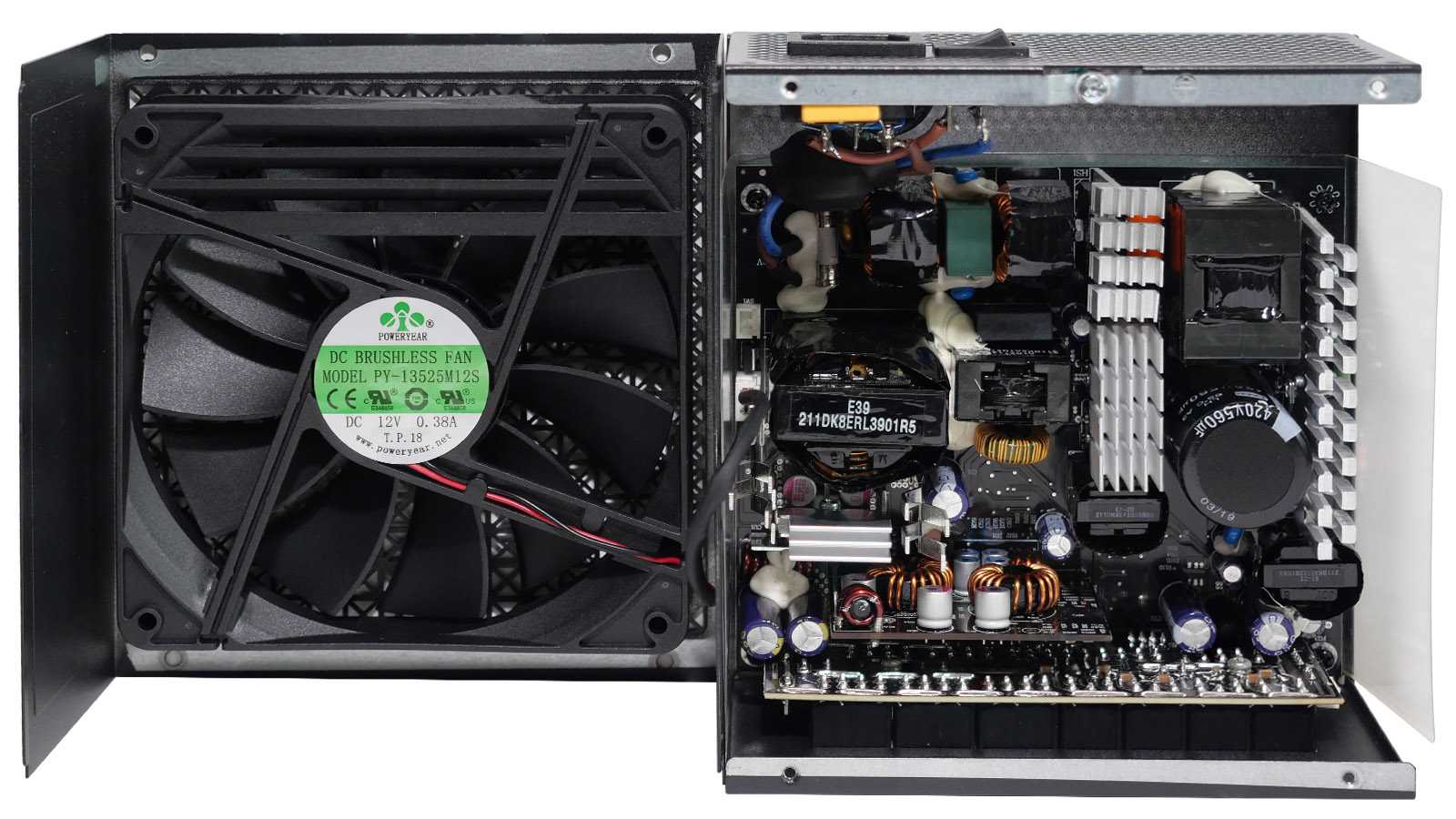

Разбор корпуса блока питания лёгкий, вся конструкция скреплена всего четырьмя винтами. Но один из них опломбирован гарантийной наклейкой производителя. Учитывая десятилетнюю гарантию, нарушать её не стоит. При периодической чистке от пыли лучше ограничиться аккуратной продувкой баллончиками со сжатым воздухом или компрессором.
Схемотехника блока питания отвечает современным веяниям. В основе лежит полномостовая топология c резонансным преобразованием LLC и DC-DC-преобразователями. По компоновке платы не угадывается почерк известных OEM-изготовителей, с большой долей вероятности производство осуществляется самой ABKO.
Размещение компонентов внутри аккуратное и без излишнего нагромождения. Силовые элементы преобразователя линии +12 В вынесены на обратную сторону платы. DC-DC-конвертеры линий +3,3 В и +5 В размещены на отдельной вспомогательной плате.

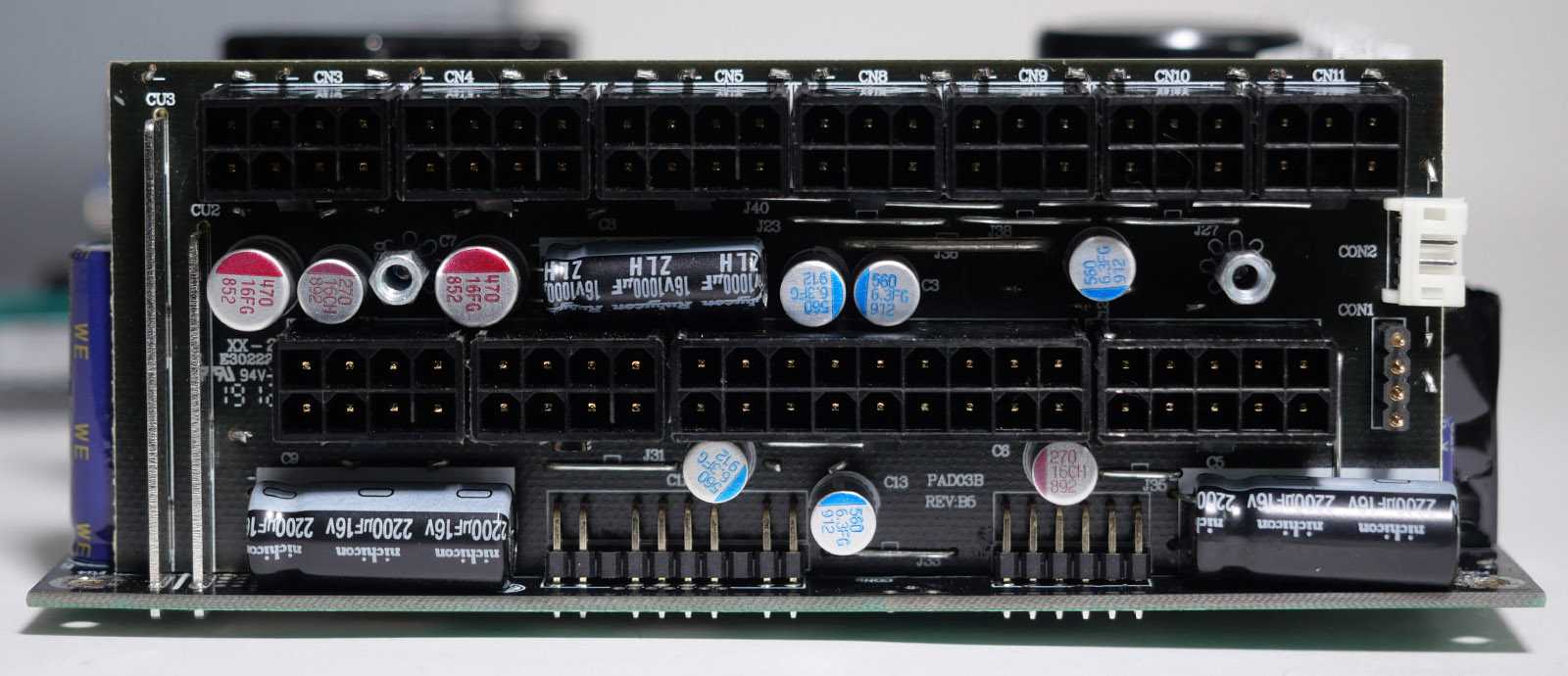

В выходных цепях отсутствуют кабельные соединения и плата модульных разъемов напрямую впаяна в основную, что положительно сказывается на свободном движении охлаждающего воздушного потока внутри БП. Выходные разъёмы дополнены фильтрующими конденсаторами — «классическими электролитами» Nichicon и твердотельными.

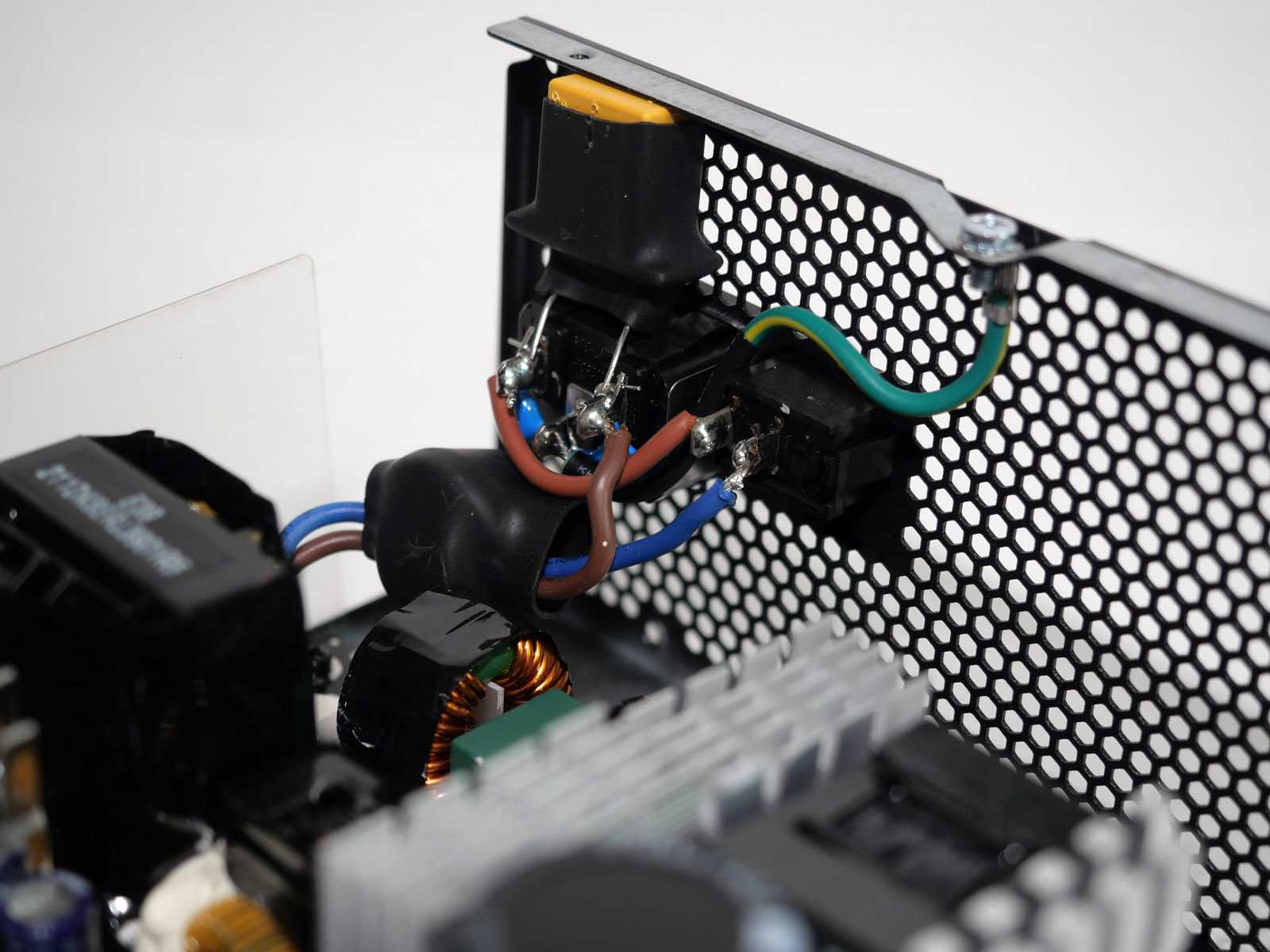

Фильтр электромагнитных помех и входные защитные цепи полноценные, без экономии. В схеме распаяны, в том числе, варистор и плавкий предохранитель.

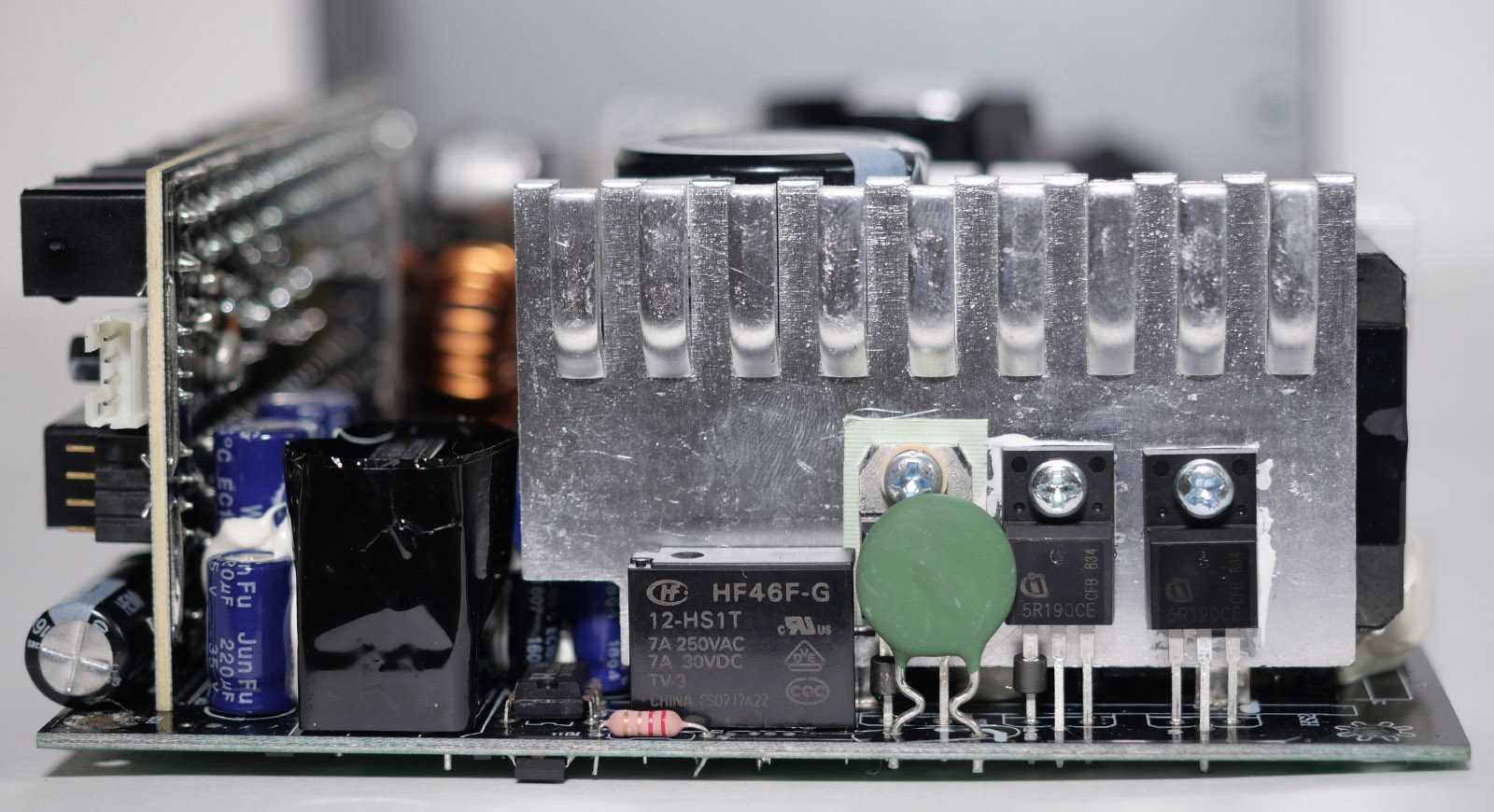

Выпрямительная диодная сборка представлена двумя «GBU»-шками, охлаждаемыми одним радиатором. Точную маркировку мешают рассмотреть другие близко расположенные элементы.
Элементы активного корректора мощности (диод и два полевых MOSFET-транзистора Infineon 5R190CE) охлаждаются отдельным радиатором. В качестве контроллера APFC применен Champion CM6500UNX, распаянный с обратной стороны платы. В схеме реализована защита от скачкообразного всплеска тока заряда высоковольтного конденсатора после непредвиденного кратковременного пропадания входного напряжения. Используется термистор и реле HF46F-G. Это — плюс, в дешёвых БП на этом часто экономят.

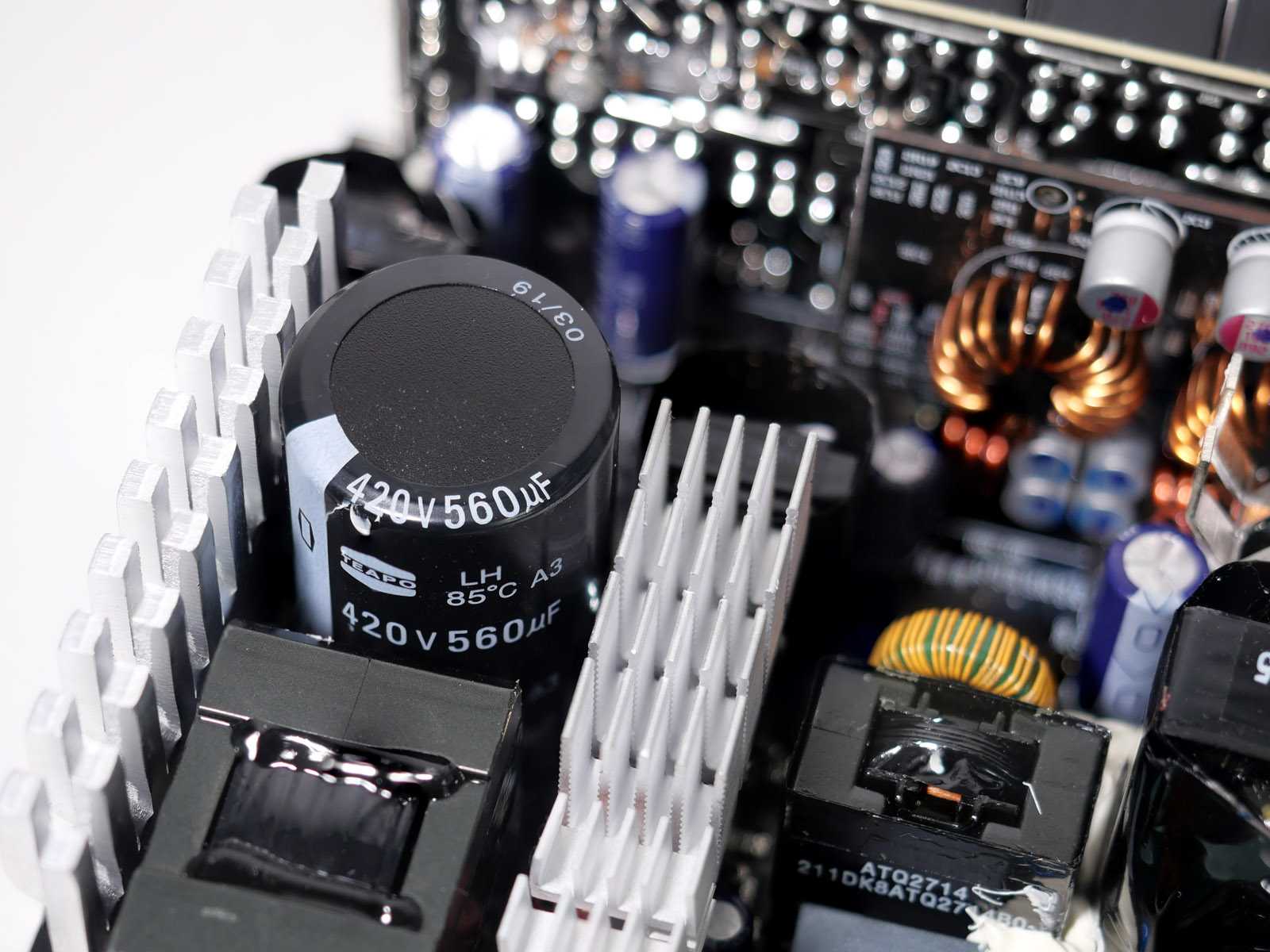

Установленный высоковольтный электролитический конденсатор — Teapo серии LH с рабочей температурой до 85 °C. Его ёмкости в 560 uF достаточно для обеспечения заявленных характеристик БП.

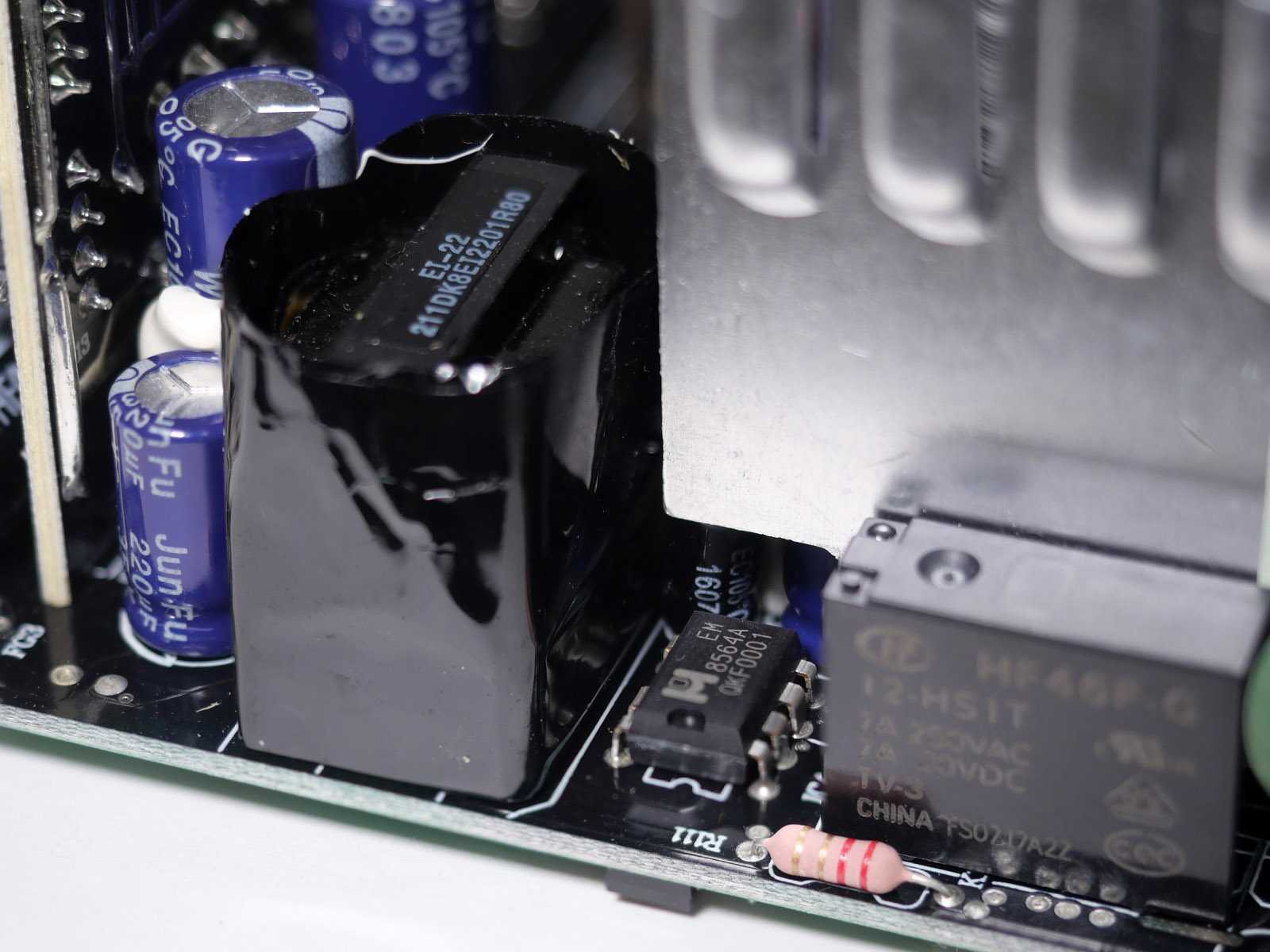

ШИМ-контроллер цепи дежурного питания +5VSB — EM8564A. Рядом применены электролитические конденсаторы производства JunFu, которые хоть и рассчитаны на работу при температуре до 105 °C, но сам бренд не имеет заработанного авторитета с точки зрения качества. Учитывая, что дежурные +5 В в современных ПК эксплуатируются достаточно активно элементами подсветки материнских плат и USB-портами, выделенными для зарядки мобильных устройств, хотелось бы видеть в этой части цепи конденсаторы более именитых брендов.
В основе БП применён резонансный преобразователь с полным мостом (Full Bridge), ключами которого выступают четыре транзистора Magna Chip MDF13N50B, охлаждаемые отдельным радиатором.

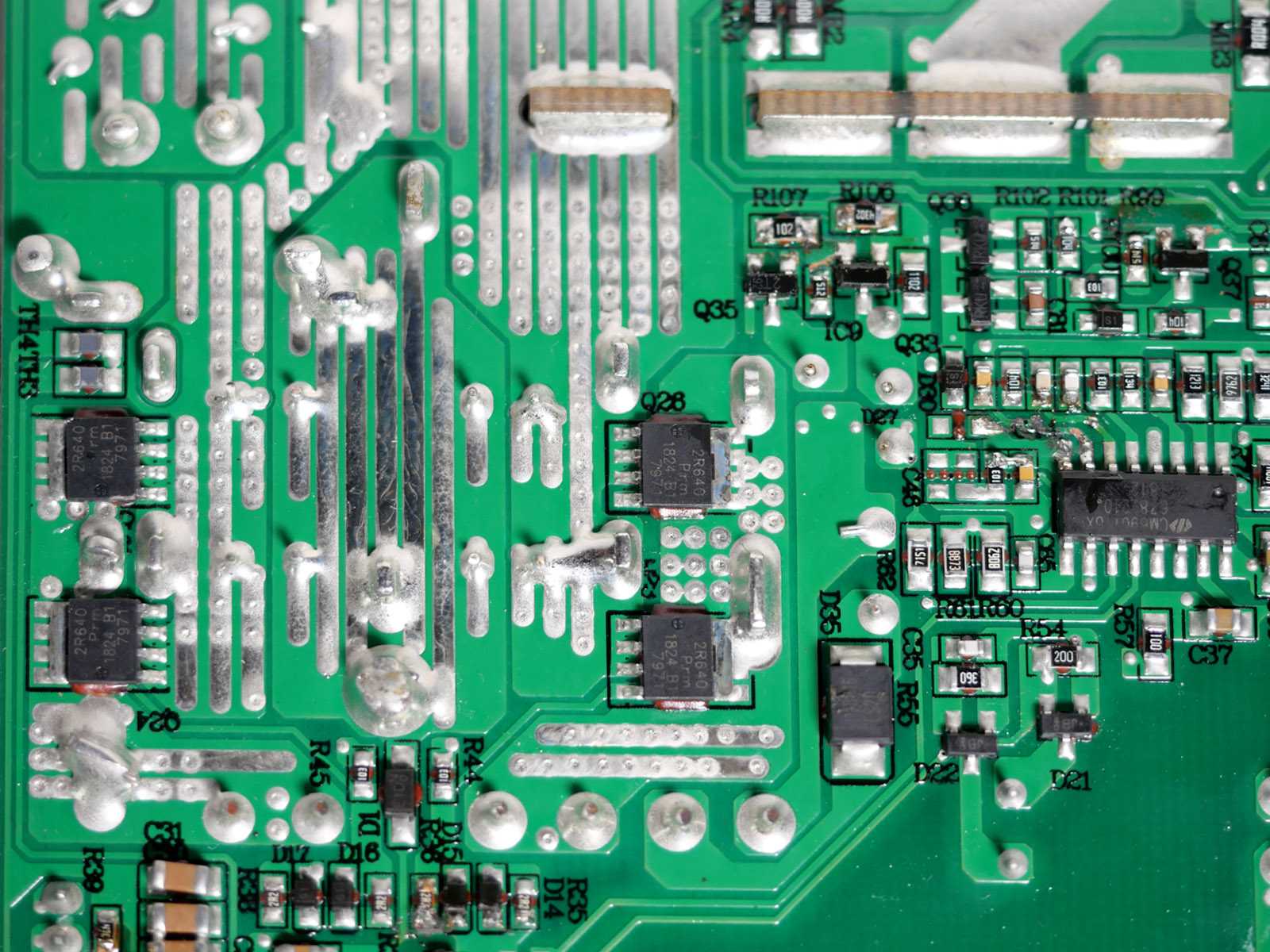

Четыре транзистора 2R640 (Nexperia PSMN2R6-40YS) преобразователя линии +12 В вынесены на обратную сторону платы. Их охлаждение обеспечивают тонкие вертикальные радиаторы с лицевой стороны печатной платы.
LLC-контроллер также распаян на обратной стороне платы — это CM6901T6X.

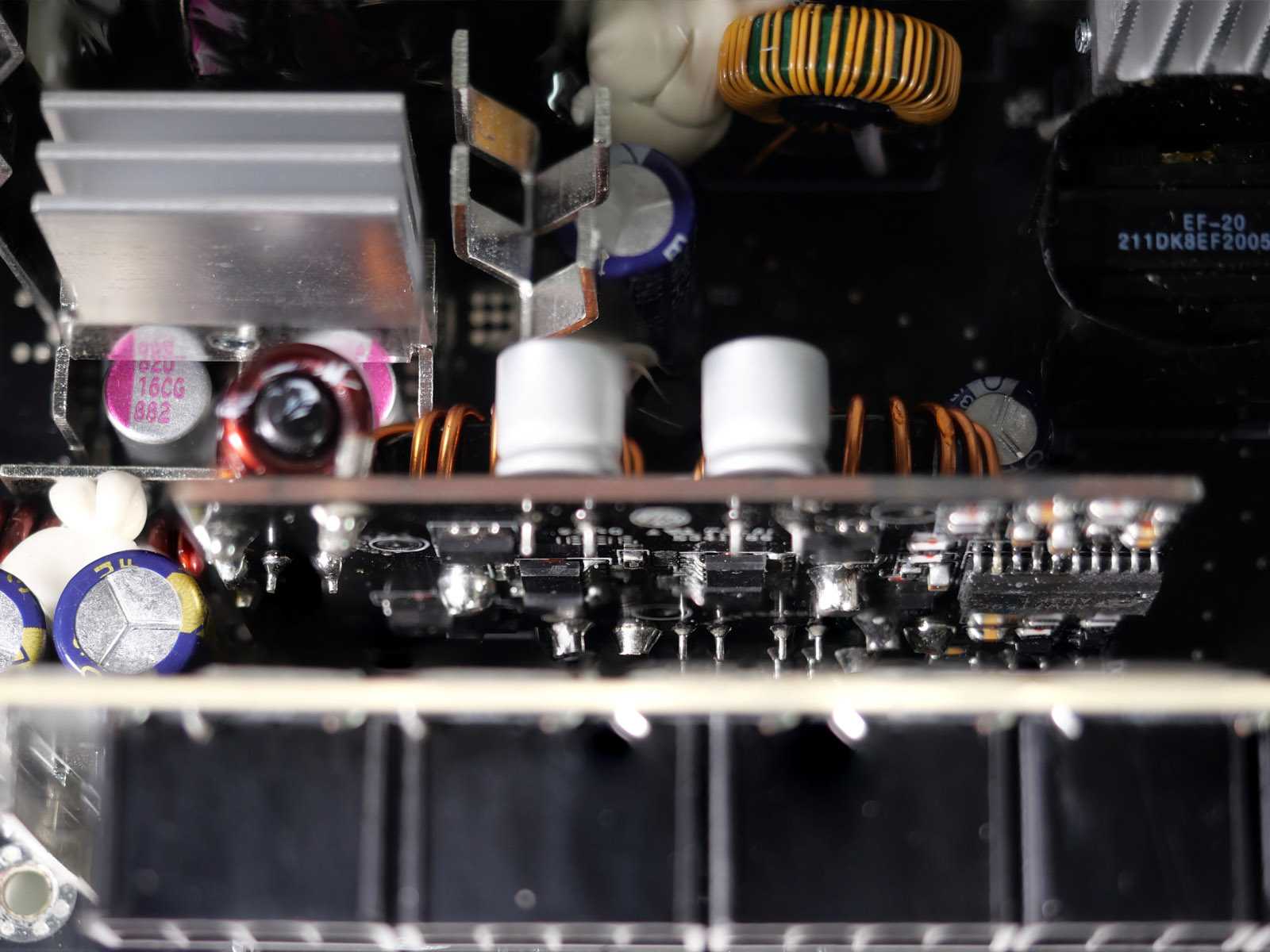

Элементы DC-DC-конвертеров линий +3,3 В и +5 В размещены на одной вертикальной плате. Близкое расположение к плате модульных разъёмов с трудом позволяет разглядеть маркировку элементов. Используется ШИМ-контроллер APW71590 и транзисторы 4D030L (Nexperia PSMN4R0-30YLD).
По информации от производителя в блоке питания реализован полный набор защит:
- OTP — от перегрева;
- SCP — от короткого замыкания;
- OVP — от повышенного напряжения;
- UVP — от пониженного напряжения;
- OPP — от перегрузки по мощности;
- OCP — от перегрузки по току каждого канала.

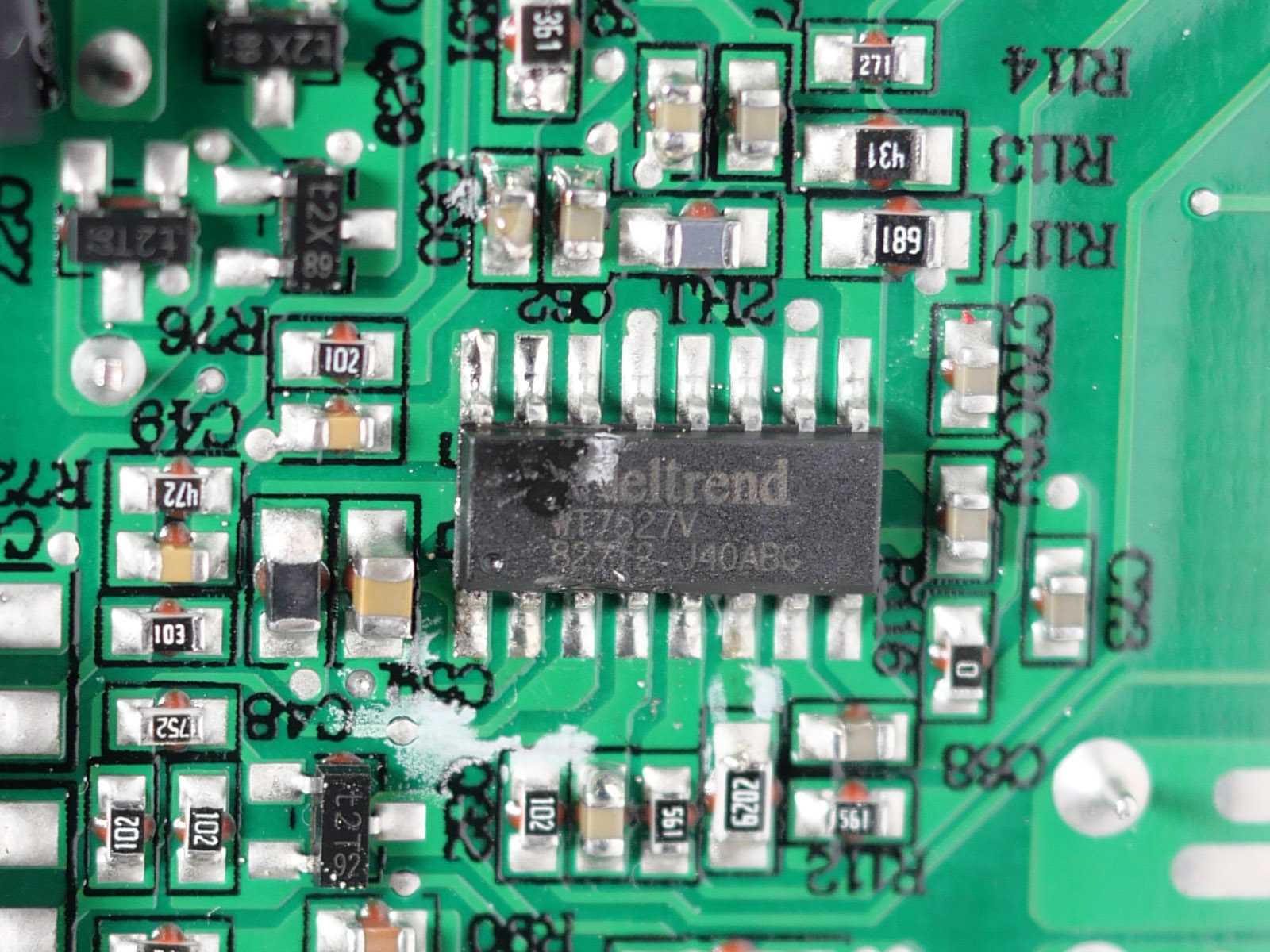

Weltrend WT7527V
Упаковка и комплектация
Блок питания поставляется в цветной глянцевой коробке из плотного картона. На лицевой стороне расположено название модели, фотография самого изделия, а также указание сертификата и возможностей подсветки.
С обратной стороны и на гранях присутствует вся необходимая информация о спецификации модели и её особенностей. Упаковка очень информативная.

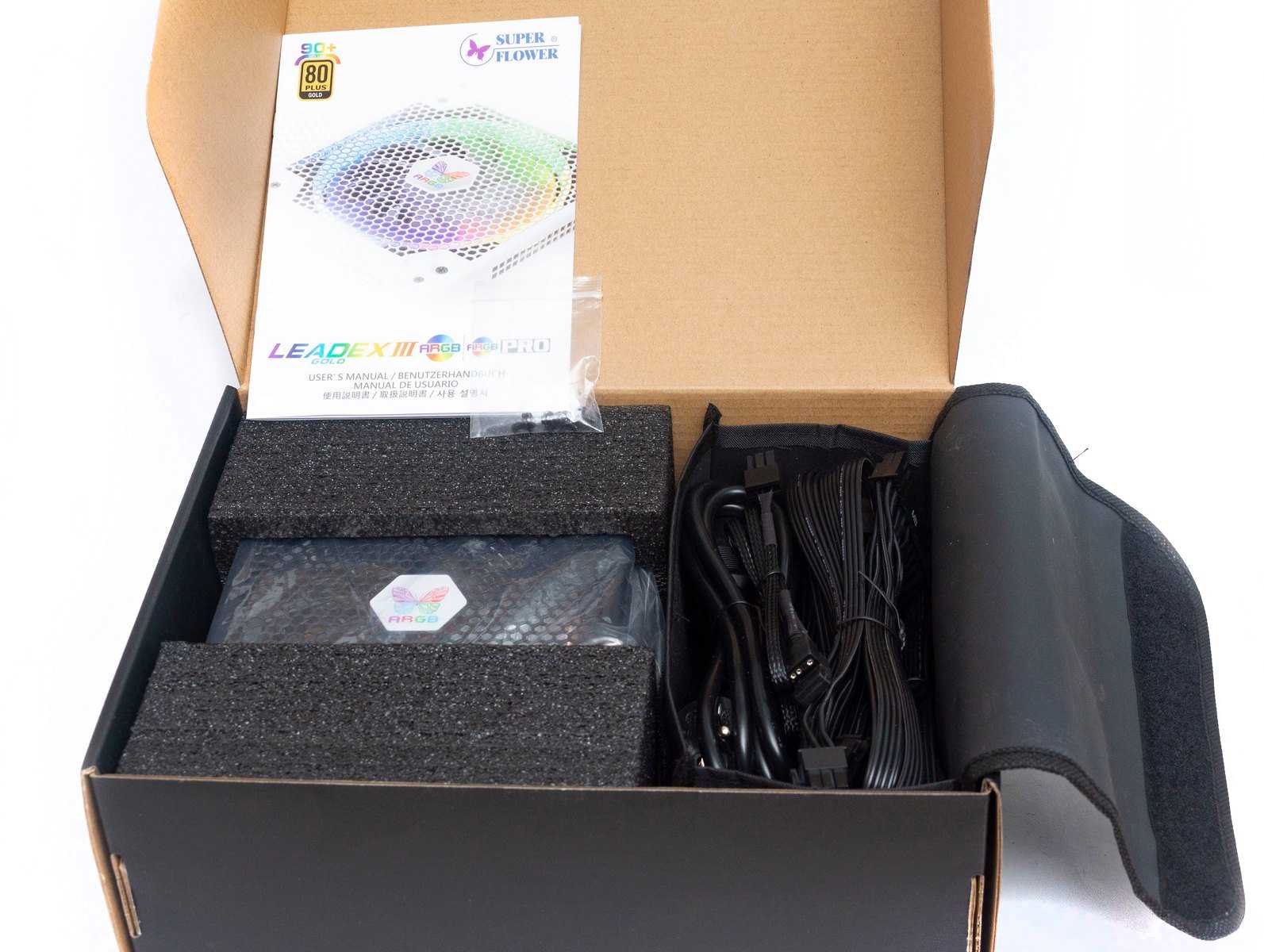

Сам блок питания запакован в целлофан и зафиксирован демпферами из полиуретана. Все комплектные кабели упакованы в тканевом мешке с клапаном на липучке.
Также в комплект входят винты крепления и подробная красочная инструкция для пользователя.

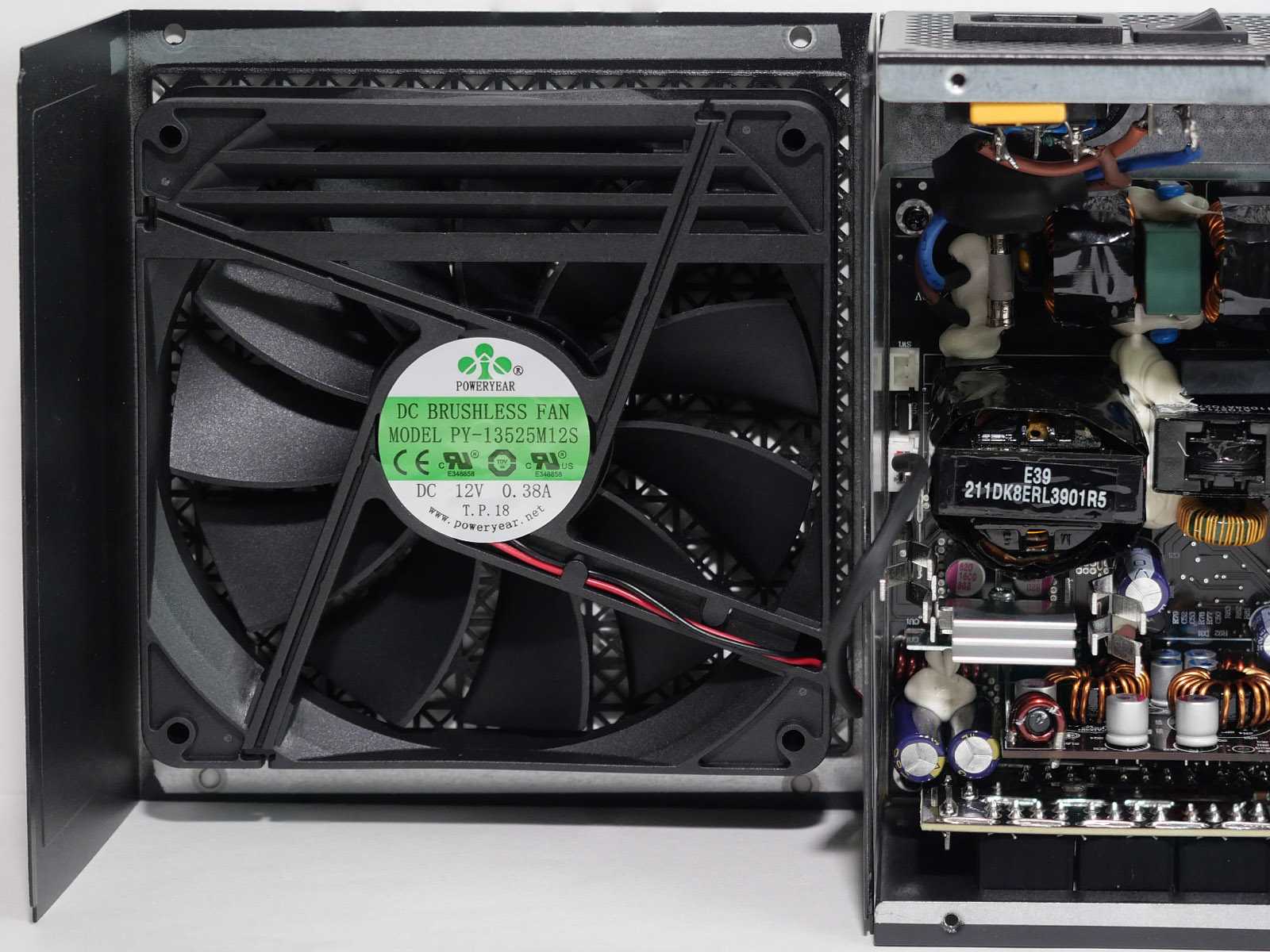

Охлаждение и уровень шума
Класс шумности и точные цифры в дБа производитель не указывает в спецификации, ограничиваясь фразой об экстремально низких значениях. Достигается это применением достаточно тихого вентилятора 135 x 135 x 25 мм Poweryear PY-13525M12S на втулке скольжения и его полупассивной работой. Большую часть времени он простаивает. Странно, что производитель об этом нигде не упоминает, и это может ввести в панику неопытных владельцев при первых включениях.
Вентилятор подключен к плате двужильным кабелем, но через трёхконтактный штекер.
Алгоритм включения и остановки завязан только на температуру компонентов БП, привязки к мощности нагрузки нет. В ходе тестов он включался при нагрузках выше 550-600 Вт, когда заметно поднималась температура внутри корпуса. Старт вентилятора плавный, с низких скоростей. Разгон постепенный, пропорциональный росту температуры критичных компонентов. На пограничных значениях можно наблюдать частый запуск вентилятора и его остановку, но на слух это практически не слышно.
Блок питания действительно работает тихо и лишь при нагрузке, близкой к предельной, когда вентилятор набирает максимальную скорость около 1600 оборотов в минуту, его становится отчетливо слышно на фоне других воздушных систем охлаждения в корпусе ПК.

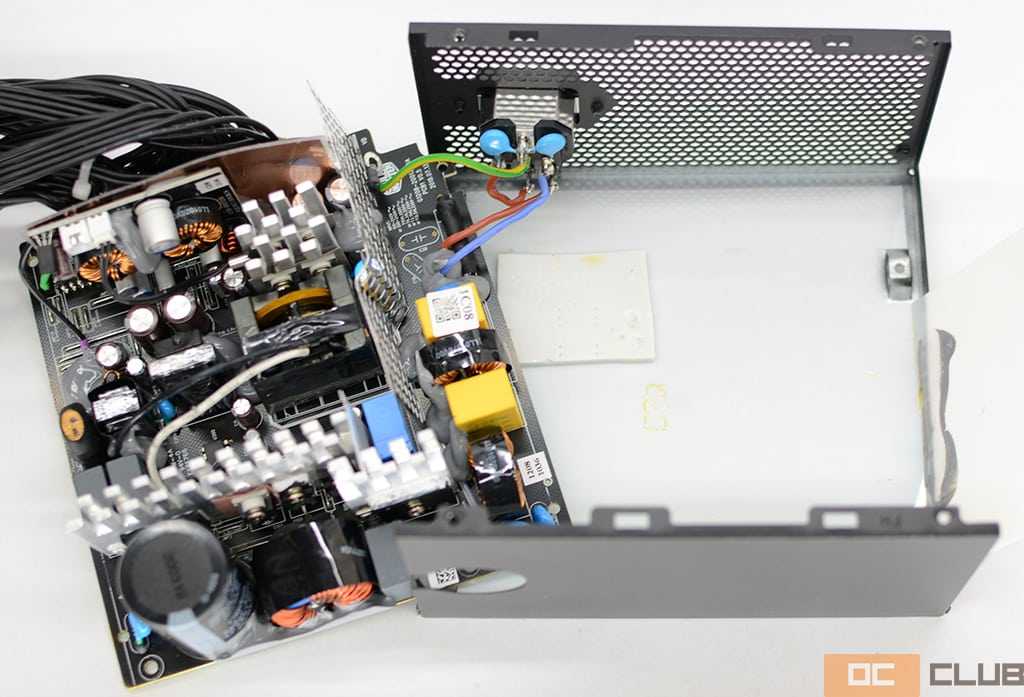

Внутреннее устройство

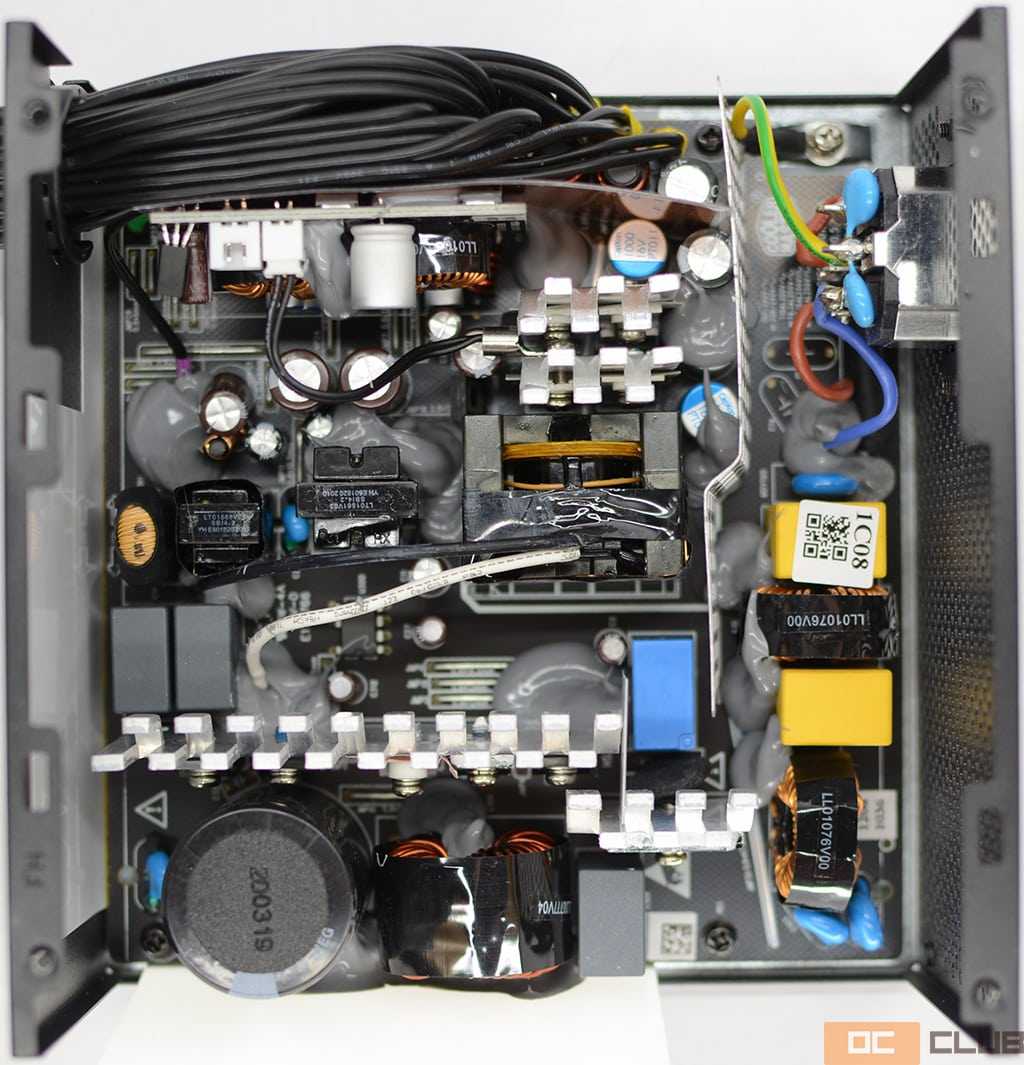

CoolerMaster – один из немногих производителей блоков питания, использующих собственные электрические платформы. В основе модели MWE Bronze V2 650 Вт, как и первых версий, лежит современная топология с LLC-преобразователем и DC-DC конвертером во вторичной цепи.
Компоновка довольно плотная, пустого места не много. Многовато перемычек, на месте которых в идеальном мире должны быть компоненты.
Приятной неожиданностью стала термопрокладка, отводящая тепло от тыльной стороны платы в месте расположения основного трансформатора и радиатора с мосфетами линии 12 В. Главный трансформатор нагревается до 80°С в тяжелых режимах. Так что термопрокладка здесь – это не рудимент, оставшийся после MWE Bronze первой версии с возможностью полной остановки пропеллера, а прямая необходимость.

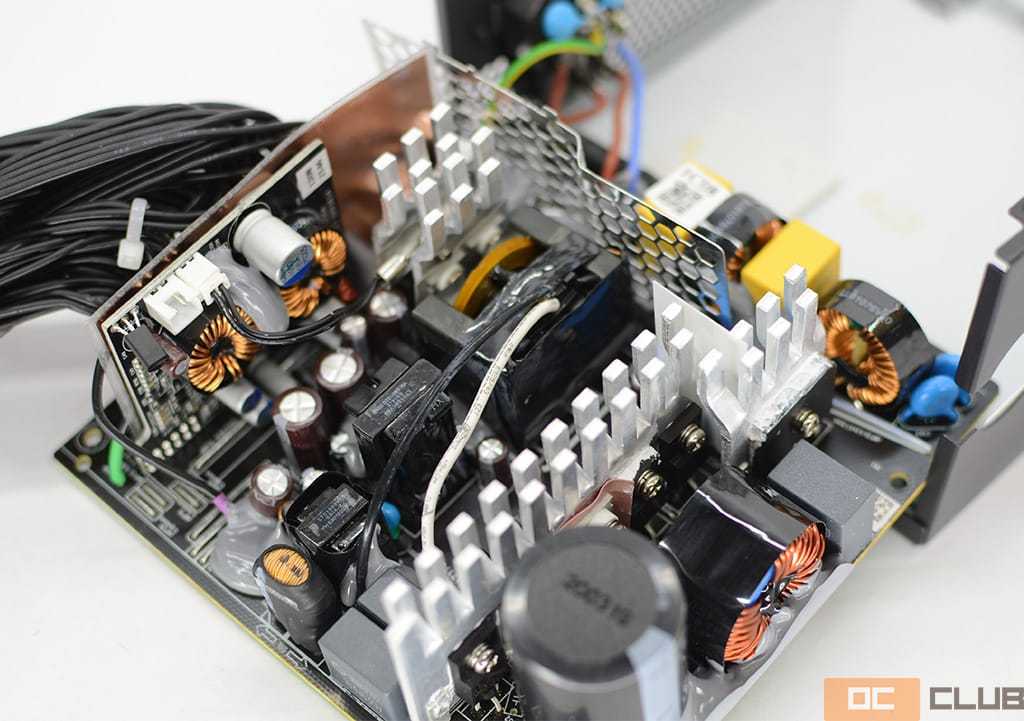

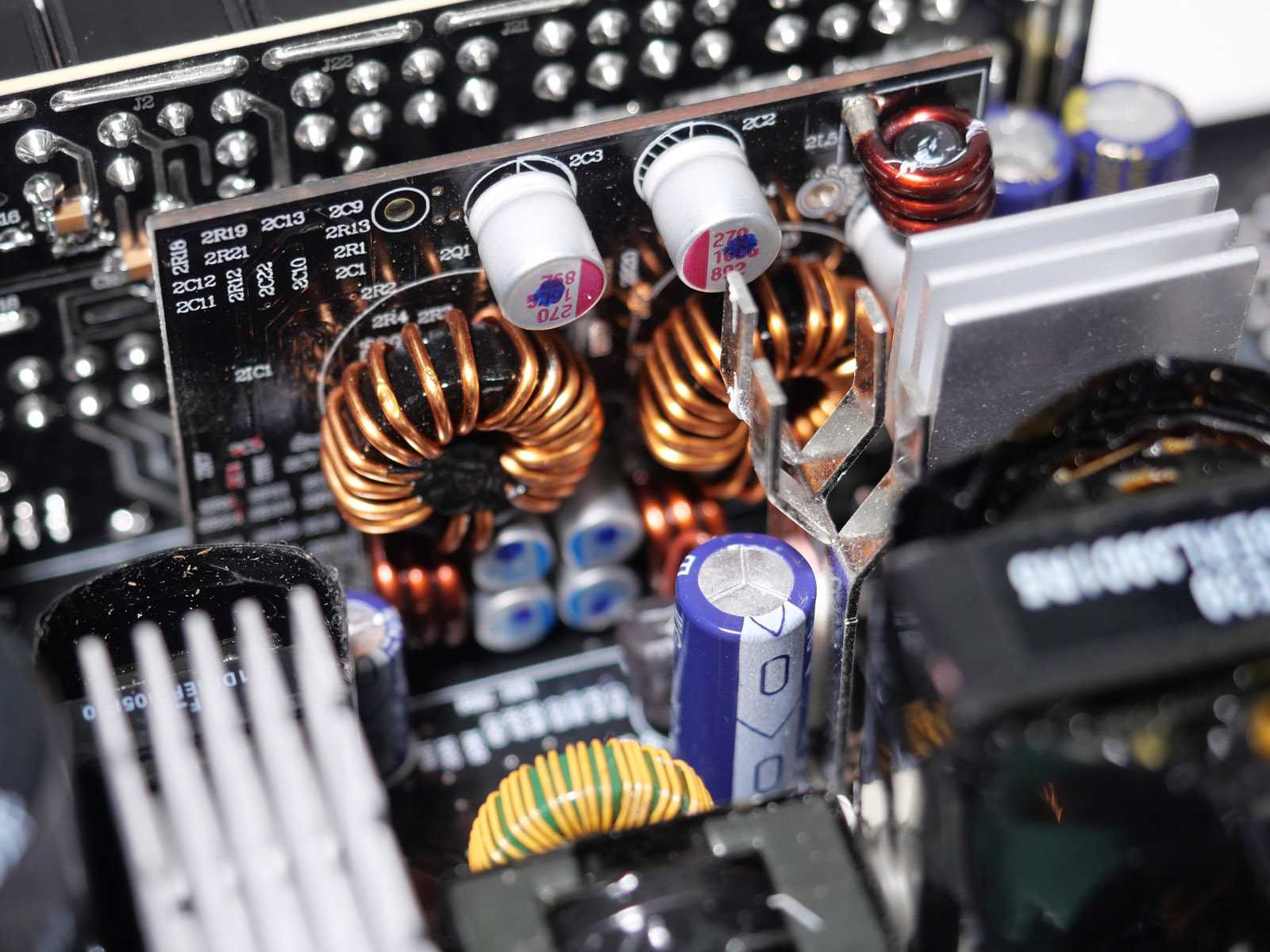

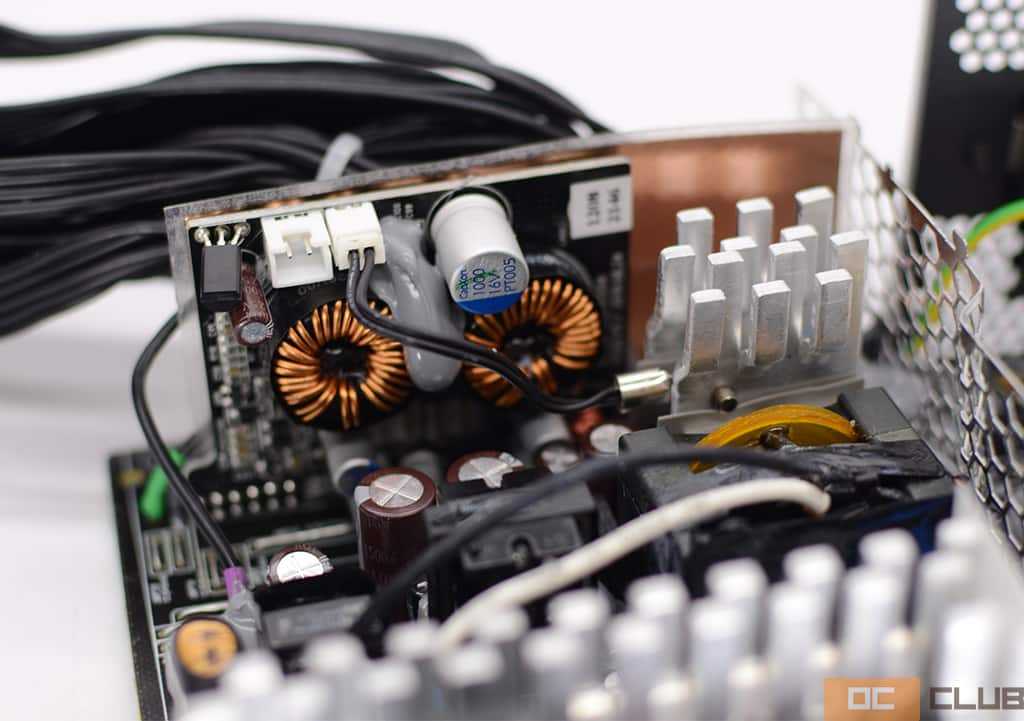

Вся схематика уместилась на основной плате. Дочерняя лишь одна. На ней располагается DC-DC преобразователь, а также логика управления вентилятором и разъём для его подключения. Нетипично выглядит термодатчик на разъёме, прикрученный к одному из радиаторов. Обычно он сделан более скрытно и припаян. Более того, термодатчик в таком виде прямо говорит о зависимости скорости вращения от нагрева, а не от нагрузки.

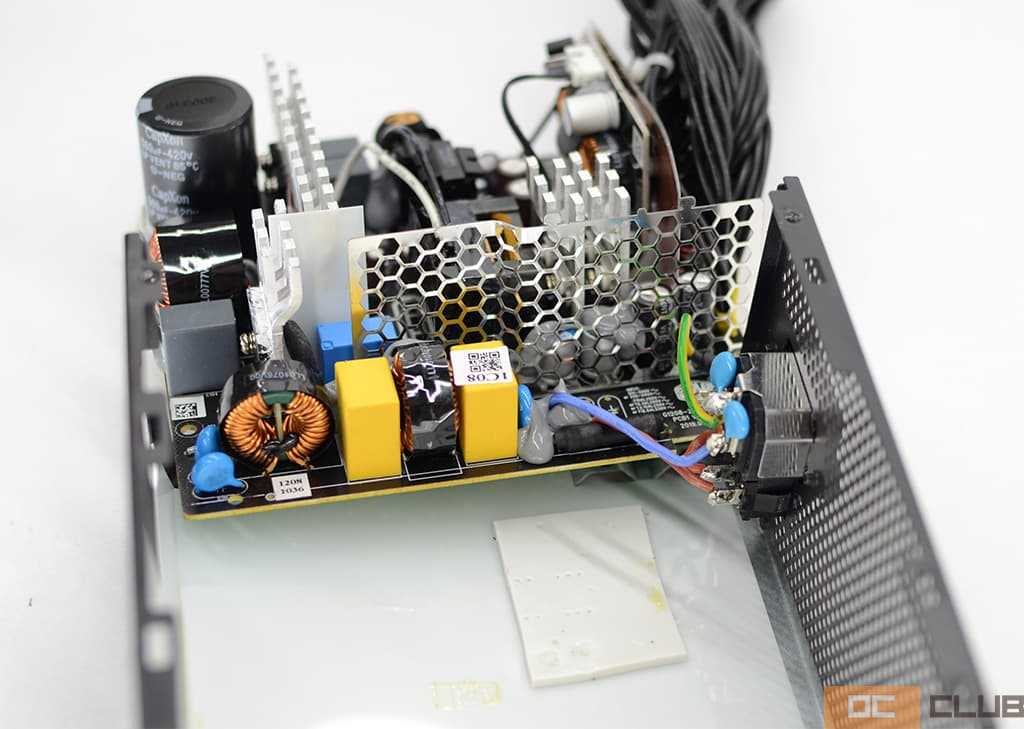

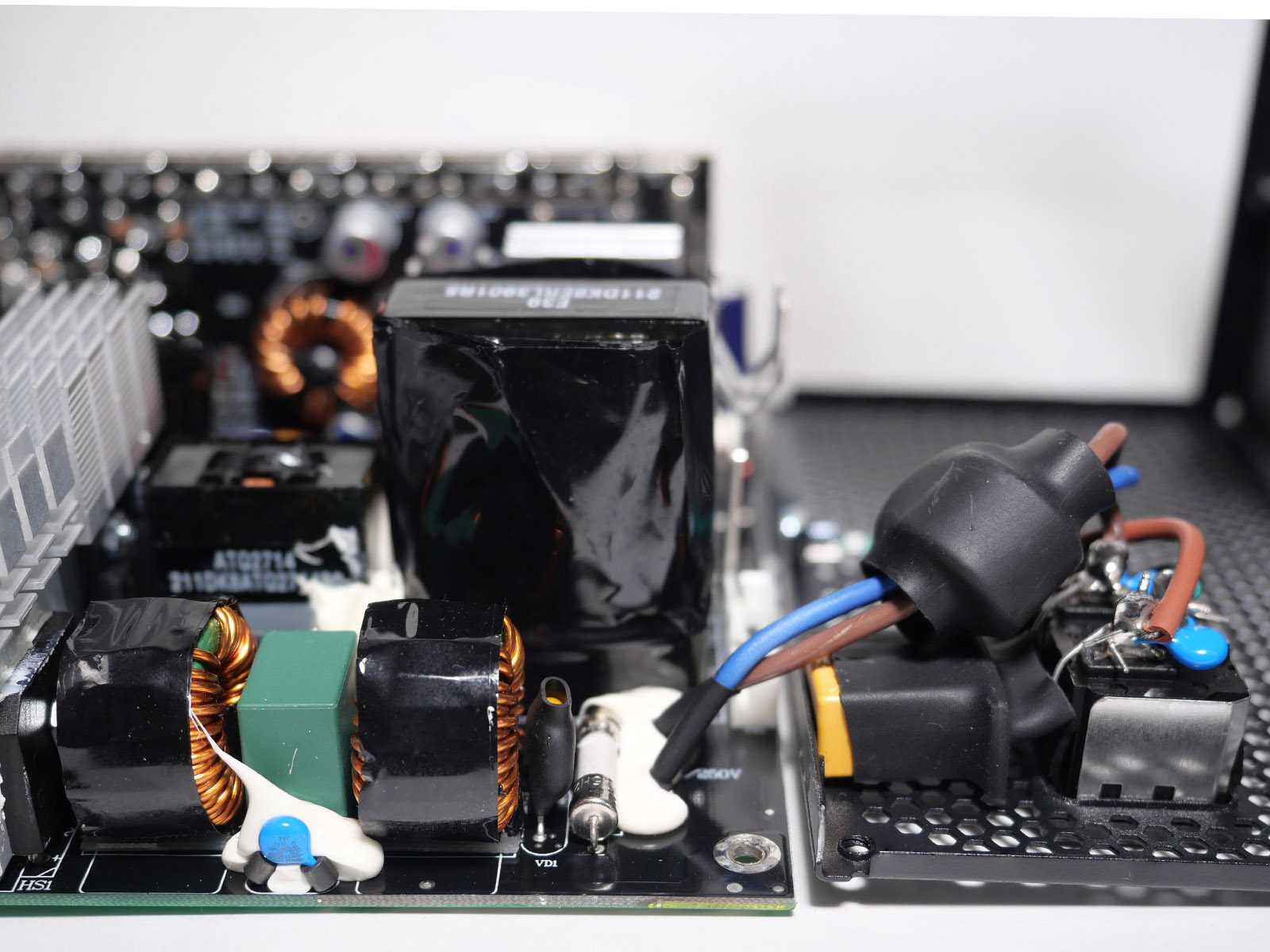

Хороший блок от не очень хорошего можно сразу же отличить по EMI-фильтру – место, кто экономят в самую первую очередь. В данном случае к входному фильтру вопросов нет: распаяны пара X-конденсаторов, четыре Y, два дросселя, варистор, плавкий предохранитель. Область фильтра прикрыта металлическом кожухом с перфорацией. Такой подход, честно говоря, вижу впервые. Охлаждать этой «фольгой» там нечего, скорее всего это своеобразный дополнительный экран от электромагнитных помех.

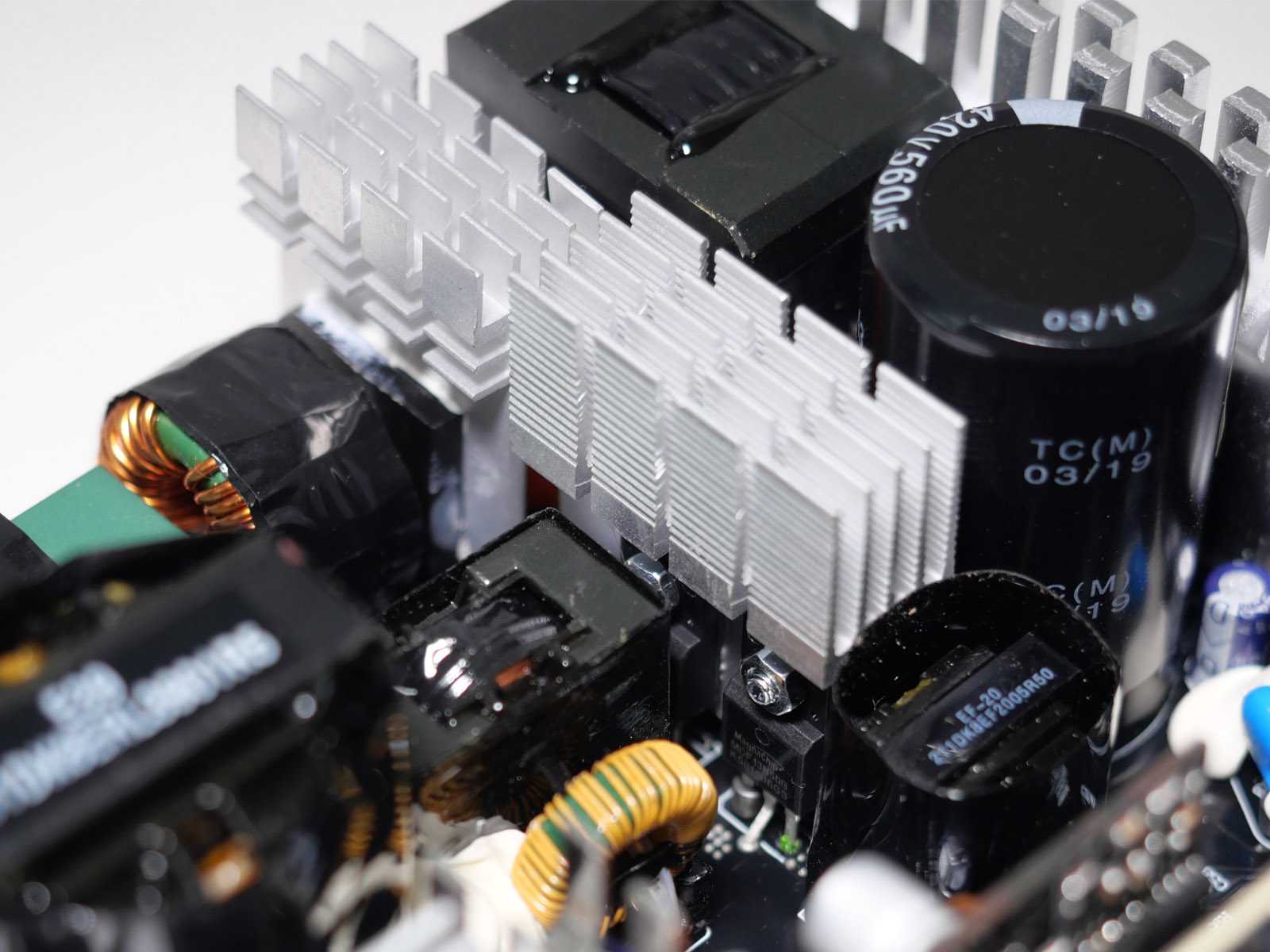

Основной конденсатор производства тайваньской фирмы CapXon с характеристиками 420 В, 560 мкФ, 85-градусный. Для 650 ватт мощности это очень достойная ёмкость. И особенно при учете Bronze-сертификата. Жаль лишь, что не высокотемпературной серии, что в этом ценовом сегменте уже встречается.

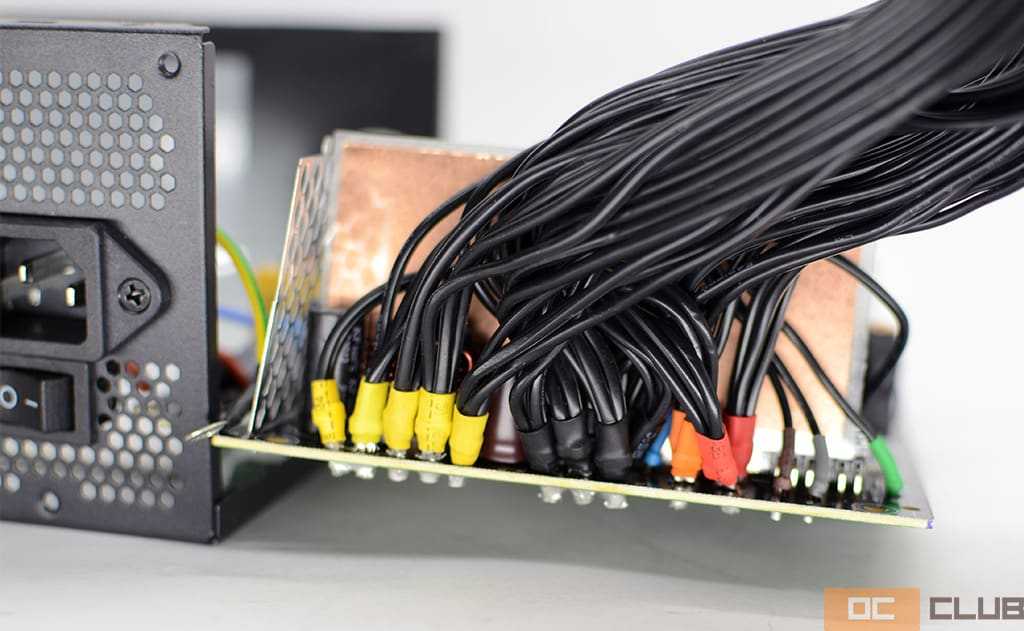

Два проводника, идущих от силовых элементов APFC-преобразователя к основному трансформатору, выглядят мягко говоря спорным решением. Трансформатор разогревается будь здоров, оба кабеля вплотную… Подобное в нынешние времена не так часто встретишь даже в совсем бюджетных решениях. В чем сложность реализации питания через слои текстолита?
Выходной фильтр набран полимерными конденсаторами от Elite и твердотельными от CapXon. Многие обычные 85-градусные, но присутствуют и высокотемпературные 105-градусные.

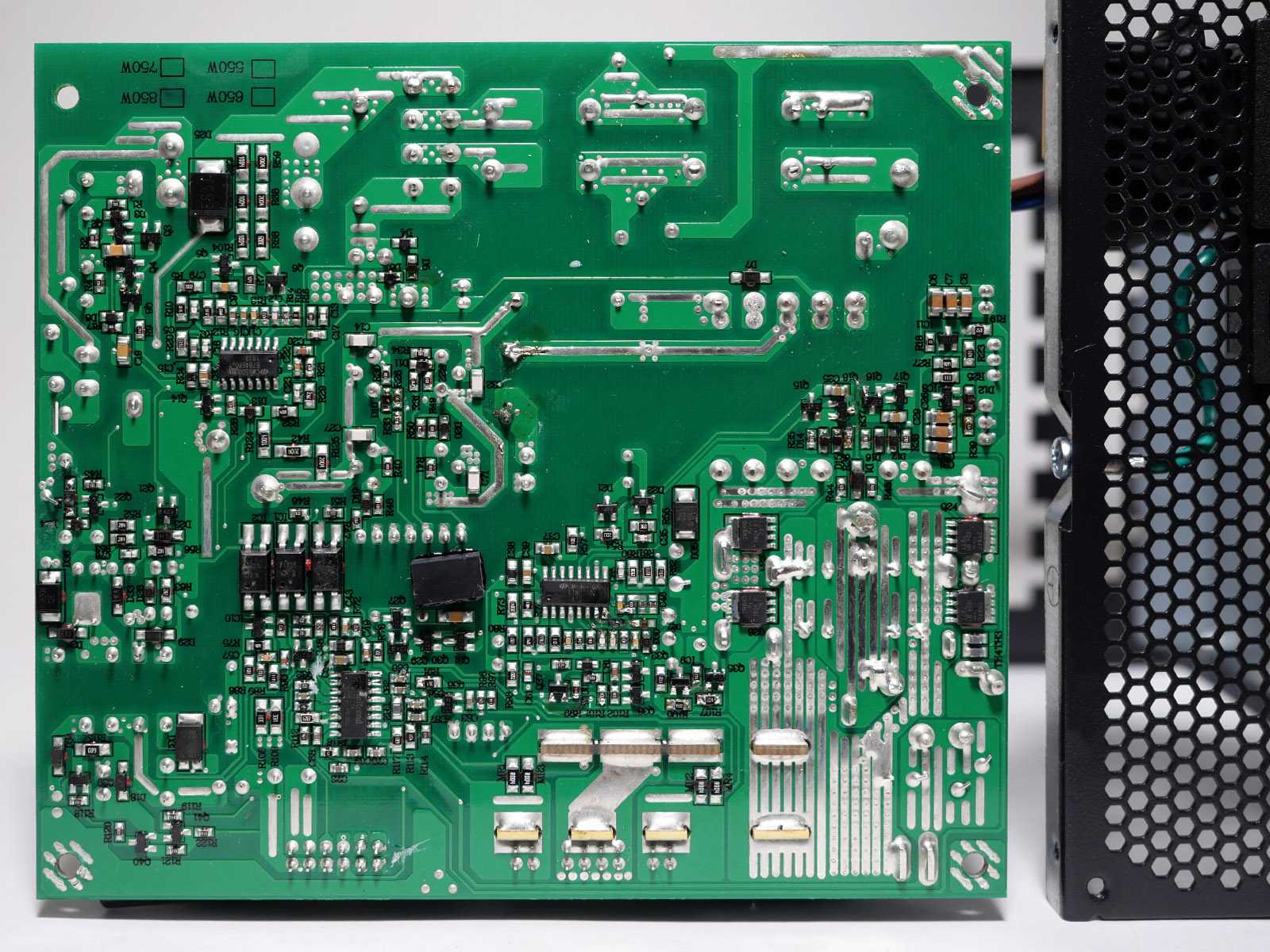

На тыльной стороне распаян контроллер, отвечающий за защиты. CoolerMaster MWE Bronze V2 650 Вт получил полный набор защит, характерных для блоков потребительского класса, за исключением OCP – защиты от перегрузки по отдельным линиям.
- (OPP) – от перегрузки;
- (UVP/OVP) – от чрезмерно низкого/высокого напряжения;
- (SCP) – от короткого замыкания;
- (OTP) – от перегрева.

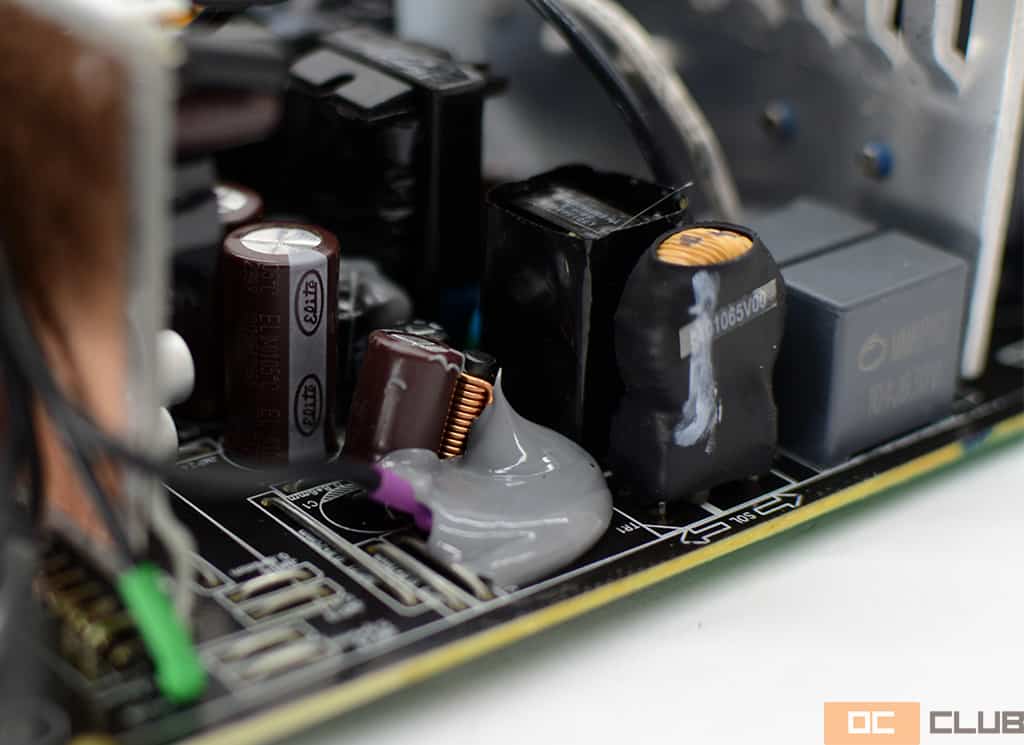

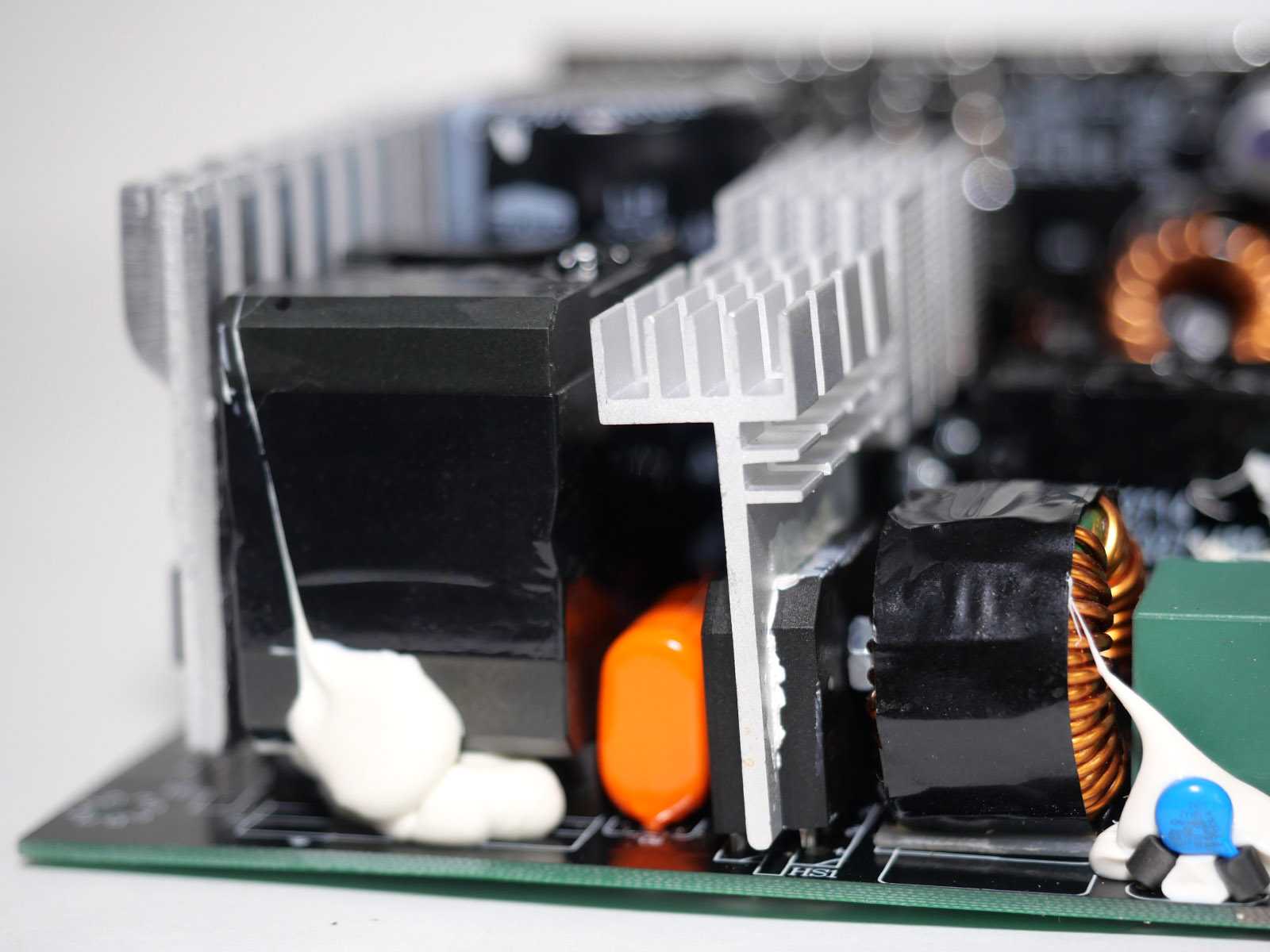

Общее качество пайки находится на высоком уровне. Не пожалели термоклея для дополнительной фиксации компонентов и снижения риска писка, что хорошо. А вот что нехорошо – от флюса отмыли только половину платы. Вторая не просто не вымыта, там и не пытались.

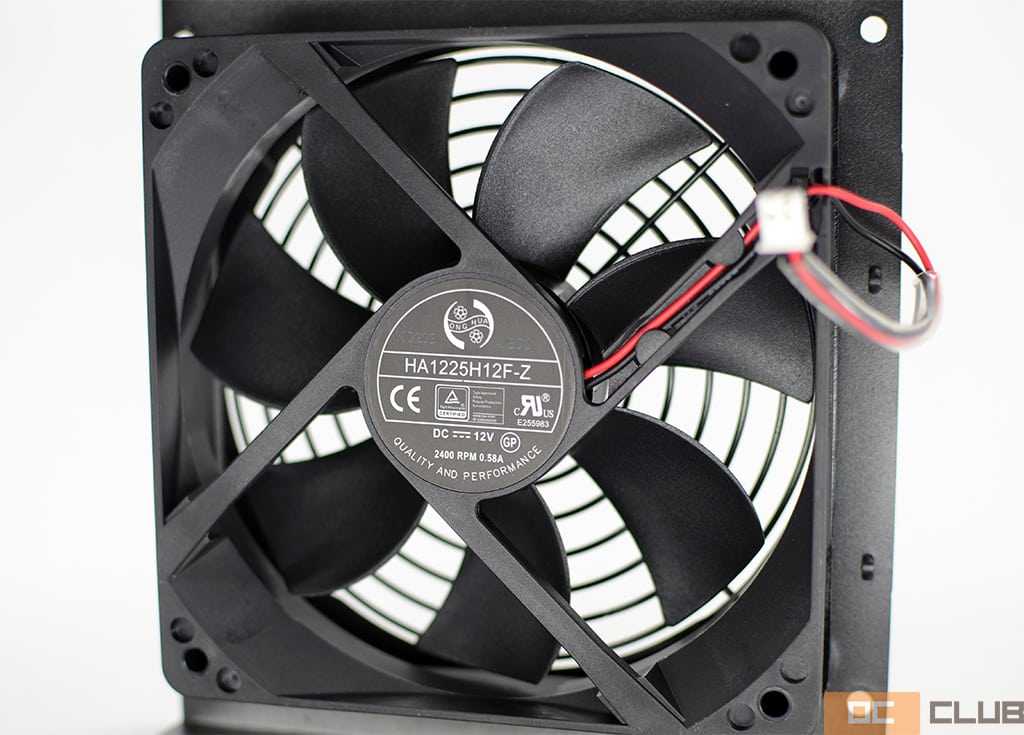

CoolerMaster MWE Bronze V2 650 Вт продувается 120-мм пропеллером на основе гидродинамического подшипника. Прежде всего вообще приятно видеть дорогой долгоиграющий гидродинамический подшипник в столь недорогой серии. Это «карлсон» HongHua HA1225H12F-Z, применяемый многими производителями блоков питания. Нередко его использует сама CoolerMaster, а также Seasonic в бюджетных линейках, и даже китайские производители БП, но уже ближе к своим топовым сериям.
По электрическим характеристикам заявлено 12 В, 0,58 А и скорость вращения до 2400 об/мин, хотя на коробке график был до 2000 оборотов в минуту. Истинное положение дел узнаем в следующем разделе. Из прочего «карлсон» не может похвастаться ничем: при малой нагрузке останавливаться не умеет, пластиковых направителей потока нет, антивибрационных проставок нет, моторчик обычный 4-полосный.
Внешний вид, особенности

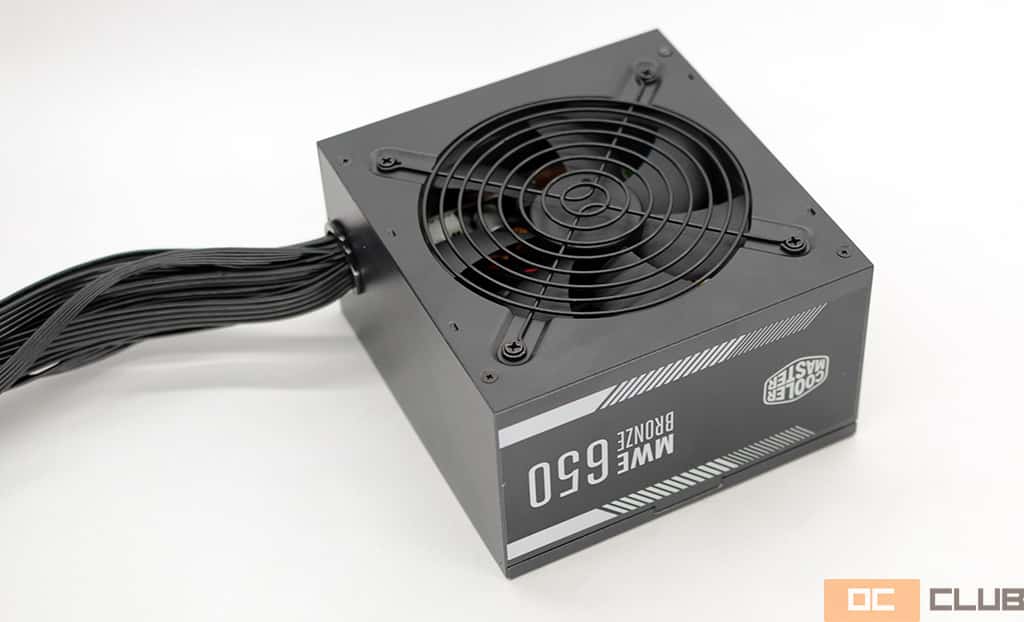

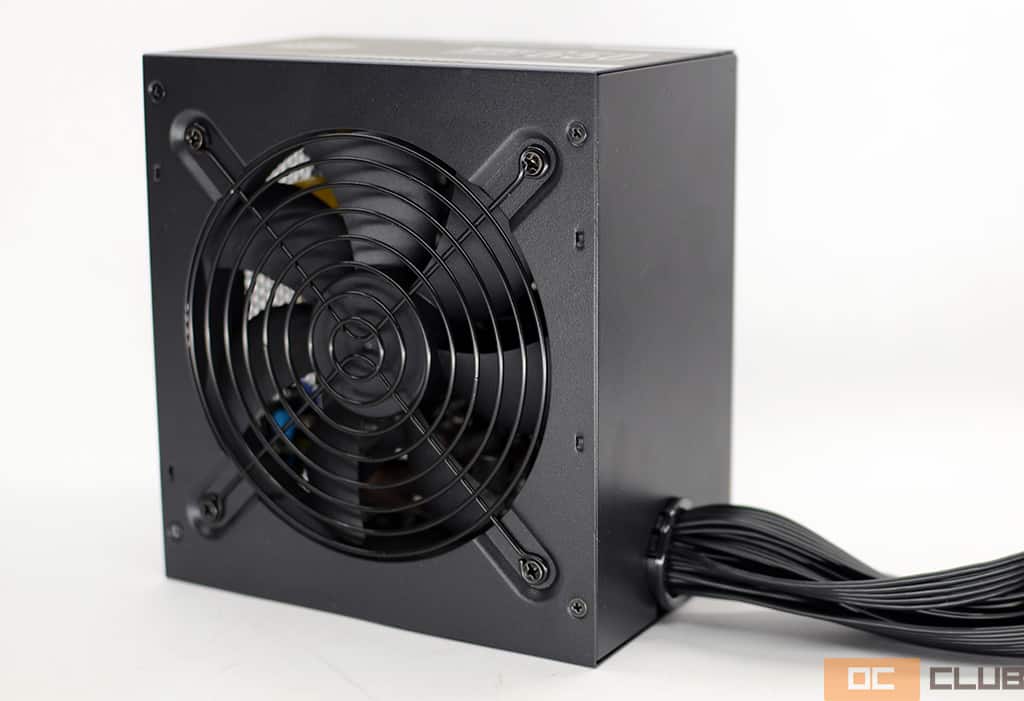

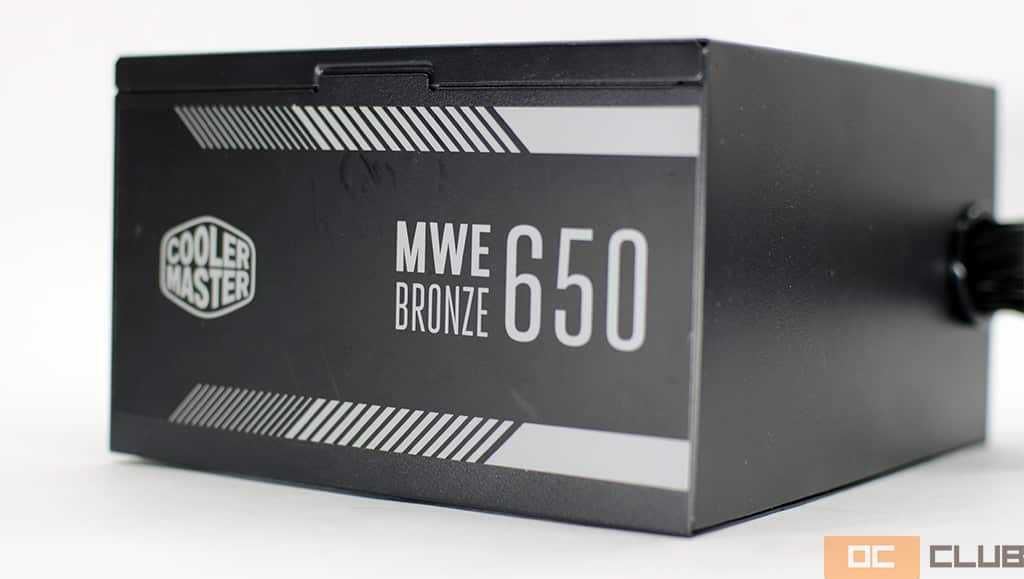

В плане внешнего вида CoolerMaster MWE Bronze V2 650 Вт представляет собой обычный чёрный параллелепипед. С дизайнерскими изысками не заигрывали, по-видимому, для удержания бюджета в рамках. Какая-либо подсветка не предусмотрена.
Сразу же в преимущества стоит записать небольшой корпус глубиной 150 мм. С такими габаритами он поместится в любую ATX-совместимую систему. Ленточный тип кабелей и их немодульная структура подключения расширяет список совместимости до уж совсем малогабаритных «тазиков».
Верхнюю часть блока прикрывает вентиляционная решётка типа гриль. Такая решётка пропускает воздух лучше любой другой модной сотовидной, но имеет довольно простецкий внешний вид.

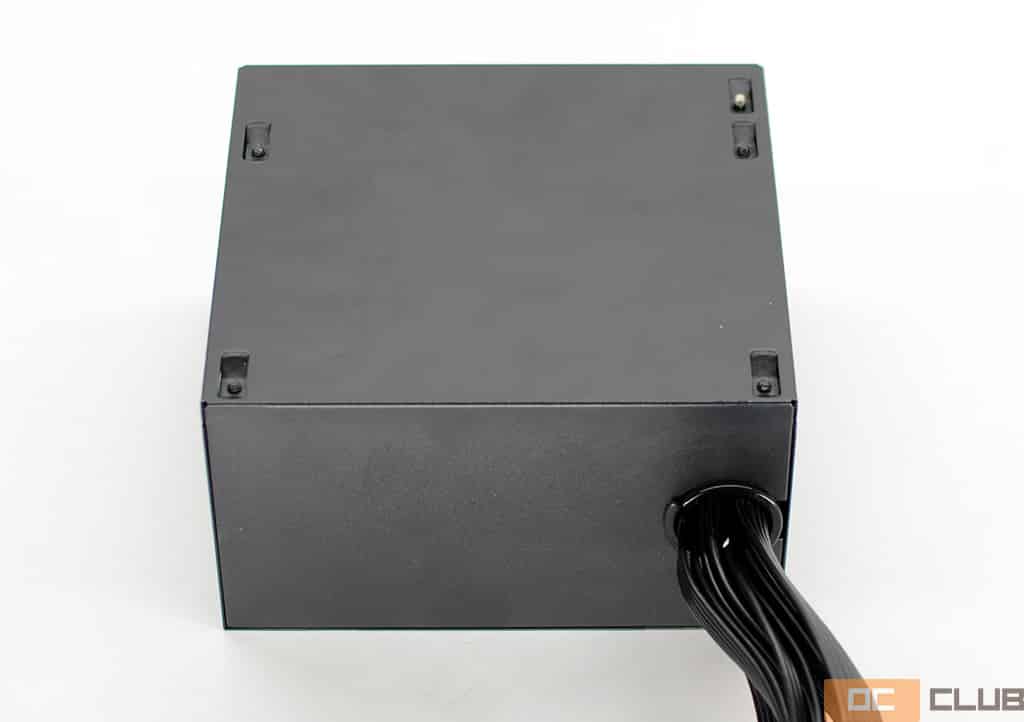

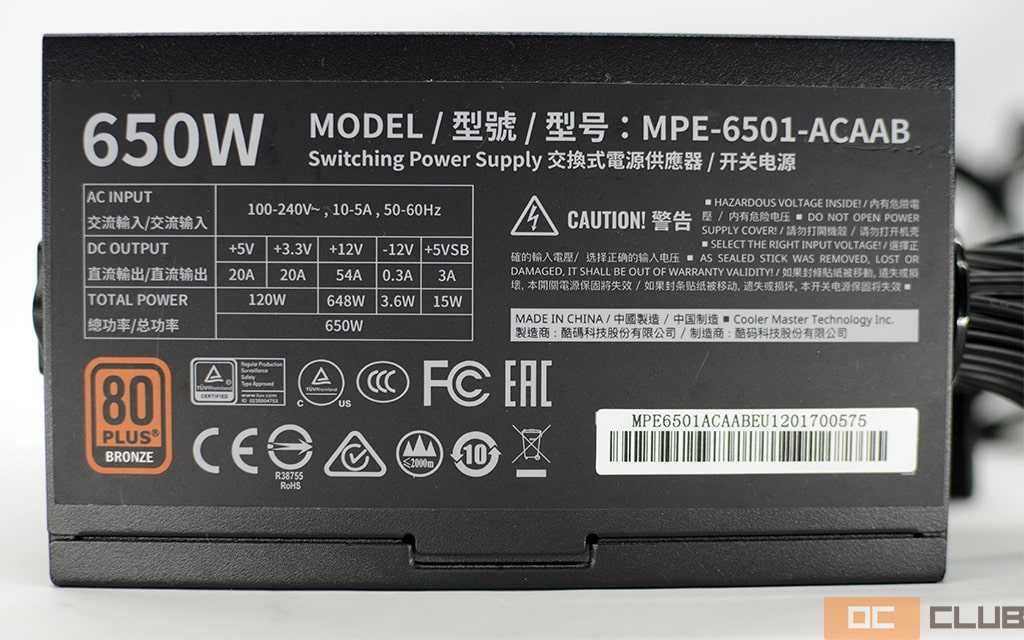

Днище корпуса абсолютно лишено декоративных элементов. Наклейка с техническими характеристиками по старинке расположена на одной из боковых граней.
Согласно спецификациям, CoolerMaster MWE Bronze V2 650W подходит под понятие годного современного блока питания. На линию 12 В, которая одна-единая, могут выделиться все 100% мощности, что 54 А тока. Поддерживается полный диапазон входящего напряжения от 100 до 240 В (даже чуть больше)
Отдельно обращу внимание, что это версия Full Range (маркировка MPE-6501-ACAAB) – то есть под полный входящий диапазон. В ассортименте компании есть точно такой же блок, но только под 230 В ()
Это краеугольная характеристика, если качество напряжения в розетке оставляет желать лучшего.
На линии 3,3 В и 5 В могут выделиться по 20 А тока, или не более 120 Вт суммарно – типичная цифра для современных приличных БП. На наклейке с электрическими характеристиками не указано, но блок получил ряд защит от внештатных ситуаций.

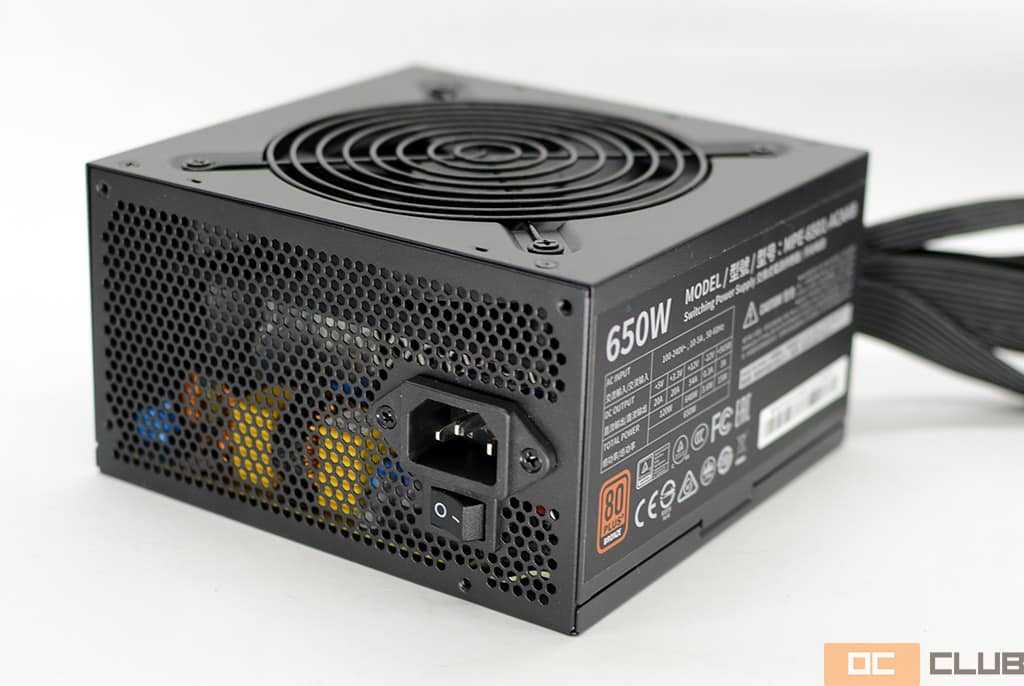

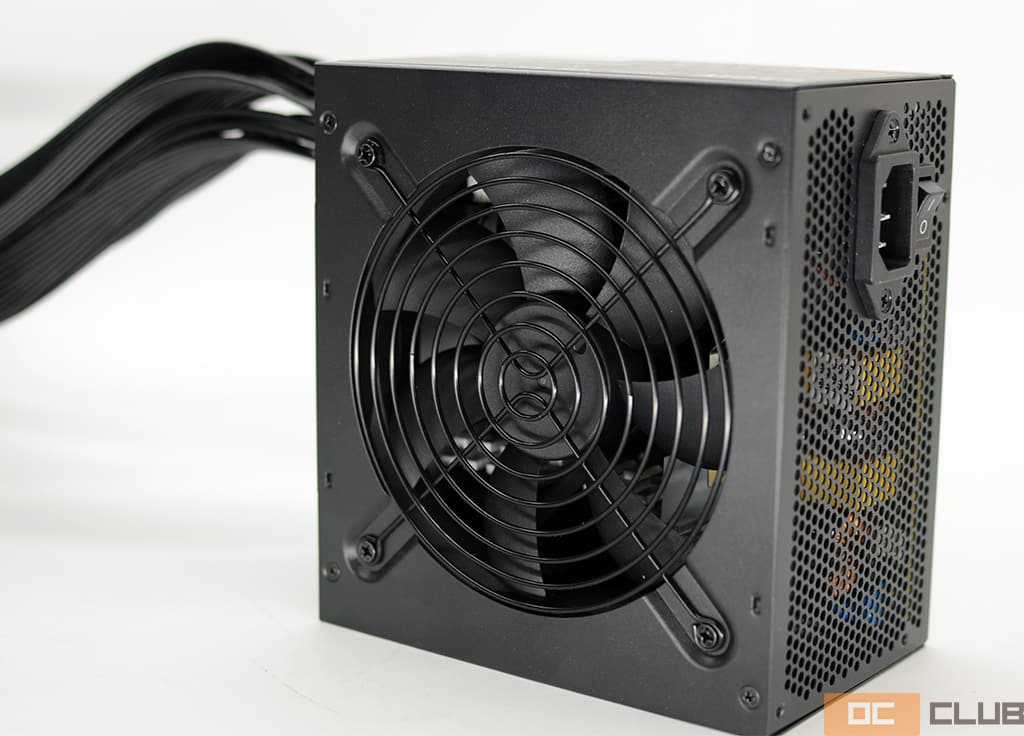

Наконец, на задней стенке лишь вводная розетка и тумблер включения. Здесь стоит отметить большую площадь вентиляционной решетки без глухих зон.
В целом, пока CoolerMaster MWE Bronze V2 650 Вт производит впечатление недорогого блока питания, но с грамотно распределённым бюджетом. Он не может похвастаться впечатляющими внешними данными, но может хорошими длинными кабелями, изобилием разъёмов, почти полным набором защит, достойными заявленными электрическими показателями. Посмотрим, что там «под капотом».
Внешний вид

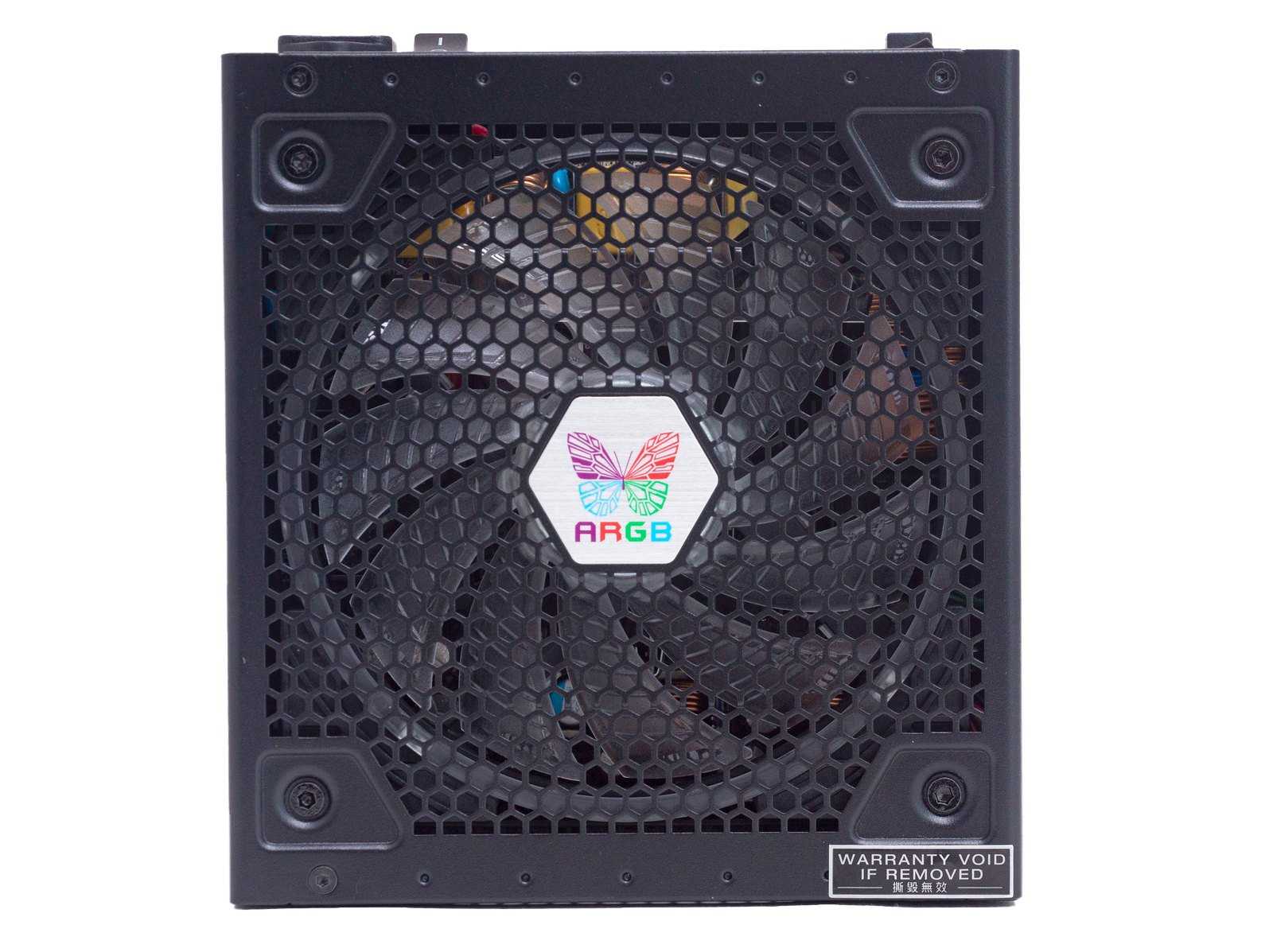

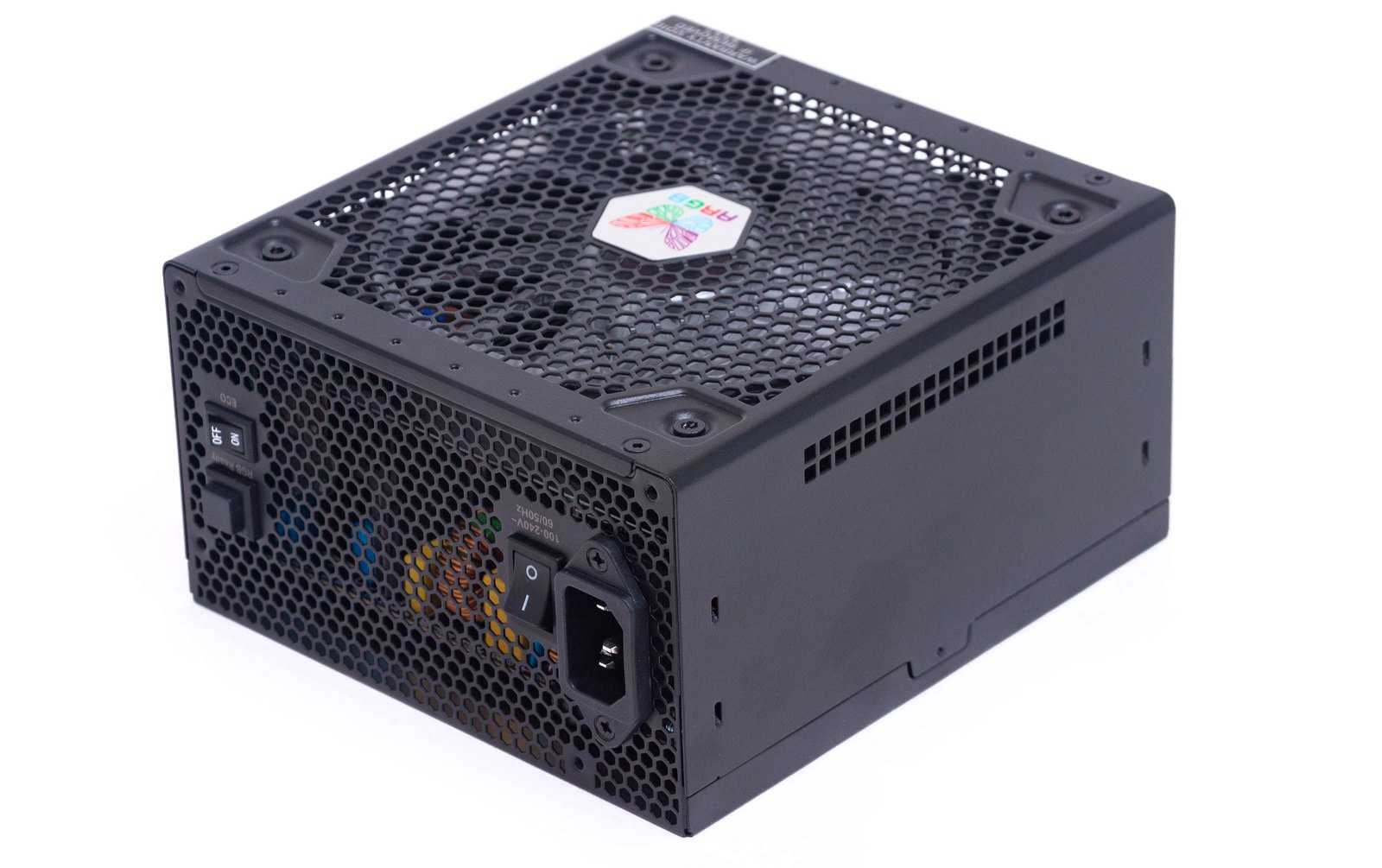

Стандартный призматический корпус окрашен в черный цвет, большая площадь поверхности перфорирована: лицевая и нижняя панель почти полностью покрыта перфорацией в виде сот, на тыльных и боковых гранях на уровне вентилятора имеются полосы с квадратной перфорацией в два ряда.
Центральная часть нижней панели закрыта шестиугольной вставкой с ARGB логотипом бабочки.

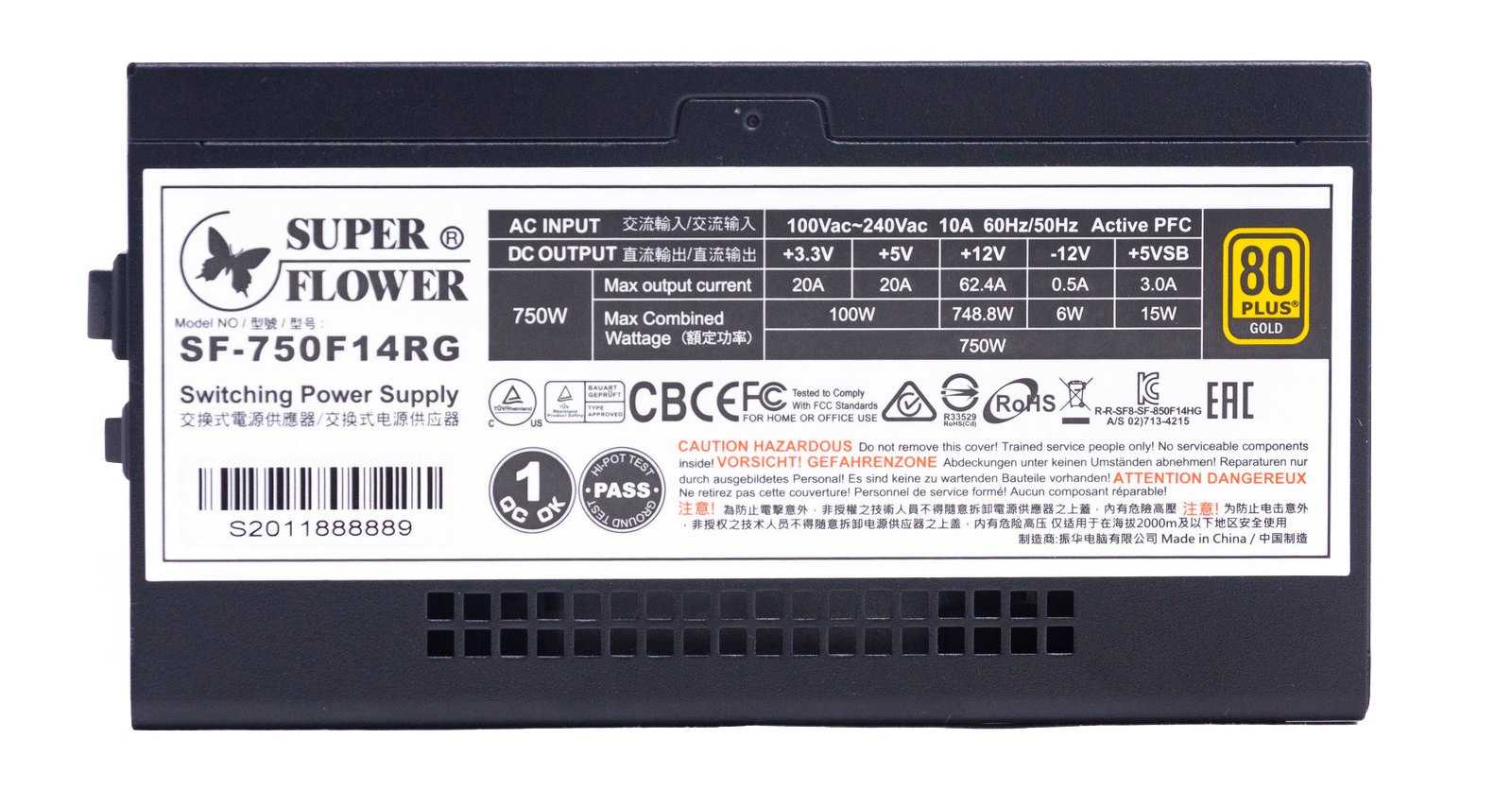

На левой боковой грани наклеен лист с нагрузочными характеристиками и стикеры об удачном прохождении заводского тестирования.

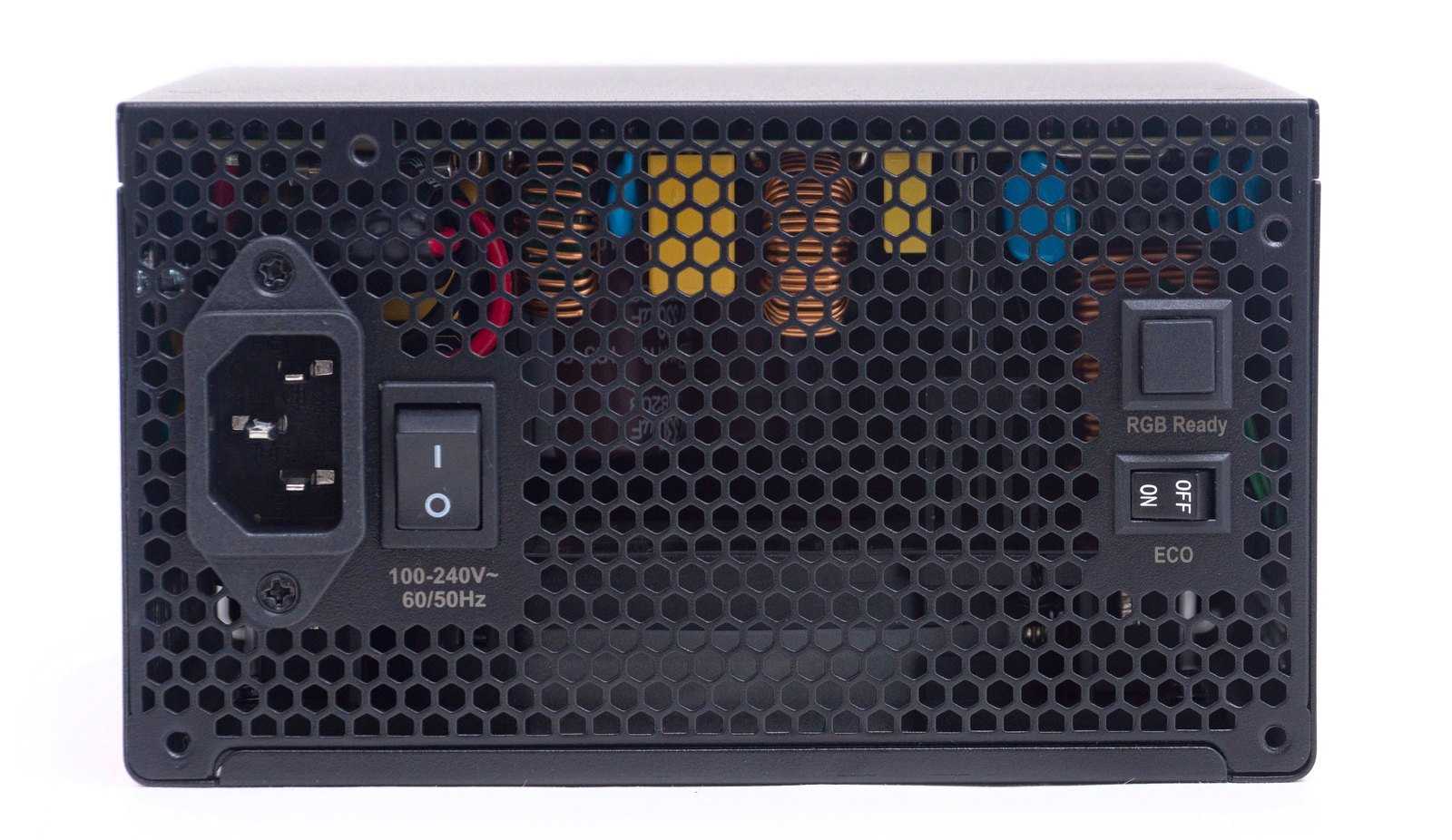

На лицевой стороне, кроме тумблера включения, находится тумблер переключения в ECO-режим, при котором вентиляторы будут работать в полупассивном режиме, и кнопка переключения режимов подсветки.

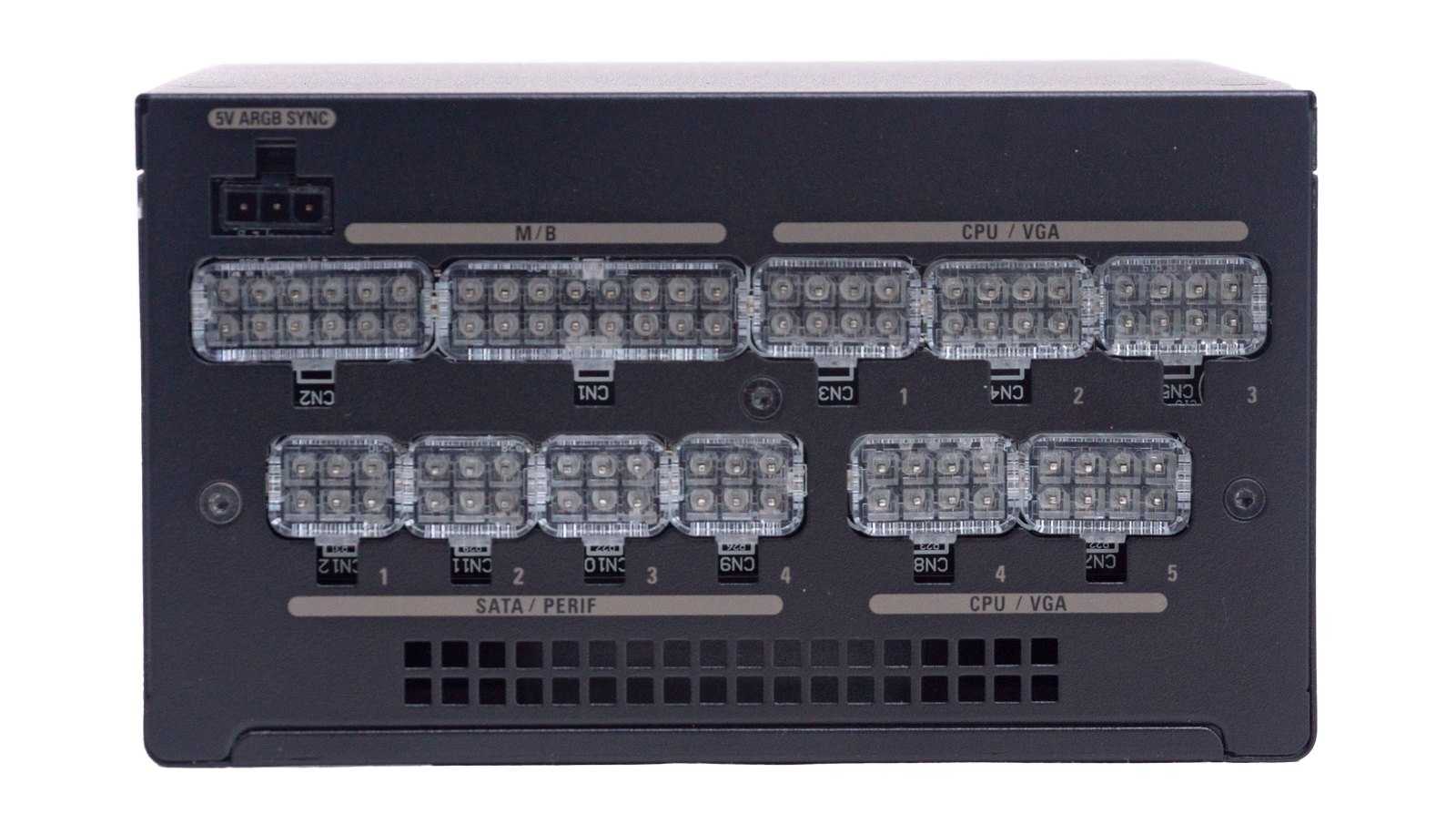

На тыльной панели находятся разъемы для модульных кабелей. Выполнены они из прозрачного акрила. Верхний ряд: два разъема на 12 и на 16-пин для ATX-кабеля, три 8-пин для питания CPU или VGA, под ними еще два идентичных разъема, левее — четыре 6-пин разъема для периферии.
В верхнем левом углу 3-пин разъем для подключения +5 В ARGB подсветки.
Все разъемы подписаны и пронумерованы.
