Внешний вид
Реализация блока питания SilverStone SX600-G (600 Вт) в форм-факторе SFX жестко ограничивает его размеры: 100 мм (Длина) x 125 мм (Ширина) x 63,5 мм (Глубина). Однако это не помешало производителю реализовать полностью модульную конструкцию подключения кабелей и придать корпусу представительский внешний вид – черный матовый корпус с выдавленными на верхней стороне логотипом и названием компании SilverStone. Впечатляет вес такого небольшого блока питания, равный 1,45 кг.
Вот собственно вид сверху.
Название блока питания и электрические характеристики размещены на одном из широких торцов в виде большой наклейки, на которой присутствует надпись 80 PLUS Gold, подчеркивающая его высокую эффективность, и из характеристик можно понять, что он способен выдать всю свою мощность 600 Вт по линии +12 В.
Как уже говорили, блок питания имеет модульную конструкцию и набор разъемов у него относительно небольшой, но достаточный для сборки любой современной системы с одной видеокартой. Каждый из разъемов для подключения кабелей подписан, а разъем для видеокарты выполнен в синем корпусе.
Высокую плотность элементов можно заметить уже по «задней» стенке блока питания, практически полностью состоящей из вентиляционных отверстий в виде сот. Даже отсутствует кнопка включения/выключения.
Ограничение в плане глубины блока питания предопределило и размеры вентилятора – внутри установлен 80 мм, смещенный ближе к одной из сторон.
Внешний вид и особенности
По части дизайна SilverStone применили чисто инженерный прагматичный подход. Какими-то внешними данными он не может похвастаться. Кратко говоря, это просто чёрный почти квадрат с вентиляционными прорезями и снежинкой в центре.
Корпус SilverStone Strider Platinum ST1000-PTS выкрашен в чёрный цвет с шершавым покрытием. Лично мне такая покраска нравится, но исходя из личного и ну очень богатого опыта обращения с блоками с таким покрытием, здесь есть как “за”, так и “против”. Краска крепкая, она совсем не царапается – и это неоспоримый плюс. На ощупь необычная, приятная. При этом она сильно собирает пыль, а вычистить её сложно тряпкой/щёткой (влажная салфетка всё решает).
Вентиляционное отверстие 120 мм вентилятора прикрыта решёткой типа «гриль». И несмотря на то, что с эстетической точки зрения это не сильно современно, в столь сжатом корпусе, где компоненты располагаются буквально один на одном, выделываться с решёткой было непозволительной роскошью.
Как известно, «гриль» обладает наименьшим воздушным сопротивлением по сравнению с сотовидными решётками и прочими. Вспомним SeaSonic Focus Plus Gold 1000 – второй в мире БП с аналогичными размерами. Там тоже «гриль»-решётка. А ещё 10 лет назад, когда реально хороший корпус можно было купить не на каждом углу, моддеры любили вырезать сотовидные решётки на тыльной части корпуса и колхозить туда «гриль», как и во всех прочих возможных местах. Считалось, что так и тише будет, и дуть будет лучше. OCClub познавательный.
Таблица с техническими характеристиками расположена сбоку SilverStone ST1000-PTS. Здесь всё в лучших традициях годных блоков питания. На 12 В линию, которая одна-единая, блок способен отдать до 100% мощности, или 83 ампера тока. На коробке упоминалось до 1100 Вт в пике, но на самом деле ещё больше, о чём в следующей главе. Линиям 3,3 В и 5 В может выделяться по 25 А и 22 А соответственно, или не более 120 Вт в совокупности.
Не лишним было бы на этой наклейке, или вообще хоть где-нибудь на корпусе, указать диапазон входных напряжений. Благо, здесь всё ок, и блок к входящему сигналу непривередлив. Поддерживается диапазон входных напряжений от 90 В до 264 В с частотой 47-63 Гц. В старом доме с плохой проводкой и «скачущим» напряжением он себя будет хорошо чувствовать.
На задней стенке всё очень прозаично: тумблер включения/выключения, розетка входящего сигнала. Как видим, кнопки активации гибридного режима работы вентилятора нет, и это минус. И здесь не оправдать, мол корпус маленький и с отключенным вентилятором даже при низкой нагрузке он перегреется. Стандартные 30% нагрузки без активного охлаждения он бы вытянул, особенно при Platinum-сертификате энергоэффективности. Даже если взять самый плохой вариант, а это 90% КПД по стандарту 80 PLUS Platinum, ему нужно будет рассеивать всего 33 Вт ватта тепла. Он бы вытянул. Здесь банально сэкономлено.
На панели для подключения кабелей разъёмы сгруппированы и подписаны. Каждый разъём, помимо основной 24-pin колодки, закрывается заглушкой. Видимо это защита от пыли, но если присутствует минимальная «движуха по железу» хоть иногда, они все быстро растеряются. В любом случае есть – это лучше, чем нету. Предназначение круглых отверстий в нижней части корпуса непонятно.
Подводя промежуточный итог, хотелось бы сказать, что по корпусу и внешнему виду есть некоторые странные моменты. Сильно разочаровывает отсутствие возможности остановки вентилятора. Для столь дорого блока это косяк. Сам корпус покрашен годно, не поцарапается.
Тестовый стенд
В качестве практической нагрузки использовался тестовый стенд в конфигурации:
- Центральный процессор: Intel Core i5 6600K @ 4.5 Ггц (Vcore 1.35V);
- Система охлаждения: Noctua NH-U14S;
- Термоинтерфейс: ARCTIC MX-2;
- Материнская плата: ASUS Z170 PRO GAMING;
- Оперативная память: 4 x 8 Gb Kingston HyperX KHX3000C15D4/8GX;
- Видеокарта: ASUS Radeon R9 390 8GB DirectCU II;
- Накопители: SSD Kingston HyperX FURY 240 Gb (SHFS37A/240G);
- Корпус: Thermaltake Armor Revo Gene;
- Блок питания: SilverStone Strider Platinum ST85F-PT (850 Вт).
Злую шутку с нами сыграли корпус Thermaltake Armor Revo Gene и глубина (140 мм) блока питания SilverStone Strider Platinum ST85F-PT – отверстие в поддоне для укладки кабелей оказалось достаточно далеко расположено от края блока питания и не хватило 2-3 см к длине 55 см кабеля EPS/ATX 12V, чтобы успешно проложить его за поддоном. Поэтому был использован 75 см кабель EPS/ATX 12V.
В остальном длины всех плоских кабелей хватает с запасом, а за счет высокой гибкости укладываются они очень легко. Блок питания не помешает установке дополнительных вентиляторов в нижней части корпуса.
Еще что стоит учитывать, так это наличие только 3 разъемов Molex, чего может оказаться недостаточным и потребуются разветвители. Например все разъемы могут уйти на подключения корпусных вентиляторов, адаптеров в корпусе или контрольной панели, системы жидкостного охлаждения и floppy разъем так же требует Molex. Их нам хватило впритык для подключения корпусной док-станции, контрольной панели (через floppy) и дополнительной подсветки.
1. Простой системы (потребление 65 Вт). Система без нагрузки с активированными технологиями энергосбережения процессора Intel Core i5 6600K.
2. Нагрузка процессора (CPU) (потребление 199-202 Вт). Для нагрузки использовалась утилита LinX v0.6.5.
3. Нагрузка видеокарты (GPU) (потребление 368-375 Вт). Для нагрузки использовалась утилита FurMark v1.16.0.0, разрешение 1920×1080, сглаживание 4xMSAA.
4. Комбинированная нагрузка CPU+GPU (потребление 460-470 Вт). Тесты LinX и FurMark, запущенные одновременно.
Для измерения потребления системы и коэффициента мощности использовался тарификатор PEREL E305EM5-G. Цифровой мультиметр M890C+ использовался для контроля напряжений.
Спецификация
- Модель — SST-ST75F-GS V2.0
- Максимальная выходная мощность – 750 Вт
- Плотность мощности — 415 Вт Вт/л
- Цвет — черный （бессвинцовая краска）
- Сочетание нагрузок +3,3, +5В – 120 Вт
- Сочетание нагрузок +12В – 750 Вт
- Входное напряжение — 90 В – 264 В
- Диапазон частот входного сигнала — 47Hz — 63Hz
- Тип PFC — Active PFC (PF>0,95 при полной нагрузке)
- Эффективность — 87%~90% при нагрузке 20%~100%
- Среднее время безотказной работы — 100 000 часов
- Диапазон рабочих температур — 0°C — 40°C
- Защита:
- Защита от сверхтоков
- Защита от перегрузки
- Защита от перенапряжений
- Защита от превышения температуры
- Защита от понижения напряжения
- Защита от короткого замыкания
Разъемы:
- 24 / 20-пиновый разъем для материнской платы (550 мм) – 1 шт.
- 8 / 4-пиновый разъем EPS/ATX 12В（750 мм） — 1 шт.
- 8 / 6-пиновый разъем PCI-E（550 мм/ 150 мм x2） — 4 шт.
- SATA-разъем（600 мм / 150 мм / 150 мм / 150 мм x 2） — 8 шт.
- 4-пиновый разъем для периферийных устройств（600 мм / 150 мм / 150 мм x 2） — 6 шт.
- 4-пиновый floppy-разъем（600 мм / 150 мм / 150 мм / 150 мм x 2） — 2 шт.
- Система охлаждения — тихий 120-мм вентилятор
- Уровень шума — 18 дБ
- Размеры — 150 мм (Ш) x 86 мм (В) x 140 мм (Г)
- Вес – 2,1 кг
- Форм-фактор — ATX
- Сертификат — 80 PLUS Gold
Нагрузочные характеристики:
|
+3.3V |
+5V |
+12V |
+5VSB |
-12V |
|
|
Максимальная (ампер) |
22A |
22A |
62.5A |
3.0A |
0.3A |
|
Минимальная (ампер) |
0.5A |
0.2A |
0A |
0A |
0A |
|
Диапазон (%) |
±3% |
±3% |
±3% |
±5% |
±10% |
|
Нестабильность выходного напряжения (%) |
±1% |
±1% |
±1% |
±1% |
±1% |
|
Колебания (м Vp-p) |
50mV |
50mV |
120mV |
50mV |
120mV |
Для мощности шины +12VDC заявлено значение 750 Вт. Соотношение мощности по шине +12VDC и полной мощности составляет еденицу, что является очень высоким показателем для современных решений подобной мощности. Нагрузочный ток 62,5 А. На «виртуальные» линии она не разделена, так что проблем с подключением, скажем, пары видеокарт не возникнет. На линиях +5V и +3.3V заявлена мощность в 120 Вт.
Тестирование
Выходные напряжения.
Работа блока питания SilverStone SX600-G в плане стабилизации впечатляет и производитель в описании не зря отметил их отклонения не больше 3%. Вплоть до максимальной нагрузки тестового стенда они составили:
-
+3.3 В – менее 1 %, с ростом напряжения при повышении нагрузки.
-
-
+ 5 В – менее 1 % со снижением напряжения.
-
+ 12 В – менее 0,3 % со снижением напряжения.
КПД. Значения КПД не измерялись, но производитель приводит типичные значения для блоков питания стандарта 80 PLUS Gold.
Фактор мощности.
У блока питания SilverStone SX600-G заявленный коэффициент при 100% нагрузке должен быть выше 0,95 и он достигается уже при мощности выше 250 Вт. При большей мощности составляет 0,96.

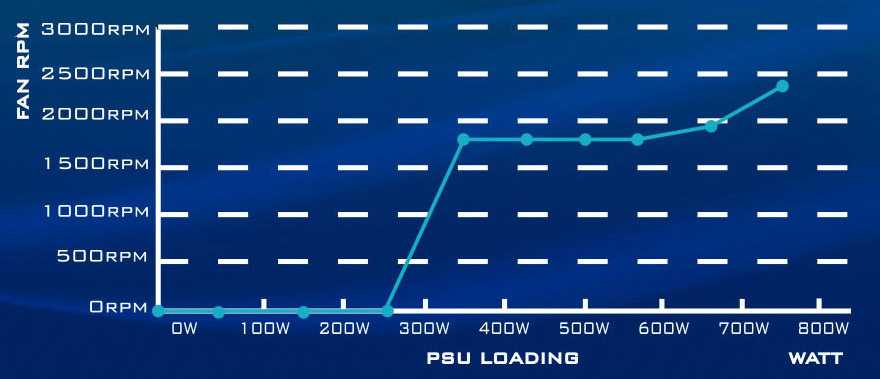

Нагрев и уровень шума.Для тестируемого блока питания производитель показывает диаграмму зависимости температуры и оборотов вентилятора (до 2200 rpm) от потребляемой мощности.
Как видим диапазон безвентиляторный режим обеспечивается только до того момента, когда температура встроенного датчика (элементов) не превысит 45 °С, то есть реализована зависимость оборотов вентилятора от нагрева датчика (косвенно от мощности).
Что получается на практике:
1. Безвентиляторный режим возможен только при небольшой нагрузке до ~50 Вт, фактически только в случае простоя системы и относительно хорошей вентиляции внутри корпуса.
2. При 100-250 Вт нагрузке с открытым стендом вентилятор начинает работать через 5-10 минут на минимальной скорости и с очень близкого расстояния слышен шум от работы подшипника. Самым горячим местом оказалась верхняя стенка корпуса (с надписью SilverStone) и температурой 39,8 °С.
3. Нагрузка 320-390 Вт приводила к старту вентилятора уже через 2-3 минуты и он начинал крутиться «бодрее», показывая умеренный уровень шума, который не выделялся на фоне работы систем охлаждения процессора и видеокарты. Температура корпуса составила 43,1 °С.
В последних двух случаях, после снятия нагрузки, даже через 20 минут вентилятор продолжал крутиться на минимальной скорости (очень тихо). Корпус при этом оставался стабильно теплым (39,1 °С).
Схемотехника
Производитель не стал прятать крепежные винты, соединяющие части корпуса, под декоративными наклейками, что упрощает разбор. Однако на одном из боковых винтов установлена наклейка с предупреждением об опасности поражения электрическим током. Конструктивно корпус состоит из трёх частей: кожух вентилятора, кожух нижней части и панель вокруг модульных разъёмов.
По своему исполнению блок питания скорее всего базируется на OEM-разработке от FSP Group, так как визуально очень похож на Qdion ENP-8175. Схемотехника выглядит современной и качественной: реализован активный корректор коэффициента мощности, синхронный выпрямитель для шины +12 В и отдельные DC-DC-преобразователи линий +3,3 В и +5 В.

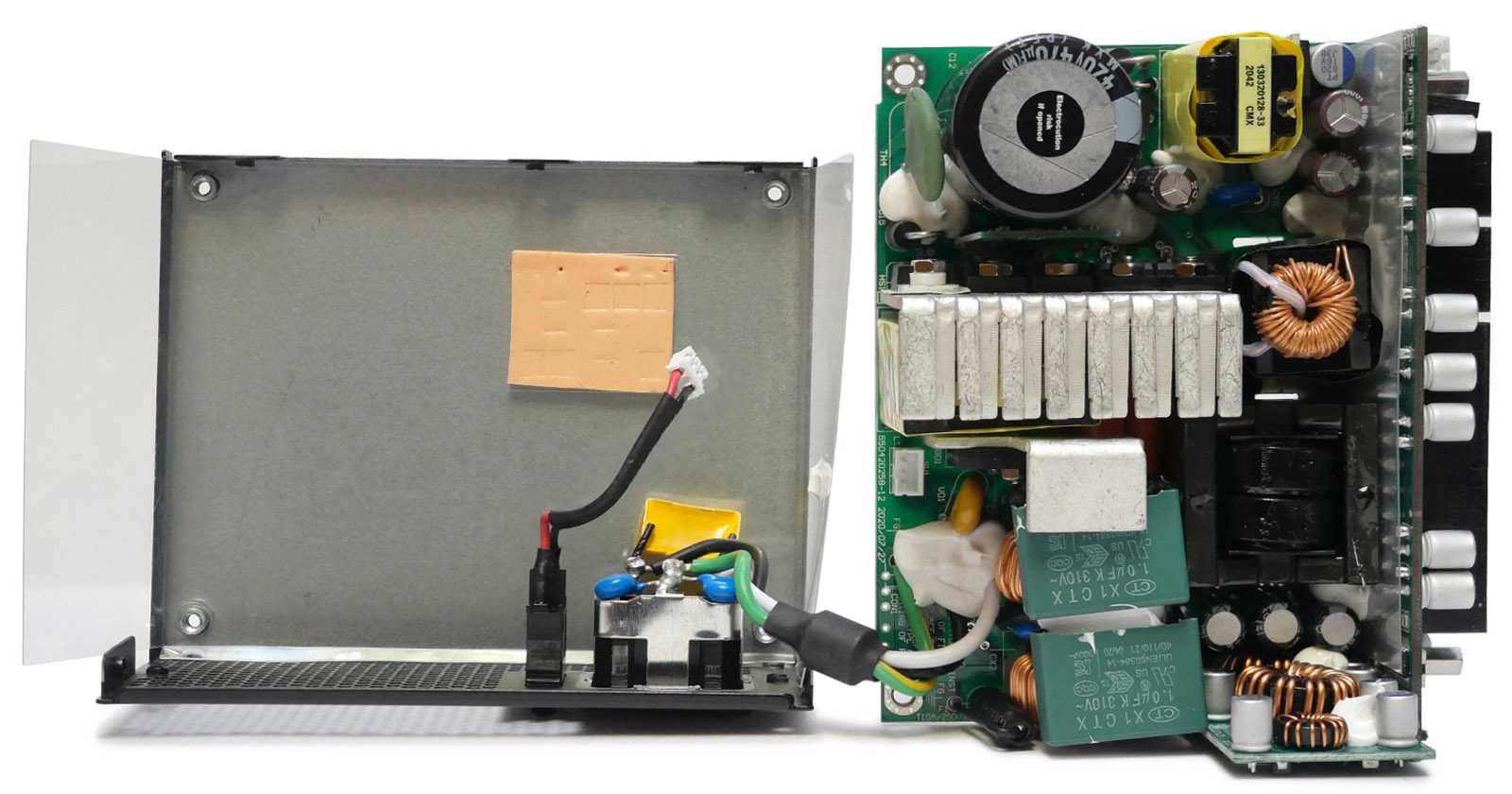

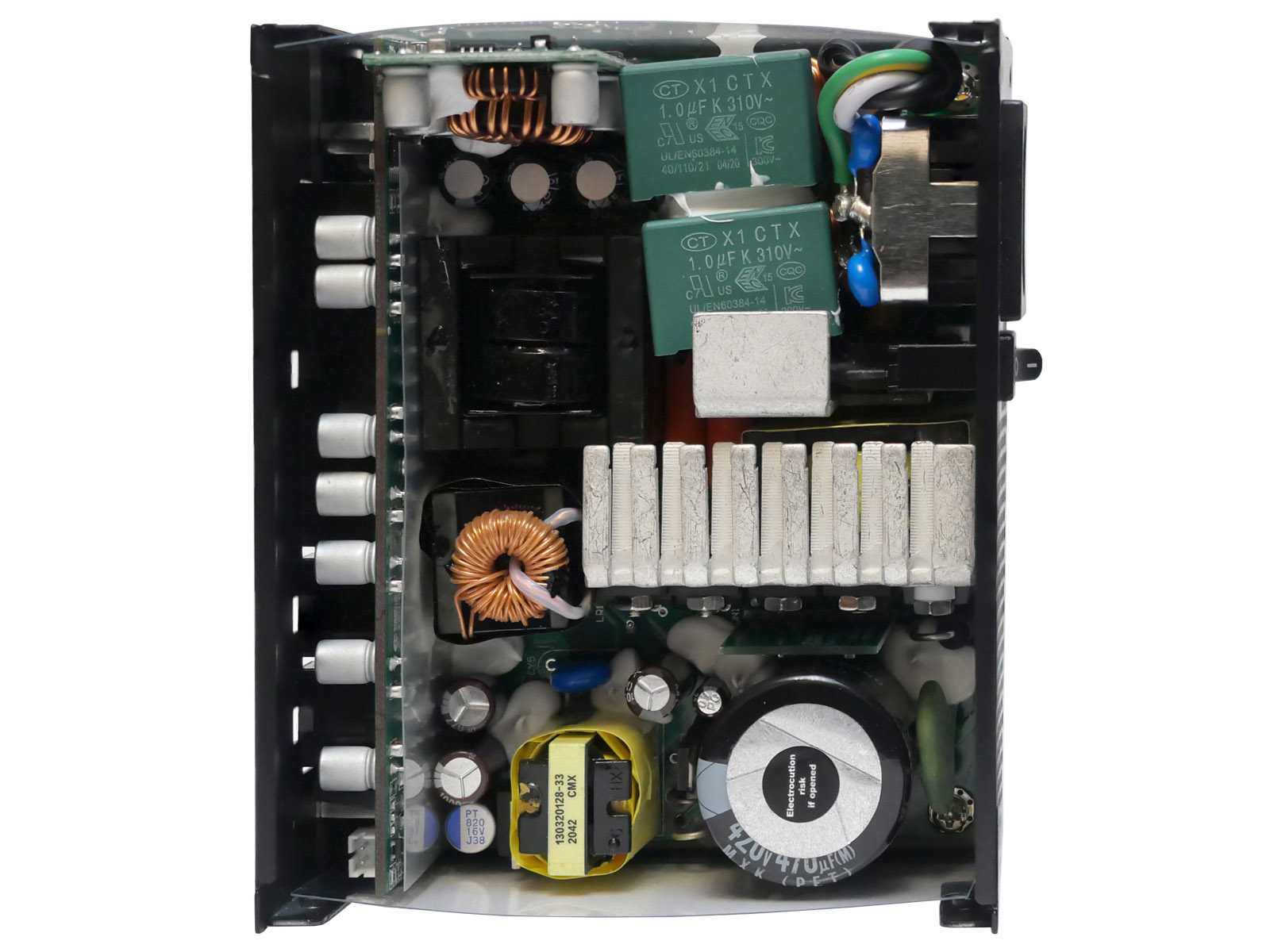

Компактные размеры и форм-фактор SFX сказались на очень плотной внутренней компоновке. Некоторые компоненты вынесены на вертикальные платы или размещены в прямом смысле слова друг над другом.

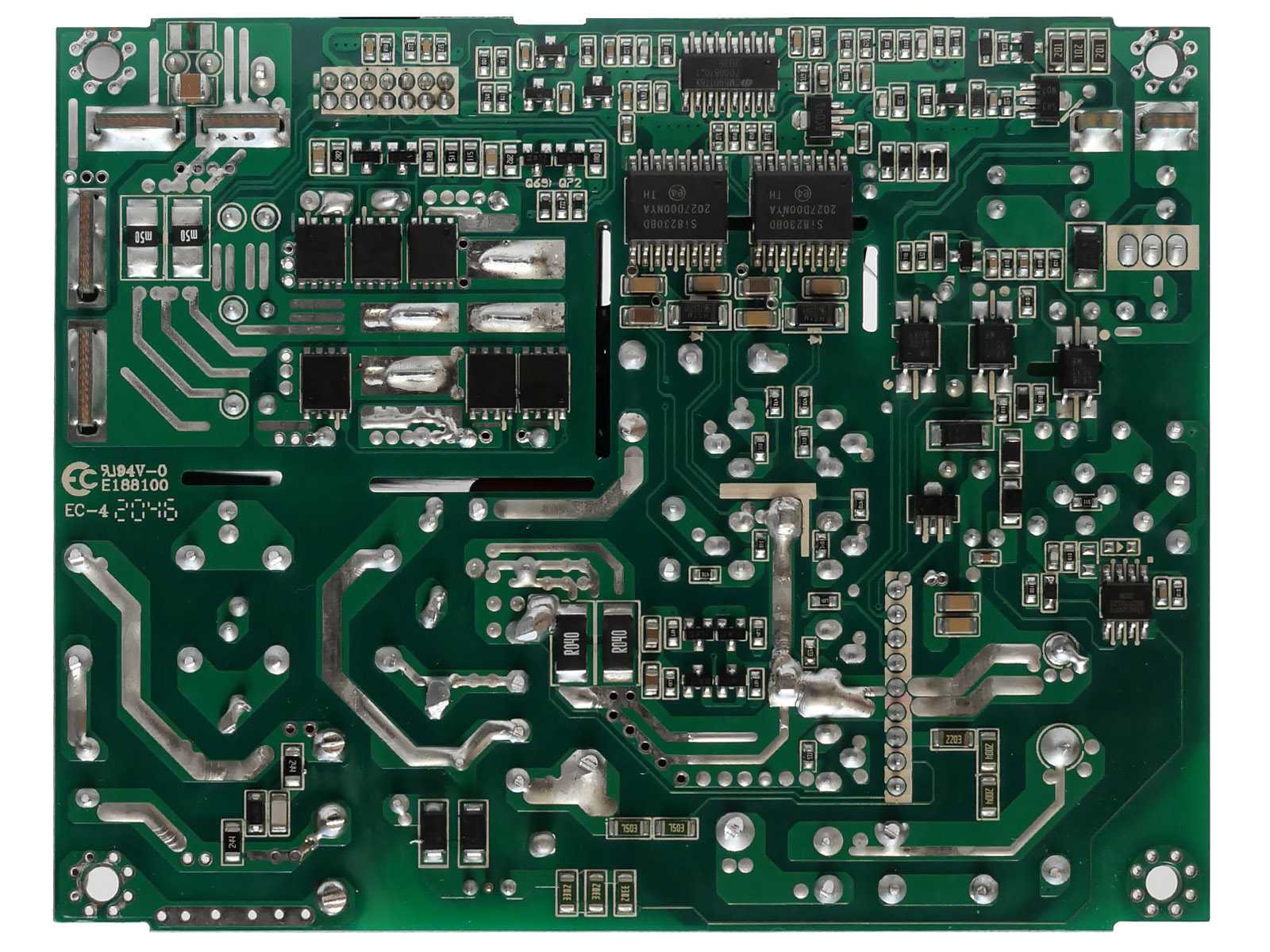

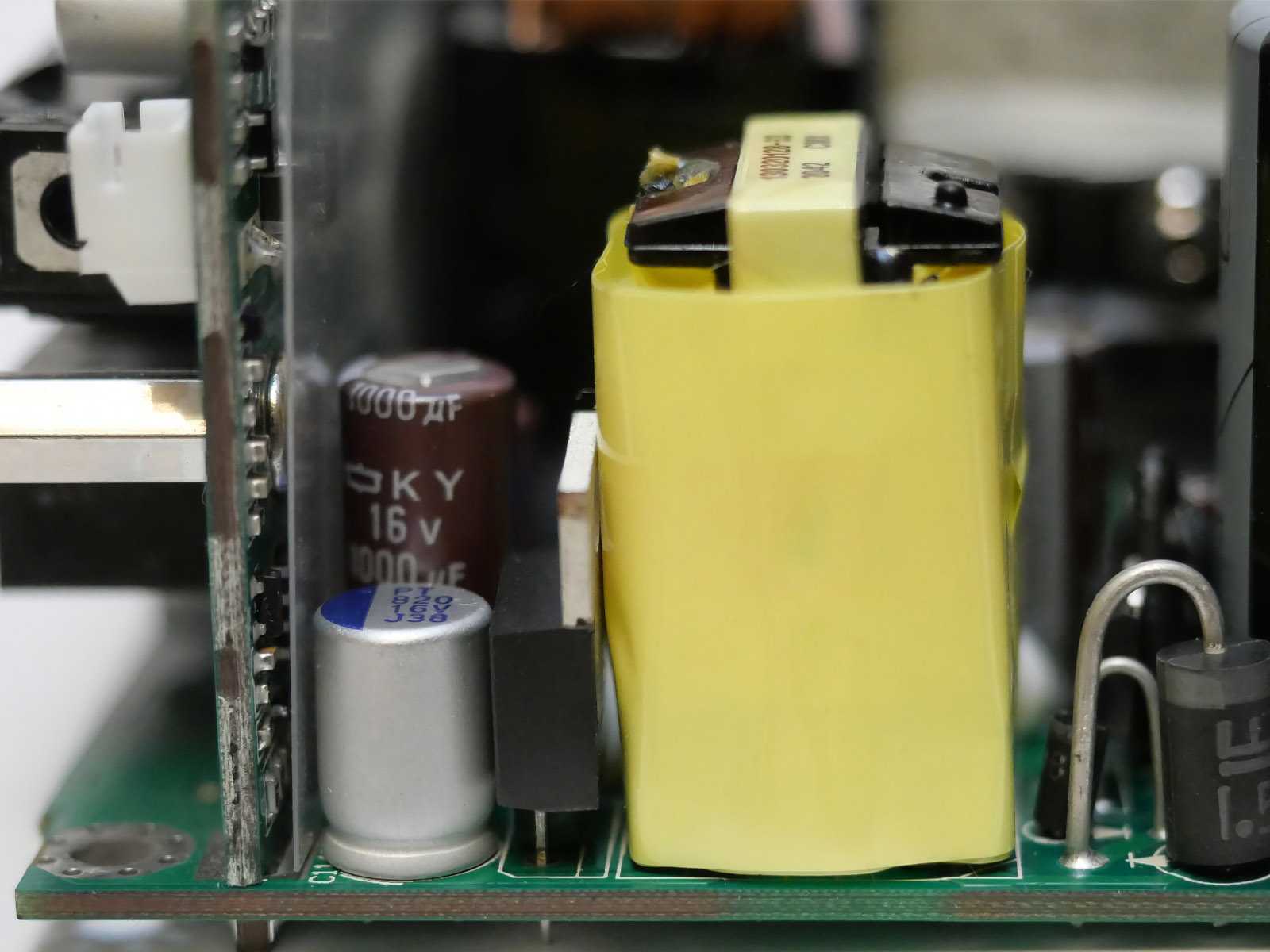

Силовые транзисторы вторичной цепи частично распаяны с обратной стороны основной платы. Для их охлаждения используется нижняя часть корпуса. Передача тепла осуществляется через крупную термопрокладку на дне.

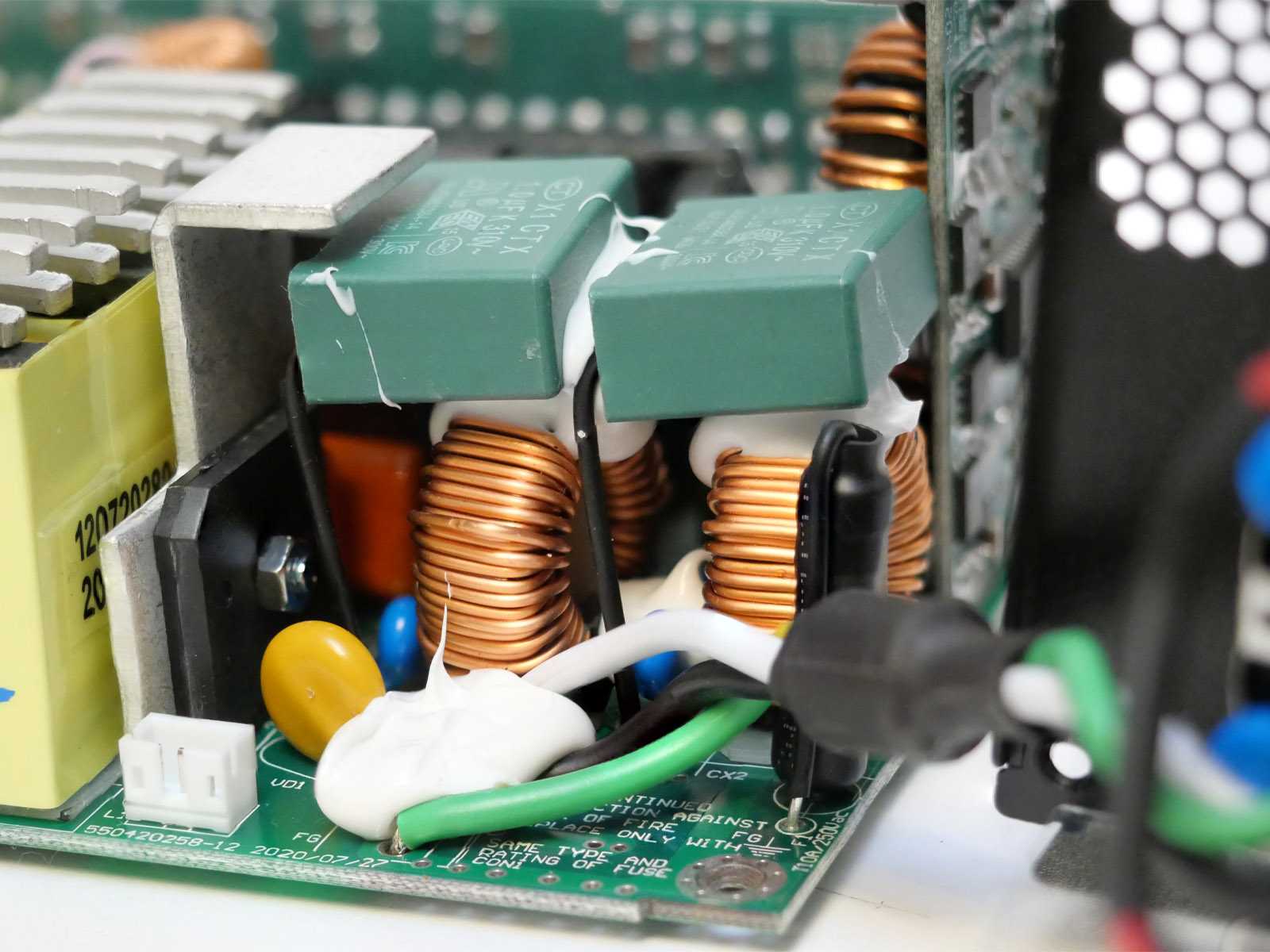

Входной EMI-фильтр занимает немало место в блоке питания. На нём не экономили. Распайка распространённая — с навесным монтажом части компонентов на внутренней стороне входного разъёма питания и второй частью на входе основной платы. Разве что конденсаторы пришлось пристроить «вторым этажом» над дросселями с укреплением белым герметиком. Соединение между частями фильтра выполнено впаянными проводами. Тумблер принудительного включения и выключения подключен двухконтактным разъёмом.
Маркировка выпрямительной диодной сборки не видна, так как обращена к охлаждающей «Г»-образной пластине. Такое исполнение типично для блоков сопоставимой мощности и, вероятнее всего, используется распространённая «GBU»-шка нужного номинала.

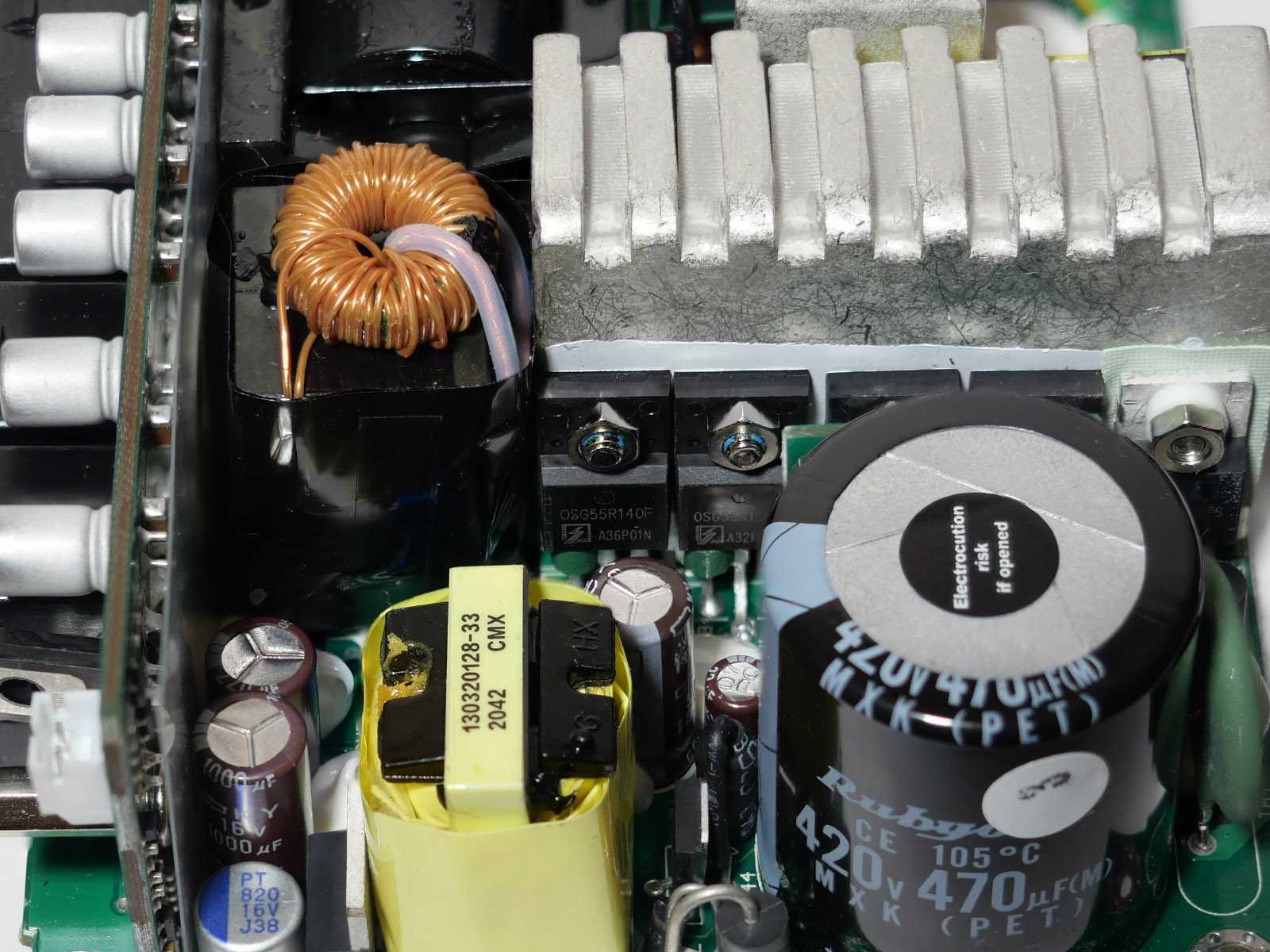

В корректоре мощности и в качестве ключей главного преобразователя применены полевые транзисторы OSG55R140F. Они вместе с другими компонентами APFC охлаждаются единым длинным радиатором.
В SX750 преимущественно используются высокотемпературные электролитические конденсаторы японского происхождения: Rubycon и Nippon Chemi-Con. Также установлено немало и более надёжных полимерных конденсаторов
В условиях полупассивного охлаждения это очень важно.

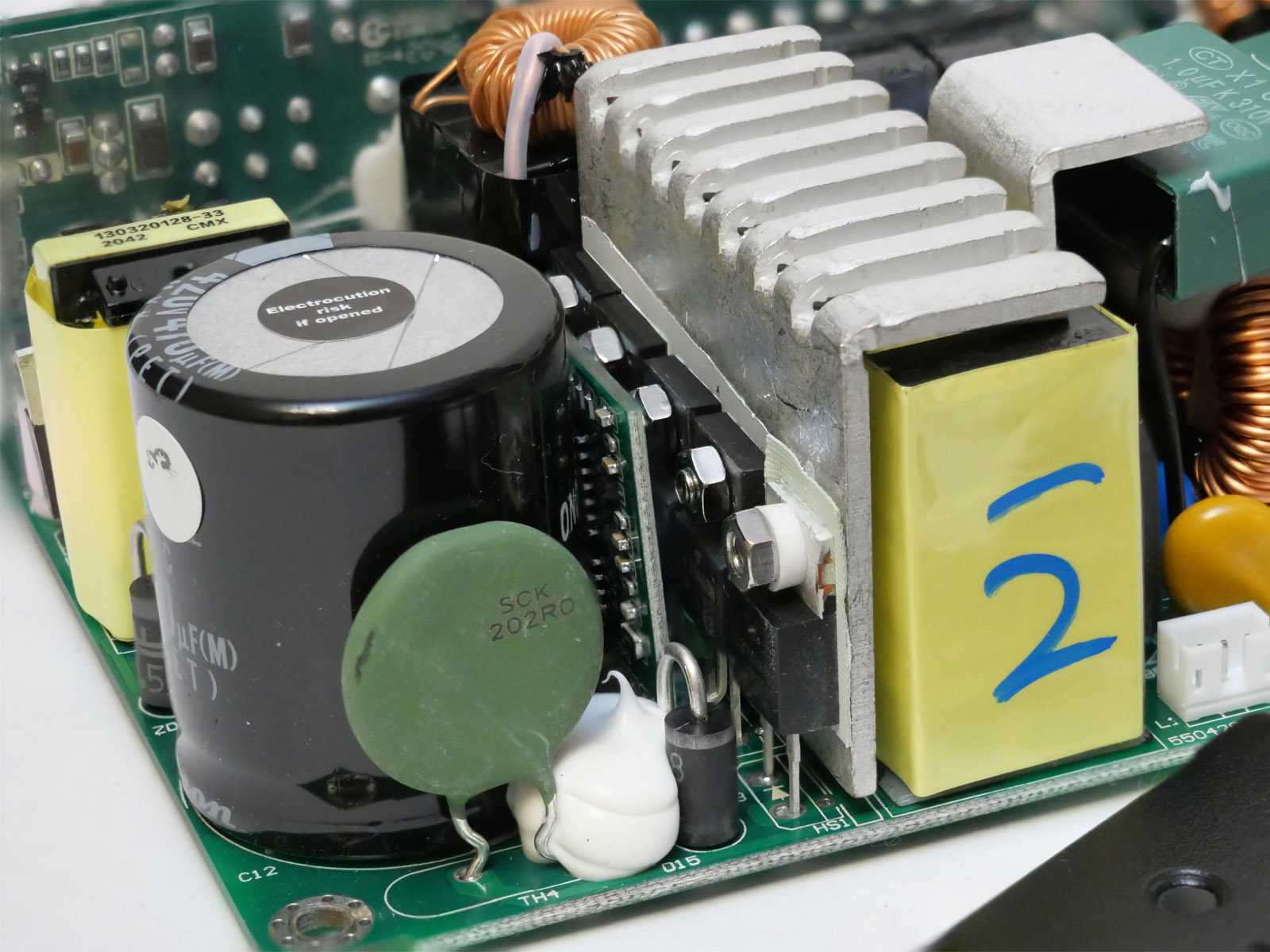

Высоковольтный сглаживающий конденсатор относится к серии MXK производства Rubycon и имеет ёмкость 470 uF. Этого достаточно для обеспечения заявленного времени удержания 13 мс при нагрузке 80%. Рабочая температура — до 105 °C.

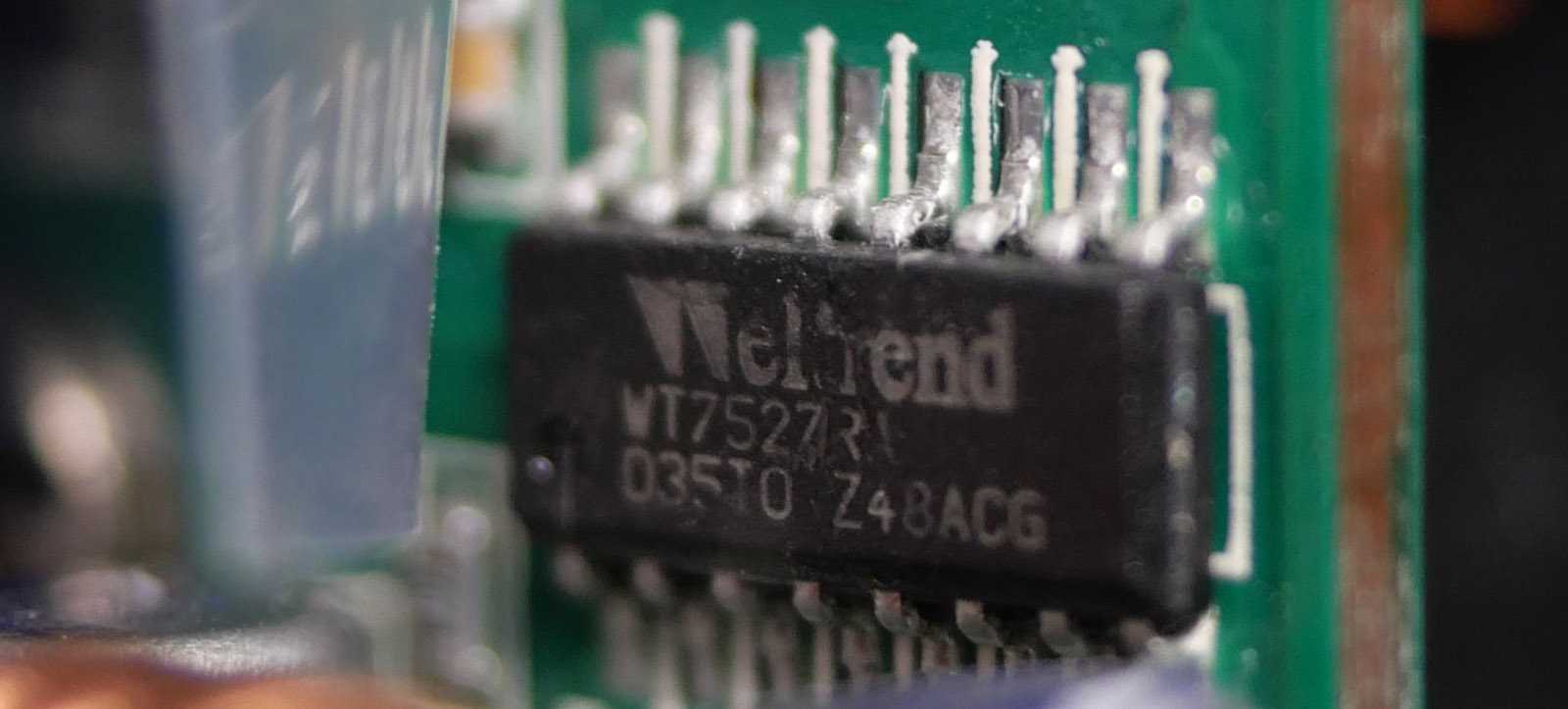

Плотная компоновка затрудняет оценку компонентной базы линии дежурного питания +5В SB. ШИМ-контроллер дежурки AT6002HSP8 припаян с нижней стороны платы. В цепи комбинируются высокотемпературные электролиты и твердотельный конденсатор.
Основой преобразователь построен по эффективной резонансной схеме с полным мостом на базе управляющей микросхемы Champion CM6901T6X, транзисторов 014N04LS и пары драйверов Silicon Labs SI8230BD.

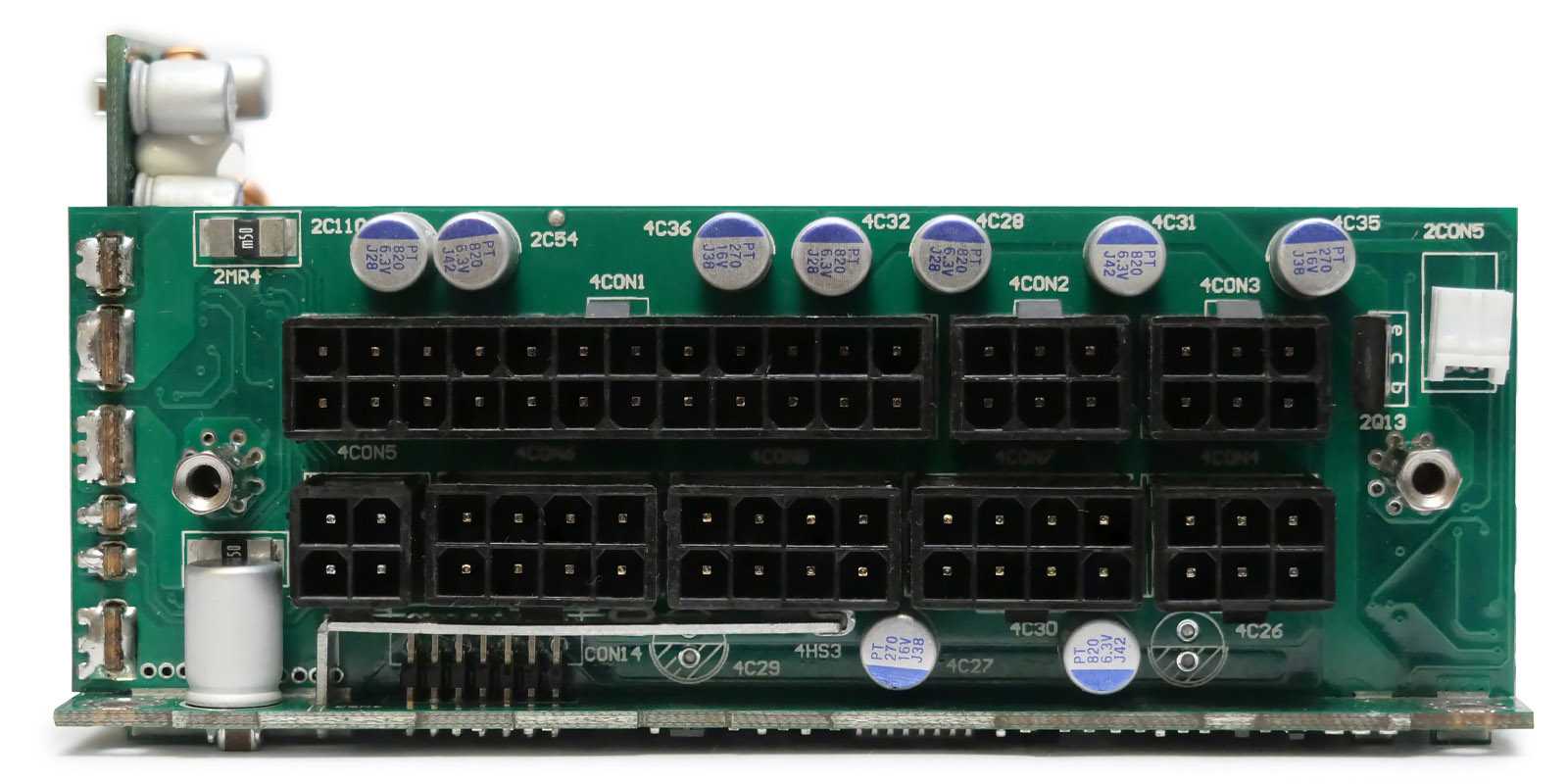

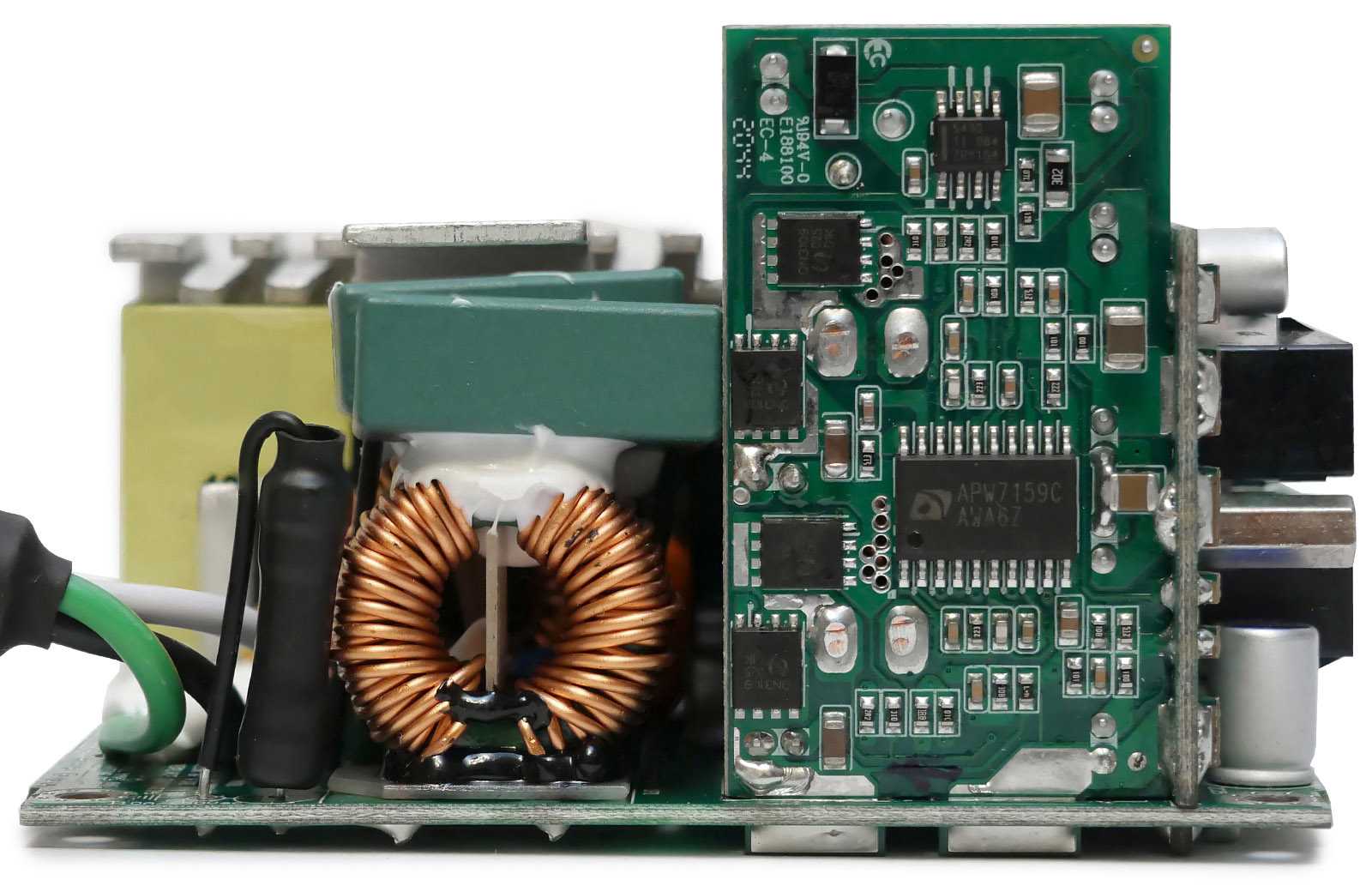

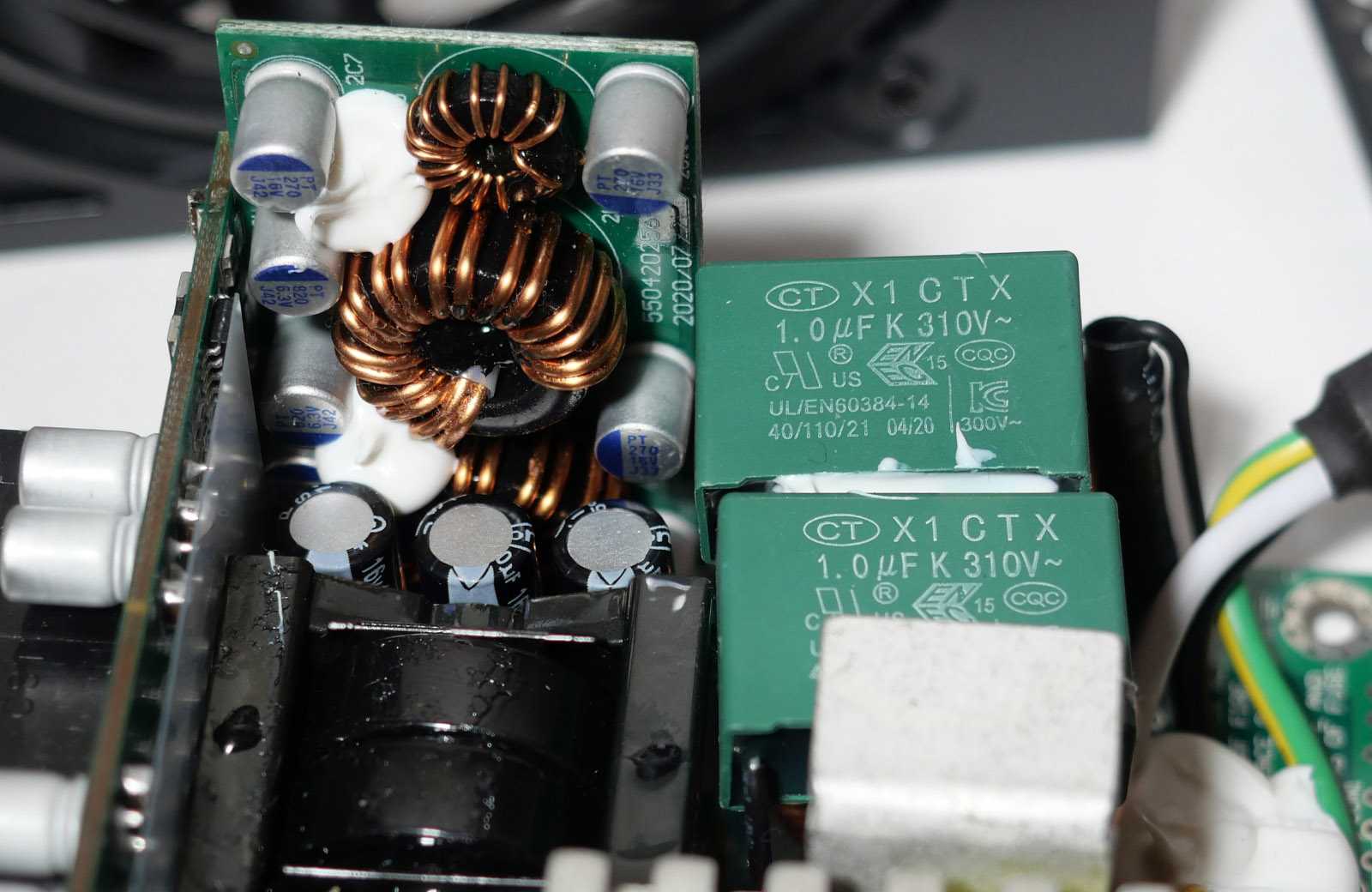

DC-DC-конвертеры шин +3,3 В и +5 В размещены на отдельной вертикальной плате и базируются на четырёх «мосфетах» ON Semiconductor ON3109 и контроллере Anpec Electronics APW7159.
Выводы от преобразователей к выходным разъёмам выполнены дорожками, проводные соединения внутри блока питания по максимуму исключены. Рядом с модульными разъёмами дополнительно используются фильтрующие твердотельные конденсаторы. На этой же плате в углу размещён разъём подключения вентилятора.
Внешний вид

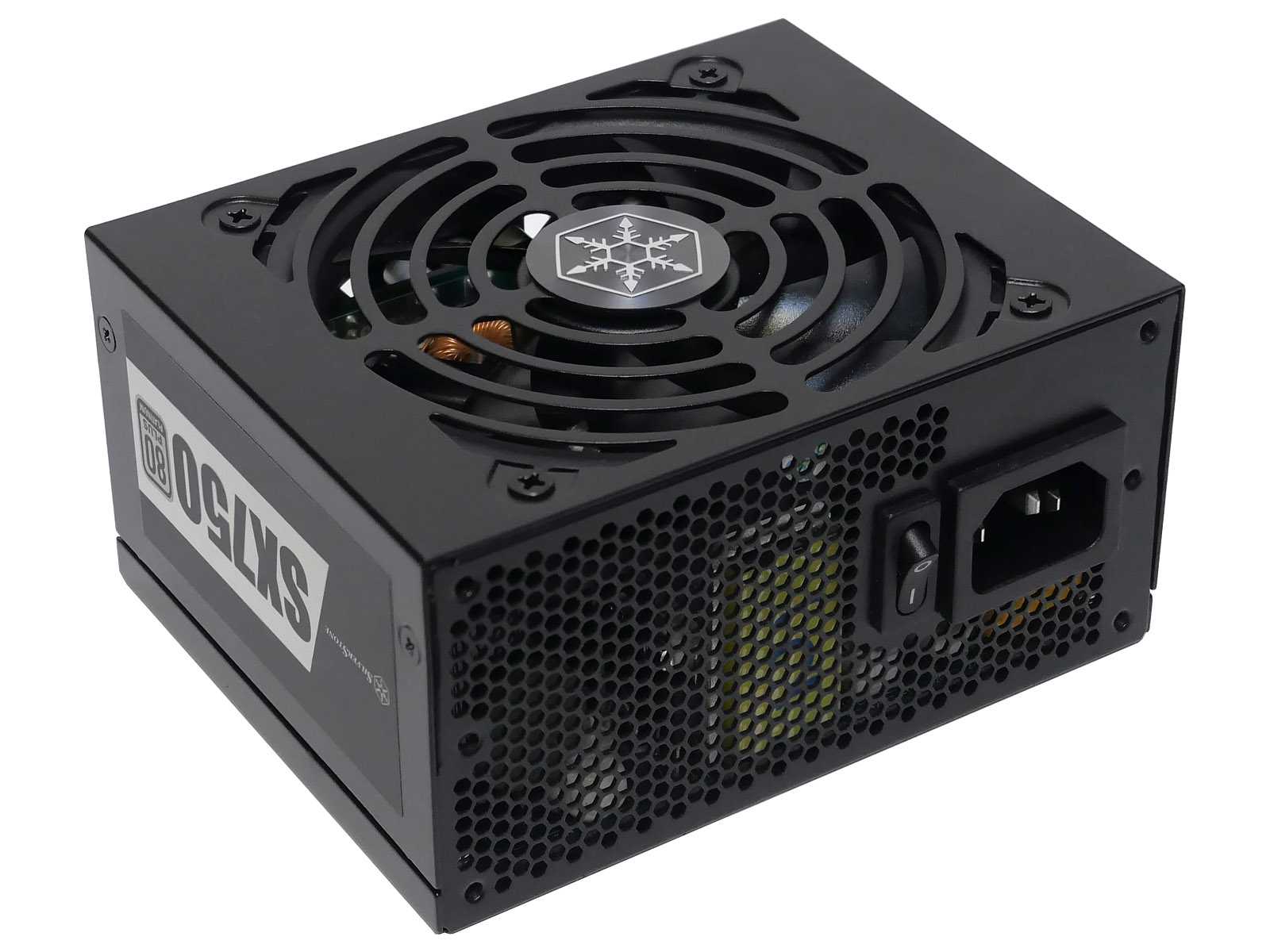

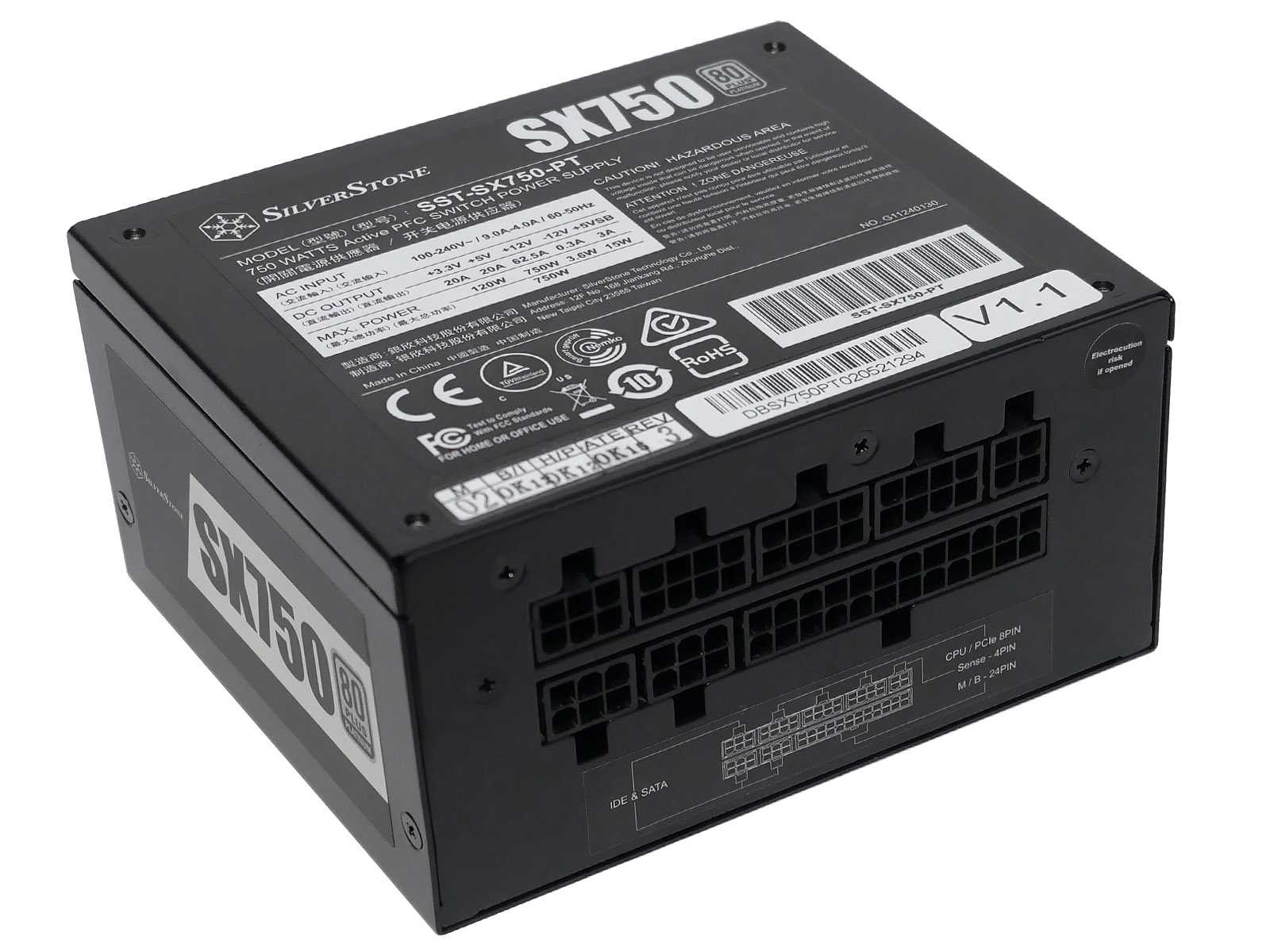

Габариты SilverStone SX750 Platinum: ширина — 12,5 см, высота — 6,35 см, глубина — 10 см. Корпус полностью металлический с качественной окраской в чёрный цвет бессвинцовой краской.

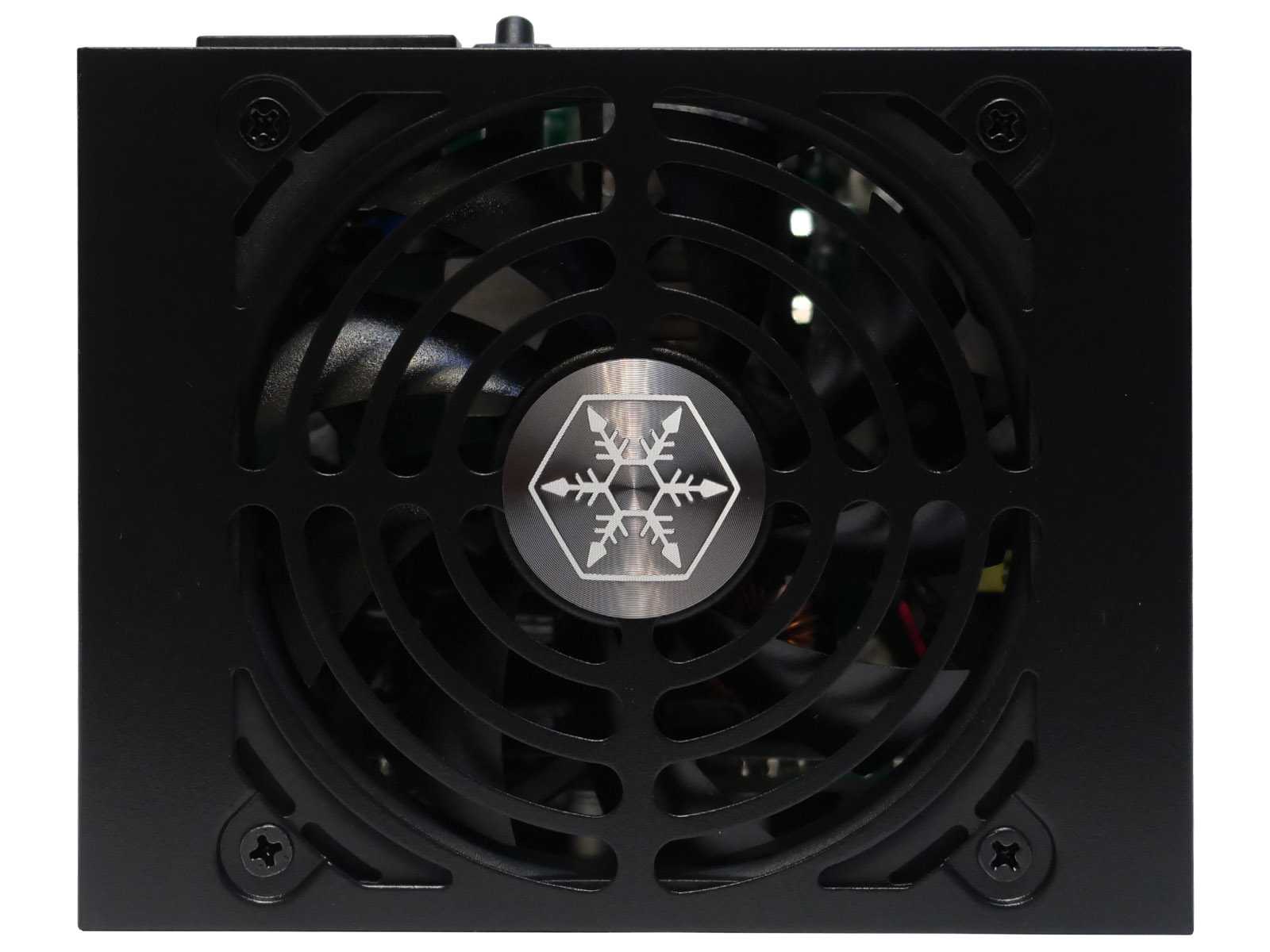

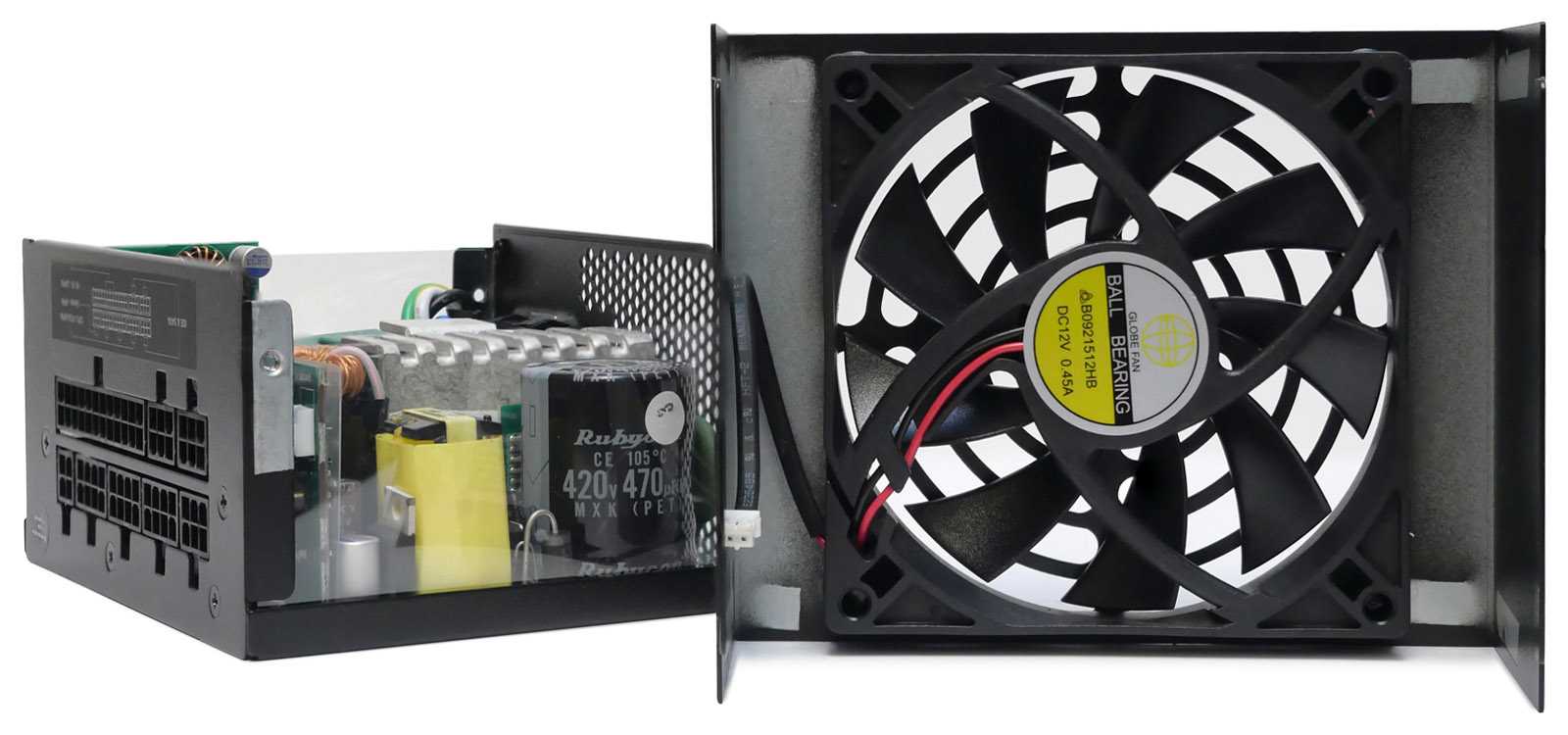

Решетка вентилятора является частью верхней крышки и выполнена методом штамповки и перфорирования. В центре красуется серебристый логотип SilverStone. Противоположная сторона отдана под наклейки со служебной информацией об устройстве. От обилия различных значков сертификации и отметок контроля качества разбегаются глаза. Одна из наклеек указывает на обновлённую аппаратную ревизию блока питания — V 1.1. Самые первые партии шли с ревизией V 1.0.

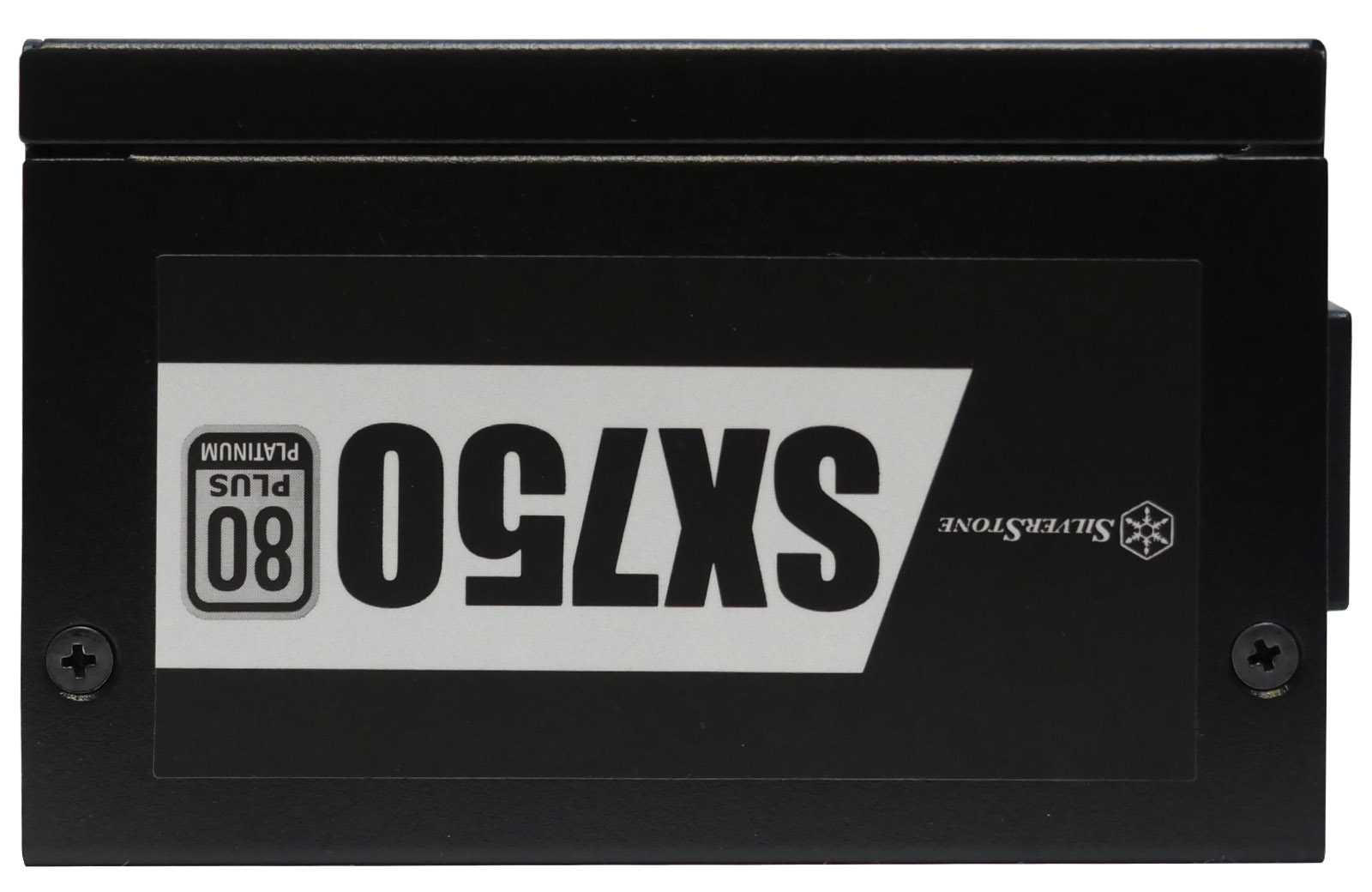

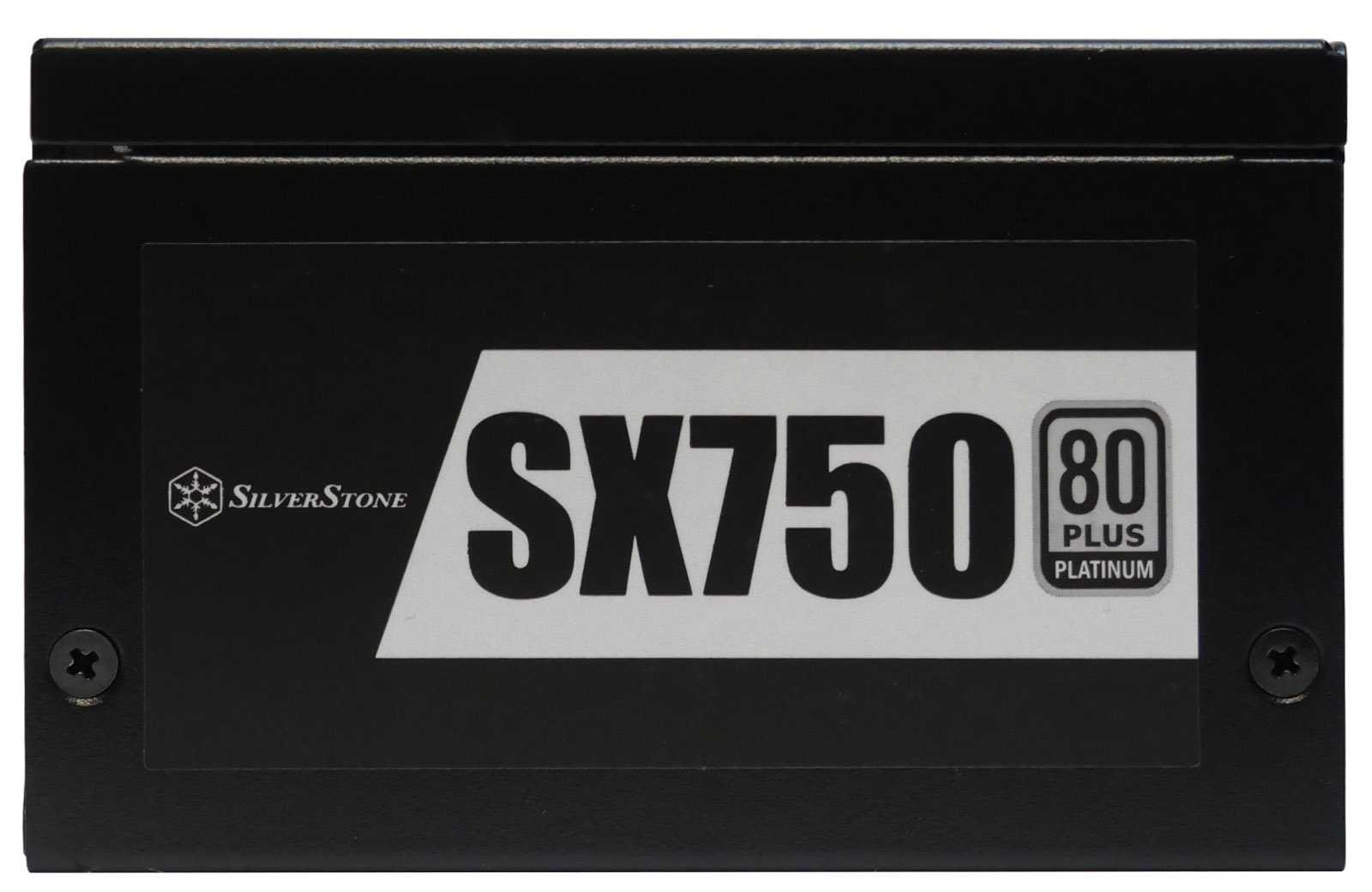

Длинные боковые грани украшены наклейками с крупным названием модели блока питания. Они зеркально отражены, чтобы оставаться читаемыми в различных вариантах установки БП: вентилятором вниз или вверх.

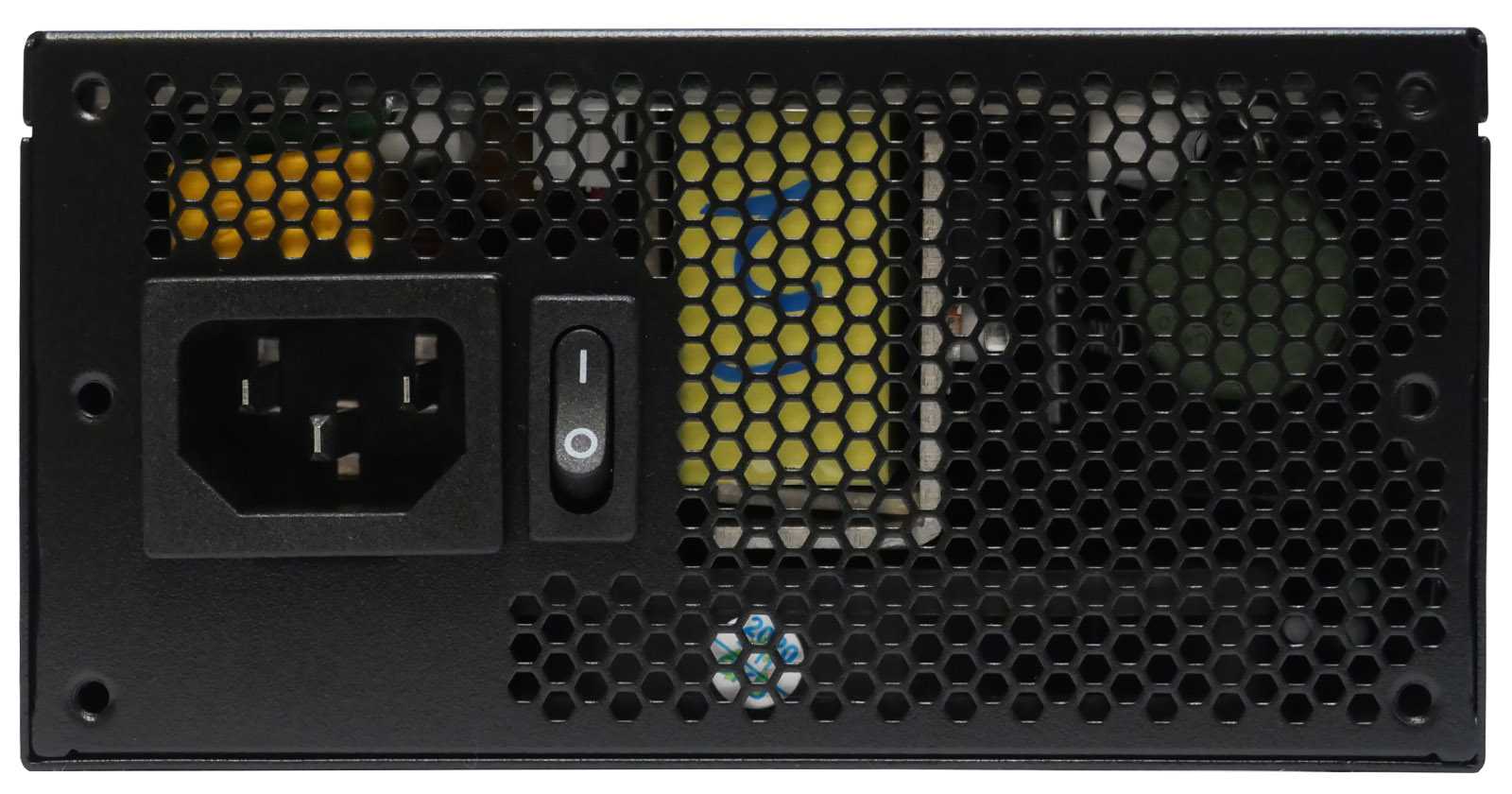

Большую часть задней стенки занимает вентиляционная перфорация с узором в виде мелких сот. Разъём подключения питания и узкий тумблер включения размещены со смещением вбок. Это призвано обеспечить низкое сопротивление потоку воздуха от вентилятора. В условиях плотной компоновки и компактных габаритов — это важные нюансы.
Тестирование
Охлаждение и уровень шума
Вентилятор в блоке питания настроен на полупассивный режим работы. Он включается по достижению порогового значения нагрузки. На сайте производителя приведена следующая диаграмма:
Опытным путем установлено, что она неточно отражает настроенный режим. На протестированном экземпляре старт вентилятора происходил приблизительно при нагрузке ~200 Вт (потребление из розетки ~220 Вт). Делалось это достаточно резко, без плавного разгона на участке до 350 Вт, как указано на диаграмме.
В диапазоне нагрузки 200-220 Вт вентилятор работает нестабильно с потрескивающими звуками из-за частых попыток остановиться и набрать обороты заново. После 220 Вт выходит на стабильную работу практически до максимальной нагрузки. Уровень шума на ровном участке около 33,6-34 дБА с расстояния 1 метр. Это немало, особенно если системный блок стоит рядом с пользователем на столе. Однако, как показала практика, при использовании в ПК производительной видеокарты с обычным воздушным охлаждением звук работы блока питания будет сопоставим с шумом от неё.
Остановка вентилятора происходит также быстро, как и старт, сразу после снижения нагрузки ниже 200 Вт. К такой особенности с резким стартом и остановкой необходимо привыкнуть.
При низкой нагрузке и остановленном вентиляторе присутствует едва заметный шум электронных компонентов. При ночной работе за бесшумным ПК и при отсутствии внешних источников шума он может быть заметен на слух.
Работа под нагрузкой
Заявленную мощность в 15 Вт источник дежурного питания выдерживает превосходно. Отклонение напряжения от номинальных 5 В не превысило 1,6% при токе 3 А.
Для шин +3,3 В и +5 В заявлена суммарная мощность 120 Вт. На практике нагрузочная способность меньше, но в современных ПК и её будет достаточно.
Линия питания +12 В отлично стабилизирована и способна выдерживать максимальную нагрузку 750 Вт в длительном режиме работы. Колебания находились в пределах, близких к погрешности измерений.
Нагрев
В связи с отводом тепла части транзисторов на металлический корпус блока питания его нижняя половина заметно нагревается во время работы. Руки не обжигает, но заметно добавит тепла соприкасающимся или расположенным вплотную комплектующим в корпусе ПК малого объёма.
Даже в режиме открытого стенда при температуре воздуха +28 °C и нагрузке до 200 Вт локальная точка температурного максимума на задней части в районе транзисторов цепи +12 В доходила до 52 °C по показаниям тепловизора Seek Thermal Compact.
Тестовый стенд
Работа блока питания проверялась на реальной системе в конфигурации:
-
Центральный процессор: Intel Core i3 4160
-
Система охлаждения: Intel Box
-
Термоинтерфейс: ARCTIC MX-2
-
Материнская плата: ASUS H97I-PLUS
-
Оперативная память: DDR3-1600 2x8Gb Kingston HyperX FURY HX316C10FWK2/16
-
Видеокарта: ASUS Radeon R9 390 8GB DirectCU II
-
Накопители: SSD Kingston HyperX FURY 240Gb (SHFS37A/240G)
-
Корпус: SilverStone ML08B и открытый стенд
-
Блок питания: SilverStone SX600-G (600 Вт)
-
Операционная система: Windows 8.1 Профессиональная x64
Длина кабелей блока питания SilverStone SX600-G идеально подошла для их прокладки в корпусе SilverStone ML08B, который мы протестировали чуть ранее, но вот с размещением блока питания через комплектную рамку-адаптер в стандартном ATX корпусе могут быть проблемы, особенно если блок питания размещается внизу. Полностью модульная конструкция позволила подключить только те кабели, которые были нужны для работы игровой системы. Результат представлен ниже.
1. Простой системы. Система без нагрузки с активированными технологиями энергосбережения процессора Intel Core i3 4160.
2. Нагрузка процессора (CPU). Для нагрузки использовалась утилита LinX v0.6.5.
3. Нагрузка видеокарты (GPU). Для нагрузки использовалась утилита FurMark v1.16.0.0, разрешение 1920×1080, сглаживание 4x MSAA.
4. Комбинированная нагрузка CPU+GPU. Тесты LinX и FurMark, запущенные одновременно.
Для измерения потребления системы и коэффициента мощности использовался тарификатор PEREL E305EM5-G. Цифровой мультиметр M890C+ использовался для контроля напряжений.
Тестирование на открытом стенде проводилось для оценки уровня шума от работы блока питания и контроля нагрева корпуса блока питания.
Кабельная система

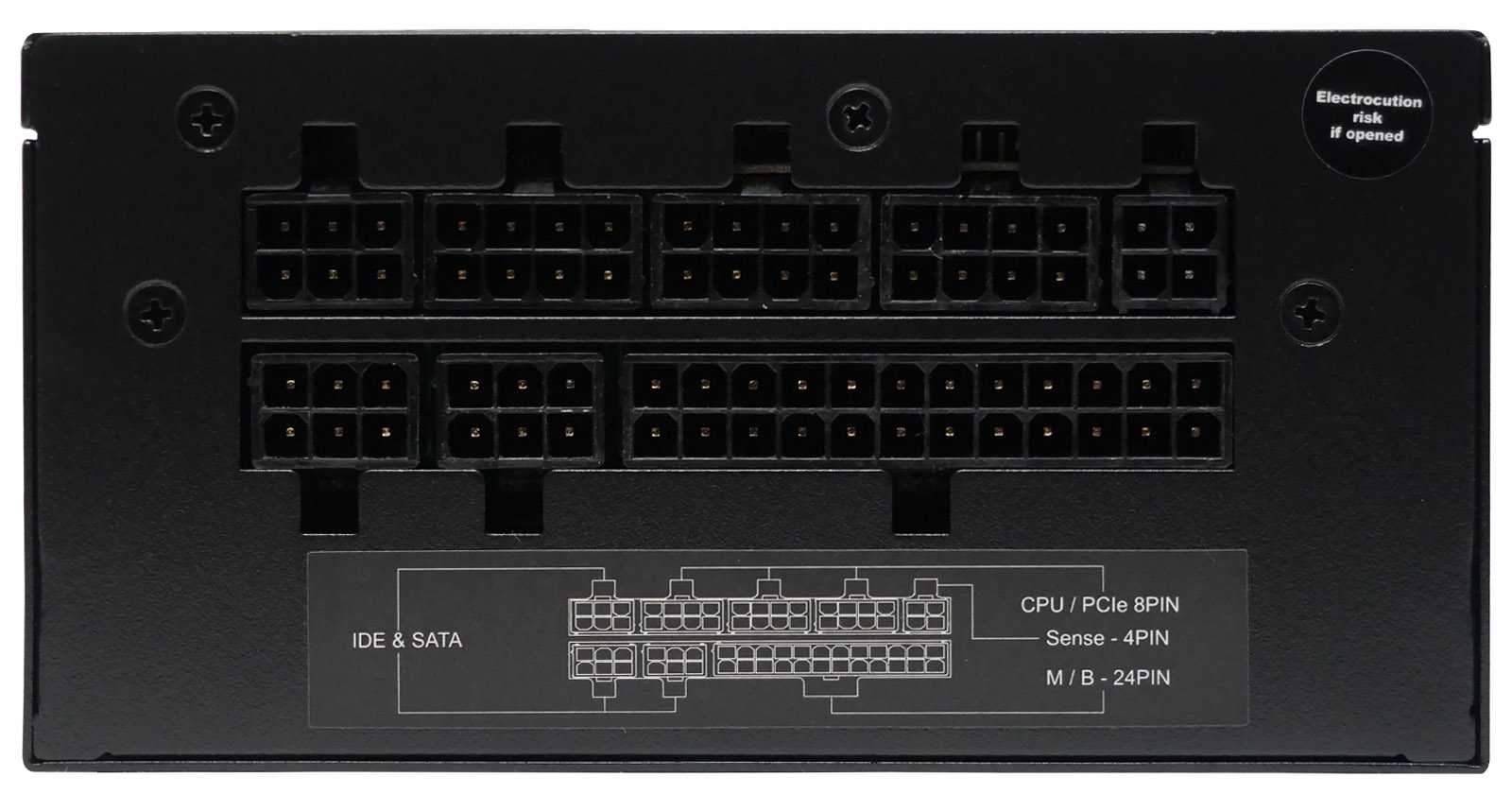

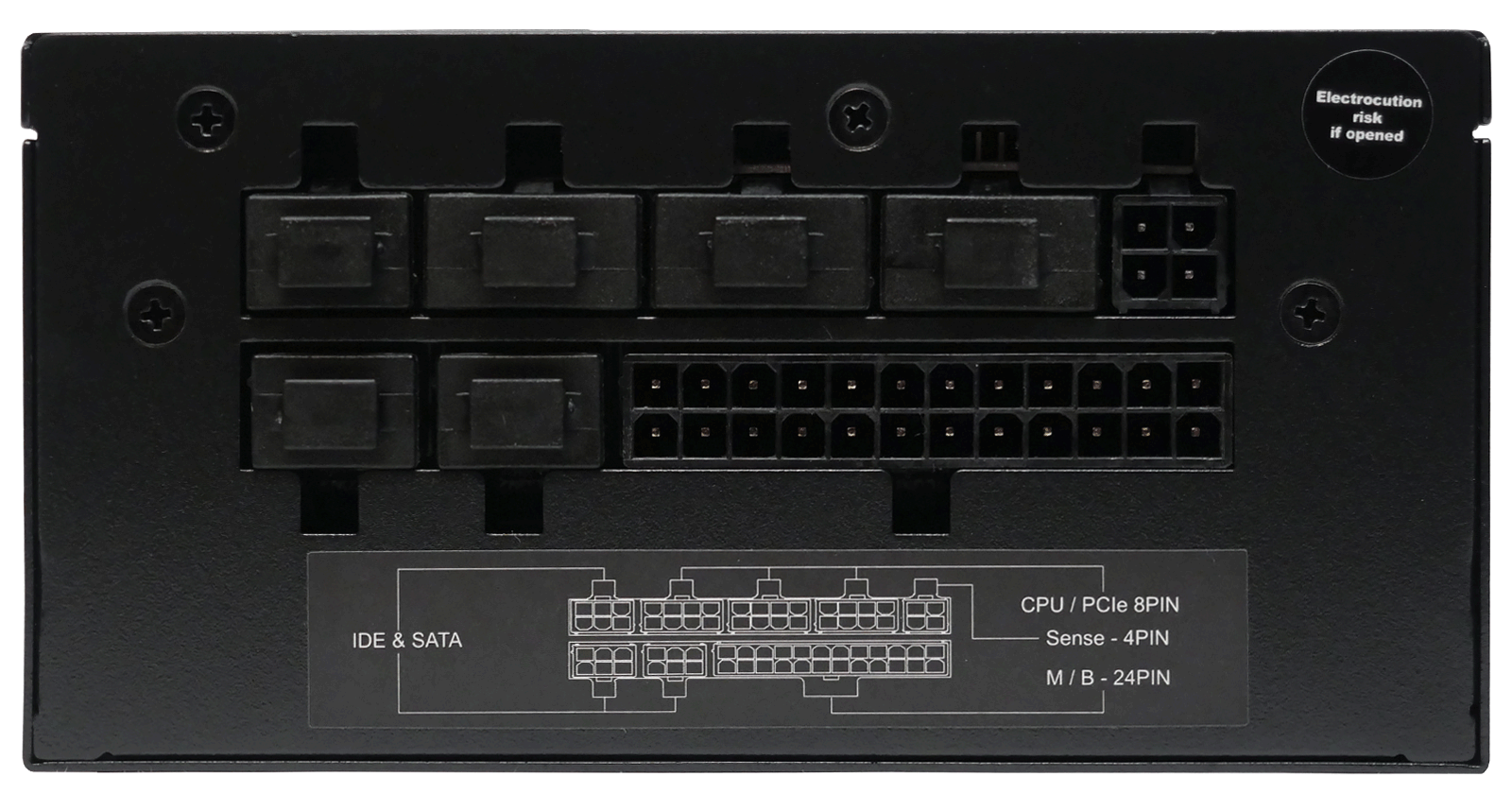

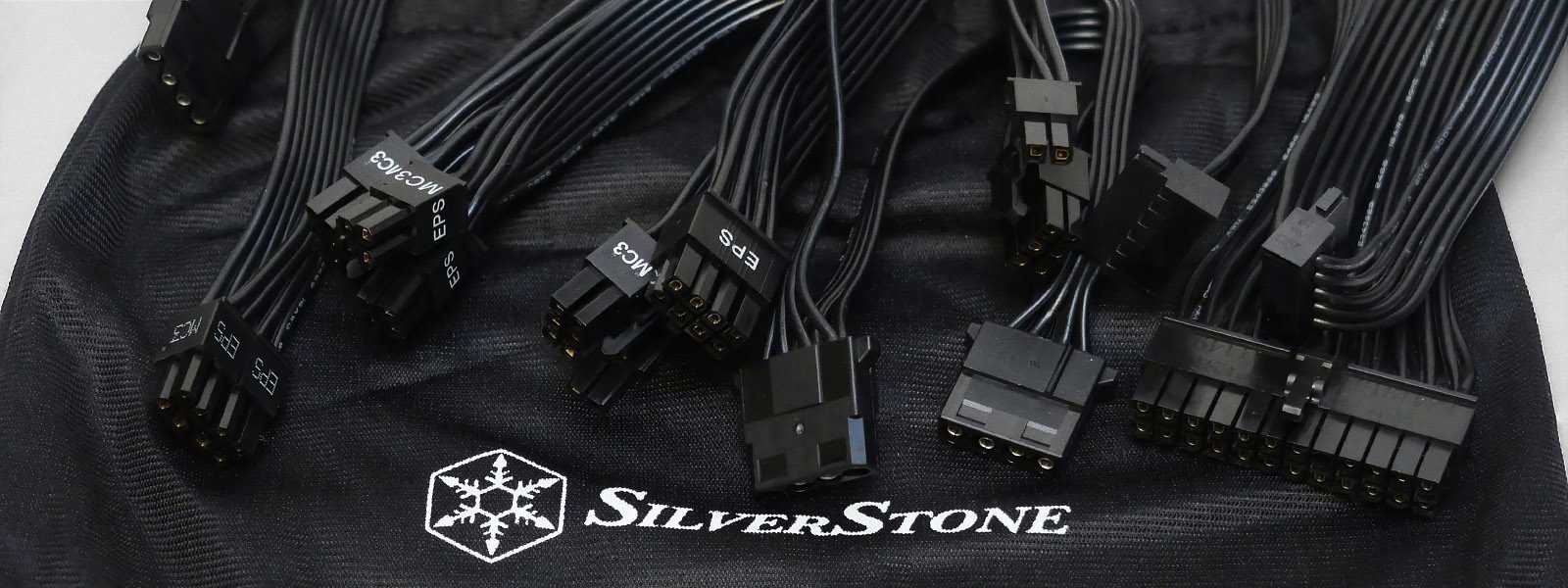

Блок питания SilverStone SX750 Platinum является полностью модульным. Это означает, что у него съёмные абсолютно все выходные кабели. На время транспортировки разъёмы частично закрыты съёмными пластиковыми заглушками. Неиспользуемые линии при работе можно так и оставить закрытыми, чтобы на контакты попадало меньше пыли.
Разъёмы сделаны аккуратно. Назначение схематично изображено на наклейке. Форма коннекторов отличается по количеству контактов, что исключает ошибочное подключение. Это уже третье поколение дизайна разъёмов от SilverStone, появившееся в 2020 году и нацеленное на полную унификацию кабельных подключений для модульных БП этого производителя.
Длина проводов и группировка коннекторов по отдельным линиям:
- Основной разъём питания материнской платы 24(20+4)-pin — 300 мм;
- Питание процессора EPS12V один штекер 8(4+4)-pin — 400 мм;
- Питание процессора EPS12V два штекера: 8-pin и 8(4+4)-pin — 400 мм + 150 мм;
- PCI-E 8(6+2)-pin — 2 х (400 мм +150 мм);
- Периферия 4xSATA — 2 x (300 мм + 190 мм + 90 мм + 90 мм);
- Периферия 3xMOLEX-1xFDD — 1 x (300 мм + 195 мм + 195 мм + 100 мм).
Строение
По маркировке установленного 80 мм вентилятора ADDA AD0812UB-D91В с толщиной 15 мм удалось определить его максимальную скорость вращения – 4500 rpm и максимальный уровень шума 48 дБ, так что «тихим» его назвать тяжело, но не будем забывать, что его обороты регулируются в зависимости от температуры.
OEM производителем является достаточно известная компания Enhance. Компоновка на плате ну очень плотная и состоит из двух уровней, с отдельными платами, размещенными вертикально. Только так можно было добиться компактных размеров блока питания.

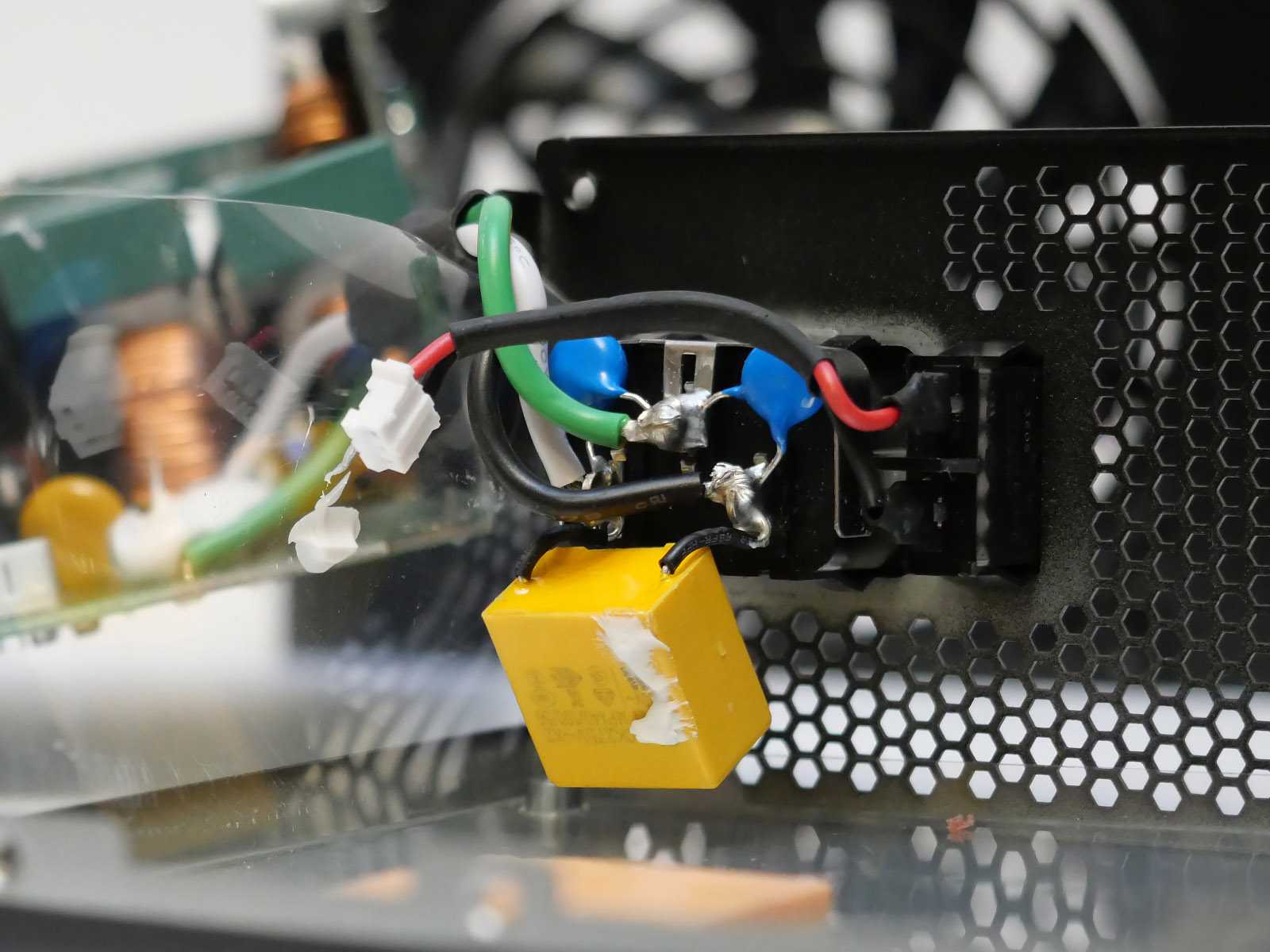

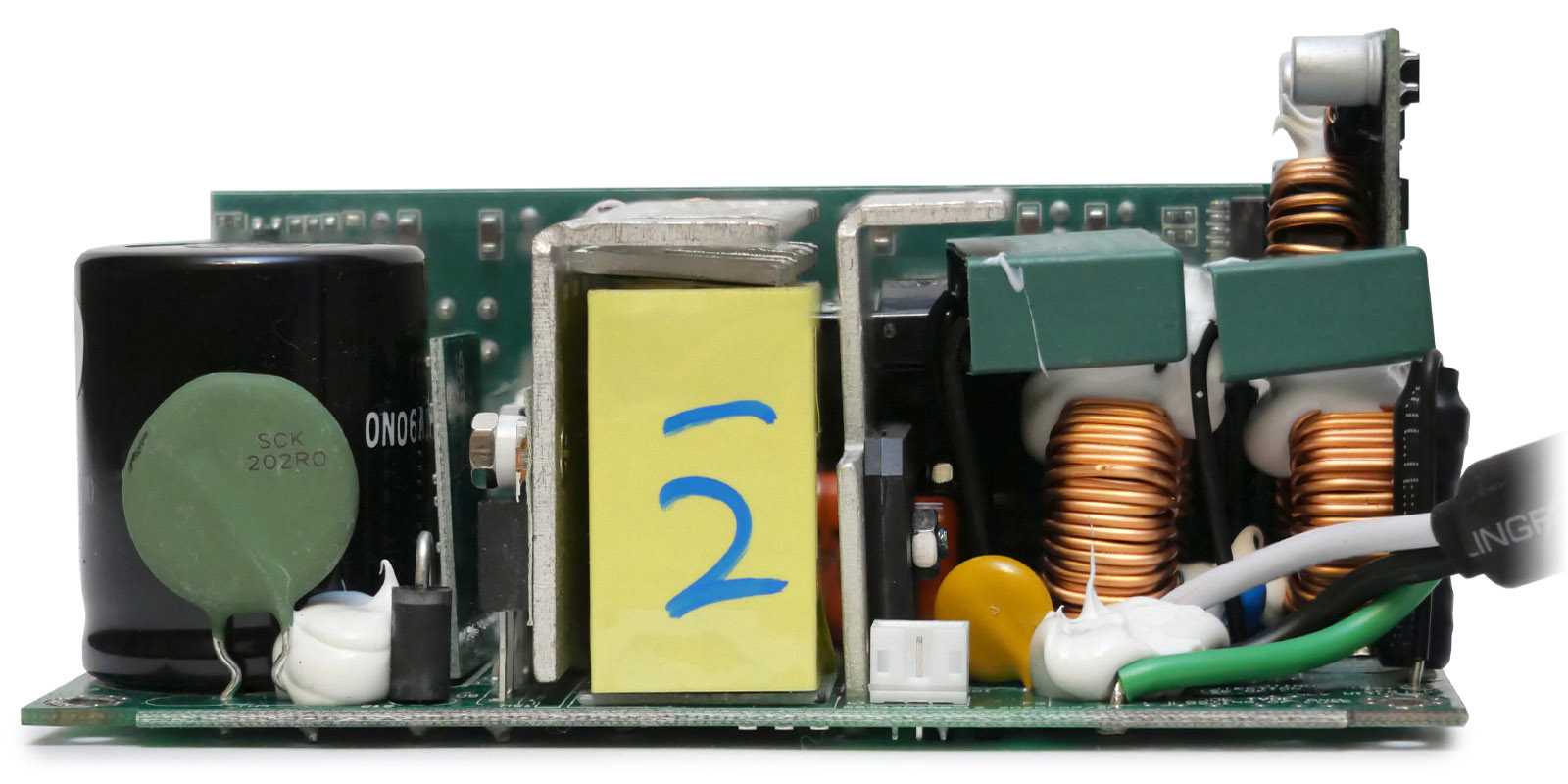

Непосредственно на разъеме питания распаяна плата с EMI-фильтром и в качестве элемента защиты размещен плавкий предохранитель. Все это упаковано в прозрачную пленку, чтобы избежать контакта с другими элементами блока питания.
С точки зрения конструкции, то тут неожиданностей нет и используются привычное решение на полумостовой резонансной схеме. Что несколько непривычно видеть, так это набор конденсаторов от различных производителей (замечены Rubycon, Teapo, Gemcon), что говорит о желании производителя немного сэкономить, хотя качество изготовления, пайка, находятся на высоком уровне.
В блоке активной коррекции мощности используется конденсатор Rubycon MXH 450V 330 мкФ (105 °С).
Для высокой стабильности выходных напряжений используется схема с независимой стабилизацией линий +3.3 В и +5 В, реализованные на отдельных платах с ШИМ-контроллерами APW7073.
Строение
Блок питания SilverStone Strider Platinum ST85F-PT оснащается типичным 120х120х25 мм вентилятором Globe Fan S1202512L. Согласно спецификациям он имеет максимальную скорость вращения 2000 rpm и уровень шума 34 дБ. Он не самый тихий, но напомним, что его скорость вращения регулируется самим блоком питания.
Некоторое дежавю мы испытали при осмотре внутренностей SilverStone Strider Platinum ST85F-PT. Его компоновка схожа с ранее рассмотренным SilverStone Strider Gold S ST75F-GS V2 с тем же высоким качеством изготовления, хорошей пайкой, но все-таки заметны некоторые изменения в компонентах, чтобы добиться более высокого КПД и соответствия стандарту 80 PLUS Platinum.
Так используются алюминиевые радиаторы с несколько большей степенью оребрения, что не будет лишним (напомним про полупассивный режим работы блока питания).
Большая часть элементов фильтра электромагнитных помех (EMI) реализована на отдельной плате. Для управления задействуется такой же ШИМ-контроллер Sanken A6069H.
Применением японских конденсаторов Nippon Chemi-Con в высоковольтной части в составе блока активной коррекции мощности (APFC) – 400v 680 мкФ (105 °С).
В качестве контроллера LLC используется хорошо знакомая микросхема Infineon ICE2HS01G, размещенная на вертикальной плате.
Еще одна плата – это набор DC-DC преобразователей для линий +3.3 В и +5 В. К сожалению различить маркировку управляющей микросхемы невозможно, но вероятнее всего это Anpec APW7159.
Не забыта и схема контроля/защиты (OVP/UVP, OCP), реализованная на базе Silicon Touch PS223, которая также температурный контроль.
Технические характеристики
-
Модель: SilverStone SX600-G
-
Цвет: черный
-
Размеры без кабелей (Ширина x Высота x Глубина), (мм): 125 мм x 63,5 x 100
-
Вес (кг): 1,45
-
Номинальная мощность (Вт): 600
-
Сертификат: 80 PLUS Gold (КПД при 20% нагрузке 87%, КПД при 50% нагрузке 90%, КПД при 100% нагрузке 87%)
-
Модульная система кабелей: Есть
-
Форм-фактор: SFX
-
Среднее время работы (часов): 100000
-
Температура эксплуатации (С): +0 – +40
-
Размер вентилятора (мм): 80
-
Уровень шума (дБ(А)): 0 – 40 дБ
-
Системы защиты: OCP (защита от перегрузки по току), OPP (защита от перегрузки), OVP (защита от подачи повышенного напряжения), OVP (защита от перегрева), SCP (защита от короткого замыкания)
Входные параметры
-
Напряжение (В): 90–256
-
Частотный диапазон (Гц): 47–63
-
Коррекция мощности (PFC): Активная
-
Коэффициент мощности при нагрузке 100%: >0.95
Выходные параметры
-
Ток по линии +3.3 В (А): 20
-
Ток по линии +5 В (А): 15
-
Ток по линии +12 В (А): 50
-
Ток по линии –12 В (А): 0.3
-
Ток по линии +5Vsb (А): 2.5
-
Стабилизация напряжения по линиям +3.3 В, +5 В, +12 В: ±3 %
-
Стабилизация напряжения по линии –12 В: ±10 %
-
Стабилизация напряжения по линии +5Vsb: ±5 %
-
Максимальная суммарная мощность 12 В (Вт): 600
-
Максимальная суммарная мощность +3.3 В и +5 В (Вт): 90
Разъемы и длина кабелей
-
1 x ATX Mainboard 20+4-пин: 30 см
-
1 x EPS/ATX 12V 4+4-пин: 1 (40 см)
-
2 x PCI-E 6+2-пин: 40 см + 15 см
-
4 x SATA: 30 см + 20 см + 10 см + 10 см
-
2 x Molex: 30 см + 20 см
-
1 x FDD: 30 см + 20 см + 20 см
Упаковка и комплектация
После теста компактного корпуса SilverStone ML08B немного непривычно видеть продукцию компании SilverStone в ярко оформленной коробке, в которой поставляется SFX блок питания SilverStone SX600-G. Использование желтого и черного цветов подчеркивает его высокую мощность, составляющую 600 Вт, наличие у него сертификата 80 PLUS Gold, но на этом информация не заканчивается. На лицевой части подчеркиваются все ключевые элементы, один из которых – это возможность работы в безвентиляторном режиме «Zero RPM»
Ознакомиться с этими особенностями мы можем и на русском языке на задней части коробки, где нашлось место для различных графиков: КПД под нагрузкой, стабильность напряжений (отклонения не более ±3 % ), зависимость скорости вращения вентилятора от нагрузки и условия безвентиляторного режима – вентилятор включается при нагреве внутренних элементов выше 45 °С). Здесь же можно увидеть, что блок питания полностью модульный (все кабели подключаются к соответствующим разъемам).
Узкие торцы так же содержат информацию об электрических спецификациях, размерах и разъемах, которые есть у блока питания.
Комплектация можно считать «богатой», так как помимо руководства пользователя, брошюры SilverStone, евро-кабеля и 4 винтов внутри находится рамка-адаптер с форм-фактора SFX на ATX, допускающей установку блока питания в обычные ATX корпуса.
Хотя для использования в ATX корпусах возникнет вопрос: «а хватит ли длины штатных кабелей?». Так длина 20+4-пин кабеля составляет всего 30 сантиметров. Набор кабелей содержит все необходимые разъемы, правда их количество «минимально», но достаточно для любого компактного корпуса: 1 x ATX 20+4-пин, 1 x EPS/ATX 12V 4+4-пин, 2 x PCI-E 6+2-пин, 4 x SATA, 2 x Molex и 1 x FDD, являющийся продолжением кабеля с Molex портами. Все кабели плоские и достаточно гибкие, так что проблем с их укладкой возникнуть не должно.
Строение
Внутри установлен 120 мм вентилятор с маркировкой POWERYEAR PY-12015H12S (12 В, 0.22 А). Его толщина составляет 15 мм.
Информация на сайте производителе о нем отсутствует, но исходя из данных компании SilverStone, при 100 % нагрузке на блок питания, его скорость вращения должна составить 1700 rpm.
Внутренний объем корпуса блока питания используется по полной – свободного места в нем практически нет, часть элементов размещено на вертикальных платах. Сборка/распайка качественная и аккуратная. Заметно применение японских конденсаторов производства Nippon Chemi-Con (рабочая температура до 105 °С).
Присутствуют все решения, позволяющие добиться высокого КПД (>90 % ) и стабильных выходных напряжений:
– EMI-фильтр.
– Блок активной коррекции мощности (APFC).
– Контроллеры, размещенные на отдельных платах: LLC-преобразователь Infineon ICE2HS01G, схема стабилизации выходных напряжений на базе микросхемы Anpec и микросхема Silicon Touch PS223, реализующая основные защиты OVP/UVP, OCP.
Заключение
Схемотехника и элементная база протестированного блока питания оставили приятное впечатление и не вызвали сомнений относительно его стабильной и долгосрочной работы. Маленькой ложкой дёгтя становится лишь особенность работы охлаждающего вентилятора, который достаточно резко начинает работать при преодолении пороговой нагрузки. В этом плане производителю стоило бы поработать над плавным стартом с медленным разгоном до нужных оборотов, чтобы сделать звук воздушного потока равномерно нарастающим и менее резким. Справедливости ради отметим, что после старта равномерный шум от него не сильно навязчив в сравнении с другими 92-мм экземплярами.
Даже с учетом сказанного не стоит забывать, что в сегменте мощных блоков питания формата SFX выбор невелик. Компактные ПК в силу ограниченности внутреннего объёма корпусов нечасто в своей конфигурации могут похвастаться производительной видеокартой в паре с процессором HEDT-сегмента. В случае же сборки бескомпромиссного игрового, но компактного ПК без мощного блока питания не обойтись, и экземпляры типа SilverStone SX750 Platinum становятся в прямом смысле слова незаменимыми.
Преимущества SilverStone SX750 Platinum (SST-SX750-PT, V 1.1)
- Высокая мощность;
- Превосходная стабилизация шины +12 В;
- Полупассивный режим работы вентилятора (бесшумность при невысокой нагрузке);
- Отличная энергоэффективность (80 PLUS Platinum);
- Набор базовых защит;
- Полностью модульное подключение кабелей;
- Качественная элементная база;
- Гарантия 5 лет.
Недостатки:
- Резкий старт и остановка вентилятора при достижении пороговой нагрузки;
- Заметный нагрев корпуса.
