Обзор блока питания silverstone strider platinum st1000-pts. нужно распробовать

Тестирование

Для тестирования блоков питания мы используем частично самодельный стенд на основе полевых транзисторов. Принцип работы прост: ток переходит в тепло, рассеиваемое массивным радиатором и несколькими вентиляторами. По своей сути это обогреватель, работающий от 12 вольт. Нагрузочный стенд позволяет изменять мощность в пределах 100-1500 Вт.

КПД

Для определения КПД, что является одной из ключевых характеристик блока питания, сравнивается мощность на входе и мощность на выходе простым бытовым ваттметром. Путём несложных вычислений и определяется коэффициент полезного действия. Данный метод измерения, естественно, имеет определённую погрешность. Она составляет 1-3%. Поэтому иногда кривая КПД может не до конца соответствовать соответствующему стандарту 80 PLUS.

Стабильность напряжений

Стабильность выходных напряжений блока отчасти даже более важная характеристика, чем КПД. «Скачущие» напряжения негативно сказываются на стабильности работы компьютера, особенно в режиме разгона. Стандарт ATX допускает отклонения до 5% в обе стороны. Считается хорошо, если флуктуации в пределах 3%. К сожалению, наш стенд позволяет нагружать только линию 12 В. Впрочем, поскольку только она и задействуется в современных компьютерах, это небольшое упущение.

Вентилятор

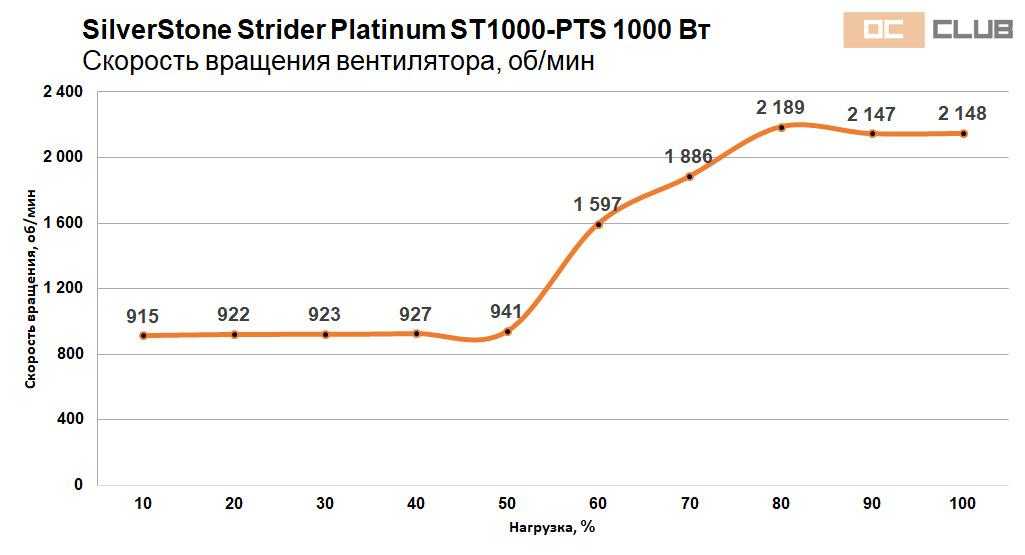

Как правило, блок питания является одной из самых шумных комплектующих в ПК. К сожалению, измерить уровень шума в децибелах не представляется возможным. Рёв вентиляторов нагрузочного стенда умножает все эти попытки на ноль, как вблизи, так и на более удалённых расстояниях. Поэтому на графиках приведены показатели скорости вращения вентилятора. 120-140 мм вентилятор становится различим (но очень тихо) примерно с 1000 об/мин, 1500 об/мин – отчётливо слышен (в условиях открытого стенда).

Да, режим поведения вентилятора весьма необычен. Но до достижения 50% нагрузки он очень тихий.

А на все деньги?

Пожалуй, самый бесполезный, но весёлый тест, в ходе которого блок насилуется перегрузкой до тех пор, пока не сработает либо по защите от перегрева (что реже), либо по защите от перенагрузки (чаще), либо пока не сгорит (пока без потерь). Блок выключился при нагрузке в 1364 Вт, что весьма хороший результат.

Спецификация

• Модель — SST-ST75F-GS V2.0
• Максимальная выходная мощность – 750 Вт
• Плотность мощности — 415 Вт Вт/л
• Цвет — черный （бессвинцовая краска）
• Сочетание нагрузок +3,3, +5В – 120 Вт
• Сочетание нагрузок +12В – 750 Вт
• Входное напряжение — 90 В – 264 В
• Диапазон частот входного сигнала — 47Hz — 63Hz
• Тип PFC — Active PFC (PF>0,95 при полной нагрузке)
• Эффективность — 87%~90% при нагрузке 20%~100%
• Среднее время безотказной работы — 100 000 часов
• Диапазон рабочих температур — 0°C — 40°C
• Защита:

1. Защита от сверхтоков
2. Защита от перегрузки
3. Защита от перенапряжений
4. Защита от превышения температуры
5. Защита от понижения напряжения
6. Защита от короткого замыкания

Разъемы:

1. 24 / 20-пиновый разъем для материнской платы (550 мм) – 1 шт.
2. 8 / 4-пиновый разъем EPS/ATX 12В（750 мм） — 1 шт.
3. 8 / 6-пиновый разъем PCI-E（550 мм/ 150 мм x2） — 4 шт.
4. SATA-разъем（600 мм / 150 мм / 150 мм / 150 мм x 2） — 8 шт.
5. 4-пиновый разъем для периферийных устройств（600 мм / 150 мм / 150 мм x 2） — 6 шт.
6. 4-пиновый floppy-разъем（600 мм / 150 мм / 150 мм / 150 мм x 2） — 2 шт.

• Система охлаждения — тихий 120-мм вентилятор
• Уровень шума — 18 дБ
• Размеры — 150 мм (Ш) x 86 мм (В) x 140 мм (Г)
• Вес – 2,1 кг
• Форм-фактор — ATX
• Сертификат — 80 PLUS Gold

Нагрузочные характеристики:

	+3.3V	+5V	+12V	+5VSB	-12V
Максимальная (ампер)	22A	22A	62.5A	3.0A	0.3A
Минимальная (ампер)	0.5A	0.2A	0A	0A	0A
Диапазон (%)	±3%	±3%	±3%	±5%	±10%
Нестабильность выходного напряжения (%)	±1%	±1%	±1%	±1%	±1%
Колебания (м Vp-p)	50mV	50mV	120mV	50mV	120mV

Для мощности шины +12VDC заявлено значение 750 Вт. Соотношение мощности по шине +12VDC и полной мощности составляет еденицу, что является очень высоким показателем для современных решений подобной мощности. Нагрузочный ток 62,5 А. На «виртуальные» линии она не разделена, так что проблем с подключением, скажем, пары видеокарт не возникнет. На линиях +5V и +3.3V заявлена мощность в 120 Вт.

Внешний вид и особенности

По части дизайна SilverStone применили чисто инженерный прагматичный подход. Какими-то внешними данными он не может похвастаться. Кратко говоря, это просто чёрный почти квадрат с вентиляционными прорезями и снежинкой в центре.

Корпус SilverStone Strider Platinum ST1000-PTS выкрашен в чёрный цвет с шершавым покрытием. Лично мне такая покраска нравится, но исходя из личного и ну очень богатого опыта обращения с блоками с таким покрытием, здесь есть как “за”, так и “против”. Краска крепкая, она совсем не царапается – и это неоспоримый плюс. На ощупь необычная, приятная. При этом она сильно собирает пыль, а вычистить её сложно тряпкой/щёткой (влажная салфетка всё решает).

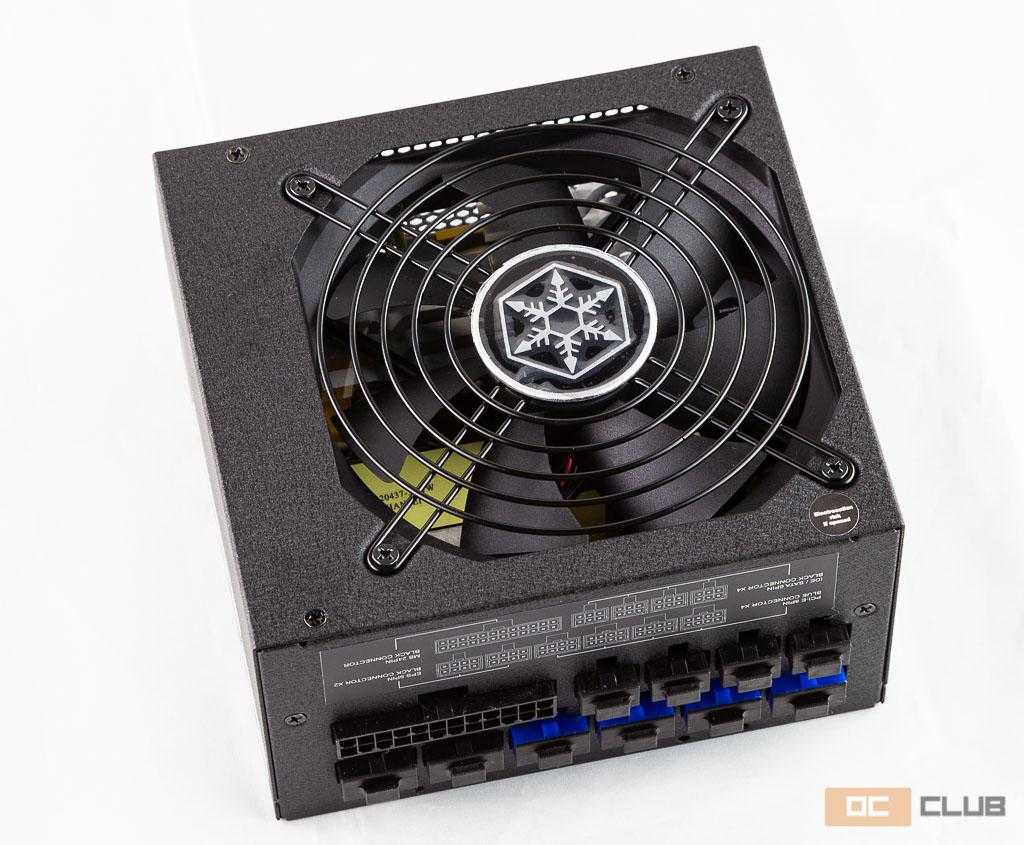

Вентиляционное отверстие 120 мм вентилятора прикрыта решёткой типа «гриль». И несмотря на то, что с эстетической точки зрения это не сильно современно, в столь сжатом корпусе, где компоненты располагаются буквально один на одном, выделываться с решёткой было непозволительной роскошью.

Как известно, «гриль» обладает наименьшим воздушным сопротивлением по сравнению с сотовидными решётками и прочими. Вспомним SeaSonic Focus Plus Gold 1000 – второй в мире БП с аналогичными размерами. Там тоже «гриль»-решётка. А ещё 10 лет назад, когда реально хороший корпус можно было купить не на каждом углу, моддеры любили вырезать сотовидные решётки на тыльной части корпуса и колхозить туда «гриль», как и во всех прочих возможных местах. Считалось, что так и тише будет, и дуть будет лучше. OCClub познавательный.

Таблица с техническими характеристиками расположена сбоку SilverStone ST1000-PTS. Здесь всё в лучших традициях годных блоков питания. На 12 В линию, которая одна-единая, блок способен отдать до 100% мощности, или 83 ампера тока. На коробке упоминалось до 1100 Вт в пике, но на самом деле ещё больше, о чём в следующей главе. Линиям 3,3 В и 5 В может выделяться по 25 А и 22 А соответственно, или не более 120 Вт в совокупности.

Не лишним было бы на этой наклейке, или вообще хоть где-нибудь на корпусе, указать диапазон входных напряжений. Благо, здесь всё ок, и блок к входящему сигналу непривередлив. Поддерживается диапазон входных напряжений от 90 В до 264 В с частотой 47-63 Гц. В старом доме с плохой проводкой и «скачущим» напряжением он себя будет хорошо чувствовать.

На задней стенке всё очень прозаично: тумблер включения/выключения, розетка входящего сигнала. Как видим, кнопки активации гибридного режима работы вентилятора нет, и это минус. И здесь не оправдать, мол корпус маленький и с отключенным вентилятором даже при низкой нагрузке он перегреется. Стандартные 30% нагрузки без активного охлаждения он бы вытянул, особенно при Platinum-сертификате энергоэффективности. Даже если взять самый плохой вариант, а это 90% КПД по стандарту 80 PLUS Platinum, ему нужно будет рассеивать всего 33 Вт ватта тепла. Он бы вытянул. Здесь банально сэкономлено.

На панели для подключения кабелей разъёмы сгруппированы и подписаны. Каждый разъём, помимо основной 24-pin колодки, закрывается заглушкой. Видимо это защита от пыли, но если присутствует минимальная «движуха по железу» хоть иногда, они все быстро растеряются. В любом случае есть – это лучше, чем нету. Предназначение круглых отверстий в нижней части корпуса непонятно.

Подводя промежуточный итог, хотелось бы сказать, что по корпусу и внешнему виду есть некоторые странные моменты. Сильно разочаровывает отсутствие возможности остановки вентилятора. Для столь дорого блока это косяк. Сам корпус покрашен годно, не поцарапается.

Тестирование

Выходные напряжения.

С ростом нагрузки наблюдается снижение напряжений по всем линиям. Отклонения напряжений от номиналов для линий +3.3 В, +5 В и +12 В значений 1,22 %, 0,8 % и 1,25 % соответственно, что говорит об отличной стабилизации и с хорошим запасом укладывается в заявления производителя.

КПД. Значения КПД не измерялись, но учитывая соответствие блока питания стандарту 80 PLUS Platinum, то КПД в сети 220 В будет выше 90%.

Фактор мощности.

Полученный коэффициент мощности у блока питания также «с запасом» превышает указанное в спецификациях значение 0,9, достигая показателя 0,98.

Нагрев и уровень шума. Для блока питания SilverStone Strider Platinum ST85F-PT (850 Вт) производитель указал поддержку полупассивного режима работы, когда вентилятор не активен вплоть до 20% мощности.

При тестировании наблюдалась следующая «картина»:

1. Режим простоя (начало работы, 15 минут бездействия, потребление 65 Вт) – 120 мм вентилятор не крутится. С помощью пирометра была определена самое горячее место поверхности большого радиатора блока питания – 28,8 °С.

2. Нагрузка CPU (потребление 199-202 Вт) – вентилятор не крутится, температуры радиатора 31,7 °С.

3. Нагрузка GPU (потребление 368-375 Вт) – обороты вентилятора ~700 rpm (использовался бесконтактный тахометр), шум от его работы не незаметен. Температура радиатора 30,2 °С.

4. Нагрузка CPU+GPU (потребление 460-470 Вт) – увеличение оборотов до ~900 rpm, шум от работы заметен только при очень близком расположении к вентилятору (15 см) и перекрывается шумом работы других систем охлаждения. Нагрев радиатора 31,4 °С.

После снятия нагрузки вентилятор останавливается спустя несколько секунд и при этом продолжается рост температуры радиатора блока питания до 40,5 °С.

Внутреннее устройство

В основе SilverStone Strider Platinum ST1000-PTS лежит платформа Enhance Electronics. Внутренняя компоновка очень плотная, да насколько, что компоненты пришлось располагалась буквально друг над другом. Производитель старался добиться максимальной площади радиаторов.

На этот раз начнём не с входного фильтра (который, кстати, полноценный), а сразу с трансформатора APFC. Любопытно, что здесь их разом два, что не так часто встретишь в блоках питания. Два преобразователя работают параллельно с разностью фаз между ними. Это приводит к меньшим пульсациям напряжений, да и в целом необычный подход.

Блок построен на топологии синхронного выпрямителя по линии 12 В и DC-DC преобразователе для вторичных линий. Это самый современный и эффективный тип преобразователя, но и самый дорогой. Сперва из входящих переменных 220 В качественно формируется 12 В постоянного напряжения, и уже с 12 В формируются линии 3,3 В и 5 В. Также напряжения по линиям могут регулироваться отдельно.

DC-DC преобразователь установлен весьма любопытно – дочерней платой поверх дочерней платы с модульными разъёмами. Большая часть фильтрующих конденсаторов для разъёмов распаяны поверх платы с DC-DC. К слову, на эти дочерние платы питание приходит через толстые шины.

Два основных конденсатора производства японской фирмы Nippon Chemi-Con, 105-градусные, ёмкостью 560 мкФ каждая. В случае с двумя трансформаторами APFC их ёмкости суммировать некорректно, но и нельзя говорить, что это мало. Грубо говоря, здесь всё-таки достигается баланс 1 к 1 с мощностью, что хорошо.

Также в схематике используются электролитические конденсаторы от Rubycon, Suncon (все 105-градусные), и полимерные Unicon. Странно, почему SilverStone нигде не отмечает пресловутое “100% Japance Capacitors”. Есть чем гордится ведь.

SilverStone Strider Platinum ST1000-PTS получил полный спектр защит, а именно:

• (OPP) – от перегрузки;
• (UVP/OVP) – от чрезмерно низкого/высокого напряжения;
• (OCP) – от перегрузки по отдельным линиям;
• (SCP) – от короткого замыкания;
• (OTP) – от перегрева.

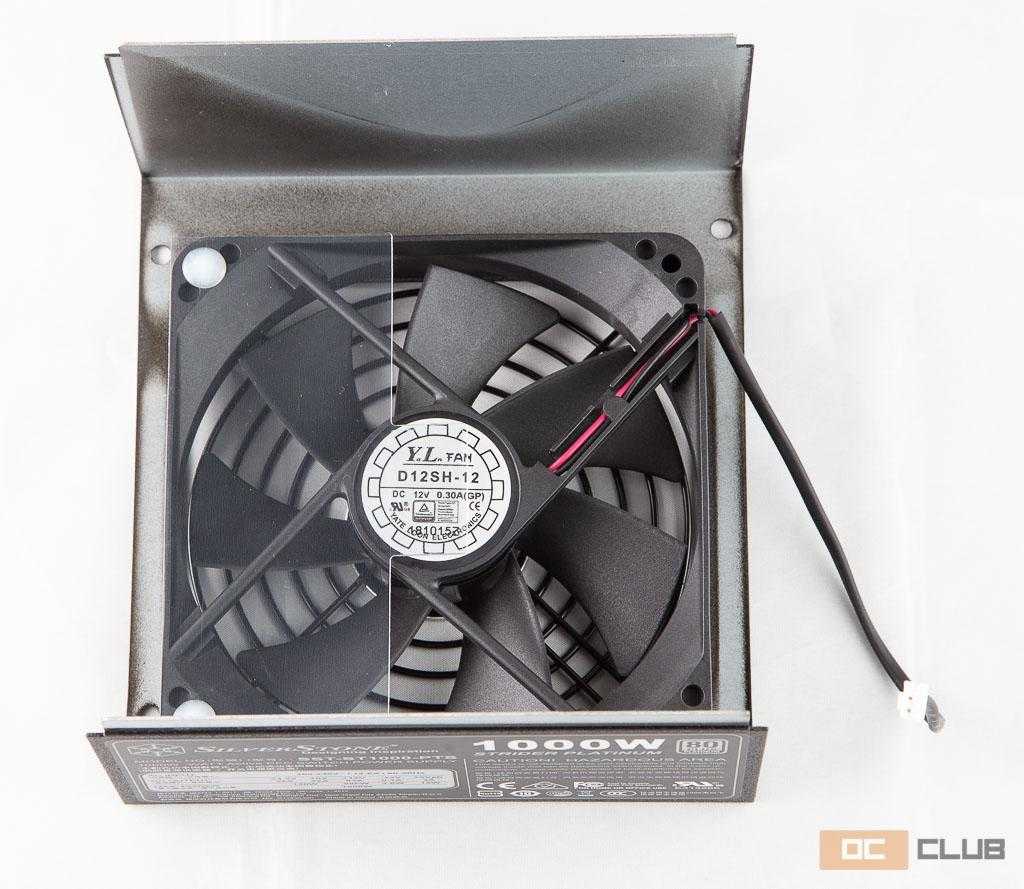

В качестве вентилятора применяется 120-миллиметровый Yate Loon с маркировкой D12SH-12 (12 V, 0,3 А). На официальной странице источника питания указывается подшипник типа “HYB”. Вот что может скрываться под “HYB”? HYdraulic Bearing – ведь это очевидно Ватсон? Мы обратились в SilverStone за уточнением, и оказывается, что де-факто это подшипник скольжения с винтовой нарезкой (Rifle bearing). Сюрприз-сюрприз. Yate Loon просто решили назвать его HYB и всё тут.

Это сродни надписи “Сгущенное молоко” на банке, где на самом деле не «сгущёнка», а молокосодержащий продукт, а “Сгущенное молоко” – просто название. Или коньяк 5 звёзд, где в действительности “коньяк 5 звезд” – компания-производитель. Посыл, кажется, понятен.

Впрочем, подшипник скольжения с винтовой нарезкой – это неплохой вариант. Втулка самосмазывается за счёт винтовых нарезов, и служит он от 50 тыс. часов, что почти 6 лет. В идеале бы гидродинамический подшипник, но как есть.

Качество и чистота пропайки, как и общее качество исполнения, на высочайшем уровне. Действительно сделано хорошо. Большинство компонентов приклеены термоклеем, что уменьшает высокочастотные вибрации при высокой нагрузке. Сталь корпуса приличная, не фольга.

Схемотехника

Основан SilverStone Strider Gold S ST75F-GS V2 на платформе известного ОЕМ производителя блоков питания High Power, его репутация уже говорит о хорошем качестве данной модели.

Компоновка всех элементов внутри очень плотная, что позволило уменьшить внешние размеры корпуса БП. Мы видим два основных радиатора охлаждающих силовые элементы, и один маленький – охлаждающий диодный мост. Все радиаторы покрашены в черный цвет.

Начнем осмотр с розетки, здесь мы видим входной фильтр. В глаза сразу бросается количество Х и Y конденсаторов: два металлизированных Х-конденсатора, и четыре керамических Y конденсатора – это больше, чем обычно встречается в блоках питания. Две ферритовые катушки и один варистор стабилизирующий от скачков линию переменного тока. Встретить варистор так же можно не во всех современных БП.

Здесь же видим ШИМ-контроллер компании Sanken A6069H.

Рядом разместилась микросхема управляющая защитой: PS223, кроме основных видов защиты она обеспечивает и защиту от перегрева.

В высоковольтной части установлен конденсатор производства японской компании Rubycon емкостью 560 мкФ (400 В) рассчитанный на температуру 105°C MXG серии. У конденсатора очень хороший температурный показатель, что говорит о его надежности. Прямо перед ним термистор, который защищает устройство от больших пусковых токов.

Активная цепь PFC, использует один диодных мост на радиаторе, его маркировку рассмотреть не удалось. Далее, на отдельном радиаторе четыре полевых транзистора компании infineon IPP50R140CP рассчитанные на работу до 15А при 100°С, и карбид-кремниевый диод Шоттки C3D08060 сертифицированный для 11А и 135°С.

В низковольтной части присутствуют конденсаторы Nippon Chemi-Con рассчитанные на температуру 105°С.

На отдельной вертикальной плате расположилась микросхема infineon ICE2HS01G, она управляет главным LLC-преобразователем.

На большом радиаторе разместились целых восемь микросхем infineon IPD060N03L участвующих в формировании канала +12 В. они рассчитаны на мощность 50А при 100°С

На отдельной вертикальной плате разместились два DC-DC преобразователя, отвечающие за +5В и +3.3В линии питания. С обратной стороны этой же платы разместился ШИМ-контроллер ANPEC APW7159 управляющий работой преобразователя.

Сбоку крепится отдельная плата с разъемами для подключения модульных кабелей. Все разъемы подключены пучком проводов. Плата закрыта защитной пленкой.

Обратная сторона печатной платы зеленого цвета. Выполнена пайка очень аккуратно, большинство дорожек усилены слоем припоя.

Общее качество сборки вполне приличное, все компоненты разместились очень плотно. Это дало возможность сделать блок питания длинной всего в 140 мм. И это несмотря на полностью модульную схему подключения. В блоке питания используются надежные современные компоненты, рассчитанные на работу при высоких температурах и большую нагрузку.

За охлаждение отвечает 120 мм вентилятор модели S1202512L. Он подключается двух контактной колодкой. Максимальная скорость 2000 оборотов в минуту, воздушный поток 67.28 КПМ, и уровень шума на 34.0 дБ. Минимальная скорость вращения 600 оборотов в минуту при шуме в 18 дБ. Втулка вентилятора основана на подшипнике. Треть вентилятора закрыта пластиковой вставкой для более эффективного перенаправления воздушных потоков.

Упаковка и комплектация

Коробка компактная, как и сам блок питания. Плотный матовый картон с цветной полиграфией

Желто черная расцветка привлекает внимание за счет контраста. Чаще можно встретить двойную упаковку у блоков питания премиум класса

Но и такая, более простая упаковка вполне надежна при транспортировке.

На лицевой стороне основные характеристики, фото самого блока питания. С торцов описаны комплектные кабеля, нагрузочные характеристики. На обратной стороне проиллюстрированы основные преимущества данной модели: эффективность 92%, полностью модульная система, длинна в 140 мм, плоские кабеля, одиночная линия +12 В, строгая стабилизация ±3%, вентилятор с низким уровнем шума. Вся информация на упаковке на английском языке, для получения более полной информации предлагается посетить страничку производителя: http://www.silverstonetek.com

Внутри два отсека: в одном сам блок питания в пупырчатом пакете, в другом все кабеля.

В комплекте мы видим:

• Руководство пользователя и гарантийный талон
• Четыре пластиковые стяжки и четыре тканевых на липучках
• Винты для крепления блока питания в корпус
• Сетевой кабель
• Восемь отсоединяемых плоских кабелей:

1. 20+4 pin в виде двух параллельных шлейфов длинной 55 см
2. Кабель для питания процессора 4+4 pin длинной 75 см
3. Два PCI-E по два контакта на каждом 6+2 pin 55+15 см
4. Два SATA кабеля по 4 колодки на каждом 60+15+15+15 см
5. Два кабеля для периферии, по три четырех контактных и одному floppy-разъему 60+15+15+15 см

Хороший набор кабелей и разъемов с удачно подобранной длинной.
