Обзор блока питания fractal design ion gold 850w

Спецификация

  • Модель: S9-500W;
  • Номинальная мощность: 500 Вт;
  • Максимальная эффективность:89%;
  • Полученный сертификат: 80 PLUS Bronze;
  • Поддерживаемые стандарт: ATX 12V 2.4;
  • Диапазон рабочих напряжений: 200 – 240 В;
  • Частота входного сигнала: 50 Гц;
  • Выходы: 3,3В — 24 А, 5В – 15 А, 12В1 – 24 А, 12В2 – 20 А;
  • Выходная мощность линии: +3,3В и 5В, — 110 Вт;
  • Выходная мощность линии: +12В, — 456 Вт;
  • PFC: Активный (0,95);
  • Диаметр используемого вентилятора: 120 мм;
  • Тип подшипника: втулка;
  • Максимальная скорость вращения: 2100 об/мин;
  • Максимальный уровень шума: 28,2 дБ (А);
  • Среднее время наработки на отказ: 100 000 часов;
  • Защиты: OCP, OVP, UVP, SCP, OTP, OPP;
  • Совместимость с режимами Intel C6 / C7;
  • Мощность потребления в режиме ожидания: <0,15 Вт;
  • Размеры: 140 × 150 × 86 мм;
  • Масса: 1,92 кг;
  • Гарантия: 3 года;
  • Ориентировочная стоимость: 48,77 €.

Кабельная система

Блок питания относится к полномодульным, так как все его провода отсоединяются. С точки зрения периодического обслуживания, лёгкого извлечения из собранного ПК и снижения количества неиспользуемых проводов в аккуратных сборках — это большой плюс.

Кабели собраны в пучки двух видов. Основной провод питания материнской платы через 24-контактный разъём затянут в нейлоновую сетчатую оплётку, остальные сделаны шлейфами ленточного типа. Такая реализация оправдана, так как ленточные кабели удобнее протягивать в застенках корпусов системных блоков. Пластиковые коннекторы сделаны аккуратно. Их защёлки не требуют чрезмерного применения силы и хорошо держатся в разъёмах.

Распределение коннекторов для подключения внутренних устройств ПК по линиям питания:

  • Основной разъём питания материнской платы 24(20+4)-pin — 1 х 500 мм;
  • Дополнительное питание процессора EPS 8-pin — 1 х 600 мм;
  • Дополнительное питание процессора EPS 8(4+4)-pin — 1 х 600 мм;
  • PCI-E 8(6+2)-pin — 3 х (550 мм +150 мм);
  • SATA — 2 х (500 мм + 150 мм + 150 мм + 150 мм);
  • MOLEX 4-pin — 1 х (500 мм + 150 мм + 150 мм).

Длина основного провода питания материнской платы небольшая и в крупных корпусах он может оказаться подключенным в натяг. Количество коннекторов типично для блоков сопоставимой мощности. Однако хотелось бы видеть в комплектации один провод с комбинацией пары штекеров сразу SATA и MOLEX-типа, так как в большинстве современных сборок не нужны отдельные «гирлянды» по 3-4 штекера лишь одного типа. FDD-адаптера в комплекте нет, но этот разъём у внутренних устройств уже практически не встречается.

Упаковка и комплектация

Блок питания поставляется в обычной коробке из плотного глянцевого картона. В оформлении используется черный фон и бронзовые вставки, символизирующие сертификат Bronze. На лицевой стороне расположено изображение самого блока питания, также здесь указано наименование модели, присутствует значок сертификата и три пиктограммы: тихий вентилятор, одиночная линия +12 Ви 100% японские конденсаторы.

На обратной стороне коробки перечислены остальные преимущества, в том числе и виды защиты. Здесь же находится таблица нагрузочных характеристик и перечисление количества кабелей и разъемов.

На торце коробки перечислены технические характеристики, а на дне дана краткая спецификация на нескольких языках, в том числе и на русском, который в ближайшем рассмотрении оказался вовсе и не русский. Еще здесь мы видим два графика: КПД и уровня шума в зависимости от нагрузки.

Блок питания бережно упакован в прокладки из вспененного полиуретана. В комплекте — краткое руководство пользователя, сетевой кабель питания и четыре винта крепления.

Кабели не съемные, из цветных проводов 18 AWG, собранных в шесть жгутов с нейлоновой оплеткой. Концы оплетки зафиксированы стяжками и закрыты термоусадкой. Все разборные штекеры на защелках.

Длина кабелей и количество коннекторов соответствует указанному на сайте.

Все SATA коннекторы прямые, отсутствие угловых вариантов подключения теоретически может вызвать проблемы при подключении накопителей в некоторых современных корпусах с поперечным расположением корзин HDD. В наличии четыре PCI-E коннектора, хватит для подключения пары видеокарт.

Охлаждение

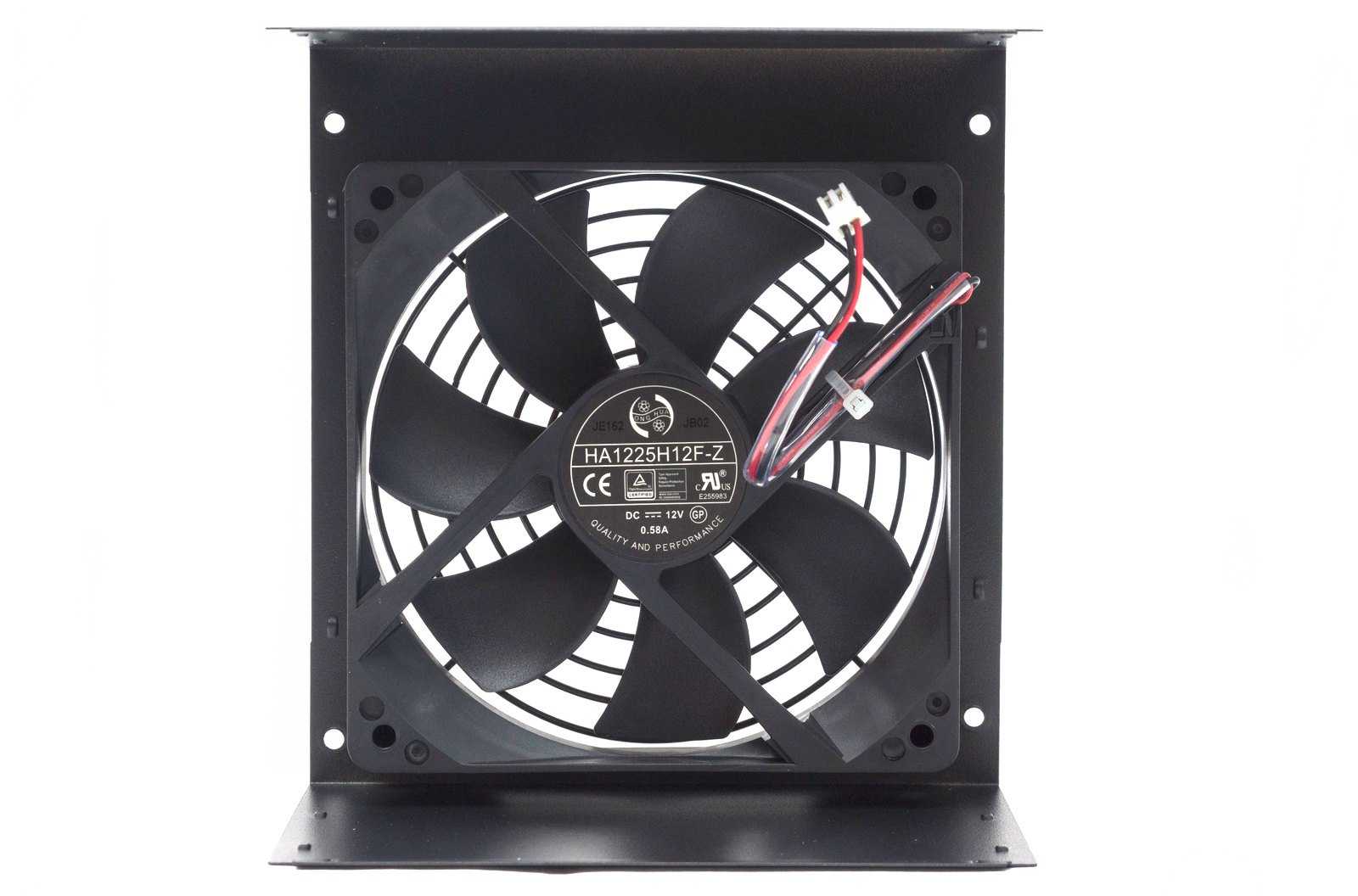

Отводит тепло от комплектующих популярная модель вентилятора Hong Hua HA1225H12F-Z. Основан он на гидродинамическом подшипнике, что подразумевает больший срок эксплуатации и меньший шум.

Максимальные обороты 2400 RPM с уровнем шума 42,5 дБ.

Пластиковой вставки для распределения потоков воздуха нет.

До нагрузки в 15% вентилятор остается в пассивном режиме. Это, конечно, очень маленькое значение — всего 100 Вт по линии +12В. Многие компьютерные игровые сборки потребляют больше в режиме простоя, и в обычных сценариях работы компьютера вентилятор будет вращаться постоянно. Термодатчик, регулирующий обороты вентилятора, закреплен на радиаторе преобразователей вторичной линии, и его обороты будут зависеть непосредственно от температуры, а не от нагрузки.

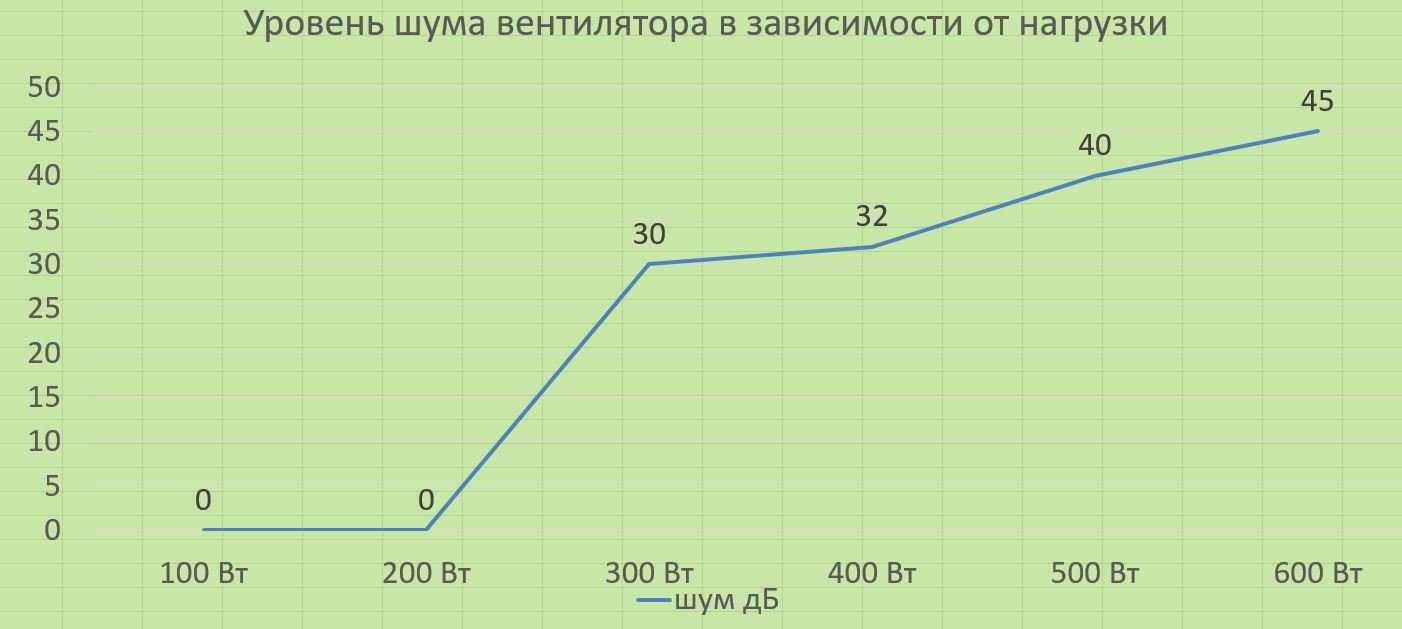

На практике вентилятор запускался при нагрузке тестового стенда от 200 Вт. До 300 Вт он оставался очень тихим, уровень шума был менее 30 дБ и не фиксировался шумомером. Далее с ростом нагрузки, и соответственно оборотов, уровень шума поднимался до комфортного значения в 40 дБ при нагрузке до 500 Вт. И только при максимальной нагрузке шум вентилятора был значительным — до 45 дБ. Но при такой нагрузке в реальной системе общий шум всей системы охлаждения уже будет значительным.

Внешний вид

Размер корпуса блока питания Fractal Design ION Gold 850W небольшой (глубина — всего 150 мм), поэтому обеспечивается неплохая совместимость даже с достаточно скромными экземплярами корпусов ПК сегмента «средняя башня».

Корпус блока питания полностью металлический. Толщина металла достаточная, чтобы не возникало чувства хлипкости, когда держишь его в руках. Качество окраски отличное, придраться не к чему. Вес блока питания вместе с внутренними кабелями составляет 2,4 кг.

Вентилятор закрыт классической решёткой типа «гриль» с низким сопротивлением воздушному потоку.

Боковые «глухие» грани украшены аккуратными компактными логотипами Fractal, нанесенными на корпус светло-серой краской. Одна из надписей не отражена по вертикали, поэтому при размещении в системном блоке вентилятором вверх будет смотреться как перевернутая вверх тормашками.

Размещение разъемов на коротких гранях типовое. На задней стенке, обращённой, как правило, наружу системного блока, находится входной разъём питания и тумблер включения. На противоположной грани в два ряда расположены разъёмы внутренних проводов. Форма коннекторов отличается для различных линий, что исключает вероятность ошибочного подключения.

Производитель нетипично разместил наклейки с технической информацией на этих же гранях блока питания. Они одновременно играют роль стикеров на вскрытие, закрывая часть крепежных винтов, соединяющих половинки корпуса.

Спецификация

  • Модель: Fractal Design ION Gold 850W;
  • Код продукта: FD-P-IA2G-850;
  • Максимальная выходная мощность: 850 Вт;
  • Цвет корпуса: черный;
  • Размеры (Ш/В/Д): 150 х 86 x 150 мм;
  • Коррекция фактора мощности (PFC): активная (APFC);
  • Входное напряжение: 100-240 В переменного тока с частотой 50/60 Гц;
  • Входной ток: максимум 10 А;
  • Система охлаждения: 140-мм вентилятор;
  • Эффективность: 80 PLUS Gold;
  • Среднее время безотказной работы: 100 000 часов;
  • Защита: OVP, OPP, SCP, OCP, UVP, OTP;
  • Срок гарантии: 7 лет.


Работа блока питания возможна в сетях переменного тока с напряжением от 100 до 240 В и частотой 50-60 Гц. В отечественных реалиях большой запас по нижнему порогу обеспечивает стабильную работу даже в электросетях с пониженным напряжением.

Fractal Design ION Gold 850W спроектирован с учётом современных требований к блокам питания производительных ПК, в которых основная нагрузка ложится на линию питания +12 В. Её мощность заявлена на уровне максимальных 850 Вт. Комбинированная нагрузка на остальные линии значительно меньше, но всё равно заложена с большим запасом относительно теоретического потребления в ПК повышенной производительности.
