Обзор и тестирование блока питания fractal design ion+ 760w platinum

Тестирование

Тестовые замеры контрольных напряжений при разных уровнях нагрузки проводился на самодельном стенде, позволяющем подключить непрецизионную нагрузку (12 В лампы) до 700 Вт на линию 12 В с шагом 50 Вт. Типичная нагрузка современных ПК по линиям питания 3.3 В и 5 В, как правило, небольшая (до 30-60 Вт), поэтому для ее имитации использовались мощные резисторы в керамическом корпусе. Измерение токов и напряжений осуществлялось с помощью цифрового мультиметра MASTECH MAS830L. Замеры мощности произведены Даджет Энергомером.

Заявленный список поддерживаемых блоком питания Cougar STE 600W технологий защиты:

  • OCP (защита от перегрузки по току);
  • OVP (защита от подачи повышенного напряжения);
  • UVP (защита от подачи пониженного напряжения);
  • SCP (защита от короткого замыкания);
  • OPP (защита от перегрузки).

Короткое замыкание линий питания (проверка SCP) прошла успешно, блок мгновенно прекращал работу до переподключения разъема 24-pin. Попытка холодного старта с мгновенной нагрузкой на линию +12 В больше 320 Вт не удастся, блок уйдет в защиту.

Без подключенной нагрузки основные напряжения держатся на уровне чуть выше номинала -12,2 В, 5,07 В и 3,37 В соответственно. Завышения в 1.5-2% абсолютно нормальны (по стандарту ATX допускается 5%)и сделаны специально для компенсации падения напряжения под нагрузкой.

Значение основных напряжений под нагрузкой

При различных значениях нагрузки измеренное напряжение составило:

  • по линии +12 В — от 11,97 В до 12,26 (отклонение менее 1%);
  • по линии +5 В — от 5,04 В до 5,14 (отклонение менее 2,8% в положительную сторону с ростом нагрузки вызвано вероятнее всего слабой нагрузкой на линию +5 В в ходе тестирования);
  • по линии +3,3 В — от 3,35 В до 3,37 В (отклонение на уровне погрешности измерений);

Хороший результат, как следствие современной схемотехнической основы блока питания.

КПД

Согласно значку на упаковке, блок питания Cougar STE 600W был проверен на соответствие стандарту энергоэффективности 80PLUS Bronze. Однако на сайте Plug Load Solutions, где выкладываются результаты сертификации, упоминания об этом нет в сводной таблице. По собственным замерам в ходе тестов средний КПД составил около 83%, а пик достиг значения 86% при общей нагрузке в районе 40% мощности.

В дежурном режиме Cougar STЕ 600W по замерам потребляет около 0,15 Вт.

Уровень шума

Линейка блоков питания Cougar VTE достаточно тихо работает. Врежиме простоя ПК без нагрузки шум вентилятора охлаждения едва заметен на слух, а в период высокой нагрузки теряется на фоне воздушных систем охлаждения видеокарты и центрального процессора большинства конфигураций.

Упаковка и комплектация

Блок питания поставляется в обычной коробке из плотного глянцевого картона. В оформлении используется черный фон и бронзовые вставки, символизирующие сертификат Bronze. На лицевой стороне расположено изображение самого блока питания, также здесь указано наименование модели, присутствует значок сертификата и три пиктограммы: тихий вентилятор, одиночная линия +12 Ви 100% японские конденсаторы.

На обратной стороне коробки перечислены остальные преимущества, в том числе и виды защиты. Здесь же находится таблица нагрузочных характеристик и перечисление количества кабелей и разъемов.

На торце коробки перечислены технические характеристики, а на дне дана краткая спецификация на нескольких языках, в том числе и на русском, который в ближайшем рассмотрении оказался вовсе и не русский. Еще здесь мы видим два графика: КПД и уровня шума в зависимости от нагрузки.

Блок питания бережно упакован в прокладки из вспененного полиуретана. В комплекте — краткое руководство пользователя, сетевой кабель питания и четыре винта крепления.

Кабели не съемные, из цветных проводов 18 AWG, собранных в шесть жгутов с нейлоновой оплеткой. Концы оплетки зафиксированы стяжками и закрыты термоусадкой. Все разборные штекеры на защелках.

Длина кабелей и количество коннекторов соответствует указанному на сайте.

Все SATA коннекторы прямые, отсутствие угловых вариантов подключения теоретически может вызвать проблемы при подключении накопителей в некоторых современных корпусах с поперечным расположением корзин HDD. В наличии четыре PCI-E коннектора, хватит для подключения пары видеокарт.

Информация из обзоров

Ряд важных параметров, влияющих на выбор качественного БП, не указывается ни на коробке, ни на сайте производителя. Возможно, только кратко и не детально в виде маркетинговой рекламы – «использование японского конденсатора».

Данные характеристики можно узнать только из подробных обзоров конкретных моделей в сети, в том числе и на нашем ресурсе.

Стабильность напряжений

По требованиям стандарта ATX12V отклонение напряжений должно укладываться в 5%. Например, для линии +12 В стабильным считается напряжение при различных нагрузках в пределах от +11.4 до +12.6 В. У качественно выполненной схемотехники отклонения укладываются в 1-2%, и это значение иногда указывается на сайте производителя.

В последнее время даже в бюджетных БП отказываются от групповой стабилизации напряжений, применяя DC-DC преобразователи. Это положительно влияет на стабильность напряжений по всем линиям. Аббревиатура DC-DC на упаковке дает некую гарантию.

Схемотехника

Фото вскрытого блока питания только в редких случаях можно увидеть на упаковке или на сайте производителя. В основном это фрагменты в виде упомянутой выше платы DC-DC преобразователя или японского конденсатора, который может быть единственным во всей схемотехнике.

Давайте рассмотрим типичную схемотехнику:

Фильтр электромагнитных помех в виде конденсаторов и дросселей. Если он отсутствует, а такое возможно в очень бюджетных моделях, то такой БП не следует рассматривать к покупке. Часть фильтра распаивается непосредственно на розетке.
Для защиты БП от короткого замыкания или импульсов напряжения устанавливается варистор и плавкий предохранитель

Они также могут отсутствовать, часто экономят именно на варисторе.

Выпрямитель тока в виде одной или двух диодных сборок, могут быть на радиаторе или без.
Корректор мощности APFC присутствует во всех современных БП, его задача обеспечивать работу в широком диапазоне входных напряжений – от 100 до 250 В.
Высоковольтный конденсатор – именно его часто ставят японского производства, но это не столь важно, если прочие комплектующие низкого качества.
Главный преобразователь. Топологии различаются: это может быть прямоходовой преобразователь (Forward), мостовой преобразователь (Bridge)

В более дорогих БП используется LLC-преобразователь, о чем производитель непременно указывает на упаковке. Его можно распознать по дополнительному дросселю и конденсатору колебательного контура.
Основной трансформатор. С него снимается напряжение +12 В. При групповой стабилизации также и +5 В.
Трансформатор дежурного питания. К дежурному питанию относиться ШИМ-контроллер и конденсаторы. К ним повышенные требования, так как они работают при выключенном ПК и вентилятор при этом не крутится.
Выпрямитель вторичной цепи. Может быть на основе диодов Шоттки в бюджетных вариантах или на основе синхронных выпрямителей в виде мосфетов, что предпочтительнее.
Групповую стабилизацию можно определить по двум дросселям – групповой стабилизации и насыщаемого дросселя.

Как мы говорили выше, все чаще используют преобразователь DC-DC. В этом случае трансформатор имеет единственную вторичную обмотку с напряжением +12 В, а напряжения +5 В и +3,3 В получают, уже преобразуя постоянный ток. Такой способ наиболее благоприятен для стабильности напряжений.
Выходной фильтр. Его задача сглаживать пульсации напряжений. В состав выходного фильтра входит дроссель и конденсаторы, в том числе и твердотельные. Экономия на данном фильтре, уменьшение количества конденсаторов и их емкости меньше 2000 мкФ приводит к большей амплитуде пульсаций, что сказывается на качестве напряжений.

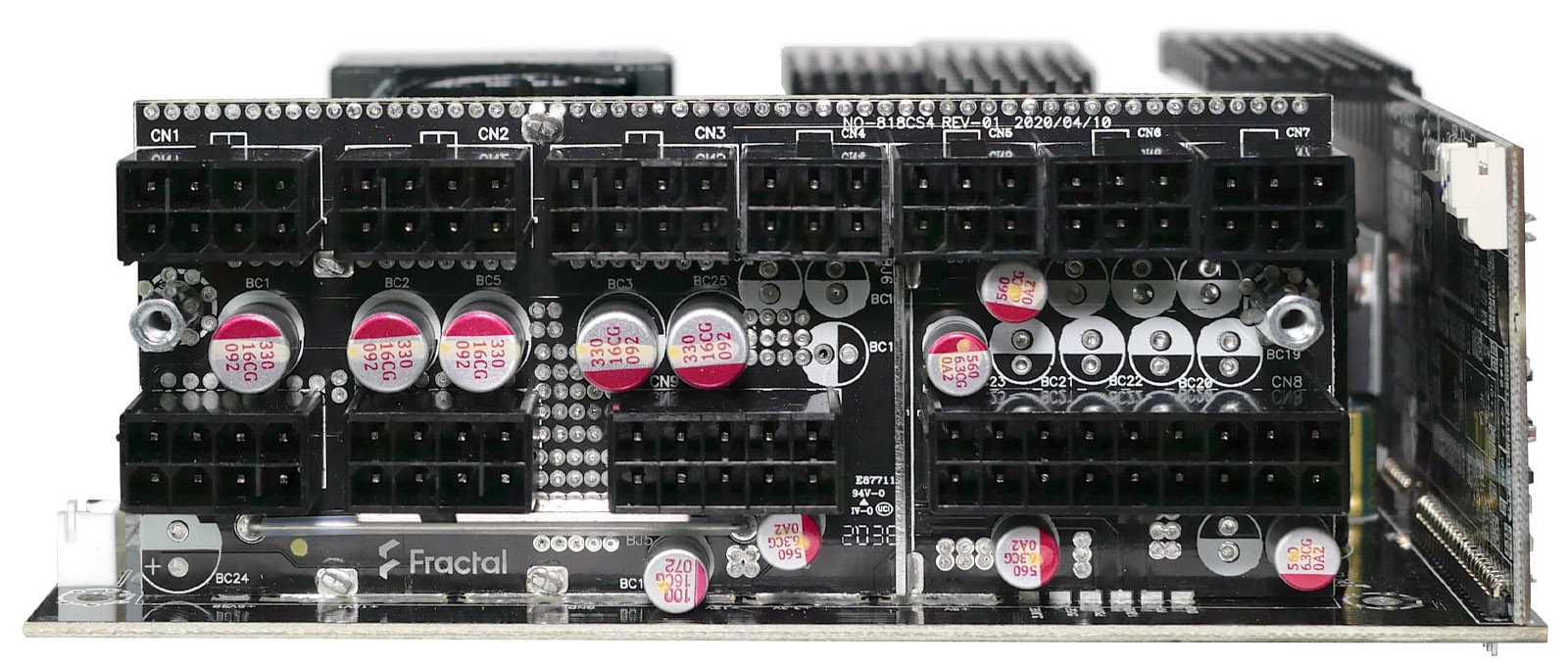

В модульных БП также имеется вертикальная плата с разъемами. В современных моделях питание на нее подается по шине, в бюджетных вариантах — по проводам.
Для охлаждения силовых элементов используются металлические радиаторы. Комплектующие с большими тепловыми потерями требуют крупных радиаторов, более эффективные могут охлаждаться и небольшими радиаторами.

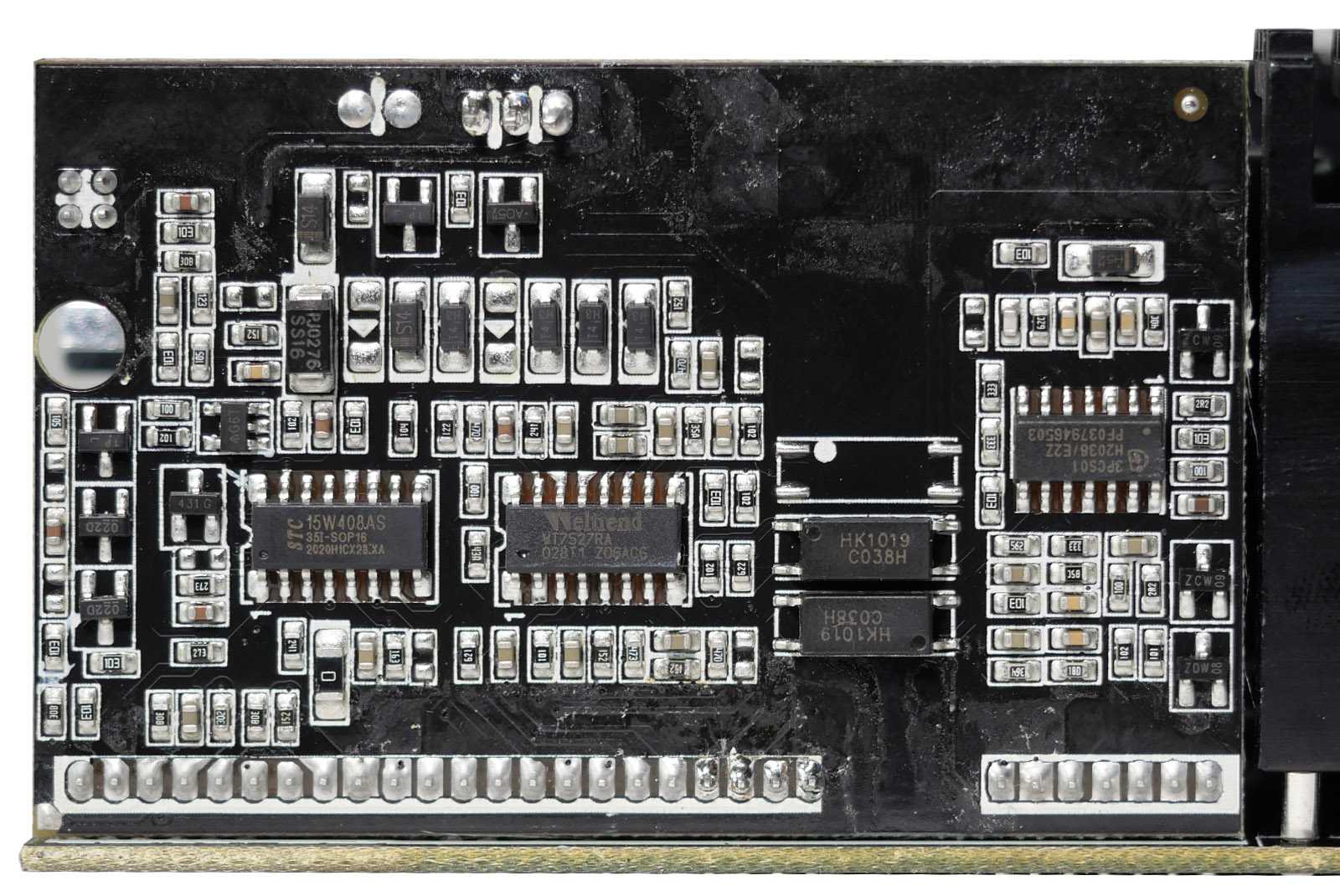

Защита БП. За нее отвечает специальный контроллер – супервизор. Стандарт ATX12V предусматривает основные виды защиты, но на практике они не всегда реализованы. Важно наличие защиты от короткого замыкания по всем линиям. По спецификации установленного супервизора можно определить, какие виды защиты он поддерживает.

Почему нужен стабилизированный блок питания

Ну вот, теперь пришло время вернуться к истории с которой я и начал.

Итак почему же газовая колонка не желала работать от внешнего блока питания, хотя и напряжение и ток были достаточными?

Всё дело в том, что тот мужчина использовал не стабилизированный блок питания, а блок управления газовой колонки не смог с эти мирится и отказывался работать.

Есть некоторые виды приборов которые требуют хорошего, стабилизированного напряжения. К таким приборам относятся кстати  и тонометры и часто в аптеках где их продают, продают и отдельно адаптеры к ним, полностью соответствующие требованиям

Но всё равно обращайте внимание на напряжение, в разных моделях тонометров оно может отличатся

Почему некоторые приборы требуют стабилизированного напряжения?

Чтобы не вдаваться в электротехнические подробности, объясню просто, стабилизированные источники питания на выходе имеют более качественное напряжение.

Да, да напряжение тоже может быть качественным и не  очень качественным.

На фото выше вы видите универсальный адаптер питания, его универсальность в том, что он имеет в своём арсенале комплект штекеров различных размеров, возможность менять полярность и изменяемый диапазон напряжений от 1,5 до 12 вольт

Его выходной ток небольшой 300mA, но обратите внимание, на коробке написано, что это стабилизированный блок питания. То есть тот, который выдаёт более качественное напряжение

Это не значит, что не стабилизированные блоки питания ни на что не пригодны, нет это не так, просто есть устройства более требовательные к качеству напряжения питания. Как правило это высокотехнологичные устройства  имеющие в своём составе микроконтроллер.

А что касается газовой колонки, так она вообще рассчитана на питание от батареек, источника чистейшего постоянного тока. А потому в своих электрических цепях не имеет никакого стабилизатора и это значит, что при переходе на питание от сети нуждается в качественном стабилизированном напряжении.

Надеюсь эта статья будет кому то полезной, пожалуйста оставляйте ваши отзывы, дополнения задавайте вопросы, всё это можно сделать ниже, в разделе комментарии. И конечно нажимайте на кнопочки соц сетей.

Для меня важен Ваш отклик!

Внешний вид

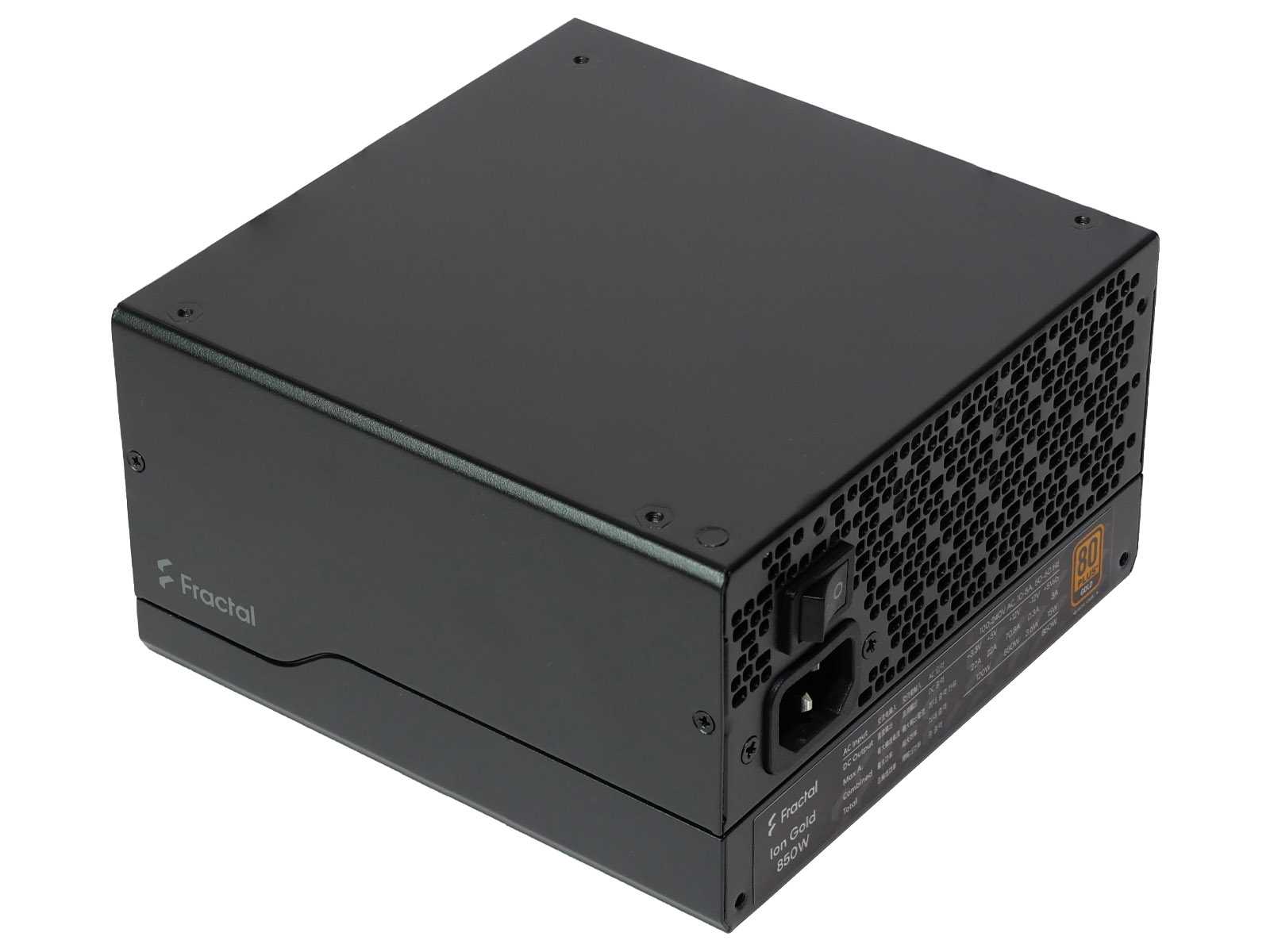

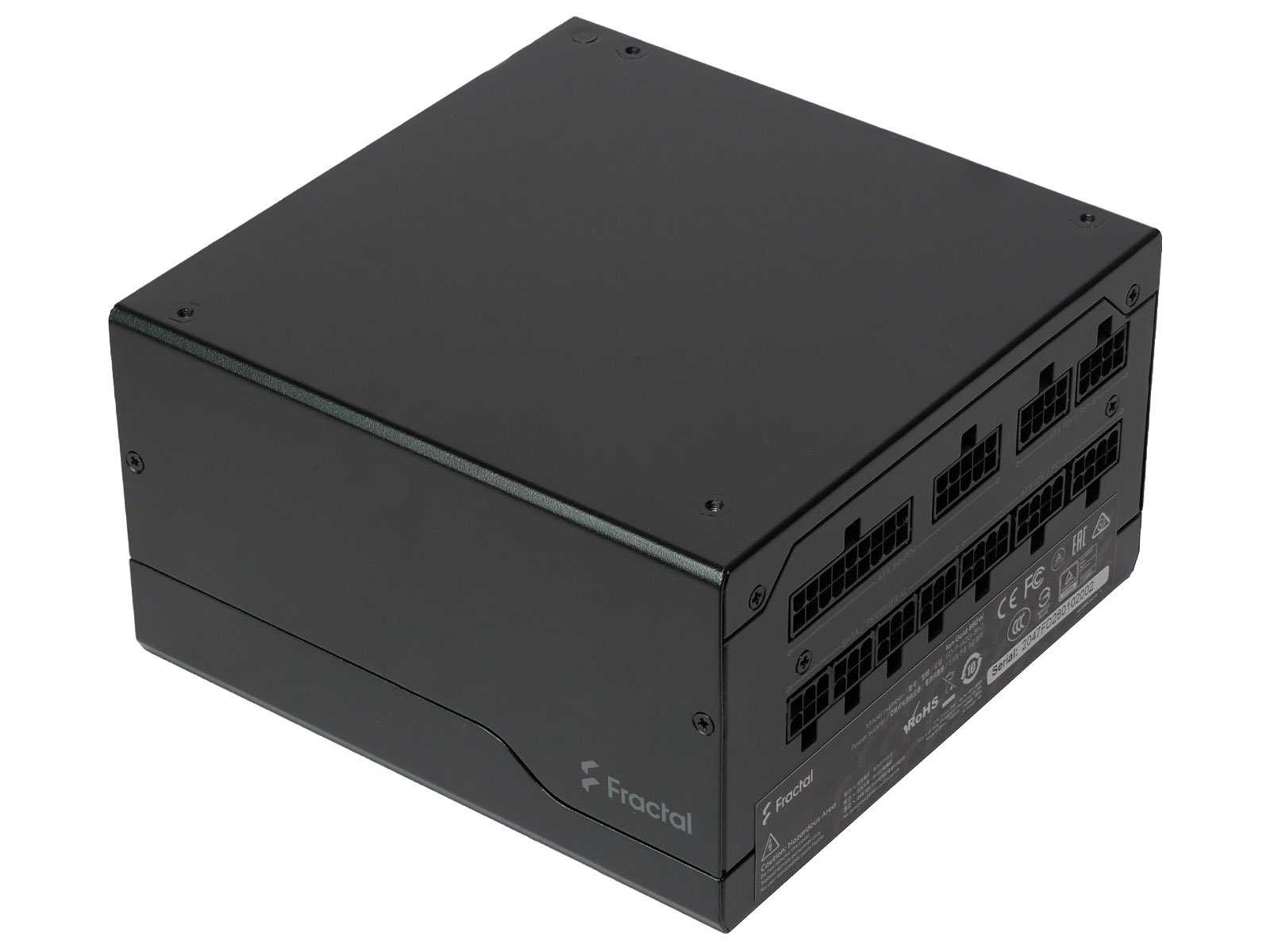

Размер корпуса блока питания Fractal Design ION Gold 850W небольшой (глубина — всего 150 мм), поэтому обеспечивается неплохая совместимость даже с достаточно скромными экземплярами корпусов ПК сегмента «средняя башня».

Корпус блока питания полностью металлический. Толщина металла достаточная, чтобы не возникало чувства хлипкости, когда держишь его в руках. Качество окраски отличное, придраться не к чему. Вес блока питания вместе с внутренними кабелями составляет 2,4 кг.

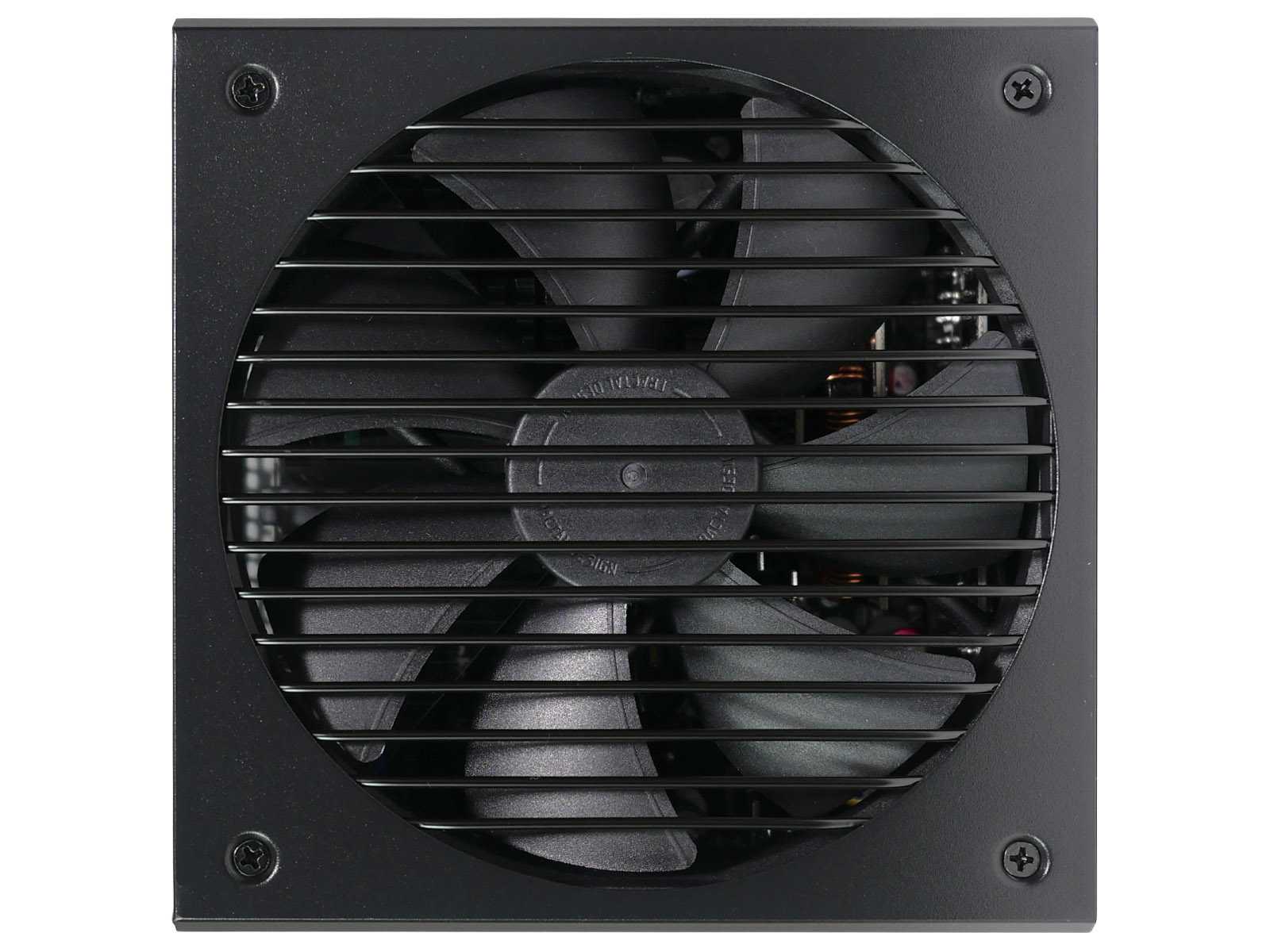

Вентилятор закрыт классической решёткой типа «гриль» с низким сопротивлением воздушному потоку.

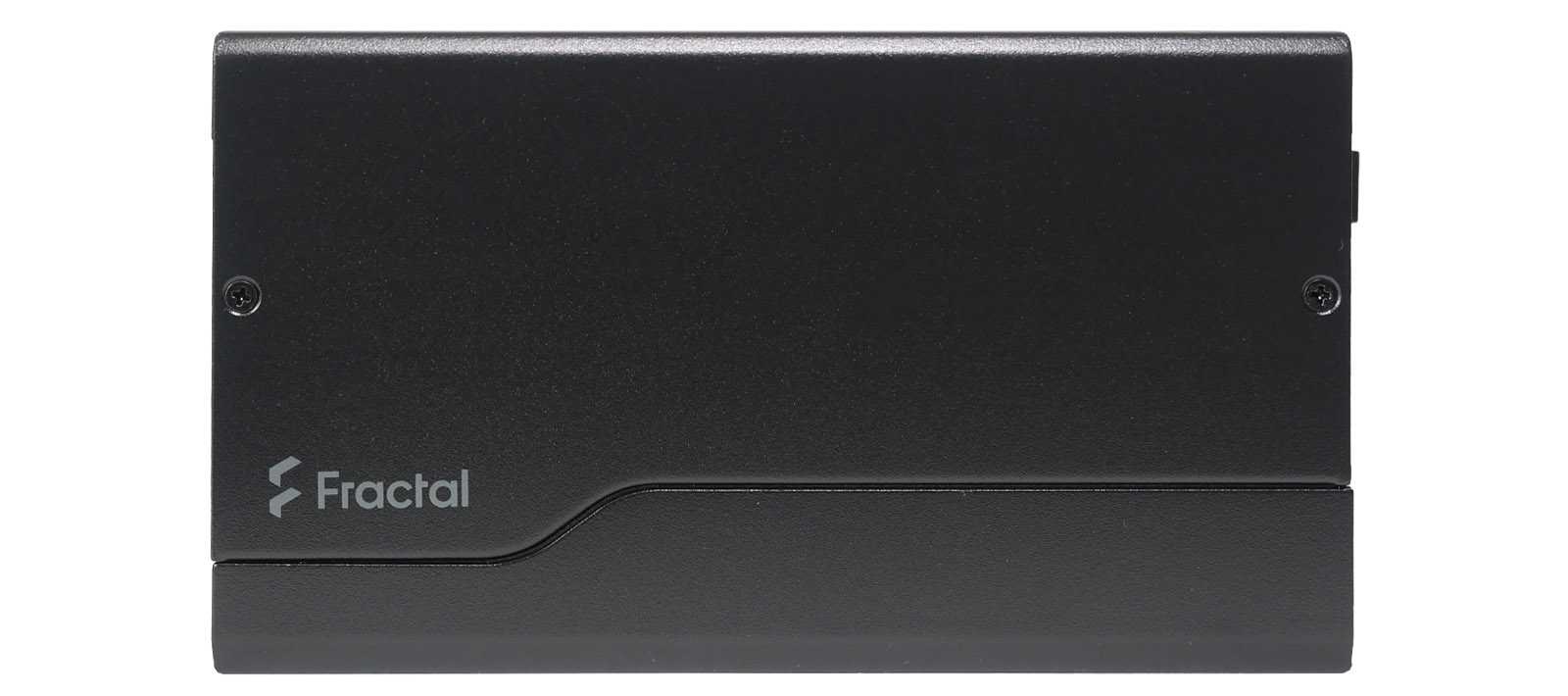

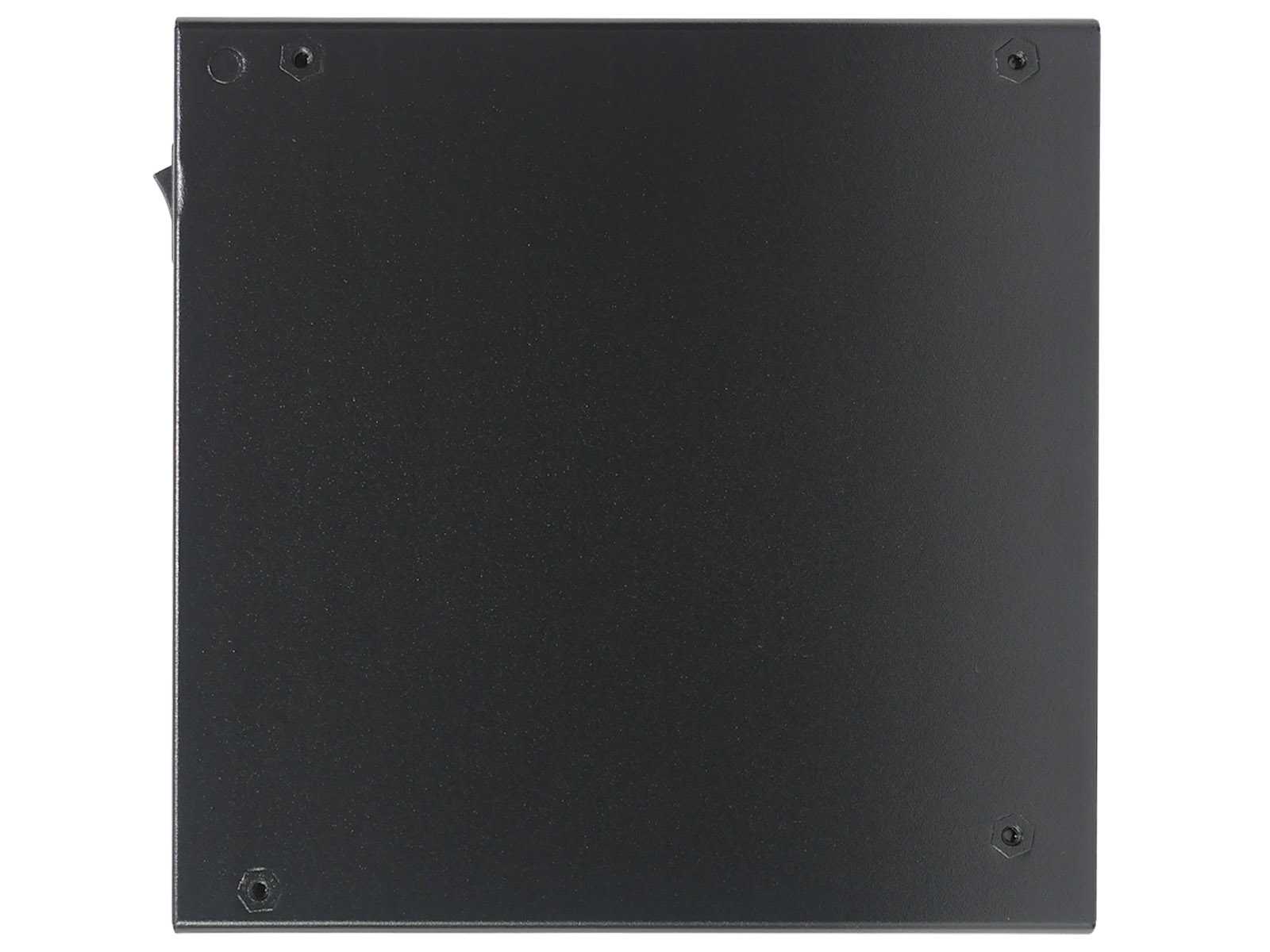

Боковые «глухие» грани украшены аккуратными компактными логотипами Fractal, нанесенными на корпус светло-серой краской. Одна из надписей не отражена по вертикали, поэтому при размещении в системном блоке вентилятором вверх будет смотреться как перевернутая вверх тормашками.

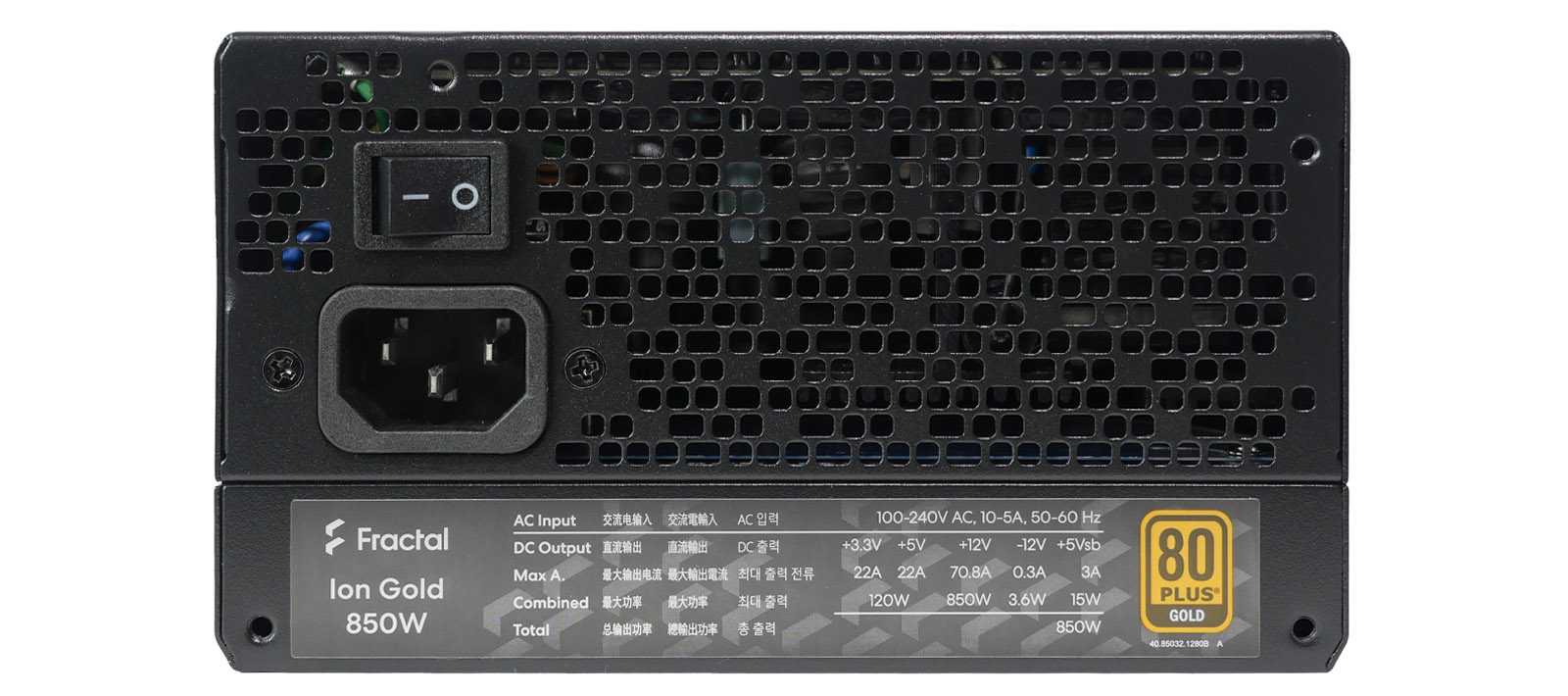

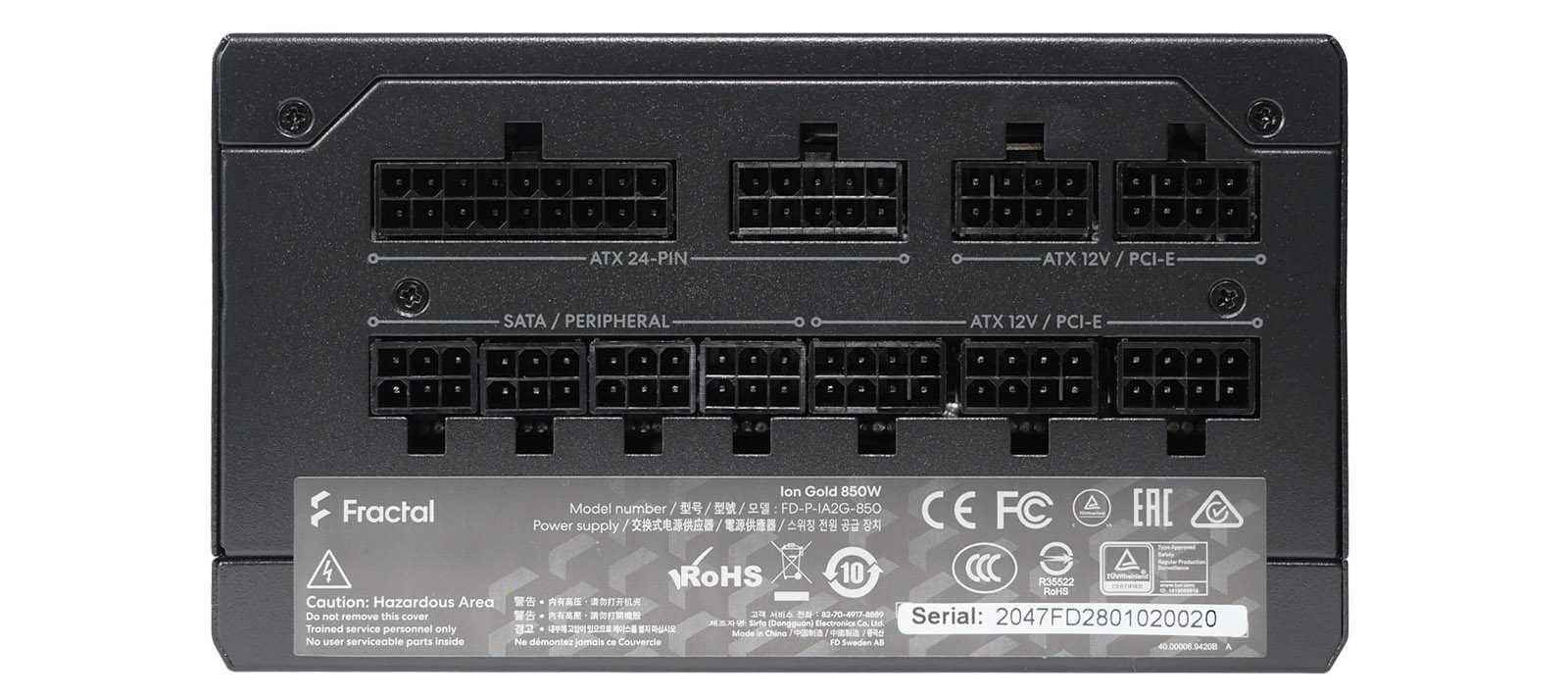

Размещение разъемов на коротких гранях типовое. На задней стенке, обращённой, как правило, наружу системного блока, находится входной разъём питания и тумблер включения. На противоположной грани в два ряда расположены разъёмы внутренних проводов. Форма коннекторов отличается для различных линий, что исключает вероятность ошибочного подключения.

Производитель нетипично разместил наклейки с технической информацией на этих же гранях блока питания. Они одновременно играют роль стикеров на вскрытие, закрывая часть крепежных винтов, соединяющих половинки корпуса.

Схемотехника

Разбор блока питания — несложный процесс, но без должной сноровки с большой долей вероятности приведёт к частичной утрате товарного вида, так как несколько винтов скрыто под наклейками с ТТХ. В принципе, их возможно аккуратно отклеить, хорошенько прогрев феном и поддев тонким лезвием канцелярского ножа. Однако с учетом семилетней гарантии производителя периодическую чистку внутренностей от пыли всё же лучше осуществлять без разбора корпуса, например, продувкой баллончиком со сжатым воздухом.

Предположительным OEM-разработчиком блока является High Power, так как исполнение напоминает слегка упрощённый вариант серии Fractal Design ION Platinum, которая как раз выпускалась в сотрудничестве двух брендов. Топология ION Gold построена на APFC и резонансном полумостовом LLC-преобразователе в первичной, а также синхронном выпрямителе и DC-DC-конвертерах во вторичной частях.

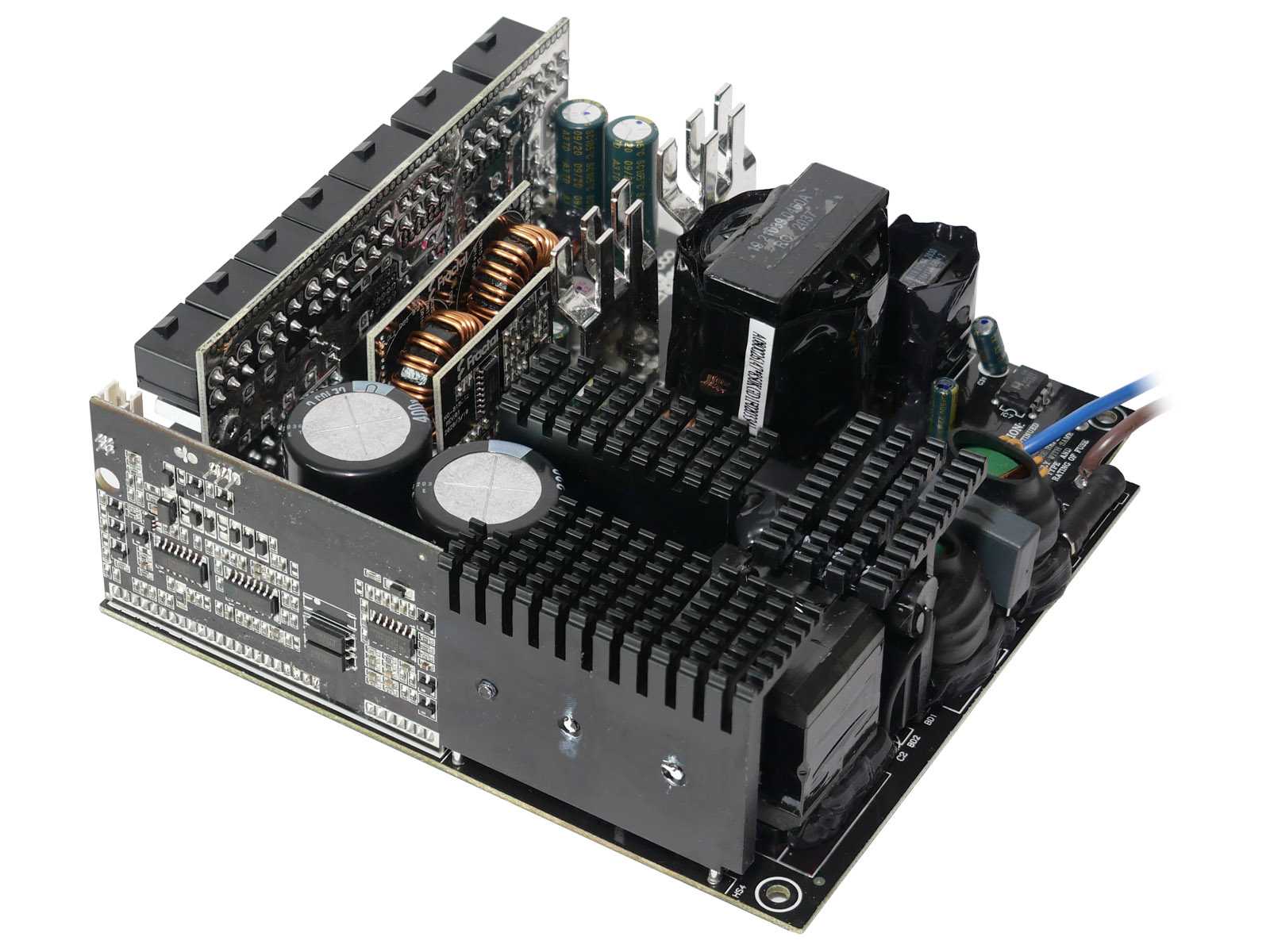

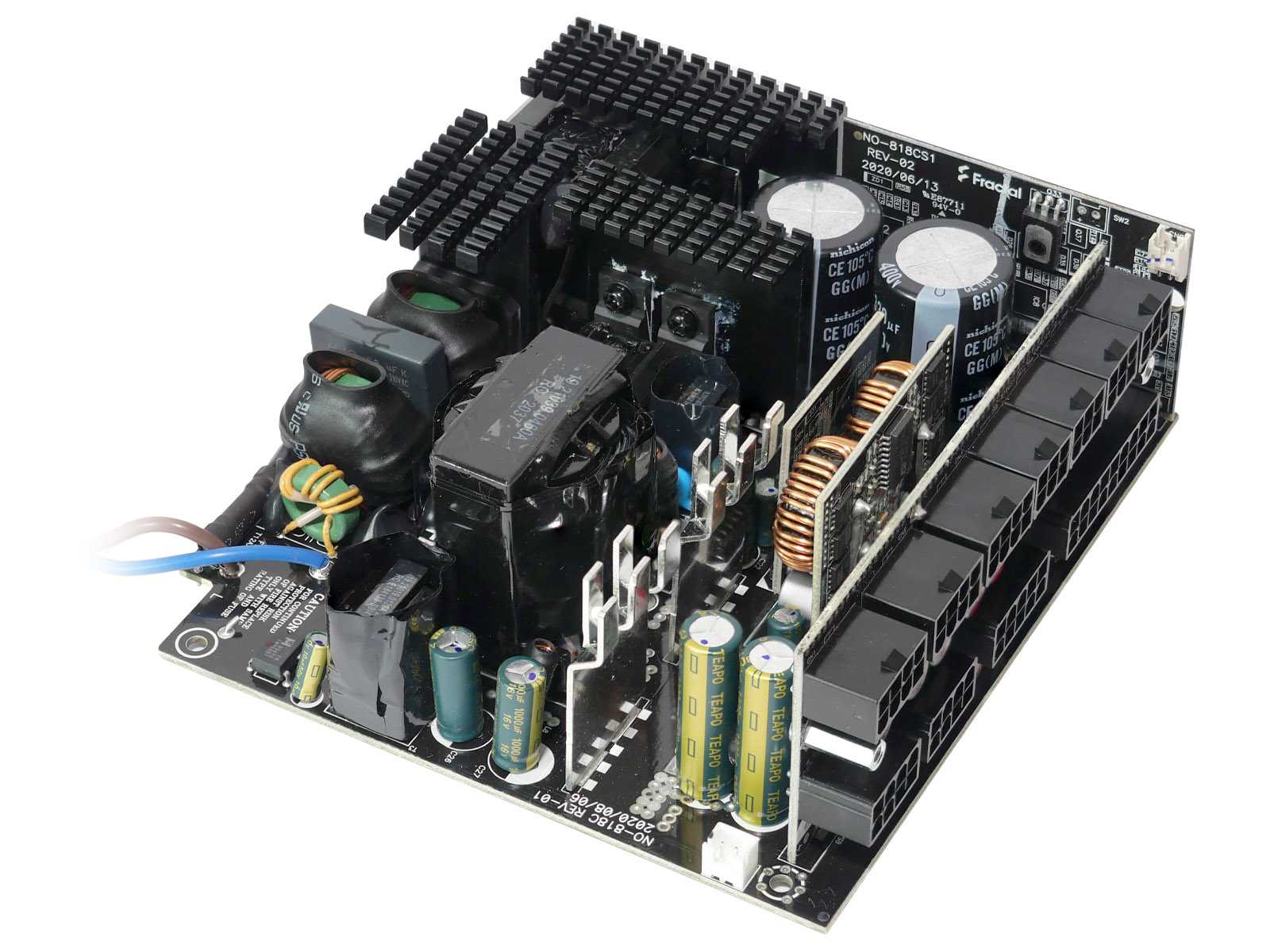

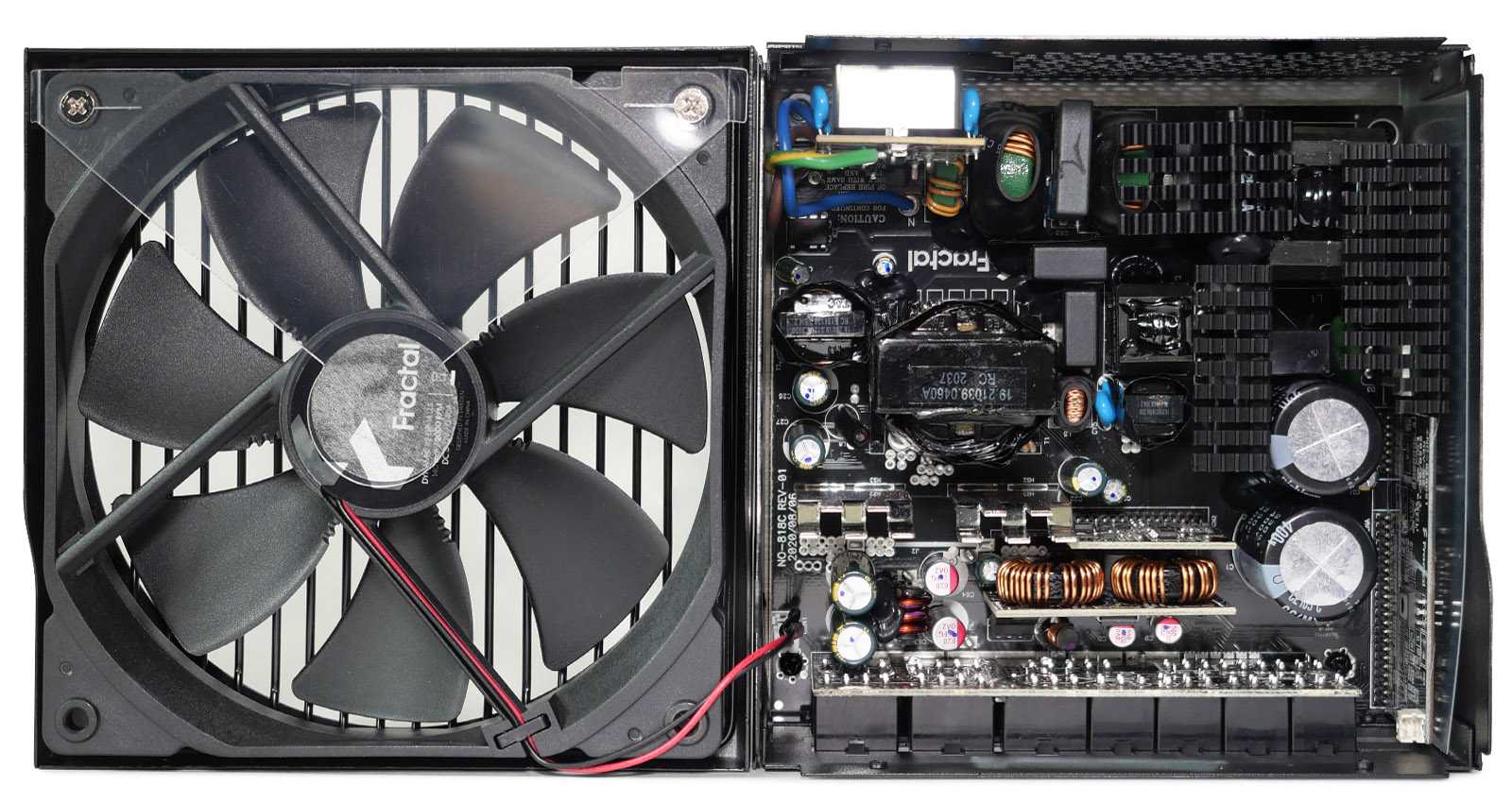

Размещение компонентов внутри хотя и достаточно плотное, но в целом аккуратное. Для оптимальной утилизации полезного пространства силовые элементы преобразователя +12 В вынесены на нижнюю сторону основной печатной платы, а DC-DC-преобразователи линий +3,3 В и +5 В находятся на отдельной вертикальной плате.

Нагромождения удалось избежать и за счёт избавления от проводных соединений внутри блока питания. Выходные цепи разведены дорожками до точек впайки платы модульных разъемов NO-818CS4 в основную NO-818C.

В выходных цепях используются электролитические конденсаторы тайваньского бренда Teapo. В этом видится элемент лёгкой экономии. Правда в защиту можно отметить, что на плате разъёмов дополнительно используются более надёжные полимерные конденсаторы производства того же Teapo.

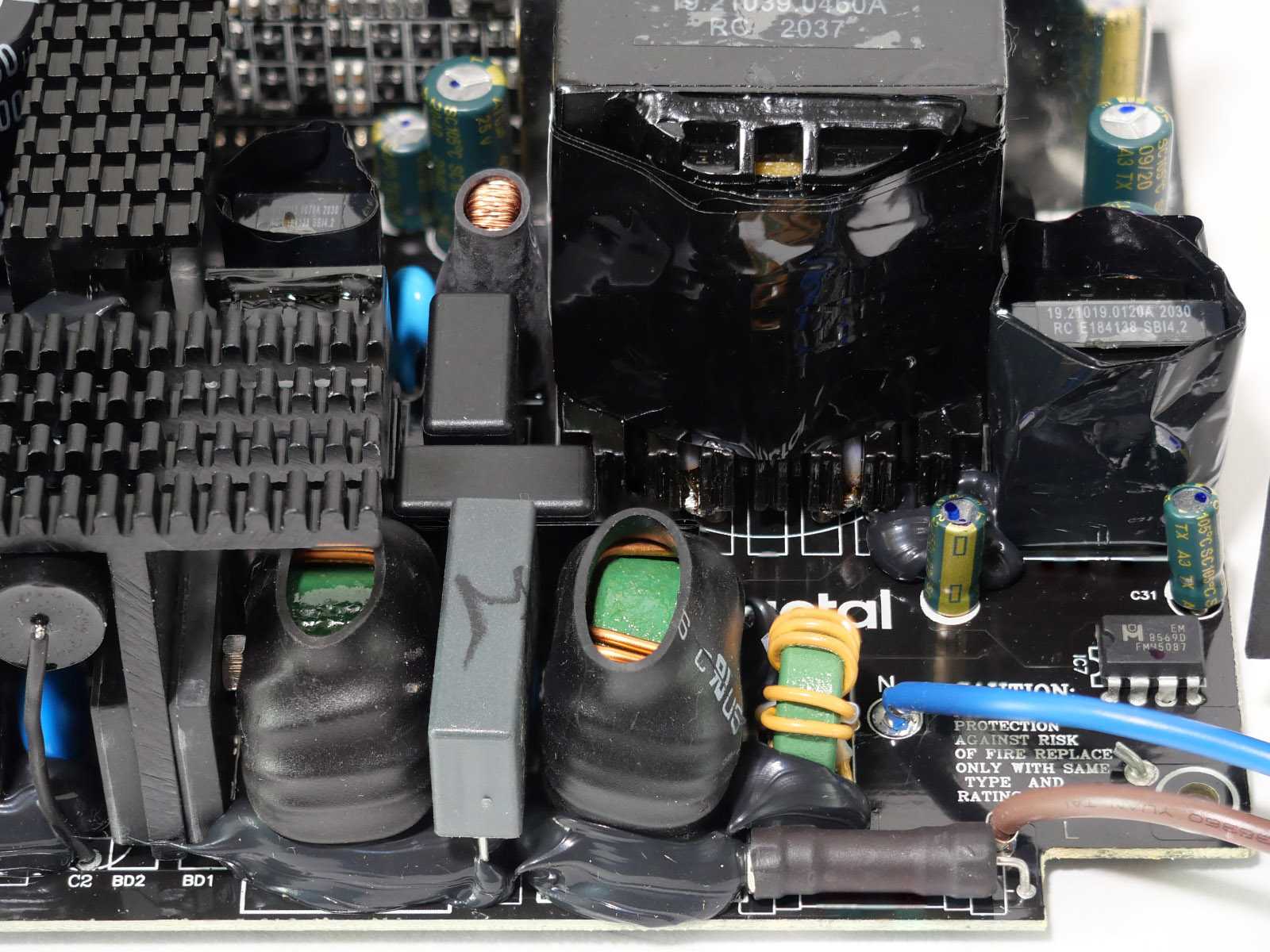

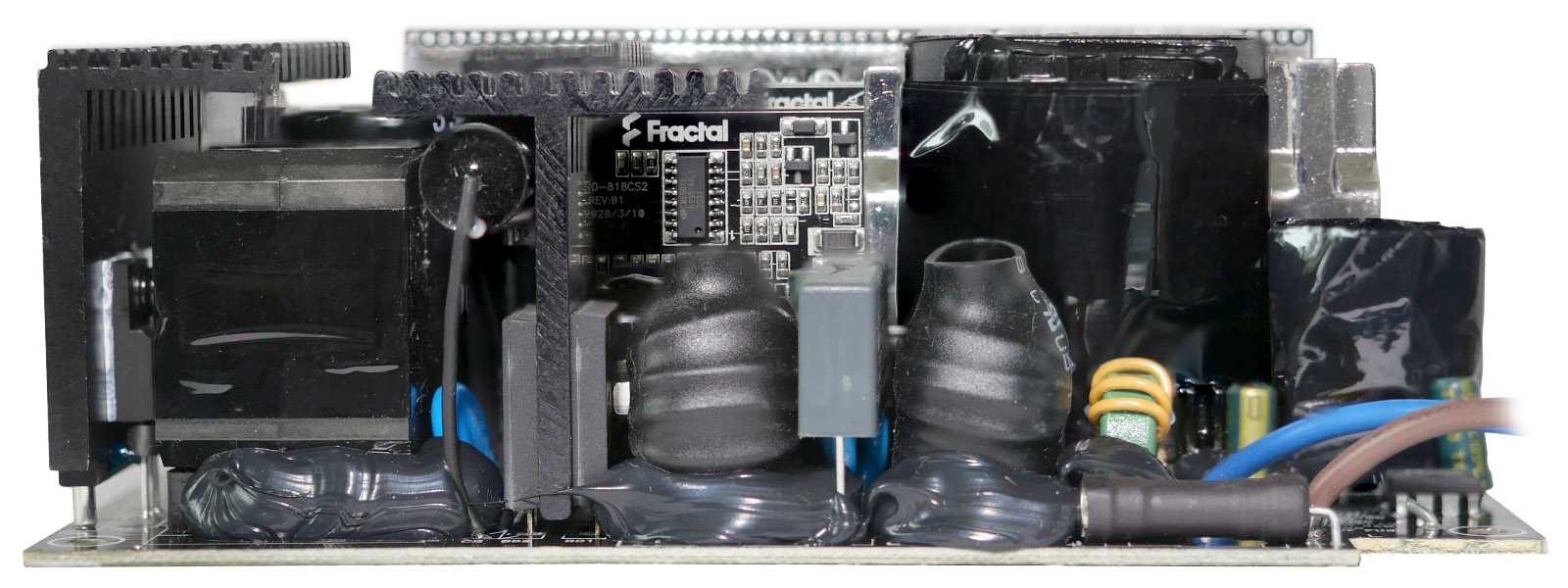

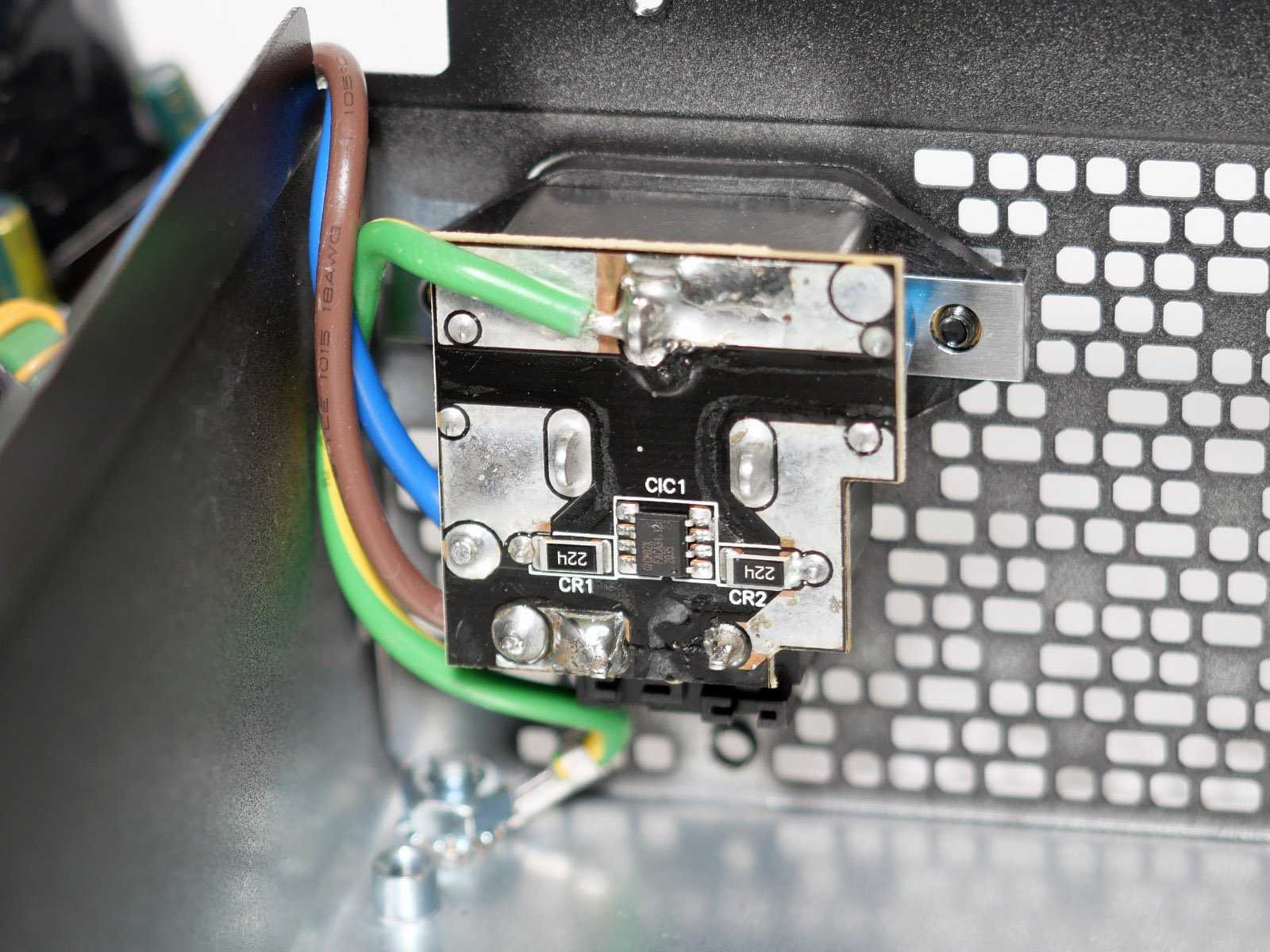

Фильтр электромагнитных помех на входе блока питания разделен на две части. Первая представляет собой компактную плату, припаянную непосредственно на вводной разъём питания, вторая распаяна на основной печатной плате. Схема фильтрации полноценная, без упрощений и в том числе с элементами базовой защиты в виде предохранителя на 12 А и комбинации NTC-термистора плюс реле, а также с микросхемой Champion CM02X для разряда конденсаторов после выключения БП.

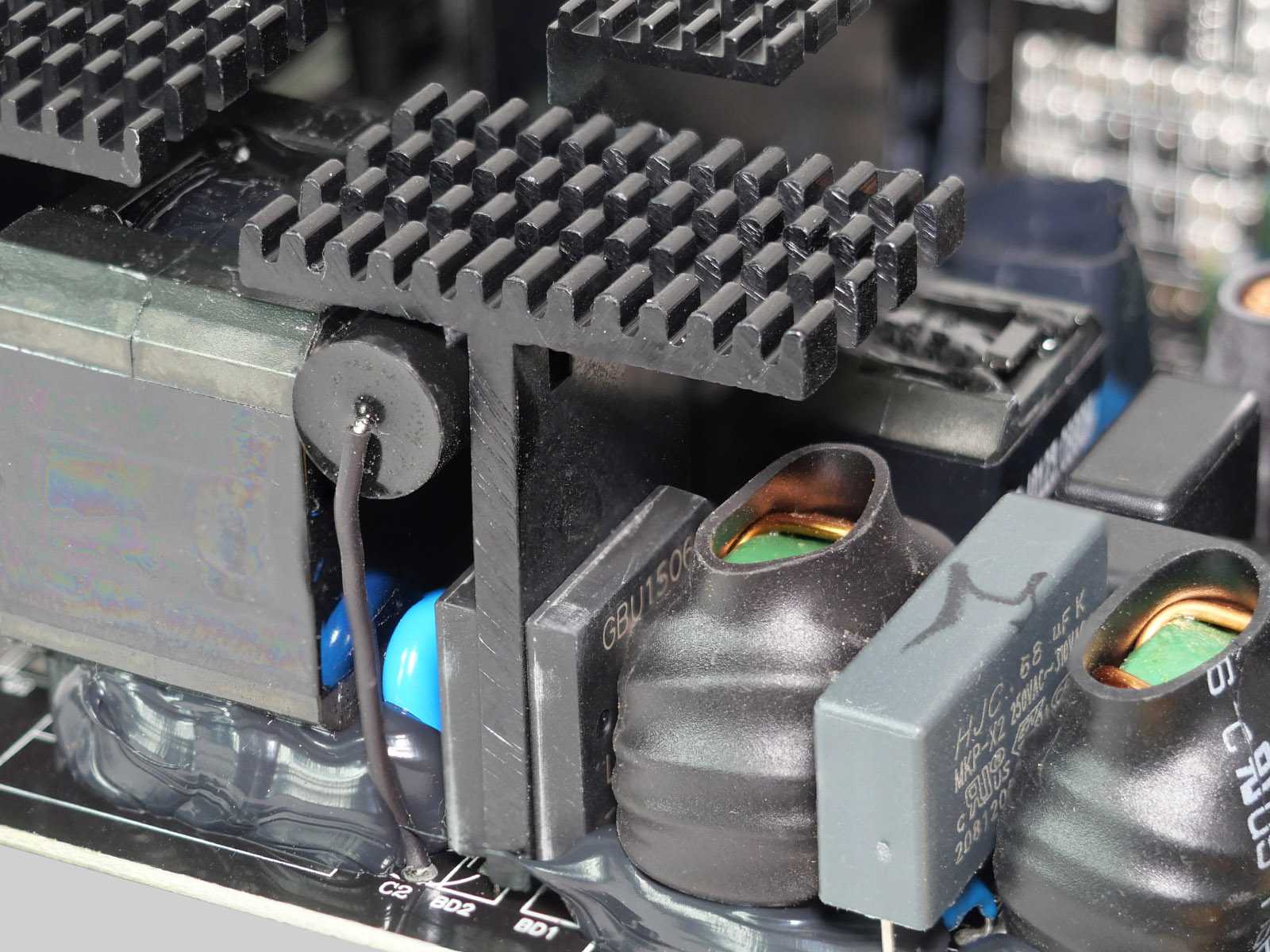

Выпрямительная диодная сборка собрана на двух GBU 1506 (600 В, 15 А @ 100 °C), охлаждаемых одним радиатором с увеличенным оребрением сверху. Такой реализации с большим запасом достаточно для блока мощностью 850 Вт.

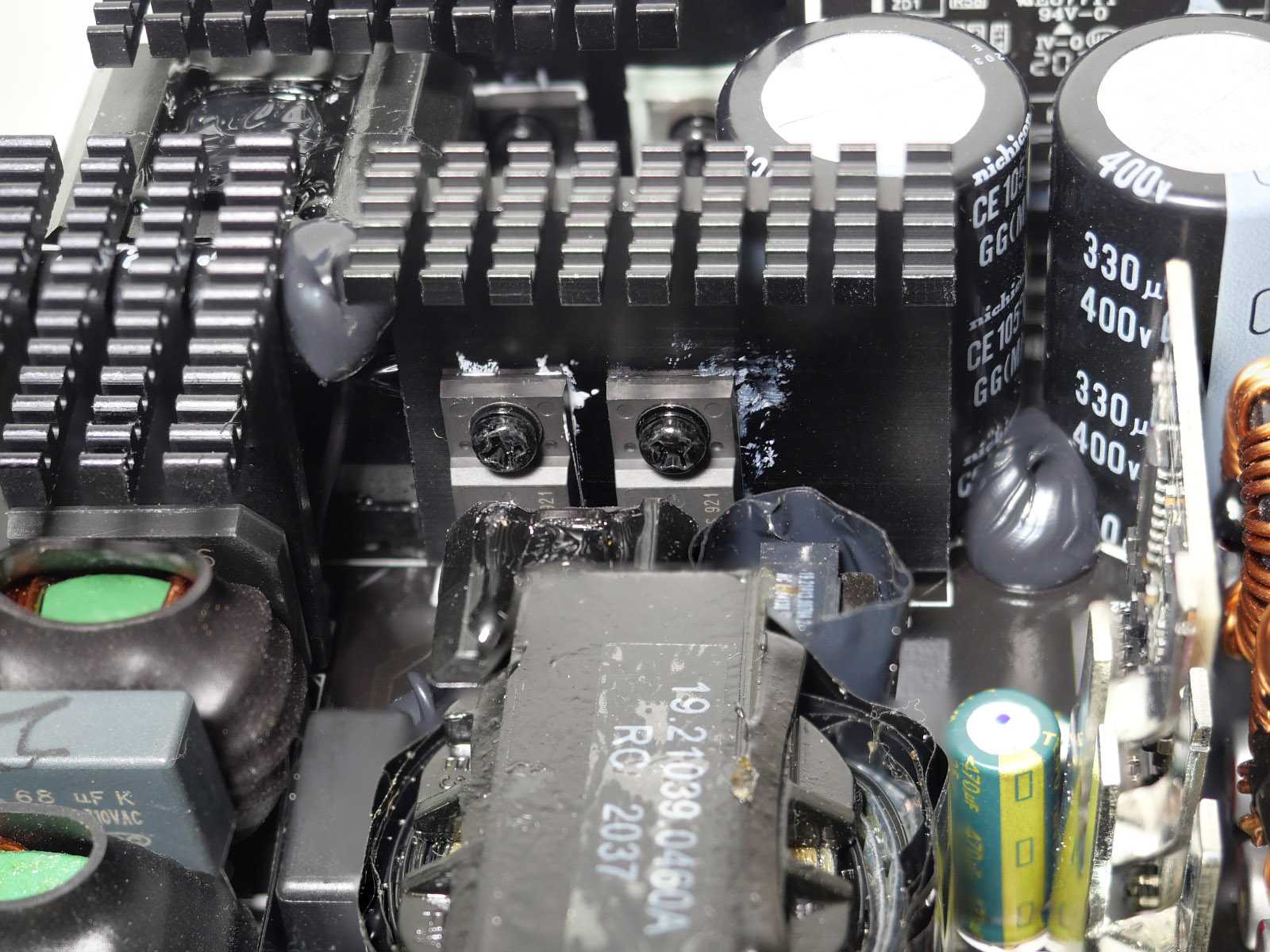

В активном корректоре мощности (APFC) используются два полевых MOSFET-транзистора Infeneon IPA60R120P7 (600 В, 16 А @ 100 °C) и диод Infeneon IDH08G65C5 (650 В, 8 А @ 145 °C). Они охлаждаются отдельным радиатором.

Контроллером APFC выступает Infineon ICE3PCS01G, распаянный в правой части отдельной вертикальной платы рядом с ними. На ней же в левой части находится схема управления вентилятором на базе STC 15W408AS и Weltrend WT7527RA — супервизор, отвечающий за сигнал PG и часть защитных функций (OCP, OVP, UVP, SCP).

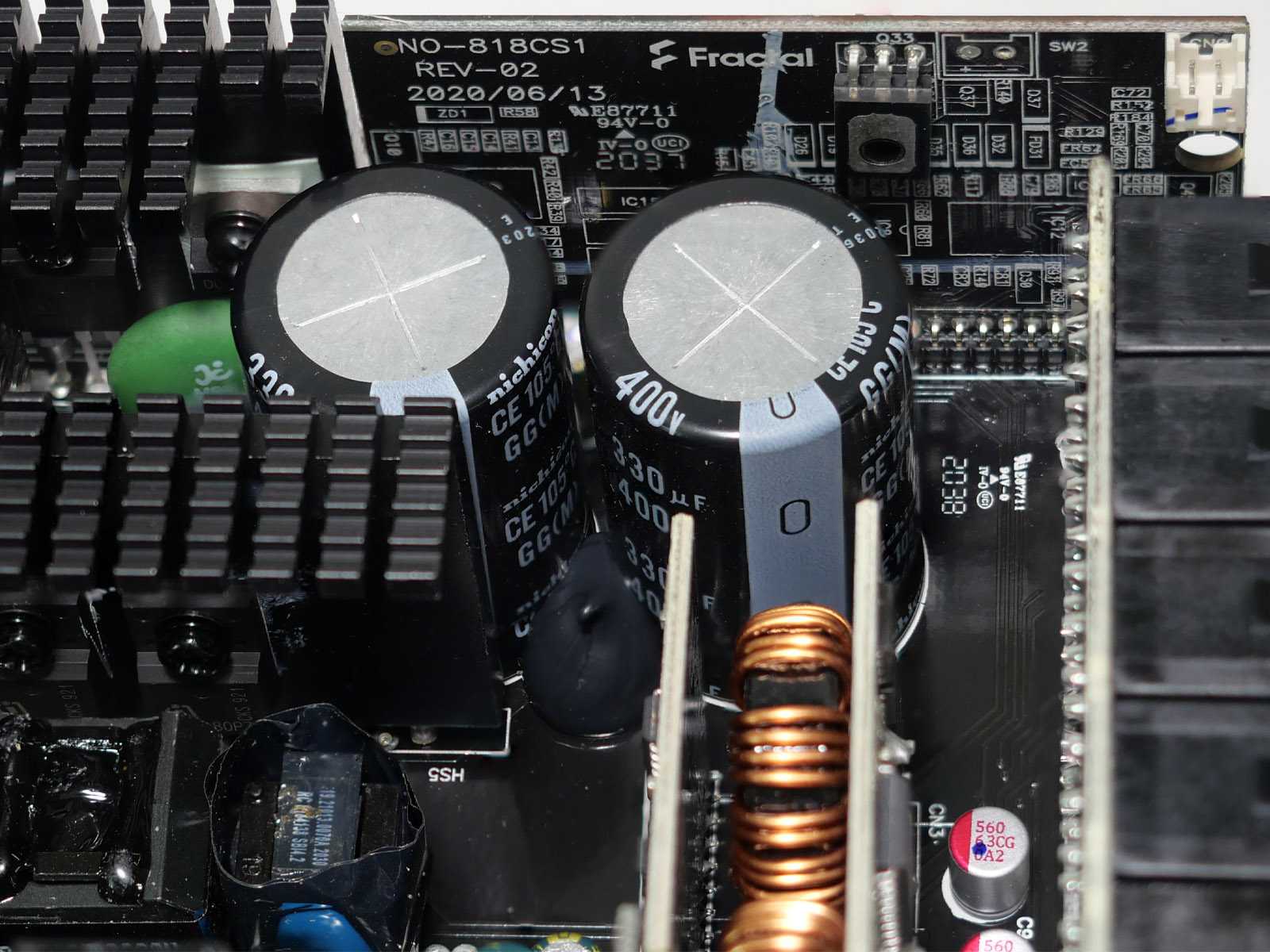

Высоковольтные электролиты хорошего качества — японские Nichicon серии GG(M), суммарной ёмкостью 660 uF и с рабочей температурой до 105 °C.

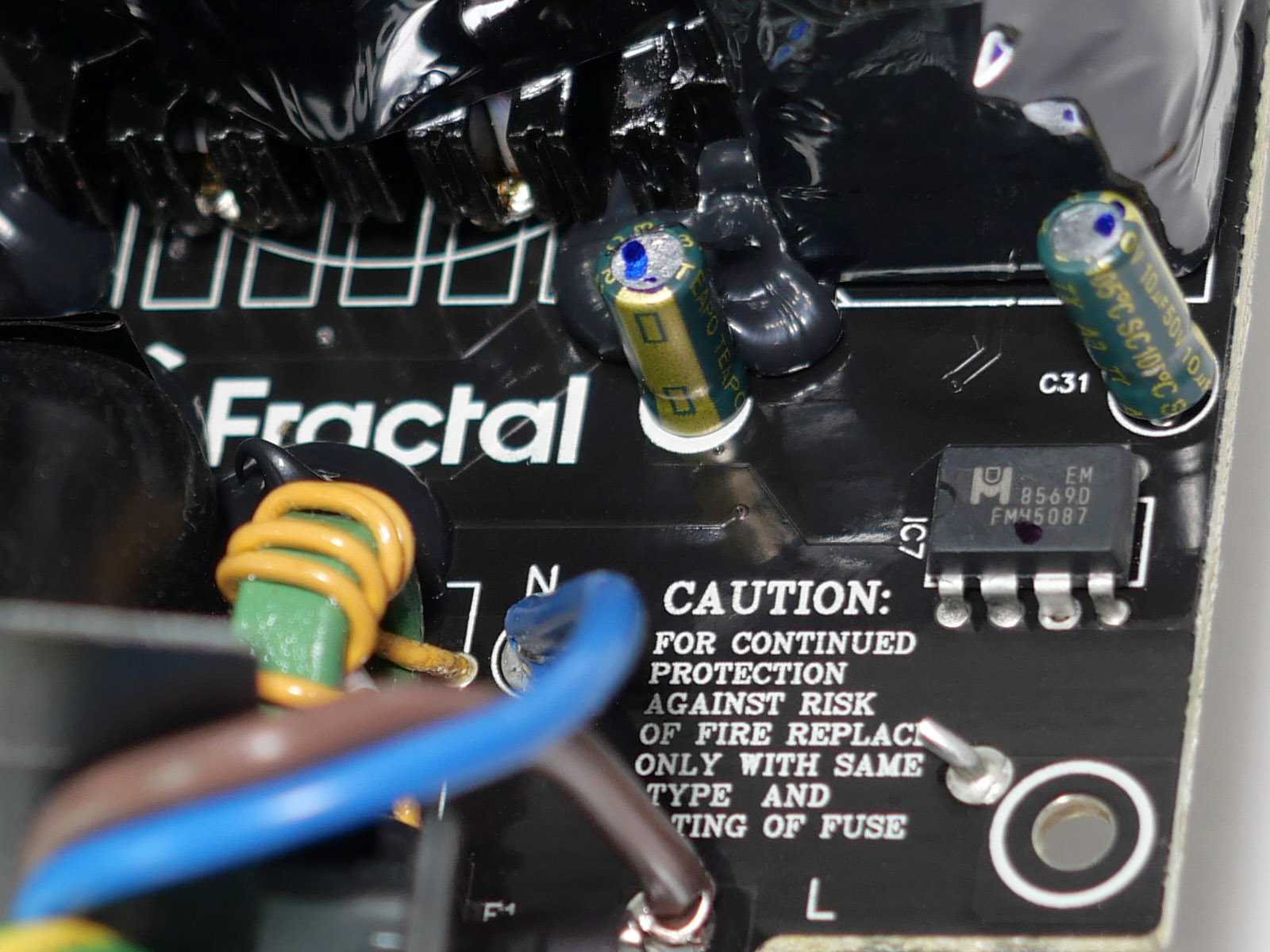

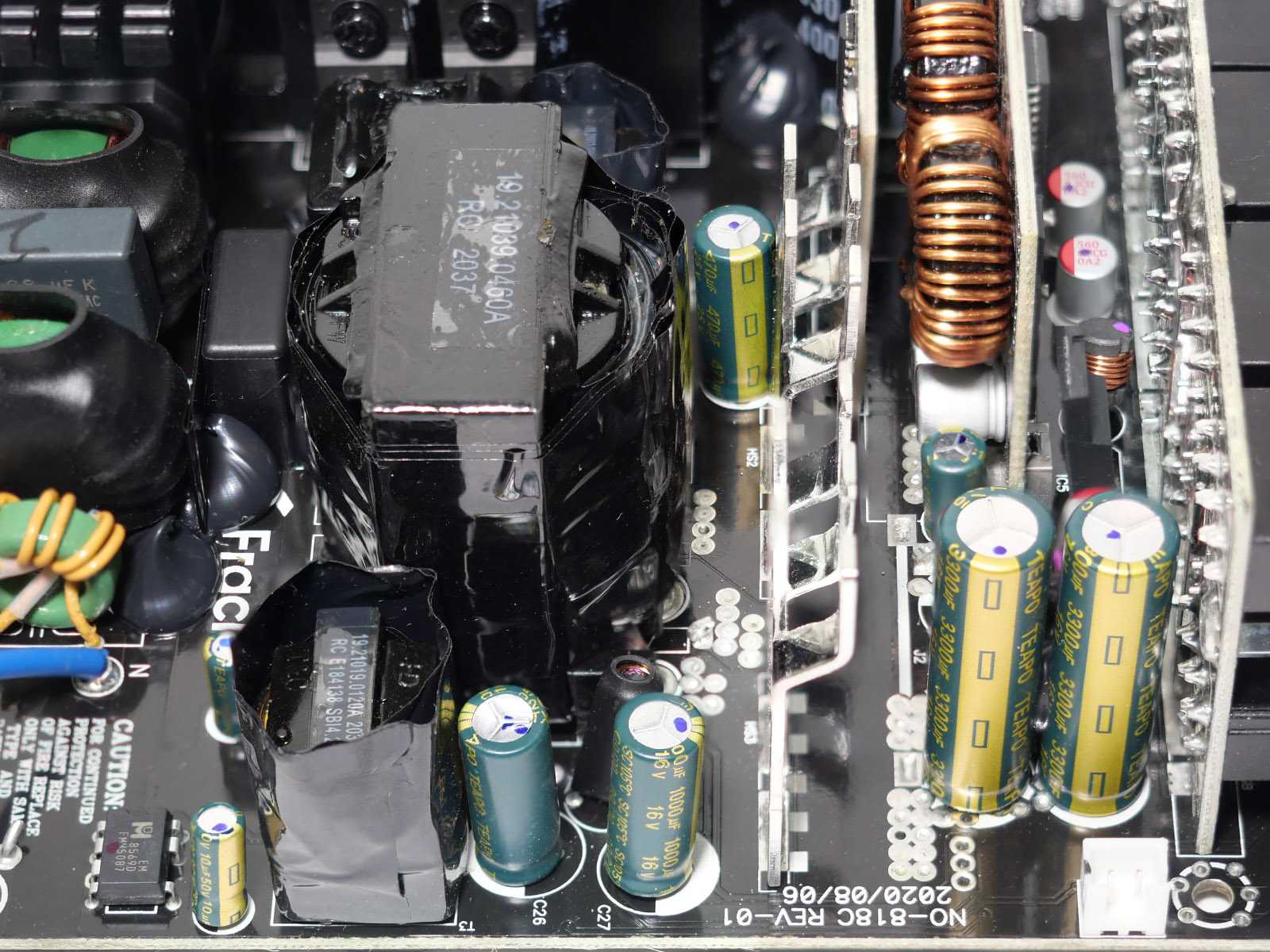

В цепи дежурного питания +5VSB применен контроллер ExcellianceMOS EM6589D, выпрямитель P10V45 SBR (45 В, 10 А) с троекратным запасом по току относительно спецификации и электролитические конденсаторы Teapo с рабочей температурой до 105 °C. Это, конечно, не «японское качество», но запас по температуре важен, так как дежурка в современных ПК активно используется во время простоя, когда вентилятор блока питания простаивает.

Резонансный контроллер распаян на отдельной вертикальной плате — это CM6901X.

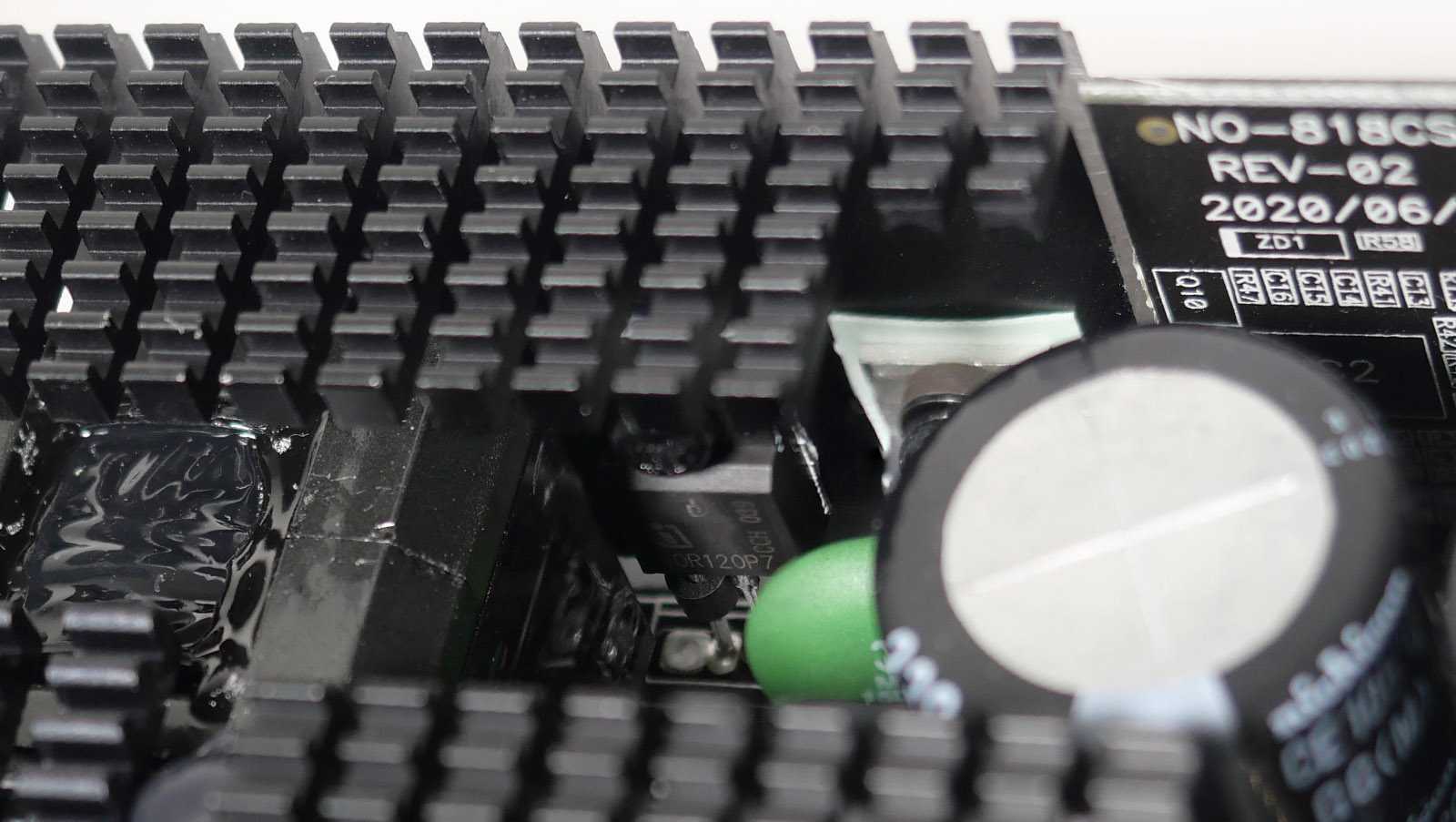

Ключи — два Infineon IPA60R180P7S (600 В, 11 А @ 100 °C), охлаждаемые отдельным радиатором.

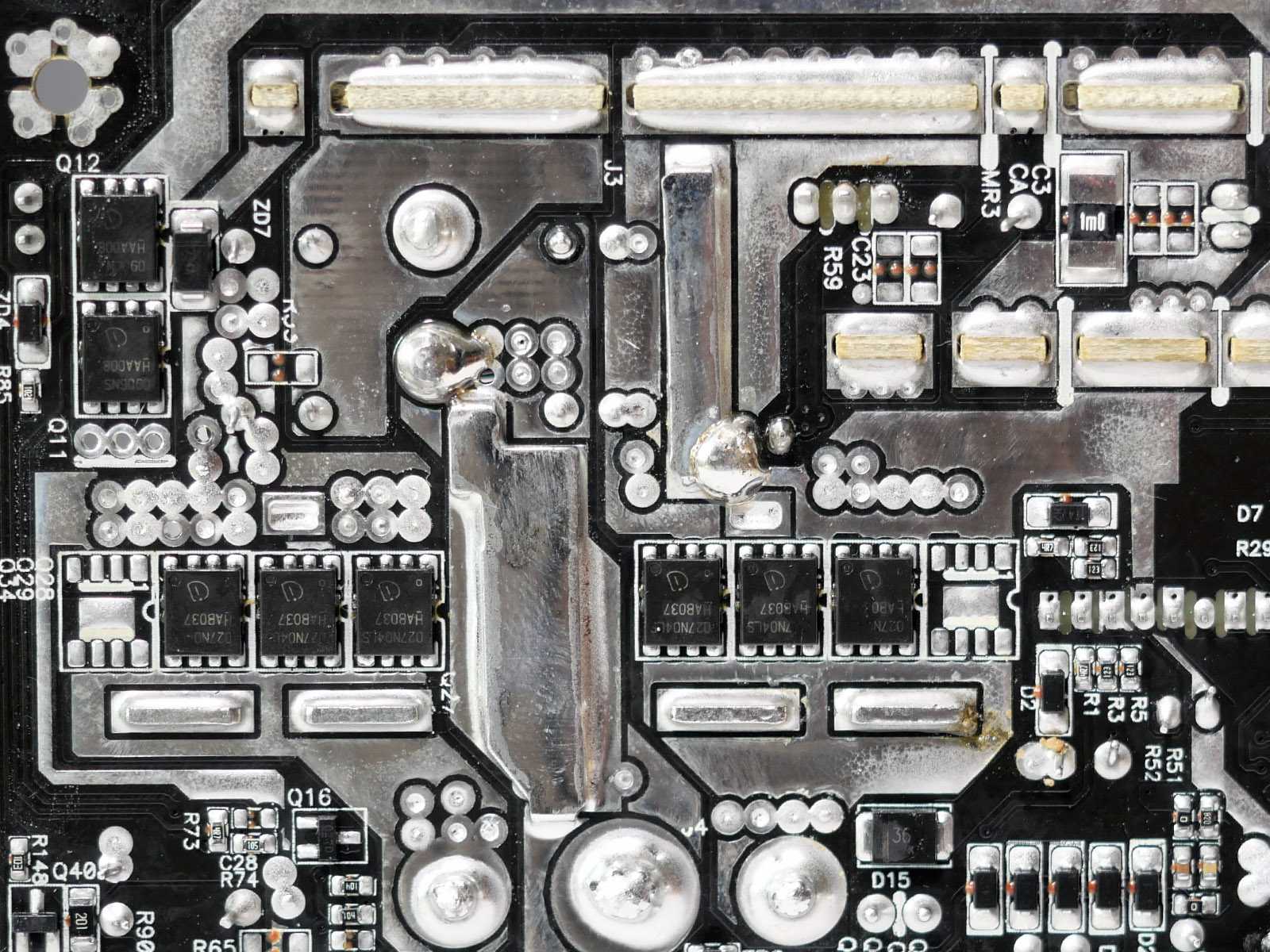

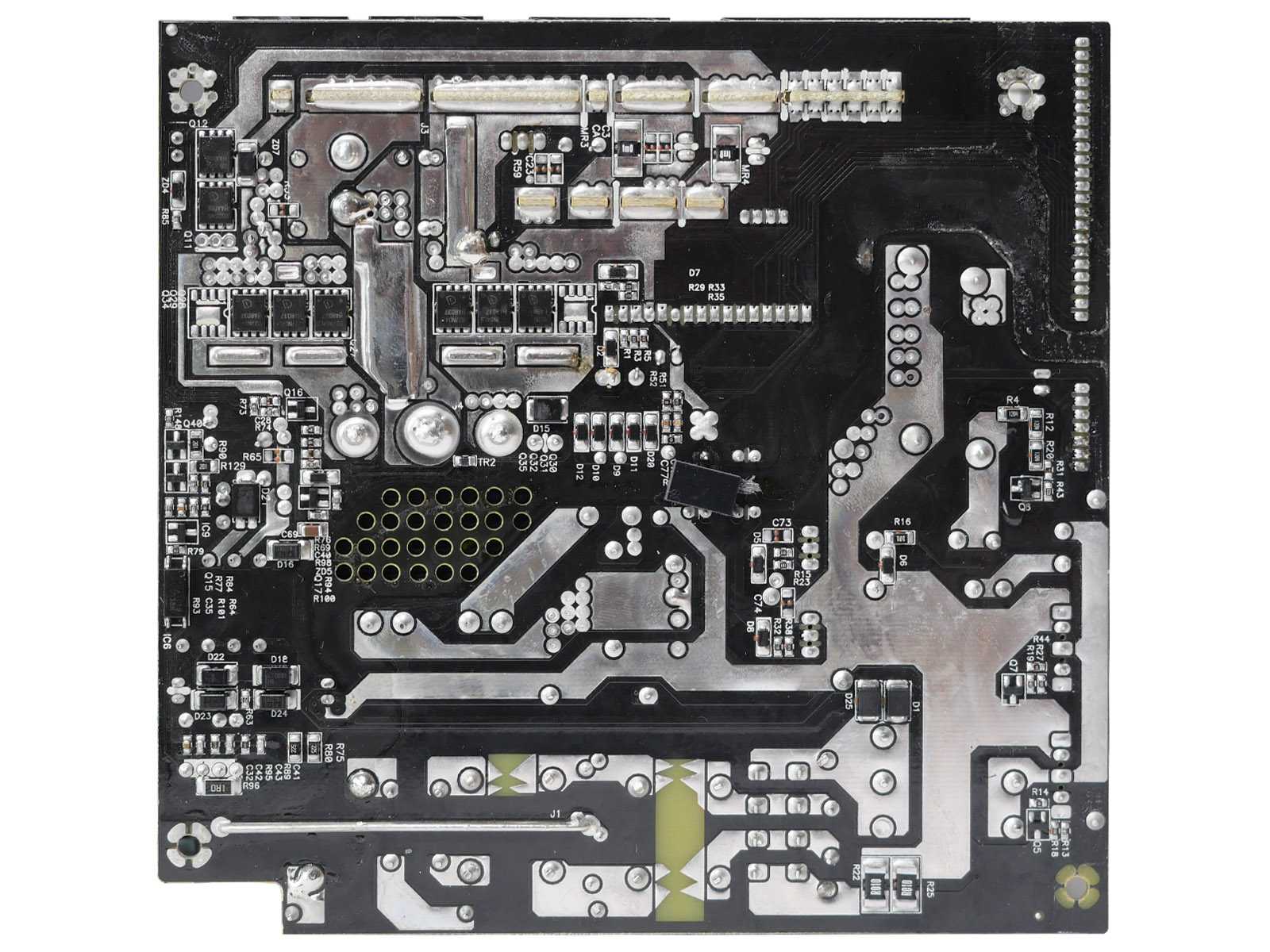

Шесть транзисторов Infineon BSC027N04LS главного преобразователя вынесены на обратную сторону основной платы. Но охлаждают их припаянные с лицевой стороны печатной платы пластины-радиаторы.

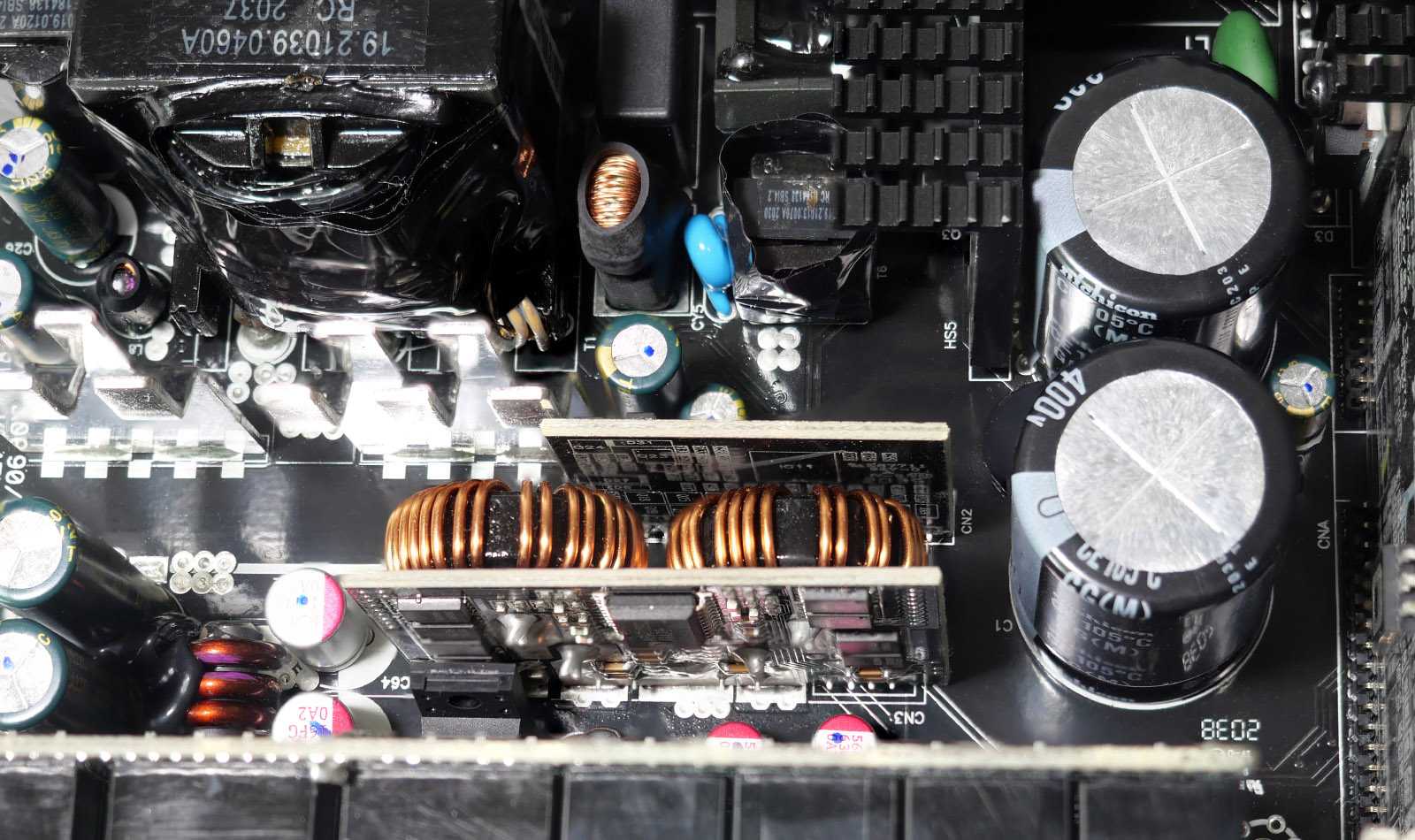

DC-DC конвертеры находятся на отдельной вертикальной плате. В их цепях восемь Infineon BSC0906NS (30 В, 40 А @ 100 °C) под управлением ШИМ-контроллера ANPEC APW7159C.

В целом у Fractal Design ION Gold 850W неплохая современная элементная база и хорошее аккуратное качество пайки. Местами присутствуют следы не до конца смытого паяльного флюса, но они носят некритичный характер.

Тестирование

Проверка стабильности напряжений выходных линий питания проводилась на самодельном стенде с применением мощных сопротивлений в керамических корпусах, массива ламп накаливания (12 В, 50 Вт) и регулируемой электронной нагрузки китайского производства — SJAMING 150W. Замеры осуществлялись мультиметрами MASTECH MAS830L и ваттметром бытового класса Даджет Энергомер (MT-4014). Нагрузка выходных линий осуществлялась раздельно. Температура в помещении, где проводились тесты, поддерживалась на уровне 28 °C.

Охлаждение и уровень шума

Охлаждение блока питания организовано отлично. Производитель смог вместить в корпус хороший 140-мм вентилятор Fractal Dynamic X2 GP-14 LLS (12 В, 0,4 А, 2000 об/мин, подшипник с винтовой нарезкой), что позволило обеспечить необходимый воздушный поток при невысокой скорости вращения. Прикрывает его решетка с низким коэффициентом сопротивления воздушному потоку. Как итог — блок питания работает очень тихо. Уровень шума даже при высокой нагрузке с расстояния в 1 метр оказался ниже порога чувствительности используемого в тестах шумомера Актаком АТЕ-9015 (от 30 дБА). Поэтому ниже приведен график из руководства пользователя.

Во время работы блока питания вентилятор работает постоянно, начиная с момента включения. Старт плавный, практически бесшумный. Но есть и особенность. После выключения блока питания вентилятор продолжает вращаться некоторое время (как правило до 1 минуты). Предположительно таким образом снимается остаточный заряд с каких-то из конденсаторов.

Источник дежурного питания

Неплохая компонентная база источника дежурного питания нашла отражение в цифрах. У блока хорошо стабилизированная линия +5В SB, которая спокойно выдерживает нагрузку до 17 Вт (до 3,5 А) с отклонением напряжения в пределах допустимых 5% от номинала при заявленной паспортной мощности до 15 Вт (до 3 А).

Стабилизация линий +3,3 В и +5 В

Несмотря на относительно невысокую утилизацию возможностей линий питания +3,3 В и +5 В современными комплектующими в ПК, блок питания имеет нормальный запас мощности DC-DC конвертеров. Хотя «выжимать» по ним паспортные 120 Вт комбинированной нагрузки, особенно с перекосом в сторону линии +3,3 В, все же не стоит.

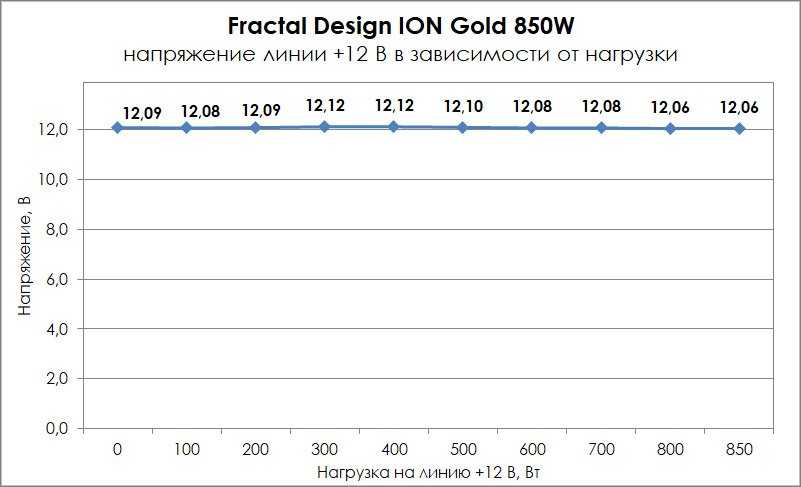

Стабилизация линии +12 В

Для основной линии питания +12 В производитель заявил допустимую нагрузку до 850 Вт и токи до 70,8 А. В этих цифрах нет смысла сомневаться. При нагрузочном тестировании колебания напряжения находились на уровне, близком к погрешности измерений. Блок питания отлично справится со стабильным питанием высокопроизводительных современных комплектующих, таких как центральный процессор и видеокарта.

Внешний вид

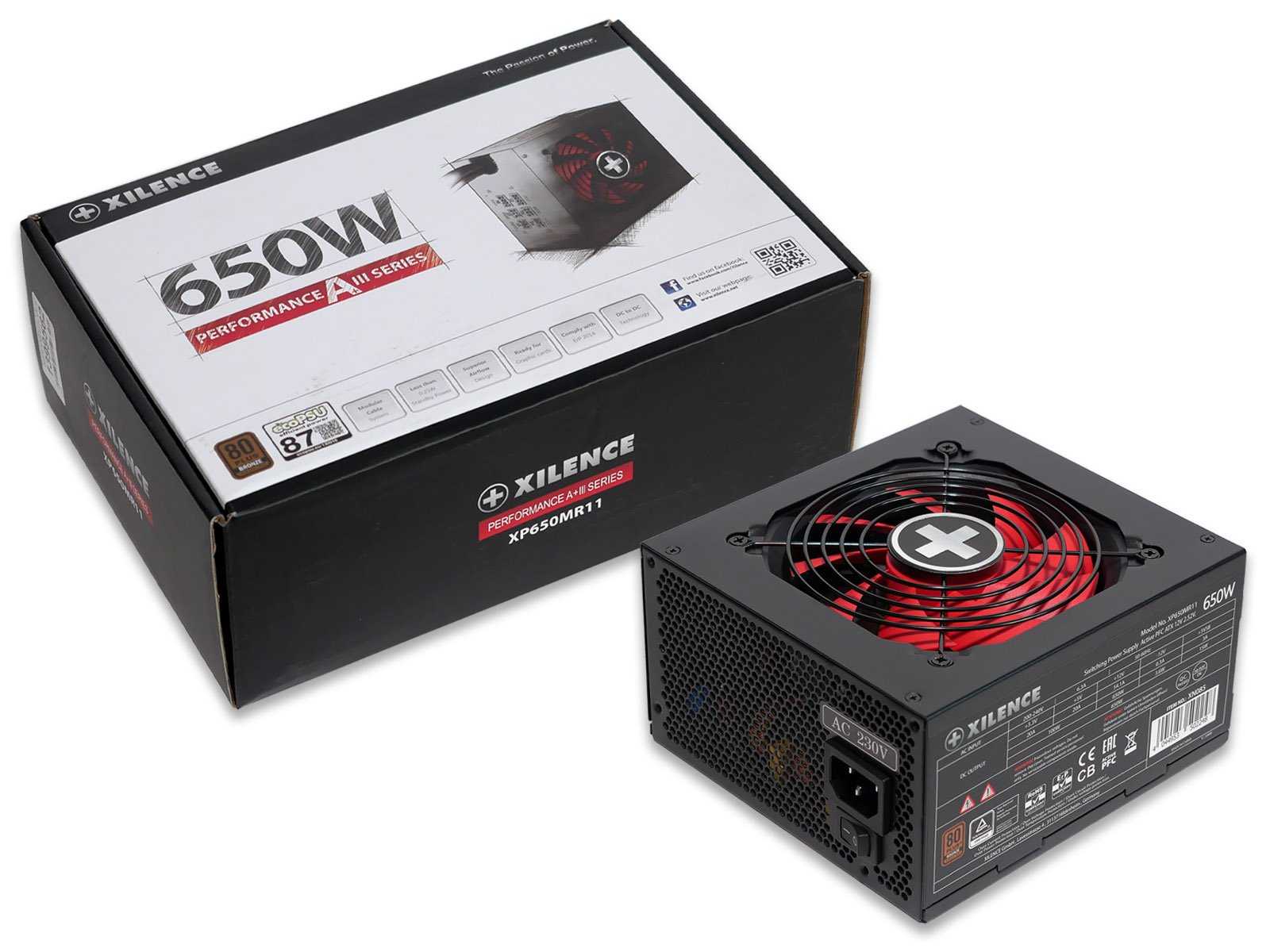

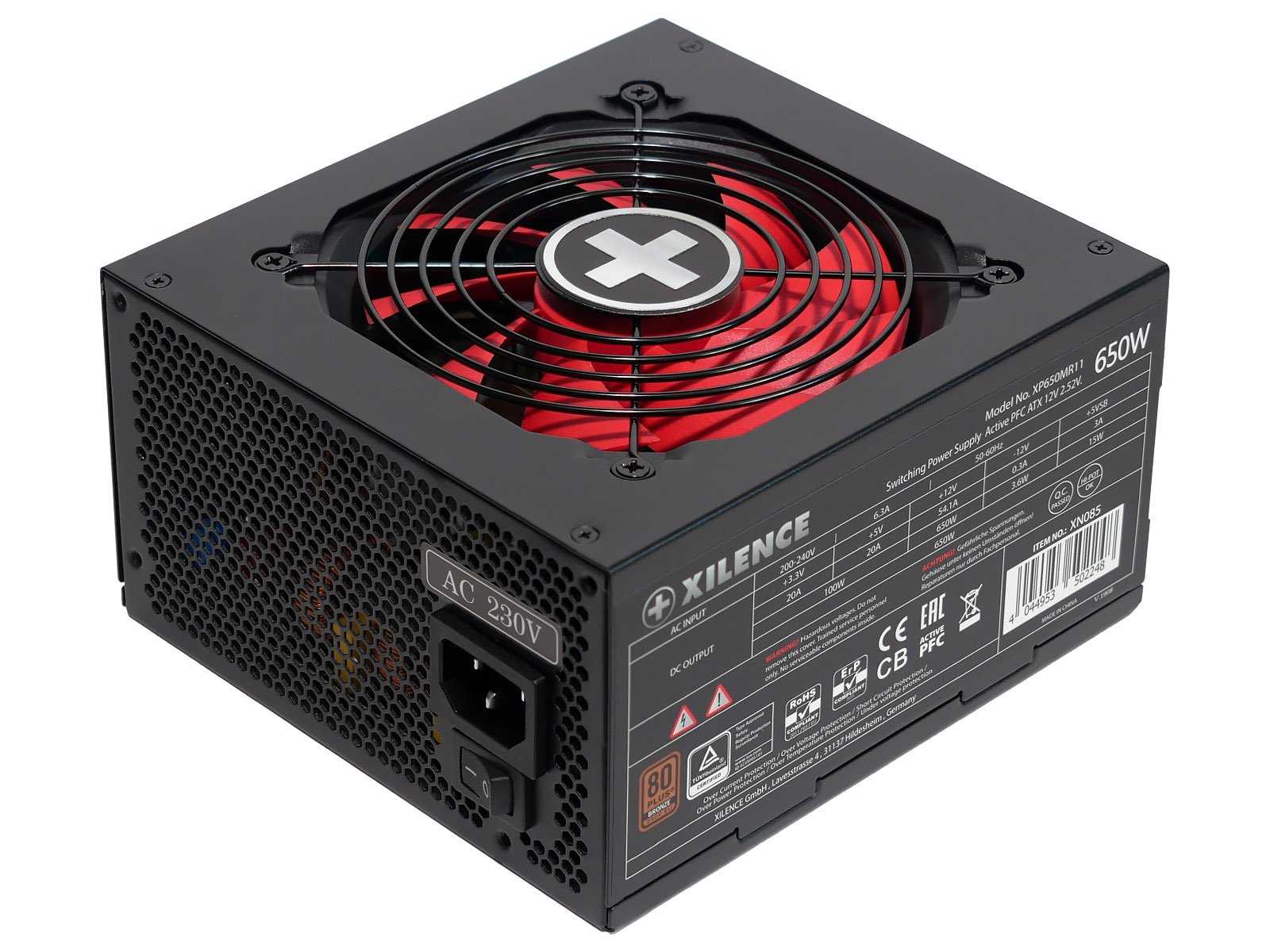

Особенностью в дизайне блоков питания серии Performance A+ III от Xilence является решетка-«гриль» с фирменным круглым логотипом с крестом в центре над вентилятором ярко-красного цвета. В остальном всё в канонах моделей ATX-формата.

Металлический корпус блока питания хорошо собран и качественно окрашен в чёрный цвет. Он оставляет приятное впечатление добротного устройства. В целом выглядит неплохо и не оставляет ощущения «бюджетного варианта».

Глубина (длина) корпуса небольшая — 140 мм, поэтому не будет проблем с совместимостью с классическими корпусами ПК типа малая или средняя башня.

Задняя стенка практически полностью перфорирована с узором в виде сот. Вводной разъём питания и тумблер включения размещены по правому краю друг над другом и помечены наклейкой с напоминанием о работе только в электросетях переменного тока с напряжением 230 В.

Одна из узких боковых граней блока питания украшена наклейкой с техническими характеристиками, на второй выштампован перевернутый логотип производителя (чтобы он был читаем при установке в корпусе компьютера вентилятором вверх).

Со стороны выходных разъёмов всё сделано очень аккуратно. Основной пучок выведен через широкое защитное уплотнение, снижающее вероятность перетирания проводов. Гнезда для съёмных кабелей подписаны белой краской по назначению и имеют форму, исключающую ошибочное подключение.

Заключение

Серия блоков питания CV должна занять нишу между моделями линеек VS и CX, более простая схемотехника на основе групповой стабилизации не позволит конкурировать со старшей CX. Для пользователей было бы предпочтительнее, что бы новая линейка заменила собой серию VS, выйдя на рынок с идентичной стоимостью, а блоки питания VS спустились в более бюджетный ряд. Конкурировать Corsair CV придется с моделями от известных брендов идентичного качества, зачастую основанных на более современной схемотехнике с DC-DC преобразователями.

Но это уже маркетинг. Что касается рассмотренной модели CV550, то мы можем отметить хорошее качество сборки, разумную экономию на комплектующих. Стабилизация напряжений на высоком уровне, даже с учетом групповой стабилизации. У вентилятора тихий нрав, кабельное хозяйство выполнено аккуратно – комбинация из плоских кабелей и в оплетке.

Отличительной особенностью модели может стать компактный размер – длина всего 125 мм, что встретишь нечасто.

Плюсы:

  • Качественная сборка;
  • Удобные кабели;
  • Тихая работа вентилятора;
  • Стабильные напряжения;
  • Все необходимые виды защиты;
  • Уменьшенная длина корпуса.

Минусы:

  • Групповая стабилизация напряжений;
  • Малая емкость высоковольтного конденсатора.

Примечание: минусы могут быть неактуальны, если будет приемлемая стоимость (на момент публикации обзора БП данная линейка еще не появилась в продаже).

Заключение

В плюсы Xilence Performance A+ III Series XN085 (XP650MR11) попадает добротная сборка, хоть и с заметными элементами экономии в схемотехнике (преимущественно в части электролитических конденсаторов), а также частично-модульная схема подключения кабелей, особенно учитывая сокращающуюся потребность в SATA и MOLEX-разъёмах в современных ПК. Если при сборке персонального компьютера взять за основу рекомендацию, что блок питания желательно подбирать с запасом мощности не менее 50-100 Вт от реального пикового потребления комплектующих, то Xilence Performance A+ III мощностью 650 Вт будет неплохим бюджетным выбором для системных блоков начального и среднего уровня производительности. При условии реальной рабочей нагрузки до 550 Вт он будет работать тихо и без перегрева.

Преимущества Xilence Performance A+ III 650 Вт (XN085 / XP650MR11):

  • Высокая нагрузочная способность линии +12 В (для модели на 650 Вт);
  • Раздельная стабилизация;
  • Тихая работа вентилятора;
  • Сертификат 80 PLUS BRONZE;
  • Набор базовых защит;
  • Наполовину модульная схема подключения кабелей.

Недостатки:

  • Электролитические конденсаторы невысокого класса;
  • Сильный нагрев главного трансформатора при нагрузке близкой к максимальной;
  • Гарантийный срок всего 2 года.

Заключение

С выпуском серии ION Gold компания Fractal Design фактически предложила почитателям торговой марки более доступную альтернативу премиальной модели Ion + Platinum. Небольшие изменения в компонентной базе позволили заметно снизить стоимость блока питания, сохранив отличную мощность и стабильность линий питания, лишь незначительно потеряв в эффективности. Для многих покупателей домашнего сегмента не является первостепенным наличие платинового сертификата 80Plus, зато очень важна отличная стабилизация, длительный гарантийный срок и тихая работа блока питания. Всем этим требованиям Fractal Design ION Gold 850W удовлетворяет. В копилку его достоинств можно отнести и строгий стильный дизайн по классическим канонам: без вычурных наклеек по бокам, мелкосетчатых декоративных решёток вентиляторов, снижающих эффективность воздушных потоков, и вездесущей ARGB-подсветки. Fractal Design ION Gold 850W можно смело рекомендовать как для использования в топовых игровых ПК, так и для высокопроизводительных рабочих станций.

Преимущества Fractal Design ION Gold 850W:

  • Качественная сборка;
  • Современная топология;
  • Отличная стабильность и мощность линии +12 В;
  • Тихая работа системы охлаждения;
  • Высокий КПД и сертификат 80 PLUS Gold;
  • Полностью модульные кабели;
  • Гарантия производителя 7 лет.

Недостатки:

  • Экономия на электролитических конденсаторах в выходных цепях;
  • Вентилятор продолжает работать некоторое время после выключения блока питания.
