Внешний вид
Габаритные размеры корпуса блока питания сделаны по канонам ATX PS2 — 150 x 160 x 86 мм. Глубина относительно небольшая — 160 мм, поэтому с установкой в бюджетные ATX-корпусы ПК с ограниченным пространством под блоки питания проблем не возникнет. Корпус полностью металлический, добротный, с качественной окраской в черный цвет. Фактура поверхности с эффектом шероховатости, на ней будут слабо видны отпечатки от пальцев рук и мелкие потёртости.
Основной элемент дизайна — классическая вентиляционная «решетка-гриль», стилизованная в центре логотипом Enermax. Она обрамлена по контуру глянцевой металлической вставкой, неплохо вписывающейся в облик устройства в целом. Решетка зафиксирована на четырех винтах и при желании легко снимается, что облегчает чистку вентилятора от пыли при профилактическом обслуживании. Противоположная стенка блока питания «глухая», с наклейкой, на которой приведена спецификация устройства.
На боках корпуса блока питания белой краской нанесено название серии Revolution D.F. в зеркальном отражении, что сделает надпись удобочитаемой при стандартном и «вверх вентилятором» расположении внутри корпусов ПК. Во многих современных корпусах с прозрачными боковыми стенками в районе блоков питания сделаны специальные вырезы, чтобы надписи такого плана были хорошо видны.
Оставшиеся грани функционально отведены под классическое размещение входных и выходных разъемов питания. Разъем подключения сетевого кабеля питания от сети 110 — 240 В оснащён не только отдельным тумблером включения и выключения, но и проволочной пружинкой для исключения случайного выдергивания. Также на задней стенке присутствует кнопка D.F. switch, включающая кратковременно режим обратного вращения вентилятора для очистки от пыли.
Гнезда модульных выходных разъемов промаркированы на корпусе по своему назначению. Форма самих коннекторов исключает неверное подключение.
Несмотря на дизайнерскую проработку боковых надписей с учетом крепления вентилятором вверх, отверстия для прикручивания БП на задней стенке заготовлены только под стандартный вариант вниз вентилятором. При желании установить БП вентилятором вверх необходимо подбирать корпус системного блока с универсальными отверстиями под такой случай.
Как отличить качественный блок питания от плохого?
— Качественный блок питания можно определить по весу. Массивный трансформатор, корпус из толстой листовой стали, дроссель групповой стабилизации 5 и 12 В – все это влияет на вес блока питания. Хотя это правило нарушил блок питания Epsilon FX700-GLN от FSP мощностью 700 Вт. Блок питания оказался достаточно легким и качество работы было отличное. — Отсутствует подробная спецификация. Если производитель умышленно не указывает максимальную суммарную нагрузку, но указал максимальную нагрузку для каждой линии — значит заявленная мощность блока питания завышена. Да и, как правило, на блоках питания из нижней ценовой категории характеристики завышают. — Следует обращать внимания на заявленные значения по различным линиям. Стоит быть осторожными, если на линиях 3,3 и 5 В производительность высокая, а на линии в 12 В она низкая. — Блоки питания с пассивной (passive) PFC, в отличии от БП с активным (active) PFC, дают большую эффективность (КПД). — У мощных блоков питания должно быть минимум 4 разъема PCI Express, если таких разъемов всего лишь два, то в будущем могут возникнуть проблемы при апгрейте. — Не стоит брать блок питания, если на нем не указаны защитные цепи. Простой предохранитель обозначается как OPP (overload protection, защитная цепь от перегрузок) или SCP (short circuit protection, защитная цепь от коротких замыканий); металооксидный варистр обозначается как OVP (overvoltage protection, защита от перенапряжения). Таких методов защиты не всегда достаточно и они просто не способны заменять чипы защиты. — Частично качество можно оценить по толщине проводов — стандартом является AWG18. Эта маркировка наносится на провода и чем эта цифра больше, тем меньше размер сечения, к примеру: провод AWG22 допускается для питания флоппи-дисковода, но использование AWG20 по всей длине выводов говорит о том, что блок питания низкого качества.
И все же, блок питания какого производителя выбрать? Даже если не учитывать всех советов по определению качества блока питания, ведь не всегда можно посмотреть и пощупать.
Блоки питания этих производителей вообще лучше не брать:
Tech Solo, Q-Tec, Rasurbo, RaptoxX, Inter-Tech (Sinan Power, Coba), Tronje, LC Power, Ultron, Xilence, World Link
Более подробно о различных производителях, а также о выпущенных ими моделях блоков питания можно ознакомится на их сайтах. Найти их можно через любой поисковик, весь список вылаживать нет смысла, так как вне зависимости было ли у них продвижение сайтов или нет, они все равно будут на первых позициях. Да и к тому же, многие сайты уже перечислены на IXBT — «Производители корпусов и блоков питания«
7 BE QUIET!
Следующим на очереди становится нетипичный представитель. Начнем с того, что Be Quiet! была основана не в азиатской части планеты, а в Германии. Причем, относительно недавно – в 2003 году. Немцы позиционируют себя как производителя премиального оборудования для компьютеров. В их ассортименте есть блоки питания, корпуса, а также корпусные и процессорные кулеры. С 2007 года компания удерживает лидерство среди производителей блоков питания в Европе.
Стоимость продукции, как и положено премиальному бренду, высоковата. В частности, 400-сильный System Power 9 стоит без малого 3 тысячи рублей. Но уже в этом классе покупатель получает высокую эффективность (сертификат 80plus Bronze), низкий уровень шума (заявленные 19 дБ подтверждают многочисленные отзывы), хороший дизайн и даже качественные провода в приятной оплетке. С ростом ценника качество только растет. Отметим преемственность дизайна – видно, что и бюджетные модели, и комплектующие для мощных игровых ПК создавались одной командой, чувствуется немецкая систематичность и внимательность к деталям.
Несмотря на это, пристально смотреть на линейку данной марки не рекомендуем из-за перераскрученности бренда и как следствие повышенных цен. Кроме того, они более шумные чем те же самые Cougar, а компания FSP, которая и является прародителем большинства моделей, продает аналоги намного дешевле.
Внешний вид
Габариты корпуса Abkoncore Tenergy 850W вписываются в требования стандарта ATX PS/2 — 150 x 86 x 165 мм. Хотя, забегая вперед, стоит отметить, что инженеры могли слегка уменьшить глубину, так как печатная плата внутри короче основания БП. Вероятнее всего, они не пошли на этот шаг, чтобы вместить вентилятор 135 мм и снизить уровень шума под нагрузкой. В любом случае блок питания вместится в большинство корпусов типа «средняя башня».
Корпус блока полностью металлический, собранный из двух классических «П»-образных половинок. Металл нетонкий. Качество окраски отличное. Да и в целом блок приятно увесистый — около 1,5 кг, что уже является потенциальным признаком качественного исполнения. На «верхней» части нанесена наклейка с нагрузочной таблицей и служебной информацией.
Решетка радиатора является частью корпуса и имеет необычную форму отверстий, задающую дизайн в целом.
Странно, но боковые декоративные надписи приклеены с обеих сторон одинаково, обычно одну из них производители переворачивают, чтобы она не оказалась «вверх ногами» при установке БП вентилятором вверх.
Размещение разъемов и кнопок на боковых гранях — типичное для подобных устройств. На задней стенке находится только входной разъём питания и тумблер включения.
На противоположной грани — модульные разъёмы. Они подписаны и различаются формой, что исключает ошибки в подключении.
Кабельная система
Блок питания полностью оснащён несъёмным набором проводов для подключения полезной нагрузки. Используются пучки кабелей разного типа: до материнской платы — в дополнительной нейлоновой оплётке круглого сечения, до периферии и видеокарты — плоские шлейфы ленточного типа.
Длины проводов и количества коннекторов достаточно для большинства сборок в ATX-корпусах типа «средняя» башня или более компактных:
- Основной разъём питания материнской платы 24(20+4)-pin — 1 x 650 мм;
- Дополнительное питание процессора EPS 8-pin — 1 x (650 мм + 150 мм);
- PCI-E 8(6+2)-pin — 2 х (570 мм +130 мм);
- Периферия — 2 х (SATA 550 мм + SATA 150 мм + SATA 150 мм + MOLEX 150 мм);
- Периферия — 1 х (SATA 550 мм + SATA 150 мм + SATA 150 мм + FDD 150 мм).
Упаковка и комплектация
Картонная коробка с блоком питания имеет габариты 35 x 22,5 x 11,5 см, что типично для устройств сопоставимого класса. Присутствует заводская запайка в прозрачный полиэтилен. В оформлении используется фирменная черно-золотистая цветовая гамма, ещё не успевшая примелькаться на полках магазинов.
Мультиязычное оформление содержит краткое описание преимуществ устройства и на русском языке, но по большому счету перед покупкой наиболее полезной будет лишь табличка спецификации на одной из коротких боковых граней.
Внутренняя защита от повреждений во время транспортировки хорошая, блок питания покоится в плотном слое вспененной полиэтиленовой подложки. Все провода собраны в отдельную внутреннюю коробочку. В этом видится небольшой элемент экономии, так как обычно производители стараются блоки, имеющие «золотой» сертификат энергоэффективности, комплектовать небольшими сумочками для модульных кабелей.
Полный комплект выглядит следующим образом:
- Непосредственно сам блок питания;
- Пользовательская инструкция (в том числе с блоком на русском языке);
- Набор съемных кабелей;
- Пакет с нейлоновыми одноразовыми хомутами и крепежными винтами чёрного цвета;
- Стандартный провод длиной 1,1 метр для подключения к электросети с розеткой «европейского» типа.
Спецификация
- P/N: ERF650AWT;
- Модель: Enermax Revolution D.F. 650W;
- Тип: ATX 12V v2.4 и EPS12V;
- Максимальная выходная мощность: 650 Вт;
- Цвет корпуса: черный;
- Размеры (Ш/В/Д): 150 х 86 x 160 мм;
- Коррекция фактора мощности (PFC): активная (APFC);
- Входной ток: максимум 10 А;
- Входное напряжение: 100 В — 240 В переменного тока с частотой 50/60 Гц;
- Рабочая температура: от 0 до +50 градусов Цельсия;
- Влажность при эксплуатации: от 20% до 90%, без конденсации;
- Система охлаждения: 139-мм вентилятор с подшипником Twister Bearing;
- Эффективность: 80 PLUS Gold при входном напряжении 115 В;
- Среднее время безотказной работы: минимум 100 000 часов;
- Защита: SCP, OVP, UVP, OCP, OTP, OPP, SIP;
- Вес: 2,67 кг;
- Срок гарантии: 5 лет.
Официальная страничка: https://www.enermaxeu.com.
Типично для современных блоков питания основное внимание отводится линии +12 В, по которой возможна нагрузка до полного номинала в 650 Вт. Более того, допускаются кратковременные пики в течение 60 секунд до 825 Вт! Это уже говорит о хорошей элементной базе с немалым запасом надежности.
Внешний вид

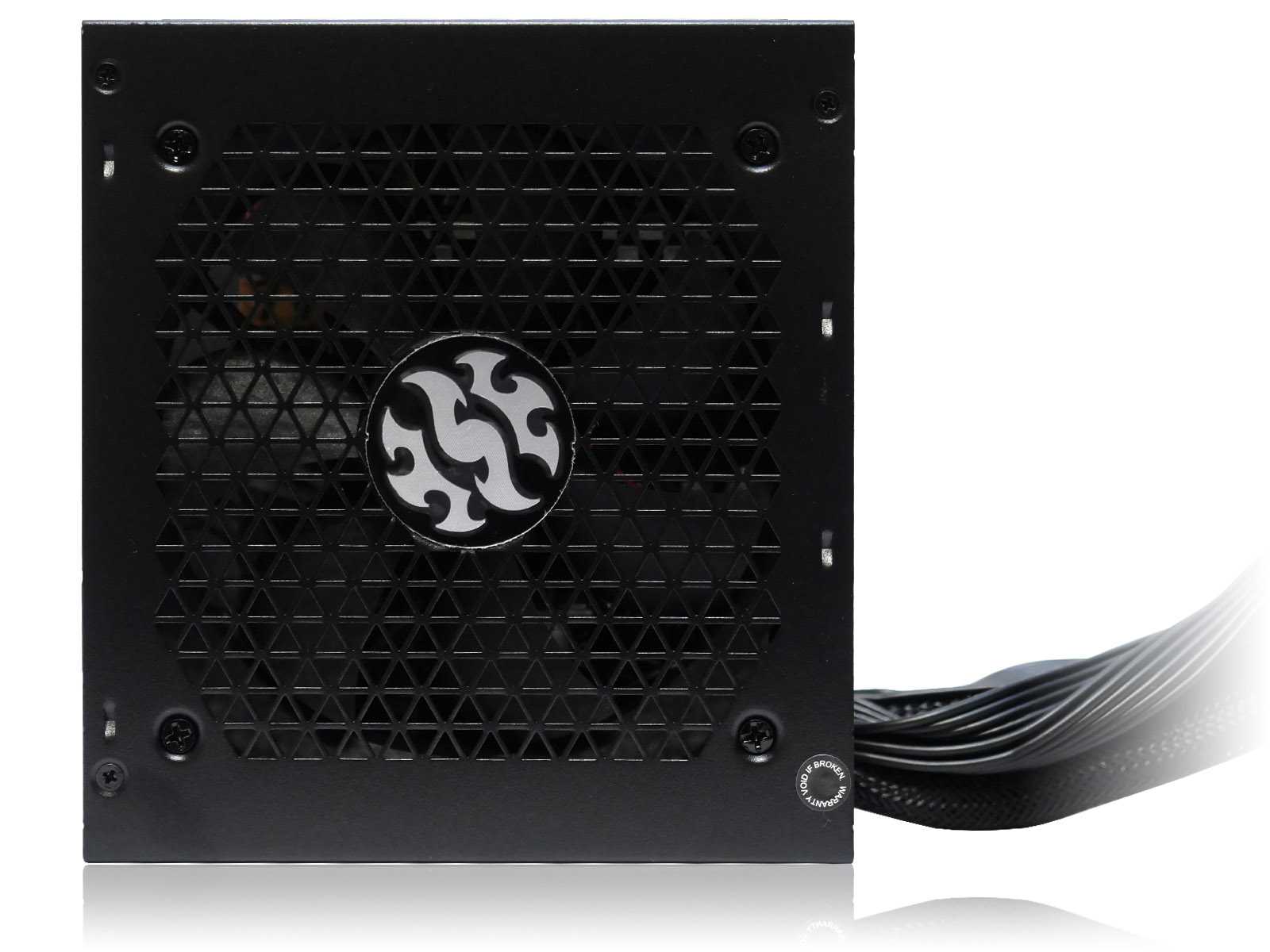

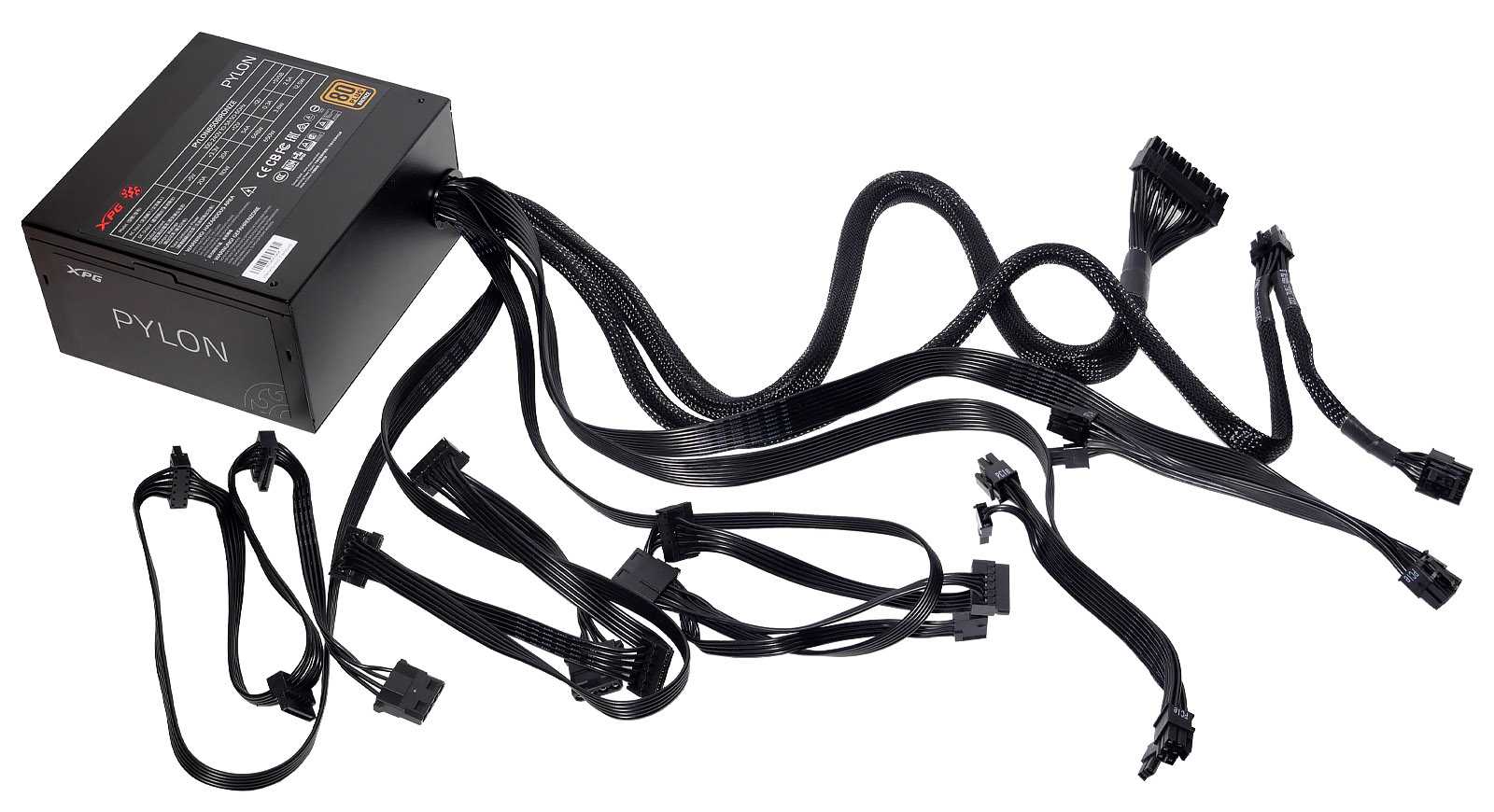

Как и в серии CORE REACTOR, все модели XPG PYLON разработаны с оглядкой на максимальную совместимость с корпусами ПК типа «средняя» и «малая» башня. Глубина (длина) составляет 140 мм. Дизайн немного отличается от CORE REACTOR использованием стильных штампованных вентиляционных отверстий для вентилятора вместо решетки-«гриль». Ещё одним внешним упрощением стала немодульная кабельная система.
Корпус блока питания полностью металлический с толщиной стенок достаточной, чтобы складывалось впечатление добротного устройства. Качество матово-чёрной окраски без нареканий. В целом XPG PYLON 650 BRONZE смотрится строго и симпатично и должен органично вписаться в большинство системных блоков ПК.

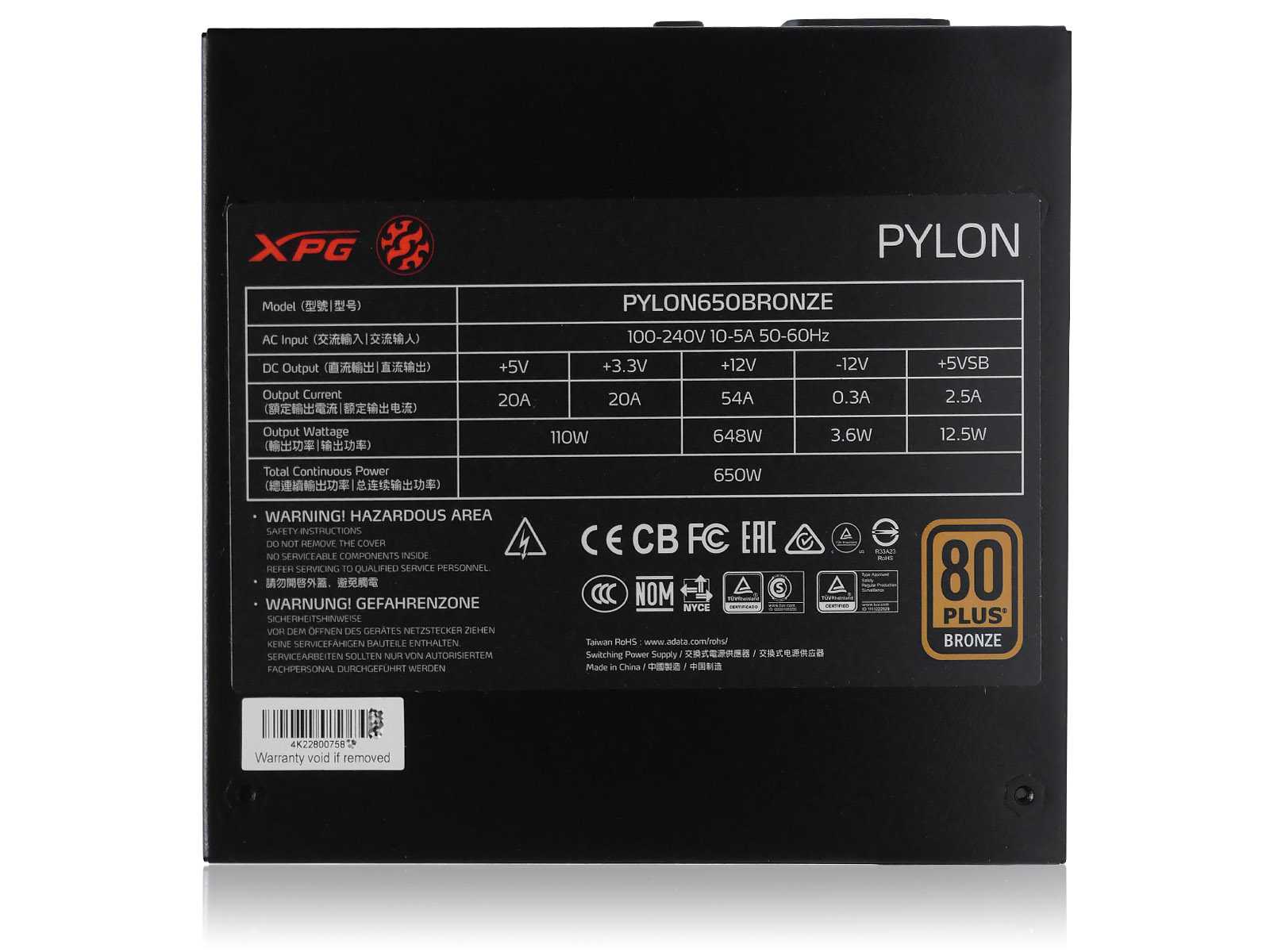

На условно верхней грани корпуса блока питания размещена крупная наклейка с характеристиками отдельных линий питания и значками сертификации. Чуть ниже приклеен гарантийный стикер с серийным номером.

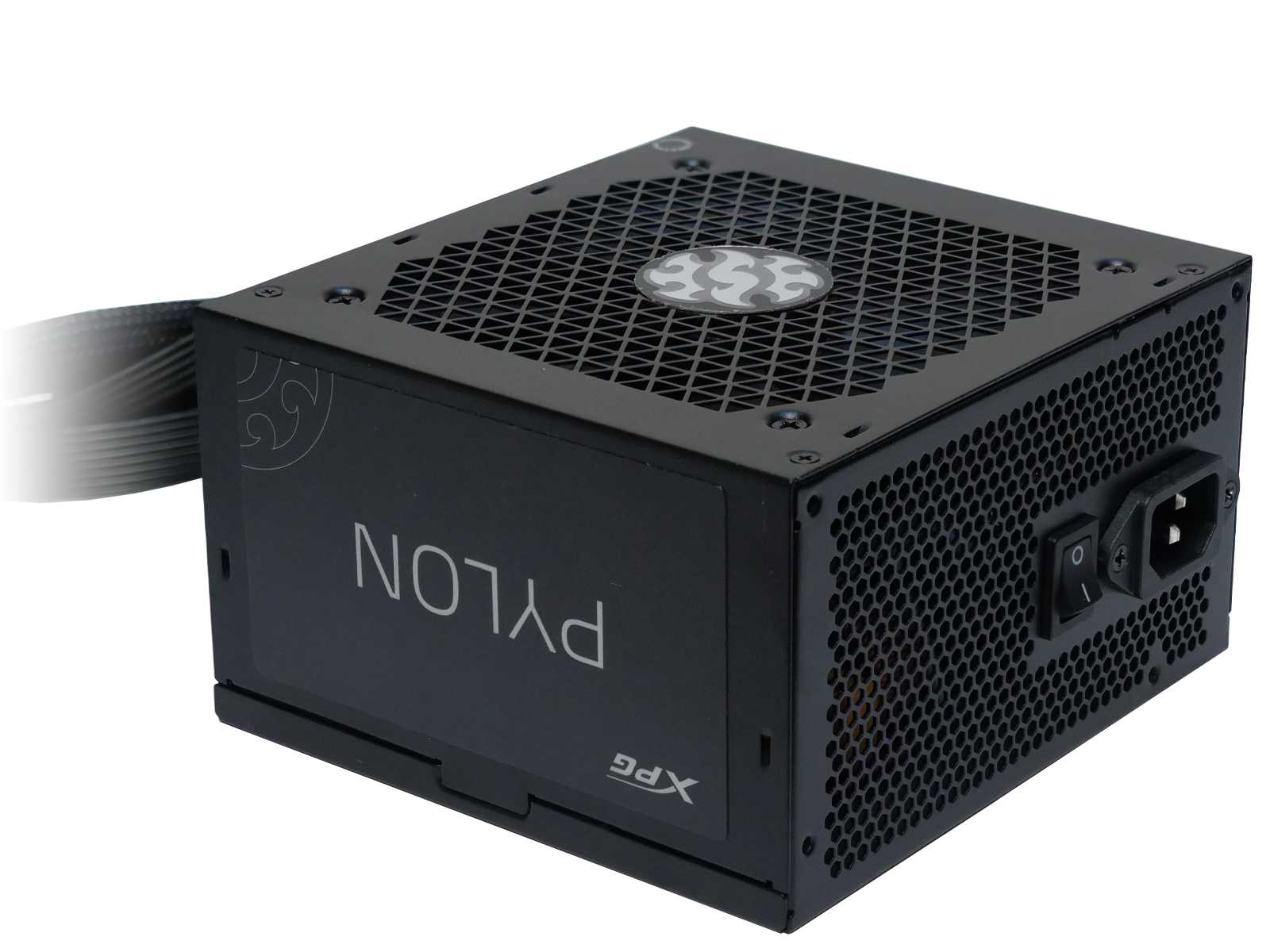

Боковые грани украшены декоративными наклейками с названием модельного ряда PYLON. Они закреплены зеркально, чтобы обеспечить читаемость при различных вариантах установки блока питания в корпусе ПК.

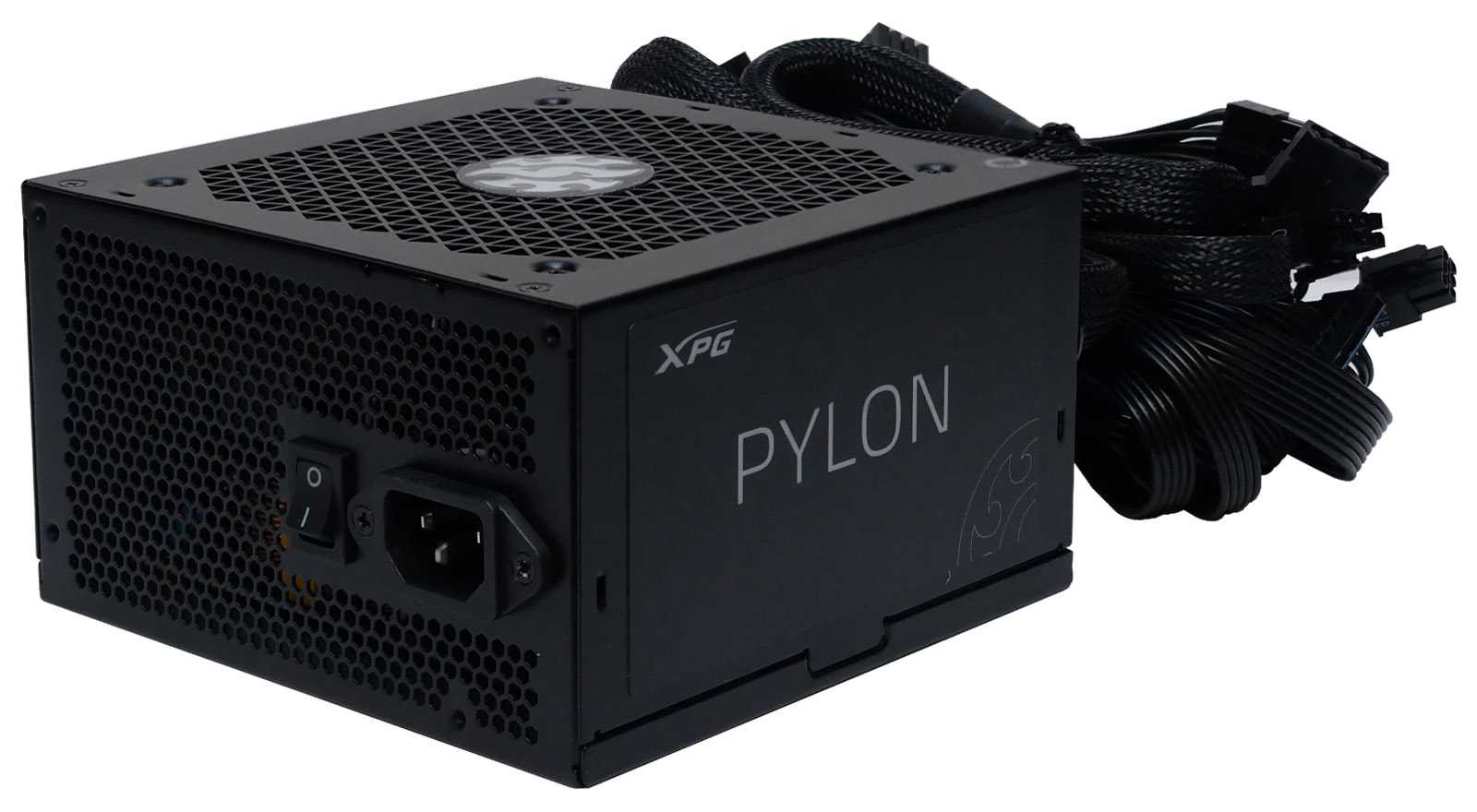

На задней стенке, которая обычно «смотрит» наружу системных блоков, большую часть поверхности занимает вентиляционная перфорация, через которую во время работы происходит выброс нагретого воздуха. Здесь же стандартный разъём ввода питания, а также тумблер включения и выключения. Со стороны пучка выходных кабелей ничего примечательного нет.
Особенности при выборе блока
При выборе блока питания для майнинга нужно обратить внимание на такие особенности:
Высокий коэффициент полезного действия
Желательно использовать блоки питания с золотым или хотя бы бронзовым сертификатом энергоэффективности.
Этот показатель позволит не только избежать излишних трат на потерянную впустую электроэнергию, но и обеспечит меньшее тепловыделение от блока питания, что немаловажно для майнинг ферм в летнее время года. Кроме того, блоки питания с высоким КПД имеют более совершенную и надежную схемотехнику и поэтому способны надежно работать значительно дольше.
При использовании качественных блоков питания от известных производителей нужно рассчитывать допустимую нагрузку не более 80 процентов от максимальной мощности блока питания
Для безымянных или малоизвестных производителей реальная мощность, которую может выдать блок питания значительно варьируется, но желательно не нагружать такие модели более, чем на 60-70 процентов. В случае, если один блок питания не может обеспечить необходимой мощности, используют синхронное включение нескольких блоков питания.
Производители блоков питания обычно указывают их полную мощность исходя из того, что они будут периодически выключаться. Долгая работа блока питания в максимальном режиме приводит к его перегреву. Возможно привести к пересыханию электролитических конденсаторов внутри блока и их выходу из строя, а также может привести к сгоранию полупроводниковых элементов.
Надежность блока питания определяется его производителем. Как правило, наиболее дорогие блоки имеют самую высокую надежность, но есть и хорошие варианты китайского производства, которые при низкой цене имеют хорошие схемотехнические решения и надежность.
Малый уровень шума. Самыми малошумными являются блоки питания с наибольшим диаметром вентилятора, установленного для обдува. Нужно ориентироваться на модели с кулерами диаметром от 120 мм и выше, в которых установлены подшипники. В крайнем случае такой вентилятор можно установить самому.
Этот показатель особенно важен для майнинга в жилых помещениях, где установка серверного блока питания может создать атмосферу, подобную шумному аэродрому. При установке в технических помещениях этот показатель не столь важен.
Подходящая цена. В крайнем случае, лучше поставить два блока питания меньшей мощности для майнинга от хорошего производителя и синхронизировать их, чем покупать ненадежный блок с красивыми цифрами его мощности.
Этот показатель существенен, но если учесть, что даже самый лучший блок питания стоит примерно как одна видеокарта, но при этом оказывает огромное влияние на всю систему, то следует хорошо подумать прежде чем экономить на качественном блоке питания.
Наличие встроенной защиты от коротких замыканий, перегрева, превышения мощности, импульсных перегрузок и других видов защиты. В связи с этим, желательно выбирать блоки питания, имеющие полный спектр различных способов защиты, что в дальнейшем позволит значительно сократить затраты, связанные с ремонтом оборудования.
Основная цепь блока питания должна быть по линии 12 вольт, а все остальные напряжения (кроме 5 вольт standby) должны формироваться от этой линии через преобразователи постоянного тока
При выборе блока питания нужно обратить внимание, что его мощность по линии 12 вольт является достаточной.
При этом нужно учитывать, что некоторые брендовые блоки питания, например BeQuiet, позволяют поставить перемычку на блоке и использовать мощность нескольких линий 12 вольт как одну. Все современные блоки питания, как правило, построены по этой схеме.
6 ENERMAX
Как и большинство других производителей компьютерной техники, Enermax базируется на острове Тайвань, неподалеку от Китая. Компания была основана в 1990 году. Почти за 30 лет был накоплен немалый опыт в создании не только блоков питания, но и ПК корпусов, систем охлаждения, некоторых других комплектующих и периферии.
Назвать устройства фирмы недорогими нельзя – ценник на продукцию стартует с отметки в 5,5 тысяч рублей. Но и стартовый RevoBron ERB600AWT 600W не лыком шит – это 600-сильная модель с отстегивающимися (!) кабелями и защитой по всем фронтам. Средний ценник топового Enermax Platimax D.F. EPF1200EWT 1200W – 19 тысяч рублей, отдавая которые покупатель получает еще больший набор кабелей и высокий КПД. Стоит отметить, что наличие сертификатов не ниже «бронзового» – фирменная карточка продукции Enermax. Это означает, что покупая БП этой компании, вы получите высокие эффективность и надежность.
