1.1. Понятие системы и сети связи
Основу теории и техники электросвязи составляет передача на расстояние различного рода сообщений (информации). Под информацией понимают совокупность сведений о каких-либо предметах, событиях, процессах чьей-либо деятельности и т.д. Форма представления информации называется сообщением. Это может быть речь или музыка, рукописный или машинописный текст, чертежи, рисунки, телевизионное изображение.
Для передачи по каналам связи каждое сообщение преобразуется в электрический сигнал. Сигнал – физический процесс, отображающий передаваемое сообщение (физический носитель сообщения). Физическая величина изменением, которой обеспечивается отображение сообщений, называется информационным или представляющим параметром сигнала.
Перенос сообщений из одной точки пространства в другую осуществляет система электросвязи. Система электросвязи (телекоммуникационная система) – комплекс технических средств, обеспечивающий передачу сообщений от источника к получателю на расстояние (рисунок 1.1).
Система электросвязи в целом решает две задачи:
1) доставка сообщений – функции системы электросвязи;
2) формирование и распознавание сообщений – функции оконечного оборудования.
Трактом передачи называют совокупность приборов и линий, обеспечивающих передачу сообщений между пользователями.
Канал передачи (связи) – часть тракта передачи между двумя любыми точками. В канал передачи не входят оконечные устройства.
Рисунок 1.1 – Структурная схема системы электросвязи (телекоммуникационной системы)
Принцип передачи сигналов электросвязи показан на рисунке 1.2.
Рисунок 1.2 – Принцип передачи сигналов электросвязи
На входе и на выходе тракта передачи сообщений включаются оконечные устройства, обеспечивающие преобразование сообщений в электрические сигналы и обратное преобразование. Данные устройства называются первичными преобразователями и сформированные ими сигналы также называются первичными. Например, при передаче речи первичным преобразователем является микрофон, при передаче изображения – электронно-лучевая трубка, при передаче телеграммы – передающая часть телеграфного аппарата.
Источник сообщения формирует сообщение a(t), которое преобразуется в электрический сигнал s(t). В системе электросвязи происходят вторичные преобразования сигналов и они транспортируются в форме, отличной от первоначальной.
Сеть электросвязи (телекоммуникационная сеть) — совокупность линий (каналов) связи коммутационных станций, оконечных устройств, на определенной территории, обеспечивающая передачу и распределение сообщений (рисунок 1.3).
Рисунок 1.3 – Обобщенная структурная схема сети электросвязи (телекоммуникационной сети)
На входе и на выходе сети связи включаются оконечные устройства, обеспечивающие преобразование сообщений в электрические сигналы и обратное преобразование. Оконечные устройства соединяются с коммутационной станцией абонентскими линиями. Коммутационные станции между собой связаны соединительными линиями. Коммутационные станции осуществляют соединение входящих линий с исходящими линиями по соответствующему адресу.
В общем виде, сообщение, передаваемое от источника к получателю состоит из двух частей: адресной и информационной. По содержимому адресной части коммутационная станция определяет направление связи и осуществляет выбор конкретного получателя сообщения. Информационная часть содержит само сообщение.
Совокупность процедур и процессов, в результате выполнения которых обеспечивается передача сообщений, называется сеансом связи, а набор правил в соответствии, с которыми организуется сеанс связи, называется протоколом.
Доступ в Интернет
Организация связи ЛВС через Интернет получает все большее распространение вместе с доступностью самой сети.
Каждый офис компании в настоящее время имеет (или может легко получить) собственное подключение к Интернету по выделенному каналу. После этого между ЛВС офисов организуется зашифрованный канал VPN, по которому передаются данные (Рис. 5).
Сейчас качество предоставления доступа в Интернет в крупных городах достаточно высоко для передачи между офисами компании данных, не чувствительных к задержкам.
Рис. 5. Организация КСПД через VPN’каналы в Интернет
Основным минусом подключения через Интернет, с корпоративной точки зрения, является отсутствие каких либо гарантий относительно полосы пропускания, задержек и потерь пакетов.
Плюсы данного подключения следующие:
- высокая доступность услуги подключения к Интернету и, как следствие, быстрое время развертывания канала;
- низкая стоимость подключения;
- низкая стоимость владения такими каналами (центральный офис в любом случае имеет доступ в Интернет, остается подключиться только отдельным офисам).
Как следствие этих факторов, подключение через Интернет можно применить в следующих случаях:
- мобильные пользователи, у которых нет необходимости или возможности использовать другие способы подключения. В крайнем случае возможно осуществлять подключение по VPN-каналу после подключения к Интернету через GPRS-модем;
- домашние пользователи или малые офисы, которым нет необходимости постоянно передавать большие объемы данных;
- как временное решение, если в точке открытия нового офиса нет других каналов, кроме доступа в Интернет. Тогда на время организации постоянного канала офис работает с корпоративными данными через Интернет;
- организация относительно дешевого резервного канала, когда VPN-канал через Интернет организуется одновременно с выделенным каналом связи и используется в случае выхода из строя последнего.
Особое внимание при использовании интернет-подключений следует уделять вопросам безопасности, поскольку существует вероятность как перехвата передаваемых данных, так и проникновения в корпоративную сеть через Интернет. Поэтому обязательно использование межсетевых экранов
В некоторых случаях даже при подключении офисов через Интернет применяется модель корпоративной СПД с централизованным доступом в Интернет. В этом случае весь интернет-трафик удаленного офиса проходит через прокси-сервер, установленный в центральном офисе.
Функции
1.Активизирован протокол IPv6
Asus RT-N65U
Asus RT-N66U
IPv6 — новая версия протокола IP. IPv6 выступает как параллельная сеть по отношению к IPv4. Обладает большей ёмкостью для хранения IP-адресов и имеет больше функций.
2.Соответствует QoS
Asus RT-N65U
Asus RT-N66U
QoS (Quality of Service — «качество обслуживания») даёт Вам возможность оптимизировать производительность, рассчитывая приоритет прохождения траффика при возникновении ситуации «бутылочного горлышка». Вы решаете какой траффик более важен, указывая IP-адреса и типы Интернет-службы.
3.Поддерживает Universal Plug and Play (UPnP)
Asus RT-N65U
Asus RT-N66U
Universal Plug and Play (UPnP) — набор сетевых протоколов, дающих возможность сетевым устройствам — персональным компьютерам, Интернет-шлюзам, точкам доступа Wi-Fi и мобильным устройствам — находить друг друга и обмениваться информацией в сети.
4.имеет DLNA
Asus RT-N65U
Asus RT-N66U
Все сертифицированные DLNA продукты совместимы друг с другом. Когда разные устройства подключены к одной сети, данные могут быть с легкостью переданы между ними.
5.Поддержка технологии Cloud (облачных вычислений)
Asus RT-N65U
Asus RT-N66U
Совместимость с технологией Cloud даёт возможность дистанционного управления устройствами с помощью смартфонов, планшетников и других Интернет-устройств.
6.Активизирован протокол NTP
Asus RT-N65U
Asus RT-N66U
Протокол NTP (Network Time Protocol -«сетевой протокол синхронизации) гарантирует, что все устройства в сети отображают одинаковое время и дату, ссылаясь на UTC (Всемирное координированное время).
Реальные практики
Вертикальные рынки
Cisco Ultra-Reliable Wireless Backhaul уже применяется «в поле» у крупных заказчиков. К примеру, оно используется в проекте для канадского железорудного комбината – IOC. Это ведущий канадский производитель железорудных окатышей и концентрата, обслуживающий заказчиков по всему миру.
Cisco Ultra-Reliable Wireless Backhaul была выбрана для поддержки всех операций в карьере, создания беспроводной опорной сети в топологий «точка-многоточка», диспетчеризации, дистанционного управления буровыми установками и бульдозерами, передачи геоданных, данных АСУ ТП и видео из карьера в реальном времени. А выбрали эту технологию после сравнения с конкурентным решением на базе Wi-Fi и частной сетью LTE.
Дугой пример – использование в проекте на карьере KleinKopje по добыче энергетического угля в ЮАР компании AngloAmerican. Она запустила этот проект, чтобы понять, сможет ли технология Cisco Ultra-Reliable Wireless Backhaul стать стандартом для беспроводных сетей с многопротокольной коммутацией по меткам (MPLS) во всех карьерах. Технологией Cisco Ultra-Reliable Wireless Backhaul заменили Wi-Fi сети на базе решения конкурента.
Cisco Ultra-Reliable Wireless Backhaul также применяется в масштабных проектах в портах и у операторов терминалов, на железнодорожном транспорте, в метро и др.
Структура, оборудование и компоненты телекоммуникационных систем
В основе любой телекоммуникационной системы лежат серверы, на которых хранится и обрабатывается необходимая пользователям информация.
Серверные представляют собой небольшие помещения с промышленной вентиляцией, обеспечивающие функционирование множества жестких дисков большого объема.
Пользовательские компьютеры являются средством связи между базой данных и конкретными пользователями информации, осуществляющими поисковые запросы.
Техническая основа телекоммуникационных сетей – это линии связи, то есть среды передачи данных, в качестве которых используются оптоволоконные, коаксиальные или беспроводные каналы связи.
Сетевое оборудование, обеспечивающее передачу и прием данных:
- модемы;
- адаптеры;
- маршрутизаторы;
- концентраторы.
Подобные устройства дополняют телекоммуникационную систему и необходимы для стабильной работы.
Программное обеспечение позволяет эффективно контролировать работу установленного оборудования, что обеспечивает своевременную передачу информации в нужных объемах.
Первые впечатления
Я вообще не придавал особого значения роутерам до недавних пор. За последние пару лет визит гостей начал активно сопровождаться просьбами подключиться к Wi-Fi, количество девайсов дома увеличилось, да и требования к сети начали расти. Тут уже самым дешевым не отделаться, особенно когда в гости врывается человек шесть и всем срочно нужно. Да и для себя приятно иметь хорошее устройство. Ну, что тут сказать, роутер никогда не вызывал у меня много восторга на фоне смартфонов или планшетов, например. Но последние ASUS (а я достаточно давно использую их дома) очень радуют и функционально, и внешне. Если от других производителей вы получали чаще всего белую коробку с пачкой лампочек, то у ASUS это красивый корпус, который легко вписывается в современный интерьер.
Если говорить о коробочке (упаковке), то тут ничего нового для ASUS – черный картон, полностью со всех сторон усеянный информацией о продукте. Тут можно прочитать все ключевые особенности данного девайса. Внутри коробки — сам роутер, три антенны, блок питания, короткий Ethernet–шнур, ножка для вертикальной установки, мануал и пара дисков. Не пугайтесь, если у вас не осталось привода, в наше время диски там уже не очень-то и нужны. При первом включении роутера, подключившись к компьютеру по Ethernet, через браузер можно легко попасть на модем и произвести базовую настройку с подсказками для неопытных. Вызывать специально выращенного в тепличных условиях специалиста не нужно. Сам же роутер от предшественника внешне отличается только цветом логотипа. Как сейчас модно, золото. Правда, когда модель вышла в продажу, золотые смартфоны были только слухами (кроме пары дизайнерских экземпляров).
Решение проблемы интерференции при построении сотовой сети
Существуют схемы повторного использования частот, рассчитанные на 4, 7 или 12 сот
Пример 12-сотовой схемы повторного использования частот позволяет проиллюстрировать важность этого момента. Представьте себе ситуацию, когда в пределах каждой соты будут повторно использоваться сразу все частоты
В таком случае, мы получим по 12 каналов связи в каждой соте вместо 12-ти каналов связи на всю зону охвата. Если, например каждая из сот будет иметь размер около 10 км, и их количество будет составлять 100, число каналов связи, доступных для абонентов в пределах, например, одного города, будет уже 1200 вместо 12.
Проблема интерференции не позволяет использовать одни и те же частоты для передачи сигналов внутри соседних сот. Одинаковые частоты повторно используются в сотах, не имеющих общих границ, что позволяет значительно повысить эффективную пропускную способность каналов связи.
Несмотря на такой подход, почти повсеместно емкость существующих систем сотовой связи либо насыщена, либо практически насыщена. Создание дополнительной пропускной способности каналов связи явилось основной движущей силой перехода от аналоговых технологий к цифровым технологиям в сфере сотовой связи.
Современные цифровые технологии позволяют повысить пропускную способность каналов связи внутри каждой соты от 3 до 8 раз. В центре всей системы находится определенное количество сот, покрывающих своей площадью всю зону обслуживания сети. Каждая из сот имеет базовую станцию с центральной антенной, которая использует традиционные технологии для коммуникации с мобильным абонентом сети.
Компании, обслуживающие телекоммуникационные системы
Обслуживанием телекоммуникационных систем занимаются поставщики оборудования для проведения данные коммуникаций и сервисные компании.
Среди предприятий можно отметить:
- «Телекоммуникационные системы» – одна из старейших профильных компаний Санкт-Петербурга, предоставляющая клиентам услуги по текущему ремонту, настройке и обслуживанию систем передачи информации;
- «Стройком-А» – небольшая компания, предоставляющая услуги обслуживания и совершенствования ветхих телекоммуникационных систем;
- «Криптоком» – компания узкого профиля, занимающаяся обеспечением безопасности в телекоммуникационных системах предприятий оборонного комплекса.
Тестирование
Для тестирования использовались два адаптера. Внешний USB-адаптер TP-Link WN822N с 2 внешними антеннами использует чипсет Atheros AR91001u-2NG (AR9170 +AR9102 ). PCI-адаптер D-Link DWA-547 с 3 внешними антеннами использует чипсет Atheros AR5008-3NG (AR5416+AR2133).
Замеры скорости производились для максимальных показателей — на DWA-547 в квартире в одной комнате с роутером и в самой дальней, и на TP-Link WN822N в подъезде на максимальном удалении. На маршрутизаторах был выбран режим «только 802.11n», а не смешанный b/g/n. Мощность была выставлена на максимум, хотя в большинстве из устройств-участников её и так нельзя регулировать. Во время тестирования в помещении ловилось несколько десятков работающих рядом сетей. Уровень сигнала измерялся программой Wireless Monitor.
Замечание для пользователей, которые подключены к провайдеру с использованием технологий выделенных частных сетей VPN. Для этого варианта все из участников поддерживают работу с соответствующими протоколами PPTP, L2PT и даже их модификациями для российских провайдеров (это обычно именуется Russian PPPoE, Russian PPTP и Russian L2TP). Но их поддержка не страхует от проблем в сочетании конкретного устройства с конкретным провайдером. Поэтому перед покупкой имеет смысл проконсультироваться с провайдерской техподдержкой или у других пользователей. При работе через VPN-подключение также может немного снизиться скорость.
Производители и поставщики оборудования для телекоммуникационных систем
Производством и поставками оборудование для телекоммуникационных систем занимаются такие компании, как:
- «Montair» – поставщик готовых решений для телекоммуникационных систем, предлагающий клиентам большой выбор серверного оборудования.
- «Rdcam» – компания полного цикла, предлагающая клиентам не только готовое оборудование, но и разработку инженерных решений для телекоммуникационных систем.
- «LAN-ART» – поставщик сетевого коммутационного оборудования и производитель кабелей связи.
Современные телекоммуникационные системы и специализированное оборудование для связи демонстрируется на ежегодной выставке «Связь».
Телекоммуникационные системы РоссииТелекоммуникационные центрыТелекоммуникационные колодцы
Когда Wi-Fi и LTE не справляются
С каждым годом требования к сети со стороны приложений и сервисов, используемых в промышленности, многократно возрастают. Существует множество сценариев беспроводных подключений, где самые распространённые технологии – Wi-Fi и LTE – не вполне справляются.
| Многие задачи, такие, как удаленное управление техникой, автономные самосвалы и краны, передача с машин потокового видео для управления или видеоаналитика на подвижных объектах требуют столь низкой задержки и высокой пропускной способности, что не все беспроводные технологии могут их обеспечить, — отмечает Виктор Беляев. |
Например, все решения на базе Wi-Fi имеют фундаментальные ограничения, которые не позволяют выполнять по-настоящему бесшовный роуминг без потери пакетов и передавать данные с низкой задержкой. Многие компании начали смотреть в сторону Private LTE, но данная технология оказалась тоже неэффективна для целого класса задач.
| На рынок начинает выходить 5G, и мы видим, что существующие профили 5G тоже имеют ограничения. eMBB профиль, разработанный для широкополосного доступа абонентов, обладает высокой пропускной способностью, которая перекрывает большую часть задач, но при этом имеет высокие задержки. Другой профиль – URLLC – был специально разработан под обеспечение низкой задержки и действительно дает задержку ниже 10 мс, но при этом он имеет очень низкую пропускную способность, — поясняет эксперт по беспроводным сетям ИТ-компании КРОК. |
Cisco Ultra-Reliable Wireless Backhaul перекрывает все ограничения рассмотренных технологий и обеспечивает гарантированную высокую пропускную способность от клиента к базе и обратно при минимальных задержках.
Продуктовая линейка Cisco Ultra-Reliable Wireless Backhaul
Особенным, по словам Виктора Беляева, это решение делает, во-первых, проприетарный протокол передачи данных Prodigy, разработанный с нуля и базирующийся на MPLS. Вместо использования классических L3 протоколов используется протокол 2.5 уровня. Применение коммутации на основе MPLS меток позволяет добиваться гораздо более стабильной передачи данных с меньшим временем обработки пакетов и гораздо меньшими задержками.
Во-вторых, для радиопередачи используются MIMO антенны, что делает передачу более надежной и устойчивой в условиях сильных помех и интерференции. В решении, доступном в России, используется частотный диапазон 5ГГц. Диапазон 5 ГГц меньше зашумлен по сравнению с диапазоном 2.4 ГГц, не подвержен влиянию погодных условий и в целом обеспечивает хороший баланс между скоростью передачи данных и дальностью распространения сигнала.
В-третьих, протокол Fluidity, который обеспечивает по-настоящему бесшовный роуминг без потери пакетов и без задержек. Для роуминга не требуется контроллер, все решения о роуминге принимаются самими радиомодулями.
Технологические преимущества
Цифровая выделенная линия (синхронный канал) в сети оператора связи («clear channel»)
Для постоянной надежной связи удаленных офисов часто используются выделенные цифровые каналы передачи данных. В этом случае оборудование заказчика подключается синхронными портами (V.35, X.21, E1) к оборудованию провайдера связи, а провайдер организует передачу данных по своей сети (обычно TDM-сеть). При этом на канальном уровне модели ISO OSI оборудование заказчика на одном конце канала «видит» оборудование, установленное на другом конце канала, из-за чего такой канал и называют чистым.
Данный способ объединения ЛВС офисов удобен пользователям, поскольку практически не зависит от расстояния между офисами, отличается крайне малыми задержками (обычно в пределах сотни микросекунд, т.е. на 2-3 порядка меньше, чем в пакетных сетях передачи данных). При предоставлении интерфейса E1 заказчик получает возможность разделить канал на несколько независимых каналов (установкой своего мультиплексора).
Однако, согласно современным требованиям, скорость передачи данных по таким каналам относительно низка (обычно в пределах 2 Мбит/с, хотя возможно арендовать канал E3, T3 или STM-1). При увеличении скорости передачи данных резко возрастает и стоимость данного канала, она значительно выше стоимости аренды L3 VPN-каналов той же скорости.
Организация связи через выделенные каналы «точка-точка» требует использования для каждого такого канала отдельного порта, что уменьшает гибкость и масштабируемость решения в случае объединения большого количества удаленных объектов (Рис. 3). Следует также иметь в виду, что стоимость синхронного порта передачи данных на скорости ниже 2 Мбит/с превосходит стоимость 100-мегабитного порта Ethernet, и рост стоимости порта происходит быстрее его скорости.
Рис. 3. Организация СПД на основе выделенных каналов связи
В настоящее время применение таких каналов может быть обусловлено в первую очередь необходимостью передачи голосового трафика по TDM-каналам в «чистом виде», и, возможно, какими-то специфическими приложениями. Их целесообразно использовать и в случаях, когда компания в состоянии обеспечить постоянную загрузку канала на скорости, близкой к максимальной.
Перспектив использования таких каналов для корпоративной передачи данных скорее всего не будет. На существующих сетях операторов связи они еще предоставляются, но активно развиваются уже другие технологии (такие как MPLS VPN).
Организация передачи данных в каналах, основанных на мультиплексировании сигнала с разделением по времени, не позволяет информации одного клиента попадать в сети другого клиента без нарушения исходной связи. Однако надо иметь в виду, что передаваемые данные всегда доступны операторам, предоставляющим канал. Поэтому многие компании склонны защищать любой внутрикорпоративный трафик, который передается по внешним (арендованным физическим или виртуальным) каналам.
Основное преимущество цифровой выделенной линии: заказчик получает «чистый» канал, который может использоваться по его усмотрению. Могут передаваться данные любых канальных протоколов. Дальность подобного канала фактически неограниченна. Задержки на таких каналах измеряются десятками микросекунд.
Недостатки: относительно низкая скорость передачи данных, более высокая стоимость канала по сравнению с L3 VPN той же пропускной способности.
Организация обнаружения и предотвращения вторжений в БЛВС
Организация обнаружения и предотвращение вторжений в беспроводную сеть построена на системе Cisco wIPS. Данная система состоит из аппаратной платформы мобильных сервисов Cisco Mobility Services Engine (MSE), программного обеспечения Cisco wIPS, типовой инфраструктуры БЛВС (контроллеры и система мониторинга) и точек доступа, работающих в комбинированном режиме — монитор/точка доступа.
Архитектура системы предотвращения вторжений в БЛВС изображена на рисунке.
Архитектура системы предотвращения вторжений в БЛВС
Основные функции системы предотвращения вторжений в БЛВС Cisco wIPS:
— обнаружение злоумышленника и отражение атаки;
— подавление нелегитимных беспроводных устройств;
— обнаружения попыток разведки, атак типа man-in-the-middle, взлома сети, атак типа «отказ в обслуживании» (фальсификация служебных пакетов (de)authentication и (dis)association);
— превентивный мониторинг уязвимостей;
— формирование отчетов о событиях безопасности, включая отчеты о соответствии требованиям PCI;
— долговременная архивация и ведение отчетности для событий, связанных с безопасностью;
— мониторинг производительности;
— классификация и эскалация событий с захватом трафика.
Центры коммутации в структуре сотовой сети
Каждая базовая станция соединена специальным кабелем с центром мобильной коммутации (MSC, Mobile Switching Center), который иногда также носит название коммутаторного узла мобильных телефонов (MTSO, Mobile Telephone Switching Office).
Коммутаторный центр представляет собой «сердце» и «мозг» каждой сотовой телефонной системы. В этом центре происходит аутентификация пользователей, завершаются звонки, производятся передачи вызовов, а также фиксируется вся информация, необходимая для оплаты услуг связи. Этот же центр является также тем узлом, с помощью которого мобильная система связи осуществляет общение с внешним миром.
Из центра мобильной коммутации (MSC) проложена магистральная линия связи к узловой или оконечной телефонной станции поставщика услуг проводной телефонной связи, что позволяет мобильной системе связи иметь контакт с остальной частью мировых систем связи.
Этот контакт осуществляется через коммутируемую телефонную сеть общего пользования (PSTN, Public Switched Telephony Network). Соединение с сетью системы сигнализации № 7 (SS7, Signaling System 7) позволяет решать прикладные задачи, имеющие отношение к таким проблемам, как роуминг между мобильными системами.
Размер соты ограничивается, прежде всего, мощностью сигнала, посылаемого передатчиком на антенну. Максимальный размер соты в случае использования сигнала частотой в 800 МГц составляет около 30 миль (48 км), для систем же, ведущих передачу на частоте 1800 МГц, максимум находится уже в пределах 6 миль (10 км).
Тестирование
Как вы могли заметить, многое из моего опыта использования данного роутера разбросано по всей статье. Поэтому здесь я добавлю лишь то, чего еще не было.
У меня нет гигабитного канала интернета, поэтому я не мог протестировать на сколько роутер режет его скорость. Со 100-мегабитным каналом никакого зарезания однозначно нет, роутер легко переваривает его полностью.
Меня больше интересовала мощность сигнала и покрытие Wi-Fi, разница в скорости передачи данных на частоте 2.4 и 5 ГГц.
Что касается мощности сигнала и покрытия, то честно говоря я ожидал большего, даже с учетом имеющейся информации, что ASUS искусственно занижает мощность передатчика, чтобы вписаться в законодательные нормы.
Покрытие лишь немного больше, чем у моего старенького D-Link DIR-615 с двумя маленькими антеннами по 3 dbi. Но квартиру в 70 квадратов он покрывает как в диапазоне 2.4, так и 5 ГГц, хотя и стоит не в центре помещения.
При выходе на лестничную клетку (за 4 стены) сигнал на частоте 2.4 ГГц все еще ловится и сеть нормально работает, в то время как 5 ГГц затухает почти полностью и скорость интернета сильно снижается.
В тоже время роутер TP-Link TL-WR845N, который я тестировал прежде, хоть и не поддерживал частоту 5 ГГц, но по частоте 2.4 ГГц уверенно добивал даже на этаж выше и ниже в подъезде, где теряются сигналы других роутеров.
Но, как я уже и говорил, проблема известна, понятно чем вызвана и решаема, если у кого-то возникнут проблемы с покрытием жилища. Лично у меня таких проблем не возникло и мощности сигнала оказалось достаточно даже на частоте 5 ГГц.

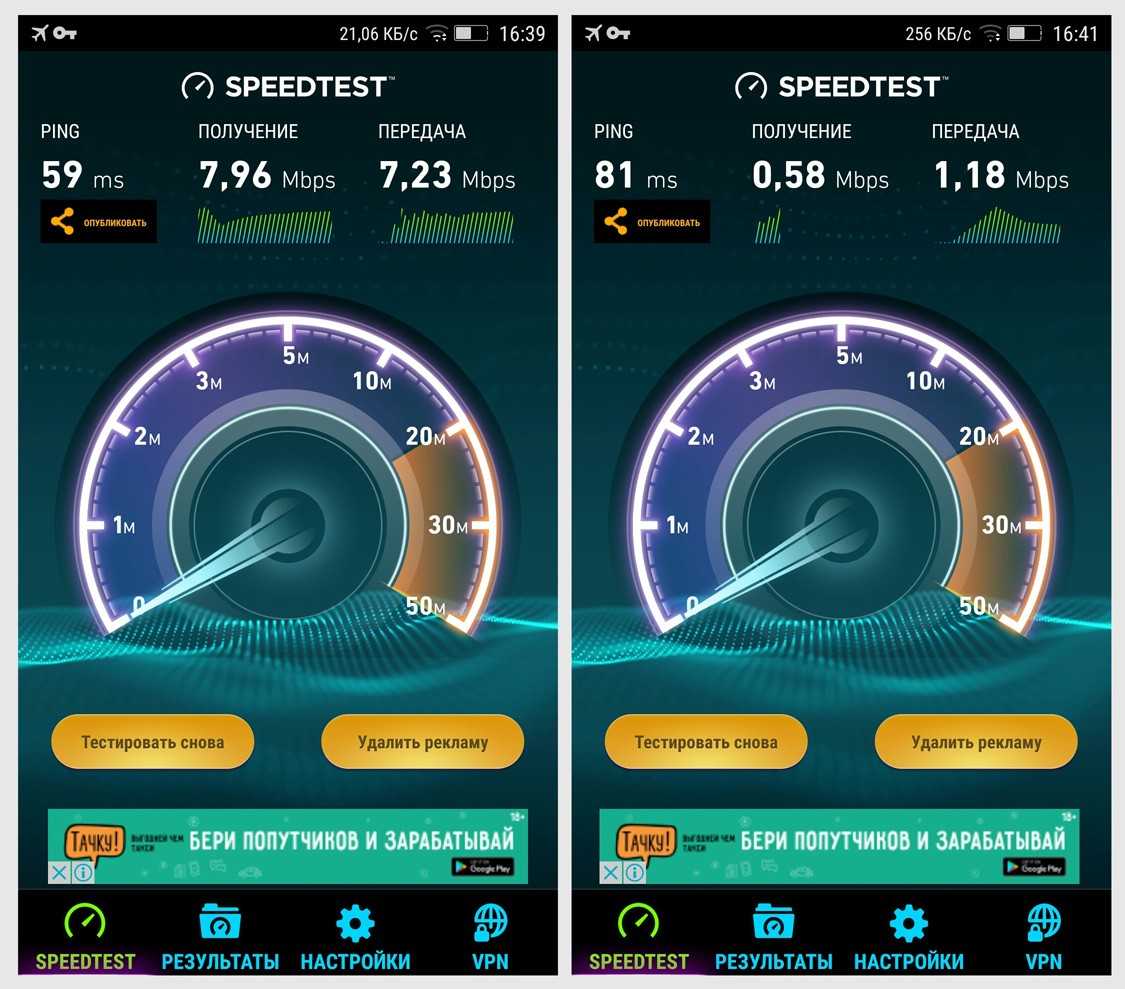

Протестировать разницу в скорости на частоте 2.4 и 5 ГГц с помощью сервиса Speedtest мне не удалось, так как результаты от теста к тесту на одной и тоже частоте сильно отличались. Поэтому я решил пойти другим путем и определить разницу в скорости с помощью копирования файла с ПК на смартфон на частоте 2.4 и 5 ГГц.
Естественно, скорость передачи данных на смартфоне ограничена слабым Wi-Fi модулем, которые используются в мобильных устройствах, тем не менее разница заметна и она составила 23% в пользу интерфейса 5 ГГц.
Кроме того, благодаря переходу на частоту 5 ГГц, мобилка которая все время подключена к Wi-Fi, стала работать от одного заряда немного дольше. Если раньше Wi-Fi потреблял практически наравне с экраном около 40% заряда батареи, то теперь эта цифра составляет около 30%.
Что касается нагрева, то при температуре в комнате 22° роутер еле теплый как снизу, так и сверху. Конечно, при 30-градусной жаре ситуация может кардинально поменяться, но пока ASUS RT-AC66U B1 греется даже меньше моего старенького слабенького D-Link DIR-615, который стоит вертикально.
Организация отказоустойчивости сети и мобильности
Контроллеры беспроводной сети настраиваются по отказоустойчивой схеме подключения точек доступа. При настройке точек доступа задается основной контроллер и резервный. Все используемые в отказоустойчивой схеме контроллеры должны входить в одну мобильную группу. При выходе из строя основного контроллера точки доступа производят регистрацию на резервном. Связь точки доступа с контроллером осуществляется с помощью специальных пакетов, потеря одного пакета и семи последующих расценивается как отказ контроллера.
После переключения точка доступа продолжает слать пакеты регистрации на основной контроллер. В случае его восстановление выполняется обратное переключение. Обнаружение отказа контроллера и переключение на резервный происходит примерно за 80 секунд, обратное переключение – за 30 секунд.
Настройки группы мобильности для контроллеров БЛВС приведены в таблице.
Организация резервного копирования
На базе системы управления и мониторинга Cisco Prime NCS организовано резервное копирование конфигурационных файлов контроллеров БЛВС и базы данных системы мониторинга и управления. В таблице 9 приведены объекты резервного копирования, периодичность копирования и места размещения резервных копий.
Главный принцип построения сотовой сети: макросоты, микросоты и пикосоты
Соты, покрывающие большие площади, обычно называются макросотами (macrocell). Поскольку качественная передача беспроводного радиосигнала возможна только если приемник и передатчик находятся в пределах видимости, антенны макросоты, как правило, устанавливают очень высоко, например, в горах или на крышах высотных зданий.
Макросоты могут быть разделены на микросоты (microcell) при необходимости обслуживания большого числа абонентов или улучшения пропускной способности каналов связи. Если микросоты создаются для обслуживания дополнительных абонентов, каждая из них должна иметь собственный контроллер, так называемую базовую станцию (base station).
Если же микросоты призваны повысить пропускную способность каналов связи, они, как правило, находятся под контролем общей базовой станции и используют частоты, предназначенные для этой базовой станции.
Очень маленькие соты носят название пикосот (picocell). Эти крошечные соты охватывают одно здание или даже только его часть. Их антенны зачастую имеют длину всего около нескольких дюймов, приближаясь по размеру к антеннам самих сотовых телефонов. Пикосоты являются идеальным решением для областей с высокой плотностью информационных потоков, таких, например, как торговые центры или аэропорты.
Кроме этого, пикосоты могут применяться в офисных помещениях при необходимости заменить обычную телефонную связь ее мобильным беспроводным аналогом. В центре каждой соты располагается базовая станция. Базовая станция отвечает за прием и передачу радиосигналов, распределение каналов связи, соединение с центром мобильной коммутации (MSC) и инициирование передачи вызовов.
Возможности и навороты
Со временем людям стало мало той функциональности, которая была у роутеров. Просто поддерживать сеть уже недостаточно, теперь роутер должен чуть ли не собаку выгуливать (минимум два раза в день!). Собственно, развились роутеры уже достаточно, для того чтобы качать файлы на флешки и ограничивать детей в Интернете по просьбе родителей. Основные фишки следующие:
- AiCloud – доступ к накопителю, подключенному к роутеру, с мобильных устройств (iOS и Android).
- Поддержка DLNA – простое подключение и стриминг медиа-контента в сети.
- Download Master – роутер может скачивать файлы из Сети, и для этого ему не понадобится компьютер.
- Parental control – родительский контроль, которым можно ограничить и контролировать активность ребенка в Сети.
- Wireless printers – возможность подключить принтер и отправлять на него печать по Wi-Fi.
- AiRadar – технология, обеспечивающая наилучшую работу сети с клиентом.
- Guest network – гостевые сети.
- AiDisk – возможность превратить внешний накопитель в FTP.
Оптические телекоммуникационные системы
Основой оптических телекоммуникационных систем является оптоволоконный кабель, который соединяет отдельные аппараты в единую глобальную сеть.
Сигналы передаются с помощью инфракрасного диапазона излучений, при этом пропускная способность оптоволоконного кабеля многократно превышает показатели других видов оборудования.
Технические характеристики материала обеспечивают слабый уровень затухания сигнала на больших расстояниях, что позволяет использовать кабель для коммуникации между материками. Проложенный по дну океана, оптоволоконный кабель защищен от несанкционированного доступа, так как перехватить передаваемые сигналы довольно сложно в техническом плане.
Какой Asus wireless router выбрать для дома, на что обращать внимание
Покупая Wi-Fi роутер для дома от Асус, стоит учитывать количество своих гаджетов, площадь квартиры, скорость сети своего провайдера (гигабитный роутер не нужен при соединении с оператором на скорости 50 Мбит/с) и многие другие факторы. Рассмотрим, как выбрать подходящий маршрутизатор Асус для дома, подробнее.
Сетевые стандарты IEEE 802.11 и частота
Стандарты 802.11 определяют энергопотребление, пропускную способность и дальность беспроводной связи, а также использование частот.
Стандарт IEEE 802.11 содержит ряд поправок, которые обозначаются суффиксом из одной или двух букв в «802.11».
Первоначальный стандарт 802.11 допускал до 2 Мбит/ с только в диапазоне 2,4 ГГц. 802.11b добавил новые схемы кодирования, увеличивающие пропускную способность до 6 Мбит/с.
В стандарт 802.11a добавлена поддержка схем кодирования полосы частот 5 ГГц и мультиплексирования с ортогональным частотным разделением каналов (OFDM), увеличивающих пропускную способность до 54 Мбит/с.
Стандарт 802.11g привел OFDM из 802.11a в диапазон 2,4 ГГц. В 802.11n добавлен ассортимент усовершенствований с высокой пропускной способностью, позволяющий увеличить пропускную способность примерно в 10 раз, благодаря чему высокопроизводительные корпоративные точки доступа достигают скорости передачи сигналов 450 Мбит/с.
Появляющийся стандарт 802.11ac, вероятно, превысит пропускную способность 1 Гбит/с.
В настоящее время используются отдельные стандарты 802.11a, 802.11b, 802.11g и 802.11n (в которых используется более продвинутая технология, чем в других).
Двухдиапазонные роутеры
Двухдиапазонная технология позволяет создать сразу две локальные беспроводные сети, работающих с разной частотой сигнала. Для поддержки двух диапазонов нужно купить современный маршрутизатор 802.11ac Wi-Fi, использующий более быстрый и менее перегруженный спектр 5 ГГц. Старые технологии Wi-Fi, такие как 802.11n и более ранние, используют более медленный и более перегруженный диапазон 2,4 ГГц.
Дополнительные возможности
Выбор беспроводного маршрутизатора, обеспечивающего быстрый и стабильный Wi-Fi, а также отличное покрытие, – задание не из легких, особенно для новичка.
При поиске маршрутизатора нужно обратить внимание:
Настраивая свой новый роутер Асус, помните, что логин и пароль для входа в личный кабинет настроек всегда можно найти в инструкции по эксплуатации или на информационной наклейке, расположенной на нижней панели.
