Современные внутренние шины

Аудиопорты

Аудио порты используются для подключения акустических систем и других устройств вывода звука к компьютеру. Звуковые сигналы могут передаваться в аналоговой или в цифровой форме, в зависимости от используемого разъема.

Разъем 3,5 мм

Этот порт наиболее часто используется для подключения наушников или устройств с поддержкой объемного звучания. Разъем состоит из шести гнезд и есть на любом компьютере для вывода аудио, а также подключения микрофона.

Гнезда имеют такую цветовую маркировку:

S/PDIF / TOSLINK

Цифровой интерфейс передачи аудио от Sony / Phillips используется в различных устройствах воспроизведения. Его можно использовать для коаксиального RCA аудиокабеля и оптоволоконного TOSLINK.

Большинство домашних компьютеров содержат этот интерфейс подключения через TOSLINK (Toshiba Link). Такой порт может поддерживать 7.1-канальный объемный звук с помощью только одного кабеля.

Процессорная шина

Любой процессор архитектуры x86CPU обязательно оснащён процессорной шиной. Эта шина служит каналом связи между процессором и всеми остальными устройствами в компьютере: памятью, видеокартой, жёстким диском и так далее. Так, классическая схема организации внешнего интерфейса процессора (используемая, к примеру, компанией Intel в своих процессорах архитектуры х86) предполагает, что параллельная мультиплексированная процессорная шина, которую принято называть FSB (Front Side Bus), соединяет процессор (иногда два процессора или даже больше) и контроллер, обеспечивающий доступ к оперативной памяти и внешним устройствам. Этот контроллер обычно называют северным мостом , он входит в состав набора системной логики ( чипсета ).

Используемая Intel в настоящее время эволюция FSB – QPB , или Quad-Pumped Bus, способна передавать четыре блока данных за такт и два адреса за такт! То есть за каждый такт синхронизации шины по ней может быть передана команда либо четыре порции данных (напомним, что шина FSB–QPB имеет ширину 64 бит, то есть за такт может быть передано до 4х64=256 бит, или 32 байт данных). Итого, скажем, для частоты FSB, равной 200 МГц, эффективная частота передачи адреса для выборки данных будет эквивалентна 400 МГц (2х200 МГц), а самих данных – 800 МГц (4х200 МГц)3.

3Кстати, именно результирующей «учетверённой» частотой передачи данных (как и в случае с «удвоенной» передачей DDR-шины, где данные передаются дважды за такт) хвастаются производители и продавцы, умалчивая тот факт, что для многочисленных мелких запросов, где данные в большинстве своём умещаются в одну 64-байтную порцию (и, соответственно, не используются возможности DDR или QDR/QPB), на чтение/запись важнее именно частота тактирования.

USB

Интерфейс Universal Serial Bus (USB) заменил последовательные и параллельные порты, PS/2 игровые порты и зарядные устройства. Этот порт может применяться для передачи данных, выступать в качестве интерфейса для подключения периферийных устройств и даже использоваться в качестве источника питания. Сейчас существует четыре вида USB: Type-A, Type-B, Type-C, micro-USB и mini-USB. С помощью любого из них может быть выполнено подключение внешних устройств к компьютеру.

USB Type-A

Порт USB Type-A имеет 4-контактный разъем. Существует три различных, совместимых версии — USB 1.1, USB 2.0 и USB 3.0. Последний является общим стандартом и поддерживает скорость передачи данных до 400 Мбит/сек.

Позже был выпущен стандарт USB 3.1, который поддерживает скорость до 10 Гбит/сек. Черный цвет обозначает USB 2.0, а USB 3.0 — помечена синим. Вы можете видеть это на изображении:

Схема подключения контактов:

USB Type-C

Type-C — это последняя спецификация USB и в этот разъем можно вставлять коннектор любой стороной. Планируется, что со временем она заменит Type-A и Type-B.

Порт Type-C состоит из 24 контактов и может пропускать ток до 3А. Эта особенность используется для современной технологии быстрой зарядки.

eSATA

Интерфейс eSATA – один из самых молодых, но в последнее время он всё чаще появляется как на ноутбуках, так и на материнских платах. Если в двух словах, то это, по сути, «вынос наружу» разъёма Serial ATA (SATA), к которому сегодня подключаются жёсткие диски и всё чаще оптические приводы. Именно отсюда и приставка в виде символа «e» – это сокращение от external («внешний»).

Зачем делать внешнюю версию Serial ATA, если внешние винчестеры спокойно подключаются через USB или FireWire? Прежде всего дело в скорости. Самые быстрые жёсткие диски способны читать данные на скорости до 120 Мбайт/с, что недостижимо даже для FireWire 800. К тому же в продаже можно найти внешние кейсы с двумя и даже четырьмя HDD, объединёнными в RAID-массив. В такой ситуации USB и FireWire станут «бутылочным горлышком». eSATA основан на Serial ATA II и запросто обеспечивает скорость до 3 Гбит/с. А с приходом Serial ATA 3 она, скорее всего, будет удвоена.

Активный или пассивный хаб

И пассивные, и активные хабы могут стать надежными и удобными средствами в работе с ПК, однако, каждый из них обладает собственным набором достоинств и недостатков. Поэтому и выбирать их целесообразно для разных ситуаций. Что такое USB-хабы пассивного типа? Это устройства, питающиеся током от самого ПК. Они элементарно просты в работе, их можно быстро начать использовать сразу после покупки, они компактны и стоят немного. Однако, они пригодны только тогда, когда необходимость сразу обрабатывать большой объем данных или задействовать мощные подключаемые устройства отсутствует. А зачем нужен активный юсб-хаб (usb-hub)? Он привлекателен именно тем, что дает возможность эксплуатации максимального количества дополнительных гаджетов без снижения скорости обмена данных с ними. Также такие разветвители незаменимы в случаях, когда подключаемое устройство находится на удалении от ПК в несколько метров. В этом случае из-за нормального снабжения током скорость взаимодействия не снизится. Сейчас многие продвинутые владельцы успели узнать, что такое хаб для компьютера беспроводного типа. Такая вещь, безусловно, является максимально мощной и удобной одновременно.

Преимущества

На тактовую частоту параллельных шин существует физическое ограничение, находящееся в промежутке от 1 до 2 ГГц. Причина этому — задержки, возникающие в отдельных линиях тактирования и данных, которые вызывают ошибки передачи на более высоких скоростях. В высокоскоростных последовательных шинах по одной линии происходит передача кодированных пакетов, которые содержат как данные, так и информацию о тактировании, что позволяет инженерам обойти ограничений скорости передачи. Сегодня повсеместно используются высокоскоростные последовательные соединения с передачей данных на скорости 10 Гбит/с. Кроме того, можно соединить параллельно несколько последовательных линий связи для создания канала с еще более высокой пропускной способностью.

Передача данных по последовательному каналу на высокой скорости позволяет уменьшить количество выводов интегральных схем и, как следствие, размеры устройства. Более того, поскольку по сравнению с параллельными шинами последовательные линии связи могут работать с гораздо более высокой тактовой частотой, это дает им возможность достичь лучшей пропускной способности. На рис. 2 приведены широко известные стандарты шин передачи данных с разбивкой по количеству линий передачи и тактовой частоте одной линии.

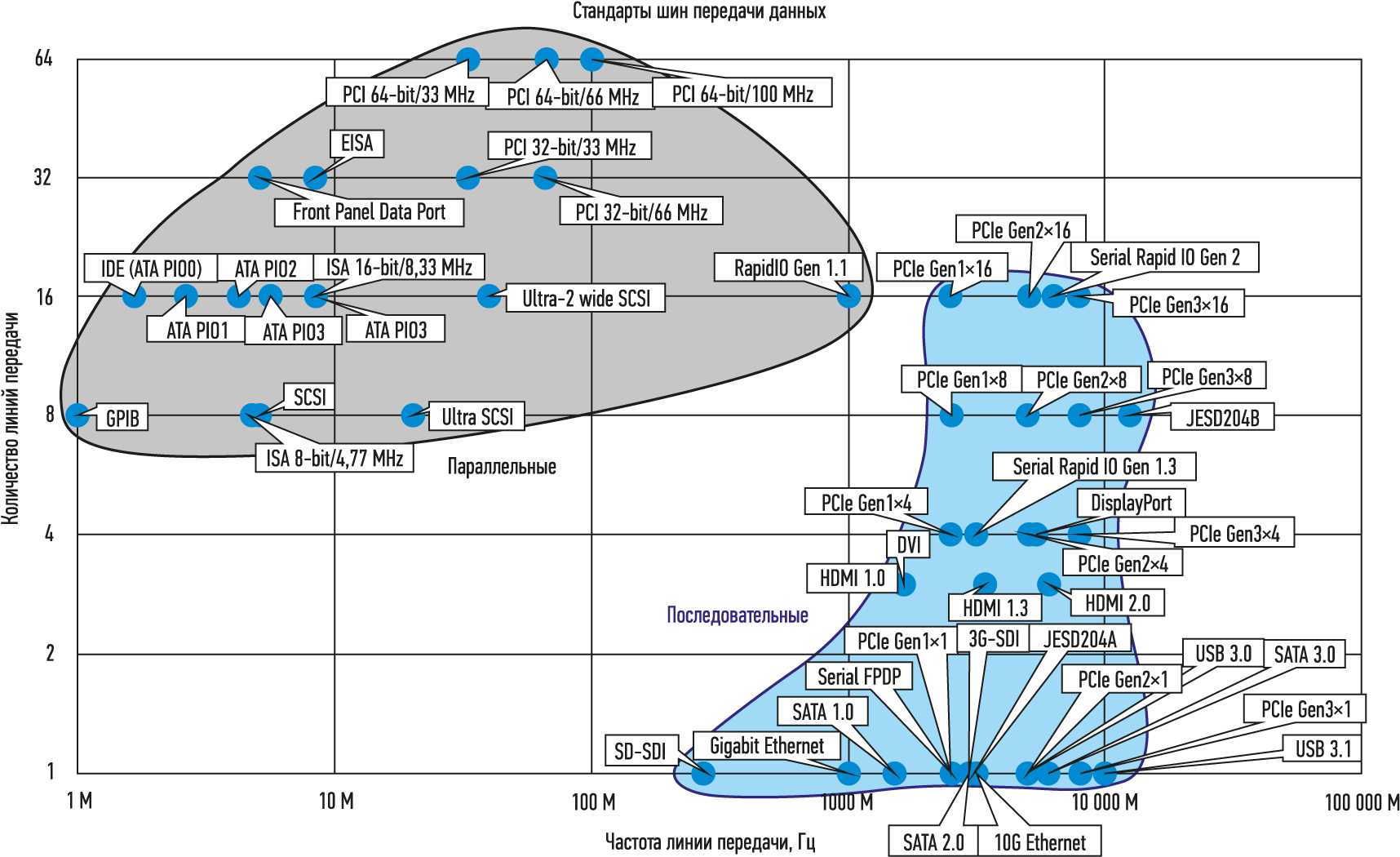

Рис. 2. Известные стандарты шин передачи данных с разбивкой по количеству линий передачи и тактовой частоте одной линии

ТОП-5 лучших USB-хабов 2019 года

Рассмотрим, на что можно рассчитывать при покупке самых выгодных моделей в ценовом диапазоне от 1 000 до 8 000 руб.

ORICO A3H4

Активный USB 3.0 концентратор на 4 порта. Модель сразу выделяется стильным алюминиевым корпусом с порошковым напылением. Используется блок питания на 30 Вт. Поэтому, даже при подключении внешних карманов с HDD на 3,5 дюйма, не возникнет каких-либо проблем с электроснабжением. Каждому разъему доступна полная ширина канала в 5 Гбит/сек, при его активности загорается индивидуальный индикатор. Для подключения к ПК используется кабель длиной 1 м, что во многих случаях будет излишним. Зачастую пользователи его скручивают, чтобы не занимал место на рабочем столе.

Средняя цена: 2 800 руб.

Плюсы:

качество технического исполнения;
широкая пропускная способность.

Минусы:

нет отдельного порта только в режиме передачи электричества;
цена.

~~ORICO A3H4~~

ORICO M3H10

Стильная модель в алюминиевом корпусе. Поддерживает USB 3.1. Выделяется необычным внешним видом и элегантностью, несмотря на то, что в устройстве 10 портов (7 для передачи данных и 3 – для зарядки гаджетов). Она хорошо сочетается с любыми настольными и переносными компьютерами, у которых светлый корпус. Эргономика продуманная:

интерфейсный кабель можно отсоединять, что удобно при уборке;
порты расположены под небольшим углом, что идеально при установке устройства на рабочем столе;
все 10 разъемов разделены довольно-таки большим расстоянием. Очень сложно найти USB-прибор, который при подключении мешал бы доступу к соседнему порту.

Техническая база также на высоте:

отдельный двухъядерный контроллер для управления передачей данных;
внешний блок питания;
защита от перегрева;
защита от скачков напряжения;
реальные 5 Гбит/сек на каждом порте.

Средняя цена: 4 500 руб.

Плюсы:

много портов;
качество и стиль во всем.

Минусы:

цена;
нет USB Type-C.

~~ORICO M3H10~~

STLab U-181

Активный USB 2.0 концентратор на 4 порта. Выделяется строгим дизайном. Разъемы размещены на боковой стороне корпуса, а сверху есть только индикатор активности. Благодаря наличию внешнего блока питания, обеспечивается стабильно 0,5 А на каждом порту и полный доступ к каналу связи шириной 480 Мбит/сек. Разъемы размещены достаточно близко друг к другу, поэтому возможно, что один подключенный прибор может физически преградить доступ к соседнему разъему.

Средняя цена: 1 000 руб.

Плюсы:

активная схема подключения;
надежная конструкция корпуса.

Минусы:

USB 2.0;
нет порта только для передачи электричества с повышенной силой тока.

~~STLab U-181~~

Ginzzu GR-328UAB

Устройство с поддержкой USB 3.0 на 28 разъемов. 24 из них работают на USB 2.0, а 4 – на 3.0. 16 портов размещены на верхней стороне корпуса, 6 на левой и 6 на правой. Для каждого разъема есть аппаратный выключатель и индикатор активности. 4 порта могут использоваться для зарядки гаджетов, при этом они будут выдавать ток силой 4 А. Снизу корпуса есть 4 противоскользящих ножки, в которых расположены магниты. При установке на металлическую поверхность обеспечивается еще большая устойчивость.

Средняя цена: 3 000 руб.

Плюсы:

много портов;
наличие разъемов, предназначенных только для зарядки.

Минусы:

не самая оптимальная эргономика;
нет USB Type C, microUSB или miniUSB, что странно при таком огромном количестве имеющихся разъемов USB Type A.

~~Ginzzu GR-328UAB~~

Satechi Aluminum Type-C Pro Hub with Ethernet – Space Grey ST-TCPHEM

Концентратор к ноутбукам MacBook Pro с диагональю экрана 13 и 15 дюймов, выпущенных после 2016 года. Подключается к USB Type-C, а на выходе пользователь получает:

Ethernet-разъем со скоростью доступа до 1 000 Гбит/сек;
2 порта USB 3.0;
3 USB Type-C – один для передачи данных, а два внешних (оформленных в форме коннектора) для подзарядки ноутбука;
HDMI;
кардридер для карт памяти формата microSD.

Внешний вид уступает функциональности – концентратор выглядит своеобразно, хотя многим энтузиастам он будет только в плюс. Алюминиевый корпус не очень практичный и не составит большого труда сломать два коннектора USB Type-C, которые не прячутся внутрь.

Средняя цена: 7 600 руб.

Плюсы:

разнообразие портов;
возможно делиться зарядом от одного Макбука к другому.

Минусы:

цена;
узкая сфера применения.

~~Satechi Aluminum Type-C Pro Hub with Ethernet — Space Grey ST-TCPHEM~~

Ввод и общие порты

В современных компьютерах последовательные порты практически уже не используются они были вытеснены более современными параллельными портами, которые имеют лучшую производительность работы. Но на многих материнских платах все еще есть разъемы для этих интерфейсов. Это сделано для совместимости со старыми устройствами, такими как мыши и клавиатуры.

PS/2

Разъем PS/2 был разработан корпорацией IBM для подключения мыши и клавиатуры. Он начал использоваться начиная с устройства персонального компьютера IBM/2. От имени этого компьютера и было образовано имя порта. Интерфейс имеет специальную маркировку — фиолетовый для клавиатуры и зеленый для мыши.

Как вы можете видеть, это разъем на шесть контактов, вот его схема:

Даже несмотря на то что цоколи и раскладка контактов для мыши и клавиатуры одинаковы, компьютер не обнаружит устройство, если вы подключите его не в тот разъем. Как я уже говорил, на данный момент PS/2 уже вытеснен другой технологией. Теперь подключение к компьютеру периферийных устройств чаще всего выполняется по USB.

Последовательный порт (Serial Port)

Несмотря на то, что последовательными портами называется целая группа портов, включая PS/2, есть еще одно значение у этого термина. Он используется для обозначения интерфейса совместимого со стандартом RS-232. К таким интерфейсам относятся DB-25 и DE-9.

DB-25 — это вариант разъема D-Sub изначально разработанный в качестве основного порта для соединения по протоколу RS-232. Но большинство устройств используют не все контакты.

Затем был разработан DE-9, который работал по тому же протоколу, а DB-25 стал использоваться чаще для подключения принтера вместо параллельного порта. Сейчас DE-9 — это основной последовательный порт, работающий по протоколу RS-232. Его также называют COM портом. Этот разъем все еще иногда применяется для подключения мыши, клавиатуры, модемов, ИБЛ и других устройств, работающих по этому протоколу.

Сейчас интерфейсы подключения устройств компьютеру DB-25 и DE-9 применяются все реже, потому что их вытесняет USB и другие порты.

Параллельный порт Centronics или 36-pin порт

Порт Centronics или 36-pin был разработан для связи компьютера и принтера по параллельному протоколу. Он имеет 36 контактов и перед началом широкого применения USB был достаточно популярен.

Дизайн

На этот критерий обратит внимание далеко не каждый

Но, тем не менее, для ряда пользователей внешний вид USB хаба также имеет немаловажное значение. Сейчас на рынке можно найти все, что душе угодно, начиная от хабов-игрушек, заканчивая приборами со встроенными часами

Здесь каждый выберет то, что ему понравится, ведь качество работы от внешнего вида не меняется. Но, тем не менее, дизайн не должен отрицательно влиять на удобство подключения. Ведь если концентратор очень маленький по размеру и имеет 5 и боле портов, в таком случае будет очень неудобно, если придется задействовать все 5 портов. Поэтому, если стал выбор между дизайном и удобством использования, лучше отдать предпочтение второму критерию

Сейчас на рынке можно найти все, что душе угодно, начиная от хабов-игрушек, заканчивая приборами со встроенными часами. Здесь каждый выберет то, что ему понравится, ведь качество работы от внешнего вида не меняется. Но, тем не менее, дизайн не должен отрицательно влиять на удобство подключения. Ведь если концентратор очень маленький по размеру и имеет 5 и боле портов, в таком случае будет очень неудобно, если придется задействовать все 5 портов. Поэтому, если стал выбор между дизайном и удобством использования, лучше отдать предпочтение второму критерию.

На что смотреть при выборе

Перед приобретением качественного USB-hub рекомендуем изучить критерии выбора, которые помогут приобрести вам действительно стоящее устройство.

Интерфейс. Именно от интерфейса, на котором работает USB хаб, и зависит скорость передачи. И рекомендация тут будет одна – выбирать устройство под интерфейс 2.0. Однако, данное правило подходит только обладателям современных ПК, а если компьютер с 2000-2003 года, тогда у вас еще старый USB интерфейс 1.1, а значит и USB хаб должен быть аналогичным. Именно под такой интерфейс концентраторы уже перестали выпускать, но устройства, поддерживающие 2.0 и 1.1 одновременно, на полках в магазинах есть. Дизайн. Существует огромное количество хабов с разным дизайном и расцветкой. Есть концентраторы в виде игрушек, есть со встроенными часами и подобными дополнениями. Хоть данный критерий и не столь важен при выборе разветвителя, но красивый дизайн не будет напрягать глаза и желание заменить его уже на второй день покупки. Расстояние USB портов друг от друга

Данный критерий важно учитывать, так как к маленькому USB хабу, предположим с шестью портами (а есть еще больше – 10) неудобно подключать 6/10 USB устройств. Поэтому сразу же визуально оцените устройство и решите, подходит ли оно вам

Цена. Хабы с внешним питанием стоят дорого, однако, в данном случае, чем выше цена модели, тем реально качественней она будет. Если вам нужен стоящий разветвитель, то лучше один раз переплатите, чем потом вы будете отдавать огромные суммы на починку/покупку нового концентратора. Бренд. Перед покупкой концентрата рекомендуем изучить возможных производителей. Чем бренд популярнее, тем меньше у вас вероятность купить дешевую китайскую подделку. Помимо прочего, вы можете изучить отзывы потребителей на сайтах, чтобы точно не ошибиться в приобретении.

Перспективы высокоскоростной последовательной связи

Высокоскоростная последовательная связь является фундаментальным прорывом в принципах работы цифровых интерфейсов, позволяющим существенно увеличить пропускную способность. Меньшие размер и потребляемая мощность, наряду с большей производительностью, ведут к быстрому росту популярности высокоскоростных последовательных интерфейсов. Принципы их работы постоянно совершенствуются, и разработчики предлагают все более высокие скорости передачи данных, что позволяет использовать их в мире Big Data. Примером недавних успехов является переход к многоуровневой передаче сигнала, такой как импульсно-амплитудные модуляции PAM-4 и PAM-8, которые обеспечивают передачу данных на большей скорости при той же полосе пропускания канала. Из-за возрастающих требований к скорости многим инженерам приходится ускорять разработки и тестирование новых интерфейсов.

Компания National Instruments следует тенденциям рынка высокоскоростной последовательной связи, поэтому теперь высокоскоростные последовательные приемопередатчики присутствуют во многих предлагаемых NI решениях для различных задач: от функционального цифрового тестирования до автономных обработчиков и ВЧ-тестирования при помощи векторного трансивера второго поколения (VST). Универсальный мультигигабитный последовательный порт реализован с помощью подключения цифровых линий к открытой ПЛИС для гибкого задания протокола порта, а также предоставления готовых IP-реализаций протоколов Xilinx Aurora, RapidIO, JESD204B, CPRI, 10 Gigabit Ethernet и др. Сегодня такой порт не только доступен в виде отдельного прибора формата PXI Express, но также интегрируется в радиоизмерительные приборы, такие как NI VST, и во встраиваемые измерительные решения, такие как контроллер для NI FlexRIO.

Кардридеры

Кардридеры – это устройства для чтения карт памяти. Для настольного компьютера такие обычно покупаются отдельно, а в мобильные встраиваются. Но в последнем случае число поддерживаемых форматов ограничено чаще всего 4-5 штуками. Как правило, это форматы SD, MMC, MemoryStick нескольких версий и ещё иногда xD. Это наиболее распространённые на сегодняшний день. Они применяются в телефонах, фотоаппаратах и плеерах.

Некоторые производители ноутбуков пошли дальше и оснастили свои модели более функциональными кардридерами. Среди таких мы заметили ASUS (до 8 форматов) и Fujitsu Siemens Computers (до 15 форматов). Но отметим, что среди всех рассмотренных нами мобильных ПК только один поддерживал карты CompactFlash – LG C1-T255R http://www.ferra.ru/online/mobilis/s27084/. Скажете, этот формат устарел? Как бы не так – в цифровых зеркальных камерах до сих пор он является самым распространённым, особенно в профессиональных моделях.

Иногда попадается ещё один вид кардридеров, предназначенный для считывания смарт-карт. На последних обычно хранятся специальные коды – это один из способов идентификации прав доступа. Неудивительно, что такие кардридеры встречаются в основном на корпоративных моделях ноутбуков. К таким мы относим HP Compaq (из них только некоторые модели имеют считыватель смарт-карт), Toshiba Tecra, Lenovo ThinkPad, Dell Latitude.

ТОП-5 лучших бюджетных USB-хабов

Далее будут рассмотрены возможности самых выгодных моделей в ценовом диапазоне от 100 до 300 руб.

Gembird UHB-BH080

Одно из самых доступных устройств на рынке. Работает по пассивной схеме, подключается к компьютеру по USB 2.0. На выходе получается 3 порта, а также коннектор, который использовался в iPhone 4s и более ранних версиях смартфона. Есть черный и белый вариант расцветки

USB-хаб с простейшей функциональностью станет неплохим выбором, если важно потратить минимум денег и получить дополнительный штекер к старому айфону или айподу

Средняя цена: 100 руб.

Плюсы:

разъем для дополнительного оборудования;
компактность.

Минусы:

мало где продается;
порты размещены достаточно близко друг к другу.

Gembird UHB-BH080

Ritmix CR-2042

USB-хаб, который используется в качестве кардридера. Поддерживаются карты памяти SD, microSD, MS и M2. Соединяется с компьютером через USB 2.0, что обеспечивает скорость передачи данных до 60 Мб/сек. С учетом этого модель подойдет для большинства флеш-карт, но самые скоростные не смогут продемонстрировать свои рекордные характеристики. Не требует установки драйверов. Операционная система самостоятельно их установит при первом подключении. Есть защитная крышка для концентратора, что сохраняет его при транспортировке.

Средняя цена: 190 руб.

Плюсы:

низкая цена;
компактность.

Минусы:

относительно мало поддерживаемых карт памяти;
прямые грани корпуса со временем стираются, из-за чего он теряет товарный вид.

Ritmix CR-2042

USB Hub «Человек» на 4 порта

Концентратор подключается к свободному порту USB 2.0 на компьютере при помощи длинного кабеля (40 см). Он идет к основному блоку (“туловищу”), откуда разветвляется на 4 разъема (“руки” и “ноги”). На “сердце” размещен индикатор активности. Это не только отличный вариант скромного подарка, но и устройство с хорошей эргономикой. Каждый разъем размещен на собственном проводе, так что при любых обстоятельствах подключенное устройство не будет мешать другим портам. Однако за это нужно платить не очень высокой скоростью передачи данных из-за общей большой длины проводов, которая создает помехи.

Средняя цена: 200 руб.

Плюсы:

оригинальный дизайн;
продуманная эргономика.

Минусы:

реальная пропускная способность ниже возможностей интерфейса в 480 Мбит/сек;
большой вес (72 г).

USB Hub «Человек» на 4 порта

ORIENT CU-210N 4 x USB 2.0

Устройство, работающее через интерфейс USB 2.0. По форме напоминает свисток. Разветвитель на 4 разъема, 2 из которых размещены на нижней стороне корпуса, а 2 – на верхней. За счет такого расположения модель лучше всего подойдет для настольных ПК, у которых сверху корпуса есть внешний USB-порт. Если использовать ее в ноутбуках, то автоматически становятся недоступными 2 порта, что точно не подойдет пользователям. Это ограничивает сферу применения концентратора, хотя он и является одним из самых компактных в этой ценовой категории.

Средняя цена: 250 руб.

Плюсы:

занимает мало места, при транспортировке USB-разъем можно защитить комплектной крышечкой;
имеет заметный индикатор активности.

Минусы:

неудобен при использовании с ноутбуками;
имеет старомодный дизайн.

ORIENT CU-210N 4 x USB 2.0

Smartbuy SBHA-6810-K

USB 2.0 концентратор с длинным кабелем (83 см). Это предполагает нестандартные варианты применения устройства, поскольку редко когда нужно подсоединить что-то к компьютеру на таком немалом расстоянии. На основном блоке есть 4 USB-порта, которые размещены в ряд на одной боковой грани. Такое расположение не слишком удобное, поскольку между разъемами мало свободного расстояния. Более рационально было бы их разнесение хоты бы по 2 в ряд на одной стороне. Приятная функция – это три варианта расцветки.

Средняя цена: 280 руб.

Плюсы:

длинный кабель;
компактные размеры.

Минусы:

не самая удачная эргономика;
скорость передачи данных определенно будет ниже 60 Мб/сек.

Smartbuy SBHA-6810-K

Аудиопорты

Разъем 3,5 мм

Гнезда имеют такую цветовую маркировку:

S/PDIF / TOSLINK

Thunderbolt 3 версии

Последняя версия Thunderbolt основывается на концепциях предыдущих версий, делая ее меньше, быстрее и с большим количеством функций. Вместо того, чтобы использовать технологию DisplayPort, он не основан на USB 3.1 и его новом разъеме типа C. Это открывает ряд новых возможностей, включая возможность предлагать питание по кабелю в дополнение к сигналам данных. Возможно, через кабель можно подключить ноутбук, использующий порт Thunderbolt 3, а также использовать его для отправки видео и данных на монитор или базовую станцию.

Скорости также являются одними из лучших на рынке, достигая скорости 40 Гбит/с, что в четыре раза превышает скорость Gen 3 USB 3.1. Порт по-прежнему довольно ограничен в использовании, но с появлением ультратонких ноутбуков он, скорее всего, будет быстро внедрен на высокопроизводительные компьютеры благодаря таким функциям, как используя настольные видеокарты.

Видео интерфейсы

Порт VGA

Этот порт есть в большинстве компьютеров. Он размещен на видеокарте и предназначен для подключения экранов, проекторов и телевизоров высокой четкости. Это порт типа D-Sub разъем, состоящий из 15 контактов, размещенных в три ряда. Разъем называется DE-15.

Порт VGA — это основной интерфейс для связи между компьютерами и более старыми ЭЛТ-мониторами. Современные ЖЖ-дисплеи и светодиодные мониторы поддерживают VGA, но качество изображения снижается до разрешения 648×480.

В связи с увеличением использования цифрового видео, порты VGA заменяются на HDMI и Display. В некоторых ноутбуках тоже есть порты VGA, для подключения внешних мониторов. Вот его схема:

Digital Video Interface (DVI)

DVI — это высокоскоростной цифровой интерфейс для обеспечения связи между видеокартой и экраном компьютера. Он был разработан для минимизации потерь при передачи видео сигнала и замены технологии VGA.

Есть несколько типов DVI разъемов, это DVI-I, DVI-D и DVI-A. DVI-I — это порт с возможностью передаче как цифровых, так и аналоговых сигналов. DVI-D поддерживает только цифровые сигналы, DVI-A — только аналоговые. Цифровые сигналы могут передавать видео с разрешением 2560х1600.

Кроме того, было разработано несколько модификаций. Apple разработала Mini-DVI, который выглядит очень похоже на VGA и намного меньше, чем обычный DVI:

Затем был еще Micro-DVI, он еще меньше чем Mini-DMI и по размеру похож на разъем USB и способен передавать только цифровые сигналы:

Display Port

Display Port это цифровой интерфейс, который был разработан для замены VGA и DVI и может передавать не только видео, но и аудио сигналы. Последняя версия может передавать видео с разрешением до 7680х4320.

Display Port имеет 20-контактный разъем, который намного меньше чем DVI и позволяет передавать более высокое разрешение видео. Вот схема размещения контактов:

Разъем RCA

Порт RCA может передавать аудио и видео сигнал с помощью трех кабелей. Видео сигнал передается по желтому кабелю и поддерживается максимальное разрешение до 576i. Красный и белый порт используются для передачи аудио сигнала.

Component Video

Интерфейс Component Video разделяет видеосигнал на несколько каналов и позволяет получить более высокое качество, чем при использовании RCA. Могут передаваться как аналоговые, так и цифровые сигналы.

S-Video

S-Video используется только для передачи видеосигнала. Качество изображения лучше, чем в двух предыдущих вариантах, но разрешение меньше чем в Component. Этот порт, как правило, черного цвета и есть во всех телевизорах и большинстве компьютеров. Он очень похож на PS/2, но имеет только 4 контакта:

HDMI

HDMI расшифровывается как High Definition Media Interface. Это интерфейс для передачи и приема цифрового видео и аудио сигнала высокой четкости на такие устройства как мониторы компьютера, телевизоры высокой четкости, Blue-Ray плееры, игровые консоли, камеры. Сейчас HDMI считается стандартным портом для передачи видео данных.

Порт HDMI типа A выглядит вот так:

В разъеме используется 19 контактов, а последняя версия 2.0 может передавать видеосигнал с разрешением 4096х2160 и 32 аудиоканала. Схема подключения контактов:
