Какого цвета и как обозначаются провода ноля, фазы и земли в электрике?

Самостоятельное подключение своего дома проводами СИП к линии

Подведение СИП к дому можно выполнить своими руками, а вот его подключение к линии придется доверить электромонтерам. Однако чтобы правильно выполнить монтаж кабеля, необходимо ознакомиться с техническими нормами, которые можно узнать в соответствующей организации. Предъявление таких требований обосновано безопасностью всей линии, а не только своего дома.

Основные требования по установке

Чтобы провести от линии в свой дом кабель СИП надо знать основные требования:

• минимальная высота подводящего кабеля над землей составляет 2,75 м;
• аналогичное расстояние надо выдержать от окон, дверей и лоджий.

Обычно подключение потребителя выполняют кабелем СИП 4 без несущей жилы. Сечение такого провода составляет 16 мм2, что отвечает требованиям ПУЭ. Жилы меньшего сечения могут не выдержать нагрузки, поэтому такие кабеля запрещено использовать для ввода в дом.

Перед тем как начать тянуть в дом кабель своими руками, надо нарисовать точную схему его прохождения от столба к зданию. Это поможет сделать замеры для приобретения провода. Причем покупать СИП надо с небольшим запасом, рассчитывая на погрешности замеров

Важно обратить внимание на количество жил кабеля. Если подключение будет однофазным, к дому достаточно подвести 2 жилы, то есть фазу и ноль. Для трехфазного подключения понадобится 4 жилы

Для трехфазного подключения понадобится 4 жилы

Для трехфазного подключения понадобится 4 жилы.

Ввод дома придется подключать к магистральной линии. Для этого на каждую жилу потребуется поставить специальный соединитель. Лучше всего СИП соединять прокалывающими зажимами. Они избавят от зачистки концов кабеля и обеспечат герметичность соединения.

При прокладке своими руками воздушной линии подключения от столба к дому надо учесть нормы ПУЭ. В правилах четко прописано, что максимальное расстояние от ввода потребителя до опоры составляет 25 м, иначе придется устанавливать промежуточный столб.

Варианты подключения ввода

Протянуть СИП от столба к дому можно воздушным путем или под землей. Первый способ проще. К тому же кабель всегда находится под присмотром и к нему есть свободный доступ для ремонта. Подземная прокладка сложнее, однако, это оберегает провод от случайного обрыва.

Какой из способов предпочтительнее, выбирает сам хозяин дома, а работы по монтажу ведутся следующим образом:

1. При воздушном подключении кабель крепят анкерными крепежами к фасаду здания. Для эстетичности его можно проложить внутри гофры или пластикового корпуса. К сведению, если стены дома деревянные, то использование короба обязательно.
2. Подземное подключение предусматривает рытье траншеи от дома к столбу на глубине 800 мм. Провод прокладывают в ПВХ трубе или гофре. На поверхность выходят только концы у столба и фасада здания. К стене кабель фиксируется аналогично анкерами, как и для воздушного подключения.

Дальнейшие работы предполагают ввод провода в здание.

Какой провод лучше ввести в дом?

Часто возникает спор, что СИП не подходит для ввода внутрь здания. Почему? Ведь он изолирован, к тому же устойчив к воздействию многих негативных факторов. На самом деле – это так, и его можно ввести внутрь дома. Однако СИП очень жесткий и плохо гнется, что увеличивает сложность монтажа. Внутри здания рекомендуется прокладывать кабель с медными жилами, так как этот металл является лучшим проводником электричества. Многие электрики рекомендуют делать внутренний ввод кабелем ВВГнг.

Чтобы сделать ввод в дом, на фасаде устанавливают распределительный щиток. К нему подводят СИП, внутри подсоединяют к автоматам, электросчетчику, а от них выводят уже медный кабель внутрь дома.

Подключение СИП на опоре

Финалом работ является подключение всего ввода к магистральной линии. При подземной прокладке выходящий из гильзы СИП поднимают по столбу, закрепляя его хомутами

Важно, чтобы пластиковая гильза выходила из земли на высоту 2 м

При воздушном подключении на фасаде СИП фиксируют зажимом к анкерному кронштейну. На столбе устанавливают роликовый блок и по нему на себя натягивают провод. Конец СИП на столбе крепят зажимом с петлей, насаживая его на анкерный кронштейн.

Подсоединение СИП к изолированной магистральной линии выполняется теми же прокалывающими зажимами. Если требуется соединить СИП с неизолированными проводами линии, используются соединительные алюминиевые гильзы. Внутрь вставляют концы магистральной и СИП жилы со снятой изоляцией, после чего производится прессовка гильзы. Могут также использоваться болтовые соединители для абонентских ответвлений.

Первая подача электроэнергии потребителю осуществляется в присутствии представителя энергетической компании.

Применение кросс-модулей в электрике

Конструктивно распределительный блок может выполнять несколько функций:

• совмещать соединение проводов разного сечения;
• распределять нагрузку между входящим и отходящими проводами;
• при необходимости регулировать нагрузку на фазах.

Кросс-модуль состоит из шин, в которых уже запланировано использование проводов разного сечения. Это облегчает задачу соединения жил. Также при использовании жил малого диаметра допускается их совместное соединение в одном гнезде, но здесь есть некоторые тонкости. Если используется мягкий (многожильный) провод, то жилы можно сразу объединить в одном наконечнике и опрессовать.

Совет. Если использовать жилы мягкого провода без наконечника, то соединение будет ненадежным, некоторые проволочки могут быть обрезаны винтом при затяжке. Монолитный (одножильный) провод применяют без наконечника.

Для распределения нагрузки шина подходит идеальным образом, поскольку состав материала по всему объему одинаковый и нет переходного сопротивления, которое может возникать при использовании проводов разного сечения в одной цепи линии.

В процессе эксплуатации обслуживаемая линия может претерпевать некоторые конструктивные изменения, которые могут привести к увеличению потребления энергии на одной фазе и уменьшения на другой в трехфазной сети. В этом случае перестановка жил на кросс-модуле может восстановить баланс мощности.

Как проверить правильность маркировки и расключения

Цвета проводов в электрике призваны ускорить идентификацию проводников, но полагаться только на цвета опасно — их могли подключить неправильно. Потому, перед началом работ, стоит удостовериться в том, правильно ли вы определили их принадлежность.

Берем мультиметр и/или индикаторную отвертку. С отверткой работать просто: при прикосновении к фазе загорается светодиод, вмонтированный в корпус. Так что определить фазные проводники будет легко. Если кабель двухжильный, проблем нет — второй проводник это ноль. Но если провод трехжильный, понадобиться мультиметр или тестер — с их помощью определим какой из оставшихся двух фазный, какой — нулевой.

На приборе переключатель выставляем так, чтобы выбранной была шакала более 220 В. Затем берем два щупа, держим их за пластиковые ручки, аккуратно дотрагиваемся металлическим стержнем одного щупа к найденному фазному проводу, вторым — к предполагаемому нулю. На экране должно высветиться 220 В или текущее напряжение. По факту оно может быть значительно ниже — это наши реалии.

Если высветилось 220 В или чуть больше — это ноль, а другой провод — предположительно «земля». Если значение меньше, продолжаем проверку. Одним щупом снова прикасаемся к фазе, вторым — к предполагаемому заземлению. Если показания прибора ниже чем при первом измерении, перед вами «земля» и она должна быть зеленого цвета. Если показания оказались выше, значит где-то напутали при и перед вами «ноль». В такой ситуации есть два варианта: искать где именно неправильно подключили провода (предпочтительнее) или просто двигаться дальше, запомнив или отметив существующее положение.

И, в завершение, позвольте совет: при прокладке проводки и соединении проводов соединяйте всегда проводники одного цвета, не путайте их. Это может привести к плачевным результатам — в лучшем случае к выходу аппаратуры из строя, но могут быть травмы и пожары.

Современный монтаж электрической проводки невозможно представить без использования проводов в изоляции разных цветов. Маркировка цветом делается не для красоты, она остро необходима в электрификации объектов. Цветная маркировка не только указывает назначение каждого отдельно взятого провода в общем пучке для удобства соединения, но и снижает риск ошибок при монтаже проводов. Позволяет предотвратить вероятность коротких замыканий при пробном включении или поражение электротоком при сервисных и ремонтных работах на сети.

Определенный выбор цветовой маркировки не случаен, а соответствует основному стандарту – ПУЭ. Им предписывается идентификация жил проводов по цвету или буквенно-цифровыми знаками.

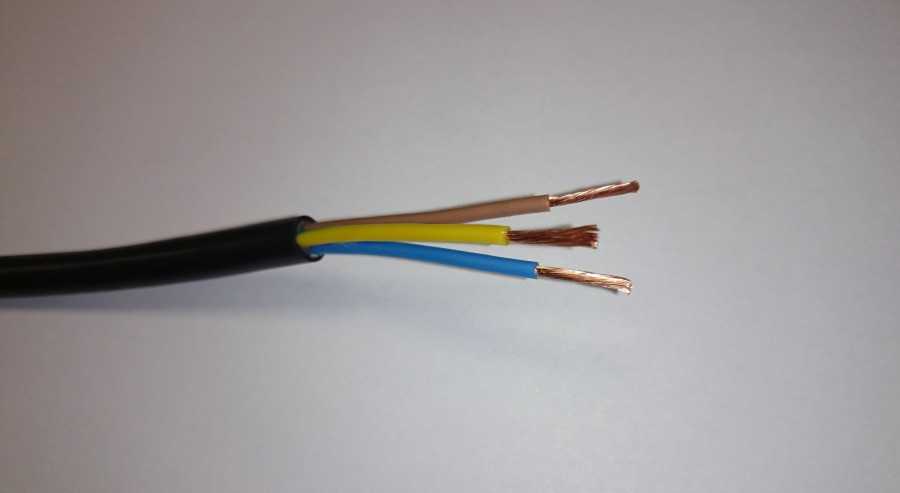

Цветовая маркировка электрических проводов

Монтаж осветительных сетей и разводка электропитания к розеткам выполняется с применением кабеля с тремя проводниками.

Разноцветная маркировка наносится на всю длину проводника. Допустимо также идентифицировать концы жил и точки коммутации, применяя разноцветную термоусадочную трубку (кембрики) или цветную изоленту.

Предлагаем рассмотреть, каким образом выполняется цветовое маркирование проводников в электрических сетях однофазного, трехфазного и постоянного тока.

Заземляющий проводник должен маркироваться желто-зеленым цветом. В распределительных щитках (РЩ) «землю» необходимо подсоединять к заземляющей шине, к корпусу или металлической дверце щита. В распределительных коробках подключение выполняется к проводам заземления светильников и к контактам заземления в розетках. Проводник «земли» нет необходимости подключать к устройству защитного отключения, поэтому УЗО рекомендуется устанавливать лишь в тех в жилых помещениях, где «по старинке» электропроводка выполнена двумя проводниками.

Заземляющий проводник

Ноль (нейтраль)

Проводник «ноля» маркируется синим цветом. В РЩ всегда подключается к нулевой шине, обозначаемой латинской литерой N. К этой клемме подключаются все проводники синей расцветки. Нулевая шина присоединена к электрическому вводу через прибор учета (электросчетчик) или напрямую, без дополнительного применения автоматического выключателя. В распределительной коробке, все проводники (кроме проводника от выключателя) синей расцветки (нейтрали) соединяются вместе и не принимают участия в коммутировании напряжения. К трехполюсным розеткам проводники синей расцветки присоединяются к контактам, обозначенных латинской литерой N, маркируемой на задней стороне розетки.

Проводник «ноля»

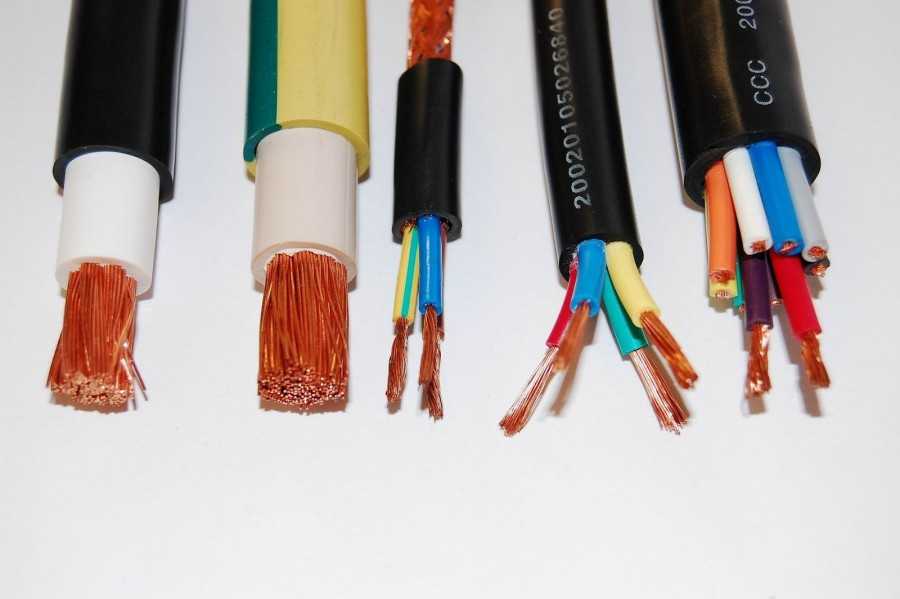

Отличия кабелей от проводов

Начинающие мастера часто задают вопрос, что покупать для прокладки электрокоммуникаций – кабели или провода.

Чтобы решить эту проблему, нужно выяснить разницу между этими изделиями:

• Согласно принятому в СССР ГОСТу 15845-80, кабель состоит из одного или нескольких проводников (жил), покрытых изоляционным материалом. Такие элементы в свою очередь заключены в пластмассовую, полиэтиленовую, металлическую или резиновую оболочку, поверх которой может быть установлен дополнительный защитный покров, в том числе и бронированный.
• Благодаря двойной изоляции кабель надежно защищен от влаги, света, воздействия агрессивных веществ, механических повреждений. Повышенные характеристики прочности и надежности позволяют использовать подобные изделия в самых сложных условиях, например, под водой и под землей.
• Провод же состоит из одной либо нескольких скрученных жил, которые могут быть как изолированными, так и голыми. Обычно они заключены в неметаллическую оболочку (ПВХ, сшитый полиэтилен) либо оплетку/обмотку из текстиля или проволоки. Защищенность провода значительно меньше, чем кабеля, поэтому сфера его использования достаточно ограничена.

По мнению профессионалов, для прокладки стационарной электросети в квартире необходимо использовать исключительно кабели. Провода могут применяться для переносного электрооборудования, а также в слаботочных системах с напряжением не превышающим 24В.

Провода отличаются от кабелей наличием оголенных жил и более легкой защитной оболочкой. Их можно применять для создания электросистем, к которым не предъявляются повышенные требования

При выборе материалов для прокладки электросетей в жилых помещениях следует отдавать предпочтение безукоризненно качественной продукции. Лишь в этом случае можно установить безопасную, пожаростойкую и надежную проводку, которая обеспечит доставку электрического тока в каждый уголок квартиры.

Вилка

Прежде чем покупать удлинитель, посмотрите какая у него вилка:

литая

разъемная

Если вилка не литая, и ее можно разобрать, то есть риск нарваться на сомнительное изделие. Именно такие вилки проще всего изготовить кустарным способом.

Для производства цельных, хотя бы нужно некоторое профессиональное оборудование.

Кроме того, если ваша аппаратура с вилкой без евроразъема, то удлинитель с евророзеткой вам противопоказан. Использование в этом случае евроадаптеров и переходников в разы увеличивает переходное сопротивление.

А еще нарушает систему заземления, что может привести к поражению эл.током. Некоторые приборы и инструменты подключать без заземления элементарно опасно.

Переходное сопротивление одного контакта еще в новой модели должно быть не более 0,05Ом. В процессе эксплуатации оно может ухудшиться до 0,1Ом.

То есть, при номинальной нагрузке в 10А, только на одних контактах «вилка-розетка» можно терять в мощности до 10Вт каждый час. Вот сводные данные по потерям в напряжении и мощности в удлинителях в зависимости от длины, материала и сечения жил.

И это при нормируемых значениях. А что будет, если вы понавтыкаете различные переходники.

Еще обращайте внимание на расположение втычных контактов розеток. Они должны быть сделаны так, чтобы вилка подключаемого аппарата втыкалась по диагонали или наискось, а не вертикально

Иначе вторую вилку в соседнее гнездо невозможно будет подключить.

Альтернативные решения

Кроме рассмотренных выше, стоит выделить ряд других марок кабелей, применяемых при организации уличной проводки:

• ПВС — гибкий кабель с ПВХ оболочку и маркированными проводами. Количество жил от двух до пяти.

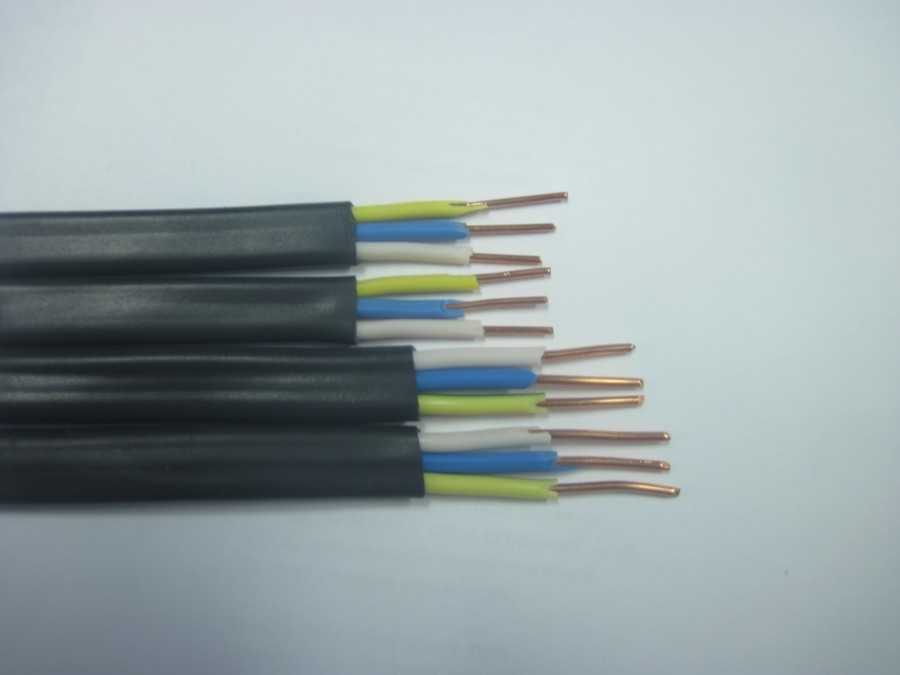

• ВВГ — силовой кабель с числом жил от одной до пяти. Отличается плоской формой и наличием двойной изоляции, что допускает применение провода на улице.
• ПВ, АПВ, ПВ1 и прочие провода подходят для прокладки внешней проводки, но только при условии нахождения в трубах. Главный недостаток — наличие одинарной изоляции, что делает их незащищенными к механическим воздействиям.
• ВБбвнг — изделие, отличающееся огнестойкостью и гибкостью. Количество жил от одной до шести. Чаще всего применяется для подключения переносных устройств.

После трагедии, которая произошла в Нью-Йорке в 2000 году в здании Bell Telecom, производители кабельной продукции изменили нормы безопасности. Причина — выделение оплеткой проводов токсических газов в процессе горения, из-за которых и погибла большая часть людей. Кроме того, токсические газы негативно влияют и на сложную электронику. Вот почему на современном этапе производители делают упор на изготовление негорючих проводов, отличающихся низким уровнем газо- и дымовыделения.

Как правильно выбрать кабель для розетки

Правила устройства электроустановок (ПУЭ) дают следующие строгие установки по верному использованию кабеля для розетки в помещении:

• Он должен быть медным (поскольку это наиболее безопасный вариант);
• Ему необходимо иметь заземление (внутри провода должно быть 3 или 5 жил);
• Сечение должно иметь размер 1.5 мм2 или больше (меньше запрещается).

Соблюдая эти правила, вы значительно уменьшаете риск возникновения пожара или другой неприятной ситуации, связанной с неправильным использованием проводки.

Оптимальные в соотношении цена-качество провода, которые можно устанавливать в жилом помещении:

• ВВГ;
• NYM;
• ВВГнг;

Помните, что от выбранного кабеля будет зависеть надёжность работы системы. Бытовая техника может сильно различаться по своей мощности, поэтому следуйте рекомендациям, описанным ниже.

Сечение кабеля имеет прямую зависимость от мощности, которая будет подключаться к электрической сети. Для гарантии безопасности можно определить самый мощный электроприбор в помещении и использовать все кабели, подходящие для этого прибора по параметрам. Например, при мощности в 2 кВт нужно покупать кабели ВВГ 2х1,5, либо же ВВГ 3х1,5. Каждый вариант должен сопровождаться заземлением.

Существует огромное количество различных видов кабеля для розеток, но специалисты советуют брать медные, ведь они значительно безопаснее в эксплуатации. Но стоит отметить, цена на данные изделия выше, чем на алюминиевые. В любом случае, не стоит экономить на этом товаре.

Выбор сечения провода по току

Как рассчитать сечение провода если известна только сила тока (I)? Такой расчет производится реже, но стоит обратить на это внимание тоже. Необходимо узнать, какое взять сечение провода для электродвигателя подключаемый к напряжению (U) 220 В

Его мощность (P) не известна

Необходимо узнать, какое взять сечение провода для электродвигателя подключаемый к напряжению (U) 220 В. Его мощность (P) не известна.

На короткое время подключаем электродвигатель к сети 220 В и замеряем ток (I) с помощью электрических клещей. К примеру ток равен 10 А.

Можно использовать формулу, по которой можно быстро все рассчитать:

Из этой формулы находим мощность (P):

P = 10 × 220 = 2200 Вт = 2,2 кВт

Итак, мощность электродвигателя равна 2,2 кВт и потребляемая мощность 10 А. По таблице 2 определяем сечение провода, «Медные жилы проводов и кабелей» > «Напряжение 220 В» > «Ток, А». Первая цифра начинается с 19, а у нас 10 А, напротив этой цифры сечение провода 1,5 мм². Для нашего примера 1,5 мм² более, чем достаточно.

Существующие разновидности изделий

Сложно однозначно ответить на вопрос, какие провода и кабели нужны для осуществления проводки в жилых помещениях квартиры, поскольку для проведения подобных работ требуются различные виды подобных изделий.

Согласно действующим правилам безопасности, все домашние приборы и розетки должны иметь заземление. Поэтому в квартирах повсеместно протягивается трехжильный кабель, имеющий «фазу», «ноль» и «землю»

Для контура освещения, на который падает наименьшая нагрузка электросетей, подойдет кабель сечением 1.5 мм2. Для него достаточно предусмотреть автоматический выключатель в 10 А (2.3 кВт).

Для розеток, нагрузка в которых может доходить до 3-4 кВт, необходимо брать изделия сечением 2.5 кв. мм, способные выдержать ток до 27 А и мощность 5.9 кВт.

Однако не следует нагружать линию до подобных пределов: для корректной работы необходим запас, составляющий треть от планируемой нагрузки. В данном случае понадобится выключатель, рассчитанный на 16 А (3.6 кВт).

Если планируется установка розетки для электроплиты (варочной поверхности), необходимо проложить кабель сечением 6 кв. мм для мощности до 10.1 кВт.

В этом случае важно подобрать соответствующий автомат, предназначенный для электрического тока в 32 А (напряжение 7.3 кВт). При выборе параметров вводного кабеля в квартиру важно учитывать мощность, выделенную на квартиру. Как правило, в этом случае необходимо использовать изделие сечением 6-10 кв

мм

Как правило, в этом случае необходимо использовать изделие сечением 6-10 кв. мм

При выборе параметров вводного кабеля в квартиру важно учитывать мощность, выделенную на квартиру. Как правило, в этом случае необходимо использовать изделие сечением 6-10 кв. мм

мм.

Расшифровка маркировки кабелей

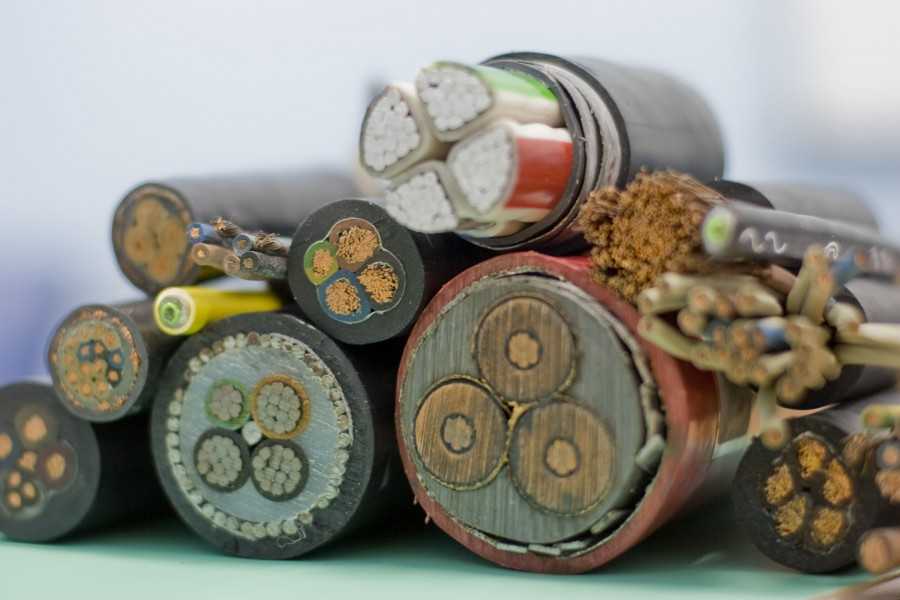

Основная классификация силовых кабелей:

• Символ А — указывает на то, что жила изготовлена из алюминиевого сплава. Если этой буквы в названии нет, то значит жила медная;
• В — означает, что внутренняя изоляция выполнена из ПВХ материала;

Конструкция изделия

• В — вторая буква, указывает на то, что внешняя оболочка изготовлена из более толстого ПВХ;
• Р — указывает на то, что в данном проводе применяется каучуковая изоляция. НР означает что каучук не распространяет горение;
• П — указывает на то, что внешняя оболочка изготовлена из полиэтилена;
• Если указано два символа АС и АА, то это говорит о том, что жилы алюминиевый с оболочкой из свинца;
• Б или Бн означает что электропровод защищен бронированный слоем, который устойчив к возгоранию;
• Г — этот символ позволяет использовать такой кабель для прокладки электропроводки в горных местностях. Этой буквой также может определяться голый провод или нет;
• г — будет обозначаться, что провод имеет высокую герметизацию;
• Шв, Шп, Шпс — означает, что внешнее покрытие выполнено из шланга, который производится из ПВХ, полиэтилена или других негорючих составов;

Вам это будет интересно Особенности кабеля СИП-2 Таблица для силовых кабелей

• О — обозначает что для каждого электропровода нужно установить свою защитную оболочку;
• нг — негорючий электрокабель;
• Э — указывает что изделие используется для шахтного размещения в особо опасных зонах.

Примерами таких кабельных изделий могут выступать АВБбШв, ВБбШв, ВВГнг, КГНВ, СИП и так далее.

Ниже указано как правильно расшифровывать контрольные провода:

• К — основное обозначение контрольного провода. В основном располагается на первом месте в маркировке;
• символ А — указывает на то, что жила изготовлена из алюминиевого сплава. Если этой буквы в названии нет, то значит жила медная;
• В — указывает на то, что вокруг фазных жил располагается поливинилхлоридная оболочка;
• В — вторая буква, указывает, что внешняя оболочка изготовлена из более толстого ПВХ;

КСБКНГ А -FRLS 2×2х0.8

• Ф — изоляционная оболочка произведена из фторопласта;
• Г — голый кабель;
• Ш — говорит о том, что это шнур;
• Э — экранизированный провод.

Примерами таких проводов выступают КГВШ, АКВВГ, КВВГнг.

Критерии грамотного выбора

Залогом бесперебойной работы домашней магистрали электрической системы является качество комплектующих. А потому на этапе их приобретения одна из ключевых задач – выбрать кабель надлежащего качества.

Производители всегда указывают, из каких металлов выполнены жилы и какие материалы входят в состав оплетки изоляции; эти параметры обозначены в маркировке кабеля

Чтобы сориентироваться при выборе подходящего кабеля, нужно внимательно изучить маркировку изделия. На кабеле должны быть указаны: марка, название производителя и соответствие ГОСТу либо же техническим условиям. Величина сечения и марка кабеля должны с равным интервалом повторяться по всей длине наружной оплетки изделия.

Маркировка любого электрокабеля представлена числами и тремя буквами.

Первая цифра числового обозначения определяет  количество жил, вторая цифра – площадь сечения каждой из них, третья – расчетное напряжение сети. Остальные цифры указывают на класс гибкости шнура. Первая буква определяет тип материала, задействованного при создании верхней оплетки изоляции.

Если перед вами изделие, в маркировке которого на первом месте стоит буква «А», это значит, что жилы выполнены из серебристого металла – алюминия; если такая буква отсутствует – нити произведены из меди

Вторая буква указывает на тип провода:

• «К» – контрольный;
• «П» – плоский;
• «М» – монтажный;
• «Ш» или «У» – установочный;
• «Мг» – монтажный с гибкой жилой.

Третья буква маркировки определяет материал, применимый для внутренней изоляции жил.

Варианты ее обозначения и расшифровки:

• «П» – изоляция сделана из полиэтилена;
• «В» или «ВР» – оплетка выполнена из резины;
• «Пв» – применен вулканизирующий полиэтилен;
• «Пс» – использован самозатухающий полиэтилен;
• «С» – наружная оплетка сделана из свинца;

Резиновая изоляция может быть защищена найритовой оболочкой «Н» или поливинилхлоридной «В».

Пример расшифровки обозначения: ВВГ 4х2,5-380 – кабель с четырьмя медными жилами, имеющими площадь сечения 2,5 мм, рассчитанными на напряжение в 380 В, изолированными ПВХ оплеткой и заключенными в наружную ПВХ оболочку

Следующая буква обозначает тип кабеля: «НГ» – негорючий и огнестойкий, «Б» – бронированный, «LS» – не выделяет дым при плавлении. Изделия с бронированной оболочкой применяют там, где есть возможность механических повреждений.

Наличие в маркировке буквы «Э» сообщает, что между жилами присутствует наполнитель. Буквосочетание «ОЖ» показывает, что это однопроволочная жила.
