Питаемся правильно: как выбрать блок питания для компьютера

Сравнительная таблица лучших блоков питания для компьютера

Что означает рейтинг источника питания?

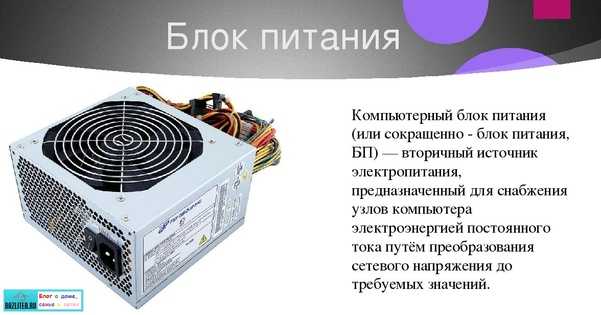

Проще говоря, номинал блока питания описывает энергоэффективность блока питания. Блок питания принимает переменное напряжение от настенной розетки и преобразует его в постоянное, так как все компоненты нашего ПК работают от постоянного напряжения. Блок питания не может перевести все напряжение, получаемое от сетевой розетки, в напряжение постоянного тока. Таким образом, оставшееся напряжение, которое остается непреобразованным, выделяется источником питания в виде тепла. Поскольку при преобразовании напряжения возникают потери энергии, именно здесь мощность источника питания имеет значение. Рейтинг конкретного блока питания говорит нам, насколько эффективно он преобразует мощность переменного тока в постоянный. Меньше потери мощности, больше КПД блока питания и выше рейтинг.

Какой мощности блок питания выбрать для компьютера?

А вот теперь, когда мы разобрались с тем, как все засунуть и подключить, перейдем к вопросу мощности. Мощность современных БП варьируется от 200 до 2400 Вт, кому и сколько будет достаточно?

• Если вы ищете блок питания для офисного или домашнего ПК, вам вполне хватит мощности в 300-400 Вт — бытовое «железо» много энергии не просит. Например, пользователи очень хвалят продукцию фирмы ExeGate, и мы ее похвалим:
• А вот если вы ищете, как выбрать блок питания для игрового ПК, нужно присмотреться к моделям уже на 400-650 Вт. Игровой процесс требует куда больших мощностей — это всем известно. По соотношению цены и качества покупателям-геймерам нравятся продукты фирм AeroCool и DeepCool, например, вот такой:
• Для особо мощных конфигураций с несколькими видеокартами уже стоит рассматривать модели от 650 Вт. Вот вам в подарок блок питания 3Cott на 1600 Вт за просто волшебные деньги для своей мощности:

Что еще нужно учесть? Энергоэффективность. Для ее оценки существует специальная шкала сертификации 80 PLUS c шестью уровнями градации: простой, Bronze, Gold, Silver, Platinum и Titanium. Сертификат определяет КПД блока питания: отношение потребляемой мощности к выходной. На российских прилавках обычно лежат БП с простыми, бронзовыми, золотыми или платиновыми сертификатами. Но если вы готовы потратиться на титановый с самым лучшим КПД — вот вам хорошая модель:

Также следует учесть наличие у БП защиты от перегрева, перегрузки и короткого замыкания — и, в общем-то, можно отправляться в магазин, не вникая в сложности взаимоотношения ватт и вольт.

Фото: Pexels, MaxPixel, Flickr, Wikimedia Commons, авторские

• https://www.citilink.ru/catalog/computers_and_notebooks/parts/powersupply/
• https://gadgets-reviews.com/ru/1193-luchshie-bloki-pitaniya-dlya-kompyutera.html
• https://ichip.ru/sovety/pitaemsya-pravilno-kak-vybrat-blok-pitaniya-dlya-kompyutera-523522

Что такое рейтинг 80 Plus?

80 Plus – это программа сертификации, запущенная в 2004 году для эффективного использования энергии в источниках питания компьютеров. Эта сертификация выдается блоками питания с энергоэффективностью более 80% при 20%, 50% и 100% нагрузки. Позвольте мне объяснить это на примере: предположим, у вас есть блок питания мощностью 500 Вт. Тогда мощность, потребляемая БП от розетки, составит 625Вт. Здесь 625 Вт переменного тока преобразуется в 500 Вт постоянного тока. Остальные 125 Вт выделяются в виде тепла. Этот блок питания преобразует 80% мощности, поэтому он сертифицирован как 80 Plus. Этот рейтинг 80 Plus дополнительно повышается за счет уровней бронзы, серебра, золота, платины и титана в отношении максимальной сохраненной энергии и меньшего количества выделяемого тепла, соответственно.

Результаты тестов Aerocool HIGGS 650W

Выходные напряжения.

Блок питания Aerocool HIGGS 650W обеспечивает стабильные выходные напряжения, и все они укладываются в 5 % лимит. Наибольшие отклонения составили для линии +3.3 В – ~2,5 %, + 5 В – ~1,4 % , +12 В – менее 0,5 %. Весьма неплохой результат.

КПД и фактор мощности. Судя по приведенной производителем диаграмме блок питания Aerocool HIGGS 650W в сетях 230 В немного не дотягивает до показателей сертификата 80 PLUS Gold (при 100% нагрузке КПД 87% вместо «требуемых» 88%).

На практике он демонстрирует высокий КПД – энергопотребление системы схожее с другими «золотыми» моделями. Для сравнения в списке приведены результаты «серебряной» модели.

Фактор мощности.

Обороты вентилятора и уровень шума. Также производитель указывает для блока питания Aerocool HIGGS 650W график оборотов 140 мм вентилятора в зависимости от скорости вращения.

При небольшой нагрузке обороты вентилятора составляют 600-650 rpm и на «максимуме», с ростом нагрузки/температуры достигают 1150 rpm.

Во всех режимах уровень шума от вентилятора не превышал шум от работы других систем охлаждения, имеющихся в тестовом стенде. Стоит сказать, что уже при мощности выше ~500 Вт работа 140 мм вентилятора слышна, но шум находится в пределах комфортного.

Технические характеристики Aerocool HIGGS 650W

Разъемы и провода блока питания

Вот тут и начинается самый «хардкор», потому что у блоков питания бывают разные комплекты проводов, равно как и у комплектующих бывают различные разъемы. А что, если на БП не найдется нужного провода?.. В процессе выбора этот вопрос будет мучить любого неопытного пользователя. И вот тут у нас для вас есть две новости — хорошая и плохая. Начнем с плохой: чтобы грамотно выбрать блок питания, вам будет полезно узнать, какие бывают провода и разъемы.

Вот наглядный коллаж с фотографиями шести основных разъемов, которые используются в современных компьютерах. Далее по порядку рассмотрим назначение каждого из них:

• Кабель питания диска SATA : используется с жесткими (HDD) и твердотельными (SSD) накопителями;
• Кабель питания ЦПУ : обеспечивает питанием процессор, разъем для этого кабеля есть на каждой материнской плате, при этом он может быть и 8-штырьковым, но это встречается редко.
• Кабель питания материнской платы : как уже упоминалось выше, предназначен для запитывания «материнки»;
• Кабель питания флоппи-привода : раньше такой кабель использовался для подачи энергии на отсек для дискет;
• Кабель питания PCI-Express : предназначен для обеспечением электроэнергией видеокарт и вообще любых карт расширения PCI-e, также стоит отметить, что чаще всего он структуру 6+2 pin или 4+4 pin, а еще их может понадобиться сразу две штуки, если у видеокарты высокое энергопотребление
• Кабель питания периферии (он же Molex) : когда-то он запитывал жесткие диске IDE-типа, а также CD/DVD-приводы, но сейчас используется разве что для подключения регулярно вращения вентиляторов или какой-нибудь выносной панели на корпусе.

Кстати, если кабель питания ЦПУ на БП 4-штырьковый, а разъем на материнской планете 6- или 8-штырьковый, то ничего страшного. Ставьте свой 4-pin, его вполне хватит, если вы не собираетесь практиковать экстремальный разгон.

А теперь, пока вы укладываете в голове все эти знания, поделимся с вами хорошей новостью: компоновка проводов на всех современных блоках питания примерно одинаковая. В этом плане разница между современными БП разве что в количестве проводов разного типа. Таким образом, вам не нужно маниакально записывать все разъемы на своих комплектующих, если только вы не собираете какой-то странный агрегат вместо игрового компьютера.

Кабели для дисков всегда идут с несколькими коннекторами, обычно по три на каждыйКабели для дисков всегда идут с несколькими коннекторами, обычно по три на каждый

Кстати, на рынке также можно найти модульные блоки питания со съемными кабелями. Они позволяют пользователю самостоятельно распределить мощность, что довольно удобно, если вы любите все тонко настраивать под себя. Но такие БП стоят дороже, да и к тому же придется вручную их присоединять, а также искать дополнительные провода, если у компьютера нестандартный набор комплектующих. Например, три видеокарты или очень много жестких дисков.

К тому же блоки питания со съемными кабелями, как правило, менее надежные. Из-за наличия дополнительного звена в виде разъема для подключения кабеля возникает избыточный нагрев. Это в общем-то не страшно, но и хорошего в этом ничего нет.

Тестовый стенд и методика тестирования

Установился блок питания Aerocool HIGGS 650W в стендовый корпус без проблем – длины кабелей хватило с запасом.

Тестирование происходило в следующих режимах:1. Простой системы. Процессор AMD FX 9590 работал с активными технологиями энергосбережения.2. Нагрузка процессора в программе LinX v0.6.5.3. Нагрузка видеокарты ASUS R9 290 DirectCU II в тесте FurMark 1.17.0 (FullHD, 4xMSAA). 4. Комбинированная нагрузка (п.2 и 3).

Приборы, используемые при тестировании:1. Тарификатор электроэнергии PEREL E305EM5-G – отображает мгновенное энергопотребление системного блока и коэффициент мощности (Power Factor).2. Цифровой мультиметр M890C+ – контроль напряжений.

Питание потом. Главное — чтобы влезло!

Звучит смешно, но это так. Блок питания покупается под определенный корпус компьютера и материнскую плату. А это значит, необходимо, во-первых, чтобы он уместился в системном блоке (разве что компьютер не висит у вас в разобранном виде на стене, как у некоторых особо одаренных сисадминов), а во-вторых — чтобы подключился к «материнке».

А ведь еще от блока питания работают отдельные части ПК: процессор, жесткие диски, шина PCI-Express, к которой подключается, к примеру, видеокарта и сетевая карта, а в устаревших моделях — еще и CD/DVD-приводы и привод для дискет. К ним питание подводится отдельными проводками, и они должны у вашего БП быть. Держа все это в уме, начинаем выбирать блок питания правильно.
