Схемотехника

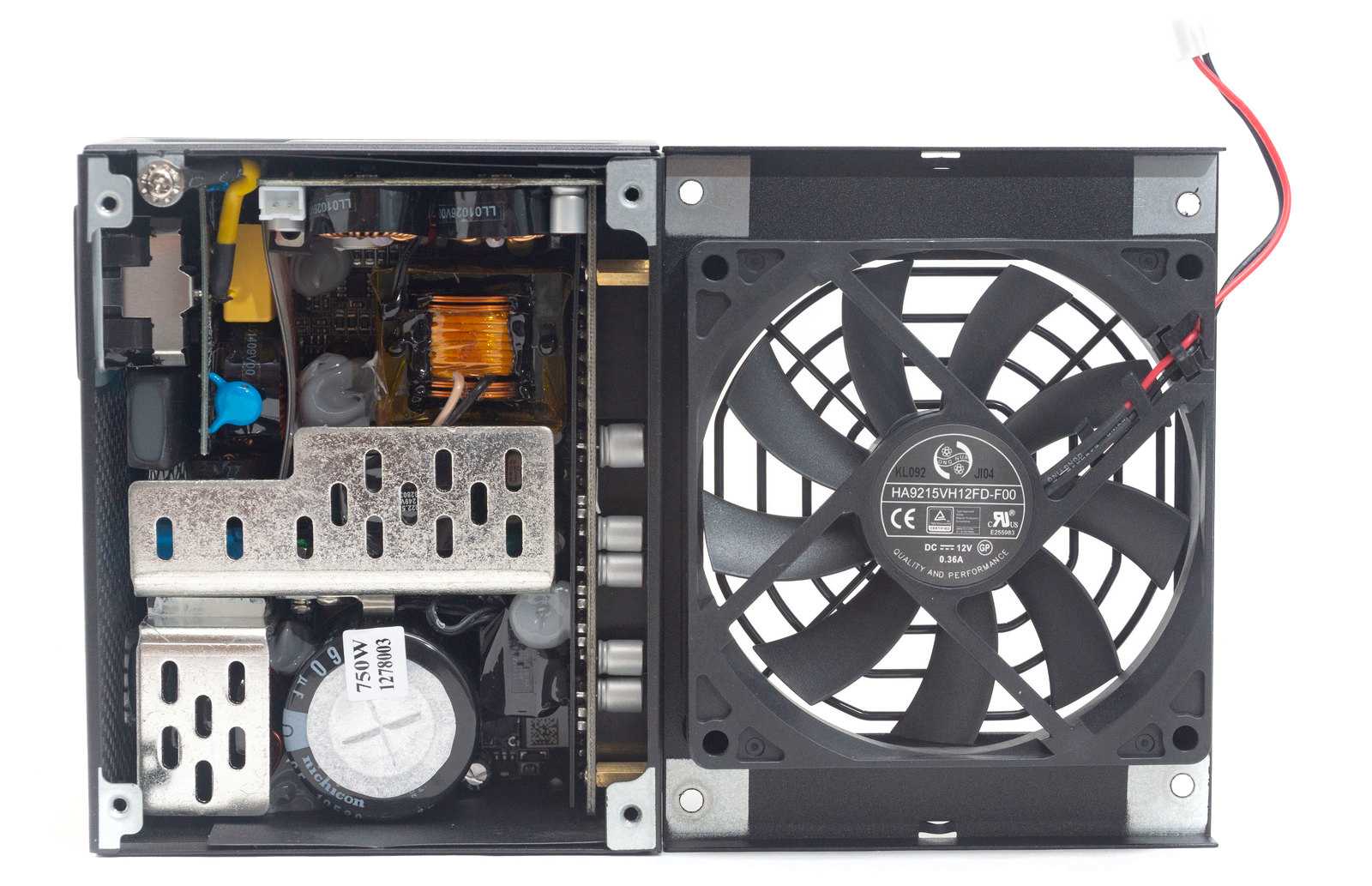

Компактный корпус предполагает очень тесную компоновку. Расстояние между вентилятором и комплектующими минимальное.

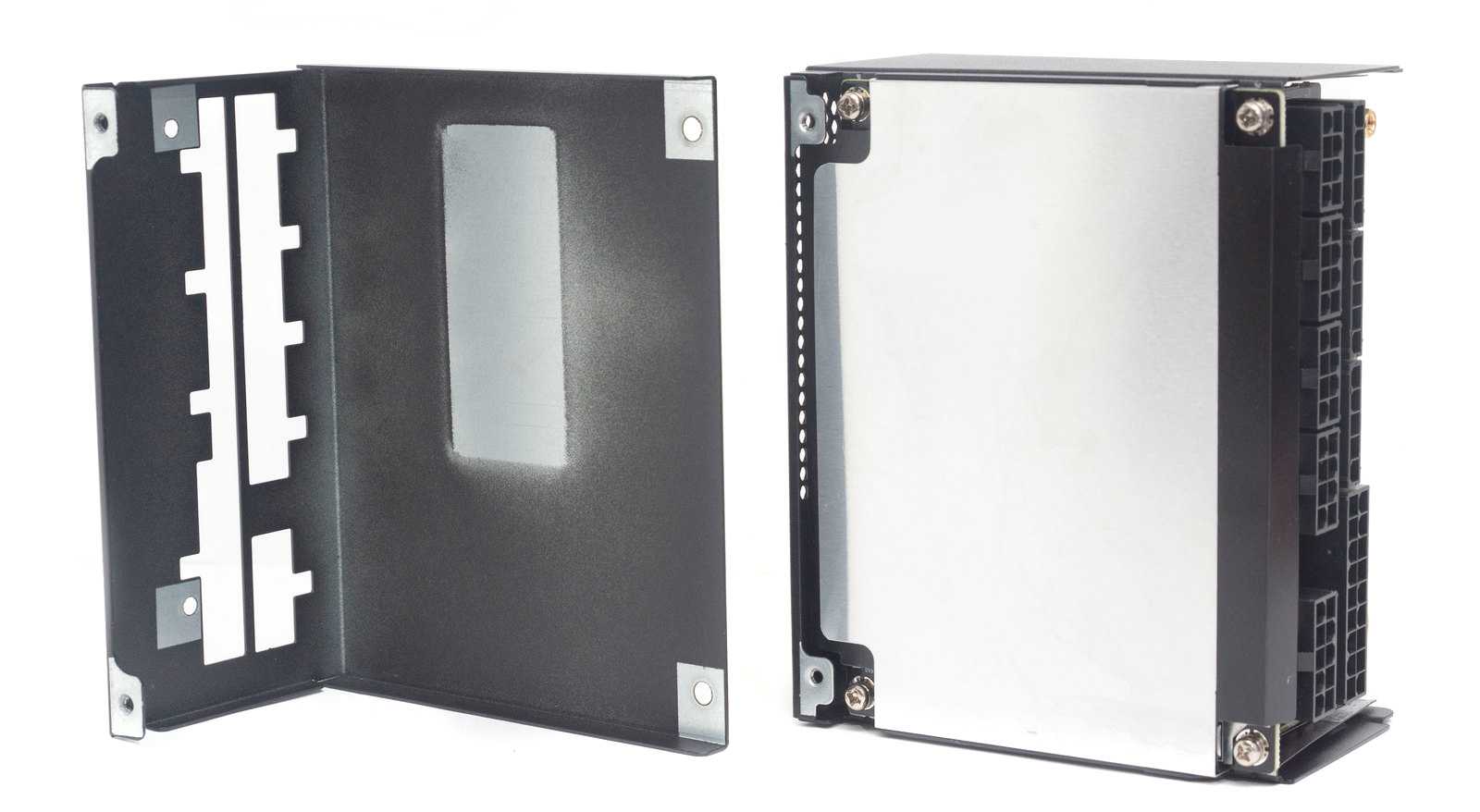

Оригинальна и сама конструкция корпуса: вентилятор крепится к отдельной собственной пластине, тыльная и верхняя панель в виде одной Г-образной пластины, боковые грани объединены с лицевой и снять с них плату возможно, только отпаяв контакты от сетевого разъема.

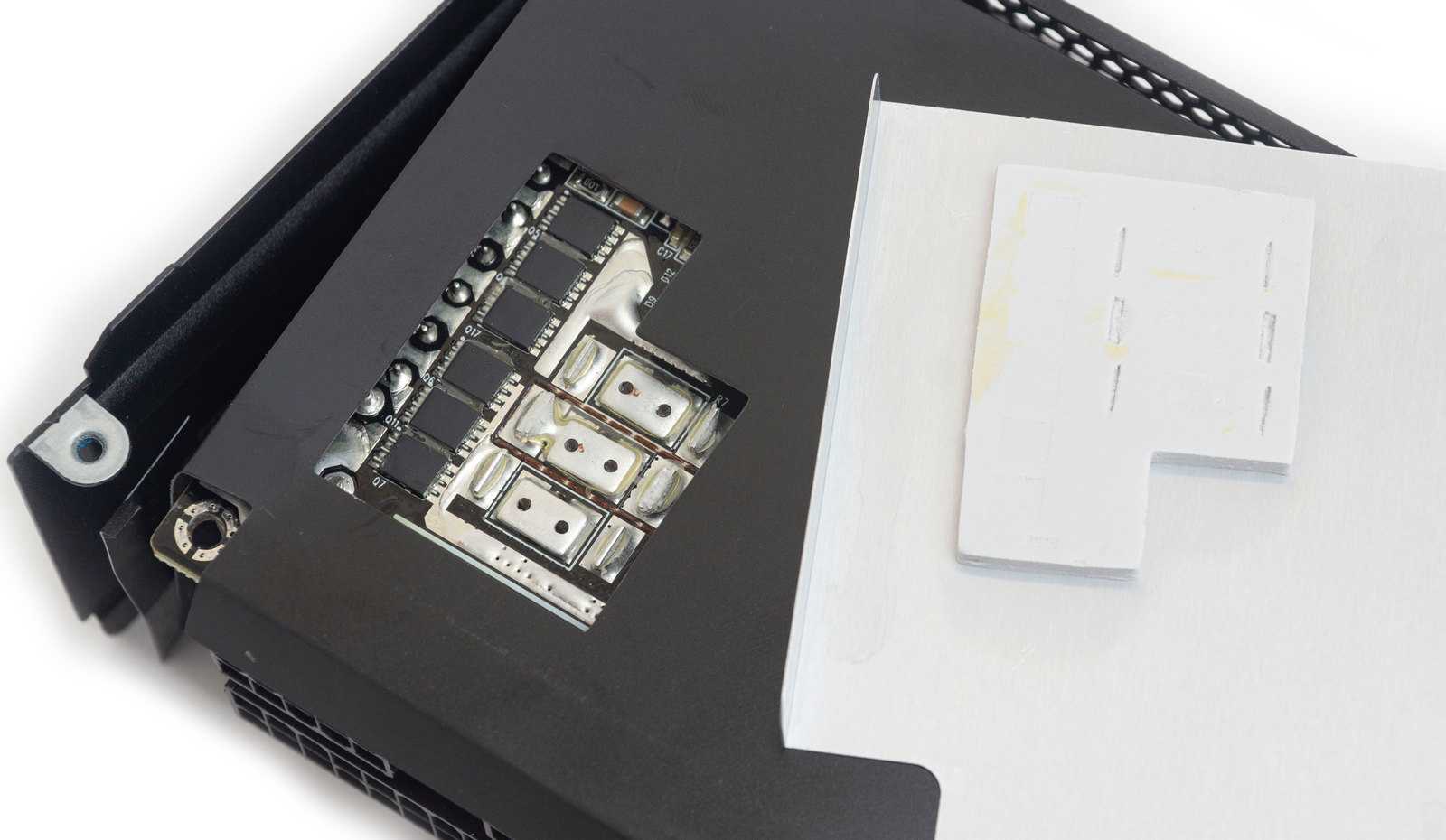

Мосфеты на тыльной стороне платы охлаждаются через термопрокладки металлической пластиной, которая в свою очередь передает тепло на внешний корпус. Вся остальная часть платы закрыта диэлектрической прокладкой.
Схемотехника выполнена на основе резонансного преобразователя LLC с синхронным выпрямителем и преобразователями DC-DC во вторичной цепи.
Радиаторы для охлаждения силовых элементов Г-образной формы, в верхней части имеются перфорации для лучшей вентиляции.

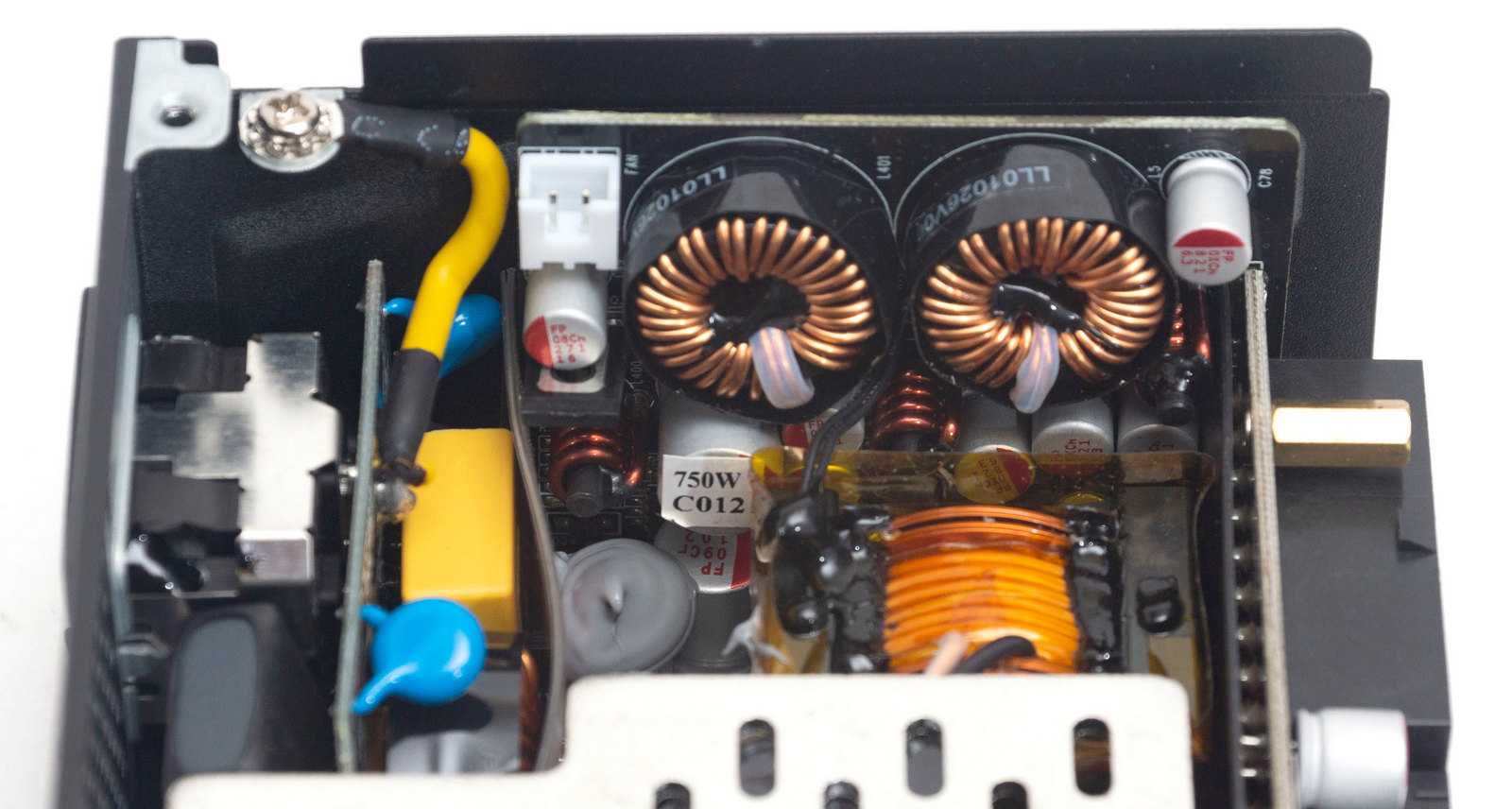

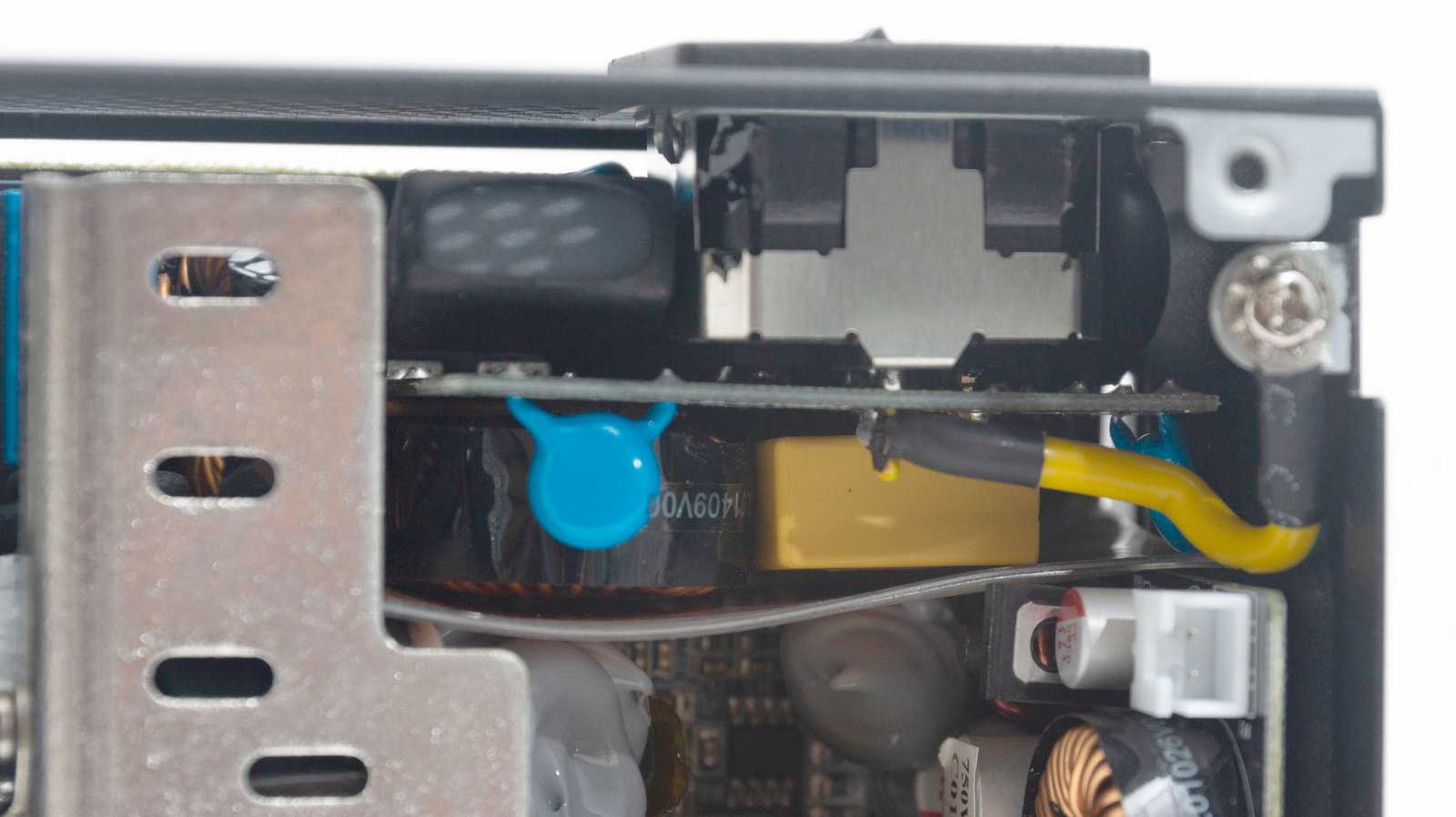

На входе мы видим полноценный EMI-фильтр: четыре Y-конденсатора, Х-конденсатор, дроссель. Для защиты самого БП имеется плавкий предохранитель.

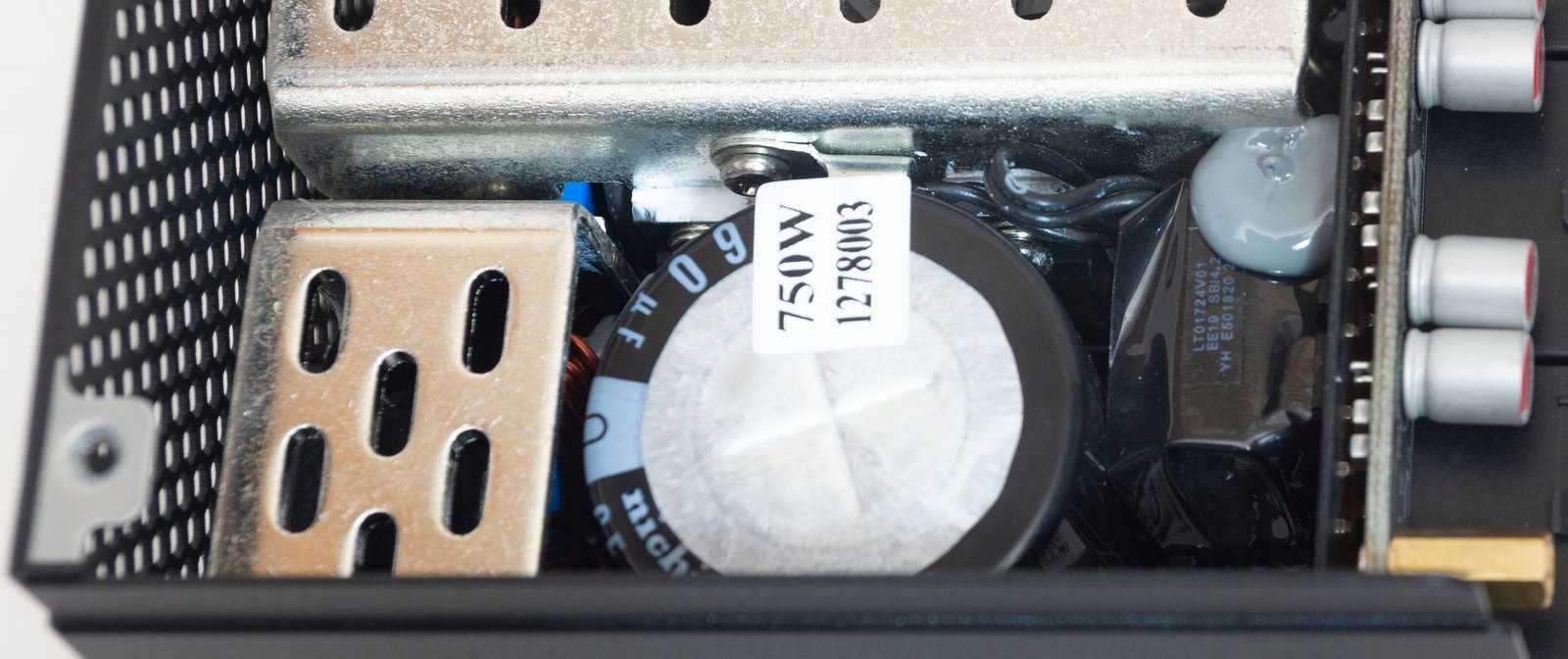

Сглаживающий конденсатор японского производства Nichicon емкостью 560 мФ рассчитан на напряжение до 450 В и температуру до 105 °C.

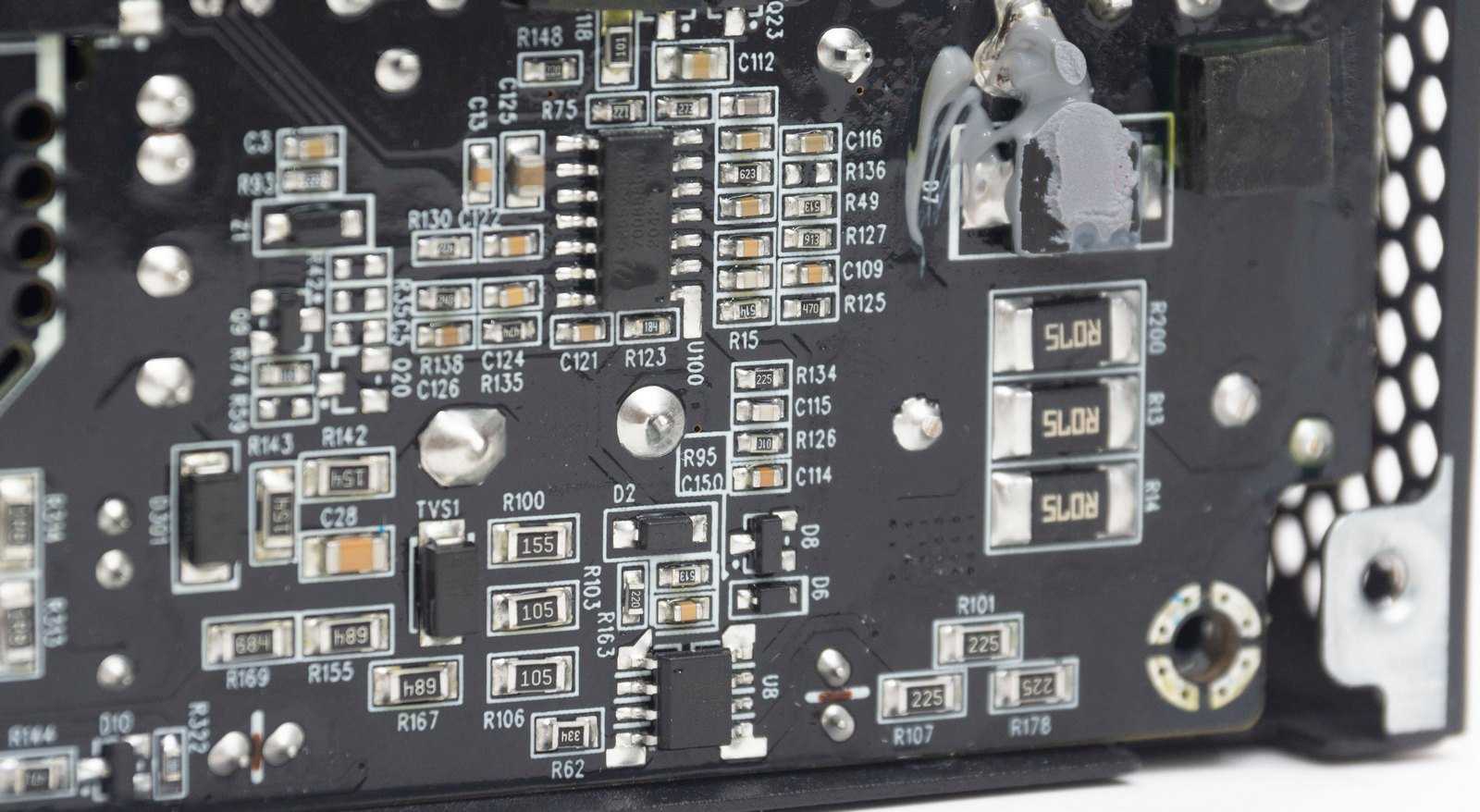

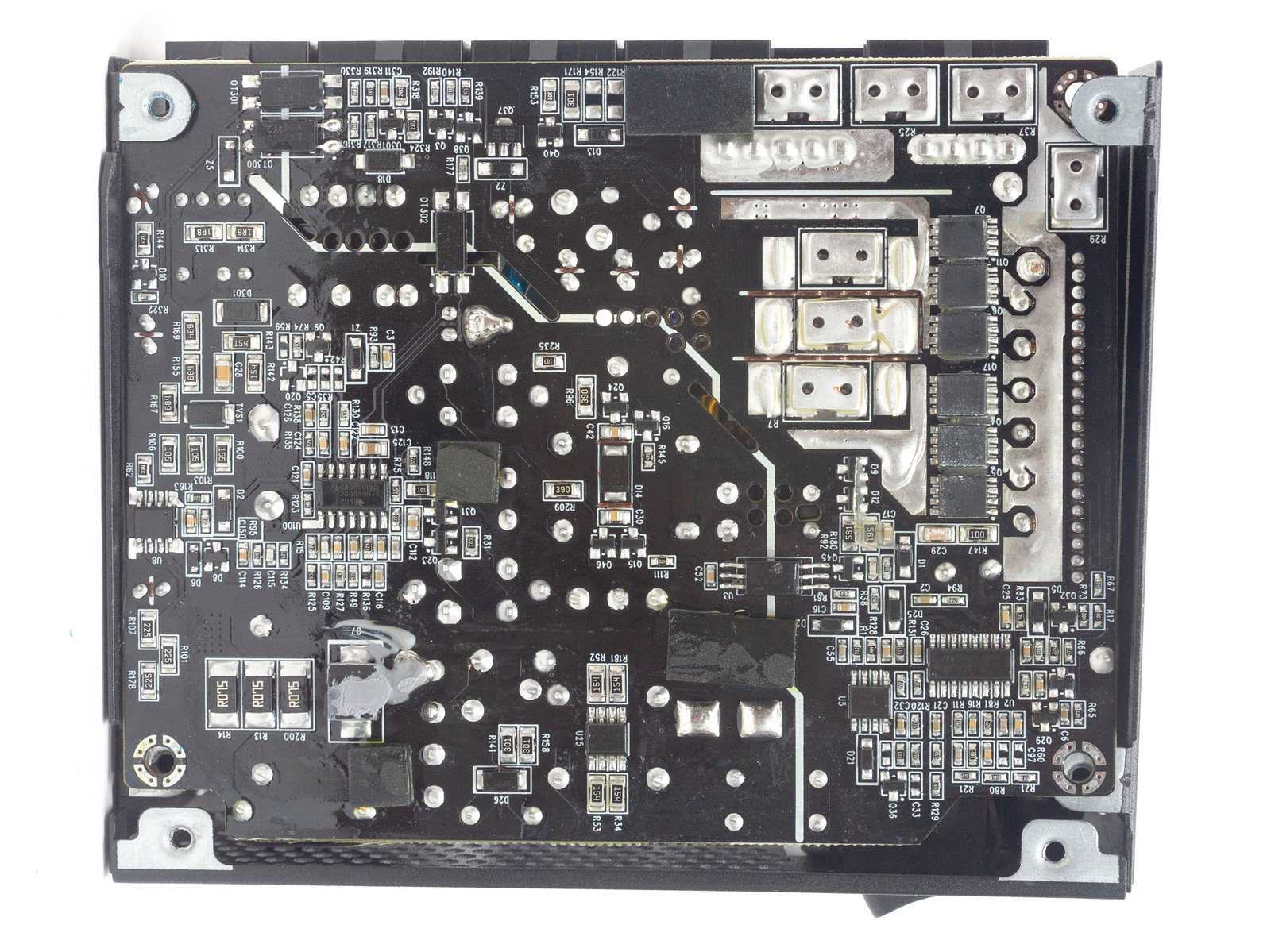

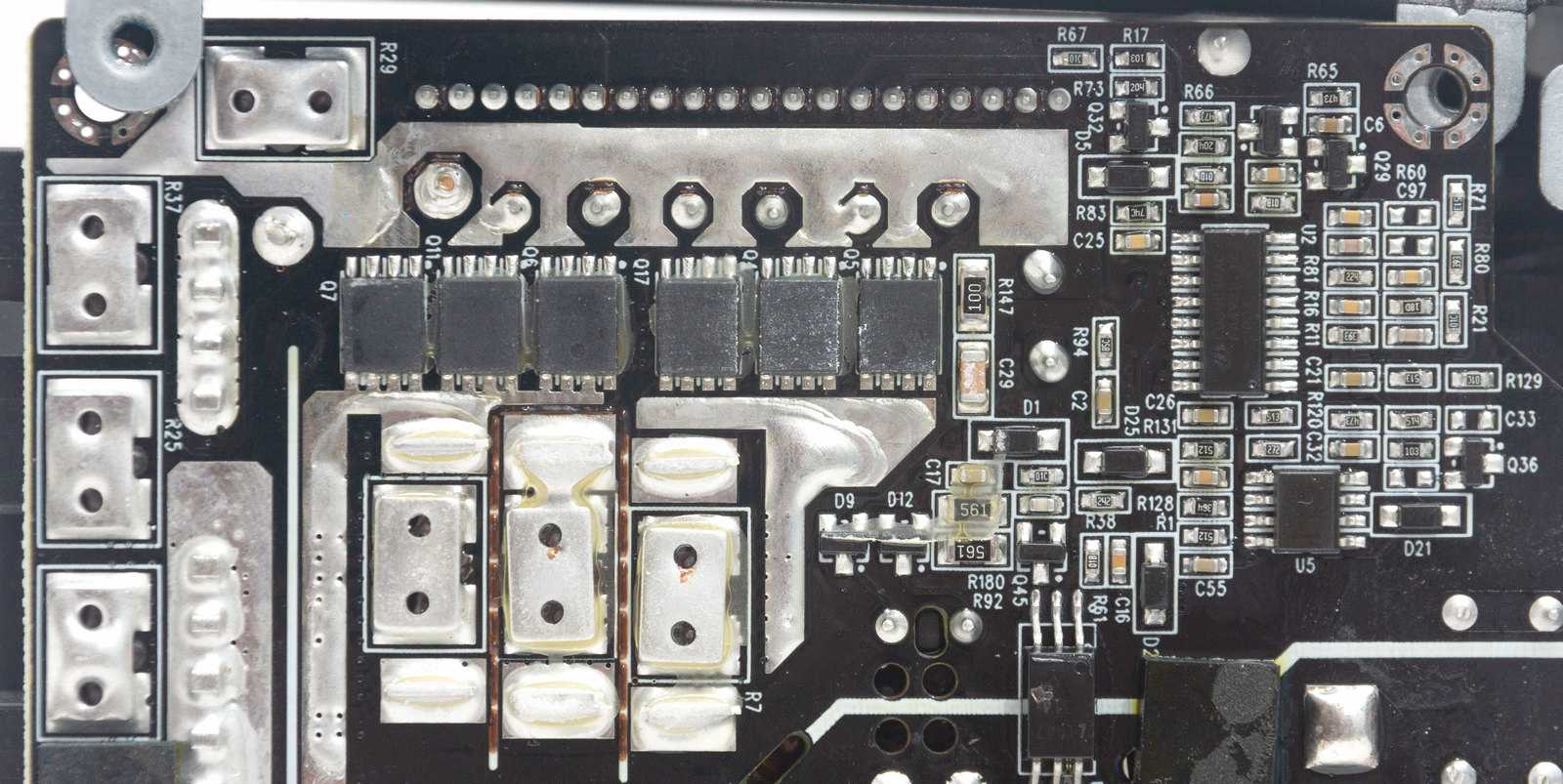

Мосфеты, формирующие линию +12 В (шесть штук 5C410L), расположены с обратной стороны платы, здесь же находится контроллер резонансного преобразователя Champion CU6901VAC.
Еще один контроллер, вынесенный на обратную сторону платы, Champion Microelectronic CM6500UNX отвечает за корректор мощности.

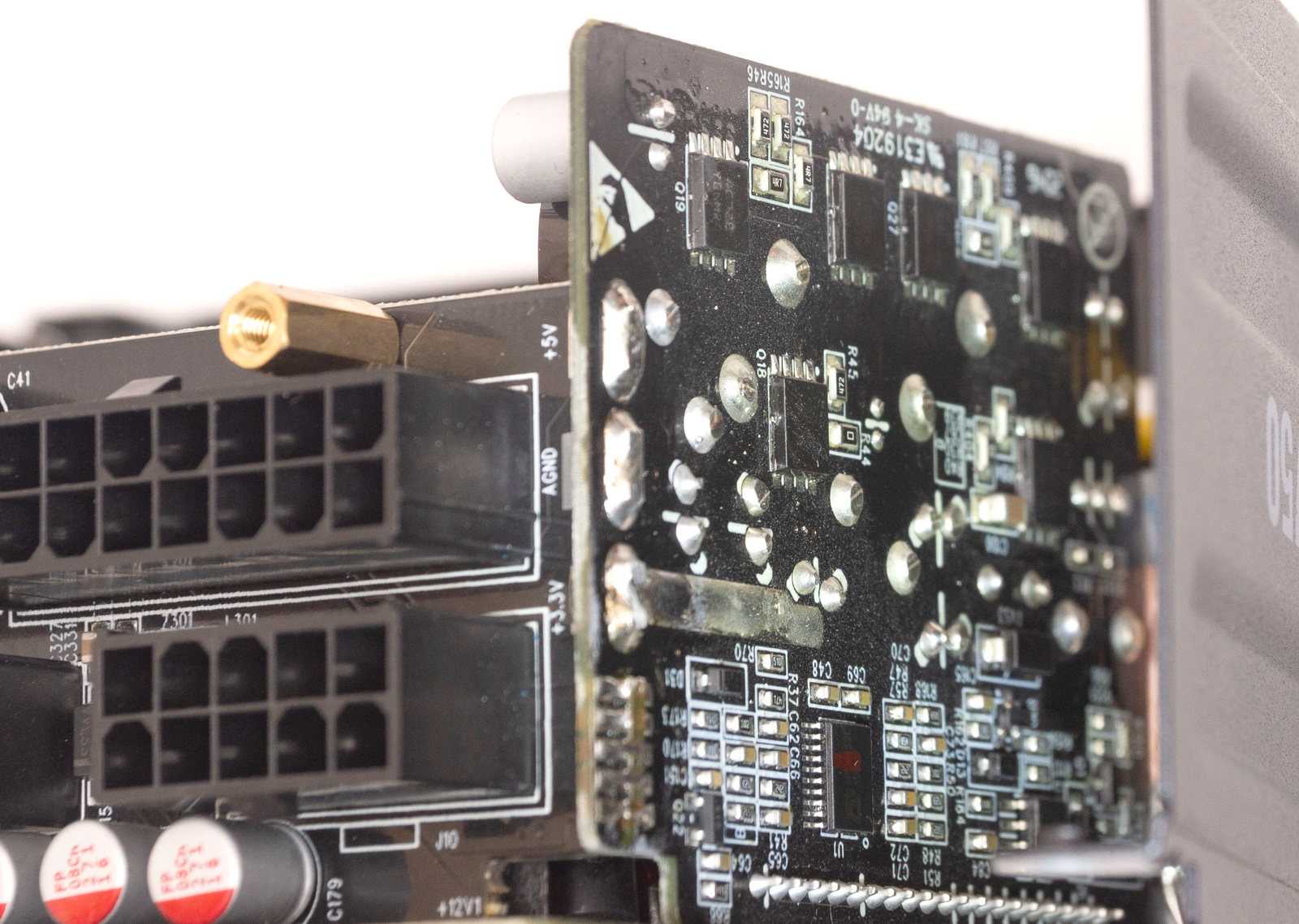

Низковольтные каналы +3.3 В и +5 В формируются DC-DC преобразователями на отдельной вертикальной плате.
С одной стороны платы два дросселя и твердотельные конденсаторы, с другой — шесть транзисторов 4C022 и ШИМ контроллер APW7159C.
Фильтрация помех на выходах осуществляется за счет полимерных и электролитических конденсаторов японского производства Rubycon и Nichicon.
На плате для подключения модульных кабелей распаяны дополнительные сглаживающие твердотельные конденсаторы.

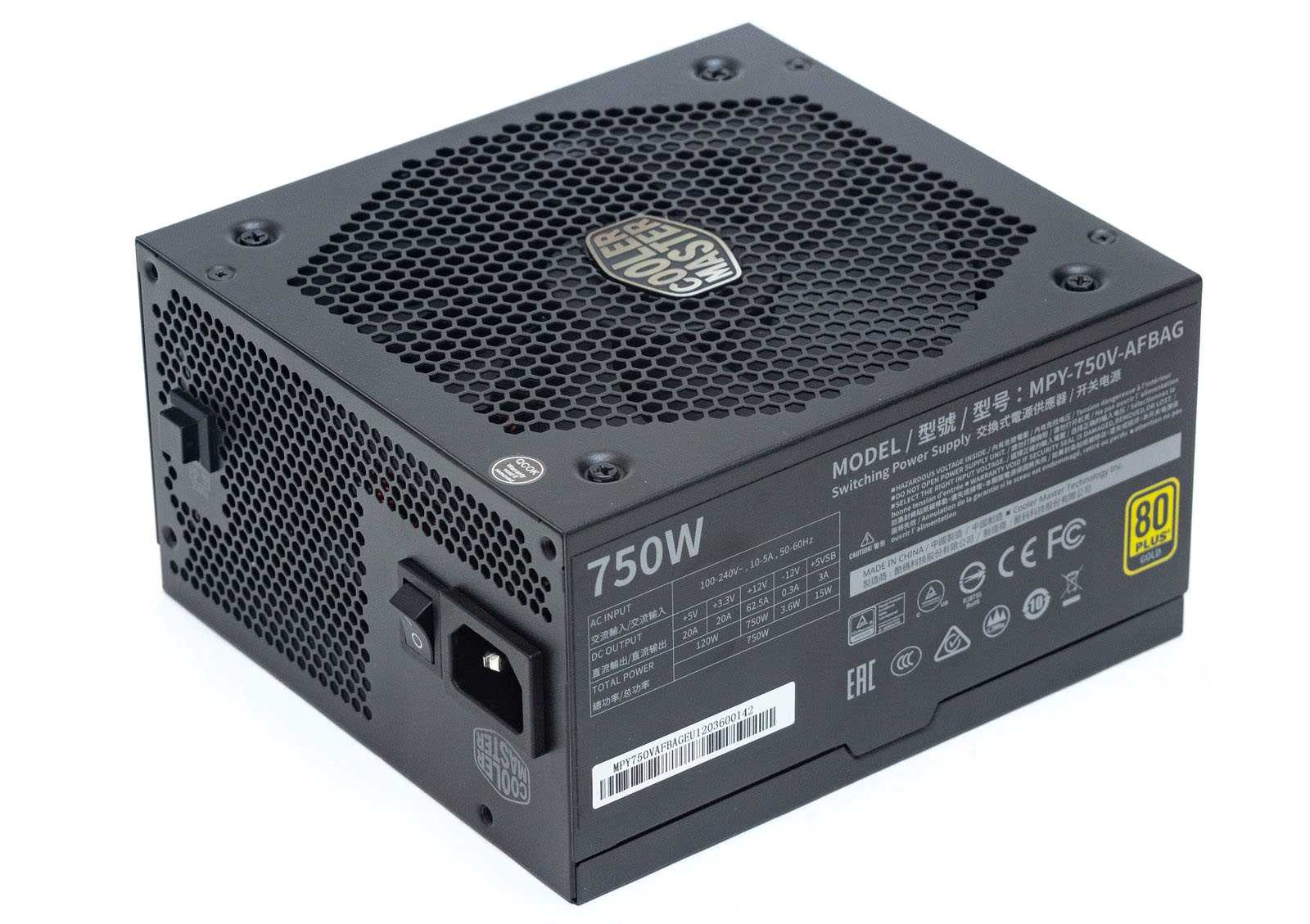

Внешний вид
Корпус выполнен из качественного металла, покрыт черной порошковой краской, устойчивой к внешним воздействиям.

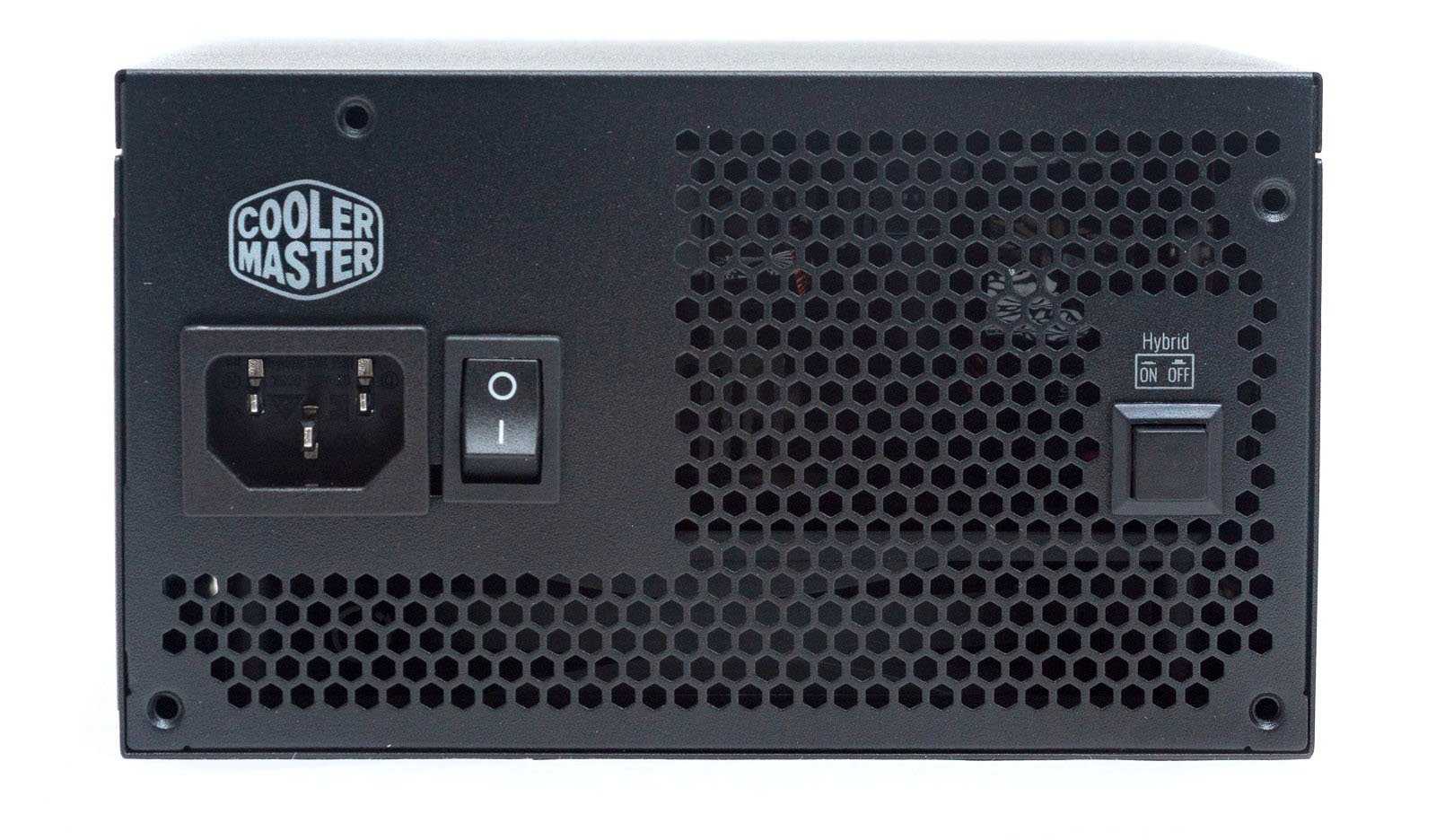

На тыльной стороне, кроме привычного тумблера включения и сетевой розетки, мы видим кнопку переключения режимов работы вентилятора. Две трети всей панели – перфорация в виде сот.

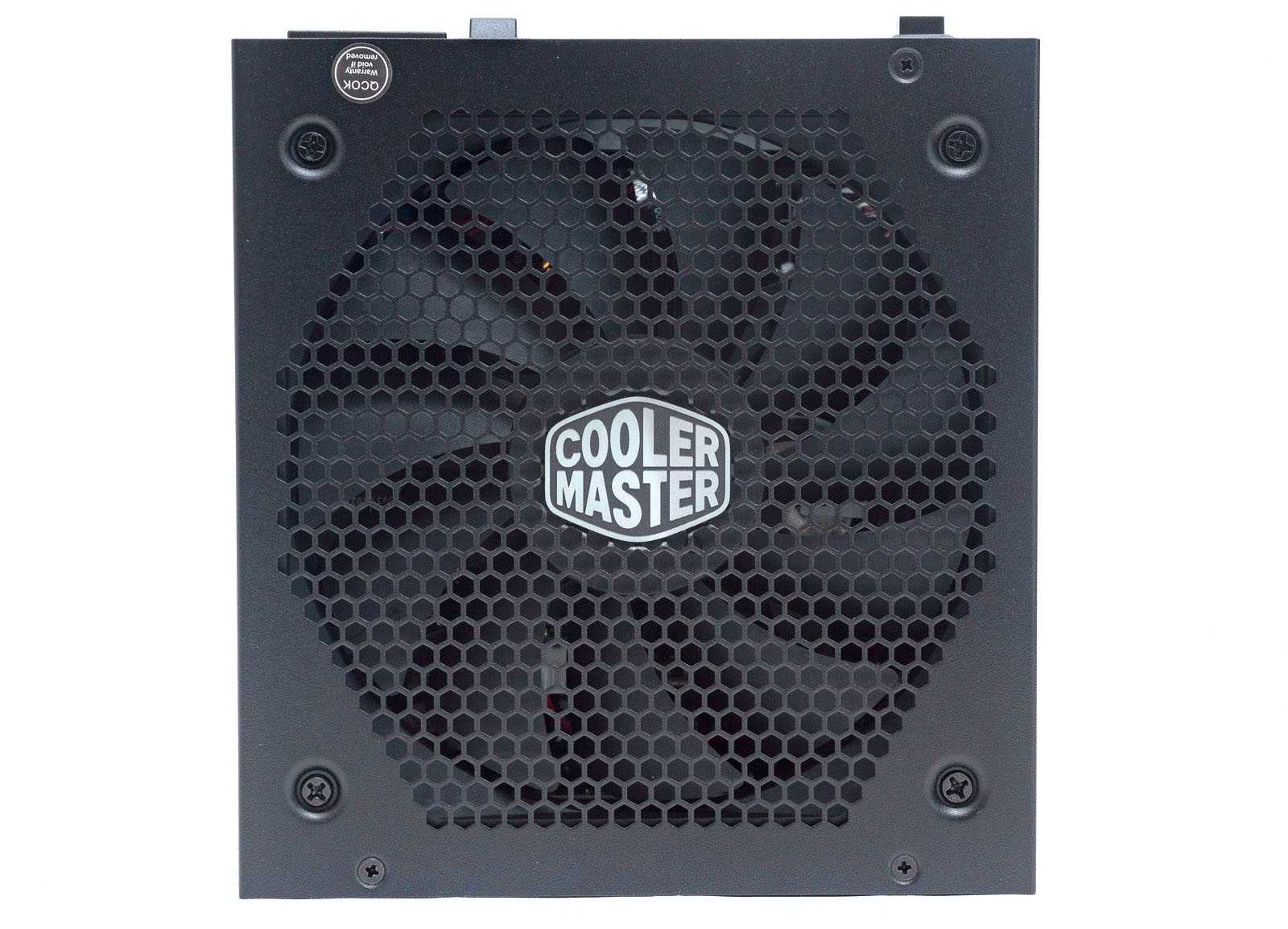

Такая же перфорация имеется и на нижней панели — площадь с отверстиями в виде восьмиугольника. По центру расположена наклейка с серебристым логотипом производителя.

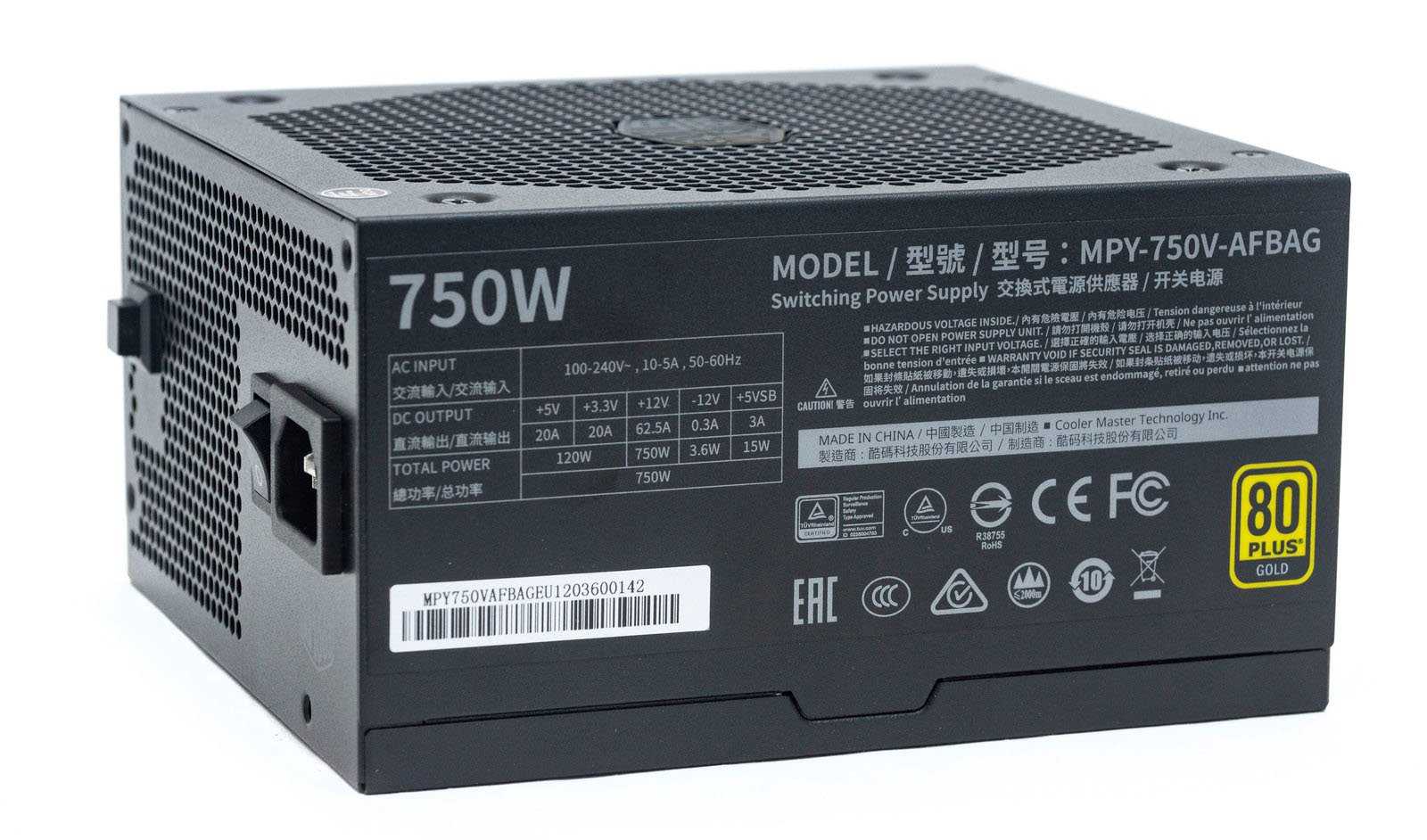

На правой боковой грани — наклейка с нагрузочными характеристиками.
На левой грани, видимой в корпусе ПК, проштампован рельеф в виде буквы «С» и указана модель БП.

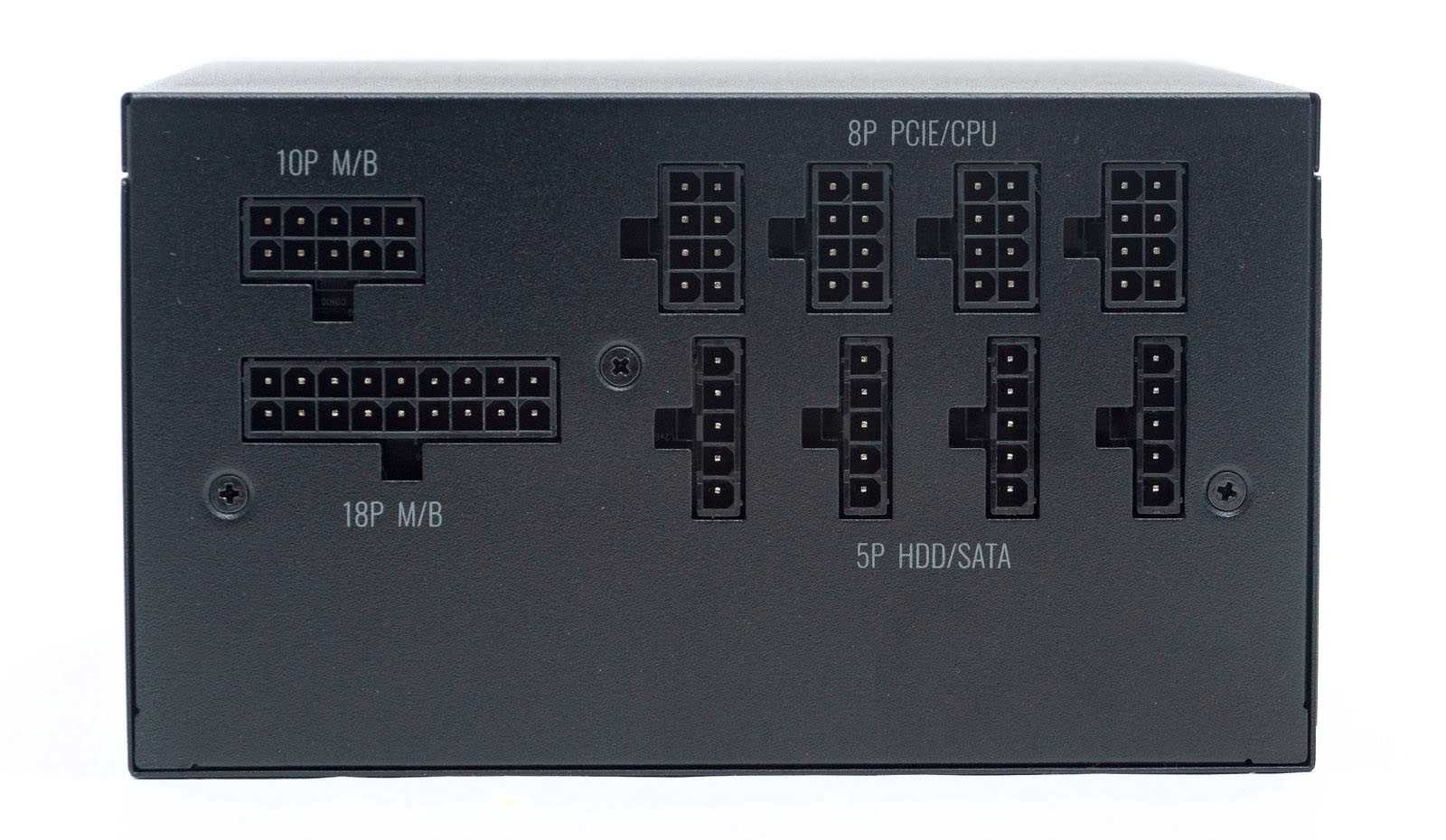

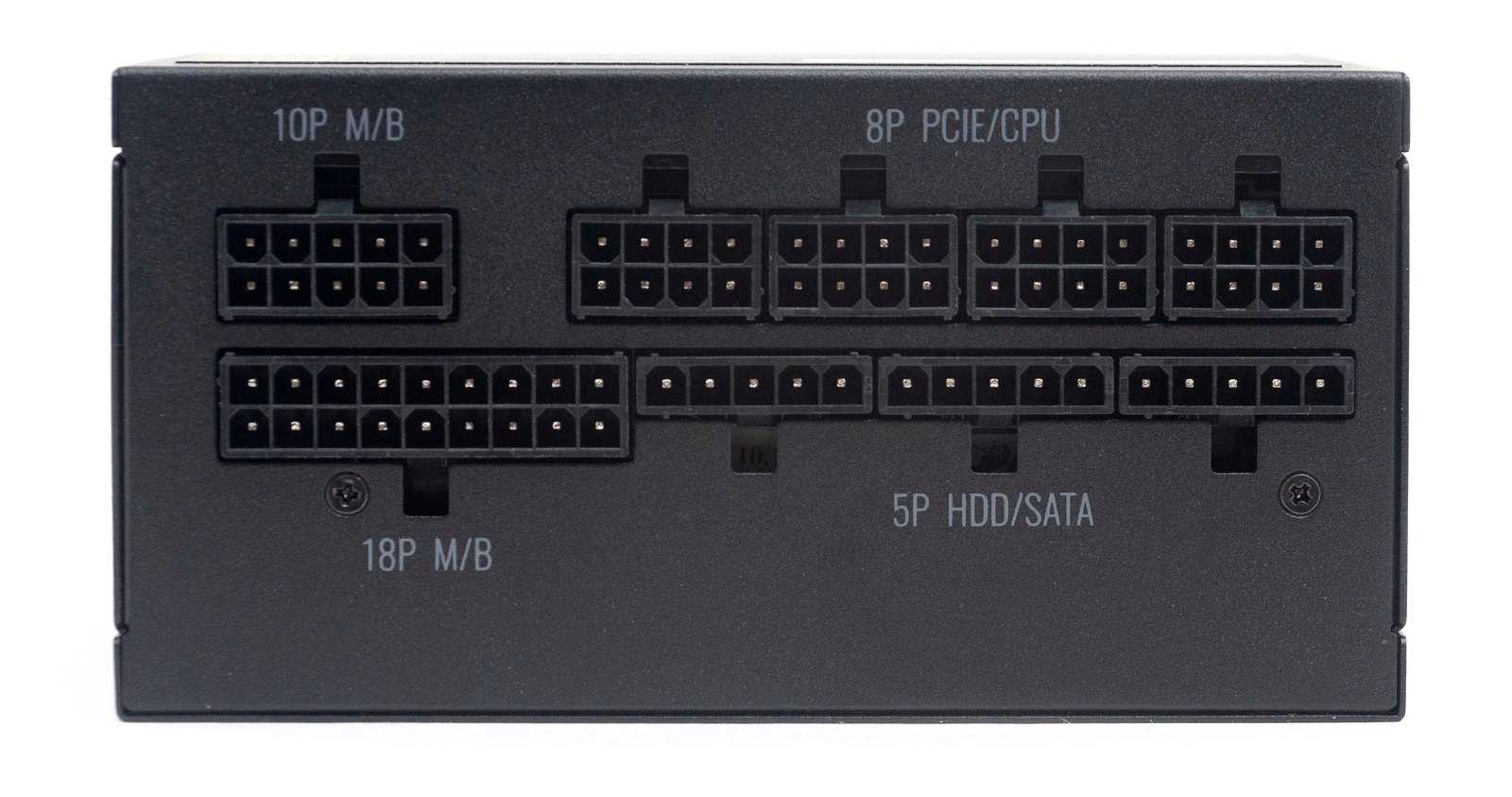

На лицевой стороне разместились разъемы для подключения модульных кабелей. Основной ATX-кабель разделен на две колодки 10 и 18-пин. Верхний ряд для 8-пин колодок CPU и PCI-E. Нижний ряд для подключения кабелей периферийных устройств выполнен в виде колодок на 5-пин в один ряд.
Про качество
Качество — это главная характеристика любого блока питания. В лихие 90-е о хорошем кормильце всех комплектующих судили по его весу, но ушлые китайцы быстро научились утяжелять корпуса при помощи посаженных на скотч болтов. Сейчас подобными «лайфхаками» никто не занимается, да и нет в этом необходимости. Уже давно вес блока питания ни о чем не говорит. В 2016 году определить качество сборки по внешним признакам очень тяжело. «Металлическая коробка». «С вентилятором». «С ворохом проводов в оплетке». «О, а вот здесь кабели отстегиваются!» По факту о надежности блока говорит лишь имя производителя, цена и классификация эффективности 80 PLUS.
Упаковка и комплектация
Блок питания поставляется в картонной коробке, оформленной в традиционные цвета производителя: серый и сиреневый.
На лицевой стороне находится фотография изделия, наименование модели и пиктограммы ключевых особенностей.
С обратной стороны дано более подробное описание возможностей модели: графики КПД и работы вентилятора, чертеж изделия, описание кабелей и коннекторов.

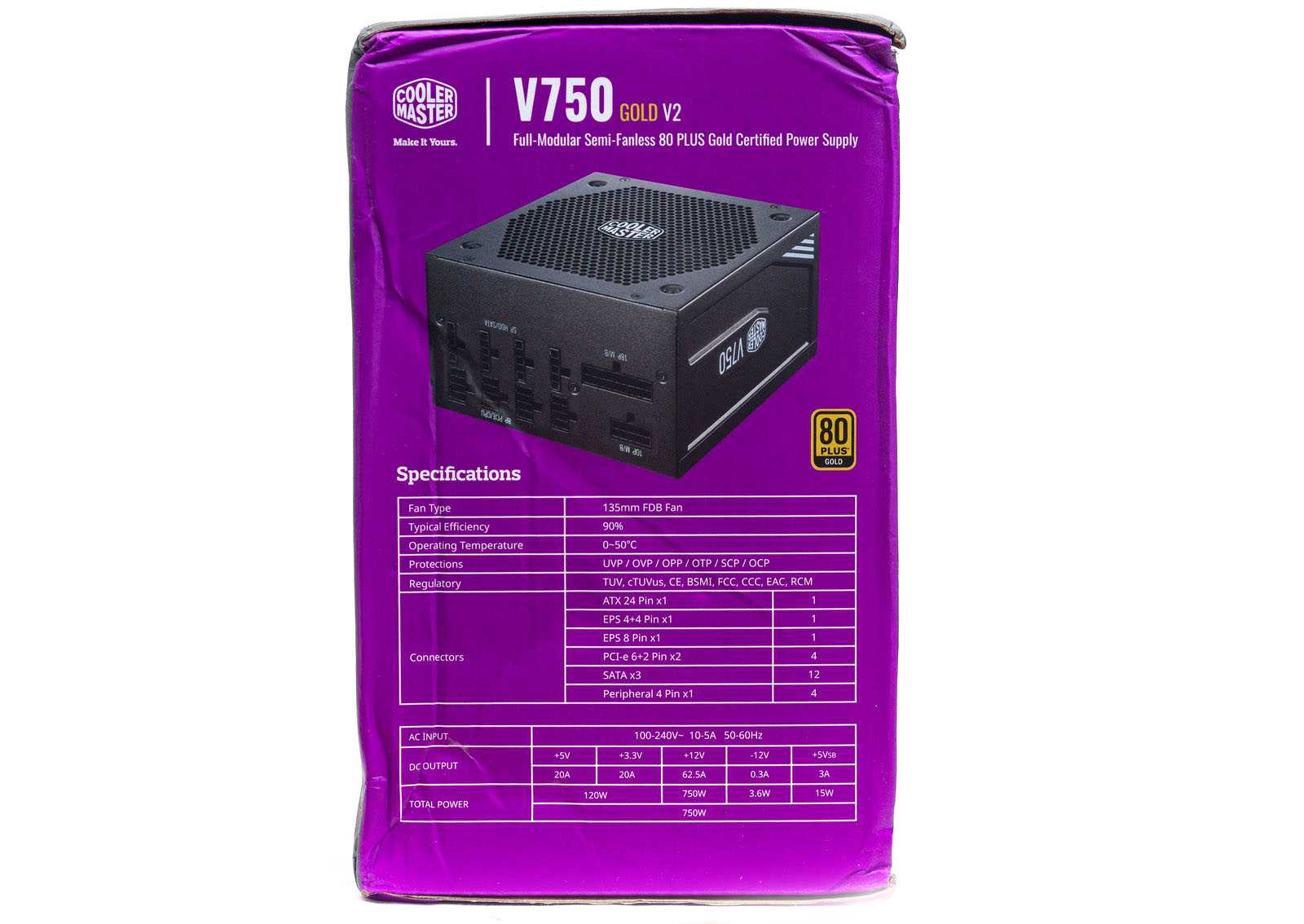

На одной из граней расположена таблица спецификации и нагрузочные характеристики.
Блок питания находится в тканевом мягком мешочке и внутри коробки зафиксирован в форме из вспененного полиуретана. В другом тканевом мешке из водоотталкивающей ткани находится весь набор кабелей.
Также в комплекте, кроме винтов крепления, находятся стяжки: десяток пластиковых разовых и три тканевых на липучках.
Упаковка и комплектация
Блок питания поставляется в картонной коробке с цветной полиграфией, черный фон с фиолетовыми вставками – фирменное оформление производителя.

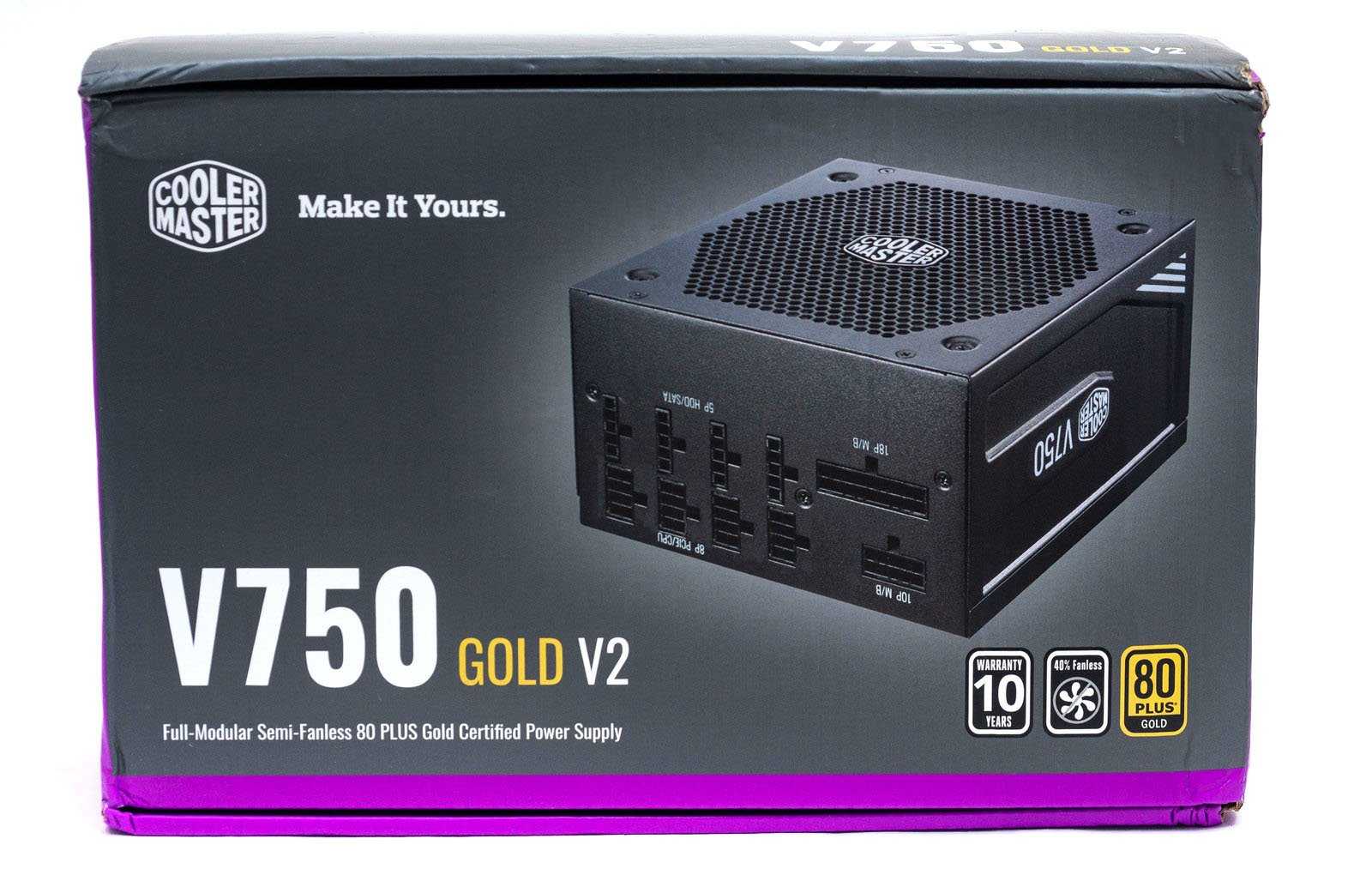

На лицевой стороне имеется изображение блока питания, указание модели и ключевых характеристик.
Более подробная информация находится на тыльной стороне и боковых гранях.
В коробке блок питания надежно зафиксирован в демпферах из вспененного полиуретана. Весь комплект находится в целлофановых пакетах.

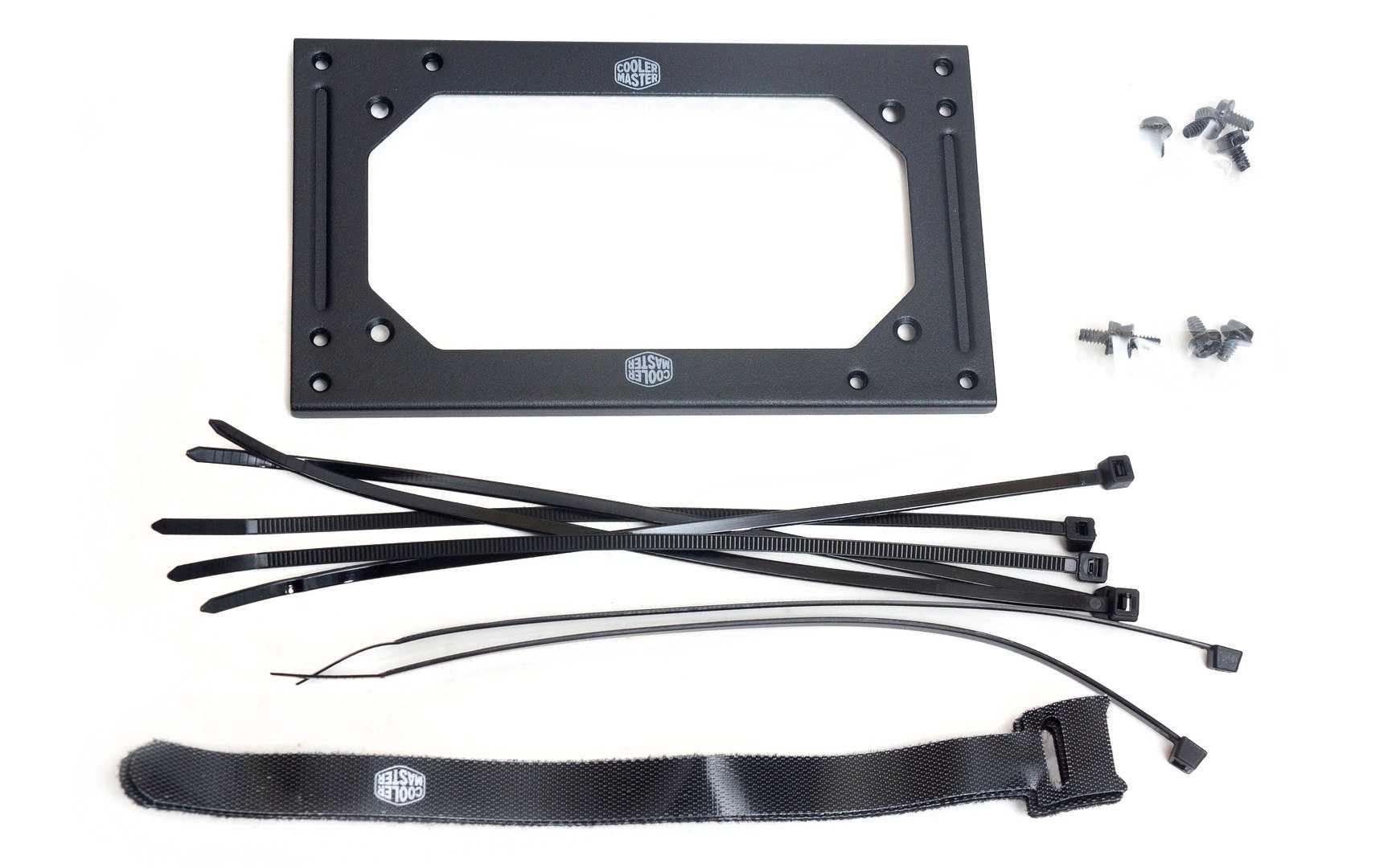

В комплект входит:

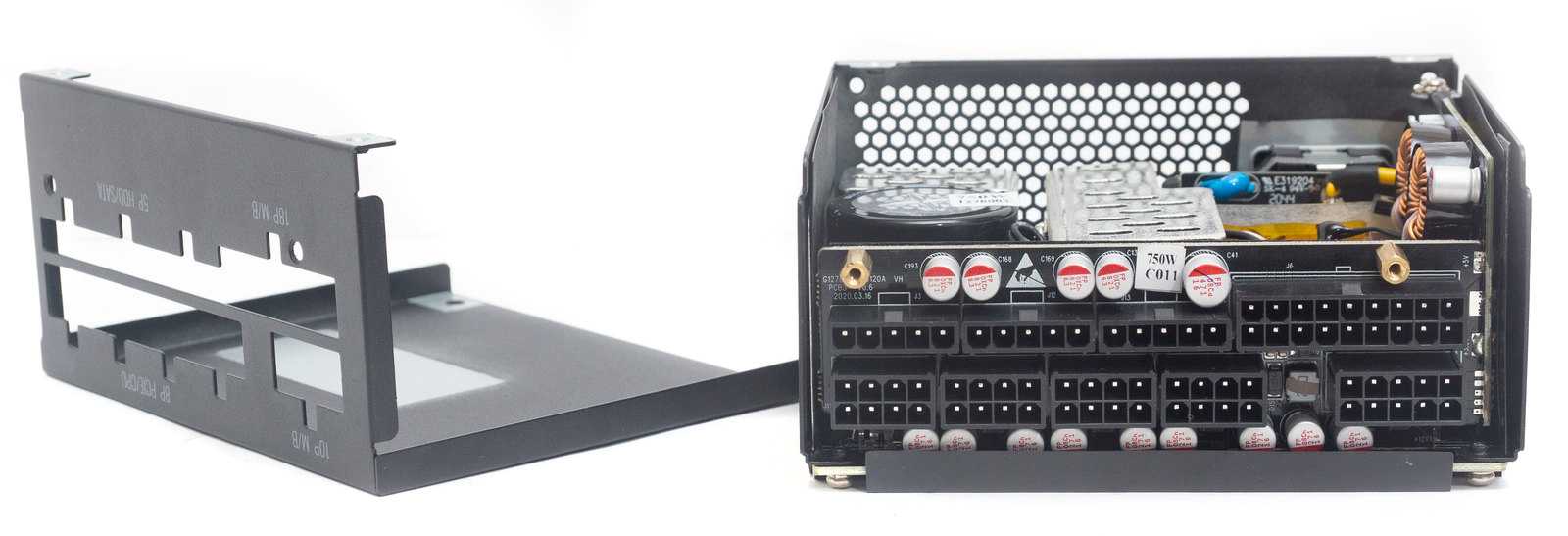

- Рамка-переходник для крепления в стандартных ATX корпусах;
- 6 пластиковых стяжек;
- 3 стяжки на липучках;
- 8 винтов крепления;
- Кабель сетевого питания;
- Набор модульных кабелей.

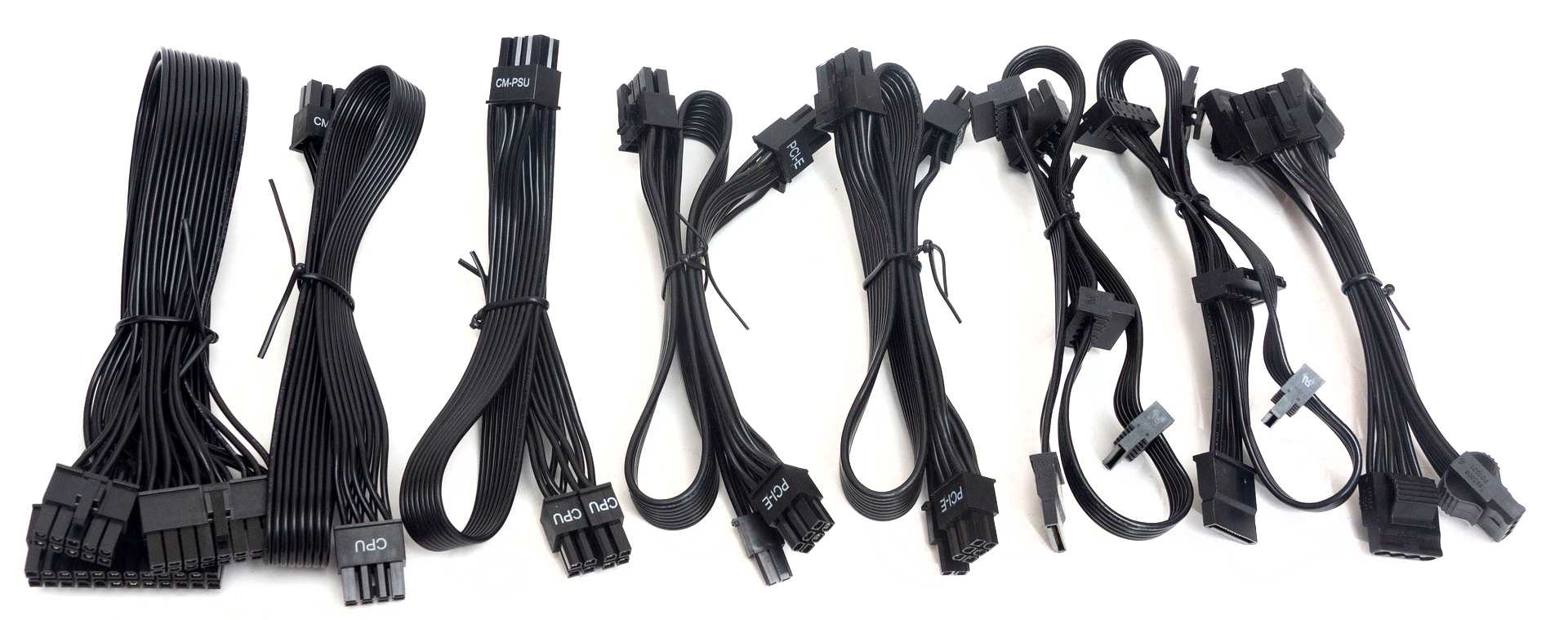

Все кабели выполнены в виде плоских черных шлейфов. Основные кабели имеют калибр 16 AWG, для подключения периферии — 18 AWG. Шлейфы достаточно мягкие.
В набор входит:
- ATX кабель 20+4 пин для питания системной платы – 30 см;
- Два кабеля питания CPU, один 4+4-пин, второй 8-пин – по 45 см каждый;
- Два кабеля питания PCI-E, на каждом по два коннектора 6+2 пин (всего 4 шт) – 40+11,5 см;
- Два кабеля SATA с четырьмя коннекторами – 10+10+10+11 см;
- Кабель с четырьмя Molex 4-пин – 10+11+11+11 см.
Тестирование
Тестовый стенд позволяет нагружать линию +12 В с шагом в 100 Вт. Линии +3.3 В и +5 В подключались к постоянной нагрузке в 50 Вт.
По требованиям стандарта ATX12V отклонение не должно превышать 5%. Для линии +12 В нормальным считается напряжение в пределах от +11.4 до +12.6 В.

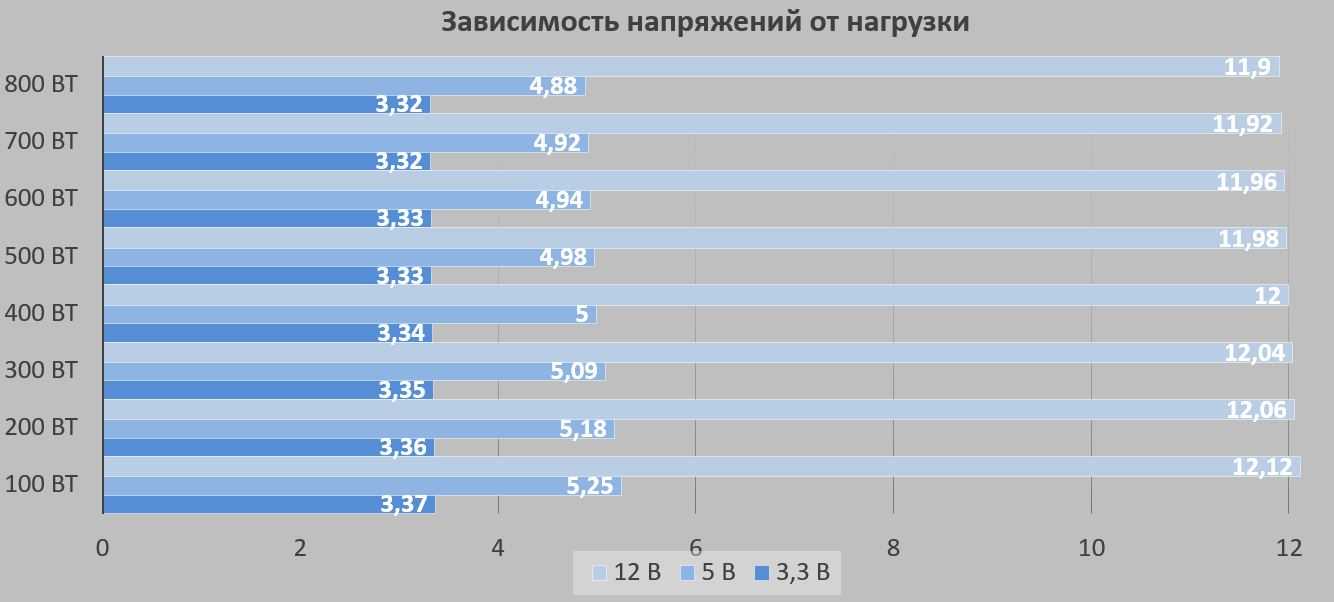

Стабильность напряжений по всем каналам очень хорошая. Изначально напряжения завышены на линиях +12 В и +5 В до 1% и проседают при максимальной нагрузке незначительно, также не более 1%. На линии +3.3 В напряжение завышено до 2% и проседает до номинального значения под нагрузкой.

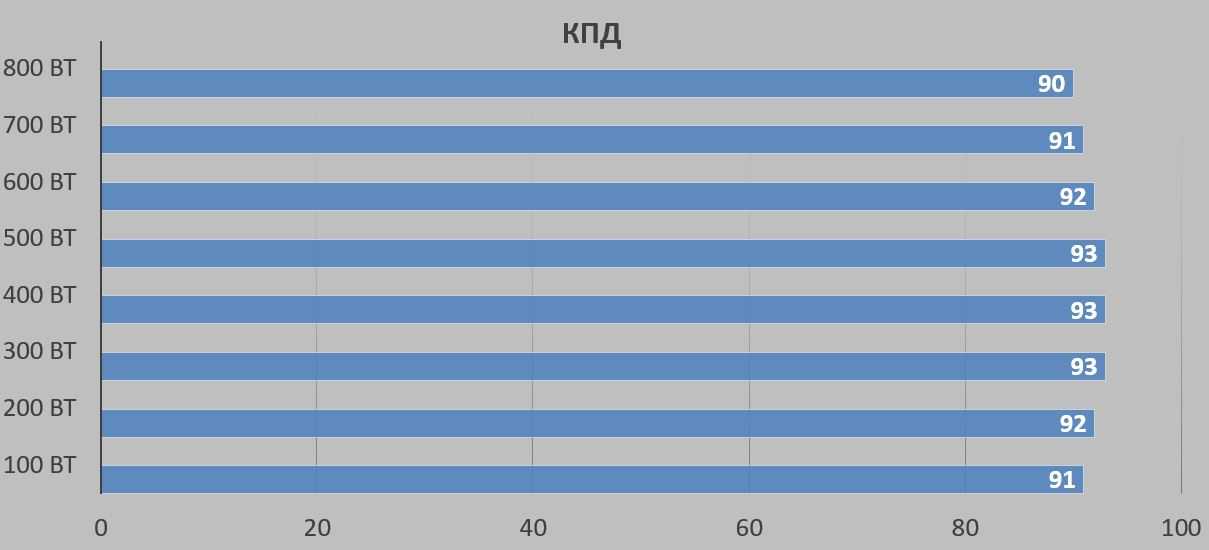

Уровень КПД полностью соответствует стандарту 80 PLUS Gold для сетей 230 В, максимальные 93% демонстрируются при нагрузке от 300 до 500 Вт. С учетом КПД при нагрузке 20 и 100% можно сказать, что эффективность данного БП лишь немного не дотягивает до сертификата 80 PLUS Platinum, что косвенно также говорит об использовании качественных высокопроизводительных комплектующих в схемотехнике.
Про мощность
Мощность — это, пожалуй, единственный параметр, который интересует среднестатистического пользователя. Будучи ведущим рубрики «Компьютер месяца», достаточно часто отвечаю на вопрос: «а потянет ли мою систему блок питания мощностью N ватт?» В 99% случаев говорю, что справится. Иногда уточняю в стиле: «потянет, если блок питания на честные N ватт». Рассмотрим эти два момента отдельно.
Не буду расписывать принцип работы игрового компьютера. Просто знайте, что основная линия потребления энергии в любой компьютерное системе — 12 В
Если мы собираем мощный игровой десктоп, то важно знать не просто общую заявленную мощность блока, а ток, который он передает по этой шине. Вот AeroCool KCAS 600 Вт по 12-вольтовой линии обеспечивает 540 Вт
Вот на эту «честную» мощность и стоит расчитывать. Для «бронзового» 600-ваттника 540 Вт — это, кстати, весьма неплохой показатель.
Внешний вид

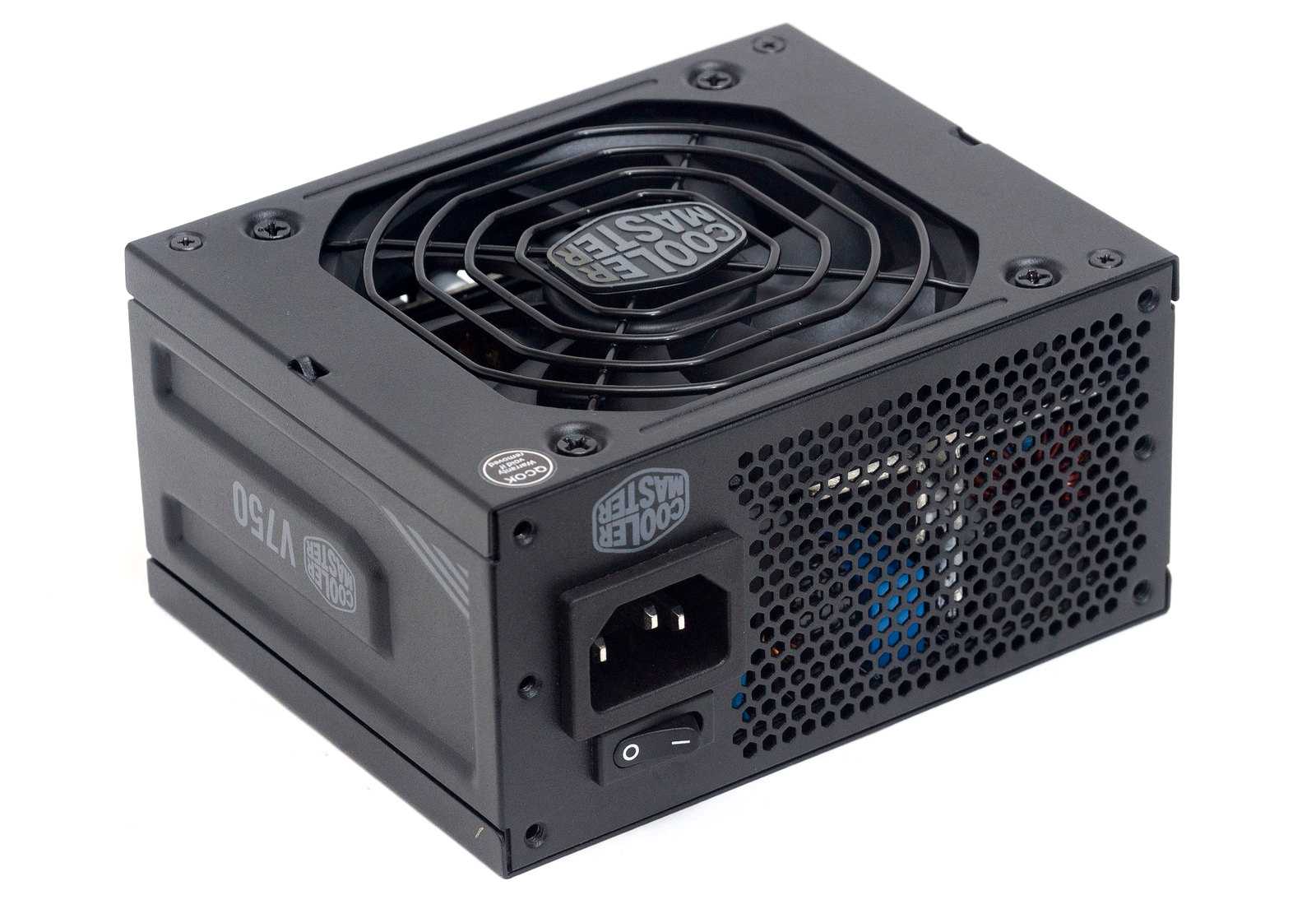

Миниатюрная призма корпуса после стандартных БП вызывает восторг. Как в эту «малютку» смогли вместить столь мощную и эффективную начинку и модульное подключение кабелей?

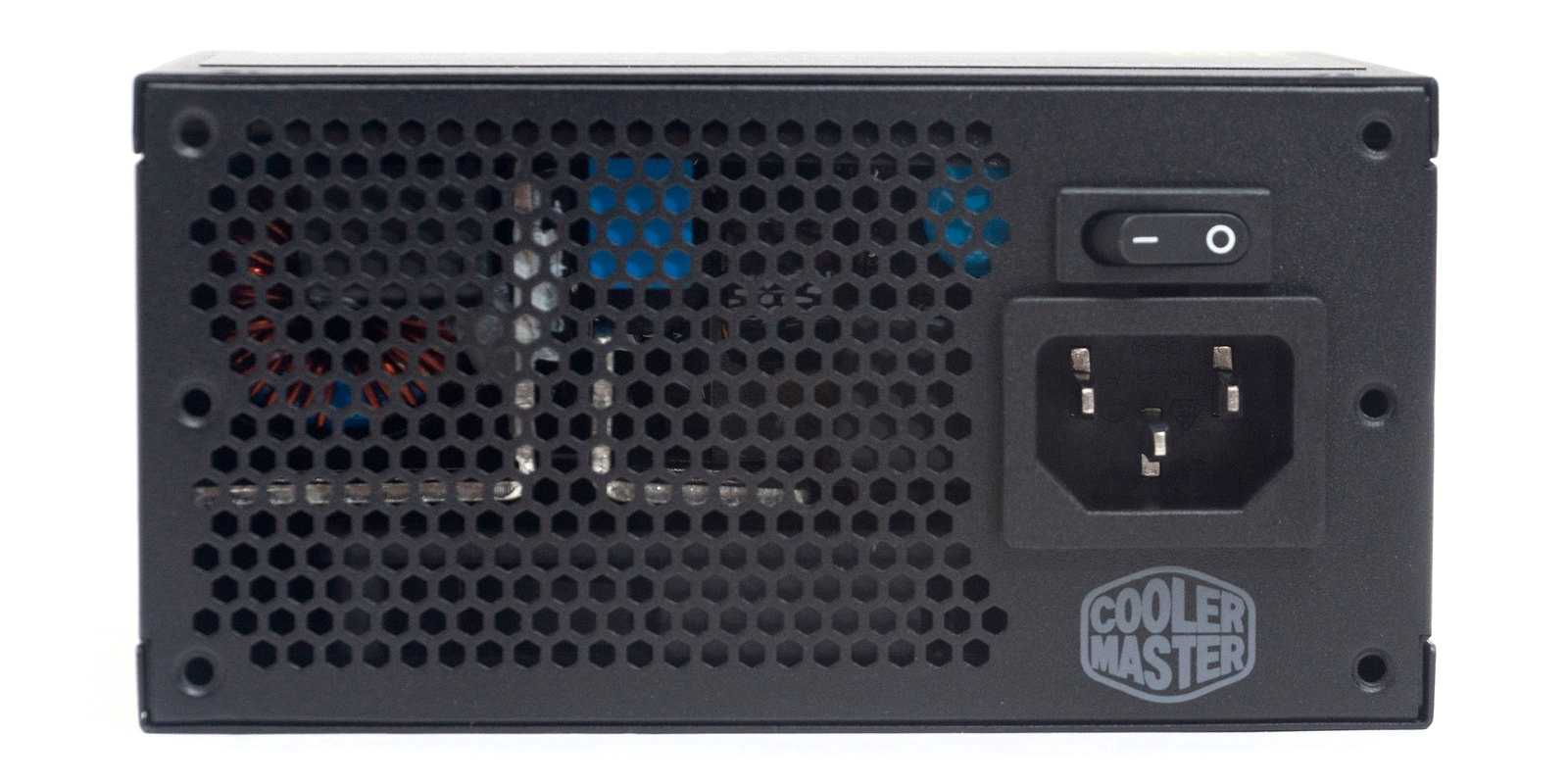

С лицевой стороны все по стандарту: перфорация в виде сот, тумблер включения и сетевая розетка.
Нижняя панель имеет восьмигранный вырез над вентилятором, закрытый решеткой-«гриль». По центру расположена вставка с серебристым логотипом компании.

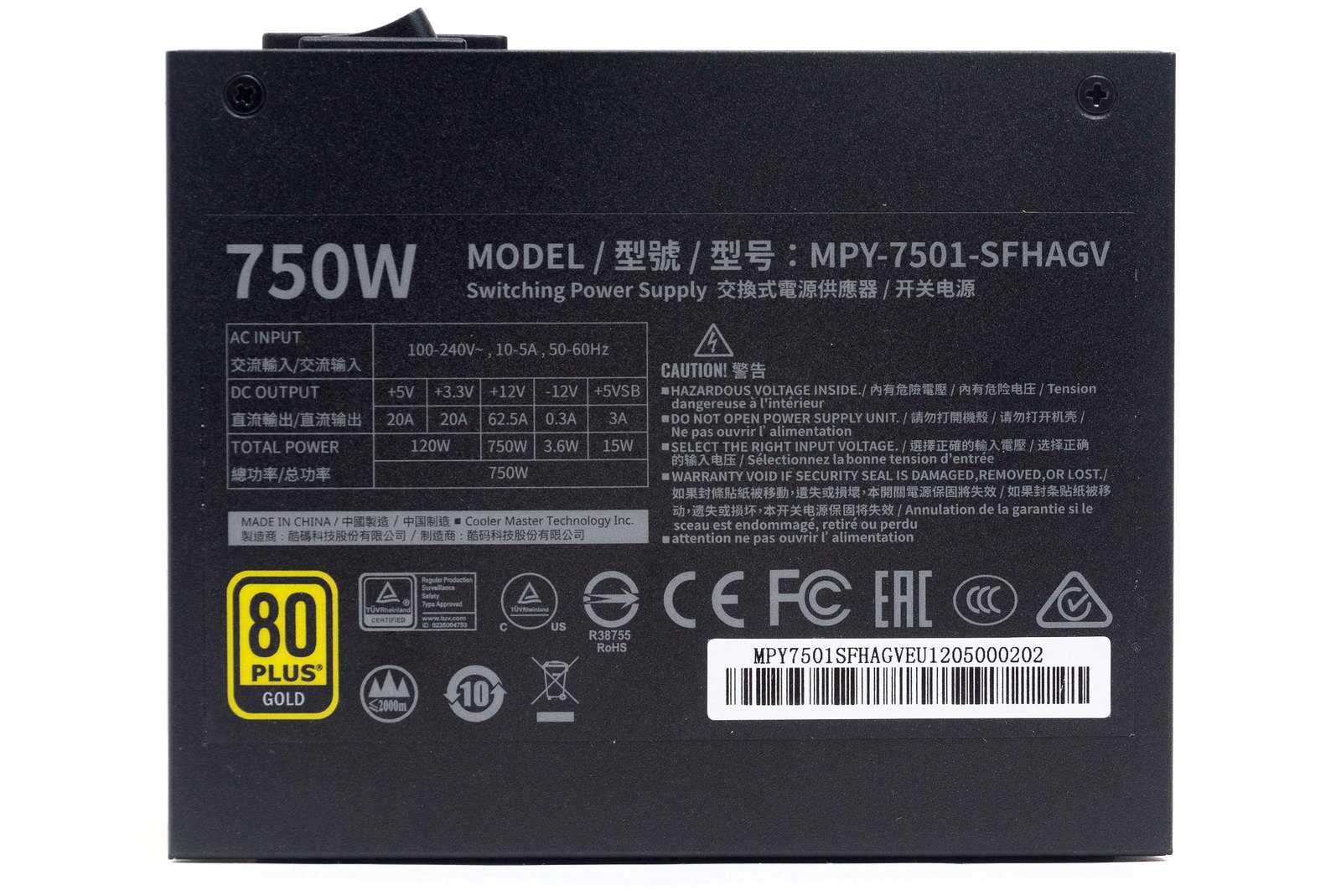

На верхней панели находится наклейка с нагрузочными характеристиками.

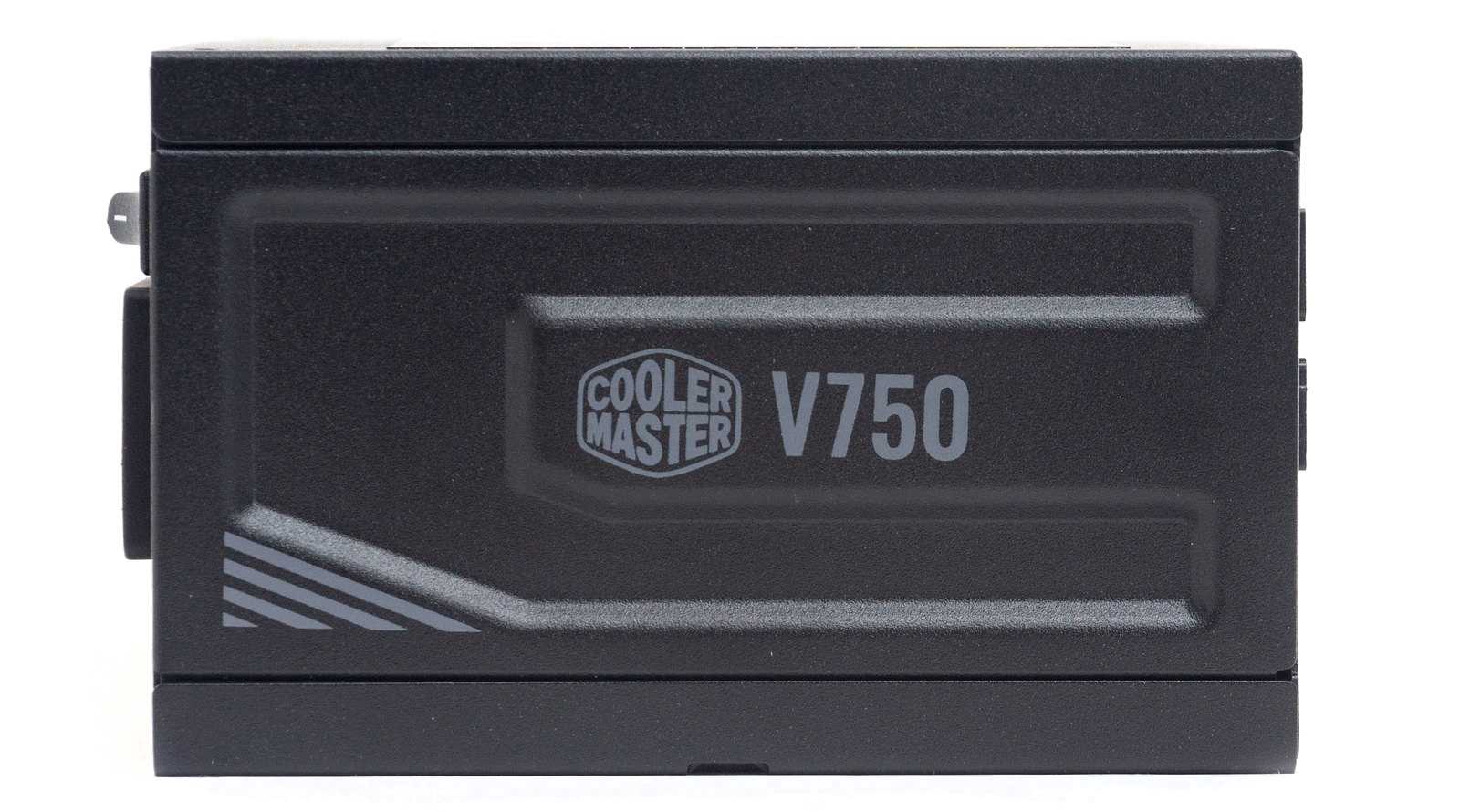

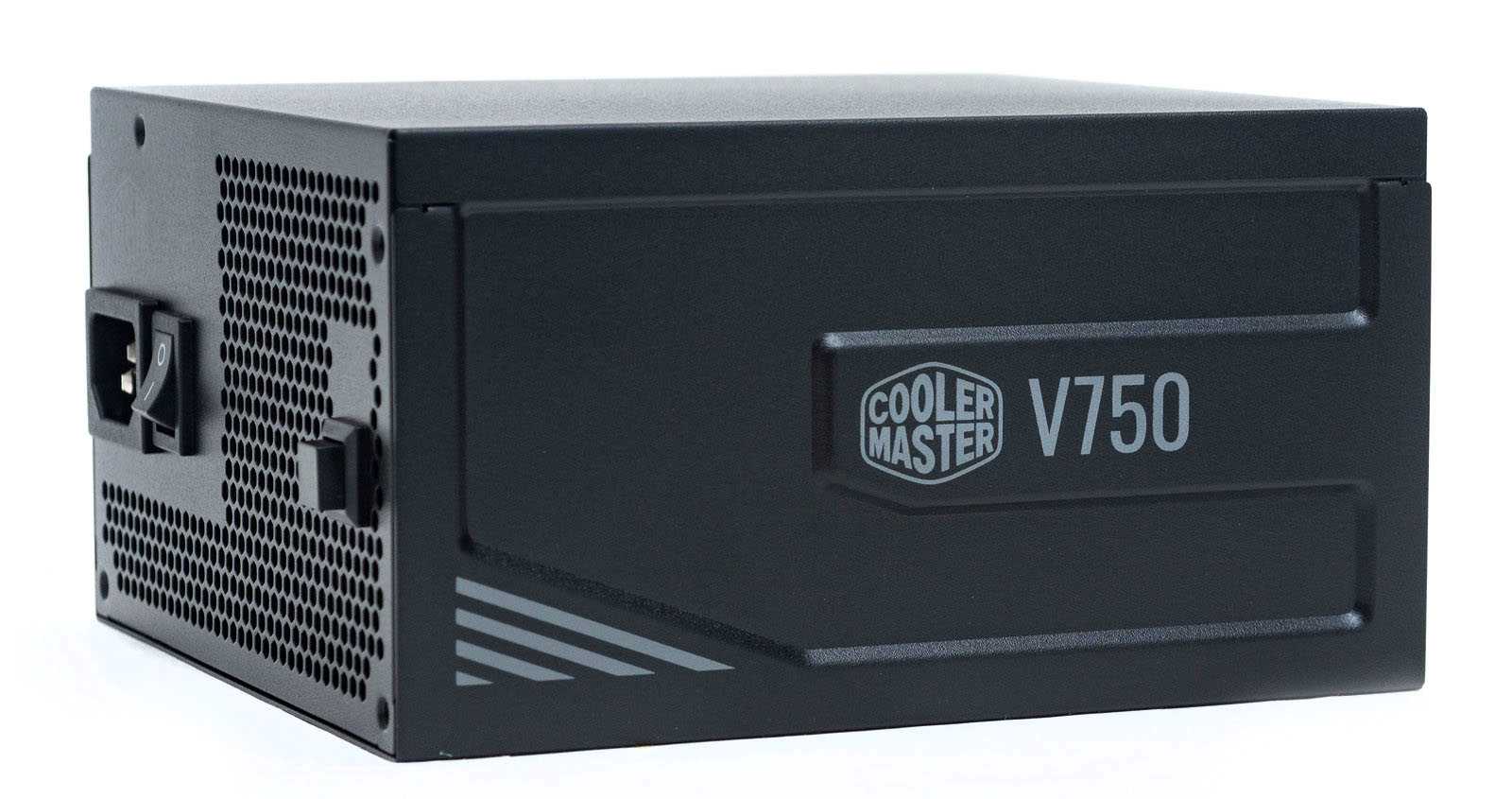

На боковых гранях имеется углубленная штамповка в виде буквы «С» и надпись V750.
На тыльной панели в два горизонтальных ряда размещаются разъемы для модульных кабелей. Все разъемы подписаны. PCI-E и CPU универсальные, взаимозаменяемые.
Внешний вид устройства
Благодаря скруглённым торцам и нестандартной форме решетки, блок питания выглядит стильно и необычно. Хочу отметить полное отсутствие какого-либо пластика на корпусе, все элементы выполнены из металла. Габариты источника питания составляют 86x150x180 мм, что гарантирует совместимость устройства с любыми сборками. Некоторые конкурирующие модели обладают большим размером и в их случае это вносит некоторые ограничения при установке в небольшие корпуса.
На верхней части корпуса расположена таблица с максимальными нагрузочными характеристиками. По линии основного потребления +12В устройство способно «отдать» до 1200 Вт, что является очень хорошим показателем и можно смело утверждать, что данного блока хватит на любую высокопроизводительную конфигурацию с высоким потреблением. При этом следует учитывать, что суммарная отдаваемая мощность блока может быть снята либо по всем каналам в соответствии с рекомендациями производителя (т.е. не превышая нагрузку на каждый из каналов), либо только по линии +12В, но при этом остальные каналы сильно нагружать нельзя.
Одним из преимуществ рассматриваемой модели является полностью модульная система подключения проводов, что в купе с плоской оплеткой кабелей призвано максимально упростить кабель менеджмент. Несмотря на плотную компоновку разъемов передней панели подключение или отключение кабелей не вызывает проблем. Это стало возможным благодаря тому, что места для фиксаторов находятся с разных сторон. А вот на задней стенке все выполнено по классическому принципу, здесь расположен тумблер включения/выключения и разъем для кабеля питания. Для вентиляции предусмотрена соответствующая перфорация.
Гарантийный срок составляет 84 месяца и это весьма солидный плюс в копилку TPG-1200F-P. Однако, повреждение заводской пломбы лишает гарантии, поэтому без надобности вскрывать блок крайне противопоказано.
Особо отмечу плоскую оплётку проводов, которая пригодится при аккуратной сборке и укладке проводов за стенкой корпуса. Кабеля немного жестковаты, но это совсем не мешает. Длина всех проводов варьируется от 58 до 66 см, что позволит подключить дополнительное питание для процессора без применения удлинителей.
За активную часть системы охлаждения отвечает один 140 мм вентилятор промаркированный как D14BH-12. Эта модель производства Yate Loon способна достигать скорости вращения до 2800 об/мин, при этом уровень шума приближается к 48.5 дБ. Если при малых нагрузках к вентилятору претензий не возникает, то при существенных нагрузках он становится довольно назойливым.
Тестирование
Для оценки параметров блока питания были построены стандартные характеристики. Напряжения и токи измерялись с помощью мультиметра MY-62. Тест проводился с полностью активной постоянной нагрузкой, чего в общем случае вполне достаточно. Так как предел измерений тестера не позволяет измерять токи более 10А, то применялся метод разделенной нагрузки и все значения токов свыше 10А являются расчетными.
Благодаря отдельным DC-DС преобразователям нагрузочные характеристики практически линейны. Все отклонения напряжений питания находятся в допустимых пределах. Зависимость КПД блока питания от мощности, отдаваемой в нагрузку имеет ярко выраженный пик, что является нормой для импульсных источников питания. Также необходимо отметить, что схемотехника блока не классическая. Силовая часть построена по резонансной мостовой схеме, что повышает устойчивость блока питания к короткому замыканию. Кроме того, наличие управляемого выпрямителя позволяет снизить потери во вторичной цепи.
Заключение
У компании Cooler Master получилось создать отличный, качественный и конкурентоспособный продукт. Новая версия линейки V Gold идеальное решение для сборки игрового ПК, особенно с учетом имеющихся моделей в белом исполнении.
Классический дизайн без модной подсветки — это скорее даже плюс. Качественно исполненная современная схемотехника на надежных комплектующих позволяет производителю дать гарантию в 10 лет.
При всем этом цена остается на приемлемом уровне по сравнению с более именитыми брендами, выпускающими блоки питания.
Высокая эффективность и стабильные напряжения, способность работать под нагрузкой, превышающей номинальное значение, очень тихая система охлаждения, хороший набор кабелей и коннекторов – все эти плюсы и отсутствие явных минусов позволяют нам рекомендовать V750 Gold – V2 к покупке.
Плюсы:
- Отличная стабильность напряжений;
- Высокая эффективность;
- Качественное исполнение;
- Модульные плоские кабели;
- Тихая полупассивная система охлаждения;
- Приемлемая стоимость;
- Гарантия 10 лет.
Может не понравиться:
Отсутствие RGB-подсветки.
Минусы отсутствуют.
