Обзор и тестирование блока питания zalman zm-850ebt

Производители блоков питания

Одни из лучших блоков питания производит компания SeaSonic, но действительно стоящие модели у них стоят слишком дорого, а более дешевые уступают аналогам от других брендов по соотношению цена/мощность.

Тоже касается бренда Corsair – дорогие БП у них качественные и тихие, а дешевые в точности наоборот (начинка слабовата, вентиляторы не лучшего качества).

Довольно высоким качеством зарекомендовали себя блоки питания немецкого бренда be queit!, сейчас цена на них сравнительно доступная. Они отличные во всех отношениях, если есть возможность – берите не раздумывая.

Такой некогда популярный производитель как Cooler Master сейчас не пользуется спросом, в ассортименте осталось мало стоящих моделей. Его место занял бренд для энтузиастов Zalman, где можно найти интересные решения как среднем, так и нижнем ценовом диапазоне. Но самые бюджетные их модели имеют довольно слабую начинку.

Очень давно на рынке известна компания FSP, которая производит блоки питания под разными брендами по ОЕМ-лицензии, а также под своими собственными брендами FSP и Qdion. Но дешевые FSP часто имеют короткие провода и мало разъемов, а хорошие стоят слишком дорого. Пожалуй, это самый переоцененный бренд на рынке, сейчас не представляющий из себя ничего интересного. Что же касается бюджетных Qdion, то мы рекомендуем обходить их стороной – это очень слабые и ненадежные БП больше для дешевых офисных ПК. Лучше уж взять самый бюджетный HIPER.

Примерно на одном уровне с последними и по мнению многих худшими являются блоки питания AeroCool бюджетной серии VX, они чаще всех горят, унося с собой другие комплектующие. Исключение составляет несправедливо недооцененная серия KCAS, качество которых пожалуй лучшее за свою цену.

В плотную к ним подбирается хорошо зарекомендовавший себя производитель кулеров DeepCool

Если вы не хотите переплачивать за дорогой бренд, но при этом получить качественный блок питания, обратите внимание на эту торговую марку. Они просты снаружи, но добротно сделаны внутри

Из тех брендов, которые известны в более узких кругах, можно отметить очень качественные и дорогие Enermax, Fractal Design, Lepa, но в рознице их не так уж и много, да и мало находится желающих столько переплачивать. А вот БП известного немецкого бренда Cougar мы не можем порекомендовать, уж слишком много на них нареканий в плане надежности и шумности.

Алгоритм выбора блока питания

Пришла пора подвести итоги всего материала и составить простой, но эффективный алгоритм по подбору БП под игровой компьютер. Можете использовать его как памятку, добавив эту страницу в закладки своего браузера.

Определяем форм-фактор (скорее всего ATX);
Выбираем не берем!);
Проверяем, чтобы на блоке питания был 24-штырьковый разъем для материнской платы;
Определяем оптимальную мощность (обычно 600-700 Вт);
Обязательно проверяем мощность по линии 12 Вольт;
Проверяем размер вентилятора (желательно брать от 120 мм);
Смотрим, сколько денег в кошельке, и выбираем класс 80 PLUS (Bronze, Silver, Gold — лучшее соотношение цены к качеству);
Не забываем про PFC (разница небольшая, но пассивное все же лучше);
На всякий случай смотрим компоновку проводов и разъемов.

Как узнать, какой у меня компьютер (процессор, видеокарта, оперативная память)? Инструкция для новичков
Какую видеокарту купить в конце 2021 — начале 2021 года — подбираем карточку под любой кошелек

На что обратить внимание при выборе блока питания для компьютера

Выбирая блок питания, очень легко ошибиться — их много, а характеристики моделей не на слуху. Новичок, задавшийся целью поменять БП в своём системном блоке, будет поставлен в тупик разнообразием в ценах и характеристиках

Лучшим вариантом будет обратить внимание на отдельные характеристики, а затем отобрать устройства с наилучшим соотношением этих параметров, приемлемой ценой и высокой надёжностью

Выбираем блок питания правильно

Форм-фактор

Проще говоря, это внешний вид и параметры габаритов устройства, которые позволяют установить его в стандартный системный блок. Рядовой пользователь вряд ли столкнётся с каким-либо иным форматом, кроме ATX. Правда, менее распространённые системные блоки форматов microATX или иные требуют особого форм-фактора вроде SFX, TFX или Flex, поэтому обладателю мало распространённых типов нужно уточнить спецификацию своего корпуса.

При этом любой ATX может быть установлен как вверху, так и внизу системного блока, в зависимости от конфигурации последнего.

Мощность

Для обычного юзера эта характеристика — самая показательная. Мысль идёт по пути «чем мощнее — тем лучше». Однако на практике это верно далеко не всегда. Например, явным перерасходом средств будет покупка целого комплекта мощных БП для офисных машин, которые никогда не потребуют больше 300 — 350 Вт, да и то в пиковой загрузке. Вообще компьютеры без дискретной видеокарты потребляют не слишком много, даже при наличии мощного процессора.

Средний уровень домашнего компьютера — когда к просмотру интернета и виде в хорошем качестве добавляется периодическая игра в игры на средних настройках, уже потребует около 500 Вт выходной мощности. При этом нужно отдавать себе отчёт в том, что бюджетные БП обычно имеют просадку по вольтажу при работе под нагрузкой, то есть в реальности будут выдавать на несколько десятых вольта и десятков ватт меньше, чем номинально указано на упаковке.

Геймерские машины характеризуются высоким энергопотреблением. Помимо основных комплектующих электричество потребляет мощная воздушная, а иногда и водяная система охлаждения. Здесь лучше остановиться на значениях в 750 — 1200 Вт.

Наличие разъёмов и длина проводов

Из блока питания выходит целый пучок разноцветных (в более дорогих вариантах в монохромной оплётке) кабелей,которые оканчиваются стандартными разъёмами. Средний блок питания обязательно должен иметь подключения к материнской плате, процессору, паре видеокарт, жёстким дискам, а также другим платам и аксессуарам, набор которых зависит от конкретного системного блока.

Стандартные разъёмы блока питания
ATX	24 pin	Материнская плата
CPU	4 + 4 pin	Процессор
PCI-E	6 + 2 pin	Видеокарта, звуковая карта
SATA	15 pin	Жёсткий диск
IDE (Molex)	4 pin	Вентиляторы, старые дисководы и жёсткие диски
Floppy	4 pin	Дисковод для дискет, встречаются всё реже

Принципы работы блоков питания и их основные узлы — ITC

Вентилятор

Часто его называют кулером на английский манер. В большинстве БП ставится вентилятор диаметром 120 мм. Он обеспечивает нужный уровень охлаждения микросхем и импульсных модулей или трансформаторов, обдувая их воздухом, всасываемым извне. В компактных адаптерах начального уровня применяют 80-мм кулеры. Иногда их приходится ставить два, чтобы достичь нужных параметров. В мощных блоках питания ставят один вентилятор от 135 до 140 мм. Вторым важным показателем является уровень производимого шума. Обычно чем больше крыльчатка, тем медленнее работает электромотор, понижая громкость при эксплуатации.

КПД

Этот параметр обозначает, насколько эффективно устройство расходует потребляемую энергию, а какой процент уходит просто на разогрев. Некоторые производители добровольно проходят процедуру сертификации, которая имеет название 80+. Уровни разнятся от нулевого до премиального Titanium, впрочем, Bronze — это уже хорошо.

Уровни сертификации 80 plus
Bronze	Свидетельствует о том, что КПД по крайней мере не меньше 80 %
Silver	Средние по стоимости БП с нормальным КПД
Gold	Хороший показатель ставится на игровые БП мощностью от 500 Вт
Platinum	Отличный уровень, устройство греется минимально, высокое качество выходного напряжения
Titanium	Максимальный ранг, вентилятор включается в крайнем случае, для большинства задач хватает пассивного охлаждения

Внешний вид

Корпус выкрашен черной матовой краской, покраска явно неустойчива к механическим воздействиям. Внутри, как позже увидим, окраска не равномерная. Размер корпуса 140 × 150 × 86 мм. Он изготовлен из достаточно толстой стали и представляет из себя жесткую конструкцию. Вентилятор скрывается за штампованными отверстиями, минус такого решения, в отличии от гриль решетки, в том, что нельзя будет снять и почистить вентилятор, не разобрав корпус блока питания.

На передней стенке, кроме разъема подключения кабеля, есть кнопка выключения, и перфорированные вентиляционные отверстия в виде сот — очень модное решение, используемое на большинстве блоков питания.

На нижней поверхности размещена наклейка с информацией о характеристиках нагрузочной способности.

Все шесть кабелей в защитной оплетке. Они довольно мягкие, укладка будет удобна.

Не отсоединяемые кабеля крепятся к корпусу на стяжку, к сожалению, отсутствует пластиковая вставка в отверстии корпуса для защиты кабелей от перетирания о металл. Оплетка крепится к кабелям на стяжки, что должно предотвратить ее сползание.

Длина проводов вполне достаточна для их скрытой укладки в корпусах типоразмера full tower и более габаритных, с верхним расположением блока питания, и в стандартных корпусах с нижним расположением блока питания.

до основного разъема АТХ 20+4 пин — 50 см
до процессорного разъема 4+4 pin — 60 см
до первого разъема питания видеокарты PCI-E 6+2пин — 50 см, плюс до второго 6+2пин еще 15 см
до первого разъема SATA — 50 см, плюс 15 см до второго и еще 15 до третьего
еще один кабель, до первого разъема SATA – 50 см, до второго SATA — 15 см, далее идут два молекса через 15 см,
и последний кабель с одним SATA через 50 см, далее два молекса через 15 см, и еще 15 см до разъема питания FDD

Набор разъемов вполне достаточен, 6 SATA на разных шнурках может пригодится. А вот подключить два графических ускорителя без переходников не получится, хотя блок питания данной мощности не рассчитан для создания массива из двух видеокарт, но такая возможность заявлена на упаковке, и, как покажет нам тестирование, это вполне возможно.

Производители блоков питания

В плотную к ним подбирается хорошо зарекомендовавший себя производитель кулеров DeepCool

Сертификат 80 PLUS

Качественный блок питания обязательно должен иметь сертификат 80 PLUS. Эти сертификаты бывают разного уровня.

Certified, Standard – блоки питания начального класса
Bronze, Silver – блоки питания среднего класса
Gold – блоки питания высокого класса
Platinum, Titanium – топовые блоки питания

Чем выше уровень сертификата, тем выше качество стабилизации напряжения и другие параметры блока питания. Для офисного, мультимедийного или игрового компьютера среднего класса достаточно обычного сертификата. Для мощного игрового или профессионального компьютера желательно брать блок питания с бронзовым или серебряным сертификатом. Для компьютера с несколькими мощными видеокартами – с золотым или платиновым.

Упаковка и комплектация

Обычная картонная коробка, с цветной полиграфией, плотный глянцевый картон. Указан сертификат 80 Plus Bronze, три года гарантии, соответствие стандарту энергопотребления ErP 2013 Lot6 EU и поддержка систем со сдвоенными графическими видеокартами.

Упаковка очень информативна. Здесь присутствуют и техническая информация, и технологические подробности с фотографиями внутренних компонентов. К сожалению нигде не перечислены разъемы и количество кабелей, а также их длина. А это порой важный критерий выбора блока питания.

На обратной стороне краткая информация о продукте на нескольких языках, в том числе и на русском. В общем, по коробке можно узнать о БП даже больше, чем на сайте производителя.

Коробка заклеена стикером — это гарантия, что до вас ее никто не вскрывал.

Упакован блок питания в пупырчатый полиэтилен, кабеля плотно уложены, при транспортировке ничего не болтается.

В комплекте присутствуют, кроме самого блока питания с несъемными кабелями, традиционный сетевой кабель, крепежные болты и черные стяжки. Краткая инструкция с техническими характеристиками и с описанием длины и количества кабелей, именно этой информации не хватает на коробке. Весь необходимый минимум для монтажа в корпус и укладки кабелей присутствует.

ТОП-3 лучших игровых блоков питания

Deepcool DQ750 750W

Deepcool DQ750 750W — это идеальный блок питания для игровой системы. Он сертифицирован по программе 80 Plus Gold благодаря очень высокому КПД, который равен 87–90 %. Высокий КПД позволяет блоку разгоняться до предельной производительности и при этом не разогреваться выше температуры 50 °C.

В этом устройству помогает 12 см вентилятор, который имеет регулируемую скорость. Также он оснащен гидродинамическим подшипником и импеллером специального строения. Эти элементы позволяют создать мощный поток воздуха и практически бесшумно охлаждать систему.

Избежать электромагнитных помех, которые могут ухудшить работу блока позволят встроенные одно- и двухуровневые фильтры.

А высококачественные компоненты, такие как активный компенсатор коэффициента мощности и вольтодобавочный компенсатор коэффициента мощности, позволят улучшить производительность блока питания.

На стабильность работы устройства значительно повлияла единая мощная +12В линия с функцией стабилизации.

Технические характеристики:

форм-фактор — АТХ;
сертификат энергоэффективности — 80 PLUS Gold;
охлаждение — вентилятор (140 мм).

Плюсы

большое количество коннекторов;

тихая работа;

простое подключение.

Минусы

при сильной нагрузке корпус нагревается.

Thermaltake Нева 750W

Блок питания Thermaltake Нева 750W выпускается в премиум линейке «Русское Золото», которая собрала в своих устройствах все современные технологии и высококачественные материалы. Благодаря этому блок питания отличается максимально эффективной работой и долгим сроком эксплуатации.

Эффективность модели соответствует стандарту 80 PLUS GOLD благодаря очень высокому КПД (более 90%). Единая 12В линия позволяет блоку питания максимально эффективно работать на ПК любой конфигурации (даже самой новой).

Для долгой и надежной эксплуатации блока питания производитель предусмотрел в его конструкции японский конденсатор с низким удельным сопротивлением и тихий вентилятор.

Второй компонент оснащен интеллектуальным управлением оборотами лопастей, что позволяет регулировать вращение в зависимости от нагрузки и степени нагрева устройства. Это дало возможность значительно уменьшить шум блока питания во время работы.

Плоские кабели имеют модульную конструкцию, которая позволяет снимать ненужные провода. А те, которые активно используются можно аккуратно сложить, не затрудняя воздухообмен внутри корпуса.

Технические характеристики:

форм-фактор — АТХ;
сертификат энергоэффективности — 80 PLUS Gold;
охлаждение — вентилятор (140 мм).

Плюсы

тихая работа;

стабильная мощность;

большое количество разъемов.

Минусы

невозможно убрать лишние провода.

be quiet! Pure Power 11 CM 700W

Блок питания Pure Power 11 CM 700W от компании be quiet! позволяет собрать мощную игровую систему с несколькими видеокартами или систему для создания мультимедийного контента. Эффективность работы до 92% обеспечивает большую мощность питания, при этом не затрачивая большое количество электроэнергии.

Стабильность напряжения обеспечат две 12В линии, а для поддержания работы двух видеокарт предусмотрены разъемы PCI express.

Ряд инновационных технологий, таких как DC-to-DC, Active Clamp и Synchronous Rectifier, позволят регулировать работу блока при тяжелых нагрузках для обеспечения безопасной работы процессоров и видеокарт.

За тихую работу блока питания отвечает вентилятор с оптимизированной системой потока воздуха, который регулирует свою скорость в зависимости от температурного режима внутри корпуса.

Кабеля блока питания оснащены оплеткой. Они имеют плоскую форму и съемную конструкцию, что позволяет аккуратно разместить используемые кабели в конструкции и убрать ненужные.

Технические характеристики:

форм-фактор — АТХ;
сертификат энергоэффективности — 80 PLUS Gold;
охлаждение — вентилятор (120 мм).

Плюсы

качественная сборка;

низкий уровень шума во время работы;

модульная конструкция.

Минусы

малое количество проводов в комплекте.

Мощность блока питания

Мощность – это основная характеристика блока питания. Мощность блока питания рассчитывается как сумма мощности всех компонентов компьютера + 30% (на пиковые нагрузки).

Для офисного компьютера вполне достаточно минимальной мощности блока питания 400 Ватт. Для мультимедийного компьютера (фильмы, простые игры) лучше взять блок питания на 500-550 Ватт, вдруг вы потом захотите поставить видеокарту. Для игрового компьютера с одной видеокартой желательно установить блок питания мощностью 600-650 Ватт. Для мощного игрового компьютера с несколькими видеокартами может потребоваться блок питания мощностью 750 Ватт и более.

5.1. Расчет мощности блока питания

Вы можете самостоятельно рассчитать мощность необходимого вам блока питания исходя из того сколько потребляет каждый элемент вашего компьютера.

Процессор 25-220 Ватт (уточняйте на сайте продавца или производителя)
Видеокарта 50-300 Ватт (уточняйте на сайте продавца или производителя)
Материнская плата начального класса 50 Ватт, среднего класса 75 Ватт, высокого класса 100 Ватт
Жесткий диск 12 Ватт
SSD-диск 5 Ватт
DVD-привод 35 Ватт
Модуль памяти 3 Ватт
Вентилятор 6 Ватт

Не забудьте добавить к сумме мощностей всех компонентов 30%, это обезопасит вас от неприятных ситуаций.

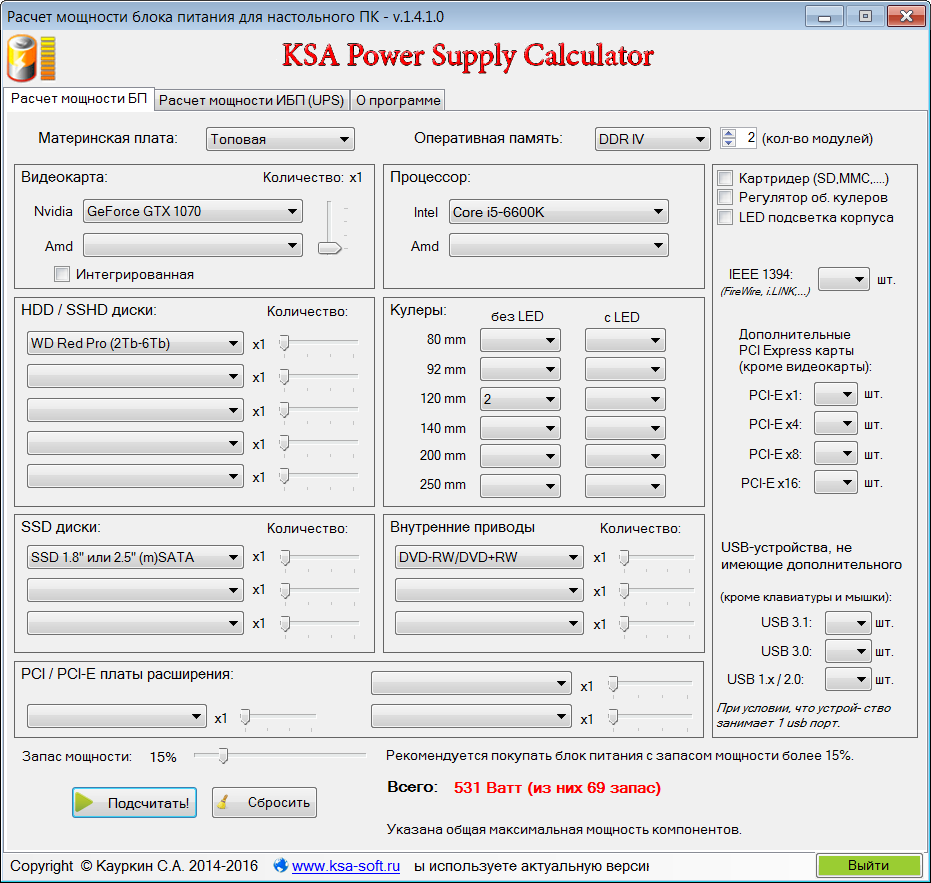

5.2. Программа для расчета мощности блока питания

Для более удобного расчета мощности блока питания существует прекрасная программа «Power Supply Calculator». Она также позволяет рассчитать необходимую мощность источника бесперебойного питания (ИБП или UPS).

Программа работает на всех версиях Windows с установленным «Microsoft .NET Framework» версии 3.5 или выше, который обычно уже установлен у большинства пользователей. Скачать программу «Power Supply Calculator» и если понадобится «Microsoft .NET Framework» вы можете в конце статьи в разделе «Ссылки».

ТОП-3 лучших блоков питания на 750 Вт

Deepcool DQ750ST 750W

Блок питания Deepcool DQ750ST 750W идеально подойдет для сборки игровой системы. Высокий КПД (87–90 %) позволяет блоку разгоняться до предельной производительности и при этом не разогреваться выше температуры 50 °C. В этом устройству помогает 12 см вентилятор, который имеет регулируемую скорость.

Также он оснащен гидродинамическим подшипником и импеллером специального строения. Эти элементы позволяют создать мощный поток воздуха и практически бесшумно охлаждать систему.

На стабильность работы устройства значительно повлияла единая мощная +12В линия с функцией стабилизации.

Улучшить производительность блока питания помог активный компенсатор коэффициента мощности и вольтодобавочный компенсатор коэффициента мощности.

Технические характеристики:

форм-фактор — АТХ;
сертификат энергоэффективности — 80 PLUS Gold;
охлаждение — вентилятор (120 мм).

Плюсы

качественные конденсаторы;

тихая работа;

мощность соответствует заявленной.

Минусы

короткие тугие провода.

Corsair CX750M 750M (CP-9020061)

Особенностью 750 Вт блока питания Corsair CX750M является наличие гибкой модульной кабельной системы, которая позволяет использовать только необходимые провода. Не используемые кабели можно убрать. Это позволит улучшить обтекание корпуса воздушным потоком и убрать нагромождение проводов. Все кабели оснащены матовой черной оплеткой.

Вентилятор большого диаметра оснащен терморегуляцией, которая обеспечивает низкий уровень шума при малых нагрузках.

А значительно понизить шум при сильных нагрузках позволит большой размер лопастей, за счет которых обеспечивается подача сильного потока воздуха даже при малых оборотах вентилятора.

Технические характеристики:

форм-фактор — АТХ;
сертификат энергоэффективности — 80 PLUS Bronze;
охлаждение — вентилятор (135 мм).

Плюсы

хорошая мощность;

низкий уровень шума;

качественная сборка.

Минусы

отсутствуют.

Chieftronic GPU-750FC 750W

Блок питания Chieftronic GPU-750FC из линейки PowerPlay имеет номинальную мощность 750 Вт и мощность на линии 12 В. Это позволяет устройству иметь высокий КПД, благодаря которому его можно использовать для сборки мощных игровых систем и рабочих станций. Кроме высокой производительности блок питания также имеет высокие показатели безопасности. Предотвратить перегрев оборудования позволяет вентилятор большого диаметра.

Кроме того, в блоке питания дополнительно предусмотрены системы защиты от перегрузки по мощности, току и напряжению, а также от короткого замыкания и пониженного напряжения.

Благодаря и формату ATX установка и укладка кабелей отличаются простотой и удобством.

Блок питания поставляется с набором кабелей. Они имеют полностью модульную конструкцию, которая позволяет легко устанавливать и укладывать кабеля, так как нужно пользователю.

Технические характеристики:

форм-фактор — АТХ;
сертификат энергоэффективности — 80 PLUS Gold;
охлаждение — вентилятор (140 мм).

Плюсы

удобный кабель менеджмент;

все необходимые провода в комплекте поставки;

тихая работа.

Минусы

попадаются модели с бракованным вентилятором.

Сертификат 80 PLUS

Качественный блок питания обязательно должен иметь сертификат 80 PLUS. Эти сертификаты бывают разного уровня.

Certified, Standard – блоки питания начального класса
Bronze, Silver – блоки питания среднего класса
Gold – блоки питания высокого класса
Platinum, Titanium – топовые блоки питания

Охлаждение

В блоке питания используется часто встречающийся вентилятор Yate Loon Electronics, модель D12SH-12, этот вентилятор основан на подшипнике скольжения и имеет максимальную скорость вращения 2200 об/мин при напряжении питания 12 вольт. Обеспечивает поток воздуха 88 CFM и шум 40 дБ при максимальной скорости. Разумеется, при работе в номинальном режиме его сложно назвать сверхтихим, как об этом пишется на упаковке. Но тут стоит учесть, что вентилятор имеет регулируемое напряжение питания в зависимости от температуры, которое обычно изменяется в пределах от 4 до 11,5 вольт. К плате подключен через 2-х контактный разъем.

Чуть больше трети вентилятора закрыто прозрачной целлулоидной пленкой, для правильного распределения потока воздуха в корпусе. При этом воздух нагнетается в заднюю часть корпуса, требующую лучшего охлаждения.

При небольшой нагрузке вентилятор практически не слышно. С ростом нагрузки повышается температура и скорость вращения вентилятора. При этом шум значительно усиливается, назвать его тихим нельзя, но при маленьких нагрузках его почти не слышно, а при больших, особенно когда играешь, на шум вентилятора уже не обращаешь внимания.
