Введение

Техническая литература, в том числе и хорошо известная разработчикам “Trilogy of Magnetics” , изданная компанией Würth Elektronik, а также спецификации типа Data Sheet на микросхемы управляющих контроллеров DC/DC-преобразователей, предоставляет разработчикам аппаратного обеспечения всевозможные полезные советы по проектированию. Но поскольку жизнь не стоит на месте, мы чаще всего вынуждены обращаться именно к спецификациям, а они, как правило, не могут создать полную картину. Кроме того, каждый изготовитель делает акцент на свой компонент, рекламируя его уникальные свойства, в чем нет ничего зазорного. В результате в большинстве случаев практически отсутствуют сравнительные измерения ЭМП для возможных вариантов решений, полученных не только на симуляторах, но и инструментальным путем в качестве доказательства эффективности принятых мер, обеспечивающих требования по ЭМС.

Почему этот вопрос настолько важен? Ответ прост: во‑первых, из-за роста использования электронного оборудования электромагнитная обстановка все время ухудшается, это общая проблема. Во‑вторых, именно импульсные DC/DC-преобразователи являются одним из факторов ее ухудшения. Дело в том, что данные устройства представляются наиболее экономичным решением в части формирования питания для остальных игроков на этом поле: они компактны, отличаются универсальностью и высокой эффективностью (КПД), а потому обычно не требуют охлаждения. Но их природа, а именно импульсное преобразование энергии, напрямую связана с генерацией ЭМП. И проблема усугубляется тем, что DC/DC-преобразователи становятся наиболее распространенными устройствами в составе электронного и электротехнического оборудования. Практически каждая печатная плата содержит не один, несколько DC/DC-преобразователей разной топологии, что связано с распространением весьма удобной для проектировщиков такого оборудования архитектуры распределенного питания и организации питания по технологии PoL (Point of Load), когда источник максимально приближен к своей нагрузке с питанием от общей промежуточной шины.

Для эффективного решения возникающих при этом проблем ЭМС разработчикам систем питания могут помочь только результаты сравнительных измерений на соответствие требованиям ЭМС вариантов однотипных DC/DC-преобразователей, выполненных на основе одних и тех же типов дискретных элементов с одним и тем же управляющим интегральным контроллером. Такой подход предоставляет специалистам уникальную возможность лучше понять проходящие в DC/DC-преобразователях процессы, влияющие на уровень генерируемых ими ЭМП, и углубить свои знания в данной области. В предлагаемой статье на основе теории и практики, а также инструментального анализа, на базе реальных прототипов DC/DC-преобразователей и комплексного подхода, затрагивающего схемотехнику и конструктивное исполнение, наглядно демонстрируется, что, как и почему влияет на уровень ЭМП. Как результат, вы, получив дополнительные знания по решению проблемы, сможете с пониманием нюансов происходящих процессов реализовать оптимальное с точки зрения ЭМП конечное решение преобразователя

И это важно для того, чтобы выполнить жесткие требования современных и будущих стандартов по ЭМС

Как сделать двухполярное питание из однополярного источника: трансформатор с одной вторичной обмоткой

Двухполярное питание из однополярного. Хотел бы в этой статье рассказать как я сделал двухполярное питания используя при этом однополярное. Не так давно я для собственных нужд собрал пару усилителей мощности на микросхеме TDA7294, далее для них нужно было подогнать импульсник с двухполярным питанием.

Электронные компоненты для импульсного блока питания у меня были заготовлены не полностью, а собранные усилители протестировать хотелось уже сейчас. Силового транса с двумя вторичками, да еще и с необходимым мне напряжение, в моем загашнике конечно не нашлось.

Но зато у меня хранились на всякий случай пара мощных трансов, каждый только с одной вторичной обмоткой, и причем на разные напряжения. Вообщето у меня была своя задумка как выйти из этого положения исходя из наличия имеющихся деталей. Поэтому поискав в Интернете дополнительную информацию я начал делать схему, с помощью которой можно было бы с одной вторичной обмотки снять напряжение имеющее две разные полярности.

Конечно в устройстве, которое способно обеспечить двухполярное питание из однополярного, ничего сложного нет, но я думаю для начинающих радиолюбителей он будет полезна:

Необходимые электронные компоненты:

ОБОЗНАЧЕНИЕ	ТИП	НОМИНАЛ	КОЛИЧЕСТВО	КОММЕНТАРИЙ
VDS1,VDS2	Выпрямительный диодный мост	Любой на нужное напряжение и ток	2	Распространенные KBU-610, KBU-810
C1,C5	Электролит	4700 мкФ 50В	2
C2,C6	Конденсатор неполярный	100 нФ	2	Пленка или керамика
C3,C4	Электролит	470 мкФ 100В	2

Предложенная в этой публикации схема электронного устройства для конвертирования двухполярного питания из однополярного работает только с переменным входным напряжением, входной постоянный ток для нее не приемлем. Принцип работы этого модуля заключается в том, чтобы получить от одной вторичной обмотки трансформатора переменное напряжение с двумя полярными значениями.

Диоды для выпрямителя выбирайте такие, чтобы выдерживали ток в 2,5 больше, чем максимальный ток потребления усилителя или любого другого устройства куда вы намерены его ставить. В моем распоряжении оказались плоские мостовые выпрямители KBL рассчитанные на ток 15А и напряжение 400V. Вот как на фото ниже:

Это конечно очень жирно, на этот усилитель ставить такие мощные мосты, но для проверки работоспособности аппарата пришлось ставить их. В дальнейшем я их конечно заменю, например, на 4 амперные RBA401У с напряжением 100v, такие мосты свободно обеспечат корректную работу усилителя. Вообщето сейчас выбор мостов большой, не только по электрическим параметрам, но и по типу корпуса.

В случае применения вами данного модуля на устройствах требующих напряжения питания больше 50v, тогда нужно будет установить электролиты C1 и C5 с напряжением соответствующему рабочему напряжению устройства, ну разумеется с запасом. Если у вас не под рукой емкостей с номиналом, который указан на схеме, то можно поставить четыре кондера по 2200µF, соединив параллельно по два в каждое плечо.

В качестве силового источника питания я использовал тороидальный трансформатор, имеющий только одну выходную обмотку с напряжением 30v и потребляемой мощностью мощностью немного больше 55V·A. В итоге, на концах выходной цепи выпрямителя получилось ±43v постоянного напряжения.

Во время тестирования усилителя я его нагрузил по полной, и мощность в нагрузке составила, где то 38W при падении напряжения 24v на максимальной мощности. Но в таком слишком большом падение, ясное дело, виноват маломощный трансформатор. Электронные компоненты установленные на печатной плате были абсолютно холодными.

Снимаем двухполярное питание с одной вторичной обмотки

В заключение хочу сказать, что такое устройство отлично работает, никаких нареканий к нему нет.

Файл печатной платы в формате .lay: Скачать Dvuhpolyarka

Что же выбрать? Преимущества и недостатки линейных и импульсных блоков питания.

На сегодняшний день импульсные блоки питания используются повсеместно, и они активно вытесняют с рынка менее удобные линейные агрегаты. Теме не менее, только в работе можно оценить сильные и слабые стороны импульсных и трансформаторных блоков питания.

К достоинствам импульсных агрегатов нужно отнести:
• Высокий коэффициент стабилизации;
• Высокий коэффициент полезного действия;
• Более широкий диапазон входных напряжений;
• Более высокая мощность по сравнению с линейными устройствами.
• Отсутствие чувствительности к качеству электропитания и частоте входного напряжения;
• Небольшие габариты и достойная транспортабельность;
• Доступная цена.

К явным недостаткам импульсных источников питания стоит отнести:
• Наличие импульсных помех;
• Сложность схем, что негативно сказывается на надежности;
• Ремонт далеко не всегда удается произвести своими руками.

Трансформаторные блоки питания также имеют ряд плюсов, среди которых:
• Простота и надежность конструкции;
• Высокая ремонтопригодность и дешевизна запчастей;
• Отсутствие радиопомех;

Как вы понимаете, у трансформаторных блоков питания есть и недостатки, среди которых:
• Большой вес и габариты, что часто делает транспортировку очень неудобной;
• Обратная зависимость между КПД и стабильностью выходного напряжения;
• Металлоемкость конструкции.

Лабораторные блоки питания на сегодняшний день представлены огромным ассортиментом агрегатов. Спросом пользуются и импульсные, и трансформаторные блоки. Удачный выбор оборудования напрямую зависит от того, какие цели вы преследуете, приобретая блок питания

Если вы хотите всегда иметь под рукой надежный агрегат с отсутствием радиопомех, который редко ломается и легко поддается ремонту, тогда стоит обратить внимание на трансформаторные блоки питания. Если же для вас важна мощность и коэффициент полезного действия, тогда вам стоит подробнее изучить импульсные устройства.

Наиболее мощные лабораторный блоки питания представлены импульсными моделями:

Лабораторный блок питания (источник питания) MAISHENG MP3060D (30В, 60А)	1800 Вт
Лабораторный блок питания (источник питания) MAISHENG MP6030D (60В, 30А)	1800 Вт
Лабораторный блок питания (источник питания) MAISHENG MP5050D (50В, 50А)	2500 Вт
Лабораторный блок питания (источник питания) MAISHENG MP5060D (50В, 60А)	3000 Вт
Лабораторный блок питания MAISHENG MP40010D (400 В, 10 А)	4000 Вт
Лабораторный блок питания MAISHENG MP15030D (150 В, 30 А)	4500 Вт
Лабораторный источник питания MAISHENG MP30150D (30 В, 150 А)	4500 Вт
Лабораторный источник питания MAISHENG MP6080D (60 В, 80 А)	4800 Вт
Регулируемый источник питания MAISHENG MP50100D (50 В, 100 А)	5000 Вт

Защита от переполюсовки

Для защиты компонентов электронного оборудования, подключенного к аккумуляторной шине, от отрицательного напряжения необходима защитная схема от переполюсовки, то есть защита от подачи напряжения обратной полярности, которая может быть вызвана, например, неправильным подключением внешнего источника питания для запуска автомобиля. В автомобильных системах используется множество подходов к предотвращению этого крайне негативного явления — от плавких предохранителей, диодов Шоттки до полевых транзисторов с p-каналом (PFET) и n-канальных полевых транзисторов (NFET). Примеры таких решений показаны на рис. 6.

Рис. 6. Методы защиты от переполюсовки:
а) диод Шоттки;
б) ключ на базе PFET;
в) «умный» диод

В случае относительно низких токов нагрузки оптимальное решение для защиты от напряжения обратной полярности — это обычный диод Шоттки. PFET могут работать с более высокими токами, но для их управления обычно требуется резистор подтяжки на землю и ограничительный стабилитрон, и на них рассеивается дополнительная мощность. Кроме того, PFET, по сравнению с NFET, имеют недостаточно низкое сопротивление канала в открытом состоянии R_{DS_(on)} и обычно более дороги. Решение в виде «умного» диода сочетает в себе лучшие характеристики n-канального МОП-транзистора с простотой подключения, характерной для обычных диодов.

Повышающе-понижающая ступень DC/DC-преобразования

Повышающе-понижающие DC/DC-преобразователи должны обеспечивать одноступенчатое преобразование для входных напряжений от шины аккумуляторной батареи в широком диапазоне (рис. 3) и гарантировать при этом стабильное напряжение на выходе. Для такого преобразования используется несколько топологий . Пример на рис. 4в показывает использование микросхемы контроллера повышающе-понижающего DC/DC-преобразователя LM5175 с четырьмя ключами. Это вызвано тем, что, благодаря своей архитектуре, он отличается более высокой эффективностью (КПД) и широкими возможностями по управлению питанием.

DC/DC-преобразователь, выполненный на базе контроллера LM5175, отличается широким диапазоном входного напряжения V_IN и, благодаря возможности работы с четырьмя ключами, может как повышать, так и понижать входное напряжение. При этом он способен обеспечивать стабилизированное выходное напряжение даже в том случае, если его входное напряжение равно выходному. Упрощенная схема и временные диаграммы переключения ключей во всех режимах работы преобразователя показаны на рис. 5.

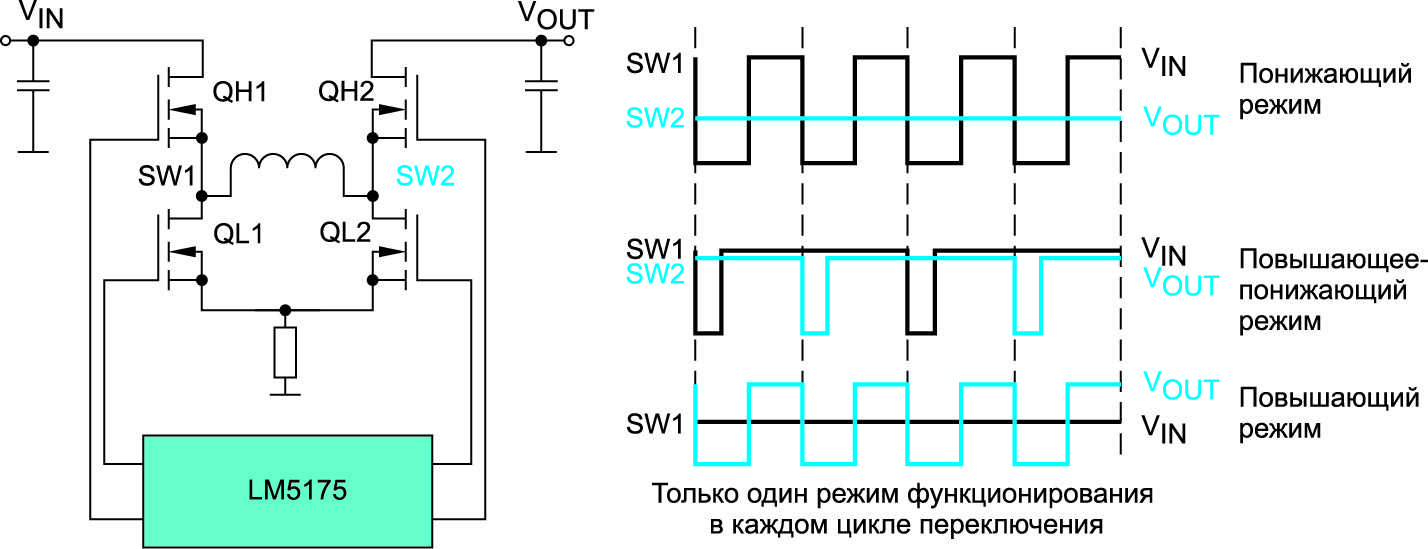

Рис. 5. Четырехключевой повышающе-понижающий DC/DC-преобразователь с широким диапазоном входного напряжения VIN

Когда входное напряжение выше заданного уровня выходного напряжения, рассматриваемый преобразователь работает в режиме понижения напряжения с выходным каскадом в проходном режиме. Когда входное напряжение ниже заданного уровня выходного напряжения, он работает в режиме повышения, в этом случае его входной каскад находится в режиме прямой проводимости. Когда же напряжение V_IN находится близко к выходному V_OUT, то для поддержания плавной или, как ее называют, бесшовной работы он чередует циклы повышения и понижения. Поскольку в режиме повышения или понижения напряжения используется только одно плечо в цикле, это позволяет избежать высоких потерь, характерных для чистого двухступенчатого преобразования.

В отличие от повышающего предварительного преобразователя, задача которого заключается только лишь в повышении уровня выходного напряжения, которое, в случае его понижения, не сможет уменьшить выходное напряжение ниже уровня V_IN, повышающе-понижающий преобразователь обеспечивает устойчивость как к просадкам, так и к резким броскам входного напряжения. Для автомобильных применений с выходным напряжением выше номинального диапазона (≥16 В) повышающий напряжение преобразователь обеспечивает низкий уровень пульсаций на входе и обеспечивает, кроме того, защиту от перегрузки и короткого замыкания, а также выполняет и ограничение пускового тока. Повышающий каскад преобразователя также избавляет от необходимости использования громоздких пассивных фильтров низких частот, необходимых для подавления наложенного переменного напряжения, которое может наводиться на шине 12-В аккумуляторной батареи как следствие выпрямления выходного напряжения переменного тока автомобильного генератора. Для стабилизированных выходных напряжений, лежащих ниже номинального напряжения аккумуляторной батареи (5 и 3,3 В), топология повышающе-понижающего преобразования обеспечивает одноступенчатое решение с более высокой эффективностью, чем архитектура из двух раздельных преобразователей — предварительного повышающего и основного понижающего. Тем не менее преимущество в размерах с использованием одноступенчатых повышающе-понижающих преобразователей нивелируется по причине того, что здесь, как правило, требуется больший по габаритам фильтр подавления электромагнитных помех.

Тем не менее для автомобильных систем именно повышающе-понижающий напряжение преобразователь, показанный на рис. 5, является оптимальным решением в качестве предварительного стабилизатора напряжения. Этот преобразователь сочетает преимущества первой ступени, где он может работать в качестве повышающего преобразователя, например для борьбы с просадками напряжения (для диапазона выходного напряжения 16–24 В, рис. 4в), и обеспечивать защиту в условиях холодного пуска двигателя. Этот преобразователь также включает в себя защиту от сброса нагрузки и защиту от перегрузки по току с одновременной защитой от короткого замыкания, обычно ассоци­ируемую с особенностями функционирования понижающих преобразователей. Кроме того, он обеспечивает полное отключение входа/выхода в режиме выключения без потребления остаточных токов.

Развязка

При использовании двух фильтрующих конденсаторов при двухполярном питании надо следить, чтобы две полуволны сигнала суммировались в одной точке, как показано на рисунке:

Часто применение одного конденсатора, включенного между плюсом и минусом питания, позволяет решить эту проблему. Этот метод хорошо работает с операционными усилителями типа 5532, и для усилителей мощности типа LM3886.

Когда питание драйверного каскада и выходного каскада подключено раздельными проводами, это может вызвать некоторую нестабильность усилителя на высоких частотах. Проблема решается подключением керамического конденсатора небольшой ёмкости между выводами питания микросхемы:

увеличение по клику

Если ёмкость байпасных (блокировочных) конденсаторов больше 100мкФ, их общий провод должен подключаться к «грязной» земле, так как большие зарядные токи могут создавать ощутимые помехи, если конденсаторы будут подключены к сигнальной земле.

Как устроен ШИМ контроллер

В стабилизированных и регулируемых источниках питания напряжение на выходе поддерживается методом широтно-импульсной модуляции (ШИМ). Суть метода в том, что первичная обмотка питается импульсами неизменной амплитуды и частоты. Для регулировки напряжения в зависимости от нагрузки или выбранного уровня изменяется ширина импульса. Трансформированные во вторичную обмотку импульсы затем выпрямляются и усредняются на выходном конденсаторе фильтра. Чем больше ширина импульса, тем выше усредненное напряжение. Если в результате увеличения тока нагрузки напряжение на выходе просело, ШИМ-контроллер сравнивает выходное напряжение с заданным и дает команду увеличить ширину импульсов. Если напряжение увеличилось, ширина импульсов уменьшается. Среднее напряжение также уменьшается.

Принцип регулирования выходного напряжения методом широтно-импульсной модуляции.

Культовой микросхемой для построения импульсных источников считается TL494. На ее примере можно разобрать принцип действия шим контроллера блока питания.

Распиновка TL494.

Назначение выводов микросхемы указано в таблице.

Назначение	Обозначение	Номер вывода	Номер вывода	Обозначение	Назначение
Прямой вход усилителя ошибки 1	IN1	1	16	IN2	Прямой вход усилителя ошибки 1
Инверсный вход усилителя ошибки 1	­IN1	2	15	IN2	Инверсный вход усилителя ошибки 1
Выход обратной связи	FB	3	14	Vref	Выход опорного напряжения
Управление временем задержки	DTC	4	13	ОТС	Выбор режима работы
Частотозадающий конденсатор	C	5	12	VCC	Напряжение питания
Частотозадающий резистор	R	6	11	С2	Коллектор 2-го транзистора
Общий провод	GND	7	10	E1	Эмиттер 1-го транзистора
Коллектор 1-го транзистора	C1	8	9	E2	Эмиттер 2 -го транзистора

На выводы 7 и 12 подается напряжение питания +7..40 вольт. На выходе микросхемы установлены два транзистора, которые можно использовать для управления внешними ключами. Коллекторы (выводы 8 и 11) и эмиттеры (10 и 9) выходных транзисторов никуда не подключены. Их можно включать по схеме с открытым коллектором или с открытым эмиттером. Микросхема оптимизирована для управления ключами на биполярных транзисторах, но с использованием немного усложненных схемотехнических решений можно переключать и полевые транзисторы.

Структурная схема TL494.

Частоту генератора задают элементы, подключаемые к выводам 5 и 6. Напряжением на выводе 4 ограничивают ширину выходного импульса. Это необходимо для исключения «перехлеста» открытия транзисторов чтобы избежать ситуации, когда оба ключа оказываются открыты. Через этот вывод также можно организовать мягкий пуск БП. Вывод 13 служит для перевода микросхемы в однотактный режим. Если его подключить к общему проводу, импульсы на выводах обоих ключей станут одинаковыми. На выводе 14 постоянно присутствует образцовое напряжение, равное +5 вольтам. Оно может быть использовано в любых схемотехнических целях.

Выводы 1 и 2 служат прямым и инверсным выводами усилителя ошибки. Если напряжение на выводе 1 превышает напряжение на 2 ноге, то ширина выходных импульсов будет уменьшаться пропорционально разнице на этих выводах. Если напряжение на 2 выводе выше, чем на 1, то на выходе импульсы будут отсутствовать. Также работает второй усилитель ошибки (выводы 16 и 15). Выходы обоих усилителей соединены по схеме ИЛИ и подключены к ноге 3. Первый усилитель обычно используют для регулирования напряжения, второй – для регулирования тока.

Схема ИИП на TL494.

В качестве примера можно рассмотреть схему лабораторного источника на данной микросхеме. Здесь применены практически все технические решения, описанные выше. Регулируемая обратная связь, выполненная на операционных усилителях OP1..OP4, позволяет настраивать уровень выходного напряжения и ограничивать ток. Для создания импульсного напряжения используется полумостовой инвертор на биполярных транзисторах, подключенных к микросхеме посредством драйвера.

Для наглядности рекомендуем серию тематических видеороликов.

Также при создании ИИП применяются и другие микросхемы-регуляторы ШИМ. Они могут отличаться от TL494 по функционалу и назначению выводов, но в них используются те же принципы. Разобраться в их работе не составит труда.

Питание схем с использованием трансформаторных БП

В трансформаторных блоках питания преобразуется напряжение питающей электросети – как правило, трансформатор уменьшает его до требуемой величины. Уменьшенное напряжение выпрямляется при помощи диодного моста, проходит через полупроводниковый стабилизатор (при необходимости) и нивелируется конденсаторным фильтром.

Стабилизаторы обычно используются линейные. Они дешевые и содержат в обвязке минимум компонентов, но имеют скромный КПД. Частично Uвх тратится на нагревание регулирующего транзистора. Поэтому трансформаторные БП не подходят для использования в переносной электронике.

Устройства средней сложности

Среднюю сложность изготовления имеют драйверы для светодиодов на 220В. Много времени может занять их настройка, требующая опыта по наладке. Такой драйвер извлечь можно из светодиодных ламп, прожекторов и светильников с неисправной светодиодной цепью. Большинство драйверов также возможно доработать, узнав модель ШИМ-контроллера преобразователя. Параметры на выходе обычно задаются одним или несколькими резисторами. В datasheet указывается уровень сопротивления, необходимый для получения нужного тока. Если установить регулируемый резистор, то на выходе количество Ампер будет настраиваемым (но без превышения указанной номинальной мощности).

Высокой популярностью на Китайских сайтах в 2016 году пользовался универсальный модуль XL4015. По своим характеристикам он подходит для подключения светодиодов с высокой мощностью (до 100 Ватт). Стандартный вариант корпуса данного модуля припаян к плате, выполняющей функции радиатора. Чтобы улучшить охлаждение XL4015, схема стабилизатора тока должна быть доработана с установкой радиатора на корпус устройства.

Многие пользователи просто ставят радиатор сверху, однако эффективность такой установки довольно низкая. Систему охлаждения лучше всего располагать внизу платы, напротив пайки микросхемы. Для оптимального качества ее можно отпаять и установить на полноценный радиатор, используя термопасту. Провода при этом потребуется удлинить. Дополнительное охлаждение можно установить и для диодов, что значительно повысит эффективность работы всей схемы.

Среди драйверов наиболее универсальным считается регулируемый драйвер. В цепи в данном случае устанавливается переменный резистор, который задает количество ампер на выходе. Эти характеристики обычно указываются в следующих документах:

• в спецификации на микросхему;
• в datasheet;
• в типовой схеме включения.

Без добавочного охлаждения микросхемы такие устройства выдерживают 1-3 А (в соответствии с моделью ШИМ-контроллера). Слабое место таких драйверов — нагрев диода и дросселя. Выше 3 А потребуется охлаждение мощного диода и ШИМ-контроллера. Дроссель при этом заменяют более подходящим либо перематывают толстым проводом.

TI controlSUITE

Микроконтроллеры TMS320C2000 широко используются в системах питания с ЦУ — от блоков питания телекоммуникационной аппаратуры до неизолированных DC/DC-преобразователей источников возобновляемой электроэнергии, таких как солнечные и ветровые электростанции и в гибридных электромобилях.

Микроконтроллеры C2000 оптимизированы для использования в управляющих системах реального времени, таких как цифровые источники питания, за счет интегрированного быстродействующего АЦП и расширенной технологии генерации ШИМ-сигналов совместно с высокопроизводительным 32-разрядным центральным процессором. ШИМ C2000 позволяет устанавливать параметры модуляции с точностью 150 пс и обладает гибкостью для поддержки любых топологий силовой ступени ИИВЭП. Для наиболее полного использования возможностей микроконтроллеров C2000 корпорация TI разработала пакет controlSUITE.

Бесплатное программное обеспечение для работы с аппаратными средствами микроконтроллеров реального времени C2000 controlSUITE представляет собой комплексный набор элементов программной инфраструктуры и программных средств, которые значительно сокращают время разработки программного обеспечения. Пакет controlSUITE включает все необходимые инструменты, начиная с библиотек драйверов для различных устройств и вспомогательных программных модулей и заканчивая полноценными типовыми примерами для сложных системных приложений, которые могут использоваться на всех этапах разработки и оценки программного обеспечения. В нем содержится большое количество документации, библиотек функций, примеров использования и готовых решений для микроконтроллеров на базе ядра C2000, которые постоянно обновляются (рис. 16).

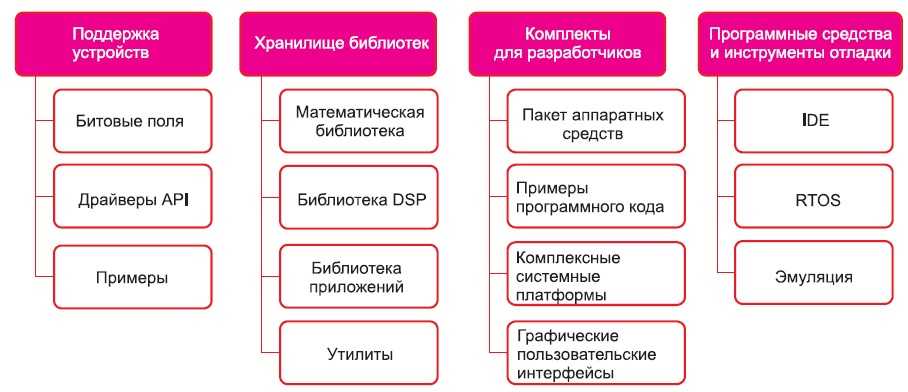

Рис. 16. Структура controlSUITE

Все проекты примеров можно одним кликом мышки открыть в интегрированной среде разработки Code Composer Studio v4.0 или 5.0 для компиляции и загрузки в целевую аппаратную платформу.

Характеристики:

● Входное напряжение / ток: DC 11-35V/10A (Max) ● Выходное напряжение / ток: DC 11-35V/10A (Max) ● Выходная мощность: 100W (Max, 150W кратковременно), если позволяет источник питания ● Может работать как источник питания для ноутбуков 65W — 90W ● При использовании 12V источника для питания 19V 3.42A ноутбука, температура модуля — около 45 С градусов ● Эффективность преобразования: 94% (вход 16V выход 19V 2.5A) ● Рабочая температура: от -40 до +85 градусов, если температура окружающей среды превышает 40 градусов, необходимо использование активного охлаждения ● Температура при полной нагрузке: 45 градусов Так же на странице товара имеется полезная информация о назначении элементов управления
