Спецификация
- P/N: TENERGY 850-XXXX;
- Модель: Abkoncore Tenergy 850W GOLD Modular;
- Максимальная выходная мощность: 850 Вт;
- Цвет корпуса: черный;
- Размеры (Ш/В/Д): 150 х 86 x 165 мм;
- Коррекция фактора мощности (PFC): активная (APFC);
- Входное напряжение: 100-240 В переменного тока с частотой 50/60 Гц;
- Входной ток: максимум 12 А;
- Система охлаждения: 135-мм вентилятор;
- Эффективность: 80 PLUS Gold;
- Среднее время безотказной работы: не указано;
- Защита: OVP, OPP, SCP, OCP, UVP, OTP;
- Срок гарантии: 10 лет.

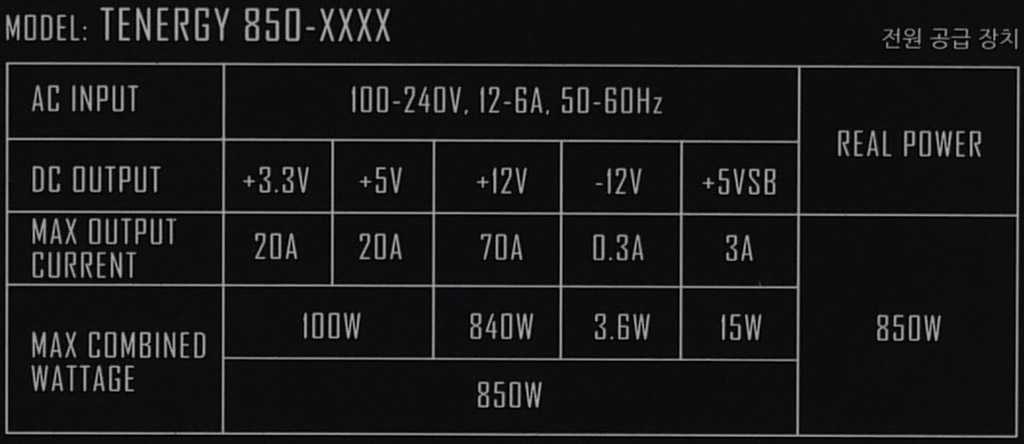

Нагрузочная таблица:
Блок питания рассчитан на эксплуатацию в сетях переменного тока с напряжением от 100 до 240 В, поэтому гарантирована стабильная работа устройства даже в электросетях старого жилого фонда и частного сектора, где напряжение зачастую ниже стандартных для РФ 230 В.
Tenergy 850W построен на современной платформе с упором на мощную выходную линию питания +12 В, по которой блок способен выдать до 840 Вт. Комбинированная нагрузка по остальным линиям приведена на изображении выше и соответствует потребностям типичного современного ПК игровой направленности или рабочей станции повышенной производительности.
Внешний вид

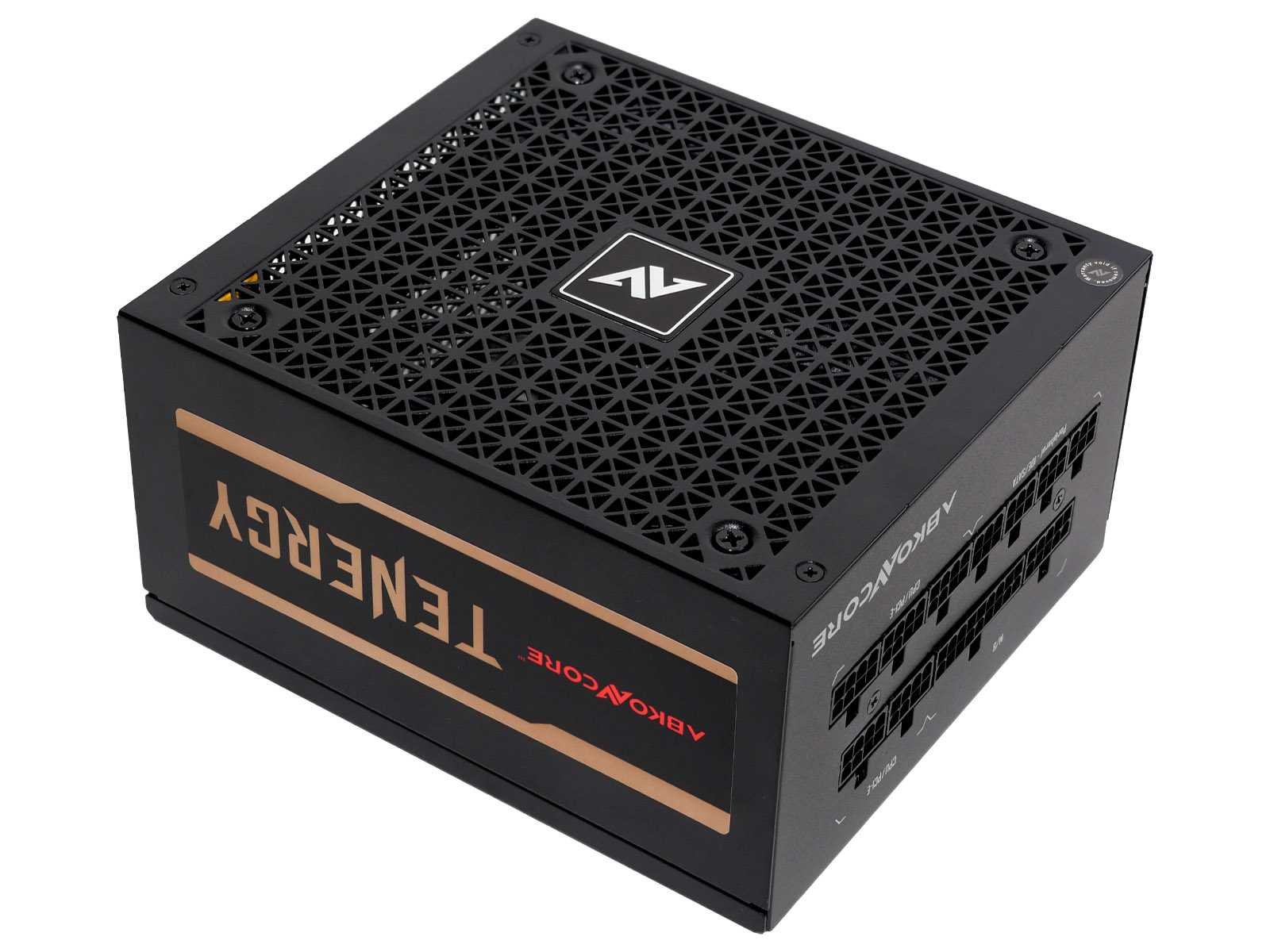

Габариты корпуса Abkoncore Tenergy 850W вписываются в требования стандарта ATX PS/2 — 150 x 86 x 165 мм. Хотя, забегая вперед, стоит отметить, что инженеры могли слегка уменьшить глубину, так как печатная плата внутри короче основания БП. Вероятнее всего, они не пошли на этот шаг, чтобы вместить вентилятор 135 мм и снизить уровень шума под нагрузкой. В любом случае блок питания вместится в большинство корпусов типа «средняя башня».

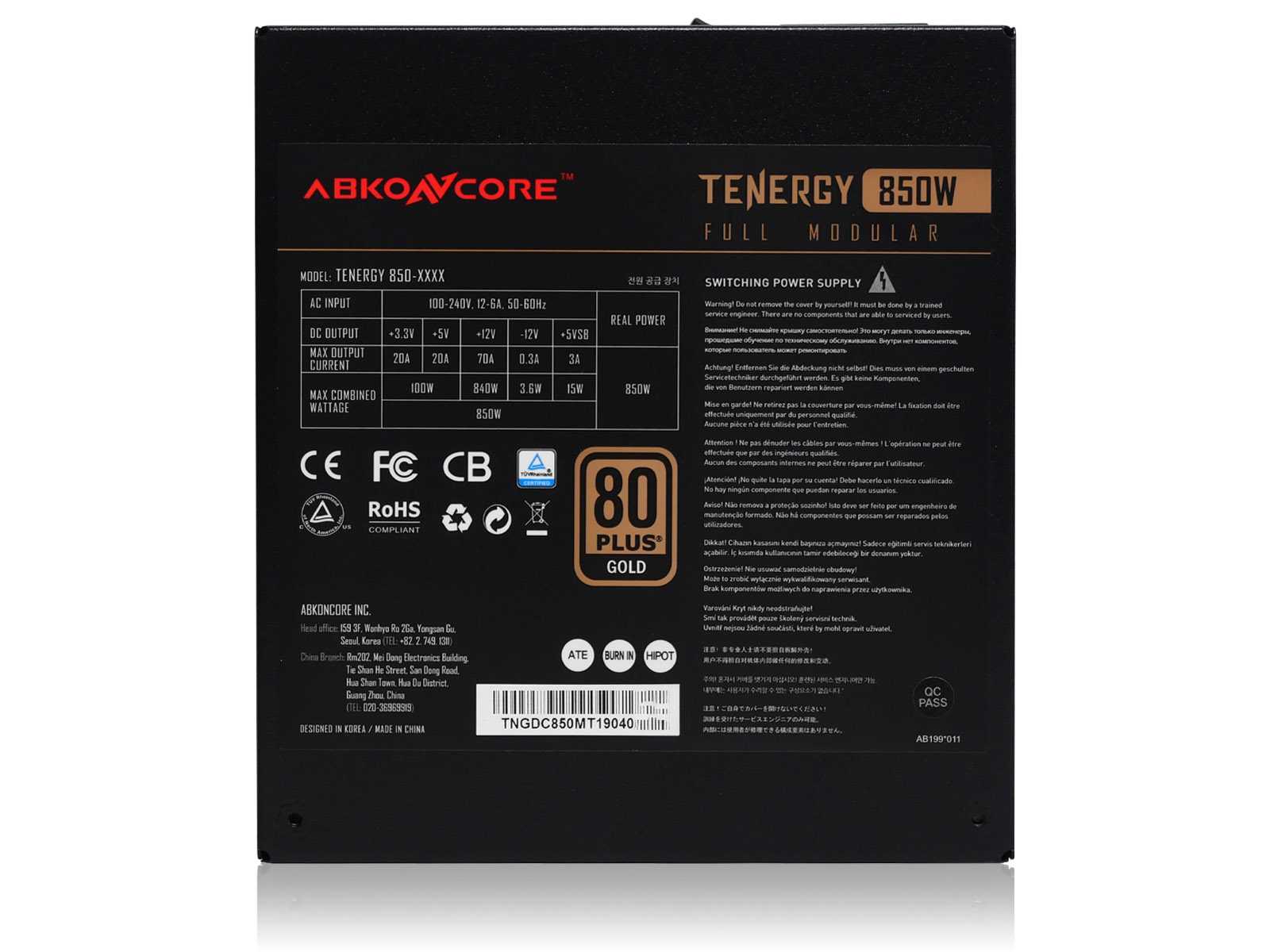

Корпус блока полностью металлический, собранный из двух классических «П»-образных половинок. Металл нетонкий. Качество окраски отличное. Да и в целом блок приятно увесистый — около 1,5 кг, что уже является потенциальным признаком качественного исполнения. На «верхней» части нанесена наклейка с нагрузочной таблицей и служебной информацией.

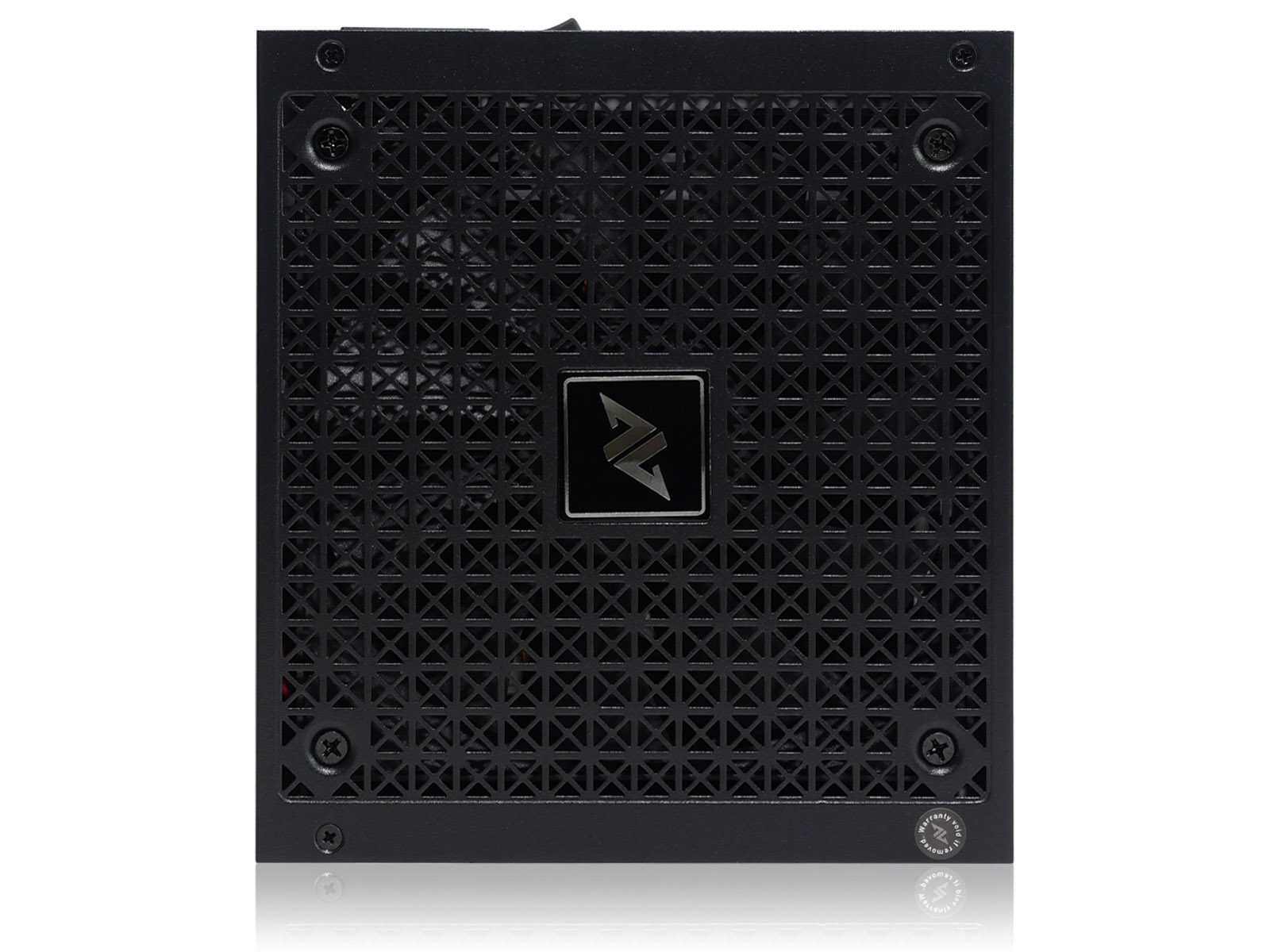

Решетка радиатора является частью корпуса и имеет необычную форму отверстий, задающую дизайн в целом.

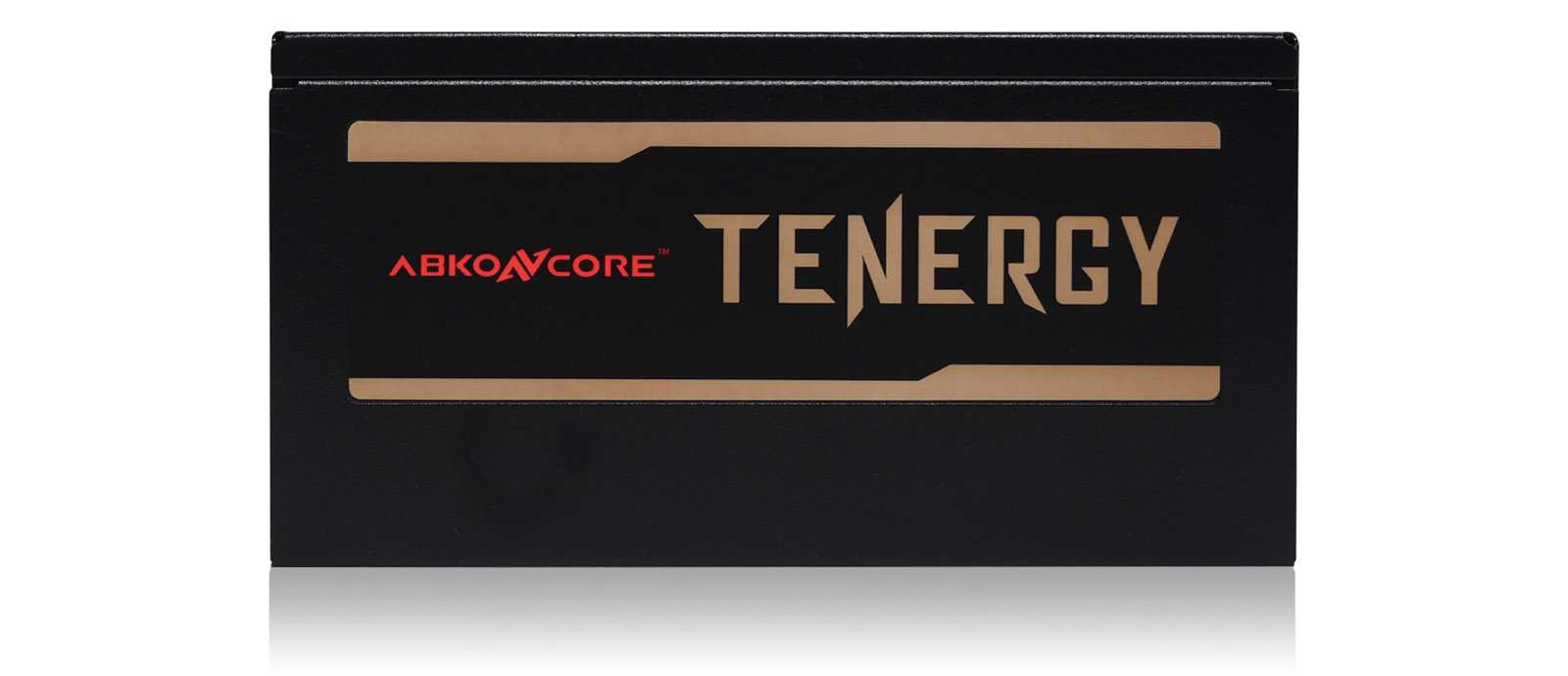

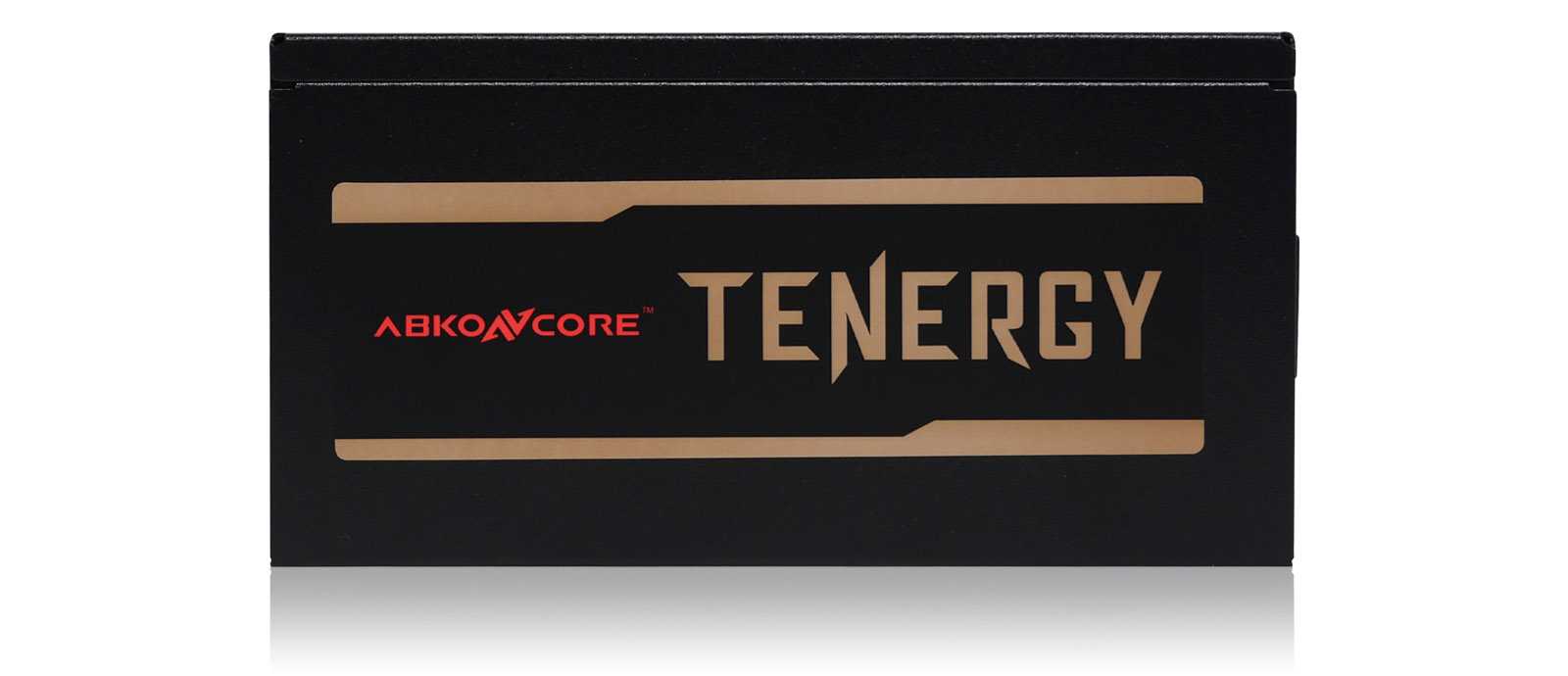

Странно, но боковые декоративные надписи приклеены с обеих сторон одинаково, обычно одну из них производители переворачивают, чтобы она не оказалась «вверх ногами» при установке БП вентилятором вверх.

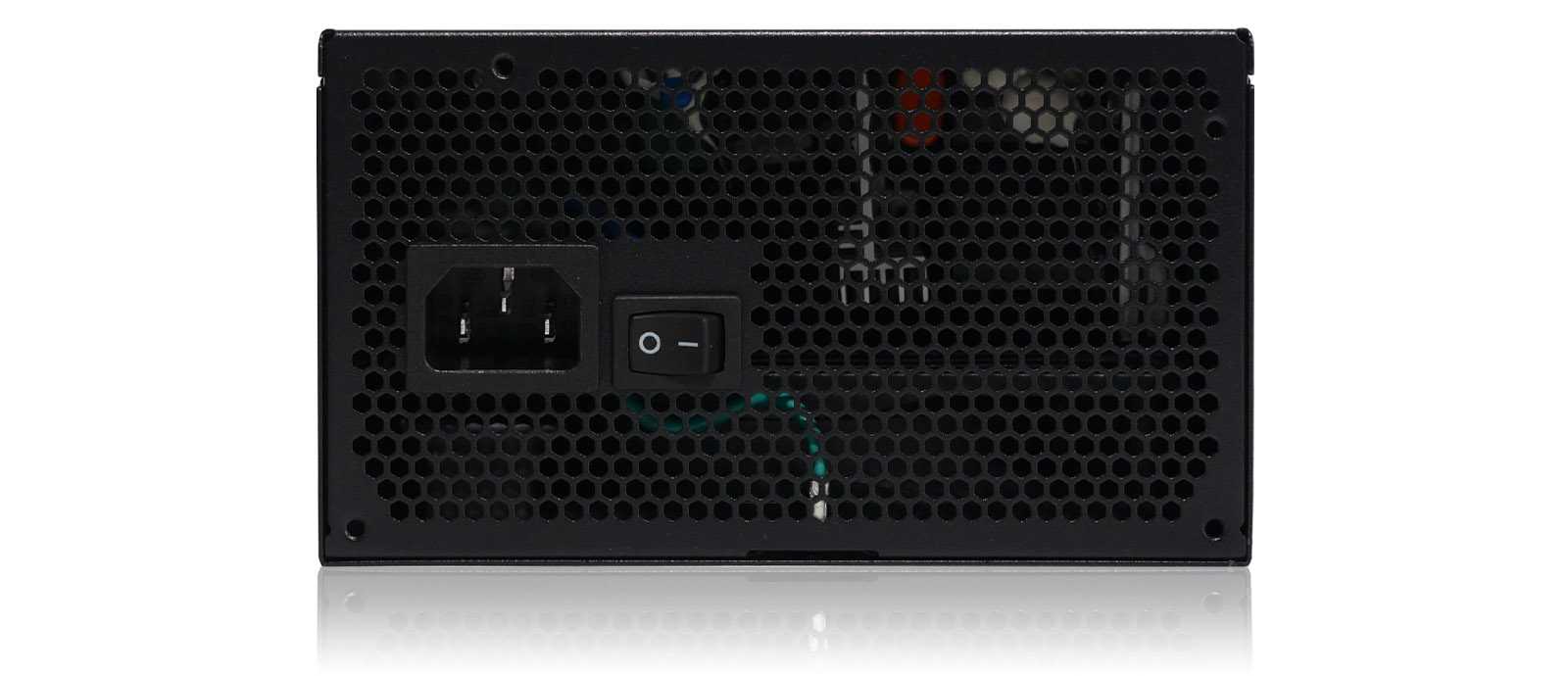

Размещение разъемов и кнопок на боковых гранях — типичное для подобных устройств. На задней стенке находится только входной разъём питания и тумблер включения.

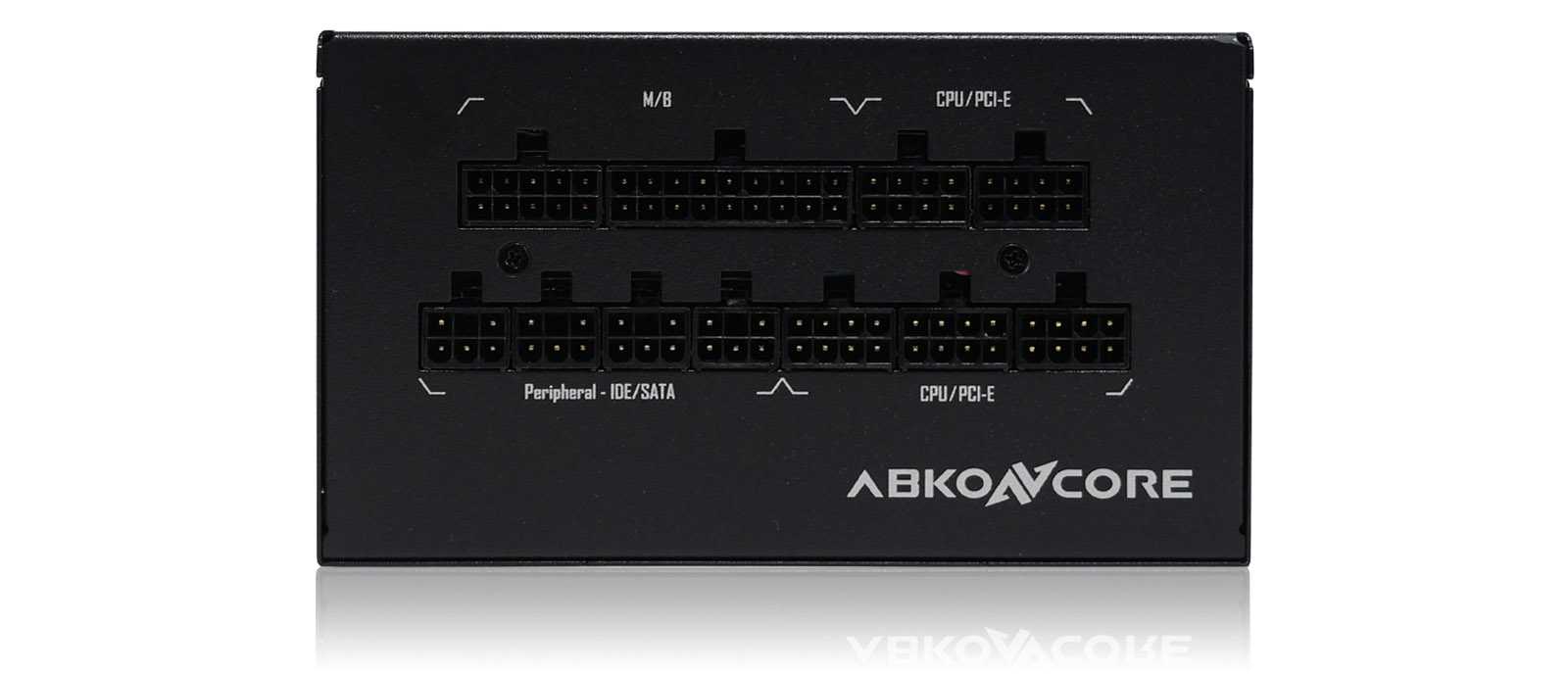

На противоположной грани — модульные разъёмы. Они подписаны и различаются формой, что исключает ошибки в подключении.
Тестирование
Проверка стабильности напряжений основных выходных линий питания проводилась на самодельном стенде с применением мощных сопротивлений в керамических корпусах, массива ламп накаливания (12 В, 50 Вт) и регулируемой электронной нагрузки китайского производства — SJAMING 150W. Замеры осуществлялись мультиметрами MASTECH MAS830L и ваттметром бытового класса Даджет Энергомер (MT-4014). Нагрузка выходных линий осуществлялась раздельно. Температура в помещении, где проводились тесты — 28 °C.
Источник дежурного питания хорошо стабилизирован и выдерживает заявленную в спецификации нагрузку до 15 Вт (ток — до 3 А) с отклонением напряжения +5VSB от номинала не более 2%
Это немаловажно в современном ПК, так как в выключенном состоянии и спящих режимах ПК становится всё больше потребителей, начиная от систем подсветки и заканчивая мелкой периферией.
Для линий +3,3 В и +5 В заявлены токи до 20 А и комбинированная нагрузка до 100 Вт. В ходе тестов напряжение +3,3 В выходило за пределы допустимого отклонения в 5% уже при нагрузке около 10-15 Вт, а линия +5 В проседала ниже 4,75 В, допустимых стандартом при нагрузке на неё около 40 Вт. Итого можно рекомендовать комбинированную нагрузку на эти две линии одновременно в пределах ~60 Вт, чего будет достаточно для большинства ПК домашнего и офисного позиционирования.
В современных ПК основная нагрузка ложится на линию +12 В. Для неё производитель заявляет допустимую нагрузку до 840 Вт и токи до 70 А. И с этими значениями Abkoncore Tenergy 850W Gold Modular справляется, стабилизируя напряжения в пределах допустимого отклонения в 5%.
Упаковка и комплектация
Картонная коробка с блоком питания имеет габариты 35 x 22,5 x 11,5 см, что типично для устройств сопоставимого класса. Присутствует заводская запайка в прозрачный полиэтилен. В оформлении используется фирменная черно-золотистая цветовая гамма, ещё не успевшая примелькаться на полках магазинов.
Мультиязычное оформление содержит краткое описание преимуществ устройства и на русском языке, но по большому счету перед покупкой наиболее полезной будет лишь табличка спецификации на одной из коротких боковых граней.
Внутренняя защита от повреждений во время транспортировки хорошая, блок питания покоится в плотном слое вспененной полиэтиленовой подложки. Все провода собраны в отдельную внутреннюю коробочку. В этом видится небольшой элемент экономии, так как обычно производители стараются блоки, имеющие «золотой» сертификат энергоэффективности, комплектовать небольшими сумочками для модульных кабелей.
Полный комплект выглядит следующим образом:
- Непосредственно сам блок питания;
- Пользовательская инструкция (в том числе с блоком на русском языке);
- Набор съемных кабелей;
- Пакет с нейлоновыми одноразовыми хомутами и крепежными винтами чёрного цвета;
- Стандартный провод длиной 1,1 метр для подключения к электросети с розеткой «европейского» типа.
