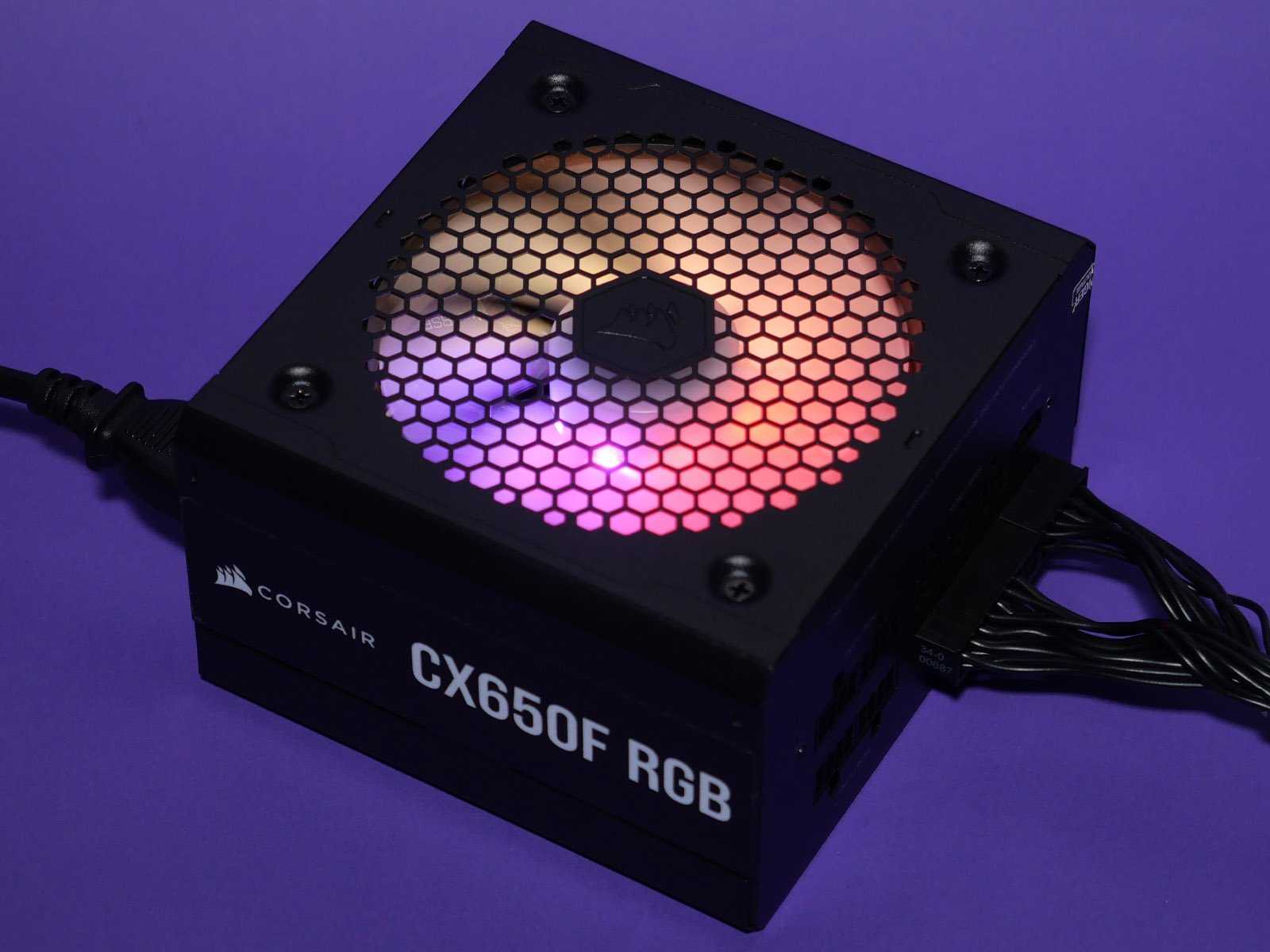

Внешний вид

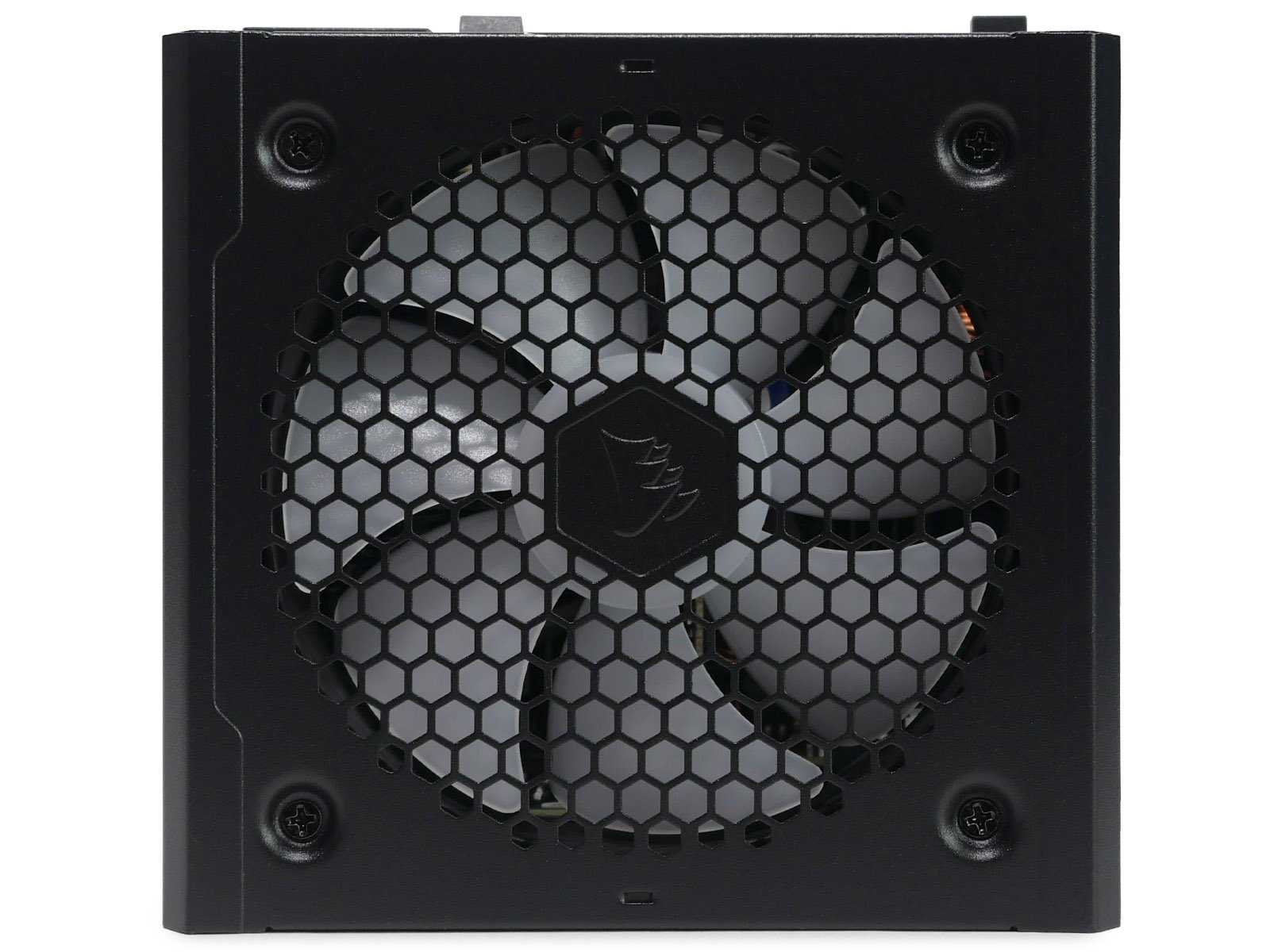

При всём соответствии ATX-стандартам с точки зрения габаритов и креплений блок питания имеет запоминающийся дизайн в Corsair-стиле: длинные грани скошены, решетка вентилятора выполнена методом перфорирования верхней крышки с рисунком в виде сот и выдавленным в металле логотипом Corsair в центре.
Корпус полностью металлический. Сборка, подгонка деталей и окраска — отличные. Размеры небольшие. Глубина всего 140 мм, что обеспечивает отличную совместимость с некрупными корпусами ПК. Вес блока питания — 1,4 кг.
Боковые стенки украшают наклейки с логотипом Corsair и названием модели блока питания. С одной стороны это сделано в зеркальном отражении, чтобы нормально читаться при установке в некоторых ПК вентилятором вверх.

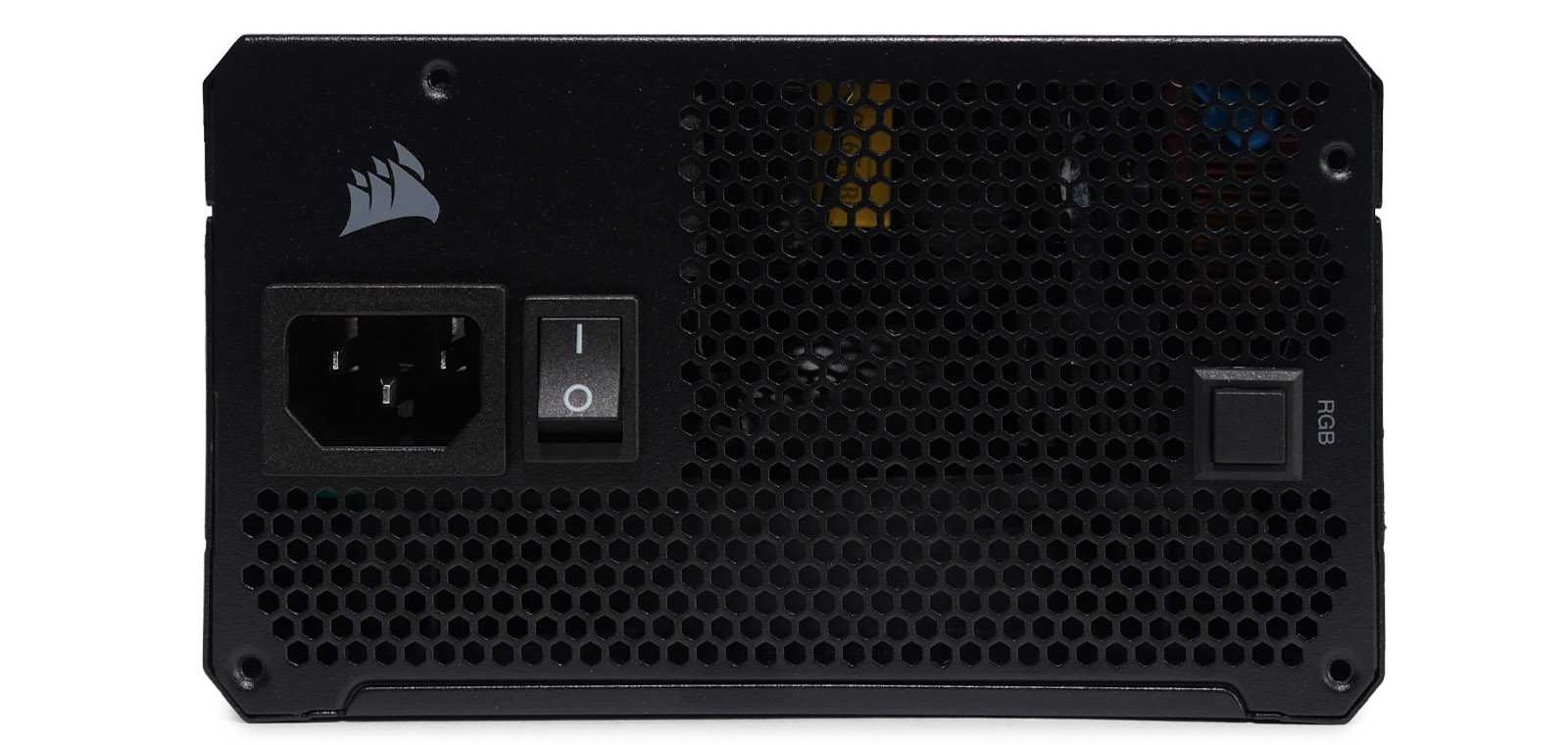

Задняя стенка практически полностью перфорирована с узором в виде сот. Из нестандартных элементов на ней — логотип Corsair, нанесенный белой краской рядом с разъёмом питания, и кнопка RGB для переключения режимов подсветки.
Технические характеристики
- Модель: RPS0119;
- Номинальная мощность: 750 Вт;
- Максимальная эффективность: 91%;
- Полученный сертификат: 80 PLUS Gold;
- Поддерживаемые стандарт: ATX 12V 2.52, EPS 12V 2.92;
- Диапазон рабочих напряжений: 100 – 240 В;
- Частота входного сигнала: 50 – 60 Гц;
- Входной ток: 10A;
- Выходы: 3,3В — 20 А, 5В – 20 А, 12В – 62,5 А;
- Выходная мощность линии: +3,3В и 5В, — 150 Вт;
- Выходная мощность линии: +12В, — 750 Вт;
- PFC: активный;
- Виды защиты: OPP, OCP, OTP, UVP, OVP, SCP;
- Диаметр используемого вентилятора: 140 мм;
- Тип подшипника: скольжения с винтовой нарезкой;
- Cреднее время наработки на отказ: 100 000 часов;
- Система кабелей: полностью модульная;
- Размеры: 160×150×86 мм;
- Гарантия производителя: 10 лет;
- Дополнительно: температура окружающей среды до 50℃;
- Рекомендованная стоимость: €110.
Нагрузочные характеристики:
Схемотехника
В отличии от преобладающего большинства блоков питания CX650F RGB опломбирован наклейкой не с гарантийной надписью, а с предупреждением об опасности поражения электрическим током. Но упрощать доступ к внутренностям Corsair не собирались. Четыре винта, скрепляющие половинки корпуса, спрятаны под боковыми наклейками. Добраться до них без потери товарного вида устройства непросто.

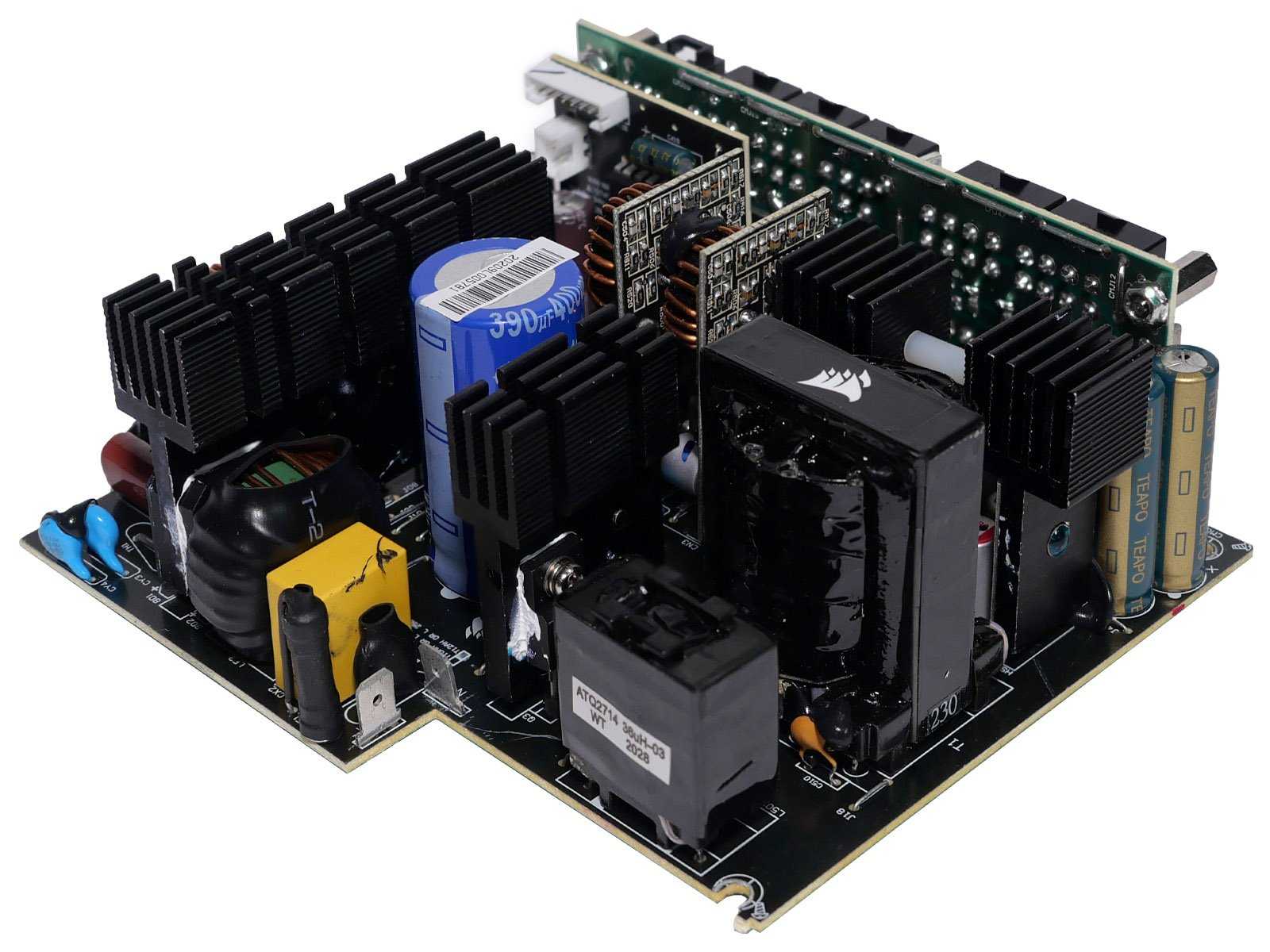

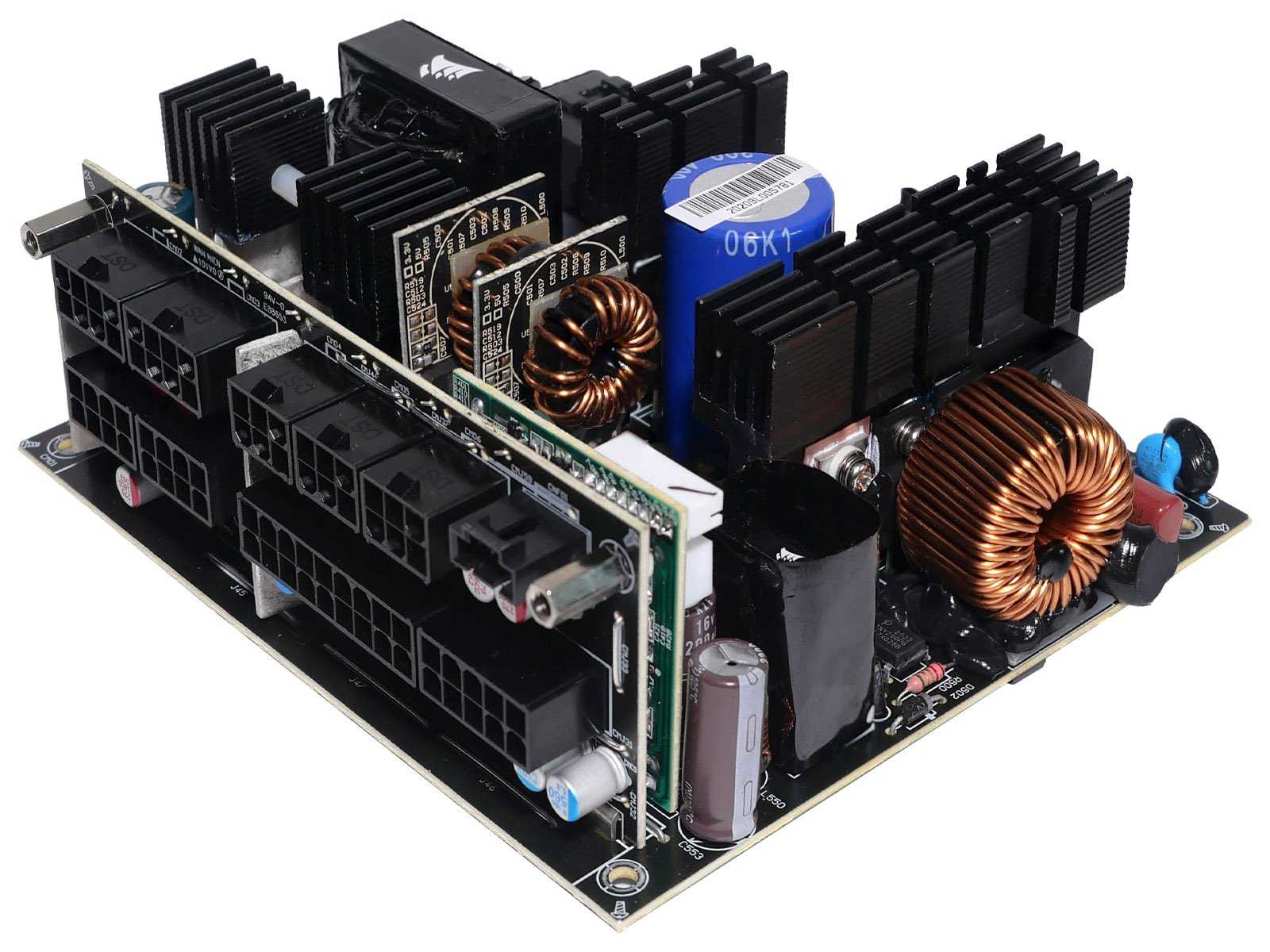

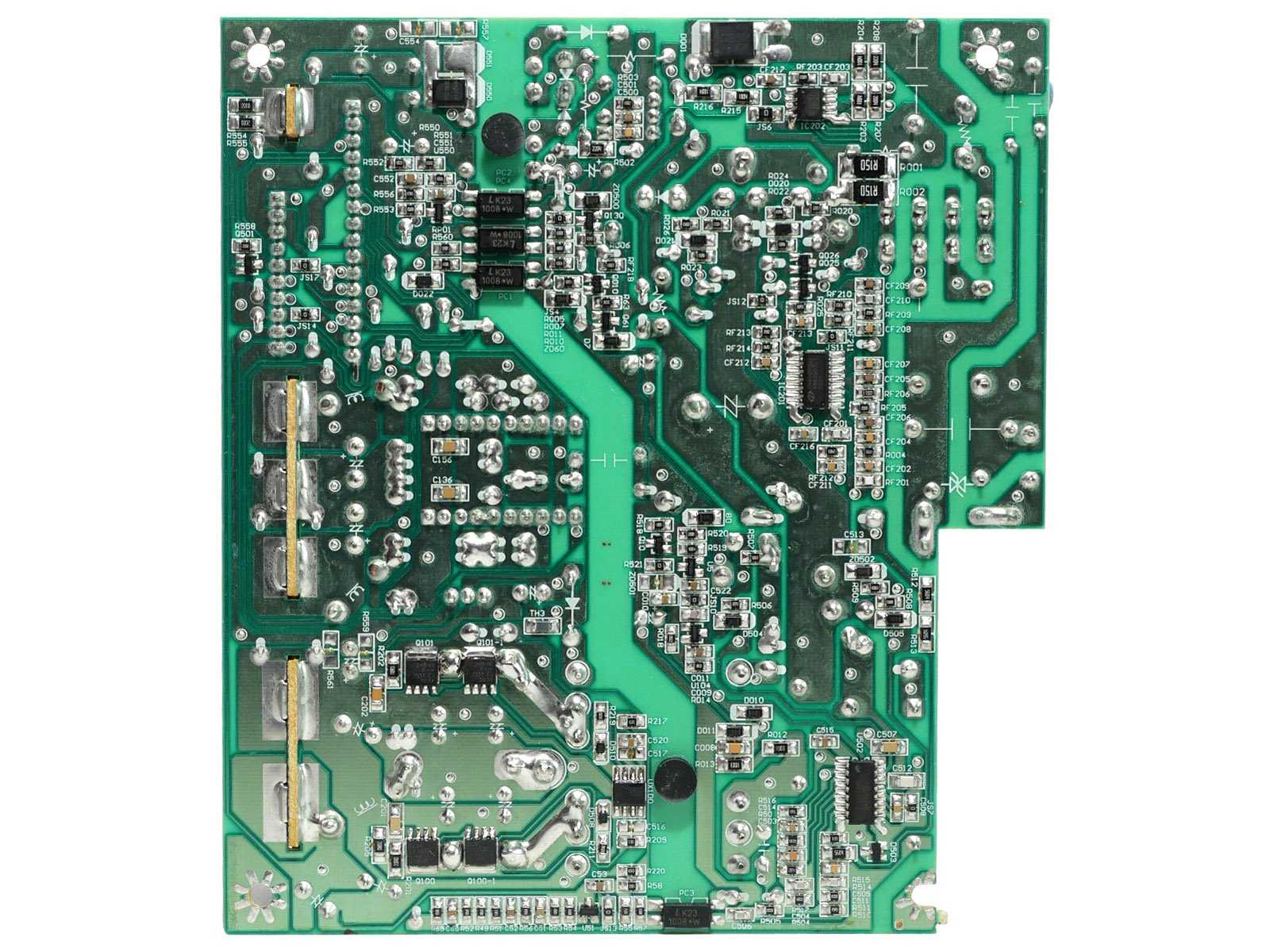

В качестве основы использована одна из OEM-платформ со схемой раздельной стабилизации напряжений, LLC и DC-DC преобразованием от HEC — одного из крупнейших разработчиков и производителей блоков питания для разных именитых брендов. Внутреннее исполнение аккуратное, с минимумом проводных соединений.
В блоке питания на входе установлен фильтр электромагнитных помех, состоящий из двух частей, соединённых проводами с клеммами. Одна представляет собой компактную печатную плату с X и Y-конденсаторами, дросселем и микросхемой CAP200DG в обвязке из резисторов для разряда конденсаторов после отключения блока от сети. Эта часть фильтра припаяна вертикально с обратной стороны входного разъёма питания и отделена диэлектрической прокладкой.

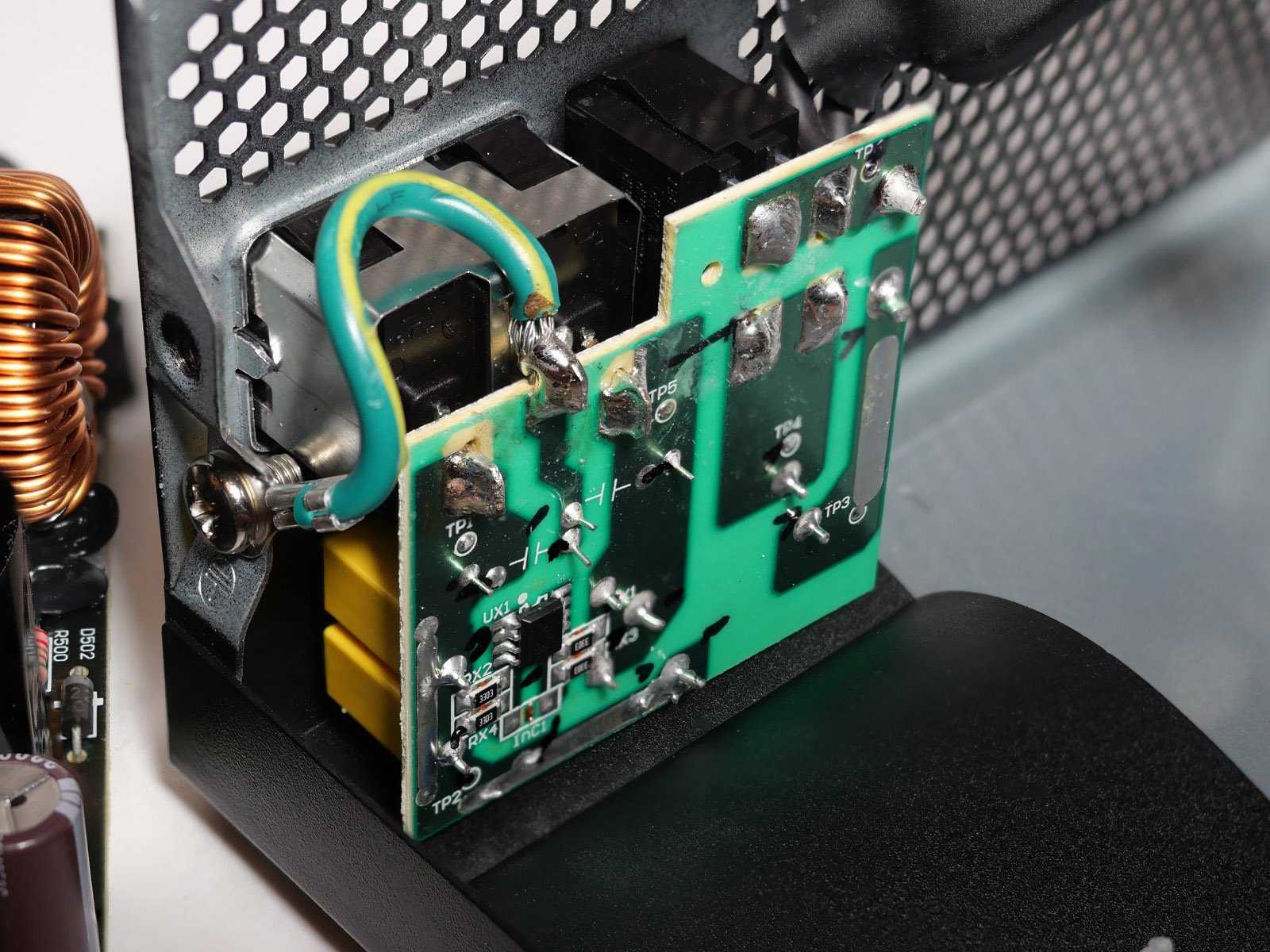

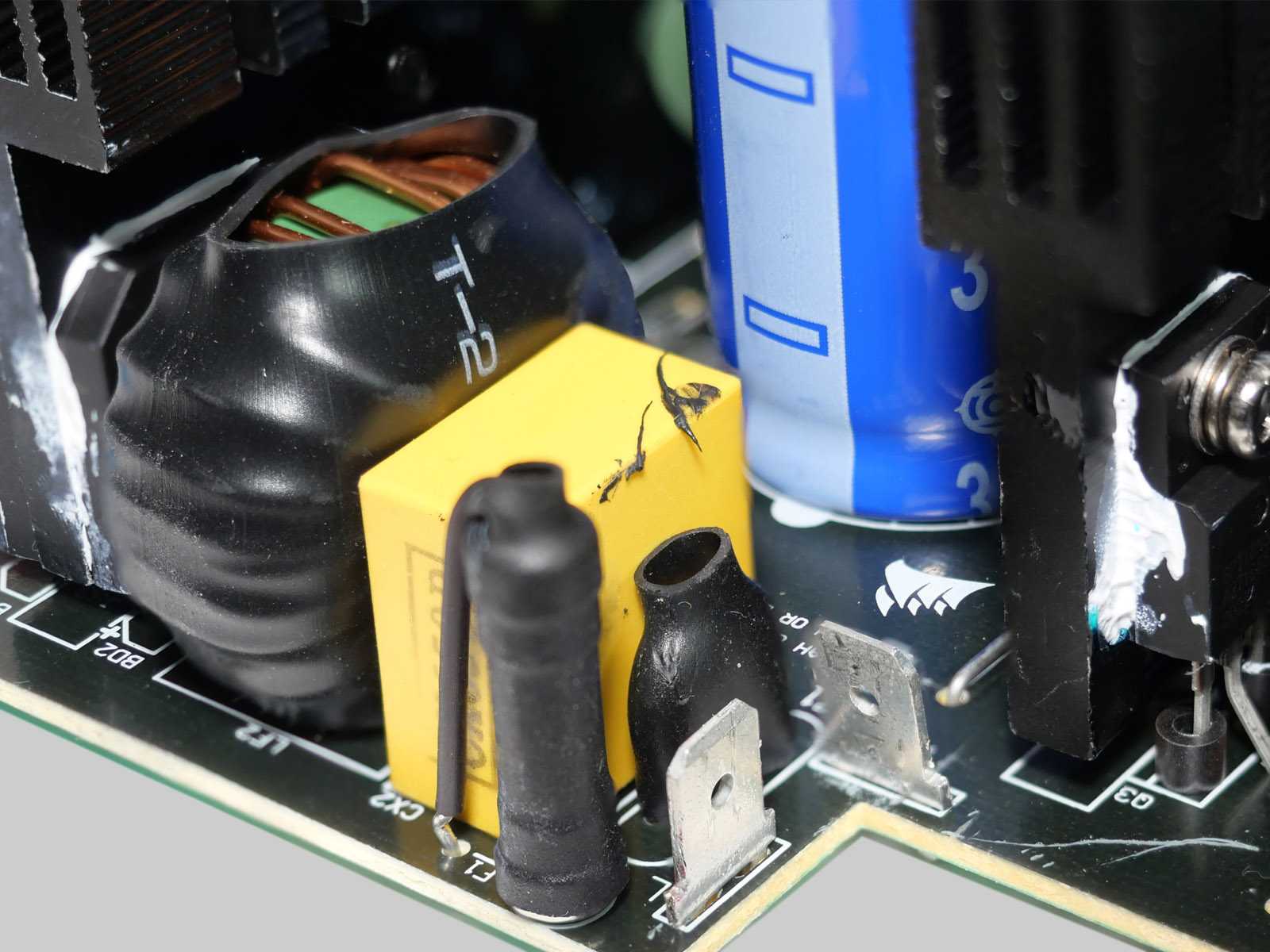

Вторая часть из предохранителя, варистора, X-конденсатора, дросселя и двух Y-конденсаторов распаяна непосредственно на входе основной платы. В схеме также установлен термистор SCK-2R58 для защиты от высоких пусковых токов.
Выпрямительных диодных сборок MCC GBU8K две. Обе охлаждаются одним компактным радиатором.

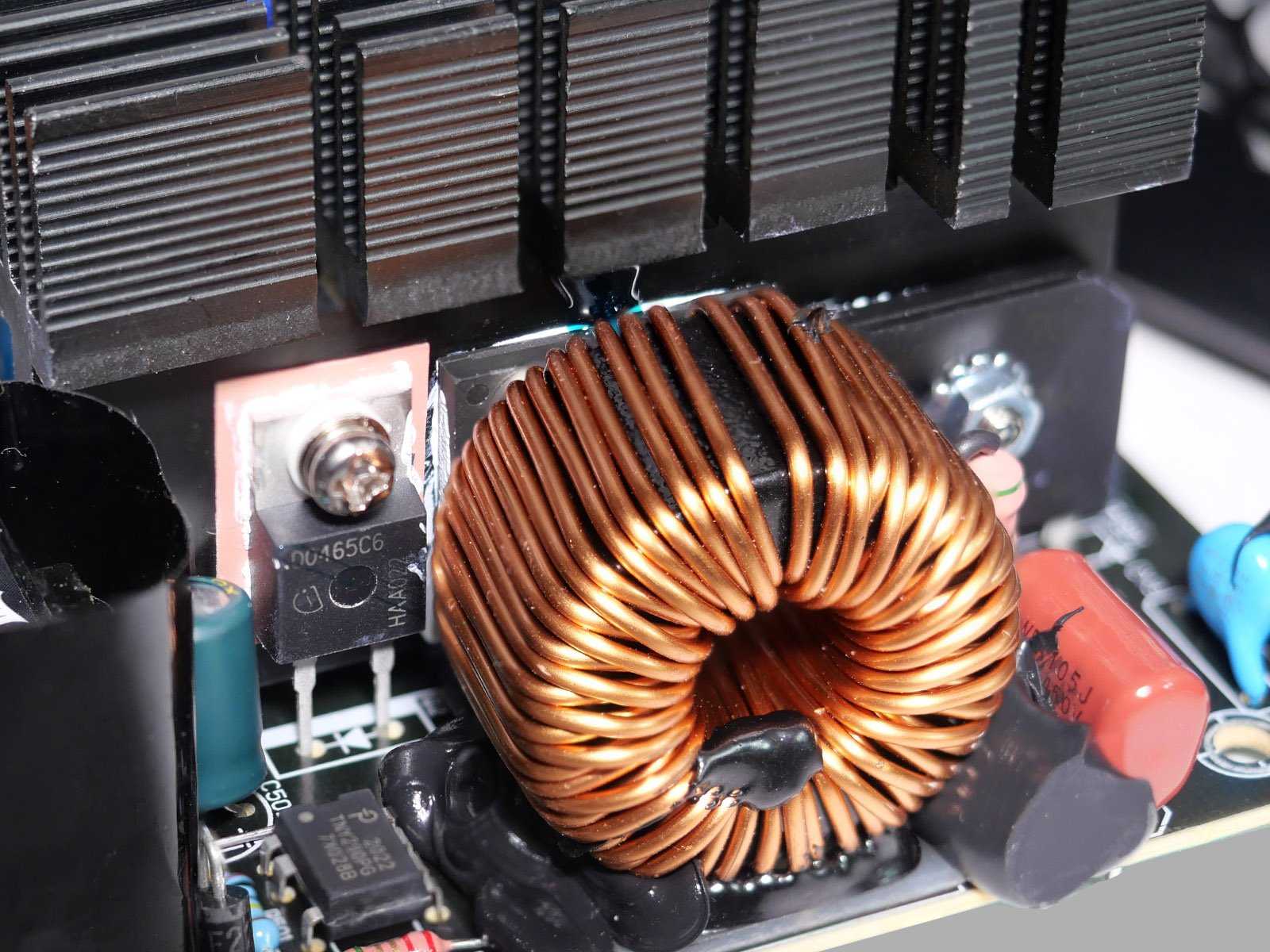

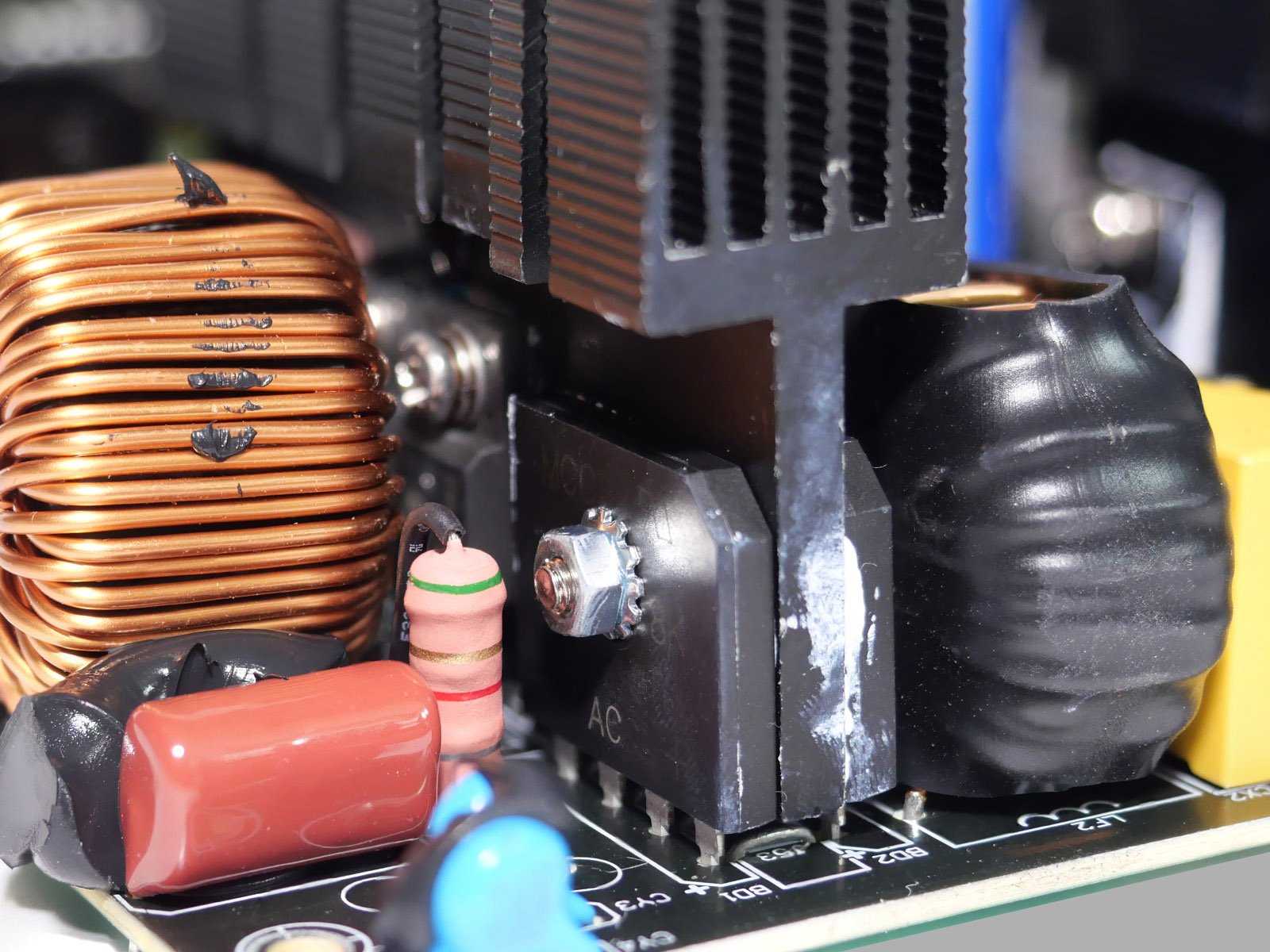

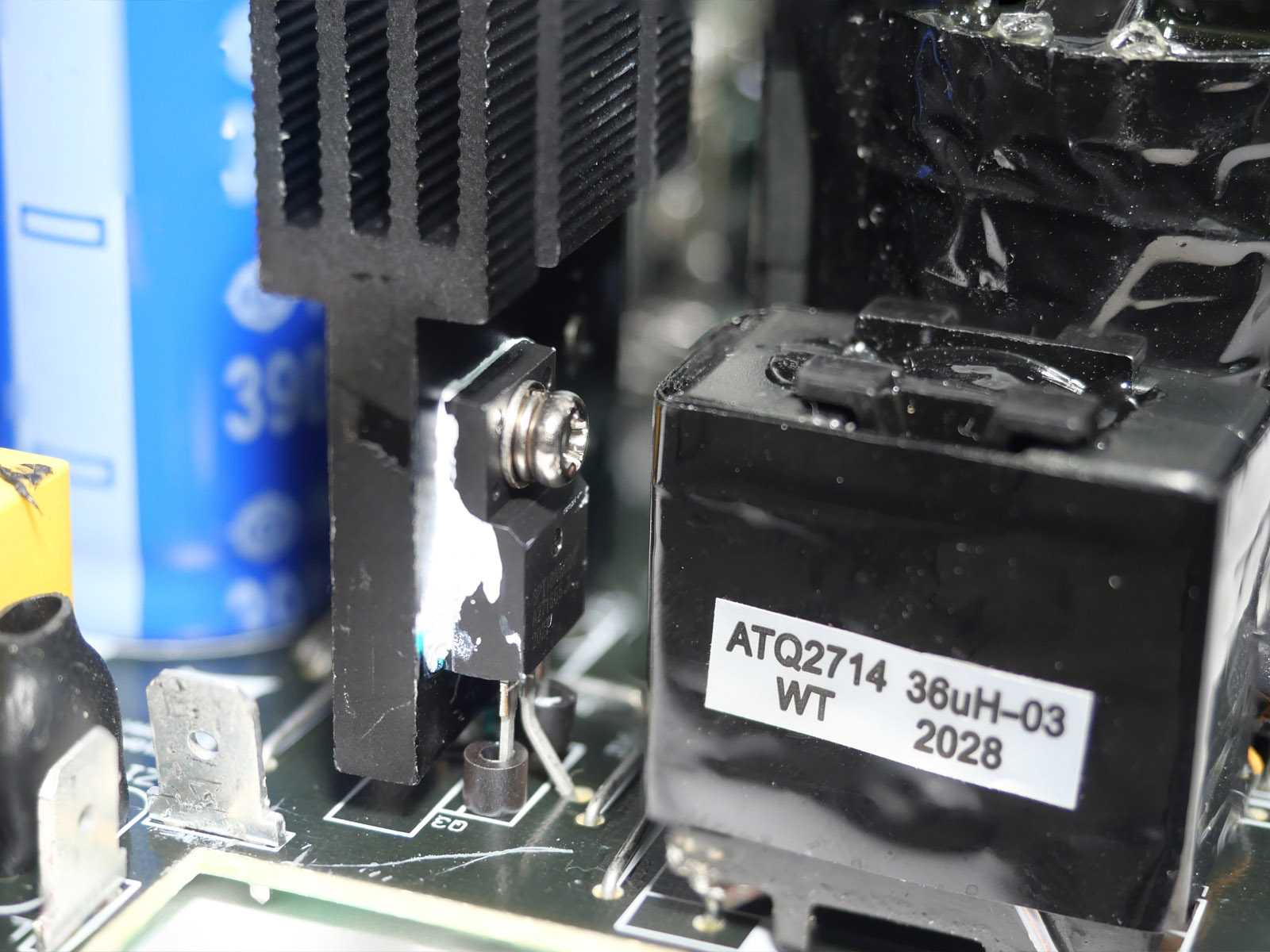

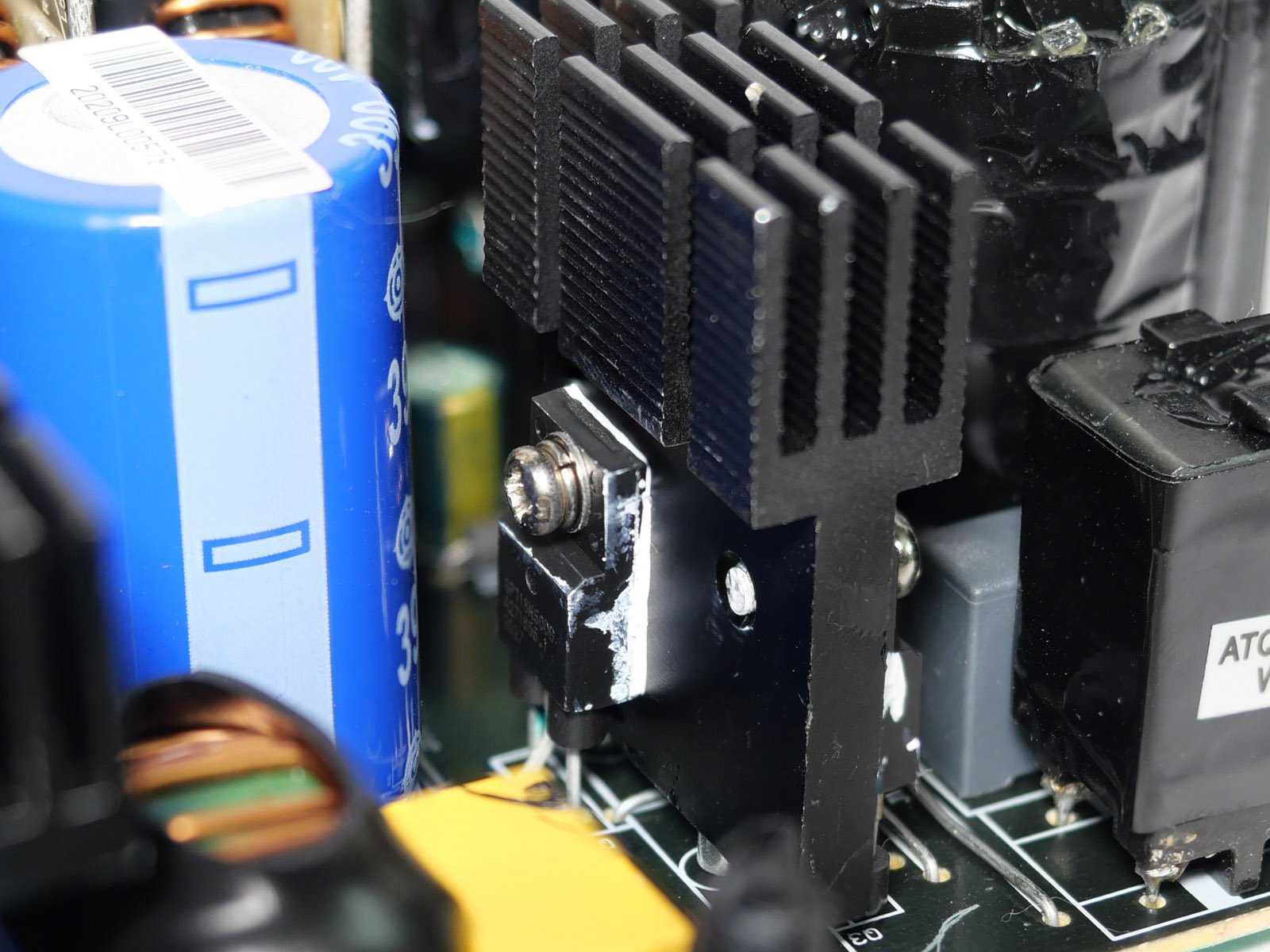

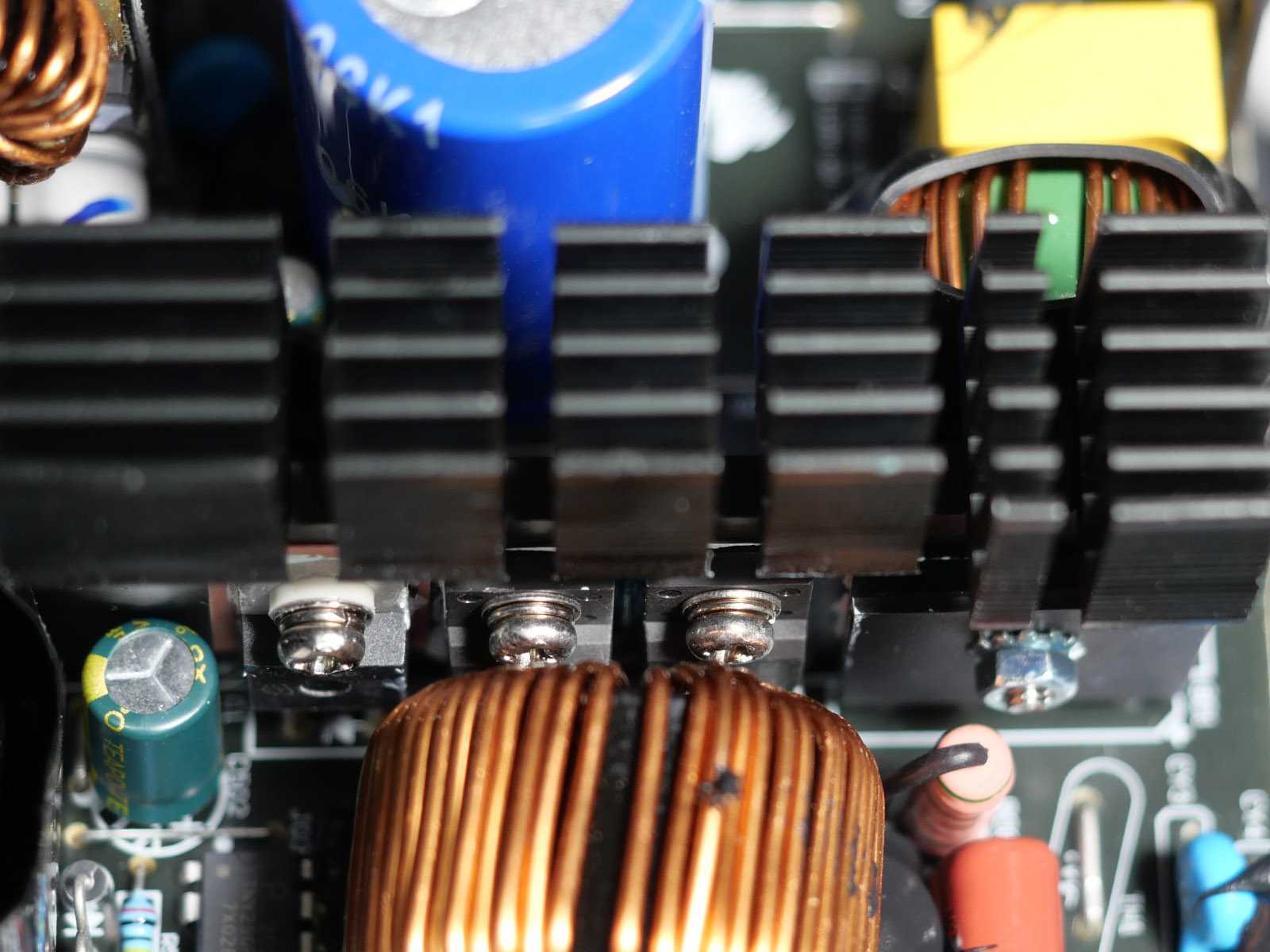

Элементы корректора мощности охлаждаются единым радиатором с увеличенным сверху оребрением. Используется диод Infineon IDH04G65C6 и два MOSFET-транзистора Infineon IPA60R180P7S, маркировку которых с трудом видно за достаточно крупным дросселем.

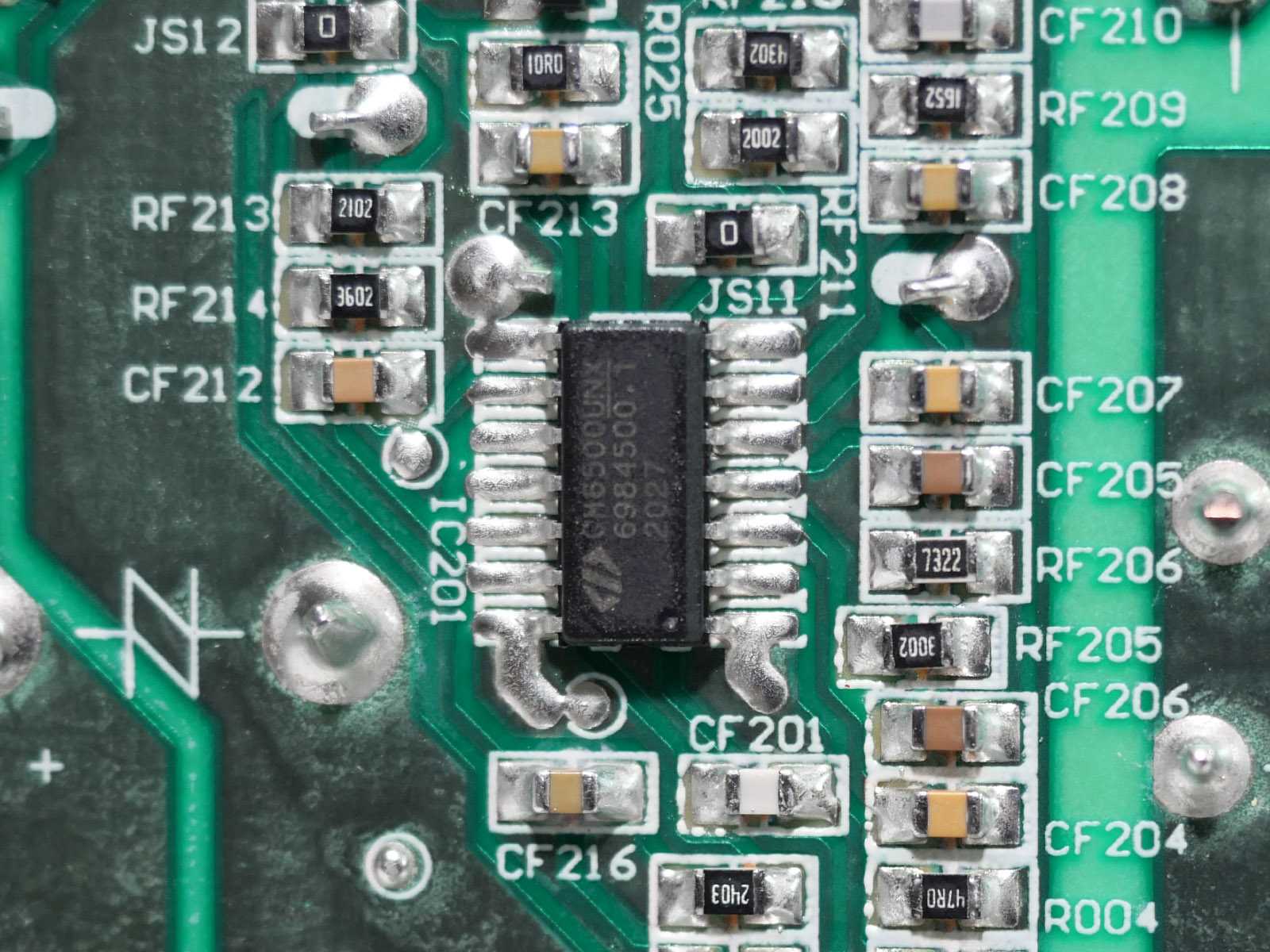

Управляет APFC контроллер Champion CM6500UNX совместно с CM03X. Они распаяны с обратной стороны платы.

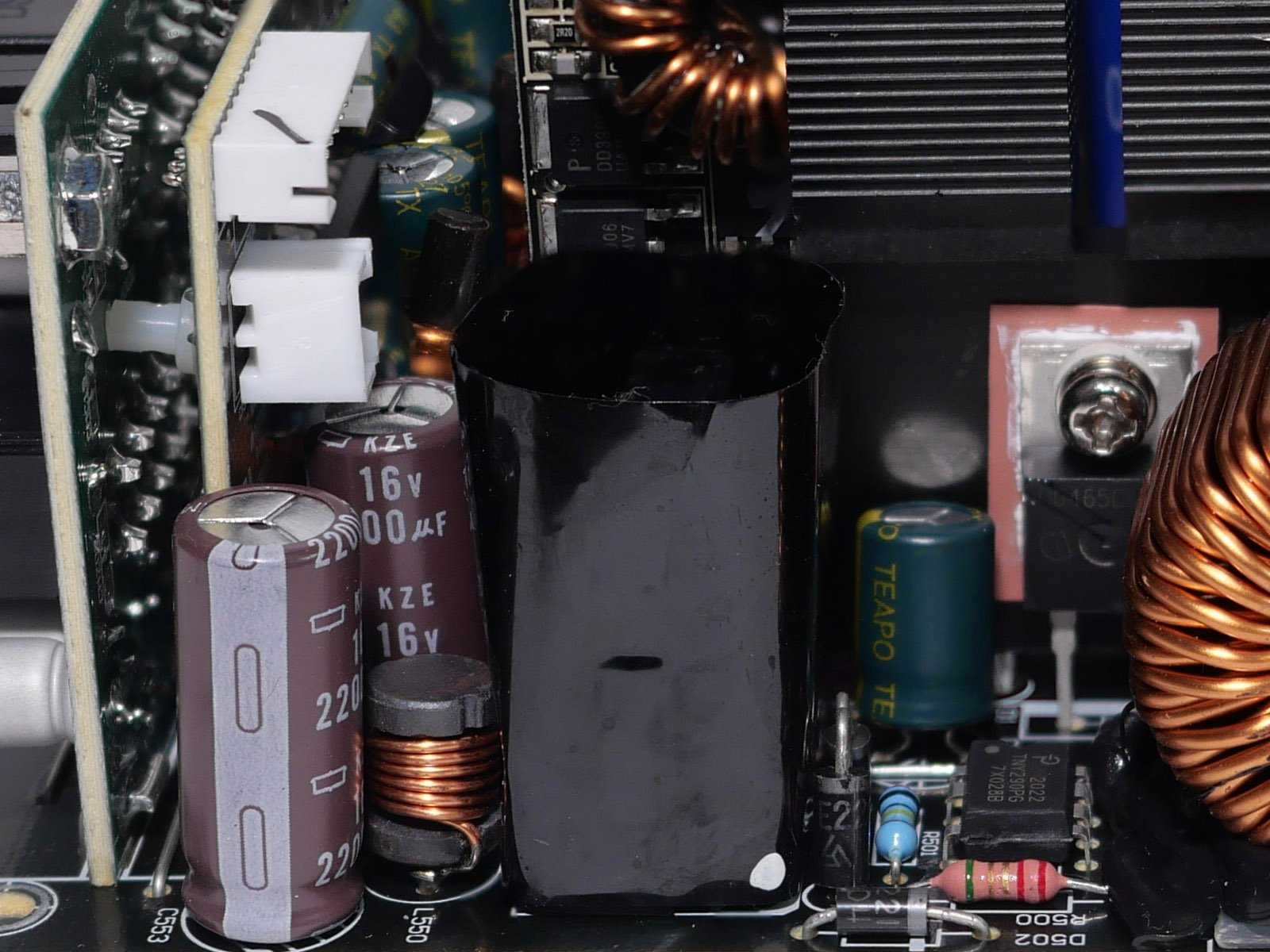

В первичной цепи установлен хороший сглаживающий японский конденсатор Hitachi серии HU ёмкостью 390 мкФ, рассчитанный на напряжение 400 В и температуру до 105 °C.

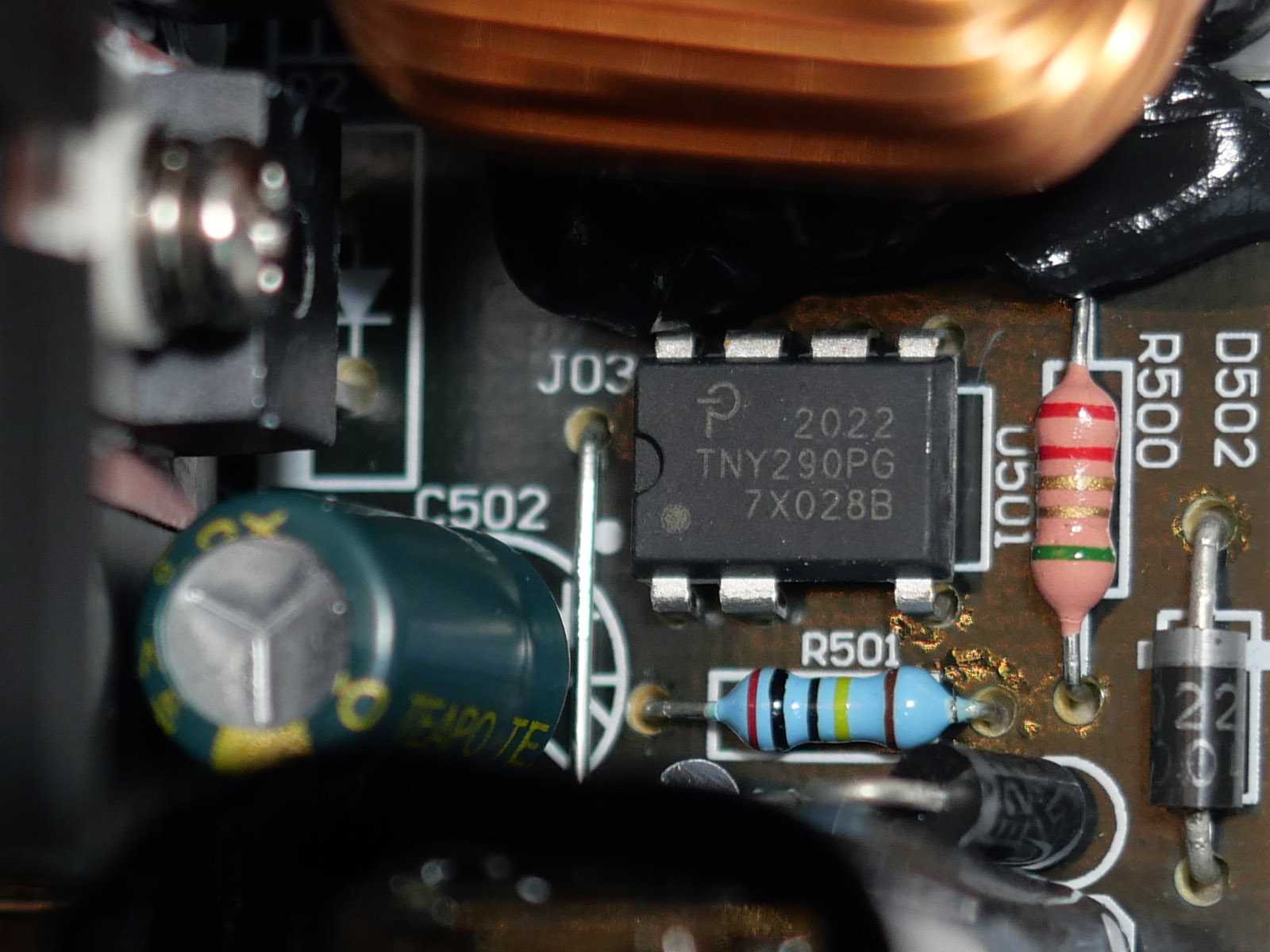

Линия дежурного питания +5VSB работает на микросхеме Power Integrations TNY290PG. Электролитические конденсаторы в её цепи серии KZE японской корпорации Nippon Chemi-Con, рассчитанные на рабочую температуру до 105 °C.
Ключи главного преобразователя — два Champion GPT18N50DG, охлаждаемые отдельным небольшим радиатором. Для снижения высокочастотных помех на их ножки накинуты ферритовые колечки.

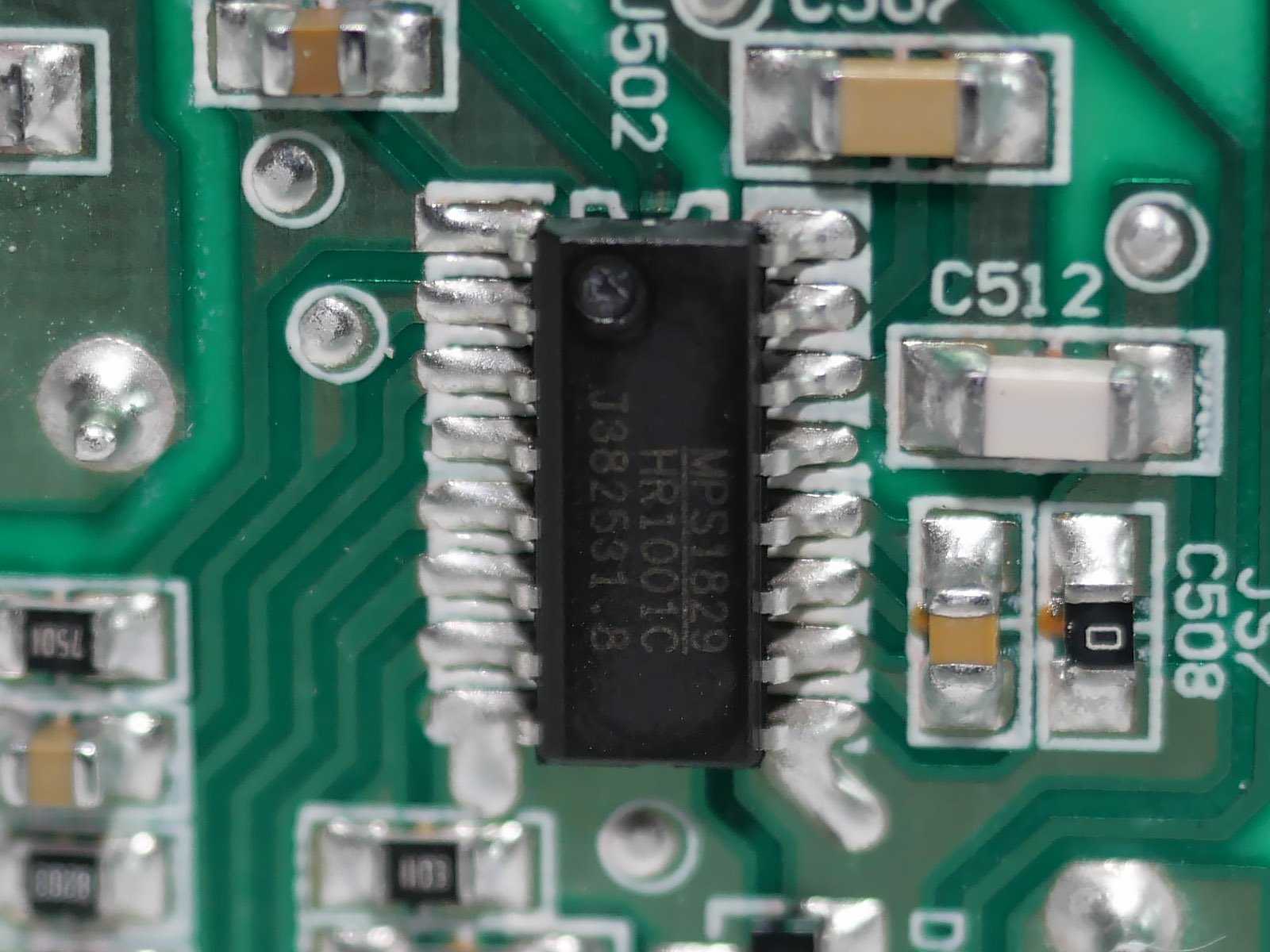

Управляет резонансным преобразователем микросхема MPS HR1001C, распаянная с обратной стороны платы.

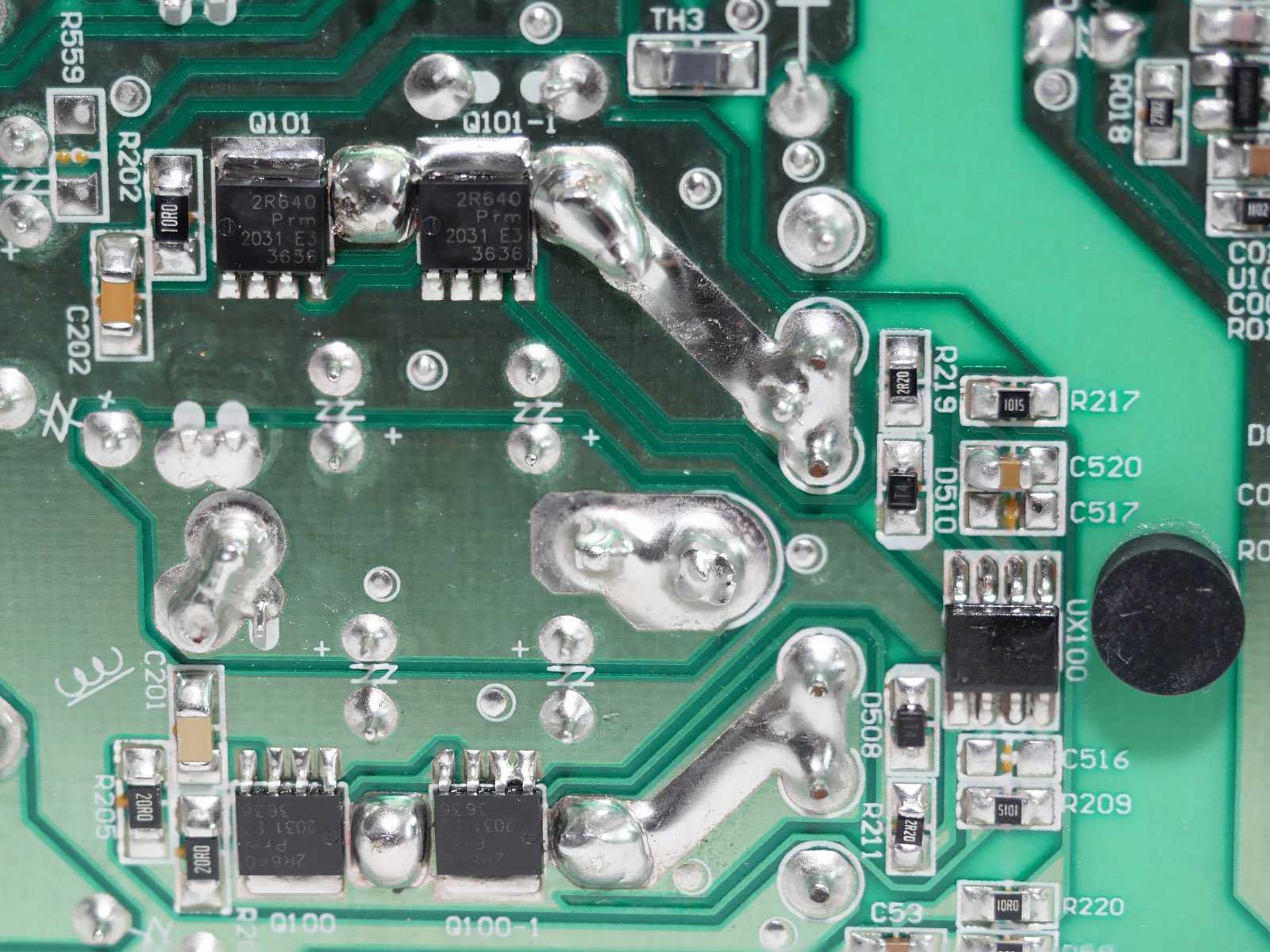

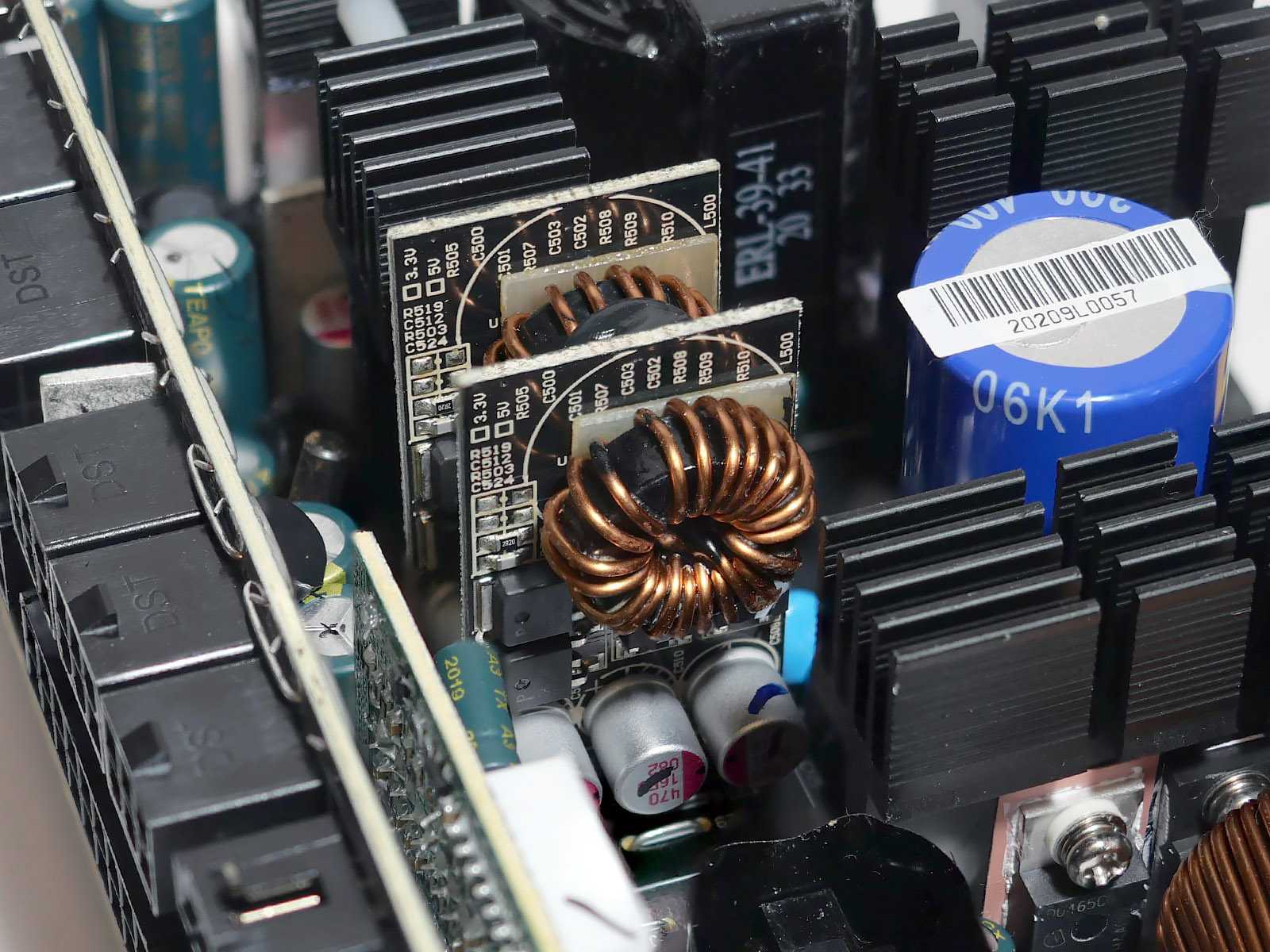

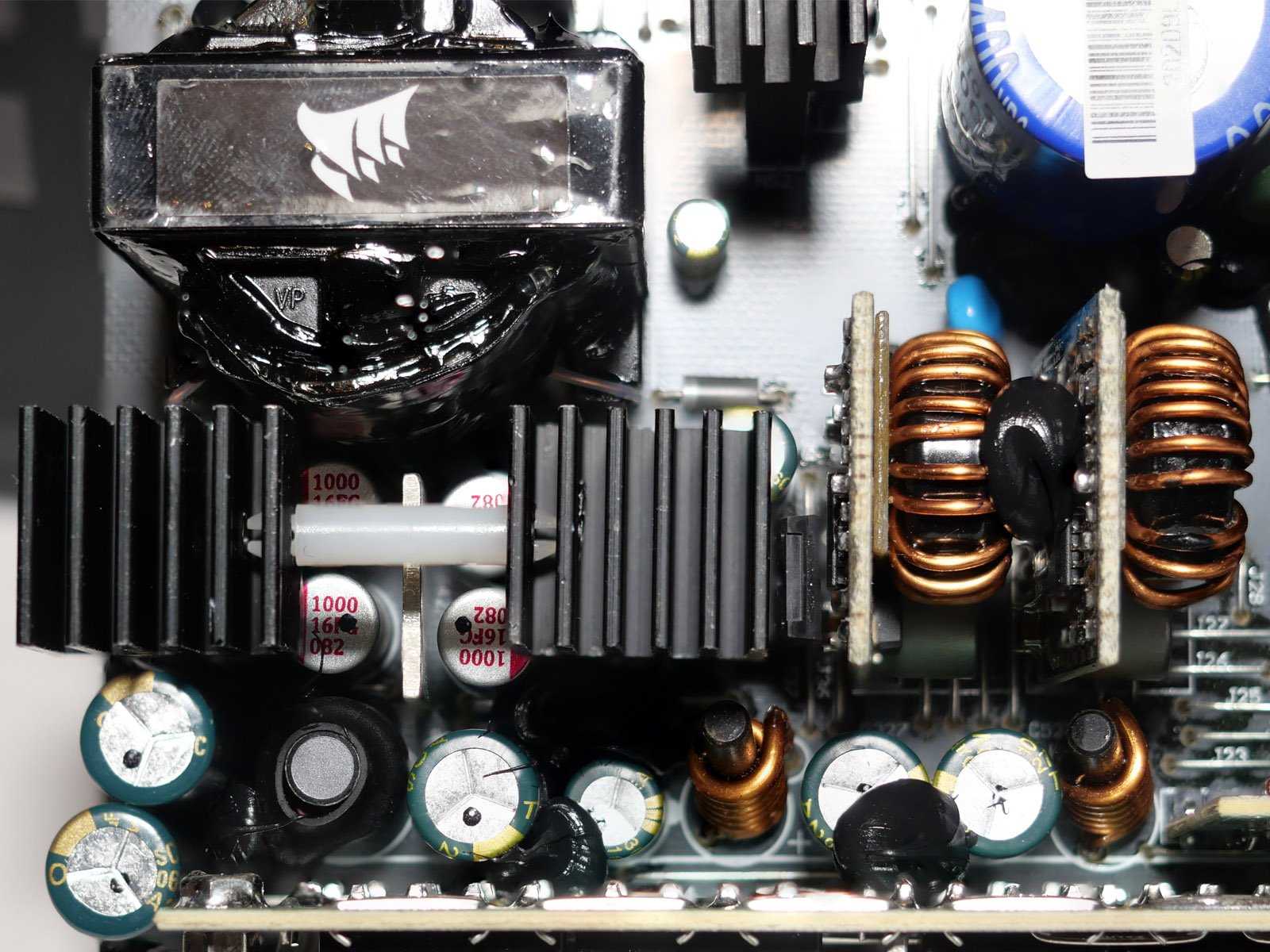

Преобразователи шин +3,3 В и +5 В вынесены на две отдельные платы DC-DC-преобразователей. На каждой распаяны четыре полевых транзистора Potens Semiconductor PDD3906, ШИМ-контроллер ANPEC APW7073, дроссель и три полимерных конденсатора.

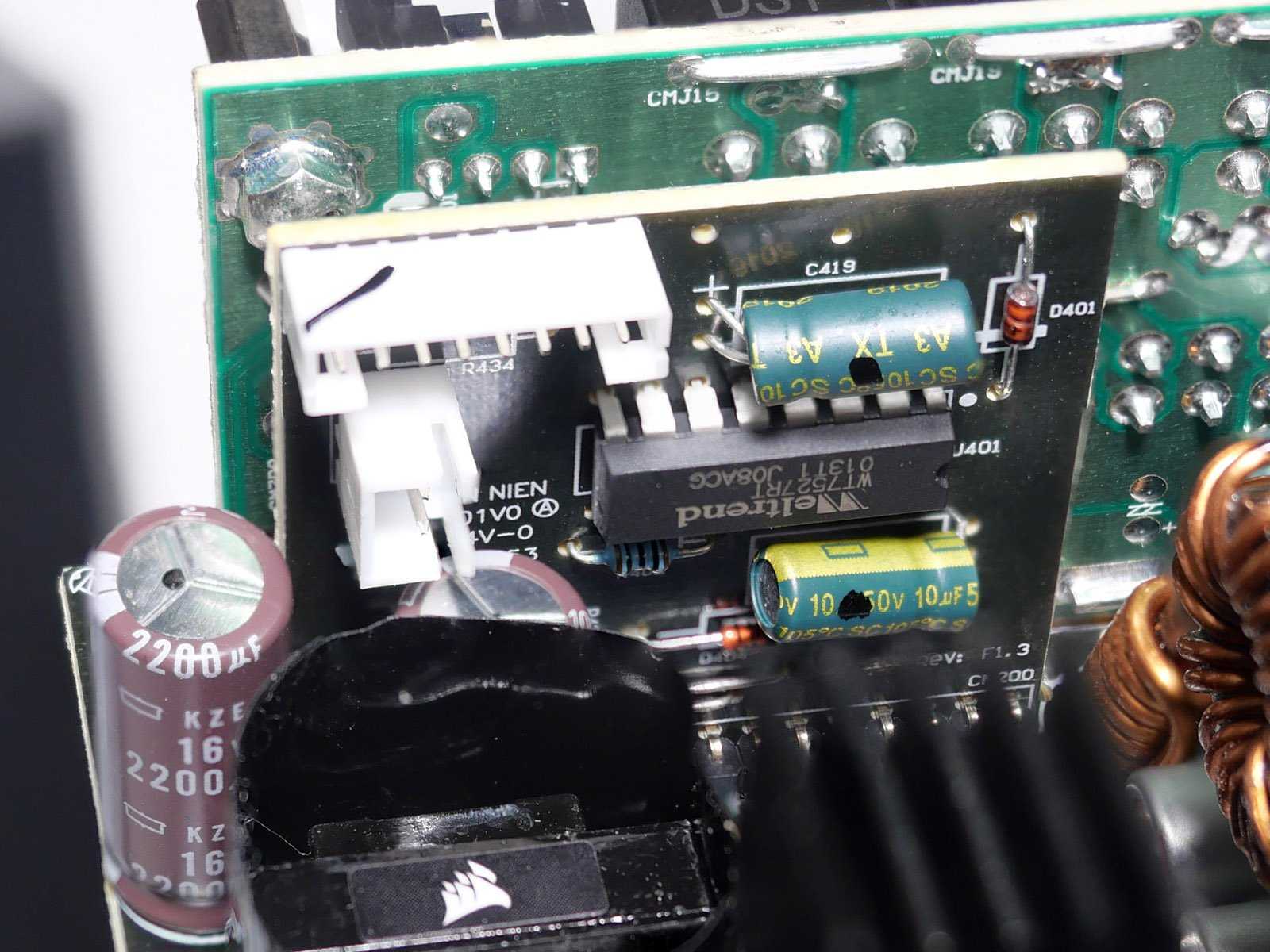

Супервизором выступает микросхема Weltrend WT7527, размещенная на плате с разъёмами для подключения вентилятора и кнопки управления RGB-подсветкой. Она отвечает за защиты OCP, OVP, UVP, SCP и контролирует сигнал PG.

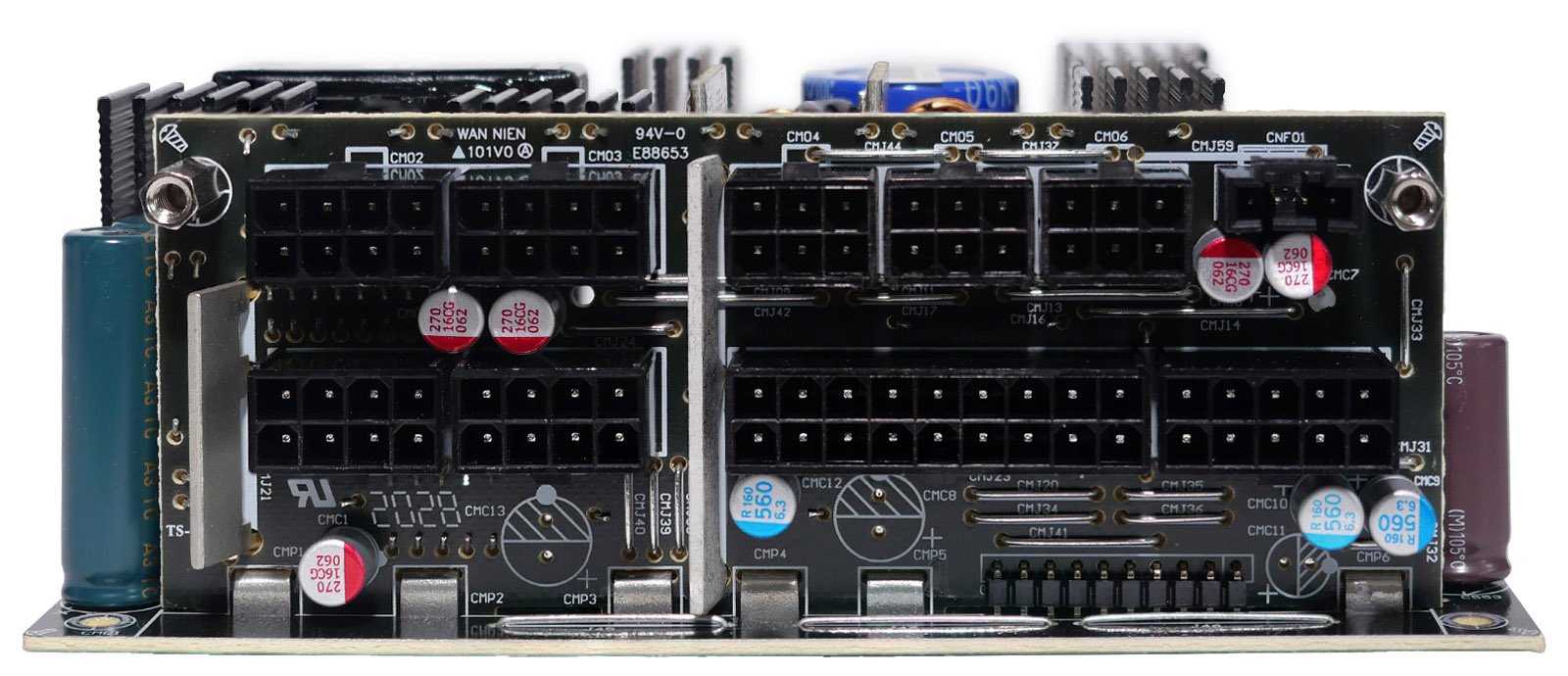

В блоке не используются провода для передачи тока на плату модульных разъёмов, она напрямую впаяна в основную. Для дополнительной фильтрации рядом с выходными разъёмами распаяно несколько полимерных конденсаторов.
Тестирование

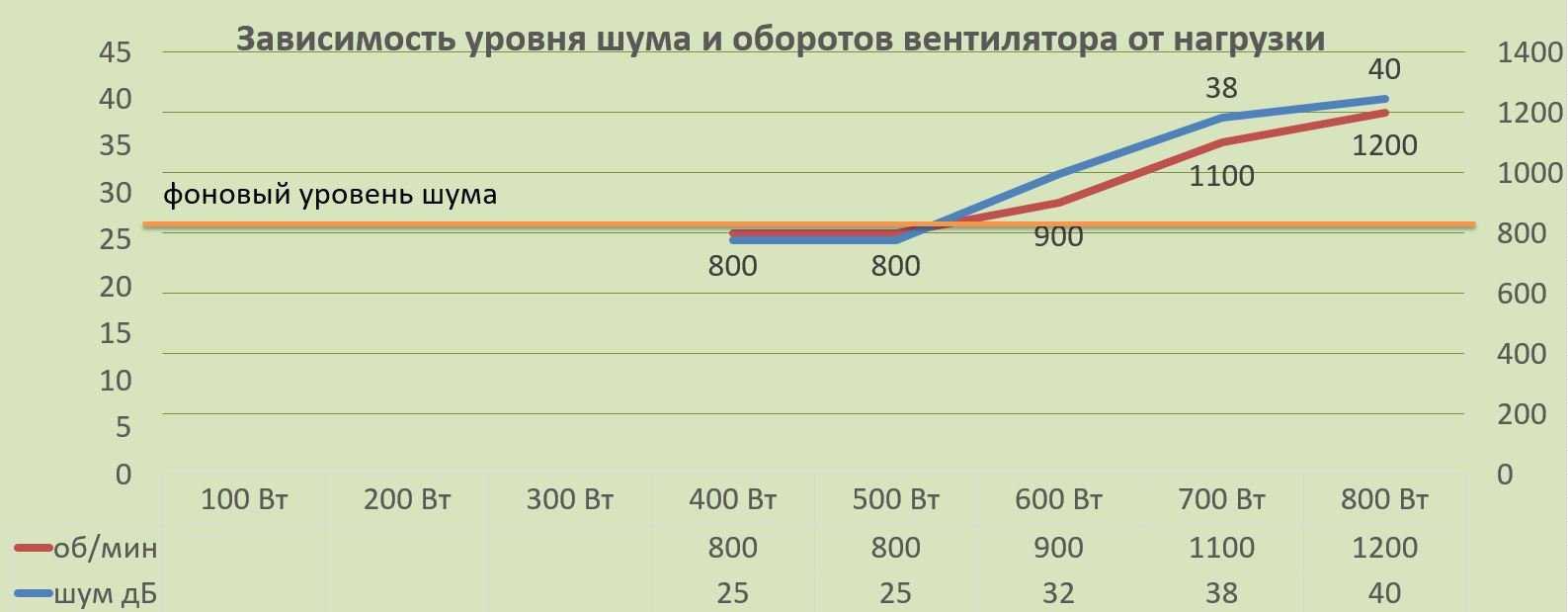

Охлаждение и уровень шума

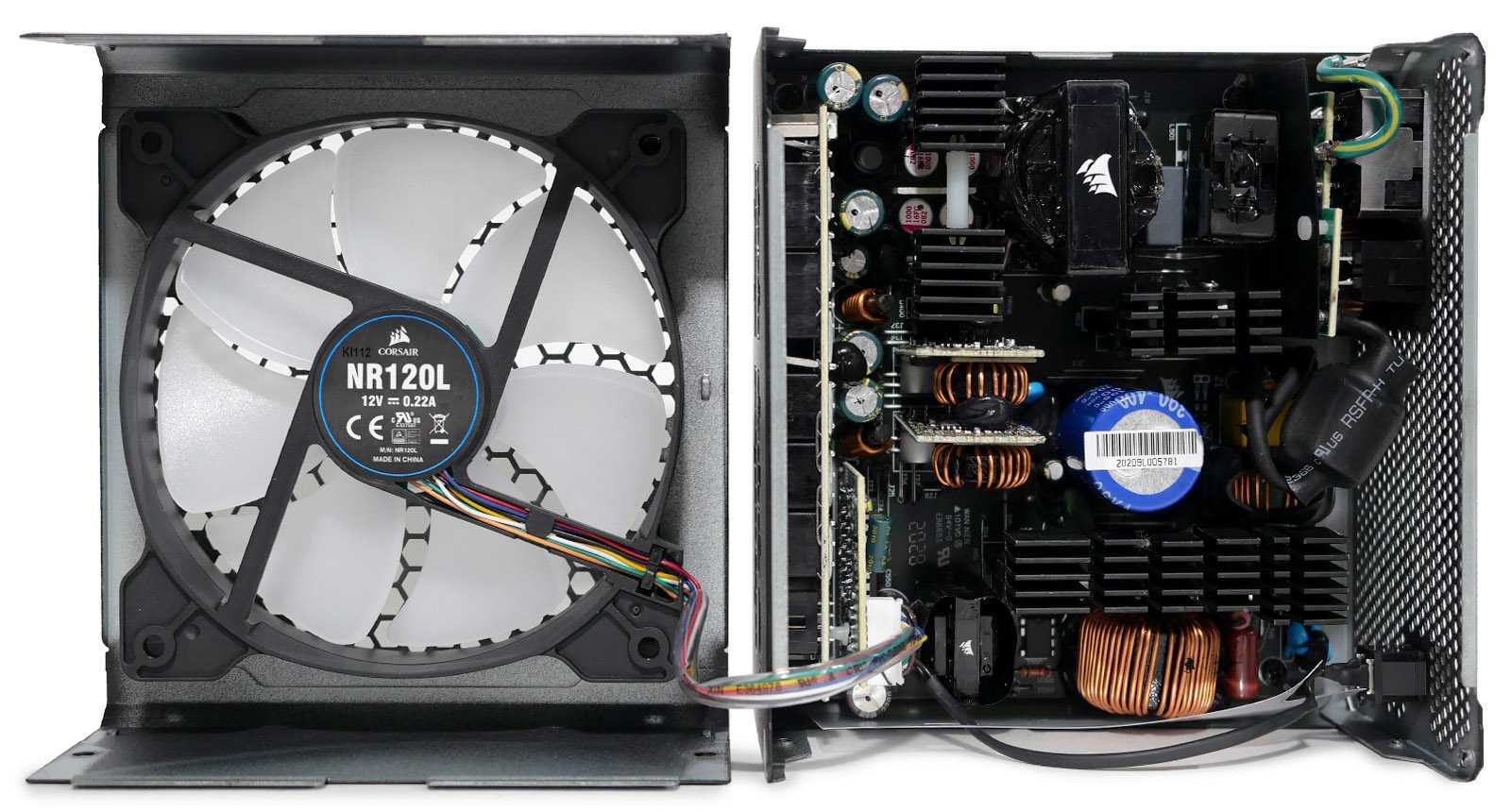

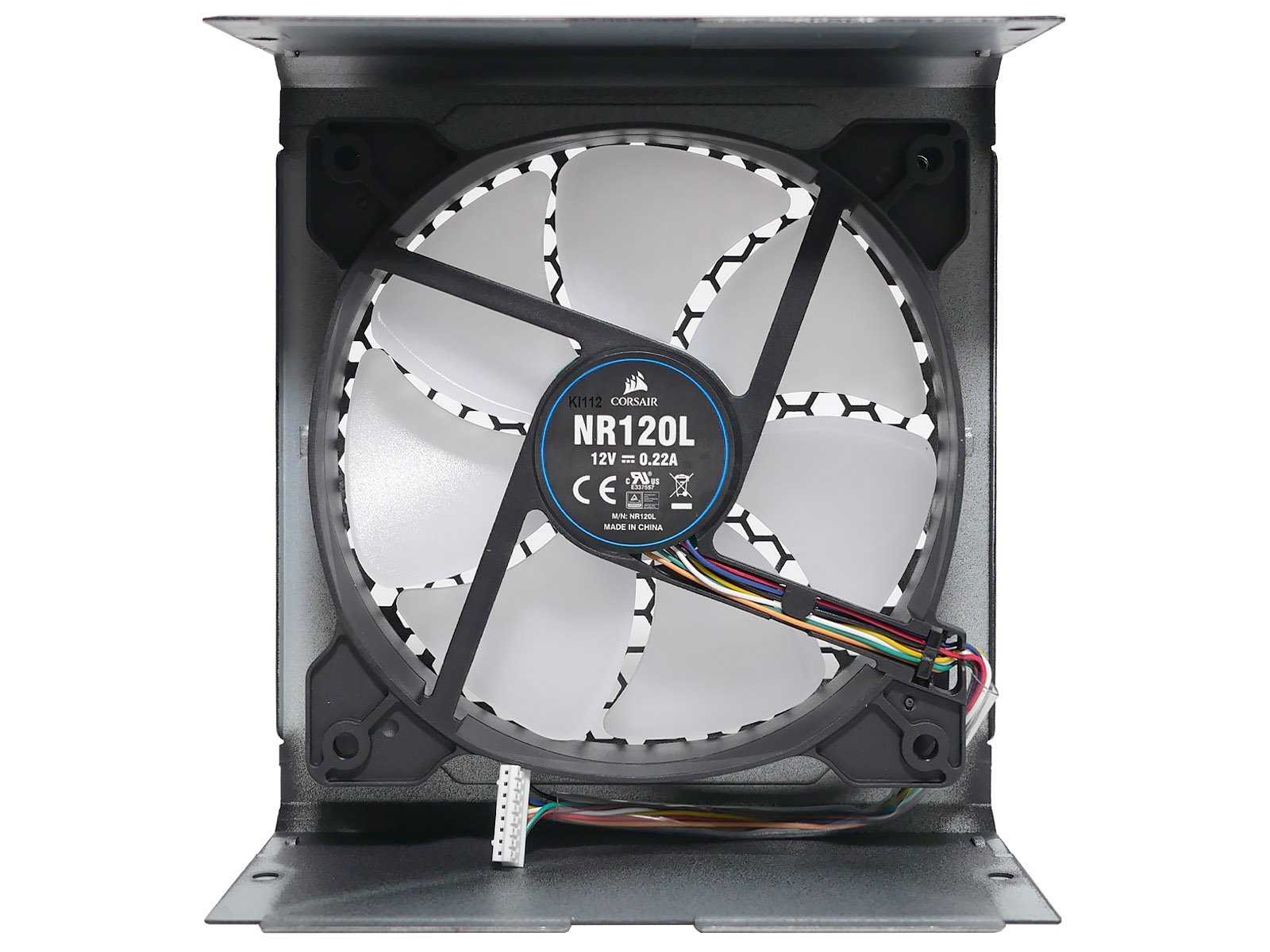

За охлаждение CX560F RGB отвечает установленный 120-мм вентилятор Corsair NR120L, подключенный с помощью восьмиконтактного разъёма нестандартного типа.
Вентилятор плавно запускается приблизительно с односекундной задержкой после включения блока питания. Он настроен на тихую работу при нагрузке до 400-450 Вт. При максимальной нагрузке уровень шума можно считать приемлемым на фоне видеокарты и кулеров CPU, не относящихся к silent-классу.
Также при нагрузке более 450 Вт на тестовом блоке питания был отчетливо заметен шум электронных компонентов. Предположительно звук исходил от дросселей.
Работа под нагрузкой
Для источника дежурного питания заявлена мощность 15 Вт. При токе 3 А напряжение по линии +5VSB удерживалось не ниже 4,83 В. Отклонение от номинала составило менее 3,5%, что является хорошим результатом.
С линиями +3,3 В и +5 В всё не так красиво. В ходе тестов при прямом подключении нагрузки падение напряжения за пределы допустимых 5% было раньше заявленного максимума. В современном ПК на эти шины большая нагрузка нетипична, поэтому в минусы блоку данный факт не запишем.
Зато шина +12 В стабилизирована превосходно и легко выдерживает заявленную в спецификации максимальную нагрузку до 650 Вт.
Технические характеристики
| Модель | Corsair HX1200 |
| Заявленная мощность | 1200 Вт |
| OEM-производитель | Channel Well Technology (CWT) |
| Коррекция коэффициента мощности | Активная |
| КПД | 80 Plus Platinum |
| Спецификация | ATX12V 2.4, EPS12V 2.92 |
| Модульность | Да (полная) |
| Поддержка состояния питания Intel C6 / C7 | Да |
| Параметры входного напряжения / тока | 100-240 В ±10% / 13-6,5 А |
| Технологии защиты |
|
| Система охлаждения | Вентилятор 135 мм |
| Полупассивный режим охлаждения | Да |
| Габариты | 200 x 150 x 86 мм |
| Вес | 2.4 кг |
| Гарантия | 10 лет |
| Стоимость | 14 700 рублей (по Яндекс Маркет) |
Упаковка и комплектация

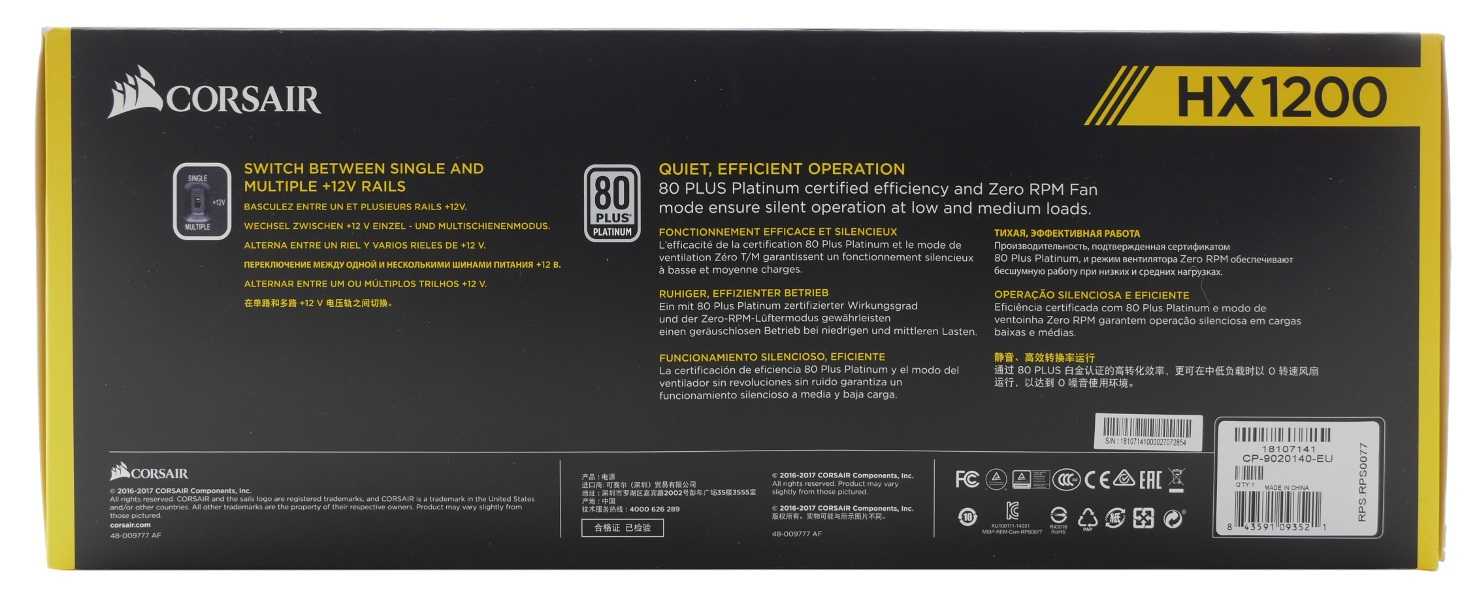

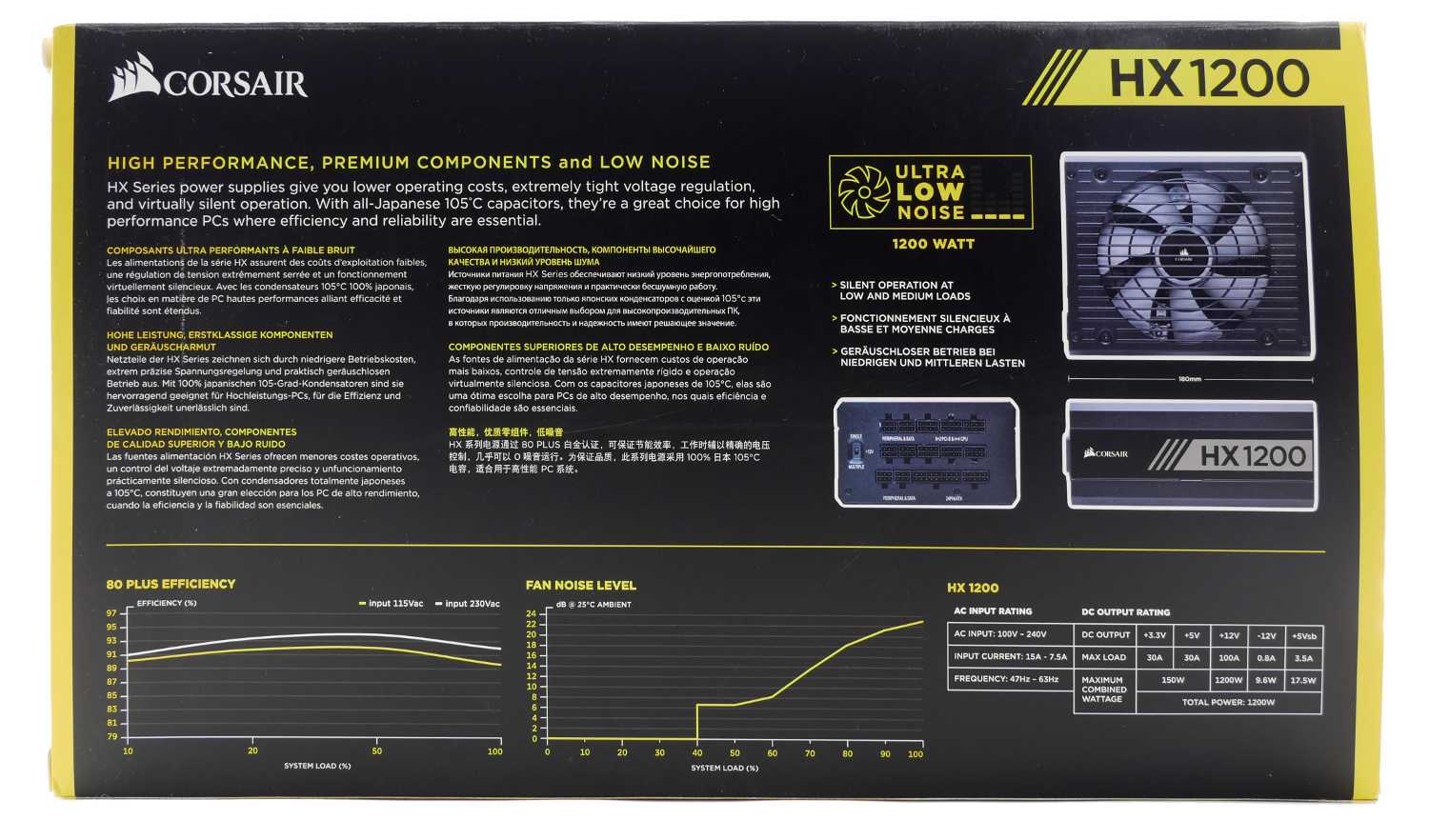

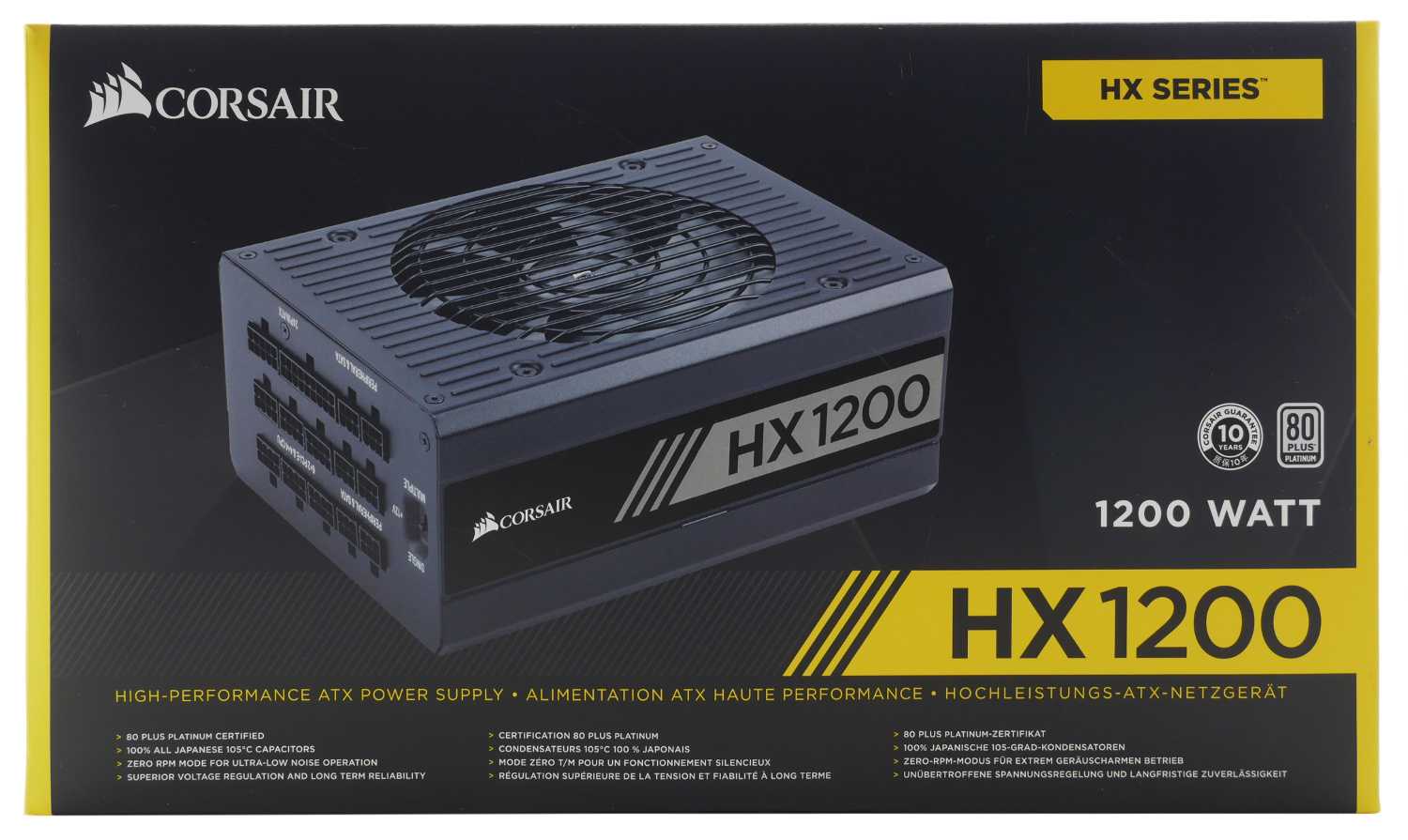

Большая черно-желтая коробка выглядит достаточно солидно и необычно, привлекая внимание к премиум-продукту.
Изображение модели Corsair HX1200 подчеркнуто перечнем главных особенностей блока питания, о которых поговорим по мере знакомства с героем обзора.
На верхней грани коробки подробно представлена информация о типах коннекторов подключения и длине проводов, позволяя оценить возможное количество устройство для подключения.
Снизу производитель приводит описание о фирменном переключателе шины +12В и сертификацию 80 PLUS Platinum.
Более подробная техническая информация, включающая нагрузочную таблицу, приведена на тыльной стороне упаковки. Отметим использование японских конденсаторов, технологию Zero PWM и график эффективности блока питания.

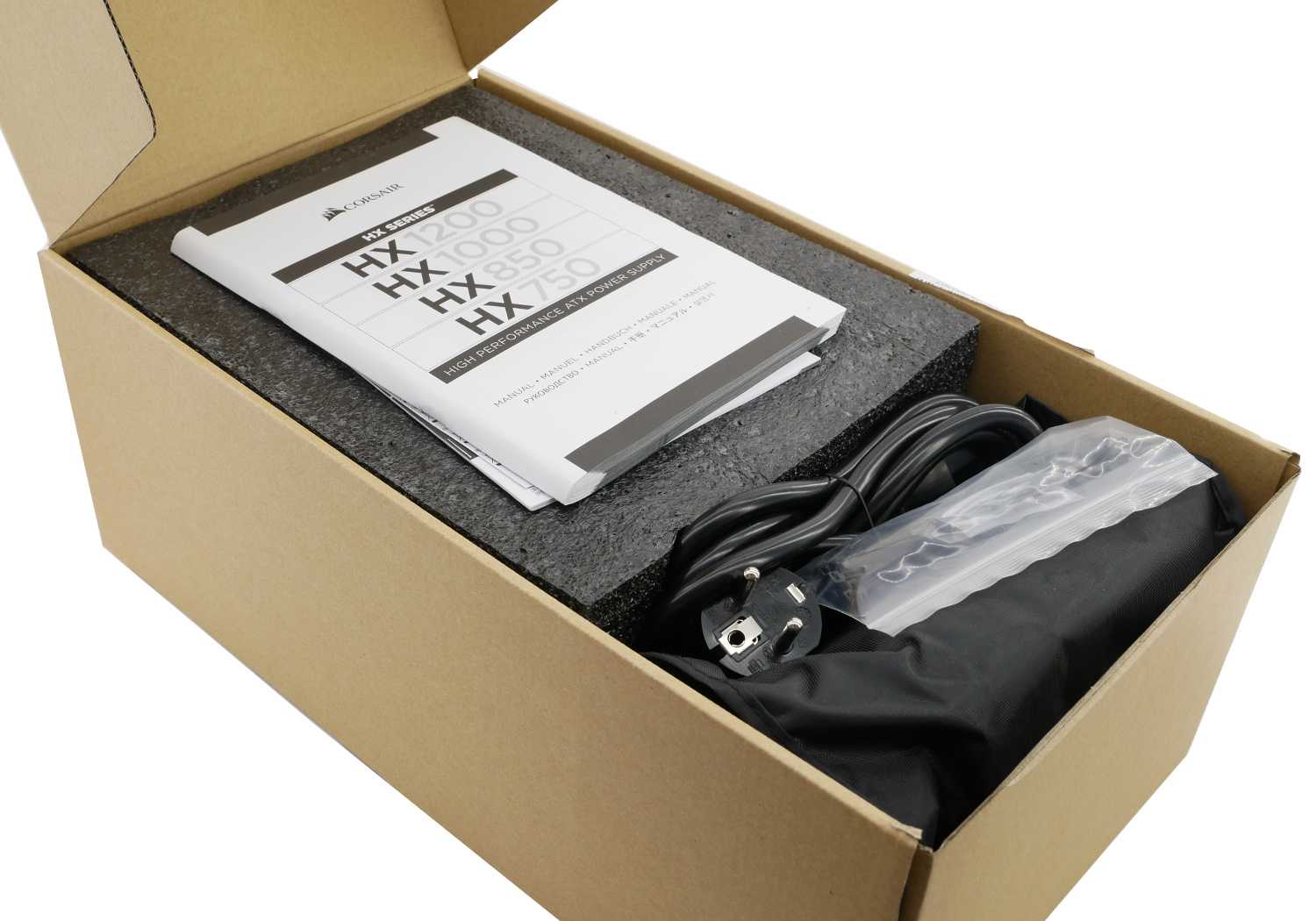

Непосредственно сам блок питания Corsair HX1200 и его свита располагается в дополнительной картонной коробке с логотипом компании Corsair для защиты компонентов при транспортировке.
Каждый элемент бережно расположен в соответствующем отсеке, источник питания помещен между толстыми вкладышами мягкого материала.
Бумажная составляющая комплектации включает руководство пользователя для всех моделей ряда Corsair HX мощностью 750-1200 Вт, гарантийный талон и памятку техники безопасности.
Полный перечень Corsair HX1200 сложно уместить на одной фотографии, поэтому детально разберем каждый элемент. Непосредственно в комплектацию помимо блока питания входит один кабель с EU-вилкой и набор креплений: винты и пластиковые стяжки.

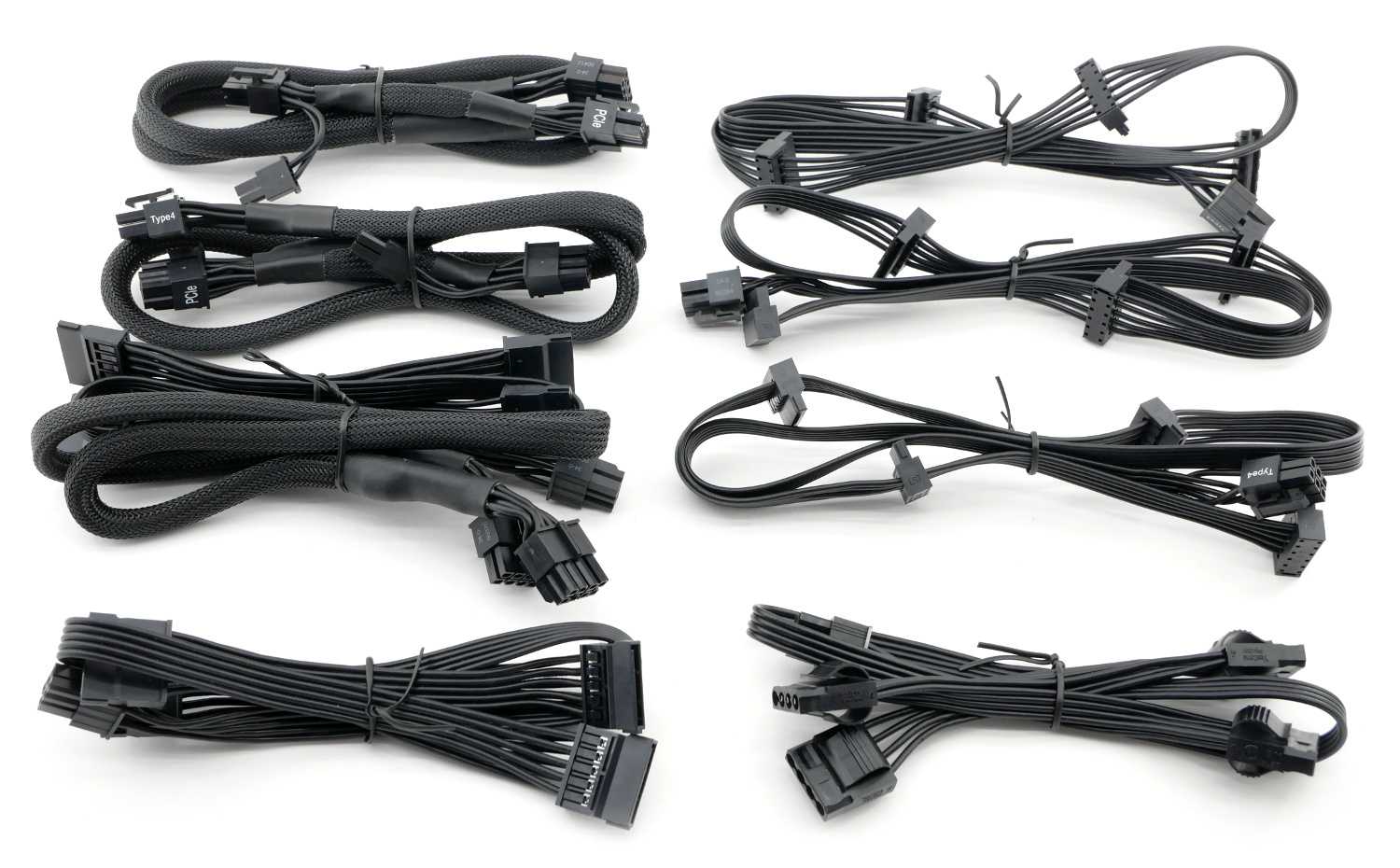

Ассортимент проводов и кабелей хранится в отдельной сумке, забитой под завязку.

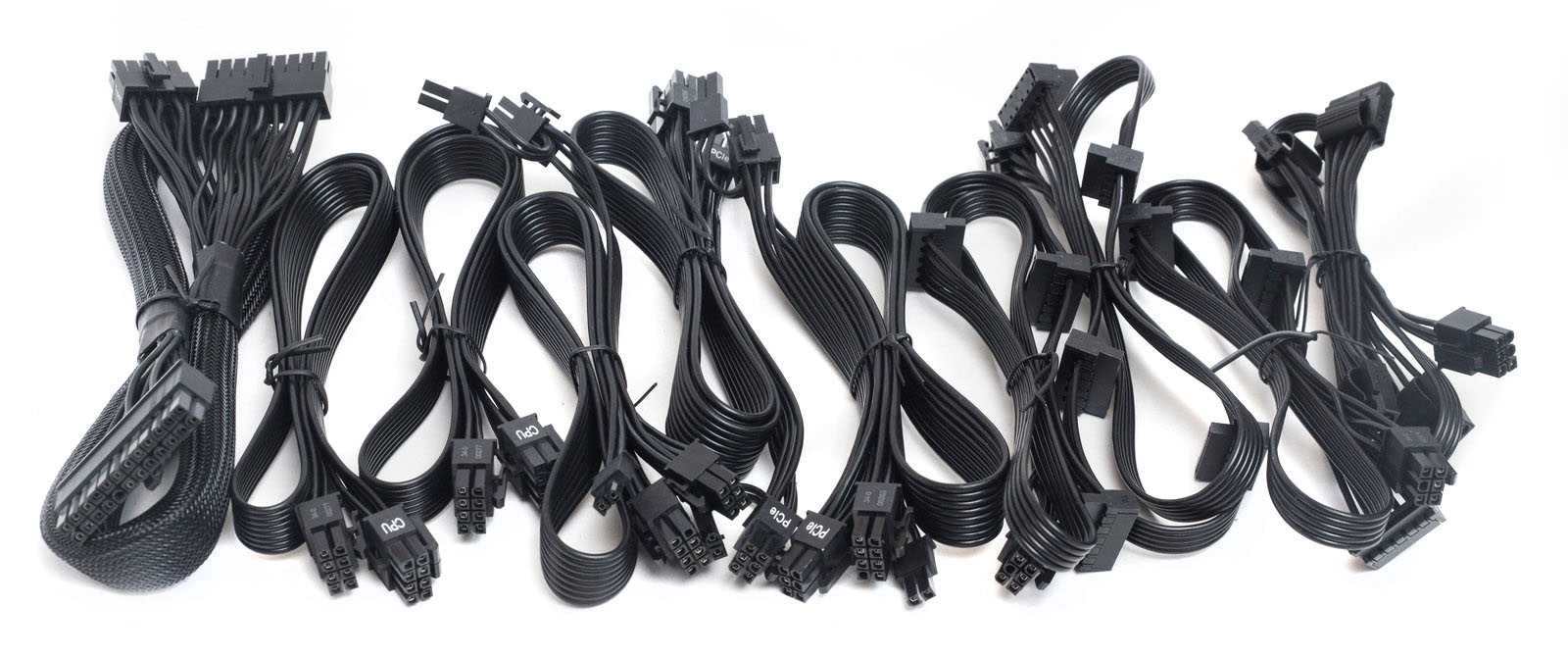

В сумке располагается кабель питания материнской платы 24-пин, длина которого составляет 610 мм, дополнительно питание процессора 8-пин в количестве 2 шт., питание видеокарты «6+2»-пин в кол-ве 4 шт., SATA-питание в кол-ве 4 шт., ..
.. для совместимости с устаревшими устройства блок питания укомплектован двумя проводами с разъемами Molex и кабель-переходником Molex > Floppy.
Обобщенная информация о количестве и типе коннекторов блока питания Corsair HX1200, а также о длине кабелейуказана в таблице ниже:
| Наименование разъема | Количество разъемов | Длина кабеля, мм |
| ATX 24 (20+4) pin | 1 | 610 |
| 4+4 pin CPU | 2 | 650 |
| 6+2-pin PCI-E | 4 | 675 |
| 15-pin SATA | 20 | 800 |
| 4-pin Molex | 8 | 750 |
| 4-pin Floppy | 1 | 100 |

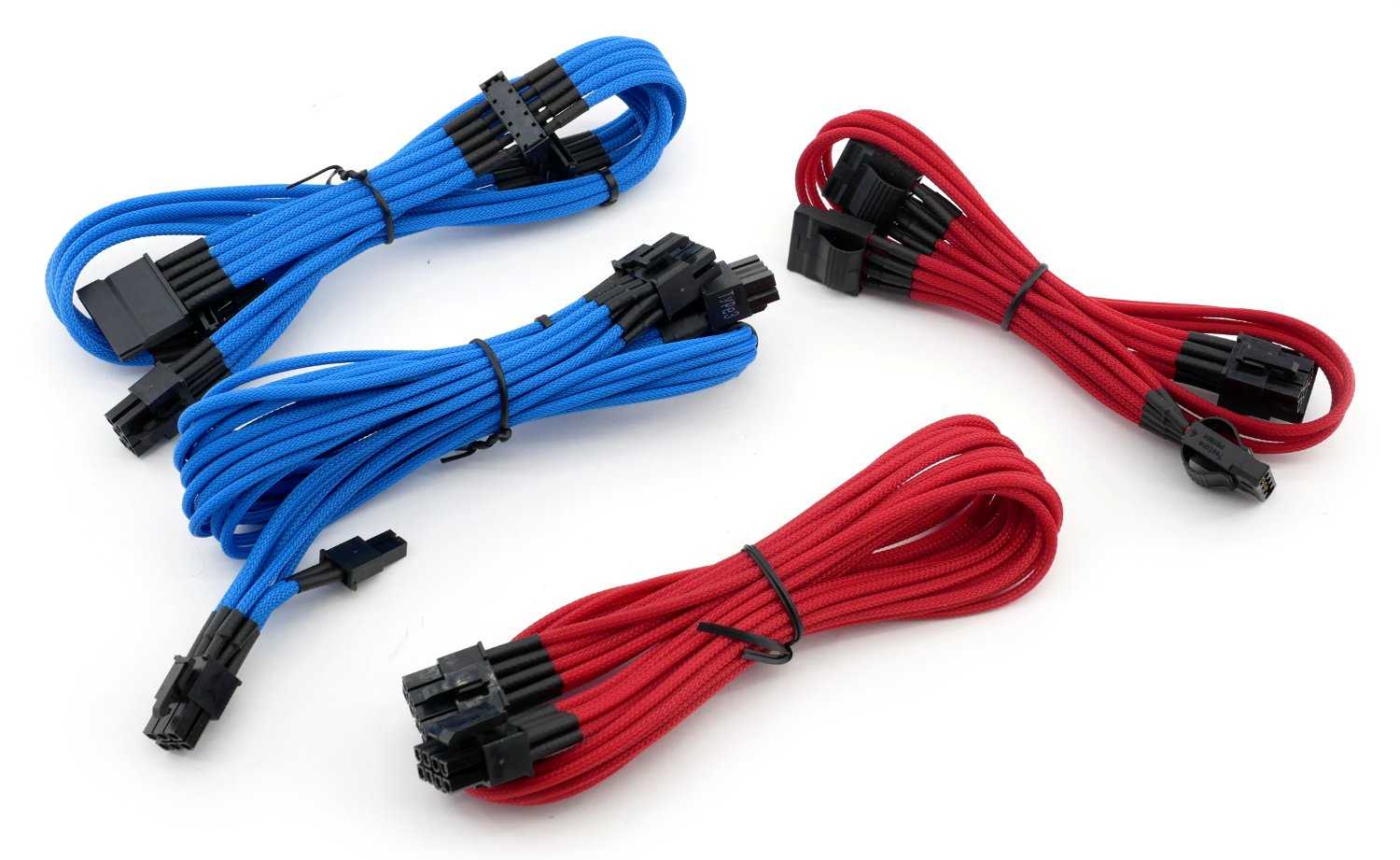

Провода получили фирменную нейлоновую оплетку черного цвета, жесткую, но прочную. Немного отступая от тематики обзора, в распоряжении компании Corsair имеются отдельный комплекты кабелей с индивидуальным оплетением и различной цветовой гаммой, например, красной и синей, которая используется нами в составе тестового стенда.
Упаковка и комплектация

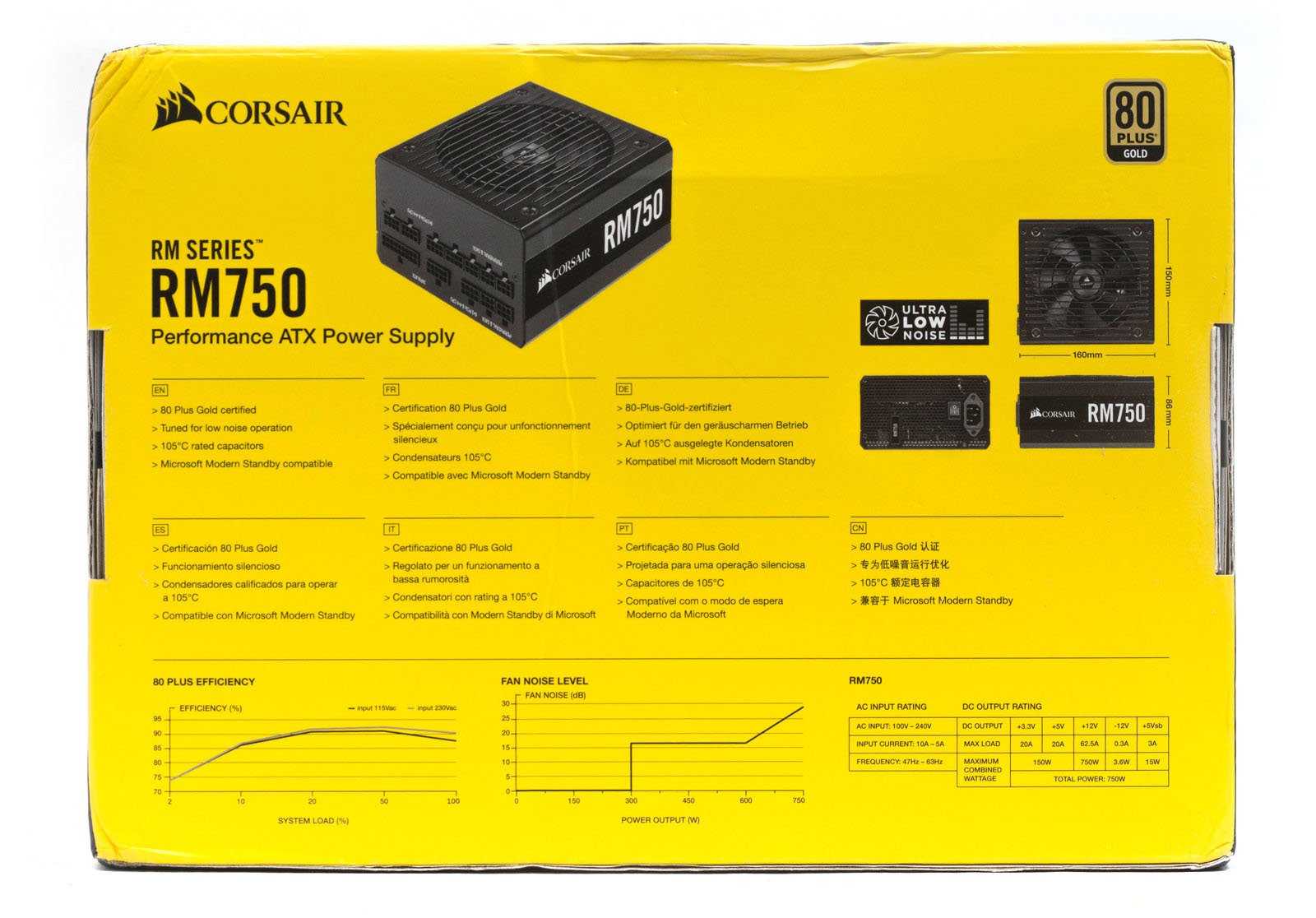

Блок питания поставляется в картонной коробке с цветной полиграфией. Основной цвет в оформлении — желтый, что соответствует серии с сертификатом Gold.
На лицевой стороне расположено изображение самого БП, наименование модели, значки сертификата и гарантии.
На обратной стороне — графики КПД и уровня шума вентилятора, таблица с нагрузочными характеристиками и краткое перечисление основных достоинств.
На одной из граней расположен слоган «power play»; видимо, это — игровая мощь!

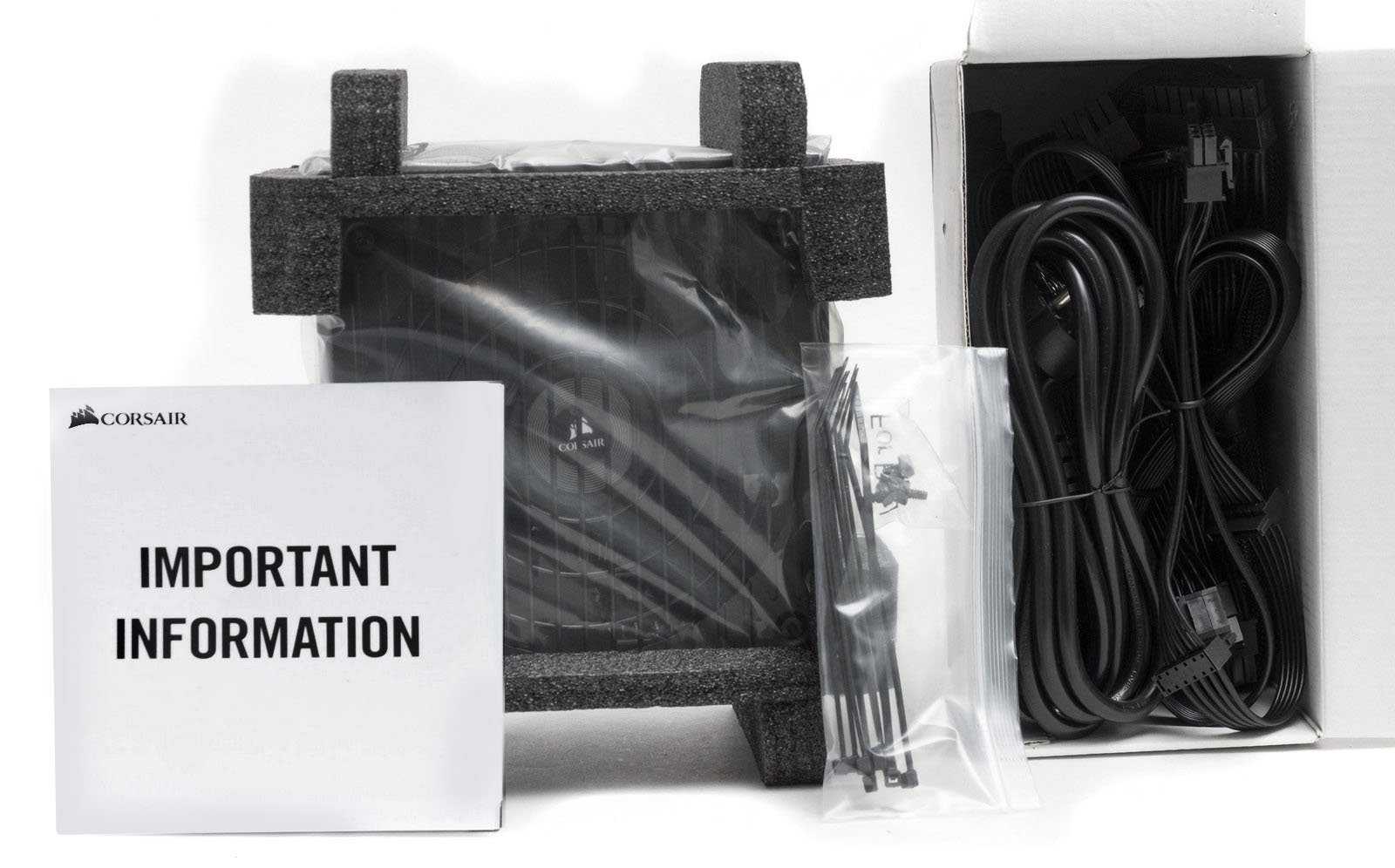

В коробке находится блок питания, зафиксированный между демпферов из полистирола, и картонная упаковка с модульными кабелями. Также в комплект входит инструкция, крепежные винты и пластиковые одноразовые стяжки.
Комплект кабелей следующий:

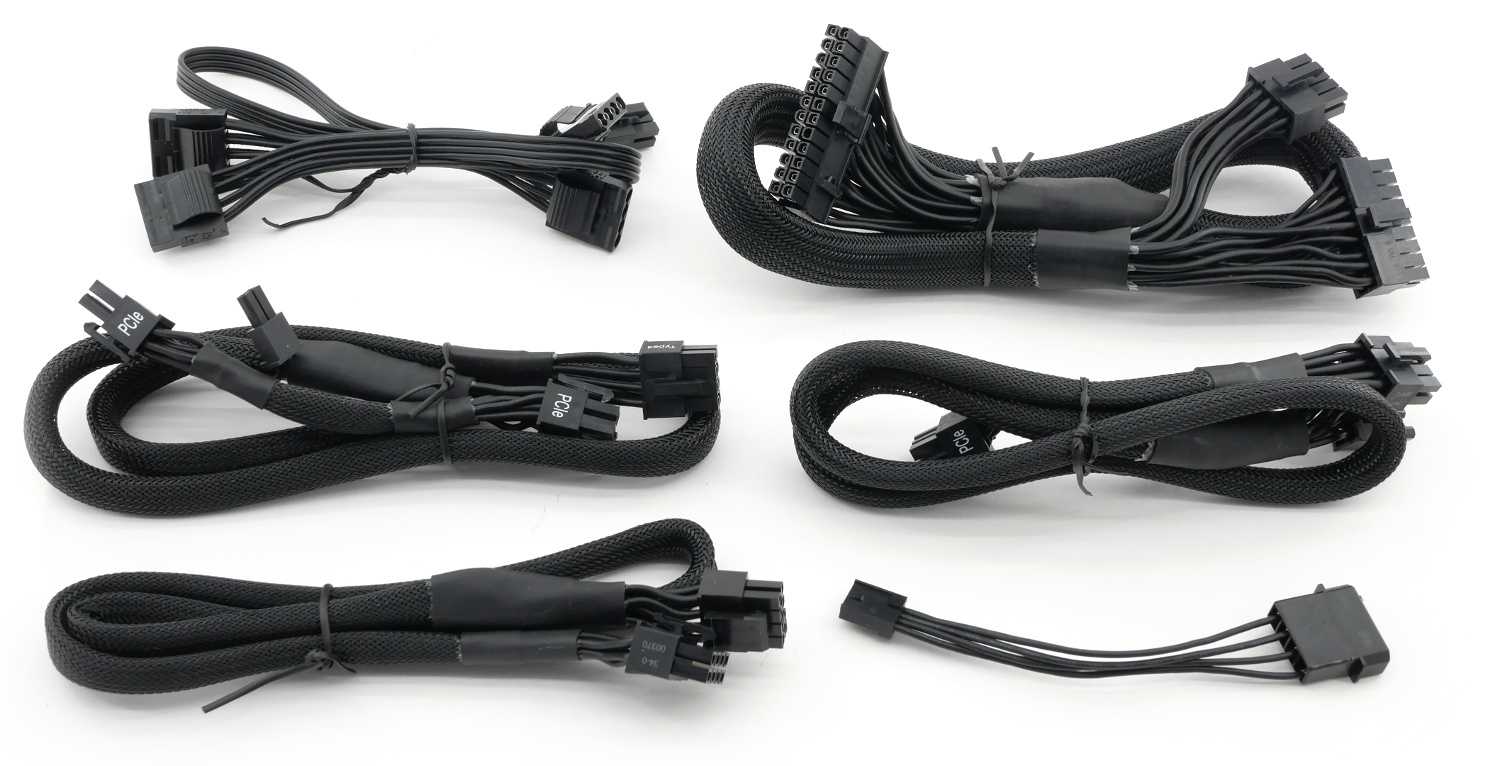

- Основной 20+4-пин кабель ATX в нейлоновой оплетке: 60 см;
- Два кабеля питания CPU 4+4-пин: 65 см;
- Три кабеля PCI-E 2.0 с двумя разъемами 6+2-пин: 60+15 см.
- Два кабеля SATA по три угловых разъема: 50+10+10 см;
- Один кабель SATA на четыре угловых разъема: 45+12+12+12 см;
- Один кабель Molex 4-пин: 45+10+10+10 см.
Сечение проводов в основном 18 AWG, в кабеле ATX имеются провода 20 AWG, кабель Molex из проводов сечением 16 AWG. Все кабели, кроме основного ATX, в виде плоских шлейфов.
Спецификация

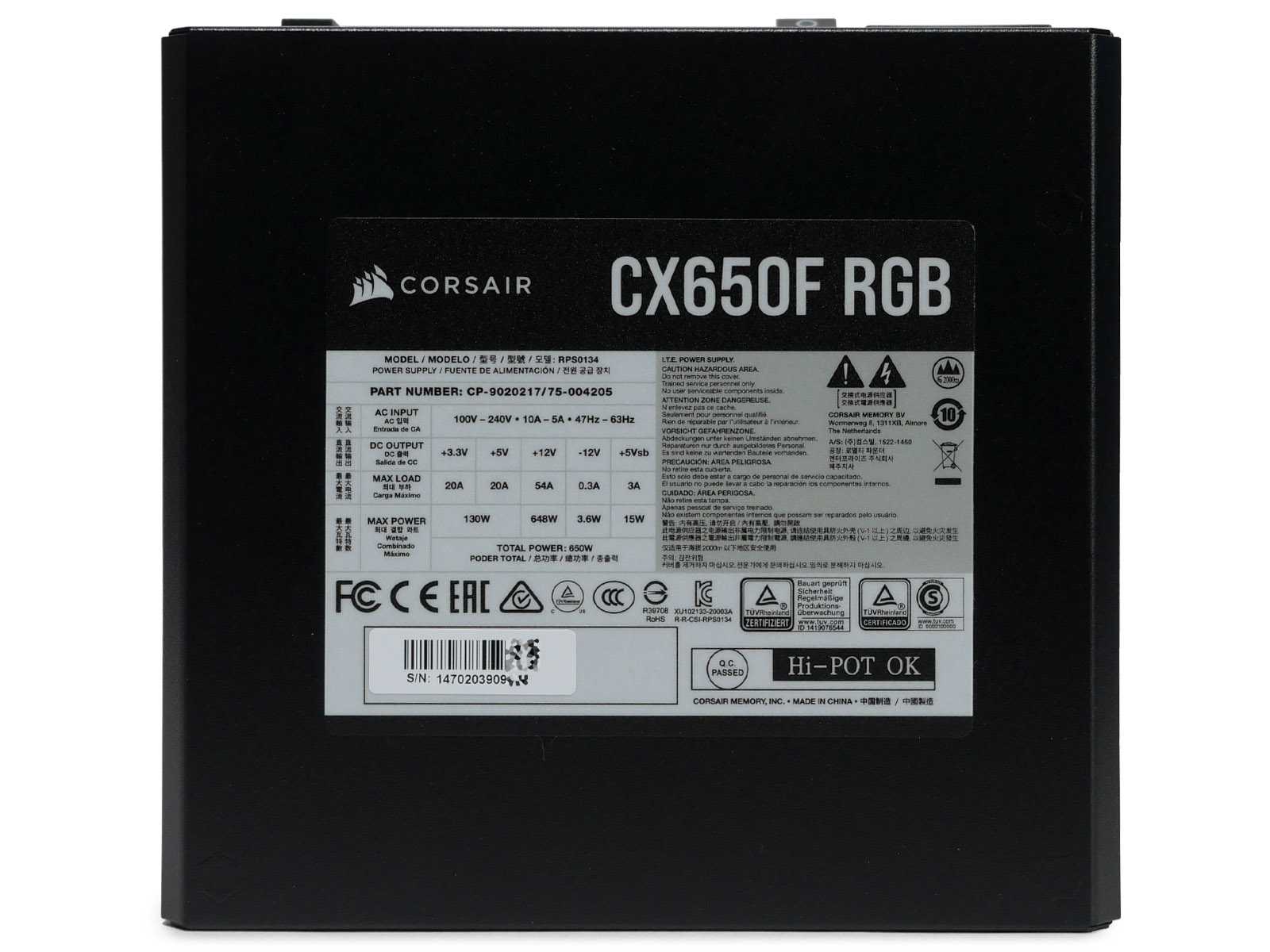

- Модель: Corsair CX650F RGB;
- Артикул: RPS0134;
- Максимальная выходная мощность: 650 Вт;
- Цвет корпуса: черный;
- Размеры (Ш/В/Д): 150 х 86 x 140 мм;
- Форм-фактор ATX: версия 2.4;
- Коррекция фактора мощности (PFC): активная (APFC);
- Входное напряжение: 100-240 В переменного тока с частотой 47-63 Гц;
- Входной ток: до 5-10 А;
- Система охлаждения: 120-мм вентилятор с подшипником скольжения;
- Эффективность: 80 PLUS BRONZE;
- Среднее время безотказной работы: 100 000 часов MTBF при температуре 25 °C;
- Защита: OVP, OPP, SCP, OCP, UVP, OTP;
- Срок гарантии: 5 лет.
Нагрузочная таблица:

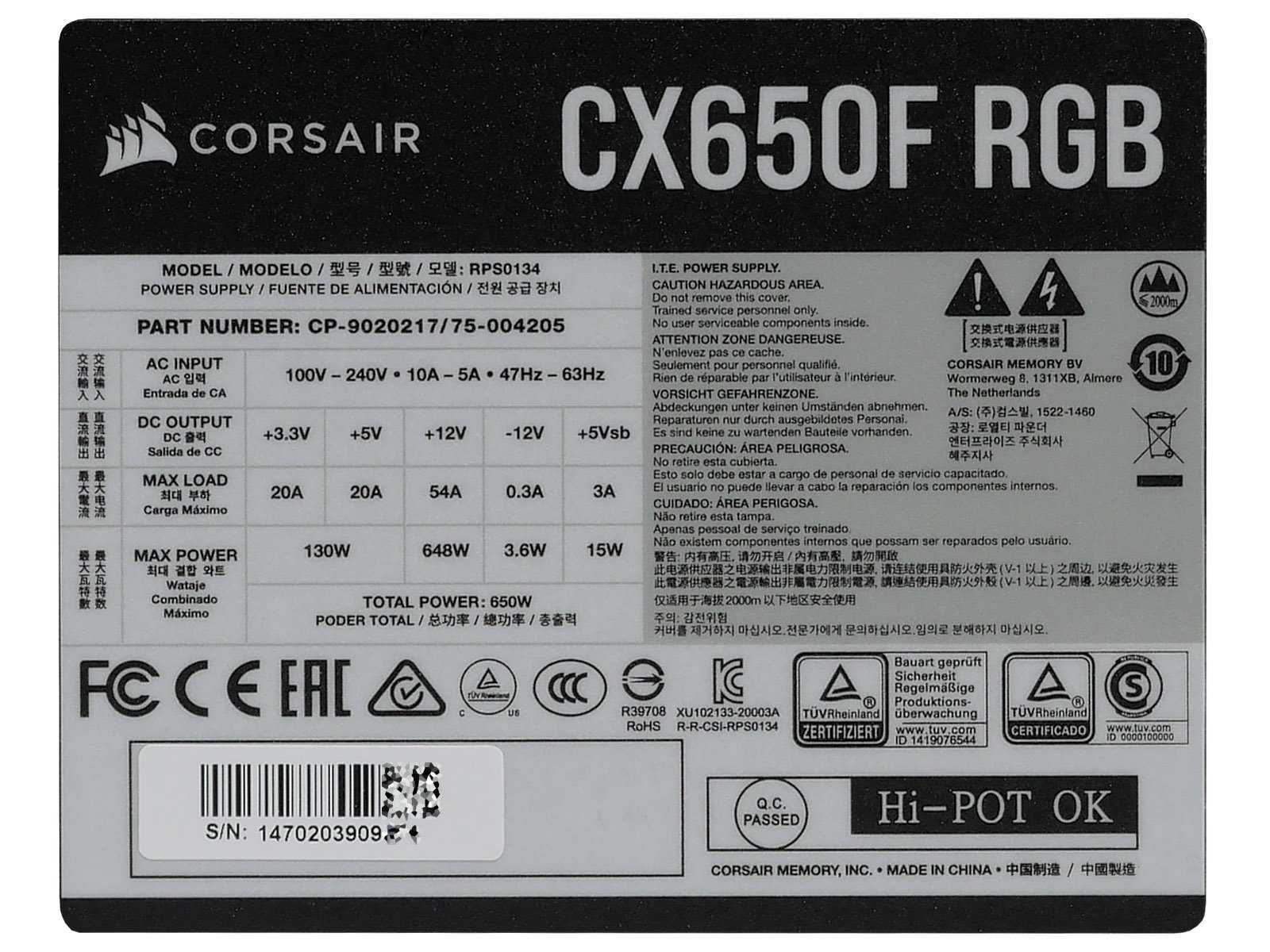

Широкий диапазон входного напряжения блока питания от 100 до 240 В в российских реалиях гарантирует его стабильную работу даже при пониженном напряжении в электросети. В полном соответствии с требованиями производительных современных компьютеров домашнего сегмента упор в схемотехнике сделан на шине +12 В. По спецификации она выдерживает нагрузку до 648 Вт. Это отличный показатель для блока с заявленной мощностью 650 Вт. Суммарная нагрузка на шины +3,3 В и +5 В ограничена значением в 130 Вт, достаточным для современного игрового или мультимедийного ПК.
Упаковка и комплектация
Упаковка блока питания CX650F RGB традиционно для продукции Corsair выделяется оформлением с изображением устройства на ярком жёлтом фоне. На полках магазинов взгляд непроизвольно цепляется за такой броский цвет. Размер коробки условно можно назвать средним — 30,1 x 18,4 x 13 см. Вес — 2,6 кг. Для дополнительной защиты от попадания пыли или влаги внутрь она запаяна в прозрачный полиэтилен.

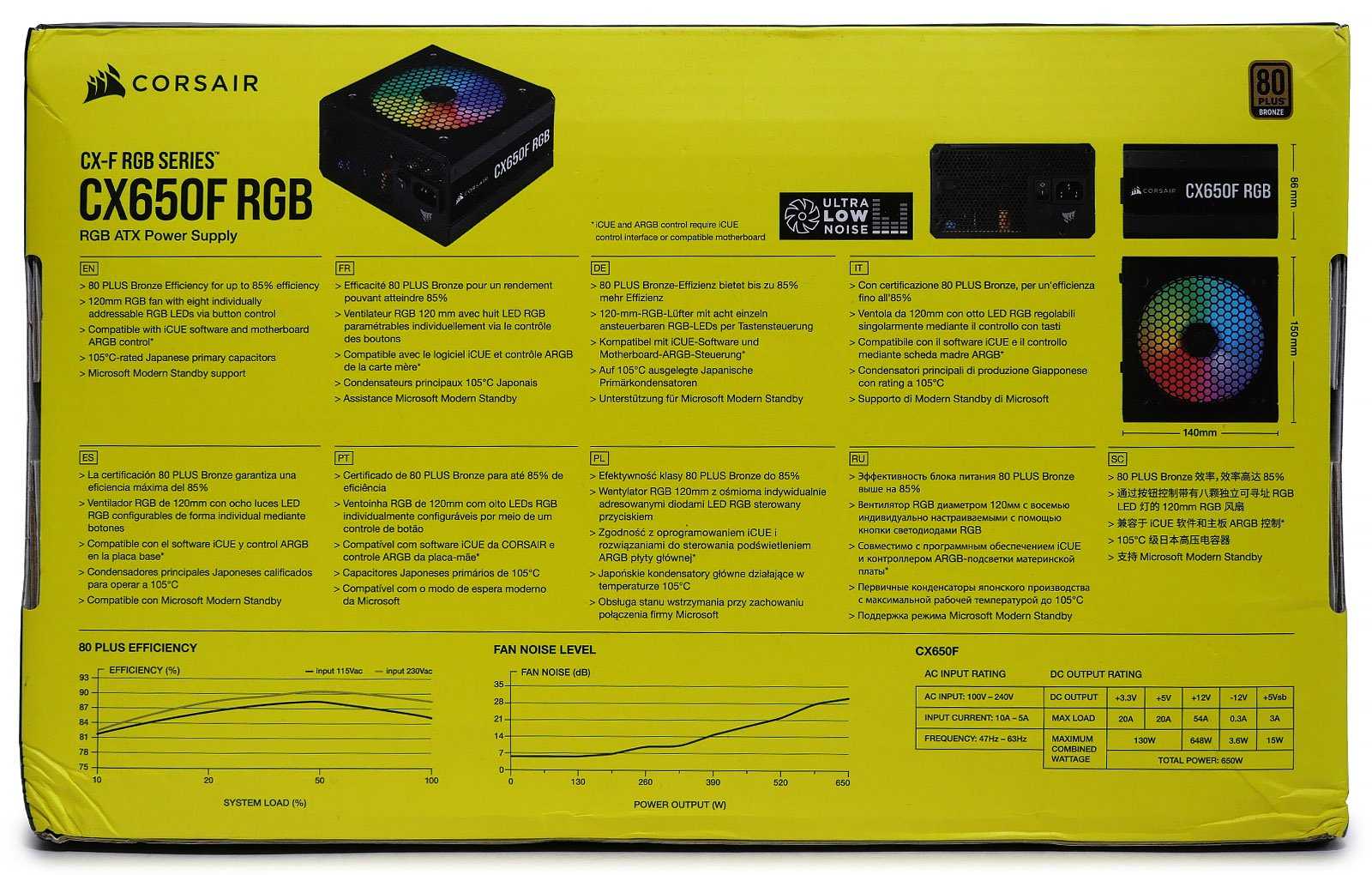

Боковые грани коробки изобилуют информацией об устройстве. В том числе сделано краткое описание на русском языке.
Прочность картонной упаковки в совокупности с внутренними уплотнителями из вспененного материала достаточная, чтобы сохранить товарный вид устройства при доставке курьерскими службами.

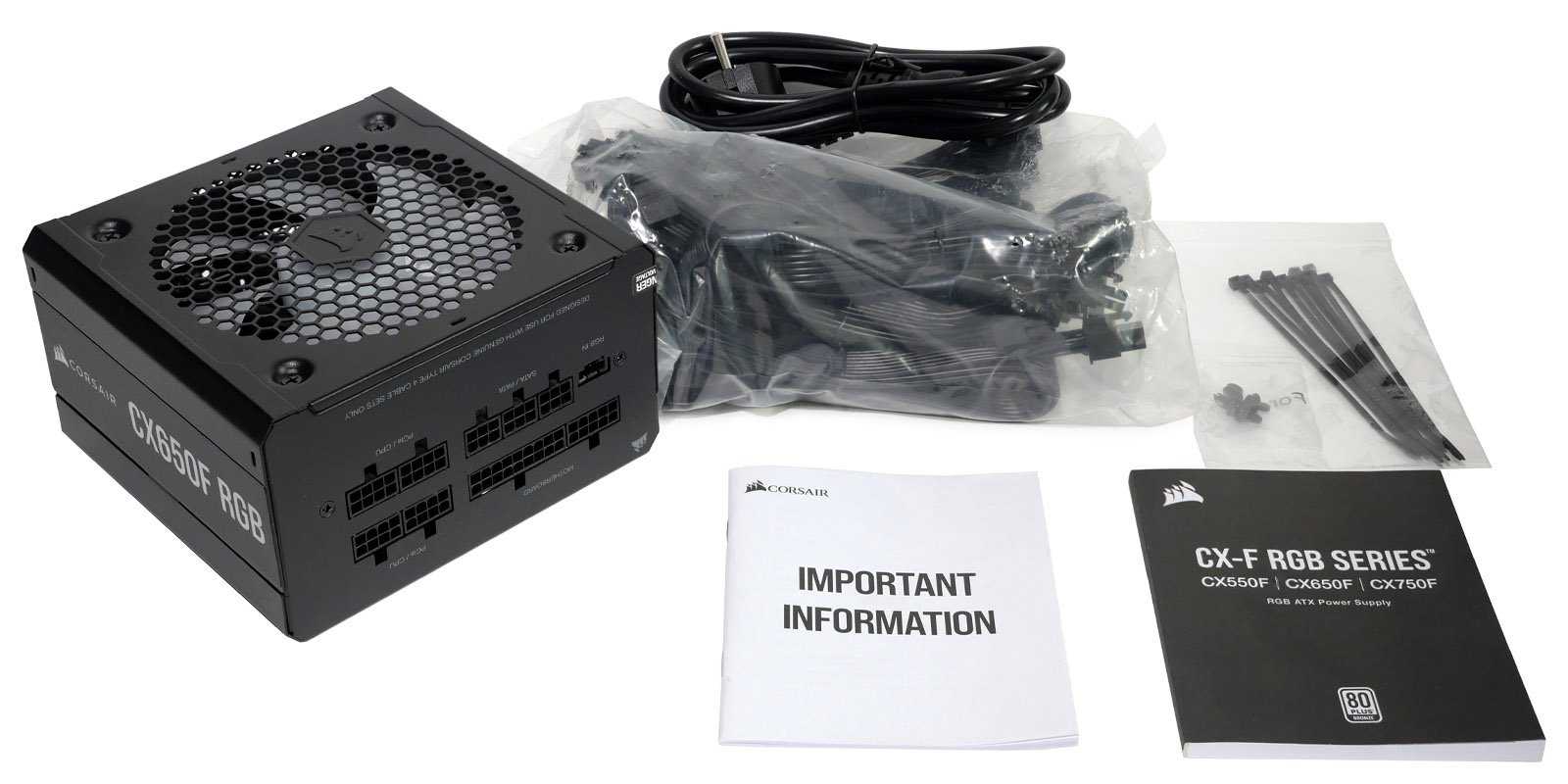

Комплектация блока питания Corsair CX650F RGB:
Блок питания с кодом модели RPS0134;
Буклет с руководством пользователя на нескольких языках;
Буклет с важной информацией о безопасности устройства;
Пакет с оригинальными модульными проводами Corsair (тип 4);
Сетевой провод длиной 138 см с угловой евровилкой для подключения к сети электропитания 230 В;

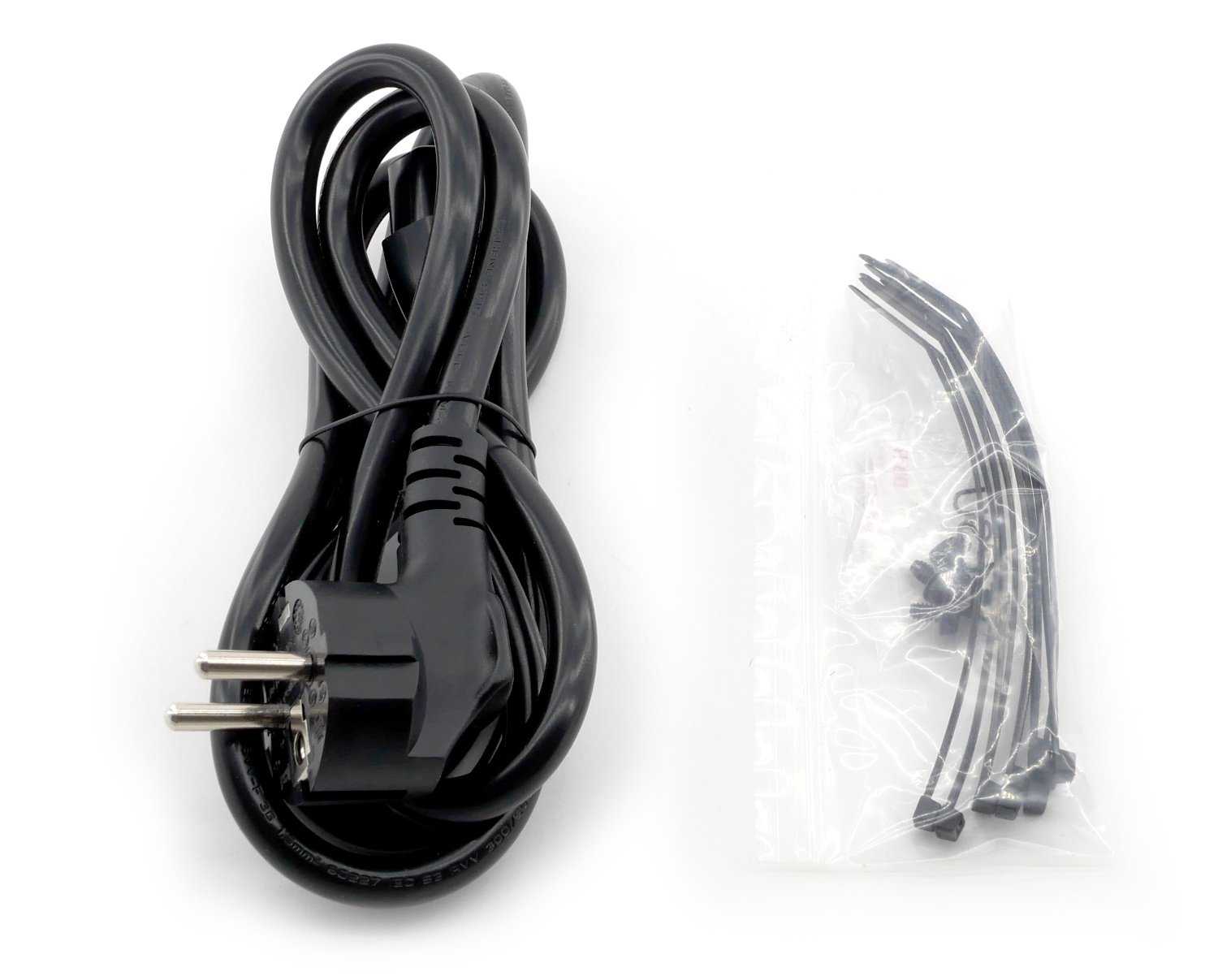

Зип-пакет с четырьмя крепёжными винтами и нейлоновыми хомутами для проводов чёрного цвета.
Тестирование
В процессе тестированияблок питания случайно отметился в другом тестовом стенде с материнской платойAsusROG Maximus XIHero(Wi-Fi) и видеокартойASUS TurboGeForce RTX2080 Ti.
Непосредственно тестирование проводилось на специализированном стенде с возможность нагружать линию +12 В с шагом 50±5 Вт.Линии +3.3 В и +5 В подключались к постоянной нагрузке в 50 Вт, что является типичной нагрузкой на них в реальной системе.
По требованиям стандарта ATX отклонение не должно превышать 5%. Таким образом, норма для линии +12 В лежит в пределах 11.4-12.6 В.
В качестве измерительного оборудования использования мультиметр и ваттметр. Пиковое значение, на которое смог нагрузить стенд блок питания Corsair HX1200, к сожалению, не достиг максимального показателя и составил только 1050 Вт.
Как показала практика, со стабильностью у блока питания Corsair HX1200 все в полном порядке. Отклонения укладываются в 2,4% по линии +12 и менее 2% по вторичным линиям. Прекрасный результат для источника питания мощностью 1200 Вт.
Отдельного внимания заслуживает полупассивная система охлаждения с технологией Zero PWM. Как информируют сами разработчики, до 40% мощности вентилятор остается полностью недвижим и лишь затем начинает плавно раскручиваться. У нас нет данных показаний тахометра, лишь акустические показатели и визуальный осмотр.
Примерно на отметке 450-480 Вт вентилятор стартует и раскручивается примерно до 600-650 об/мин. Далее следует линейный рост. Даже при максимальной нагрузке Corsair HX1200 остается тихим, но не бесшумным. Визуально скорость вращения составляет 1200-1300 об/мин, что для модели мощностью 1200 Вт выглядит впечатляюще.

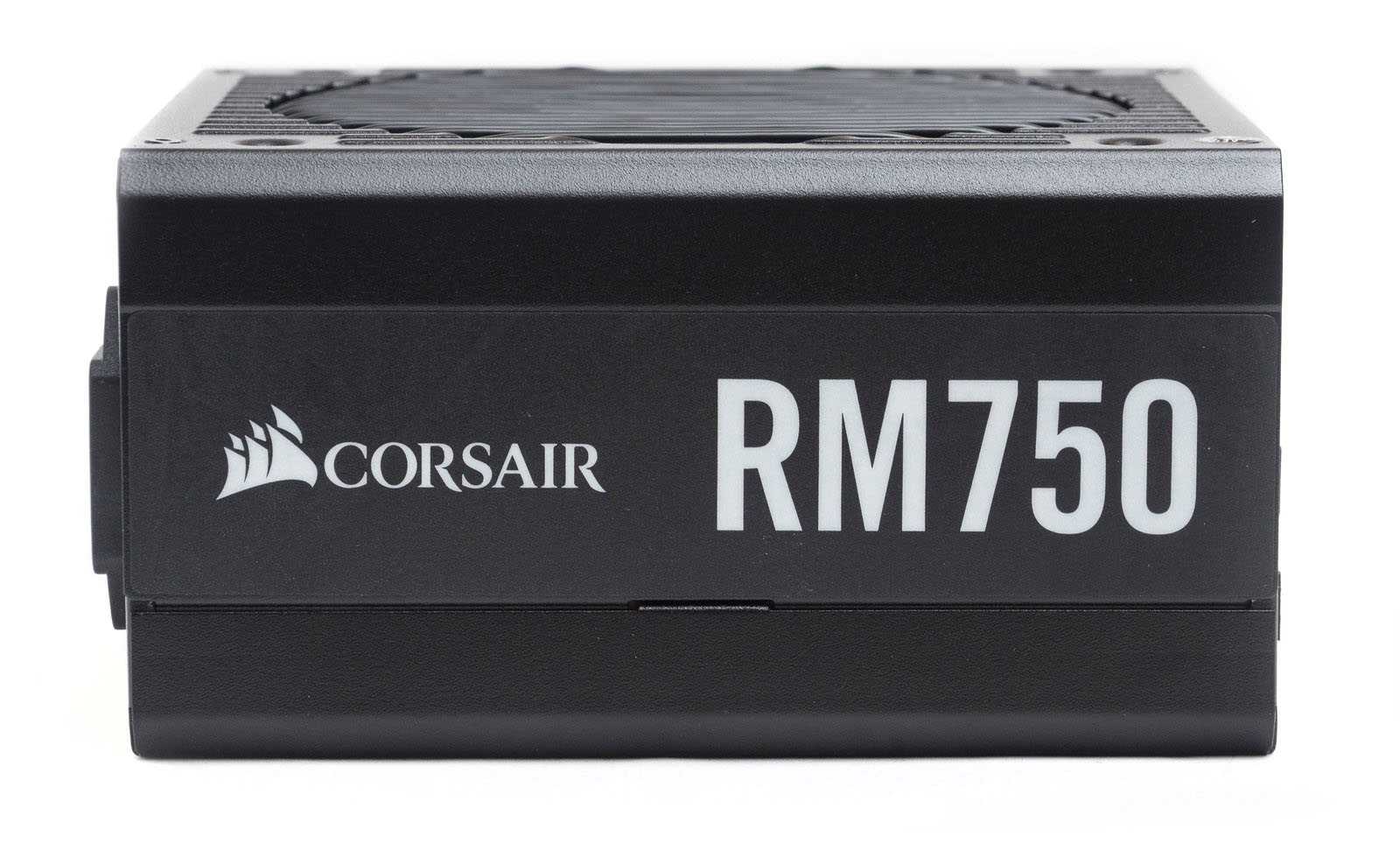

Внешний вид

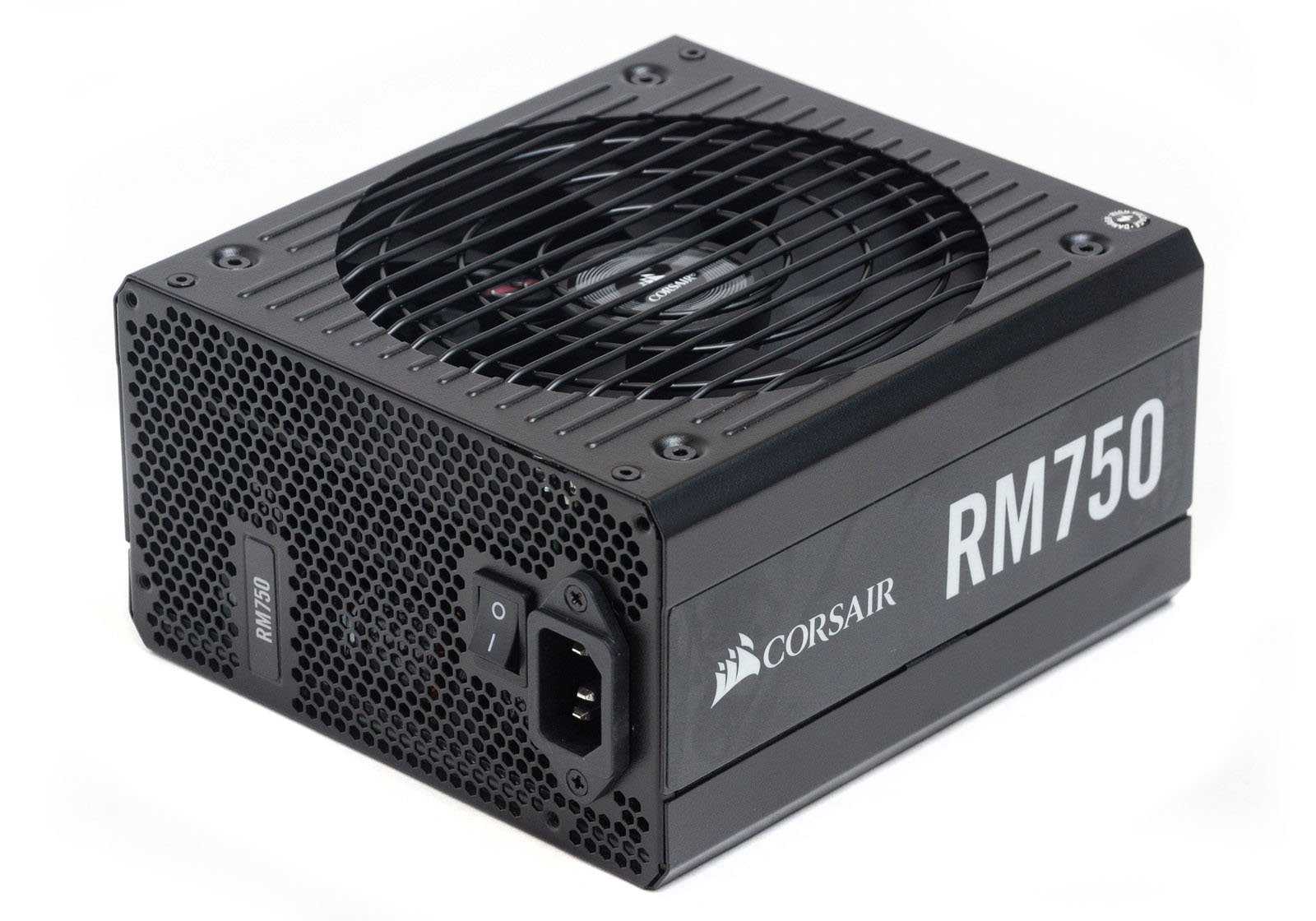

Внешне модель 2019 года мало отличается от модели 2013-го, основное различие в длине корпуса — новинка стала заметно короче (160 мм против 180 мм).
Вторым отличием стало отсутствие поддержки технологии Corsair Link.
Оригинальный дизайн со скошенными ребрами по длине остался прежним, как и специфичная форма решетки-«гриль» над вентилятором.

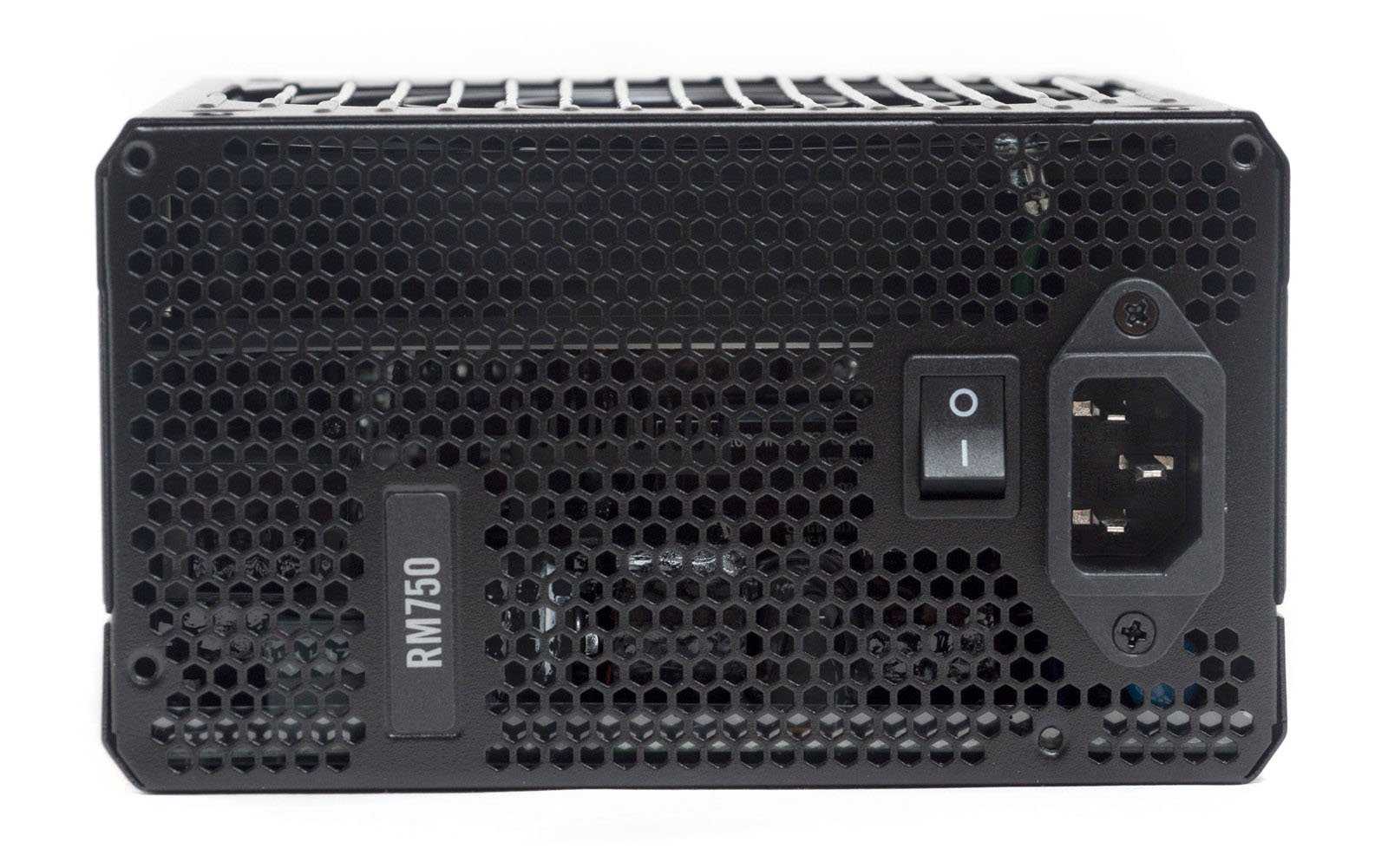

На лицевой панели мы видим привычную перфорацию в виде сот. Сетевой разъем ориентирован вертикально, рядом расположен тумблер включения. Имеется вставка с указанием модели.
Также название модели и логотип компании находятся на боковых гранях. Цвета классические – черный и белый; прошлые модели были с желтыми элементами, указывающими на сертификат, но смотрелось это пестро.

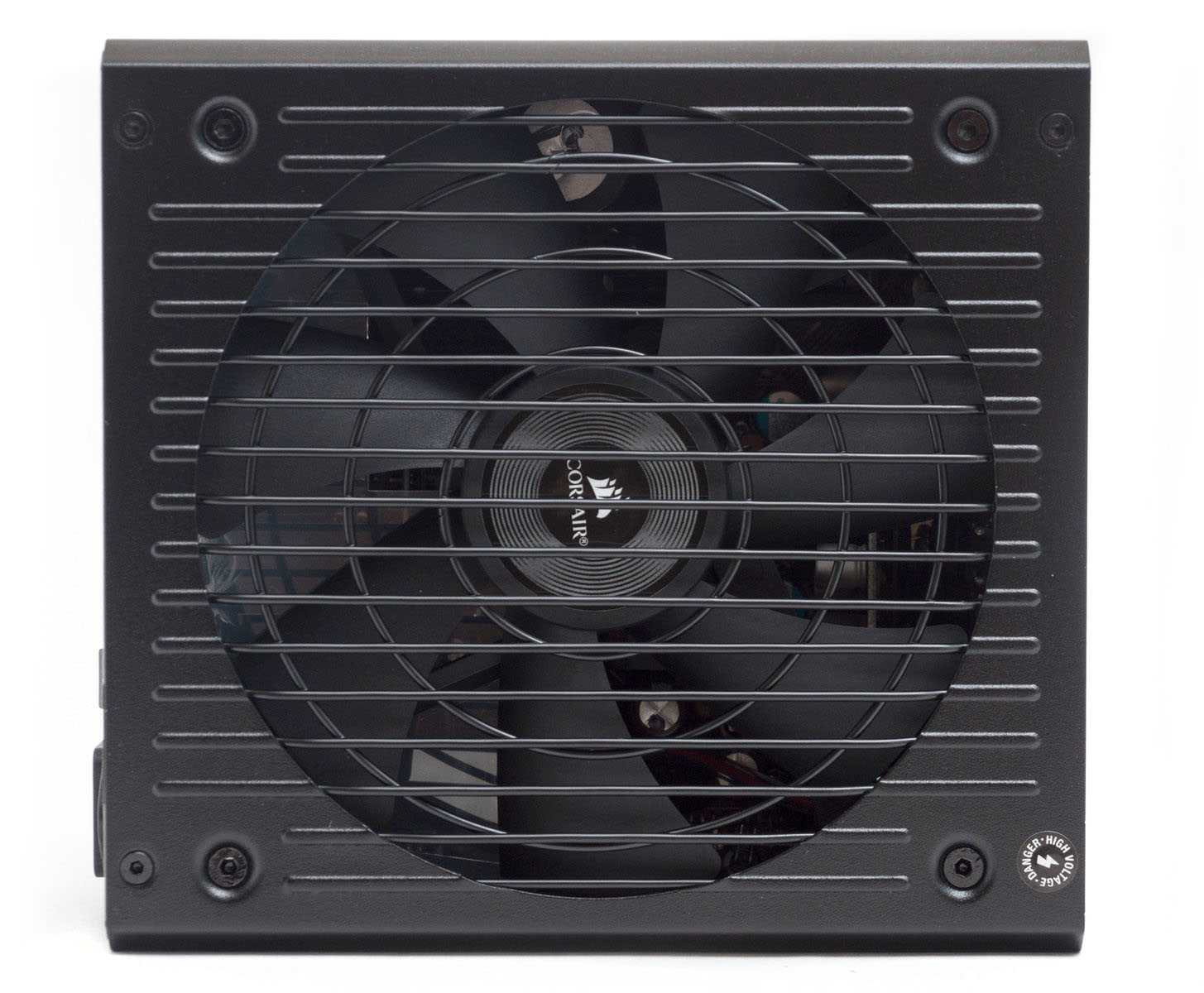

Нижняя панель закрыта проволочной решеткой в виде параллельных линий, которые визуально продолжаются штамповкой на корпусе. На одном из винтов присутствует гарантийная наклейка с предупреждающей надписью.

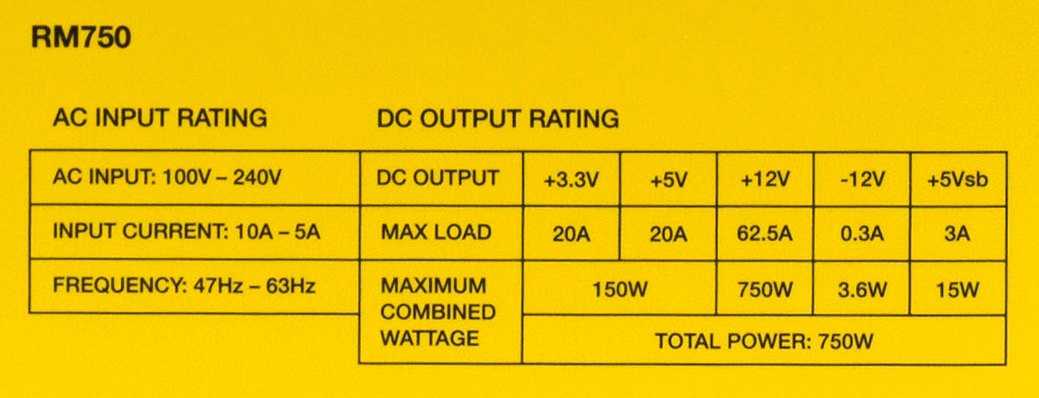

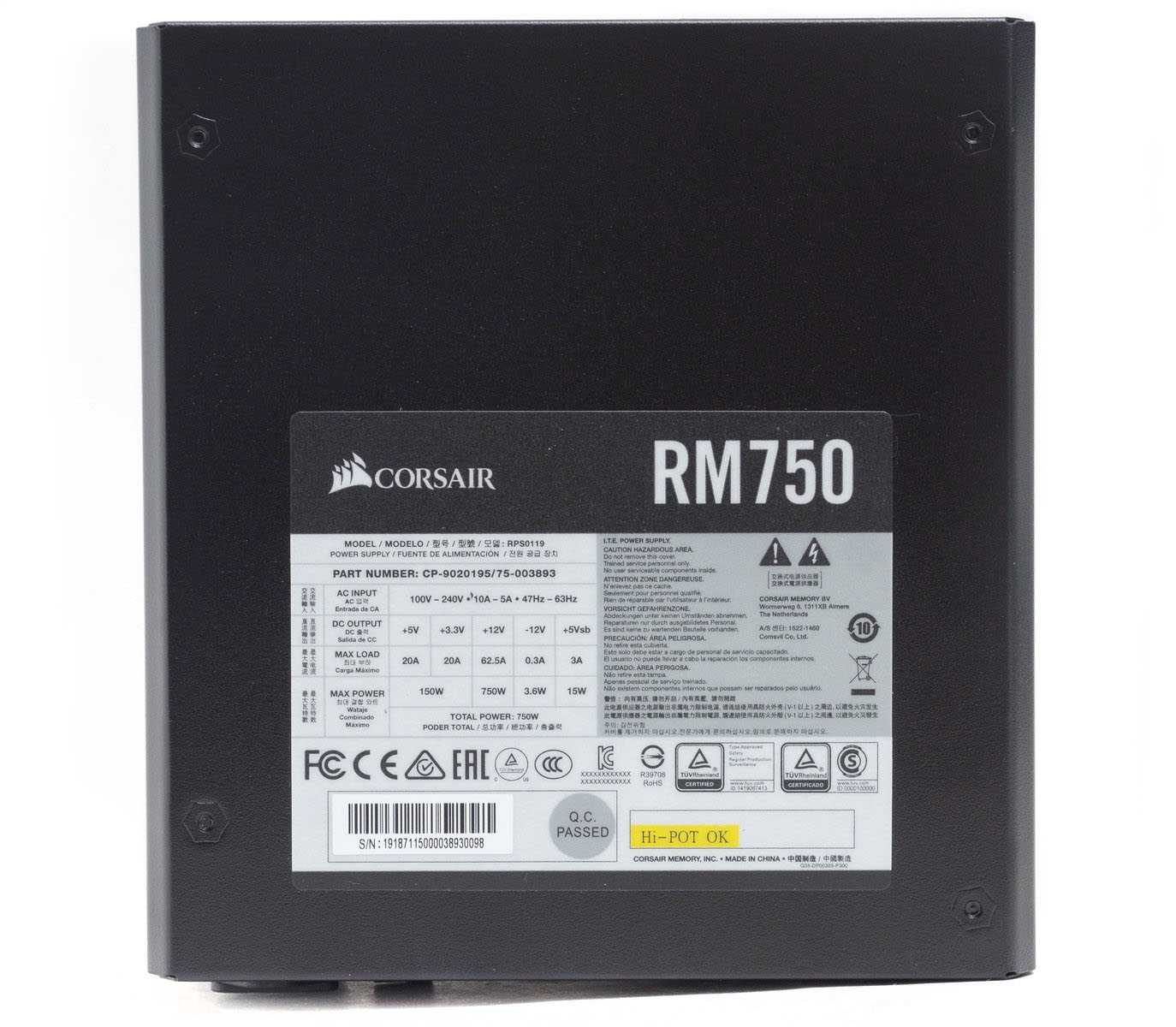

На верхней панели присутствует наклейка с нагрузочными характеристиками. Здесь же наклеены стикеры об успешной проверке и испытании данного экземпляра.

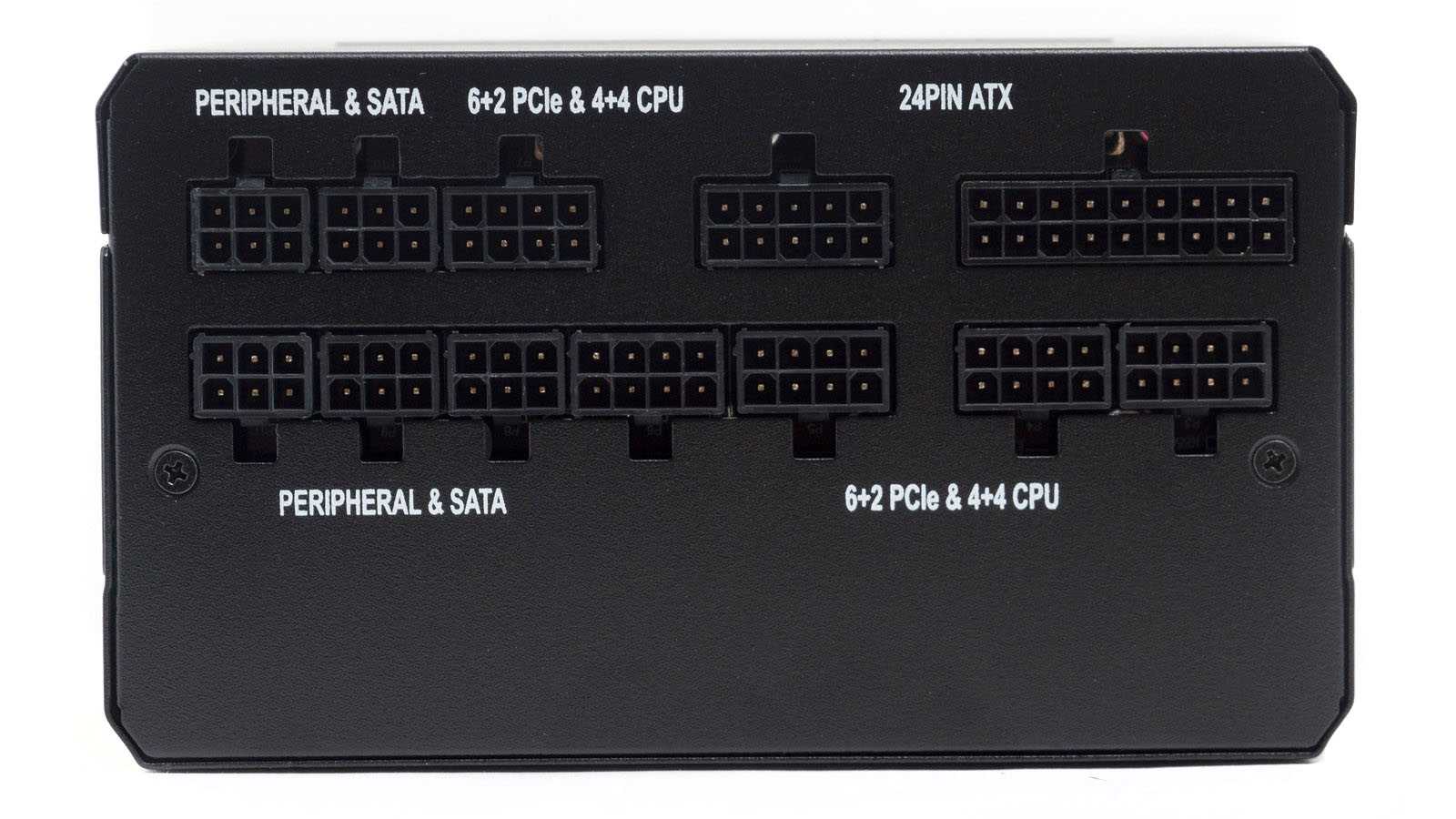

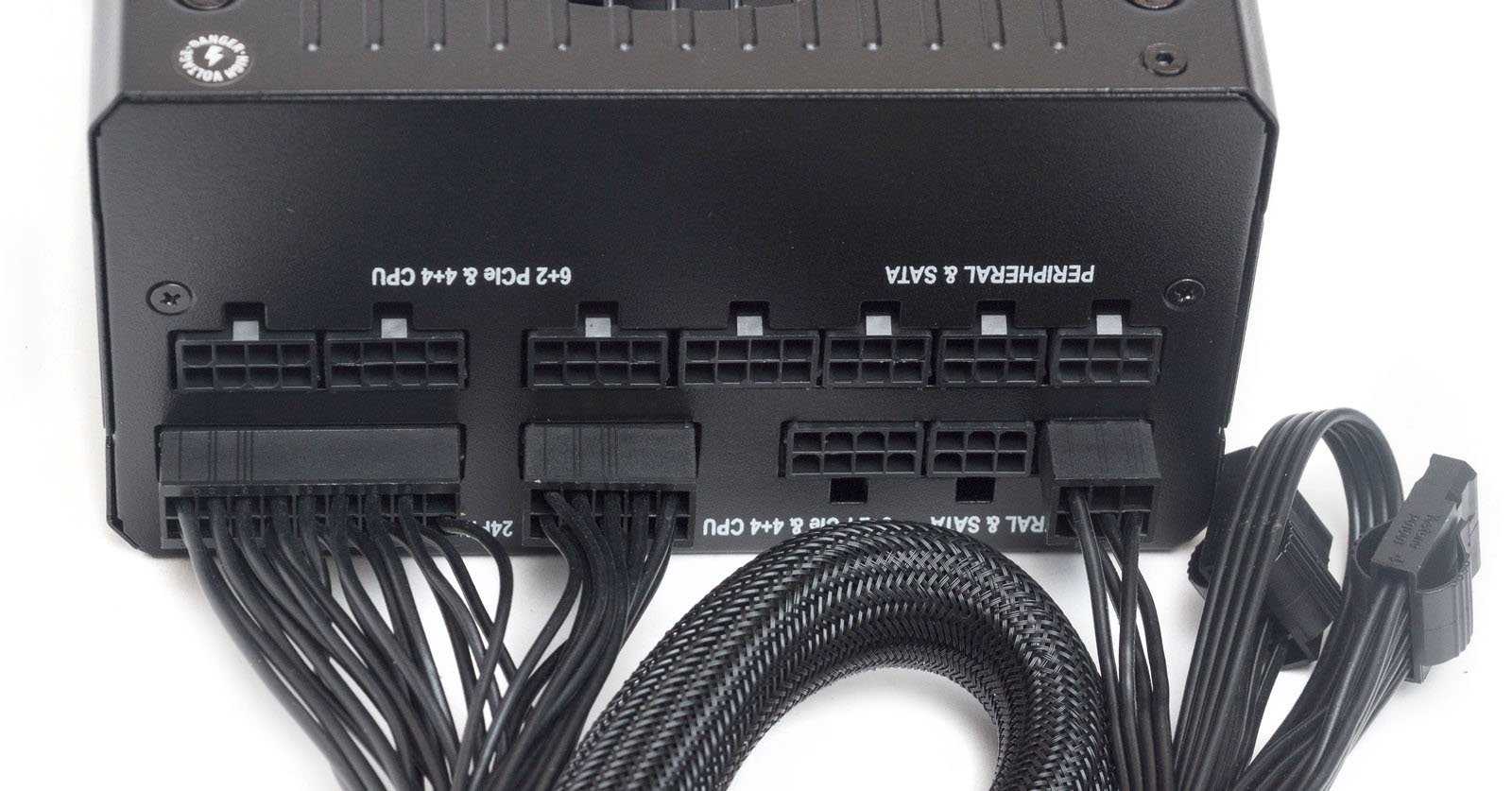

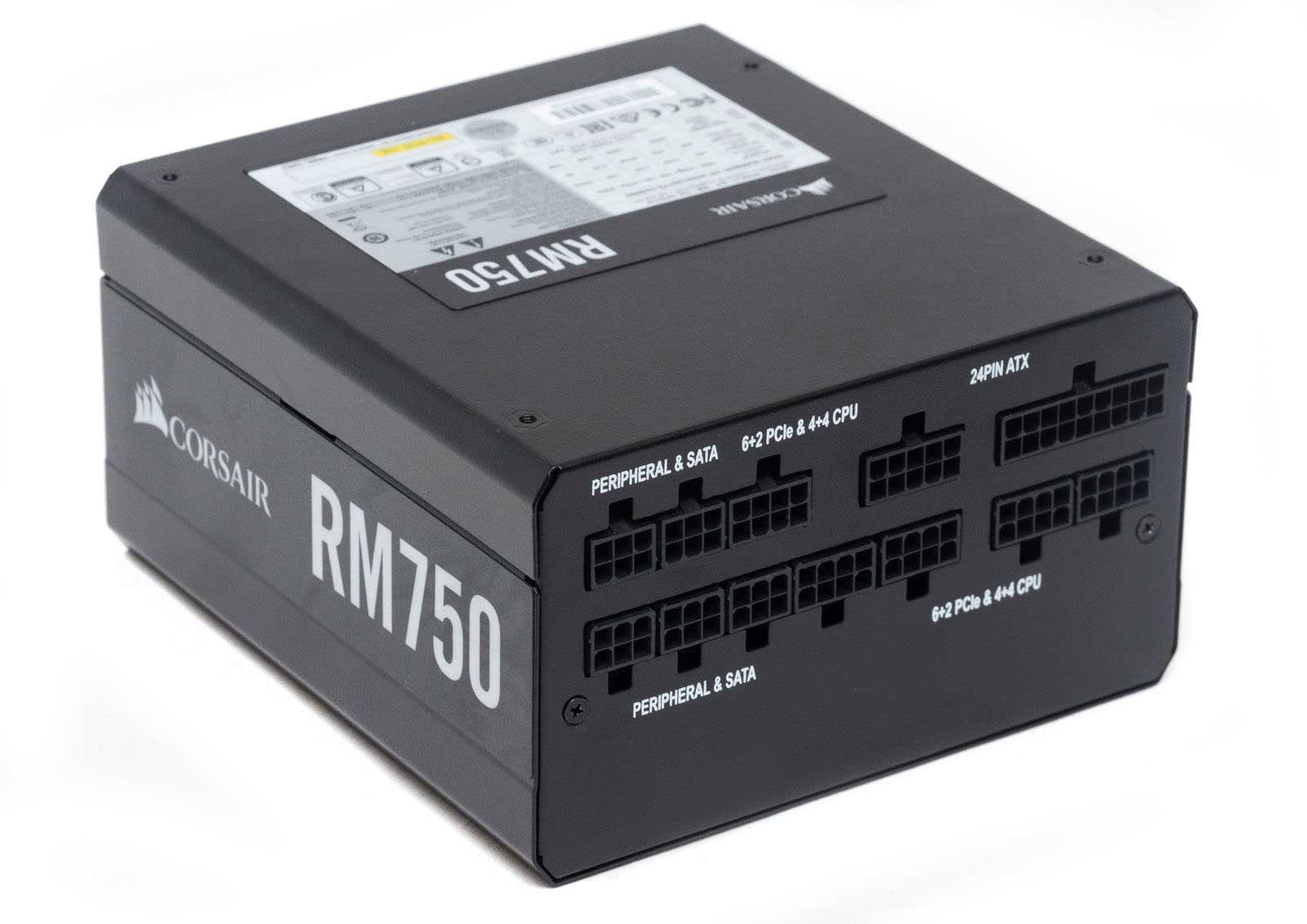

На тыльной панели в два ряда разместились разъемы для подключения модульных кабелей, все разъемы промаркированы. В отличие от прошлой модели их стало значительно больше: два для CPU, три для PCI-E и пять для питания периферии.
Колодки кабелей подключаются с надежной фиксацией на защелки.
Охлаждение

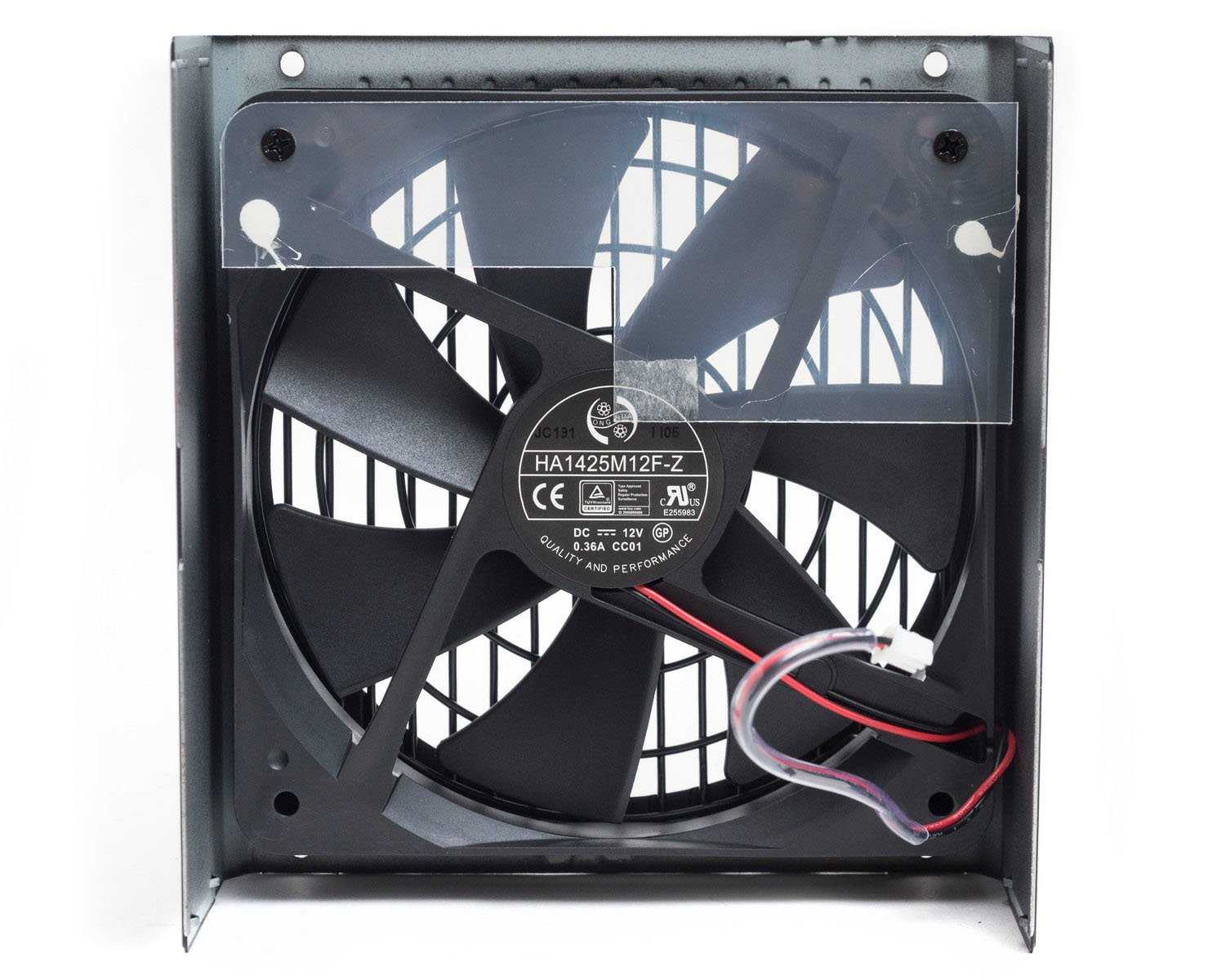

За охлаждение отвечает вентилятор HA1425M12F-Z от Dongguan Honghua Electronic Technology.
Используется подшипник скольжения (rifle bearing). Максимальная скорость вращения заявлена на уровне 1800 об/минуту. Для управления его скоростью используется микрочип PIC16F1503, активный режим включается не только при достижении определенной нагрузки, но и при превышении заданной температуры.
У вентилятора имеется пассивный режим работы при нагрузке до 300 Вт. До 600 Вт его можно охарактеризовать как бесшумный — уровень шума ниже 30 дБ и не фиксируется прибором. Далее шум растет до 40 дБ при максимальной нагрузке, что вполне можно назвать комфортным уровнем.
В прошлых моделях использовался вентилятор NR135L, отлично зарекомендовавший себя как тихий и надежный.
Кабельная система

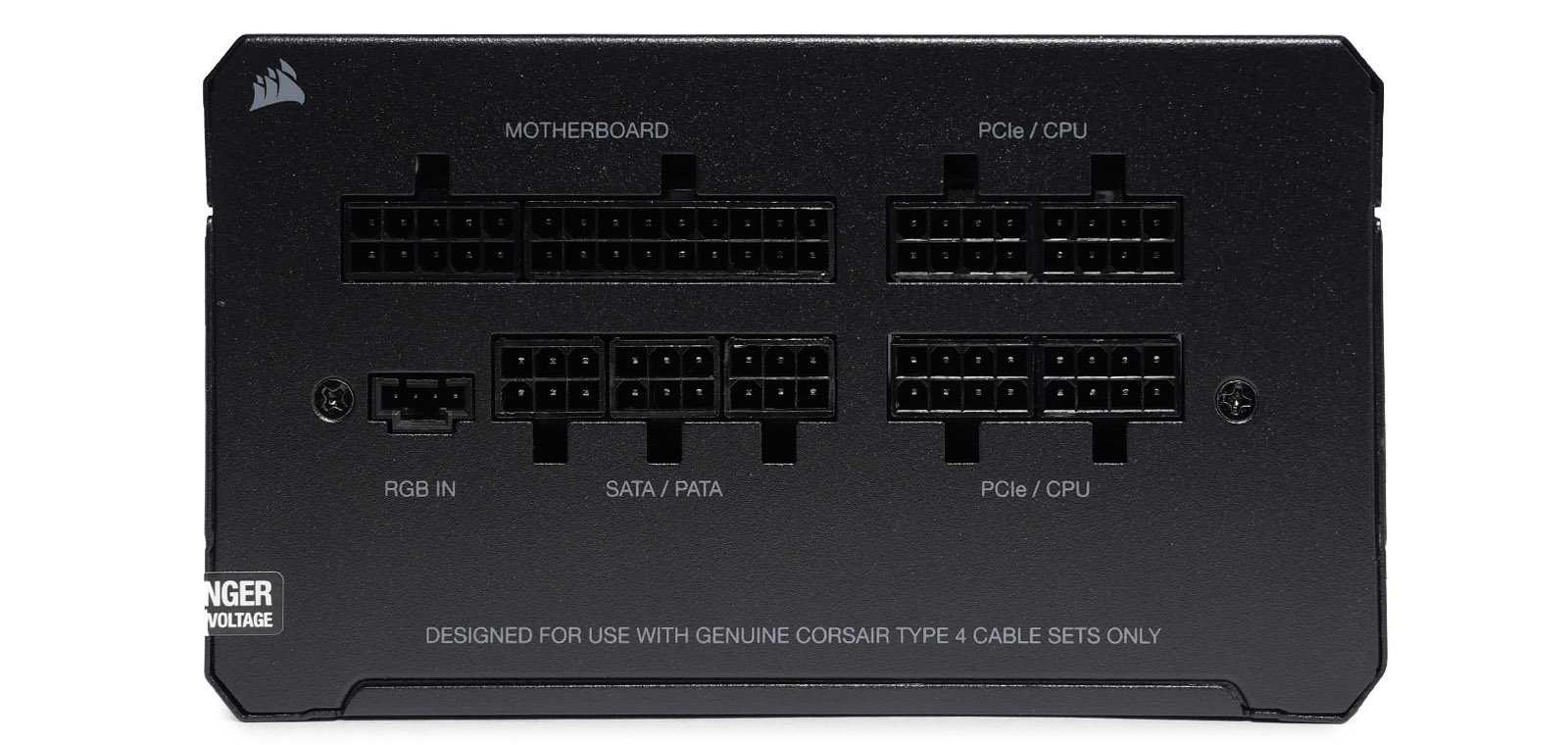

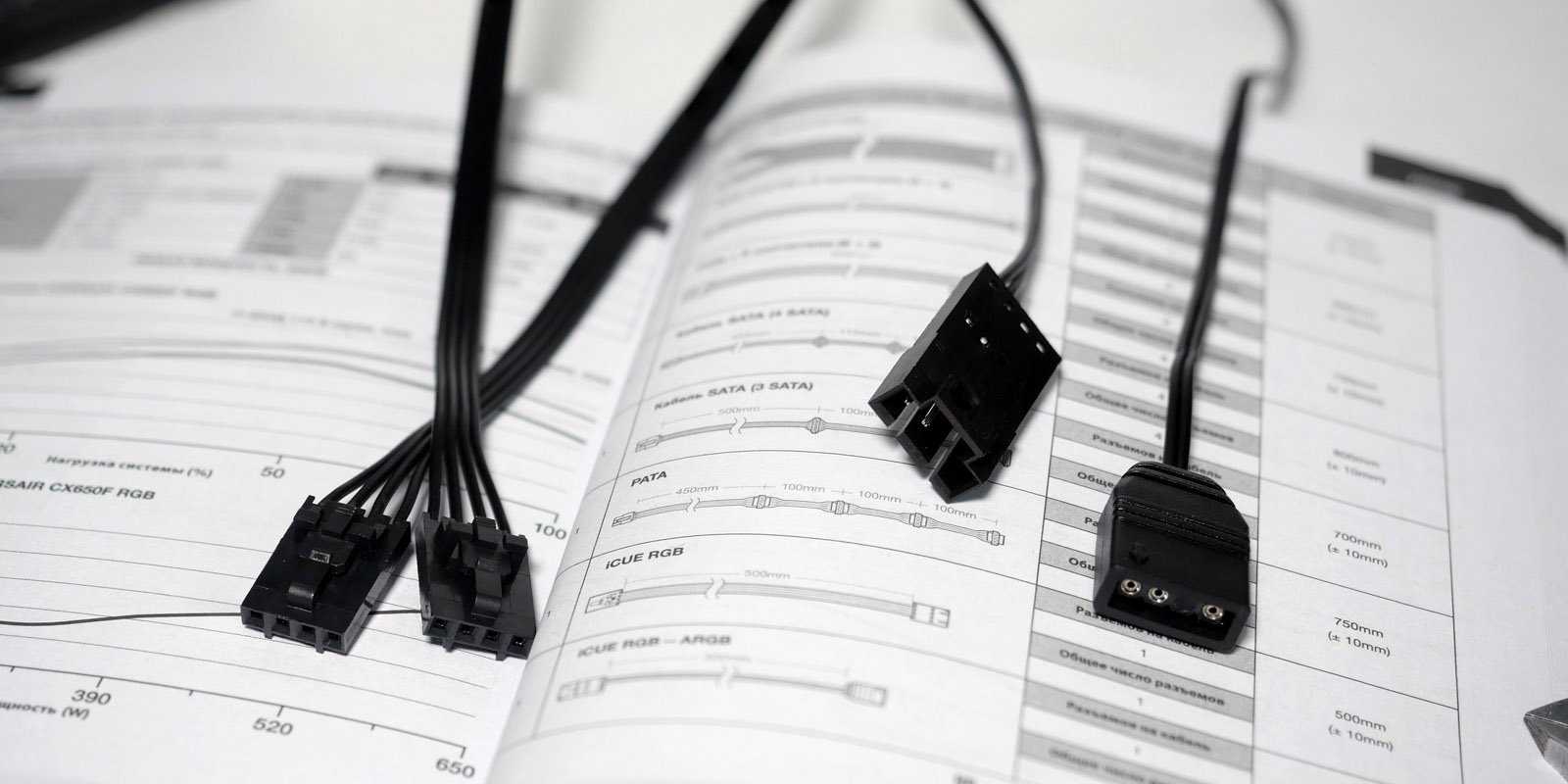

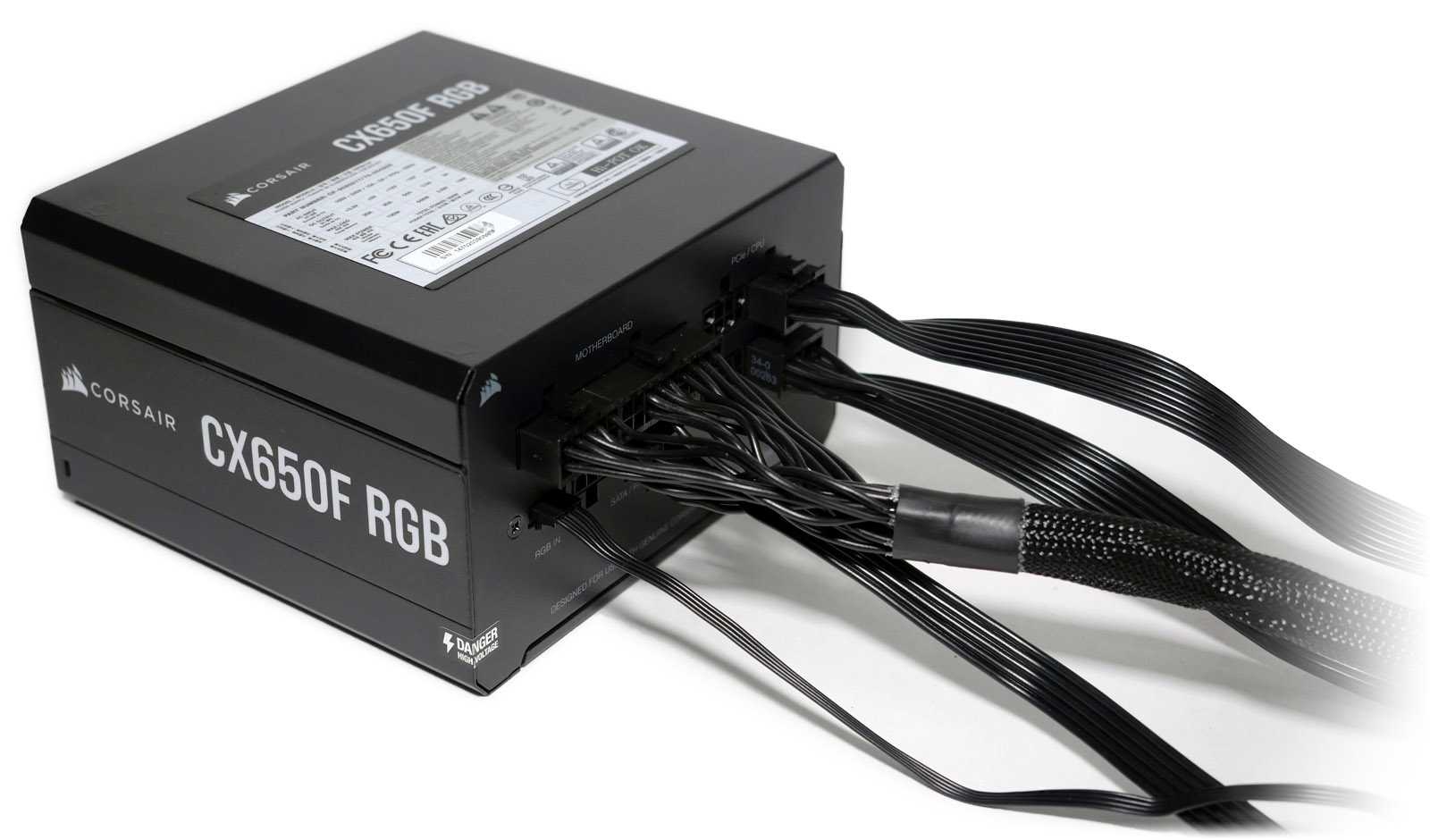

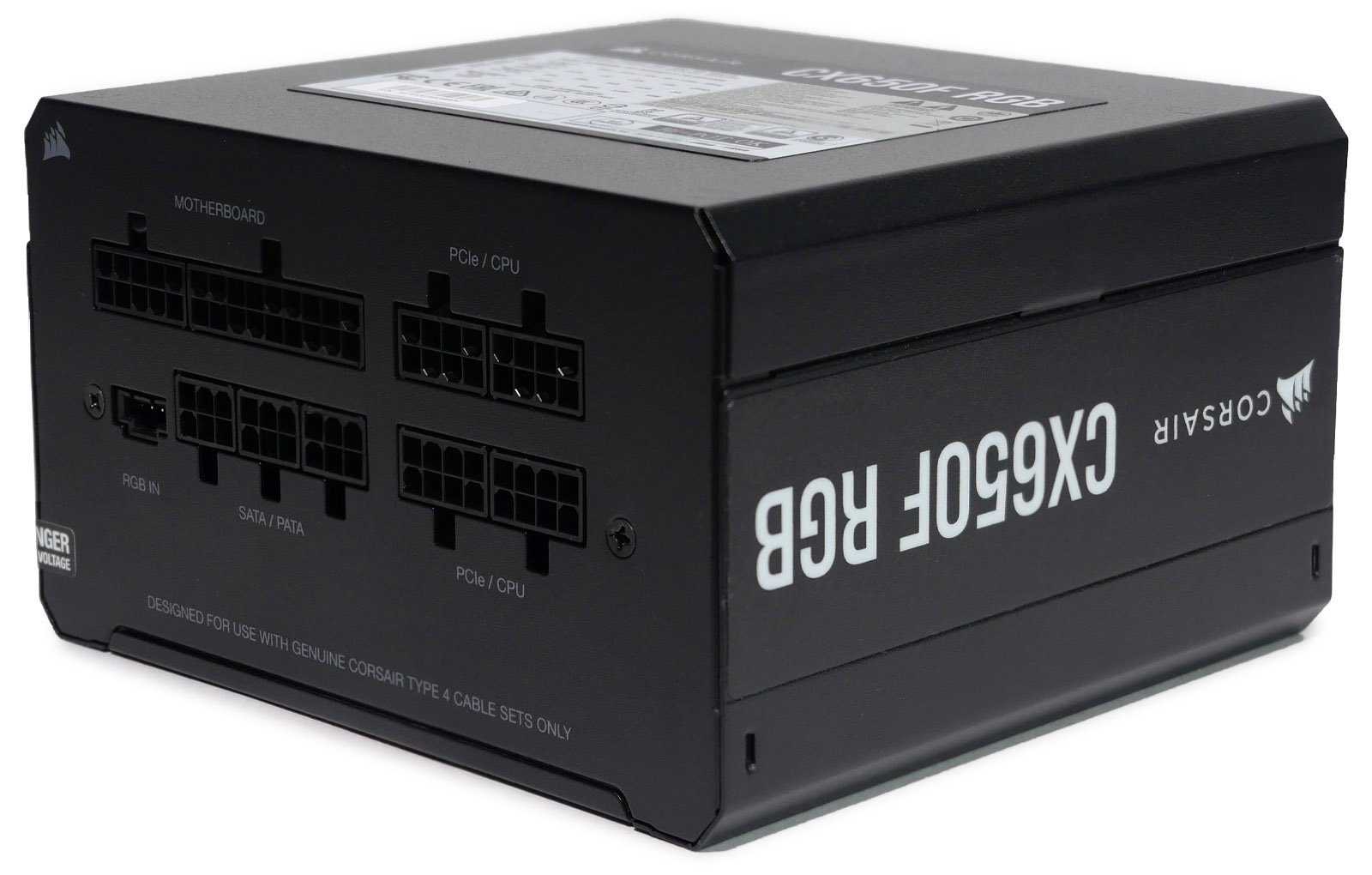

Блок питания Corsair CX650F RGB полностью модульный. Все провода, в том числе и основной 24-контактный, отключаются. Коннекторы разных линий отличаются, поэтому ошибочные подключения невозможны.
Пучки отдельных линий питания разные по виду. Основной собран в жгут круглого сечения, затянутый в оплётку. Остальные — ленточного типа. Все чёрного цвета.
Длина проводов и количество коннекторов CX650F:
- Питание материнской платы 24(20+4)-pin — 600 мм;
- Дополнительное питание процессора EPS12V 8-pin (два штекера) — 650 мм;
- PCI-E 8(6+2)-pin — 2 х (600 мм +150 мм);
- Периферия SATA — 1 х (450 мм + 110 мм + 110 мм + 110 мм);
- Периферия SATA — 1 х (490 мм + 100 мм + 100 мм);
- Периферия MOLEX — 1 х (500 мм + 95 мм + 95 мм + 95 мм).
Тестирование
Тестовый стенд позволяет нагружать линию +12 В с шагом в 100 Вт. Линии +3.3 В и +5 В подключались к постоянной нагрузке в 50 Вт.
По требованиям стандарта ATX12V отклонение не должно превышать 5%. Таким образом, норма для линии +12 В лежит в пределах от +11.4 до +12.6 В.

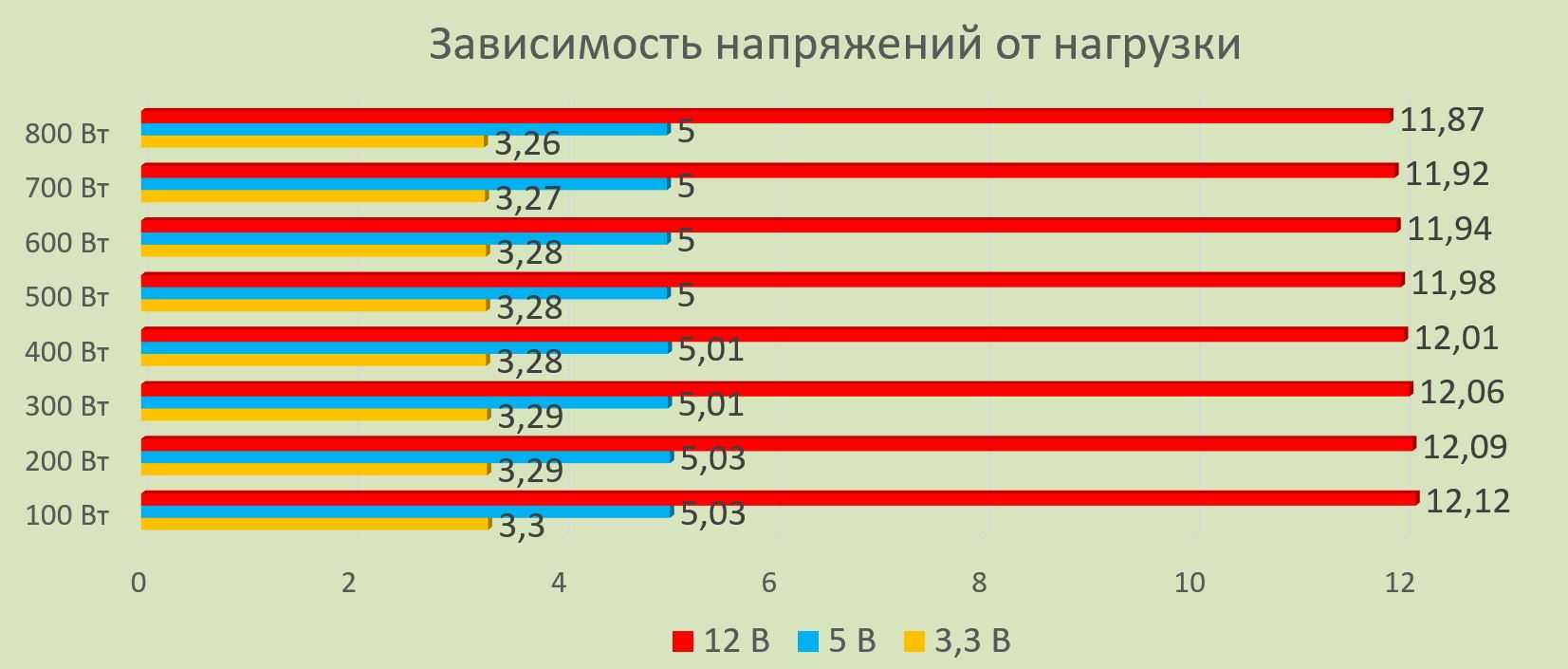

Стабильность напряжений по всем каналам очень хорошая. Как видим, искусственно завышать напряжения по всем линиям на низкой нагрузке производитель не стал. На линии +12 В без нагрузки напряжение было 12,06 В, после подачи нагрузки оно увеличилось на 1%. Самый стабильный канал +5 В, напряжение не падает ниже номинала, отклонение укладывается в 1%. Линия +12 В не проседает более 2%, а линия +3,3 В — не более 1%.

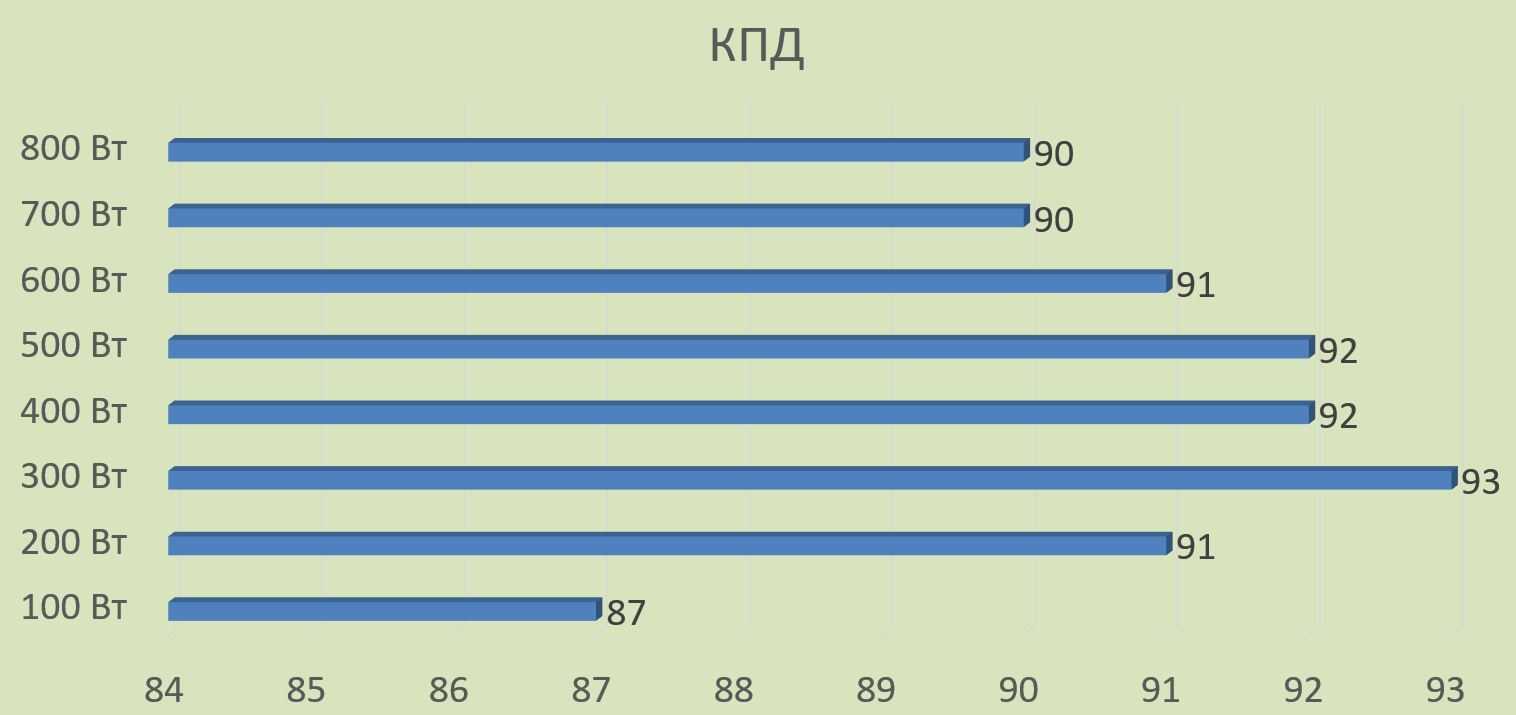

Уровень КПД полностью соответствует стандарту 80 PLUS Gold, максимальные 93% демонстрируются при нагрузке 300 Вт.
Также была проверена защита от короткого замыкания — при замыкании на любой из линий блок питания благополучно отключался.
Заключение
Блок питания Corsair HX1200 — если не царь блоков питания, то точно один из царевичей! Он является отличным представителем качественного и надежного источника питания, способного не только выдержать максимальные нагрузки, но и оставаться бесшумным вплоть до 450 Вт, что делает его для многих игровых систем почти недвижимым всегда.
Благодаря своей высокой эффективности и отличной стабилизации, модель Corsair HX1200 заслуживает пристального внимания. Несомненные достоинства героя обзора мы озвучили, недостатками могут послужить разве лишь габариты и масса, что при длине корпуса 200 мм не каждый корпус позволит разместить, а вес — с опаской размещать при верхнем расположении.
В любом случае, Corsair HX1200 — хороший блок питания с 10-летней гарантией, бесшумной работой и высокой мощностью от проверенного производителя.
Плюсы:
- Сертификат 80 PLUS Platinum;
- Модульность подключения кабелей;
- Мощность 1200 Вт;
- Тихая работа вентилятора;
- Качественная сборка;
- Отличные показатели стабилизации;
- Количество интерфейсов и длина проводов;
- 10 лет гарантии.
- Полупассивная система охлаждения;
- Переключатель линии +12 В.
Минусы:
Стоимость.
Заключение
Компания Corsair сделала вполне логичный шаг: вместо выпуска абсолютно новой линейки обновила блоки питания популярной серии RM. Модели 2013 года понравились пользователям своей надежностью, полностью модульным исполнением и полупассивной работой вентилятора, на тот момент такими характеристиками могли похвастаться считанные единицы. Но при этом цена на них была достаточно высокой относительно конкурентов, и не каждый пользователь мог их себе позволить.
Обновленная линейка RM 2019 года сохранила свои козыри в виде полупассивной системы охлаждения, модульности кабелей, стабильных напряжений и высокого КПД. Но при этом цена стала более доступной. Производитель пошел на вполне оправданный шаг, вместо японских конденсаторов применив китайские аналоги. Думаем, что это ни в коем случае не повлияет на качество и надежность изделий, десятилетняя гарантия это подтверждает.
Кроме конденсаторов за надежность блока питания отвечают еще много важных элементов схемотехники, выполненных в данном случае на высоком уровне. Также производитель отказался от технологии Corsair Link, практически не востребованной у пользователей предыдущей версии. Из новшеств добавилась поддержка режима Modern Standby — хороший задел на будущее.
Corsair — одна из компаний, которая не торопится оснащать свои блоки питания модной RGB-подсветкой, хотя прочие комплектующие и периферия у них обзавелись световым дизайном. И это правильно – подсветка БП практически не вносит вклада в общее оформление ПК.
В конечном итоге, побывавший у нас в редакции блок питания Corsair RM750 оставил только положительные отзывы – мы рекомендуем его к приобретению, как надежный, с хорошими показателями стабильности напряжения, высоким КПД и приемлемой ценой.
Плюсы:
- Качественная сборка;
- Полностью модульная система подключения кабелей;
- Полупассивная тихая работа вентилятора;
- Стабильные напряжения;
- Два 8-пин штекера EPS;
- Все необходимые виды защиты;
- Десять лет гарантии;
- Поддержка режима Modern Standby.
Минусы:
Явных недостатков не выявлено.
Может не понравиться:
- Использование конденсаторов Elite;
- Отсутствие подсветки;
- Неплоское исполнение кабеля ATX.
Заключение
Блок питания Corsair CX650F RGB построен на современной схемотехнической платформе и собран на качественных компонентах. Было бы удивительно, если бы это было не так, учитывая его ценовое позиционирование, которое проходит по верхней границе для моделей на 650 Вт с сертификатом 80PLUS BRONZE. Оправдывает сей факт отлично стабилизированная мощная шина +12 В, использование качественных японских конденсаторов и, конечно же, управляемая ARGB-подсветка. Corsair CX650F RGB будет ярким дополнением компьютеров с корпусами, рассчитанными на демонстрацию подсветки всех комплектующих, включая блок питания.
Преимущества Corsair CX650F RGB:
- Мощная шина +12 В с отличной стабилизацией;
- Тихая работа вентилятора при средней нагрузке;
- Энергоэффективность выше заявленной;
- Набор базовых защит;
- Полностью модульная схема подключения кабелей;
- Управляемая ARGB-подсветка;
- Гарантия производителя 5 лет.
Недостатки:
- Дорогой для своего класса;
- Шум электронных компонентов при высокой нагрузке;
- Неприятный химический запах кабелей сразу после распаковки (выветривается за несколько дней).
