Правильное питание

Мифы

Известный производитель — качественней блок питания? Ориентироваться на бренд не стоит, у всех имеются удачные и неудачные модели. Также многие бренды не сами занимаются производством, а используют ОЕМ схемотехнику, иногда дорабатывая её в лучшую сторону.
Тяжелее — лучше? Лет 15- 20 назад это может быть и было актуально, но не сейчас. Чем более эффективные комплектующие используются, тем меньшие радиаторы им требуются для охлаждения. И современным моделям не нужны габаритные и тяжелые трансформаторы.
Дорогой значит крутой? Выбирая в определенном небольшом ценовом диапазоне, например, от 4 до 6 000 рублей, это часто неактуально. Подобные варианты мы уже ранее рассматривали. Модель с подсветкой, японским конденсатором и сертификатом 80 Plus будет стоить дороже идентичной модели без подобных характеристик, но у последней будут стабильней напряжения, лучше реализована защита и фильтрация, а также в наличии будет DC-DC преобразователь. В первом случае могут быть огрехи в сборке, групповая стабилизация, шумный вентилятор, но именитый бренд. Судя по нашему опыту в обзорах, такое встречается достаточно часто.
Положительные отзывы залог успеха? Адекватность многих отзывов вызывает сомнения. Так, в последнее время один бренд, в частности его конкретная линейка, в сети много критикуется за опасность возгорания и взрывов. Вы наверняка видели различные мемы по этому поводу. С чем это связано? С тем, что БП от данного производителя массово заняли рынок, в основном бюджетный. Большое количество продаж и следовательно больше экземпляров попало в СЦ. Хотя если смотреть по статистике, то процент брака такой же, как и у остальных производителей бюджетных линеек БП.
Также закупки этих БП пришлись на кризисные времена, когда при сборке ПК жестко экономили на них и на корпусах. Это приводило к несбалансированной сборке, когда БП трудились на максимальной мощности в трудных условиях и быстро выходили из строя.

Пошаговая инструкция

Компьютер следует отключить от сети питания. Отсоединить все провода периферийных устройств: клавиатуры, монитора, мыши, акустических колонок, Интернета, видеокамеры и т.п.

Снять боковые крышки с ПК и расположить корпус на боку.

Отсоединить все провода с разъемами от внутренних модулей. Некоторые разъемы имеют фиксирующие защелки. Их следует отогнуть перед разъединением. Выкрутить из БП винты, удерживающие его в корпусе. Обычно их 4 штуки. Вынуть БП из корпуса.

Установка в корпус

Вставить новый блок питания в корпус системного блока, при этом отверстия для крепления винтами на блоке питания должны совпасть с отверстиями на корпусе ПК. Вкрутить монтажные винты.
Проверить вращение вентилятора, толкнув его за лопасть. Он должен вращаться свободно, без подклинивания.
Снять фиксирующую ленту или стяжку и разобрать провода, чтобы они не мешали друг другу.

Подключение к материнской плате и другим комплектующим

Для подключения блока питания к материнской плате нужно поочередно присоединить провода БП к модулям с учетом распиновки. Материнская плата может иметь 20 или 24 контакта, которые еще называют pin, в переводе с английского означает «штырьковый контакт.

Разъем питания процессора выполнен отдельным шлейфом с коннектором на 4 или 8 контактов. Дополнительно может иметься шлейф для подключения куллера, также на 4 контакта.

Разъем питания процессора на материнской плате 8 pin

Простые видеокарты или, как их еще называют, «затычки» получают питание через слот PCI. Но относительно мощные модели имеют дополнительное питание через разъемы с 6 или 8 (6+2) контактами.

Остальные модули имеют 4 контакта для подключения различных устройств:

жесткие диски;
привод DVD/CDROM;
дополнительное питание видеокарты;
дополнительные кулеры для охлаждения ПК.

Схема подключения силового блока к модулям компьютера

Убедиться, что провода не мешают вращению установленных внутри корпуса системного блока вентиляторов. По окончании подключений нужно проверить положение клавиши включения БП и перевести ее в состояние «Выключено», оно помечено «0». Не стоит подключать шнур питания к сети при включенной клавише БП.

Вставить сетевой шнур сначала в БП, а затем подключить к сети. Перевести клавишу на БП в положение «Включено», помечено «I». Произвести пробный пуск ПК в работу стандартным образом через пусковую кнопку на корпусе.

Если все модули подключены правильно, произойдет запуск компьютера и загрузка операционной системы.

В противном случае раздастся звуковой сигнал, свидетельствующий о неправильном подключении. Следует отключить ПК путем нажатия кнопки пуск на корпусе компьютера и удержания её в течение 10 секунд. Если отключения не произошло и сигнал продолжает звучать, отключить БП клавишей.

Проверить правильность всех подключений

Обратить внимание на качественное соединение контактов. При подключении разъемов следует прижать колодку до щелчка фиксатора. В сомнительных случаях подключить провод заново и повторить пуск компьютера

Как проверить ATX БП без компьютера

В качестве нагрузки можно использовать любое устройство для системника. Например, привод DVD или жесткий диск. Подключив нагрузку и замкнув контакт PS-ON, можно присоединить блок питания к сети и нажать кнопку «Включение» на БП. Вращение вентилятора и характерное гудение будет свидетельствовать о работе модуля питания.

Zalman ZM1000-GVM 1000W

Форм-фактор: ATX
Мощность: 1000 Вт
Мощность по линии +12 В: до 996 Вт
Сертификат 80 Plus: Bronze
Отстегивающиеся кабели: да
Разъемы 4+4 pin CPU и 8 pin CPU: 1/1
Разъемы 6+2 pin PCI-E: 6
Разъемы 15 pin SATA: 12
Разъемы 4 pin Molex: 4
Разъемы 4 pin Floppy: 1 (адаптер)
Габариты (ВxШxГ): 86x150x160 мм

Zalman ZM1000-GVM 1000W – это настоящий монстр, способный запитать
конфигурацию с двумя и даже тремя графическими ускорителями. Модульная
конструкция позволяет отстегнуть неиспользуемые кабели, которых, кстати, может
оказаться ну очень много, если вы собираете систему с одной видеокартой и не
устанавливаете больше трех накопителей. На удивление, цена на это чудо техники
отнюдь не кусается – приобрести блок питания можно меньше, чем за сотню
долларов. Решение корейской компании станет отличным выбором для топовой
игровой конфигурации, а вот для майнинга приобретать ZM1000-GVM не стоит – по
отзывам добытчиков криптовалюты, при постоянной эксплуатации на пределе
допустимой нагрузки возможен преждевременный выход из строя, да и уровень шума
при таком сценарии использования превышает показатели других моделей из нашего
топа. При этом не поймите меня неправильно –блок питания вполне надежен, просто
работа в майнинг-ферме или серверном компьютере не является для него профильной
задачей.

Разъемы блока питания

Все коннекторы компонентов компьютера унифицированы, поэтому распиновка разъемов блоков питания также стандартная. На изображении ниже вы можете увидеть расположение отдельных гнезд в соответствии со стандартом ATX. Слева расположен 20-контактный коннектор, поддерживаемый бюджетными материнскими платами, а справа — более распространенный 24-пиновый. Как видно, отличаются они лишь наличием дополнительных проводов питания +12V, +5V, +3,3V и «земли».

Распиновка всех разъемов БП

Все разъемы имеют ключи, препятствующие неправильному подключению, хотя на практике особо усердные уникумы умудряются все же воткнуть их «вверх ногами». SATA-коннектор имеет Г-образный корпус, а вот у MOLEX-разъема в роли «защиты от дурака» выступают уголки по краям корпуса. У коннекторов для подключения дополнительного питания +12V и материнской платы ключами являются сами пины.

Если говорить о принадлежности каждого типа разъема к подключаемому устройству, то название, как правило, говорит само за себя. Например, SATA предназначен для подключения девайсов с одноименным интерфейсом.

Коннектор SATA блока питания

Коннекторы MOLEX блока питания

Дополнительное питание CPU бывает двух видов: 4- и 8-пиновые в зависимости от мощности блока питания. Коннекторы PCI-E бывают 6- или 8-пиновые и служат для подключения высокопроизводительных карт расширения, среди которых особо выделяются видеокарты. Для питания наиболее производительных решений может потребоваться до трех 8-пиновых разъемов. Поэтому при выборе блока питания всегда следует учитывать количество коннекторов.

Коннектор питания CPU

Коннектор питания PCI-E

Отметим, что «кормушки» бывают как модульные, так и немодульные, то есть в некоторых устройствах неиспользуемые кабели можно отсоединить.

Корпус полностью модульного блока питания

Еще один важный момент — длина проводов. Как правило, производитель это в технических характеристиках. В некоторых случаях длины кабеля может не хватить, что провести его через все шасси корпуса к нужному коннектору на материнской плате.

Схемотехника

Как мы и отметили во введении, блок питания на основе DC-DC преобразователя во вторичной цепи для линий +3,3 В и +5 Ви выпрямителем линии +12 В на диодных сборках. Канал +12 В представлен двумя виртуальными линиями с разной нагрузочной способностью.

Компоновка элементов на плате достаточно плотная, имеется несколько дополнительных вертикальных плат, в том числе и на входной розетке. Охлаждением силовых элементов занимаются два радиатора небольшого размера, окрашенных в черный цвет.

На входной розетке распаяна плата с частью входного фильтра электромагнитных помех: пара Y-конденсаторов, один Х-конденсатор и дроссель. С обратной стороны платы находится пара резисторов и ИС CMD02X, блокирующий ток и разряжающий конденсаторы. Наличие такой схемы встречается в последнее время довольно часто в новых моделях БП. Контакты подключения сетевого питания к плате разъемные.

На самой плате еще одно звено фильтра: конденсаторы и дроссель.Керамический плавкий предохранитель с варистором в термоусадке защищает от скачков напряжения.

Далее у нас диодная сборка GBU606 без радиатора.

За ней — дроссель активного корректора мощности.

Силовые элементы корректора, транзистор и диодразместились на едином радиаторе с силовыми элементами преобразователя напряжения на основе мосфетов.

Конденсатор высоковольтной цепи тайваньского производства — Elite фирмы Chinsan Electronic.

Емкость — 330 мкФ, рассчитан на напряжение до 400 В и температуру до 85 °C. Это, конечно, не японский высокотемпературный вариант, но для бюджетного БП — вполне приемлемый выбор.

Возле конденсатора разместилась вертикальная плата с микросхемой CM6800TX – это контроллер преобразователя и корректора мощности.

Далее по центру платы разместились два трансформатора: силовой с наклейкой be quiet! и источника питания в черной изоляции.

Контроль дежурного питания возложен на популярную микросхему TNY289PG.

Четыре диода Шоттки STPS30L60CT канала +12 В разместились на втором радиаторе с двух сторон. Здесь же мы видим крупный дроссель выпрямителя этого канала и две катушки низковольтных каналов, закрытые термоусадкой.

Перпендикулярно радиатору находятся две вертикальные платы с DC-DC преобразователями низковольтных каналов. На каждом канале по три транзистора и ШИМ-контроллер, управляющий их работой, маркировку прочитать не представляется возможным.

На отдельной вертикальной плате находится супервизор Weltrend WT7527V, отвечающий за все заявленные виды защиты.

В выходном фильтре используются электролитические высокотемпературные конденсаторы Teapo серии SC105°C.

Обратная сторона платы выполнена качественно, силовые дорожки широкие. Полоса пустого текстолита разделяет высоковольтную и низковольтную части, прорезей текстолита в этом месте нет.

В электронной части блока питания используются хоть и бюджетные, но вполне надежные компоненты, которые смогут обеспечить безопасность и адекватное питание подключенных комплектующих.

Упаковка и комплектация

Обложка коробки с цветной полиграфией. На черном фоне расположенафотография самого блока питания,дано наименование модели иуказание сертификата 80 PLUS Bronze.

На торцах коробки дано подробное описание модели на нескольких языках, в том числе и на русском.

На обратной стороне коробки расположена схема с описанием длины кабелей и перечисленоколичестворазъемов. Имеется указание габаритов блока питания и таблица с нагрузочными характеристиками.

Внутри коробки находится сам блок питания, упакованный в пупырчатую пленку. Под отдельной крышкой уложены кабели.

В комплекте идут только винты крепления, кабель питания длиной 150 см и бумажная инструкция, пластиковые стяжки отсутствуют.

Кабелирассмотрим подробнее:

Основной кабель 20+4 пин, до системной платы – 55 см
Кабель питания CPU 4+4 пин – 60 см
Два кабеля питания PCI-E, с двумя коннекторами 6+2 пин – 50 + 15 см
Кабель для подключения периферии – три SATA 55 + 12 + 12см, далее один MOLEX +12 см
Кабель для подключения периферии – три SATA 35 + 12 + 12см, далее один MOLEX +12 см

Все кабеличерного цветав пластиковой оплетке, края которой зафиксированы стяжками и термоусадкой.

Как выбрать блок питания

Характеристики блоков питания (качество, разъемы), лучшие производители, как рассчитать мощность блока питания в зависимости от остальных комплектующих компьютера.

Блок питания предназначен для снабжения электрическим током всех компонентов компьютера. Он должен быть достаточно мощным и иметь небольшой запас, чтобы компьютер работал стабильно. Кроме того блок питания должен быть качественным, так как от него сильно зависит срок службы всех компонентов компьютера. Сэкономив 10-20$ на покупке качественного блока питания вы рискуете потерять системный блок стоимостью 200-1000$.

2 Sea Sonic

Очень крутые игровые блоки питания за свою цену. Рекомендуем заказывать их с Computer Universe, но не отдельно, а в комплекте с чем-нибудь. По отзывам покупателей и авторитетных изданий у некоторых спустя некоторое время или сразу эти блоки начинают шуметь. Любителям тишины это может и не понравиться, а вот обычному покупателю шум может быть и незаметен. Однако, процент брака небольшой, а все модели просто замечательные. Тихие при любой нагрузке. Топовые модели обладают следующими интересными особенностями:

сверхвысокая энергоэффективность, подтвержденная сертификатом 80+ Titanium;
гибридный контроллер вентилятора;
твердотельные конденсаторы японского производства;
сверхточная регулировка напряжения MTLR с отклонением меньше 0,5% и идеальной стабилизацией с минимальными пульсациями меньше 20 милливольт.

Еще один плюс, который бы хотелось выделить отдельно, это длительная гарантия. Например, Sea Sonic Prime Titanium 750 SSR-750TR обладает гарантийным сроком в 12 лет.

Мощность блока питания

Мощность – это основная характеристика блока питания. Мощность блока питания рассчитывается как сумма мощности всех компонентов компьютера + 30% (на пиковые нагрузки).

Для офисного компьютера вполне достаточно минимальной мощности блока питания 400 Ватт. Для мультимедийного компьютера (фильмы, простые игры) лучше взять блок питания на 500-550 Ватт, вдруг вы потом захотите поставить видеокарту. Для игрового компьютера с одной видеокартой желательно установить блок питания мощностью 600-650 Ватт. Для мощного игрового компьютера с несколькими видеокартами может потребоваться блок питания мощностью 750 Ватт и более.

5.1. Расчет мощности блока питания

Вы можете самостоятельно рассчитать мощность необходимого вам блока питания исходя из того сколько потребляет каждый элемент вашего компьютера.

Не забудьте добавить к сумме мощностей всех компонентов 30%, это обезопасит вас от неприятных ситуаций.

5.2. Программа для расчета мощности блока питания

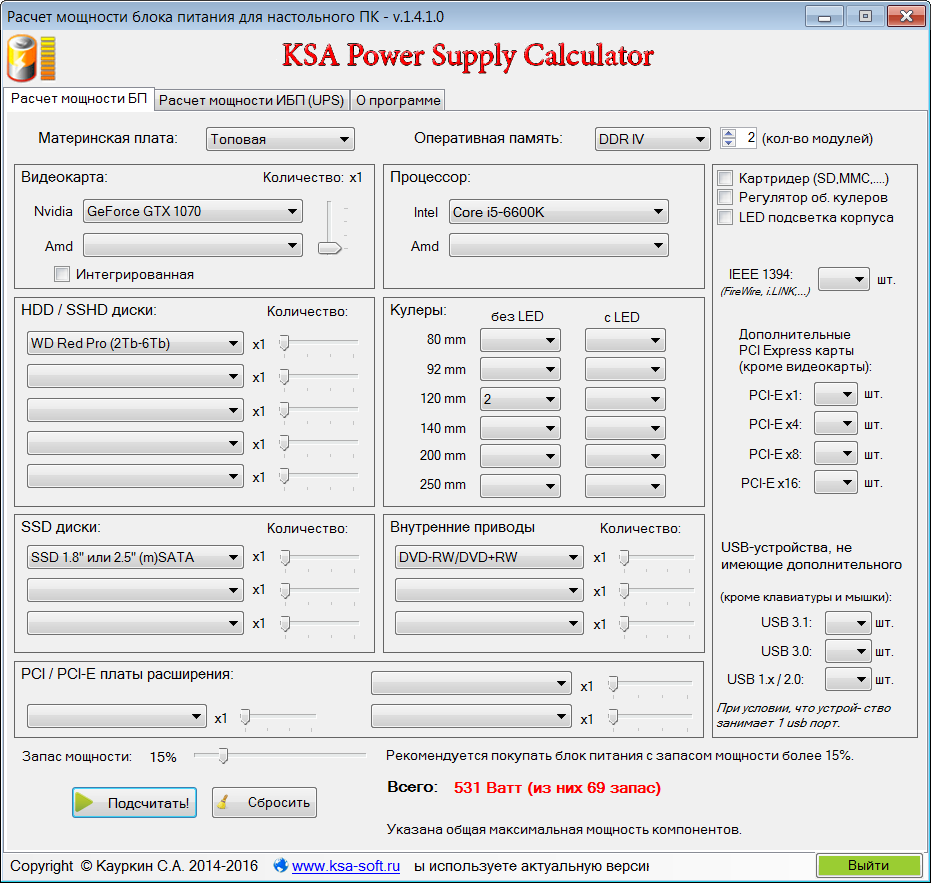

Для более удобного расчета мощности блока питания существует прекрасная программа «Power Supply Calculator». Она также позволяет рассчитать необходимую мощность источника бесперебойного питания (ИБП или UPS).

Лучшие дешёвые блоки питания до 1000 рублей

Если руководствоваться мнением опытного специалиста по компьютерному hardware, то он скажет: блок питания не стоит покупать ни в коем случае. И в чём-то он будет прав: нужное качество стартует от определённой цены. Однако на практике для очень многих простых пользователей решающим фактором является цена. Купить подешевле, а там сколько отпущено, столько и прослужит. Поэтому бюджетный сегмент комплектующих будет востребован всегда, даже при невысоком качестве товара. Тем не менее, даже в дешёвой ценовой категории можно найти устройства, которые смогут работать более-менее надёжно и продуктивно. Правда, большой мощности от них ожидать не стоит.

5. ExeGate ATX-XP450 450W

Фирма «Экзегейт» прочно обосновалась в самом низу ценовых категорий блоков питания. Примерно половина всех дешёвых блоков питания выпускаются ей. Совсем дешёвые устройства можно найти и за 600 рублей, а за 800-900 они будут даже оформлены наподобие дорогих. 450-ваттная версия будет вполне достаточна для питания стандартного компьютера со слабой видеокартой. Также благодаря низкой цене его можно приобретать на замену в старые машины, которые ещё годятся для работы. Однако большой нагрузки он не выдержит.

ExeGate ATX-XP450 450W

Характеристики:

форм-фактор ATX;
мощность 450 Вт;
кулер охлаждения 12 см.

Плюсы

низкая цена;
достаточная мощность;
распространённый форм-фактор;
разъём под мат-плату подходит к старым и новым устройствам.

Минусы

низкая надёжность;
высок процент заводского брака.

~~Блок питания ExeGate ATX-XP450 450W~~

4. STM STM-40SH 400W

Простой и компактный блок питания с 80-миллиметровым вентилятором. Из-за небольшого диаметра такому кулеру приходится вращаться более интенсивно, а значит, создавать больший шум. Впрочем, шумность — отличительная черта всех дешёвых выпрямителей. 400 Вт рабочей мощности не создадут критического перегрева в модуле.

STM STM-40SH 400W

Характеристики:

форм-фактор: ATX;
мощность 400 Вт;
кулер охлаждения 80 мм.

Плюсы

компактный;
недорогой;
средняя мощность.

Минусы

шумный;
выдаёт мощность ниже заявленной.

~~Блок питания STM STM-40SH 400W~~

3. ACCORD ACC-450-12 450W

Те, кому нужно недорогое надёжное решение для систем умеренной производительности, могут смело брать этот аппарат и устанавливать в свой десктоп. Простейшее исполнение здесь скоре плюс, чем минус. А вот длинные соединительные кабеля позволяют запитать комплектующие практически в любой части без переходников и удлинителей. Шумность кулера и его возможная поломка года через два всё равно не перевешивают приятную цену.

ACCORD ACC-450-12 450W

Характеристики:

форм-фактор: ATX;
мощность 450 Вт;
кулер охлаждения 120 мм.

Плюсы

надёжная работа;
длинные кабеля с разъёмами;
доступная цена;
простая конструкция.

Минусы

шум при работе;
необходимость периодического обслуживания кулера.

~~Блок питания ACCORD ACC-450-12 450W~~

2. CROWN MICRO CM-PS400 Standart 400W

Crown Micro — ещё один китайский бренд, выпускающий бюджетные блоки питания для нетребовательных пользователей. Продукция отличается долгим сроком службы, если при сборке не был допущен брак — тогда остаётся только замена. Впрочем, попытать счастья за такие деньги вполне оправдано. Из достоинств — поддержка даже более мощных, чем офисные, систем, минус — большой шум маленького кулера, который пытается охладить разогревшуюся начинку.

CROWN MICRO CM-PS400 Standart 400W

Характеристики:

форм-фактор: ATX;
мощность 400 Вт;
кулер охлаждения 80 мм.

Плюсы

надёжная работа;
запас выдаваемой мощности;
комплектующие не сгорают — только сам блок.

Минусы

сильно шумит.

~~Блок питания CROWN MICRO CM-PS400 Standart 400W~~

1. CROWN MICRO CM-PS450 450W

Один из лучших вариантов до 1000 рублей. Простой, надёжный, попадаются модификации в стильном корпусе цвета охры и тканевой оплёткой проводов. Мощность, как и во всех бюджетных блоках, не дотягивает до заявленной, что, впрочем, не мешает аппарату тянуть современные офисные или игровые системы 3 — 5-летней давности. Качество пайки не слишком высокое, но за такую цену даже отработка гарантийного срока уже окупает изделие.

CROWN MICRO CM-PS450 450W

Характеристики:

форм-фактор: ATX;
мощность 450 Вт;
кулер охлаждения 120 мм.

Плюсы

относительно тихая работа;
долгая служба при отсутствии заводского брака;
приятная цена;
наличие защиты от скачка электросети и повышенного отбора мощности.

Минусы

неаккуратная пайка;
завышенные паспортные параметры.

~~Блок питания CROWN MICRO CM-PS450 450W~~

Драгоценные Ватты…

Если вы выбираете БП для офисного компьютера, то подойдут модели мощностью ± 400 Вт. Для компьютеров среднего ценового сегмента (средней производительности) — 450–500 Вт. Для всех остальных случаев 500–700 Вт будет более чем достаточно. Однако, если планируете поставить, например, две видеокарты в режиме SLI/CROSSFIRE, вполне возможно понадобятся уже БП до 1000 Вт. Опять же, каких-либо четких градаций ни я, ни кто-либо другой вам назвать не сможет, для этого и существуют подобные калькуляторы.

Не стоит также забывать о том, что далеко не все блоки питания указывают на упаковке реальную мощность. Поясню: она бывает номинальная и пиковая, пиковая обозначается английским «PEAK». Обычно в угоду маркетингу указывают как раз последнюю, которая может довольно сильно отличаться в большую сторону от номинальной (та, на которой БП может работать длительное время). Как это узнать? Да очень просто, на самом БП есть наклейка со всеми характеристиками, где, в том числе, есть и этот параметр. Выглядит это вот так:

Линии 12V

12-вольтовые линии, это те, по которым как раз и передается «львиная» доля мощности. Чем больше этих линий, тем лучше. Обычно это количество не выходит за рамки диапазона 1–6 линий. Но наибольший интерес представляет параметр «суммарный ток по линиям 12V», соответственно чем он больше, тем больше будет мощность, идущая от БП к основным потребителям: процессор, видеокарты, жесткие диски. Всю необходимую информацию можно поглядеть на этикетке, опять же.

Коррекция мощности

Очень важный параметр. Если точнее — коэффициент коррекции мощности (PFC). Есть несколько типов БП — с активным PFC (APFC), и с пассивным (PPFC). Коэффициент определяет — насколько эффективно работает БП, иными словами его КПД. У БП с пассивным PFC КПД не может быть больше 80%, а у БП с активным PFC он варьируется в пределах 80–95%. Оставшиеся проценты характеризуют потери энергии на нагрев в процессе преобразования. Если там, где вы живете электроэнергия стоит дорого, тогда рекомендую присмотреться к БП с активным PFC, бонусом к этому вы получите меньший нагрев самого БП, в итоге можно будет сэкономить на охлаждении. Кроме того, БП с активным PFC менее чувствительны к пониженному сетевому напряжению — если вдруг в сети напряжение станет меньше 220В, то БП не отключит питание компьютеру.

Сертификат 80 PLUS

Наличие данного сертификата как раз показывает, насколько эффективно БП может работать, то есть указывает на его КПД. Есть несколько видов данных сертификатов, самые распространенные: 80 plus bronze, silver, gold. Лучше выбирать БП с сертификатом не ниже 80 PLUS Bronze, поскольку все остальные стоят уже на порядок дороже. Еще, высокий КПД просто необходим на крупных предприятиях, где количество компьютеров исчисляется сотнями, в таких масштабах даже пусть небольшая экономия электроэнергии на каждом конкретном компьютере в итоге принесет ощутимые деньги.

Защита от короткого замыкания

Должна быть в обязательном порядке, во избежание…Также необходима защита от перегрузки — когда ток на выходе БП слишком большой, для того, чтобы не сгорели комплектующие компьютера. Защита от перенапряжения тоже не помешает — когда напряжение на выходе БП слишком велико, подача электроэнергии на материнскую плату отключается.
